Typ produktu	Axiálny ventilátor
Model	BVX100WTS
Výrobca	Gorenje
Napätie	220-240 V / 50 Hz
Menovitý výkon	15 W
Prietok vzduchu	70 m³/h
Otáčky	2300 ot./min
Priemer potrubia	100 mm
Trieda ochrany	Trieda II (dvojitá izolácia)
Rozsah časovača	1 až 25 minút
Možnosti montáže	Stena, strop, okno
Minimálna výška inštalácie	2,3 m od podlahy
Maximálna teplota miestnosti	40 °C
Materiál krytu	Biely plast
Hmotnosť	~1,5 kg
Rozmery (Š x V x H)	~200 x 200 x 120 mm
Typ ovládania	Bipolárny nástenný spínač (nie je súčasťou)
Údržba	Utrite vlhkou handričkou; nepoužívajte chemikálie
Bezpečnostné prvky	Pred čistením odpojte napájanie; nie je potrebný uzemňovací vodič
Príslušenstvo v balení	Montážna sada, káblová priechodka

Často kladené otázky - BVX100WTS GORENJE

Ako nainštalovať ventilátor Gorenje BVX100WTS na stenu?

Najprv odpojte napájanie. Odstráňte predný kryt, označte a vyvŕtajte štyri otvory na montáž a jeden na káblovú priechodku. Pripojte kábel cez bipolárny spínač (minimálna vzdialenosť kontaktov 3 mm). Upevnite ventilátor na stenu pomocou dodaných skrutiek, potom nasaďte predný kryt. Zabezpečte, aby potrubie bolo mierne naklonené na odvod dažďovej vody.

Môžem nainštalovať ventilátor na sklenené okno?

Áno. Označte a vyrežte otvor v skle, naneste vhodné lepidlo na upevnenie krytu ventilátora, potom namontujte ventilátor. Elektrické pripojenie musí vykonať kvalifikovaný elektrikár.

Ako funguje časovač na BVX100WTS?

Časovač oneskorí vypnutie ventilátora po vypnutí spínača. Predvolené oneskorenie je približne 3 minúty, ale môžete ho nastaviť od 1 do 25 minút pomocou vnútorného trimra.

Vyžaduje ventilátor uzemnenie?

Nie. Ventilátor má dvojitú izoláciu (trieda II) a nepotrebuje uzemňovací vodič. Musí byť však pripojený cez bipolárny spínač.

Aká je maximálna teplota miestnosti pre bezpečnú prevádzku?

Maximálna povolená teplota miestnosti je 40 °C. Neinštalujte ventilátor v prostredí presahujúcom túto teplotu.

Ako vyčistiť ventilátor?

Odpojte ventilátor od napájania. Utrite vonkajšie povrchy vlhkou handričkou. Nepoužívajte benzín, benzén ani chemikálie. Vyhnite sa vniknutiu vody do motora alebo spínača. Neponárajte časti do vody s teplotou nad 60 °C.

Aká je kapacita prietoku vzduchu BVX100WTS?

Ventilátor dodáva 70 m³/h pri otáčkach 2300 ot./min, s príkonom 15 W.

Môže byť ventilátor použitý v kúpeľni?

Áno, ale zabezpečte, aby bol namontovaný aspoň 2,3 m nad podlahou a mimo priamych zdrojov vody. Ventilátor by nemal byť dosiahnuteľný osobou v sprche alebo vani.

Aké náhradné diely sú k dispozícii pre tento ventilátor?

Originálne náhradné diely, ako sú motory, lopatky a kryty, sú k dispozícii v servisných strediskách Gorenje. Vždy trvajte na originálnych dieloch.

Je ventilátor vhodný na nepretržitú prevádzku?

Áno, ventilátor je navrhnutý na nepretržité vetranie. Odporúča sa však pravidelná údržba a dodržiavanie bezpečnostných pokynov.

NÁVOD NA OBSLUHU BVX100WTS GORENJE

Pred použitím zariadenia prvýkrát si prosím starostlivo prečítajte tieto pokyny a uschovajte ich pre budúce použitie.

VENTILÁTOR

NÁVOD NA MONTÁŽ A POUŽITIE

Obsahuje veľa užitočných rád a pokynov pre správne použitie a údržbu ventilátora.

BEZPEČNOSTNÉ UPOZORNENIE

1. Odstráňte obal a uistite sa, že prístroj nie je poškodený. V prípade pochybností sa obráťte na servisné stredisko.

1. Prístroj môže byť používaný len na aplikácie uvedené v tomto návode na obsluhu.
2. INŠTALÁCIA

Prístroj môže byť namontovaný na strop, steny alebo okná. Použite priložené montážne vybavenie. Výfuk ventilátora musí byť odvetraný von z miestnosti alebo do ventilačného systému budovy.

Inštalácia musí byť vykonaná kvalifikovaným personálom.

1. ELEKTRICKÉ PRIPOJENIE

Motor ventilátora musí byť pripojený na jednofázové napájanie, ako je uvedené na typovom štítku. Konektory pre pripojenie sú umiestnené na kryte ventilátora. Aby bola zaistená správna IP ochrana, použite vhodné vybavenie pre elektrické káble. Ventilátor musí byť pevne uchytený a spojený s elektrickými káblami s minimálnym prierezom 1 mm². Ventilátor nepotrebuje zemiaci vodič, pretože má dvojitú izoláciu (trieda 2).

Prístroj musí byť pripojený k elektrickej sieti len kvalifikovaným elektrikárom.

Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm vo všetkých póloch.

Zariadenie musí byť pripojené v súlade s národnými normami.

Nedotýkajte sa prístroja vlhkými alebo mokrými rukami!

Nedotýkajte sa zariadenia naboso!

1. Pred čistením alebo údržbou vypnite sieťové napájanie pomocou bipolárneho spínača alebo vytiahnite zástrčku.
2. V prípade prelomenia alebo poruchy vypnite prístroj a nepoužívajte ho. Ak sú potrebné opravy, kontaktujte servis. Vždy trvajte na originálnych náhradných dieloch.
3. Pokiaľ prístroj nepoužívate, odpojte ho od elektrickej siete.
4. Maximálna prípustná teplota v miestnosti, kde je zariadenie inštalované, je 40°C.
5. Prístroj by nemal byť používaný bez dozoru deťmi, zdravotne postihnutými osobami a osobami s obmedzenou schopnosťou.

1. Nepoužívajte v blízkosti horľavých materiálov a ich výparov (benzín, alkohol, atď.)
2. Zabráňte vnikaniu spalín do miestnosti v prípade inštalovaných zariadení s otvorenou spaľovacou komorou.
3. Nevystavujte prístroj poveternostným vplyvom (dážď, slnko, atď.).
4. Kontrolujte prístroj pravidelne. V prípade zistených závad prestaňte prístroj používať.
5. V prípade pádu alebo silného nárazu musí byť prístroj skontrolovaný kvalifikovaným personálom.
6. Miestnosť, kde je ventilátor namontovaný, musí mať dostatočný prísun vzduchu pre zaistenie efektívnej prevádzky.
7. Nezakrývajte snímač vlhkosti alebo pohybový senzor.

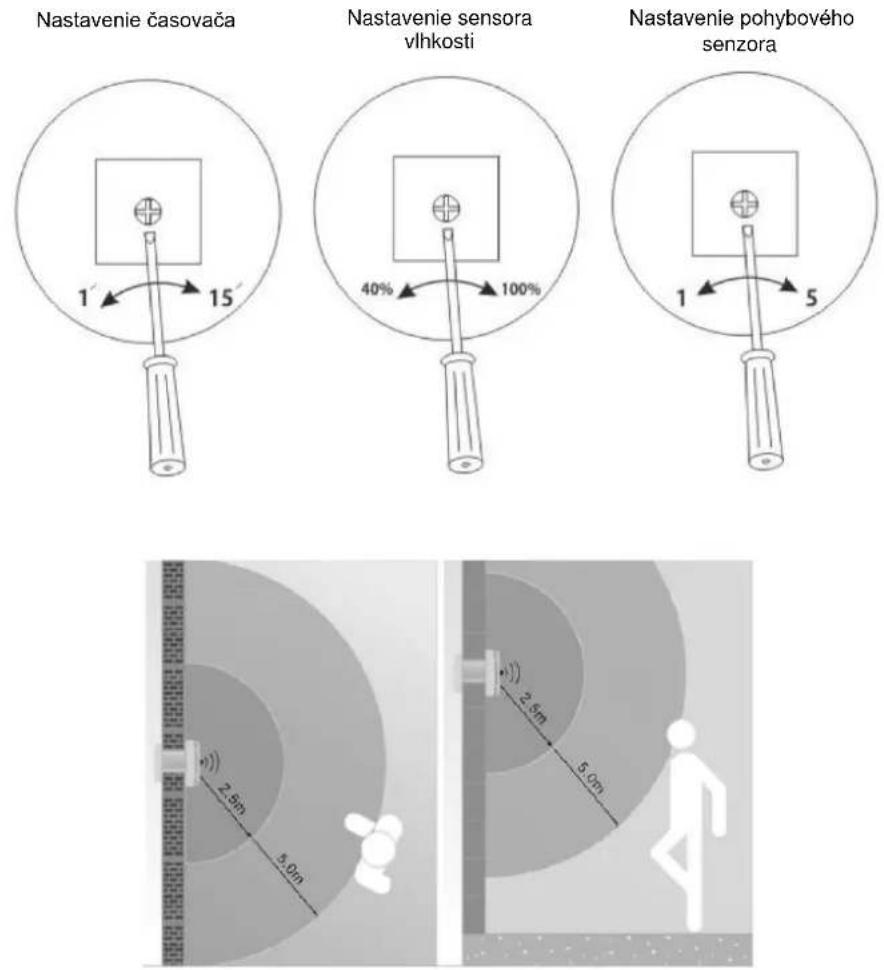

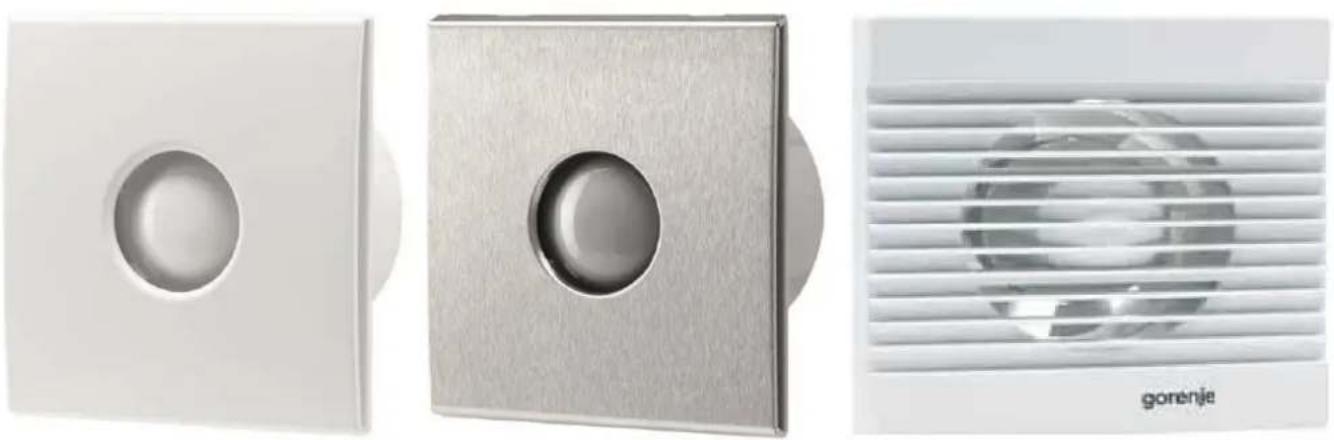

MODELY

- Štandardné modely

Tieto modely zapnúť / vypnúť pomocou prepínača na napájacie napätie Model: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

• Model s časovačom (T-timer)

Tento model je vybavený časovačom, ktorý umožňuje prevádzku ventilátora po vypnutí. Predvolený čas je 3 minúty. Časovač je možné nastaviť na rozsah od 1 do 25 minút.

Model: BVX ____ WTS, BVX_STS.

• Model so snímačom vlhkosti (H-vlhkosť)

Tento model je vybavený snímačom vlhkosti, ktorý sa aktivuje, keď relatívna vlhkosť vzduchu v miestnosti prekročí dopredu nastavenú hodnotu. Možné nastavenie je medzi 40% a 90%. Tento model je tiež vybavený časovačom, ktorý umožňuje oneskorenie vypnutia napájania v rozmedzí 1 až 25 minút. Modely: BVX ____ WHS, BVX_SHS.

- Modul s pohybovým snímačom na zapnutie ventilátora

Modul je vybavený infračerveným senzorom, ktorý zapne ventilátor v prípade zistenia osoby v miestnosti. Citlivosť detekcie osoby môže byť nastavená od 1 až do 5 m. Tento modul je vybavený časovačom, ktorý umožňuje oneskorenie vypnutia napájania od 1 do 25 minút.

Model: BV MSS.

UMIESTNENIE A MONTÁŽ

1. Namontujte ventilátor tak vysoko, ako je to možné v miestnosti. Minimálna výška je 2,3 m od zeme.
2. Namontujte ventilátor naproti hlavným zdrojom vzduchu, ktorý potrebuje zmeniť, aspoň 30 mm od okraja steny alebo stropu.
3. Namontujte ventilátor čo najbližšie k zdroju pary alebo zápachu, ale dostatočne ďaleko, aby sa ho nemohla dotknúť osoba v sprche alebo vo vani.
4. Pokiaľ je ventilátor inštalovaný v miestnosti s plynovým kúrením, elektrickým ohrievačom atď., musí montér zabezpečiť dostatok vzduchu, aby sa zabránilo ventilátoru nasávať vzduch späť cez viečko (viečko možno dodať ako dodatočné vybavenie).
5. Dodržiavajte národné stavebné zákony.

VAROVANIE: Pred inštaláciou musí byť odpojené napájanie.

Poznámka: Elektrické pripojenie musí byť vykonané kvalifikovaným elektrikárom.

MONTÁŽ NA STENU

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Uistite sa, že v stene nie sú žiadne vodné alebo elektrické inštalácie, a potom si pripravte otvor zodpovedajúci veľkosti. Kanál by mal byť mierne sklonený smerom k vonkajšej stene, čo umožňuje ľahšie stúpanie vzduchu a zabraňuje dažďovej vode.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na stenu a označte štyri body pre montáž a káblovú priechodku. Vyvŕtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm na všetkých póloch.
5. Vtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Nasaďte predný kryt a vonkajší kryt (vonkajšie viečko nie je súčasťou dodávky).

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Skontrolujte, či v okne nie sú žiadne prekážky, ako sú okenné rámy, pánty. Zaistite dostatočný priestor pre bývanie.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na sklo, ochranné známky a vyrežte potrebný otvor.
4. Pripojte kábel k ventilátoru pomocou spínača, ktorý musí mať minimálnu vzdialenosť 3 mm všetkých pólov.
5. Vtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.

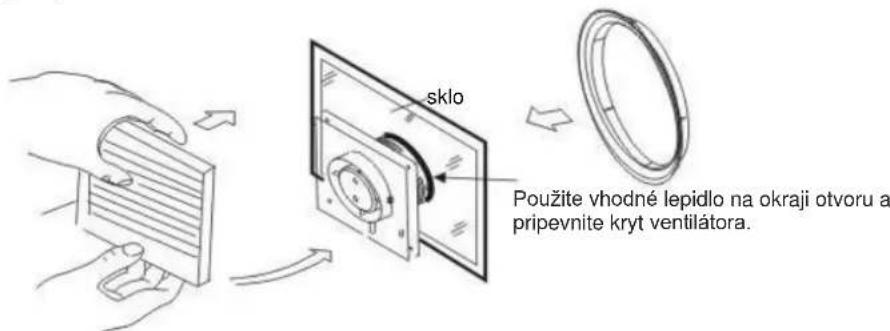

6. Použite aj zodpovedajúce lepiace úchyty pre upevnenie krytu ventilátora na sklenenom povrchu.
7. Nasaďte predný kryt ventilátora.

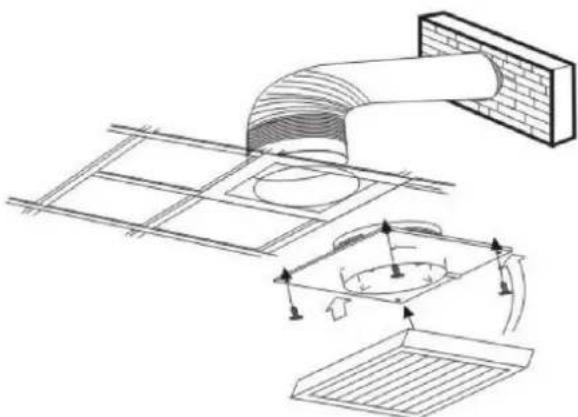

MONTÁŽ NA STROP

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Vyberte vhodné miesto pre ventilátor a vyrežte príslušný otvor.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na strop a označte štyri body pre montáž a káblovú priechodku. Vyvŕtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm medzi všetkými pólmi.
5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor na strop.
6. Nasaďte predný kryt.
7. Výfukový ventilátor musí byť odvetraný von z budovy cez ventilačné potrubie. Namontujte vonkajší kryt (nie je súčasťou dodávky).

1. Ventilátor je chránený dvojnásobnou izoláciou a nevyžaduje uzemnenie.
2. Ak je ventilátor namontovaný medzi priečky, uistite sa, že tam nie sú žiadne plyny, vracajúce sa do miestnosti z vykurovacích telies alebo iných spotrebičov.
3. L – pripojte fázový vodič

T – pripojenie napätia pre svetlo, alebo prepínač (ventilátor s časovačom, ventilátor s čidlom vlhkosti)

1. Pred čistením vypnite ventilátor
2. Nepoužívajte benzín ani iné chemikálie
3. Uistite sa, že voda neprichádza do kontaktu s elektrickými súčasťami, ako sú spínače alebo motor.
4. Neponárajte časti dielov do vody, viac ako 60°C, sú vyrobené zo syntetických živíc.
5. Nevystavujte ventilátor vysokým teplotám a priamemu slnečnému žiareniu.

VLASTNOSTI

MODEL	Napätie (V/Hz)	Rýchlost' (rot./min.)	Prietok vzduchu (m3/h)	výko n (W)	vel'kost' (mm)
Air flow 100	220-240/50	2450	100	15	100
Air flow 200	220-240/50	2250	195	20	120
Air flow 300	220-240/50	1450	320	25	150
Priemer 100 v bielom	220-240/50	2300	70	15	100
Priemer 100 s časovačom	220-240/50	2300	70	15	100
Priemer 120 v so senzorom vlhkosti/časov ačom	220-240/50	2100	120	20	120
Priemer 150 v so senzorom vlhkosti/ časovačom	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*voliteľné senzori pohybu pre Gorenje ventilátori

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS
