BVX100WS - Ventilátor GORENJE - Bezplatný návod na obsluhu

Typ výrobku	Ventilačný ventilátor
Model	BVX100WS
Značka	Gorenje
Farba	Biela
Priemer	100 mm
Napájanie	220-240 V, 50 Hz
Príkon	15 W
Prietok vzduchu	70 m³/h
Otáčky	2300 ot/min
Možnosti montáže	Stena, Strop, Okno (sklo)
Trieda ochrany	Trieda II (dvojitá izolácia)
Typ ovládania	Zap/Vyp cez spínač napájacieho napätia (nie je súčasťou)
Materiál	Plast (predný kryt), kov (vnútorný)
Hmotnosť (približne)	0,5 kg
Hladina hluku (približne)	30-40 dB
Bezpečnostné prvky	Vyžaduje sa bipolárny spínač (min. 3 mm medzera), dvojitá izolácia, nie je potrebné uzemnenie
Údržba	Čistiť vlhkou handričkou, nepoužívať chemikálie, neponárať
Max. okolitá teplota	40°C
Minimálna montážna výška	2,3 m od podlahy
Príslušenstvo v balení	Montážne skrutky, káblová priechodka, predný kryt
Nie je súčasťou	Vonkajší kryt, bipolárny spínač

Často kladené otázky - BVX100WS GORENJE

Ako nainštalovať ventilátor Gorenje BVX100WS na stenu?

Najprv odpojte napájanie. Odstráňte predný kryt. Priložte ventilátor na stenu, označte štyri montážne body a miesto pre káblovú priechodku. Vyvŕtajte otvory, pretiahnite kábel cez káblovú priechodku a pripevnite ventilátor skrutkami. Pripojte kábel cez bipolárny spínač (min. 3 mm medzera). Nasaďte predný kryt. Zabezpečte, aby bol vývod odvádzaný von.

Vyžaduje ventilátor BVX100WS uzemnenie?

Nie, ventilátor má dvojitú izoláciu (trieda II) a nepotrebuje uzemňovací vodič. Elektrické pripojenie však musí byť realizované cez bipolárny spínač s minimálnou kontaktnou medzerou 3 mm vo všetkých póloch.

Ako čistiť ventilátor?

Pred čistením vždy vypnite ventilátor a odpojte ho od siete. Použite vlhkú handričku; nepoužívajte benzín, benzén ani iné chemikálie. Zabráňte kontaktu vody s elektrickými časťami, ako je motor alebo spínač. Ponáranie plastových častí do vody nad 60°C nie je dovolené.

Aká je maximálna teplota miestnosti pre prevádzku ventilátora?

Maximálna povolená okolitá teplota je 40°C. Nepoužívajte ventilátor v miestnostiach presahujúcich túto teplotu.

Môžem nainštalovať ventilátor BVX100WS na okno?

Áno, ventilátor je možné namontovať na sklenené okno. Uistite sa, že neexistujú prekážky ako rámy. Použite vhodné lepidlo na upevnenie telesa ventilátora na sklo. Elektrické pripojenie je rovnaké ako pri montáži na stenu.

Aký typ spínača sa odporúča pre ventilátor?

Ventilátor musí byť pripojený cez bipolárny spínač, ktorý má minimálnu kontaktnú medzeru 3 mm vo všetkých póloch. Tento spínač nie je súčasťou balenia a mal by ho nainštalovať kvalifikovaný elektrikár.

Je BVX100WS vhodný do kúpeľne?

Áno, pokiaľ je nainštalovaný najmenej 2,3 m od podlahy a dostatočne ďaleko od vane alebo sprchy, aby sa ho osoba nemohla dotknúť. Zabezpečte dostatočné vetranie a aby ventilátor nebol vystavený priamemu striekaniu vody.

Čo mám robiť, ak ventilátor neštartuje?

Skontrolujte, či je napájanie zapnuté a bipolárny spínač je zatvorený. Overte, či napätie zodpovedá údajom na štítku. Ak stále nefunguje, obráťte sa na kvalifikovaného elektrikára alebo servisné stredisko. Nezasahujte do vnútorných komponentov.

Má tento model časovač alebo senzor vlhkosti?

Nie, BVX100WS je štandardný model, ktorý sa zapína a vypína pomocou spínača napájacieho napätia. Neobsahuje časovač ani senzor vlhkosti. Pre tieto funkcie si pozrite modely s označením 'T' (časovač) alebo 'H' (vlhkosť) v názve modelu.

Aká je hladina hluku BVX100WS?

Presná hladina hluku nie je uvedená, ale na základe typických 100 mm ventilátorov je približne 30-40 dB. Ventilátor pracuje pri 2300 otáčkach za minútu.

NÁVOD NA OBSLUHU BVX100WS GORENJE

Pred použitím zariadenia prvýkrát si prosím starostlivo prečítajte tieto pokyny a uschovajte ich pre budúce použitie.

VENTILÁTOR

NÁVOD NA MONTÁŽ A POUŽITIE

Obsahuje veľa užitočných tipov a pokynov pre správne použitie a údržbu ventilátora.

BEZPEČNOSTNÉ UPOZORNENIE

1. Odstráňte obal a uistite sa, že prístroj nie je poškodený. V prípade pochybností sa obráťte na servisné stredisko.

1. Prístroj môže byť používaný len na aplikácie uvedené v tomto návode na obsluhu.
2. INŠTALÁCIA

Prístroj môže byť namontovaný na strop, steny alebo okná. Použite priložené montážne vybavenie. Výfuk ventilátora musí byť odvetraný von z miestnosti alebo do ventilačného systému budovy.

Inštalácia musí byť vykonaná kvalifikovaným personálom.

1. ELEKTRICKÉ PRIPOJENIE

Motor ventilátora musí byť pripojený na jednofázové napájanie, ako je uvedené na typovom štítku. Konektory pre pripojenie sú umiestnené na kryte ventilátora. Aby bola zaistená správna IP ochrana, použite vhodné vybavenie pre elektrické káble. Ventilátor musí byť pevne uchytený a spojený s elektrickými káblami s minimálnym prierezom 1 mm². Ventilátor nepotrebuje zemiaci vodič, ako je uvedené, ale pripojenie je s dvojitou izoláciou (trieda 2).

Prístroj musí byť pripojený k elektrickej sieti len kvalifikovaným elektrikárom.

Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm vo všetkých póloch.

Zariadenie musí byť pripojené v súlade s národnými normami.

Nedotýkajte sa prístroja vlhkými alebo mokrými rukami!

Nedotýkajte sa zariadenia naboso!

1. Pred čistením alebo údržbou vypnite sieťové napájanie pomocou bipolárneho spínača alebo vytiahnite zástrčku.
2. V prípade prelomenia alebo poruchy vypnite prístroj a nepoužívajte ho. Ak sú potrebné opravy, kontaktujte servis. Vždy trvajte na originálnych náhradných dieloch.
3. Pokiaľ prístroj nepoužívate, odpojte ho od elektrickej siete.
4. Maximálna prípustná teplota v miestnosti, kde je zariadenie inštalované, je 40°C.
5. Prístroj by nemal byť používaný bez dozoru deťmi, zdravotne postihnutými osobami a osobami s obmedzenou schopnosťou.

1. Nepoužívajte v blízkosti horľavých materiálov a ich výparov (benzín, alkohol, atď.)
2. Zabráňte vnikaniu spalín do miestnosti v prípade inštalovaných zariadení s otvorenou spaľovacou komorou.
3. Nevystavujte prístroj poveternostným vplyvom (dážď, slnko, atď.).
4. Kontrolujte prístroj pravidelne. V prípade zistených závad, prestaňte prístroj používať.
5. V prípade pádu alebo silného nárazu, musí byť prístroj skontrolovaný kvalifikovaným personálom.
6. Miestnosť, kde je ventilátor namontovaný, musí mať dostatočný prísun vzduchu pre zaistenie efektívnej prevádzky.
7. Nezakrývajte snímač vlhkosti alebo pohybový senzor.

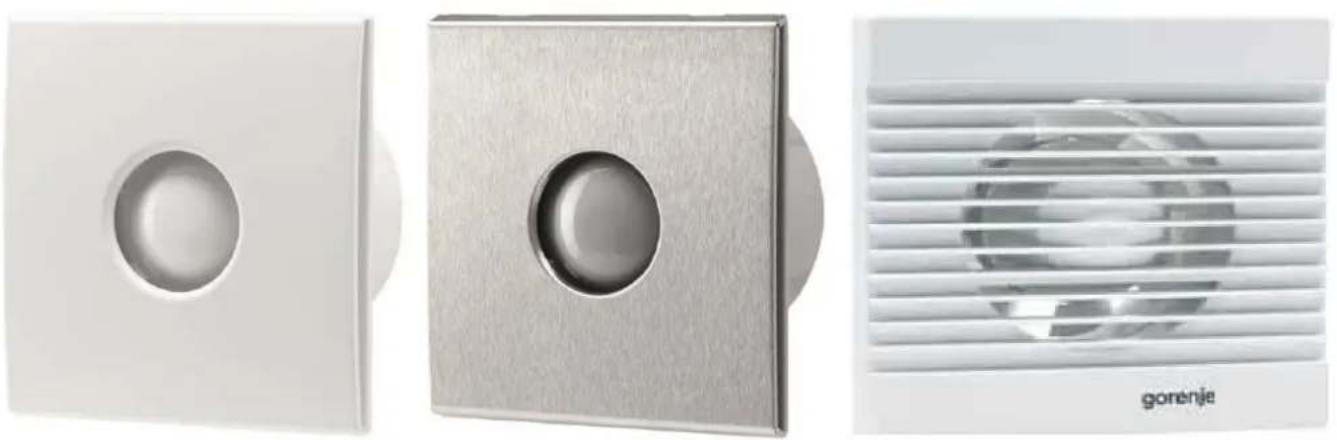

MODELY

- Štandardné modely

Tieto modely zapnúť / vypnúť pomocou prepínača na napájacie napätie Model: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

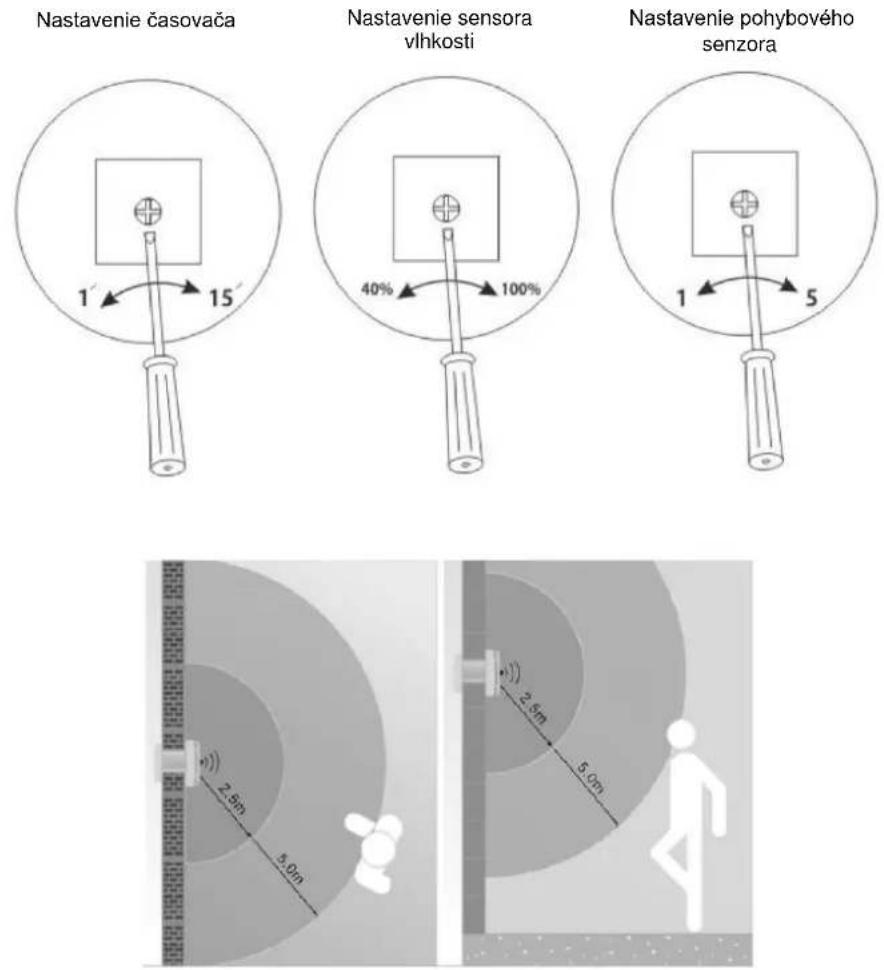

• Model s časovačom (T-timer)

Tento model je vybavený časovačom, ktorý umožňuje prevádzku ventilátora po vypnutí. Predvolený čas je 3 minúty. Časovač je možné nastaviť na rozsah od 1 do 25 minút.

Model: BVX ____ WTS, BVX_STS.

• Model so snímačom vlhkosti (H-vlhkosť)

Tento model je vybavený snímačom vlhkosti, ktorý sa aktivuje, keď relatívna vlhkosť vzduchu v miestnosti prekročí dopredu nastavenú hodnotu. Možné nastavenie je medzi 40% a 90%. Tento model je tiež vybavený časovačom, ktorý umožňuje oneskorené vypnutie napájania v rozmedzí 1 až 25 minút. Modely: BVX ____ WHS, BVX_SHS.

- Modul s pohybovým snímačom na zapnutie ventilátora

Modul je vybavený infračerveným senzorom, ktorý zapne ventilátor v prípade zistenia osoby v miestnosti. Citlivosť detekcie osoby môže byť nastavená od 1 až do 5 m. Tento modul je vybavený časovačom, ktorý umožňuje oneskorené vypnutie napájania od 1 do 25 minút.

Model: BV MSS.

UMIESTNENIE A MONTÁŽ

1. Namontujte ventilátor tak vysoko, ako je to možné v miestnosti. Minimálna výška je 2,3 m od zeme.
2. Namontujte ventilátor naproti hlavným zdrojom vzduchu, ktorý potrebuje zmeniť, aspoň 30 mm od okraja steny alebo stropu.
3. Namontujte ventilátor čo najbližšie k zdroju pary alebo zápachu, ale dostatočne ďaleko, aby sa ho nemohla dotknúť osoba v sprche alebo vo vani.
4. Pokiaľ je ventilátor inštalovaný v miestnosti s plynovým kúrením, elektrickým ohrievačom atď., musí montér zabezpečiť dostatok vzduchu, aby sa zabránilo ventilátoru nasávať vzduch späť cez viečko (viečko možno dodať ako dodatočné vybavenie).
5. Dodržiavajte národné stavebné zákony.

VAROVANIE: Pred inštaláciou musí byť odpojené napájanie.

Poznámka: Elektrické pripojenie musí byť vykonané kvalifikovaným elektrikárom.

MONTÁŽ NA STENU

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Uistite sa, že v stene nie sú žiadne vodné alebo elektrické inštalácie, a potom si pripravte otvor zodpovedajúci veľkosti. Kanál by mal byť mierne sklonený smerom k vonkajšej stene, čo umožňuje ľahšie stúpanie vzduchu a zabraňuje dažďovej vode.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na stenu a označte štyri body pre montáž a káblovú priechodku. Vyvŕtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm medzi všetkými pólmi.
5. Vtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Nasaďte predný kryt a vonkajší kryt (vonkajšie viečko nie je súčasťou dodávky).

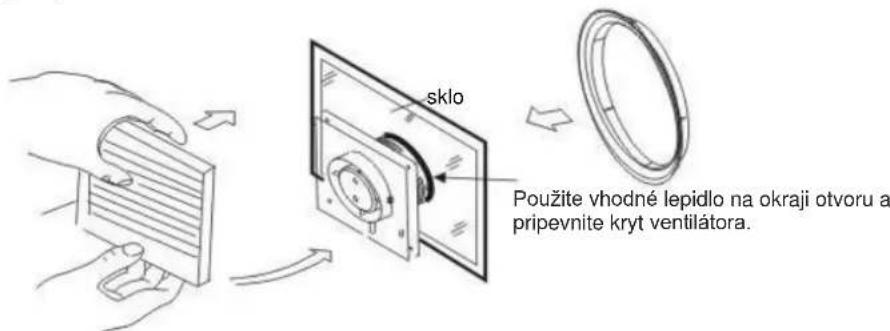

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Skontrolujte, či v okne nie sú žiadne prekážky, ako sú okenné rámy, pánty. Zaistite dostatočný priestor pre bývanie.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na sklo, ochranné známky a vyrežte potrebný otvor.
4. Pripojte kábel k ventilátoru pomocou spínača, ktorý musí mať minimálnu vzdialenosť 3 mm všetkých pólov.
5. Vtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Použite aj zodpovedajúce lepiace úchyty pre upevnenie krytu ventilátora na sklenenom povrchu.
7. Nasaďte predný kryt ventilátora.

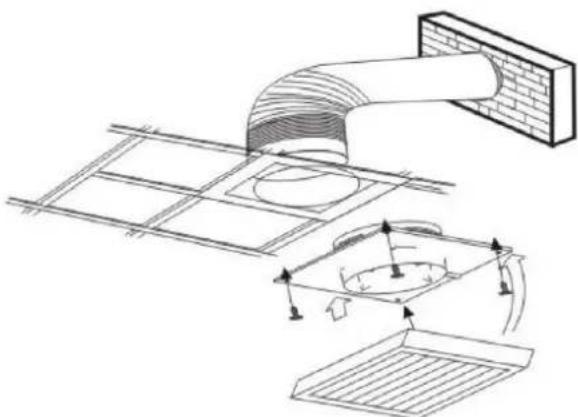

MONTÁŽ NA STROP

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote vyznačenej na typovom štítku.
2. Vyberte vhodné miesto pre ventilátor a vyrežte príslušný otvor.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na strop a označte štyri body pre montáž a káblovú priechodku. Vyvŕtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenosť 3 mm medzi všetkými pólmi.
5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor na strop.
6. Nasaďte predný kryt.
7. Výfukový ventilátor musí byť odvetraný von z budovy cez ventilačné potrubie. Namontujte vonkajší kryt (nie je súčasťou dodávky).

1. Ventilátor je chránený dvojnásobnou izoláciou a nevyžaduje uzemnenie.
2. Ak je ventilátor namontovaný medzi priečky, uistite sa, že tam nie sú žiadne plyny, vracajúce sa do miestnosti z vykurovacích telies alebo iných spotrebičov.
3. L – pripojte fázový vodič

T – pripojenie napätia pre svetlo, alebo prepínač (ventilátor s časovačom, ventilátor s čidlom vlhkosti)

1. Pred čistením vypnite ventilátor
2. Nepoužívajte benzín ani iné chemikálie
3. Uistite sa, že voda neprichádza do kontaktu s elektrickými súčasťami, ako sú spínače alebo motor.
4. Neponárajte časti dielov do vody, viac ako 60°C, sú vyrobené zo syntetických živíc.
5. Nevystavujte ventilátor vysokým teplotám a priamemu slnečnému žiareniu.

VLASTNOSTI

MODEL	Napätie (V/Hz)	Rýchlost' (rot./min.)	Prietok vzduchu (m3/h)	výko n (W)	vel'kost' (mm)
Air flow 100	220-240/50	2450	100	15	100
Air flow 200	220-240/50	2250	195	20	120
Air flow 300	220-240/50	1450	320	25	150
Priemer 100 v bielom	220-240/50	2300	70	15	100
Priemer 100 s časovačom	220-240/50	2300	70	15	100
Priemer 120 v so senzorom vlhkosti/časov ačom	220-240/50	2100	120	20	120
Priemer 150 v so senzorom vlhkosti/ časovačom	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*voliteľné senzori pohybu pre Gorenje ventilátori

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS
