Vrsta izdelka	Prezračevalni ventilator
Model	BVX100WS
Znamka	Gorenje
Barva	Bela
Premer	100 mm
Napajanje	220-240 V, 50 Hz
Poraba energije	15 W
Pretok zraka	70 m³/h
Hitrost	2300 vrt/min
Možnosti namestitve	Stena, strop, okno (steklo)
Zaščitni razred	Razred II (dvojna izolacija)
Vrsta krmiljenja	Vklop/izklop preko stikala napajalne napetosti (ni priloženo)
Material	Plastika (sprednji pokrov), kovina (notranjost)
Teža (približno)	0,5 kg
Raven hrupa (približno)	30-40 dB
Varnostne funkcije	Zahtevano bipolarno stikalo (min 3 mm razmik), dvojna izolacija, ozemljitev ni potrebna
Vzdrževanje	Čistite z vlažno krpo, ne uporabljajte kemikalij, ne potapljajte
Maks. temperatura okolice	40°C
Minimalna višina namestitve	2,3 m od tal
Priloženi dodatki	Montažni vijaki, kabelska uvodnica, sprednji pokrov
Ni priloženo	Zunanji pokrov, bipolarno stikalo

Pogosto zastavljena vprašanja - BVX100WS GORENJE

Kako namestim ventilator Gorenje BVX100WS na steno?

Najprej izključite napajanje. Odstranite sprednji pokrov. Ventilator prislonite ob steno in označite štiri mesta za pritrditev ter mesto za kabelsko uvodnico. Izvrtajte luknje, potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator z vijaki. Kabel priključite preko bipolarnega stikala (min 3 mm razmik). Namestite sprednji pokrov. Poskrbite, da je odvod zraka speljan na prosto.

Ali ventilator BVX100WS potrebuje ozemljitev?

Ne, ventilator ima dvojno izolacijo (razred II) in ne potrebuje ozemljitve. Vendar mora biti električna povezava izvedena preko bipolarnega stikala z minimalnim kontaktnim razmikom 3 mm v vseh polih.

Kako naj očistim ventilator?

Pred čiščenjem vedno izklopite ventilator in ga odklopite iz električnega omrežja. Uporabite vlažno krpo; ne uporabljajte bencina, benzola ali drugih kemikalij. Pazite, da voda ne pride v stik z električnimi komponentami, kot sta motor ali stikalo. Plastičnih delov ne potapljajte v vodo s temperaturo nad 60°C.

Kakšna je najvišja temperatura prostora za delovanje ventilatorja?

Najvišja dovoljena temperatura okolice je 40°C. Ventilatorja ne uporabljajte v prostorih, kjer temperatura presega to vrednost.

Ali lahko ventilator BVX100WS namestim na okno?

Da, ventilator je mogoče namestiti na stekleno okno. Prepričajte se, da ni ovir, kot so okvirji. Za pritrditev ohišja ventilatorja na steklo uporabite ustrezno lepilo. Električna povezava je enaka kot pri stenski namestitvi.

Kakšno stikalo je priporočljivo za ventilator?

Ventilator mora biti priključen preko bipolarnega stikala z minimalnim kontaktnim razmikom 3 mm v vseh polih. To stikalo ni priloženo in ga mora namestiti usposobljen električar.

Ali je BVX100WS primeren za uporabo v kopalnici?

Da, če je nameščen vsaj 2,3 m od tal in dovolj daleč od kadi ali prhe, da se ga oseba ne more dotakniti. Zagotovite ustrezno prezračevanje in da ventilator ni izpostavljen neposrednemu brizganju vode.

Kaj storiti, če ventilator ne deluje?

Preverite, ali je napajanje vklopljeno in ali je bipolarno stikalo zaprto. Preverite, ali napetost ustreza podatkom na tablici. Če še vedno ne deluje, se posvetujte s kvalificiranim električarjem ali servisnim centrom. Ne posegajte v notranje komponente.

Ali ima ta model časovnik ali senzor vlažnosti?

Ne, BVX100WS je standardni model, ki se vklopi in izklopi preko stikala napajalne napetosti. Ne vključuje časovnika ali senzorja vlažnosti. Za take funkcije si oglejte modele s črko 'T' (časovnik) ali 'H' (vlažnost) v imenu modela.

Kakšna je raven hrupa BVX100WS?

Natančna raven hrupa ni določena, vendar je na podlagi tipičnih 100 mm ventilatorjev približno 30-40 dB. Ventilator deluje pri 2300 vrt/min.

NAVODILA ZA UPORABO BVX100WS GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm². Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar.

Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

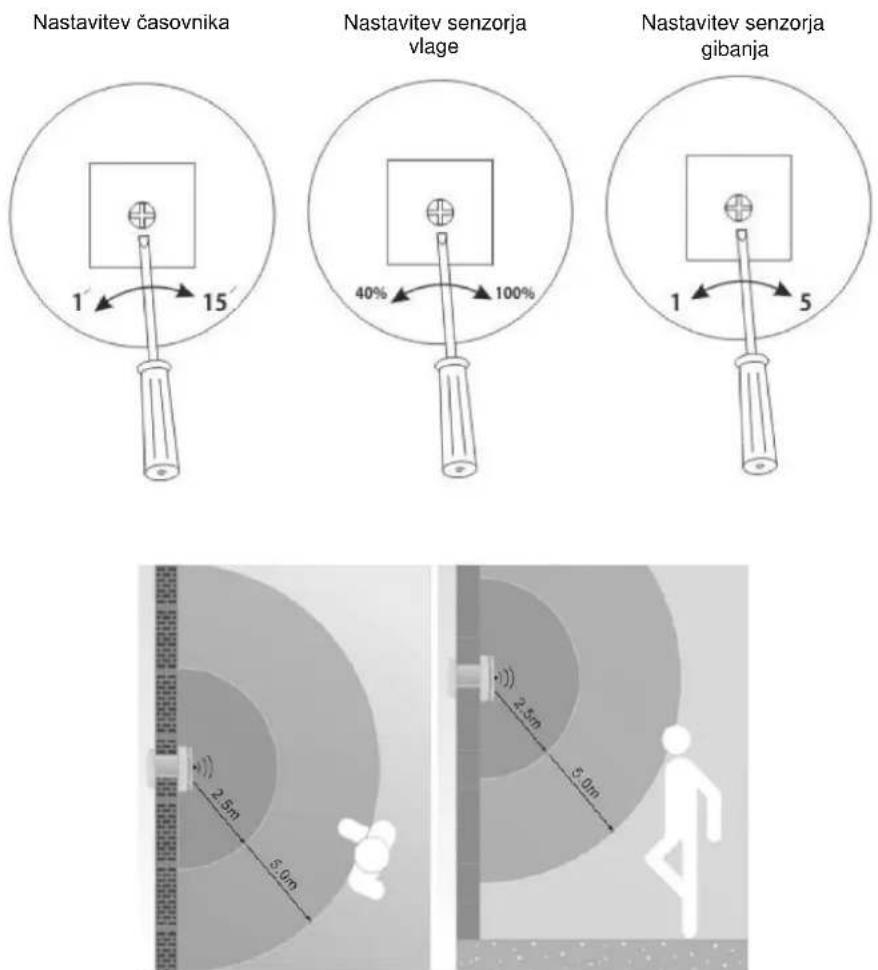

MODELI

- Standardni modeli Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ WS, BVX ____ WS, BVX ____ SS.

- Model s časovnikom (T – timer) Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami. Modeli: BVX WTS, BVX STS.

- Model s senzorjem vlage (H – humidity) Ta model je opremljen s senzorjem vlage, ki se vključi, će relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Modeli: BVX WHS, BVX SHS.

- Modul s senzorjem gibanja za vklop ventilatorjev Gorenje Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

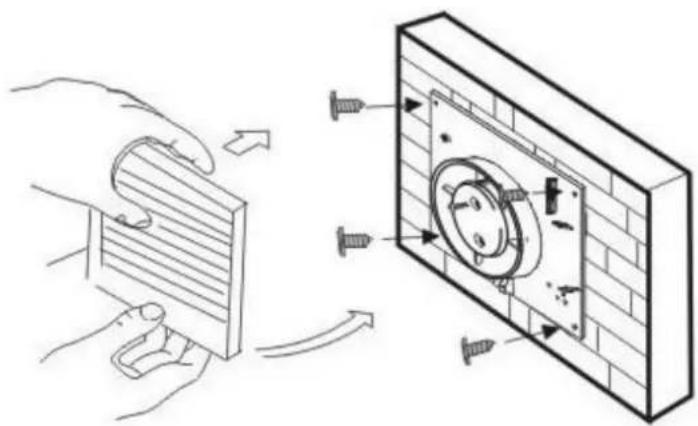

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

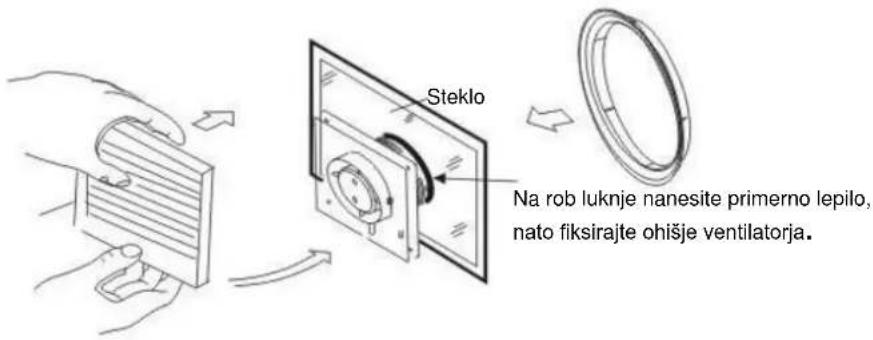

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatoria ob steklo.

7. Namestite nazaj sprednji pokrov ventilatoria.

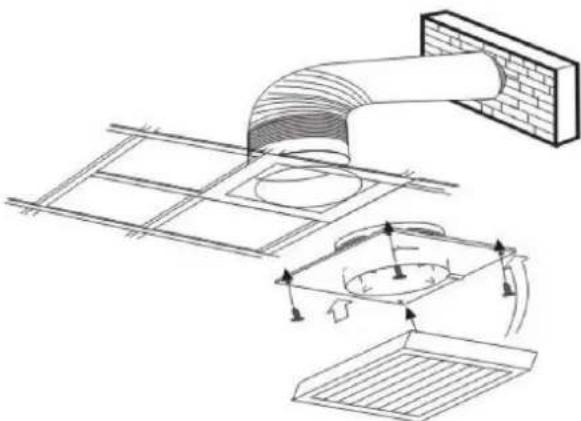

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtaite luknie.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazai sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.

2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.

3. L - priključite na fazni vodnik.

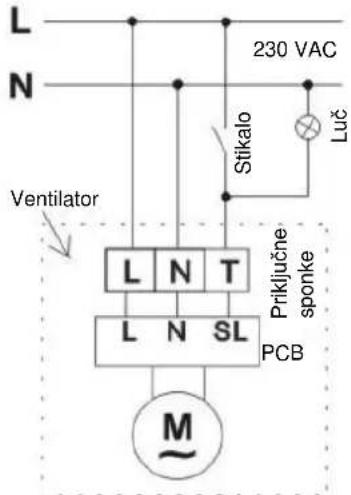

Vezalna shema – modeli s časovnikom / senzorjem vlage

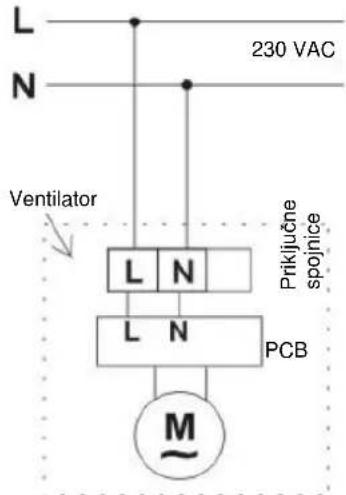

Vezalna shema s senzorjem gibanja

Brez luči:

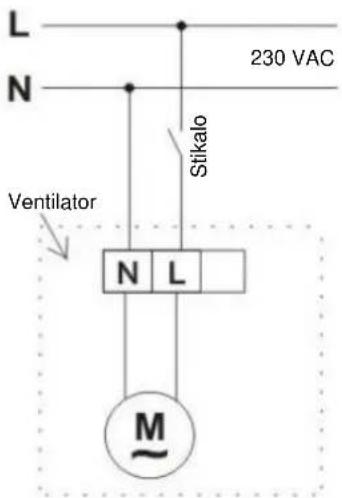

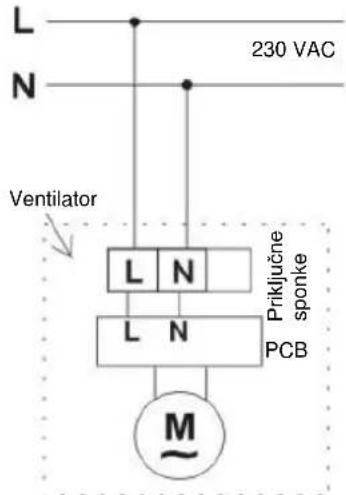

Vezalna shema – standardni modeli

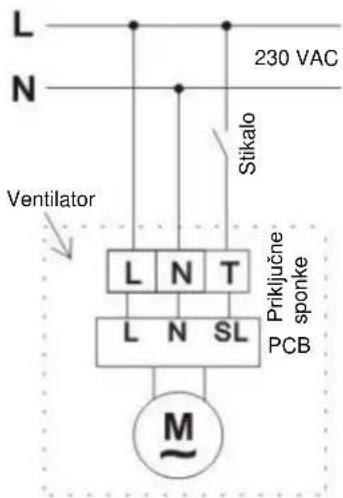

Vezalna shema – modeli s časovnikom / senzorjem vlage

VZDRŽEVANJE

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA (m3/h)	MOČ (W)	VELIKOST (mm)
Pretok 100	220-240/50	2450	100	15	100
Pretok 200	220-240/50	2250	195	20	120
Pretok 300	220-240/50	1450	320	25	150
Diameter 100, bela barva	220-240/50	2300	70	15	100
Diameter 100, bel z časovnikom	220-240/50	2300	70	15	100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50	2100	120	20	120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

Električne sheme spajanja

Sa svjetlom:

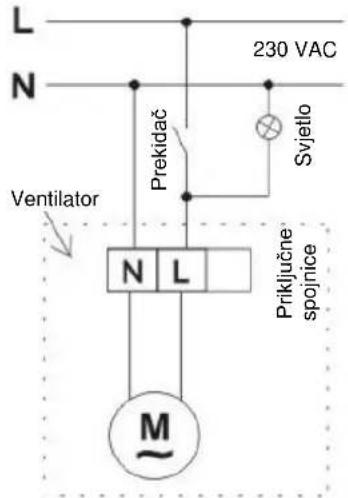

Shema spajanja – standardni modeli

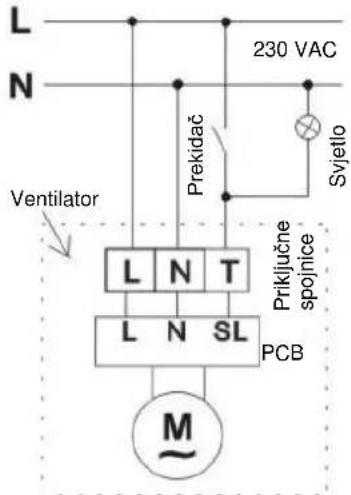

Shema spajanja – modeli s tajmerom / senzorom vlage

Shema spajanja sa senzorom kretanja

Bez svjetla:

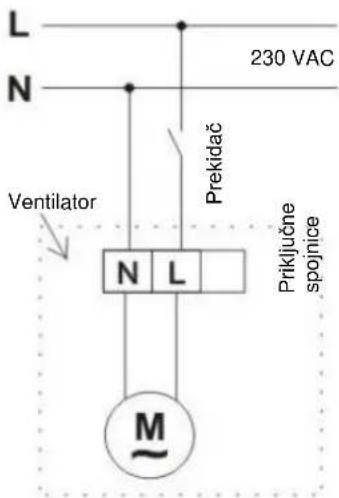

Shema spajanja – standardni modeli

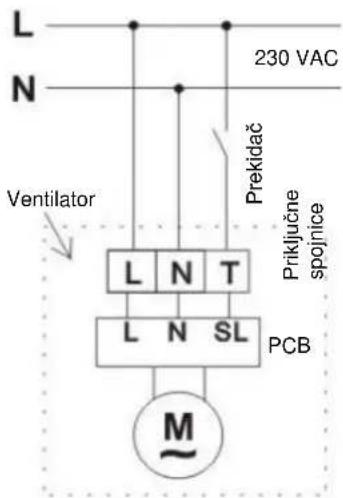

Shema spajanja – modeli s tajmerom / senzorom vlage

ODRŽAVANJE
