Тип продукту	Вентиляційний вентилятор
Модель	BVX100WS
Бренд	Gorenje
Колір	Білий
Діаметр	100 мм
Електроживлення	220-240 В, 50 Гц
Споживана потужність	15 Вт
Повітрообмін	70 м³/год
Швидкість	2300 об/хв
Варіанти монтажу	Стіна, стеля, вікно (скло)
Клас захисту	Клас II (подвійна ізоляція)
Тип керування	Увімк./вимк. через вимикач напруги живлення (не входить до комплекту)
Матеріал	Пластик (передня кришка), метал (внутрішній)
Вага (приблизно)	0,5 кг
Рівень шуму (приблизно)	30-40 дБ
Функції безпеки	Необхідний двополюсний вимикач (мін. зазор 3 мм), подвійна ізоляція, заземлення не потрібне
Обслуговування	Чистити вологою ганчіркою, не використовуйте хімікати, не занурюйте
Макс. температура навколишнього середовища	40°C
Мінімальна висота монтажу	2,3 м від підлоги
Аксесуари в комплекті	Монтажні гвинти, кабельний ввід, передня кришка
Не входить до комплекту	Зовнішня кришка, двополюсний вимикач

Часті запитання - BVX100WS GORENJE

Як встановити вентилятор Gorenje BVX100WS на стіну?

Спочатку відключіть електроживлення. Зніміть передню кришку. Прикладіть вентилятор до стіни, позначте чотири точки кріплення та місце кабельного вводу. Просвердліть отвори, протягніть кабель через кабельний ввід і закріпіть вентилятор гвинтами. Підключіть кабель через двополюсний вимикач (мін. зазор 3 мм). Встановіть передню кришку. Переконайтеся, що витяжка виходить назовні.

Чи потребує вентилятор BVX100WS заземлення?

Ні, вентилятор має подвійну ізоляцію (Клас II) і не потребує заземлюючого проводу. Однак електричне з'єднання повинно виконуватися через двополюсний вимикач з мінімальним зазором контактів 3 мм у всіх полюсах.

Як слід чистити вентилятор?

Перед чищенням завжди вимикайте вентилятор і відключайте його від мережі. Використовуйте вологу ганчірку; не використовуйте бензин, бензол або інші хімікати. Уникайте попадання води на електричні компоненти, такі як двигун або вимикач. Не занурюйте пластикові деталі у воду з температурою вище 60°C.

Яка максимальна температура приміщення для роботи вентилятора?

Максимально допустима температура навколишнього середовища становить 40°C. Не використовуйте вентилятор у приміщеннях з температурою вище цієї.

Чи можна встановити вентилятор BVX100WS на вікні?

Так, вентилятор можна встановити на скляному вікні. Переконайтеся, що немає перешкод, таких як рами. Використовуйте відповідний клей для фіксації корпусу вентилятора до скла. Електричне з'єднання таке ж, як і при монтажі на стіну.

Який тип вимикача рекомендується для вентилятора?

Вентилятор повинен бути підключений через двополюсний вимикач з мінімальним зазором контактів 3 мм у всіх полюсах. Цей вимикач не входить до комплекту і повинен бути встановлений кваліфікованим електриком.

Чи підходить BVX100WS для використання у ванній кімнаті?

Так, за умови встановлення на висоті не менше 2,3 м від підлоги і достатньо далеко від ванни або душу, щоб до нього не можна було доторкнутися. Забезпечте належну вентиляцію і уникайте прямого попадання води на вентилятор.

Що робити, якщо вентилятор не запускається?

Перевірте, чи ввімкнене живлення та чи замкнений двополюсний вимикач. Переконайтеся, що напруга відповідає даним на шильдику. Якщо це не допомагає, зверніться до кваліфікованого електрика або сервісного центру. Не втручайтеся у внутрішні компоненти.

Чи має ця модель таймер або датчик вологості?

Ні, BVX100WS – стандартна модель, яка вмикається та вимикається через вимикач напруги живлення. Вона не має таймера або датчика вологості. Для таких функцій зверніться до моделей з літерою 'T' (таймер) або 'H' (вологість) у назві моделі.

Який рівень шуму BVX100WS?

Точний рівень шуму не вказано, але на основі типових 100 мм вентиляторів, він становить приблизно 30-40 дБ. Вентилятор працює на швидкості 2300 об/хв.

ПОСІБНИК КОРИСТУВАЧА BVX100WS GORENJE

ВЕНТИЛЯТОР – ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

UA

Перш ніж почати користуватися приладом, уважно прочитайте інструкцію та збережіть її для подальшого використання.

ВЕНТИЛЯТОР

ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

Прочитайте цю інструкцію

Вона містить чимало корисних порад щодо належного використання та обслуговування вентилятора. Відповідні запобіжні заходи з вашого боку можуть значно заощадити ваш час і кошти протягом усього періоду експлуатації вентилятора.

ЗАСТЕРЕЖЕННЯ ЩОДО БЕЗПЕКИ

1. Розпакуйте прилад і переконайтеся, що його не пошкоджено. Якщо у вас виникли сумніви, зверніться за консультацією до сервісного центру. Зберігайте упаковку в недоступному для людей із обмеженими психічними чи фізичними можливостями та дітей місці.

2. Прилад можна використовувати лише за призначенням, як зазначено в цій інструкції.

3. ВСТАНОВЛЕННЯ

Прилад можна встановлювати на стелю, стіну або вікно. Використовуйте кріпильне обладнання, що входить до комплекту вентилятора. Витяжний отвір має бути спрямований за межі приміщення або у вентиляційну систему будівлі. Встановлення вентилятора має здійснювати кваліфікований персонал.

1. ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

Двигун вентилятора має бути підключений до однофазного джерела живлення, як зазначено на паспортній табличці. З'єднувачі для вимикача знаходяться на корпусі вентилятора. Для забезпечення належного рівня захисту IP використовуйте відповідну арматуру для електричних кабелів. Вентилятор має бути надійно встановлений і під'єднаний до електричних кабелів із площею поперечного перерізу щонайменше 1 мм². Вентилятор не потребує заземлення, оскільки його оснащено подвійною ізоляцією (класу 2).

Прилад повинен підключати до системи живлення кваліфікований електрик.

Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

Прилад має бути підключений відповідно до місцевих стандартів. Не торкайтеся приладу вологими або мокрими руками!

Не торкайтеся приладу босоніж! Перш ніж здійснювати очищення або обслуговування, вимкніть живлення приладу за допомогою біполярного вимикача чи від'єднайте його від електромережі.

1. У разі виникнення неполадок або неправильного функціонування вимкніть прилад і не намагайтеся полагодити його самостійно. Якщо потрібен ремонт, зверніться до сервісного центру. Завжди використовуйте лише оригінальні запасні деталі.

2. Якщо ви не користуєтесь приладом, від'єднайте його від електромережі.

3. Максимально допустима температура повітря у приміщенні, де встановлено прилад, становить 40 °C.

4. Прилад не повинен використовуватися без нагляду дітьми, інвалідами або особами з обмеженими фізичними можливостями. Необхідно постійно стежити, щоб діти не гралися із приладом.

5. Не використовуйте прилад поблизу займистих матеріалів або їхніх парів (таких як бензин, спирт, інсектициди).

6. Вживайте заходів для запобігання притоку продуктів згорання до приміщення в разі наявності приладів із відкритою камерою згоряння.

7. Не змінюйте конструкцію приладу.

8. Не піддавайте прилад впливу атмосферних явищ(таких як дощ, сонячне проміння тощо).

9. Регулярно оглядайте прилад. У разі виявлення дефектів припиніть його використання.

10. У разі падіння або сильного удару прилад повинен перевірити кваліфікований фахівець.

11. Для належного функціонування приладу у приміщення, де встановлено вентилятор, має поступати достатня кількість повітря.

12. Не накривайте датчики вологості та руху.

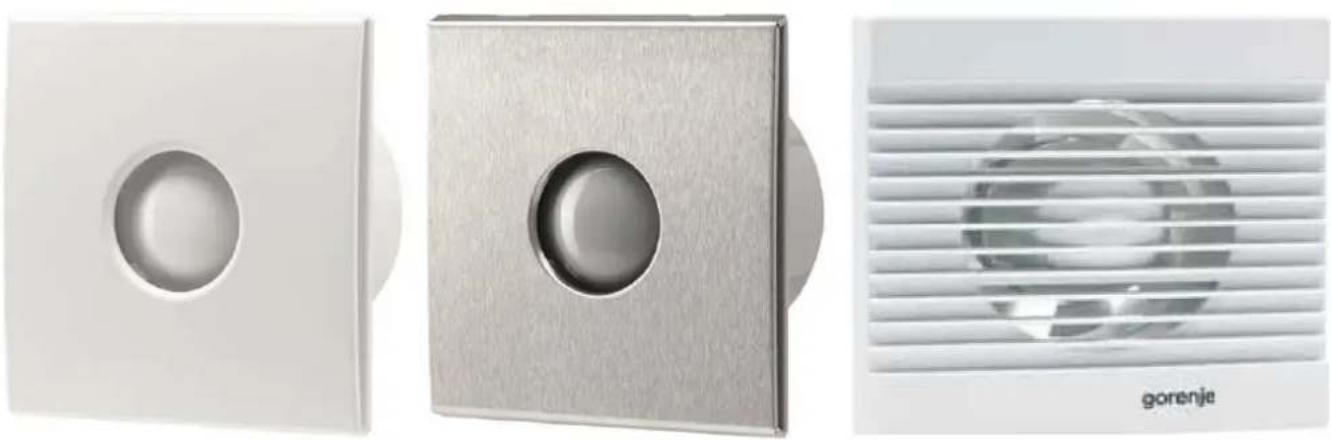

МОДЕЛИ

- Стандартні моделі

Ця модель вмикається/вимикається за допомогою вимикача живлення. Моделі: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS ...

• Модель із таймером (Т — таймер)

Ця модель вентилятора обладнана таймером, який дає змогу вентилятору працювати після його вимкнення за допомогою вимикача. Попередньо налаштований час затримки становить близько 3 хвилин. Таймер можна налаштовувати в діапазоні від 1 до 25 хвилин.

Моделі: BVX ____ WTS, BVX_STS.

• Модель із датчиком вологості (Н — вологість)

Ця модель обладнана датчиком вологості, який спрацьовує, коли відносна вологість у приміщенні перевищує задане значення. Діапазон налаштування становить від 40 % до 90 %. Ця модель також обладнана таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Моделі: BVX ____ WHS, BVX_SHS.

- Модуль із датчиком руху, що вмикає вентилятор.

Модуль обладнано інфрачервоним датчиком, що вмикає вентилятор, якщо у приміщенні знаходиться людина. Відстань виявлення присутності людини можна налаштовувати від 1 до 5 м. Цей модуль обладнано таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Модель: BV MSS.

Налаштування таймера

Налаштування датчика вологості

Налаштування датчика руху

РОЗТАШУВАННЯ ТА ВСТАНОВЛЕННЯ

1. Установлюйте вентилятор якомога вище у приміщенні. Мінімальна висота має становити 2,3 м від підлоги.
2. Установлюйте вентилятор навпроти основного джерела повітря, яке потрібно виводити із приміщення, на відстані не менше 30 мм від краю стіни та стелі.
3. Встановлюйте вентилятор якомога ближче до джерела пару чи запаху, проте достатньо далеко, щоб людина, яка приймає душ чи ванну, не могла його випадково торкнутися.
4. У разі встановлення вентилятора у приміщенні з газовим опаленням або електричними опалювальними пристроями тощо установник має переконатися, що у приміщенні достатньо свіжого повітря, щоб запобігти всмоктуванню вентилятором повітря у зворотному напрямку через ковпак (вентилятор може додатково комплектуватися ковпаком).
5. Дотримуйтеся норм місцевого будівельного законодавства.

УВАГА! Перш ніж установлювати вентилятор, переконайтеся в тому, що його вимкнено з мережі живлення.

ПРИМІТКА. Підключення вентилятора до електромережі має виконувати кваліфікований електрик.

МОНТАЖ НА СТИНИ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.
2. Переконайтеся в тому, що в потрібній вам ділянці стіни не прокладено труби системи водопостачання або кабелі електричної проводки, після чого зробіть отвір потрібного розміру. Канал має розташовуватися під невеликим нахилом до зовнішньої стіни, щоб уникнути потрапляння в нього дощової води. Зробіть отвір і зачекайте, поки уляжеться пил, першніж виконувати підключення.
3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стіні та позначте в чотирьох місцях точки для його встановлення та кабельного введення. Просвердліть отвори.
4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.
5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стіни.
6. Встановіть на місце передню кришку та зовнішній ковпак (зовнішній ковпак до складу комплекту не входить).

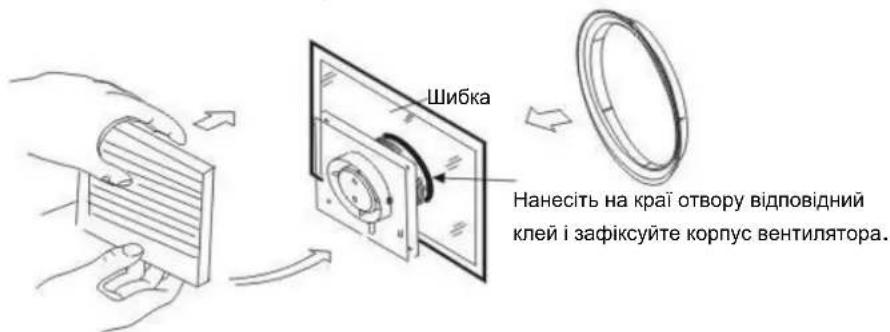

МОНТАЖ НА ШИБЦІ ВІКНА

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Переконайтесь у тому, що в місці встановлення на вікні немає перешкод, таких як віконні рами, з'єднання. Забезпечте достатньо місця для корпусу вентилятора.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на шибці, позначте та проріжте необхідні отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до шибки.

6. Використовуйте відповідний клей для закріплення корпусу вентилятора на шибці.

7. Встановіть на місце передню кришку вентилятора

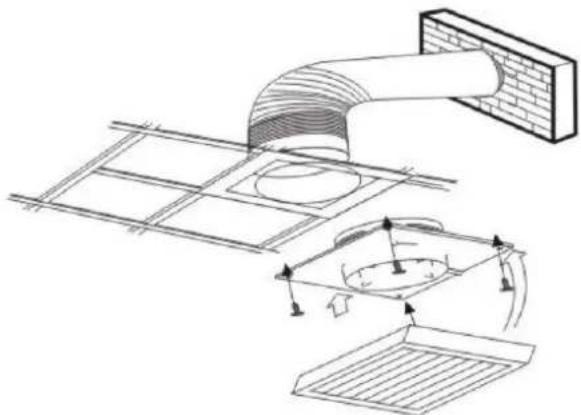

ВСТАНОВЛЕННЯ НА СТЕЛИ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Виберіть відповідне місце для вентилятора та виріжте отвір.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стелі та позначте в чотирьох місцях точки для його встановлення, а також місце кабельного введення. Просвердліть отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стелі.

6. Встановіть на місце передню кришку

7. Вихідне повітря з вентилятора має бути спрямоване за межі будівлі через систему вентиляційних труб. Встановіть зовнішній ковпак (до складу комплекту не входить).

ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

1. Вентилятори оснащені подвійною ізоляцією та не потребують заземпення

2. У разі встановлення вентилятора на перегородці переконайтесь у тому, що у приміщення не надходять гази від опалювальних або будь-яких інших пристроїв.

3. L — під'єднання фазного проводу

N — під'єднання нейтрального проводу

Т — під'єднання напруги для світла або вимикача

(вентилятор із таймером або вентилятор із датчиком вологості)

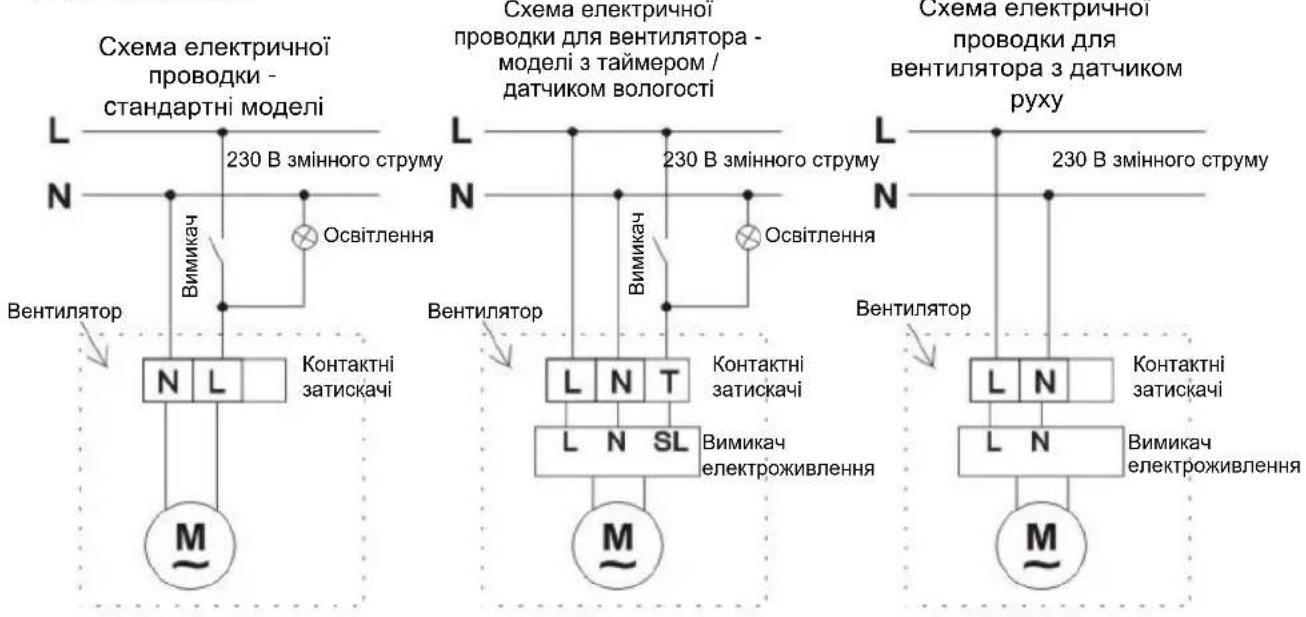

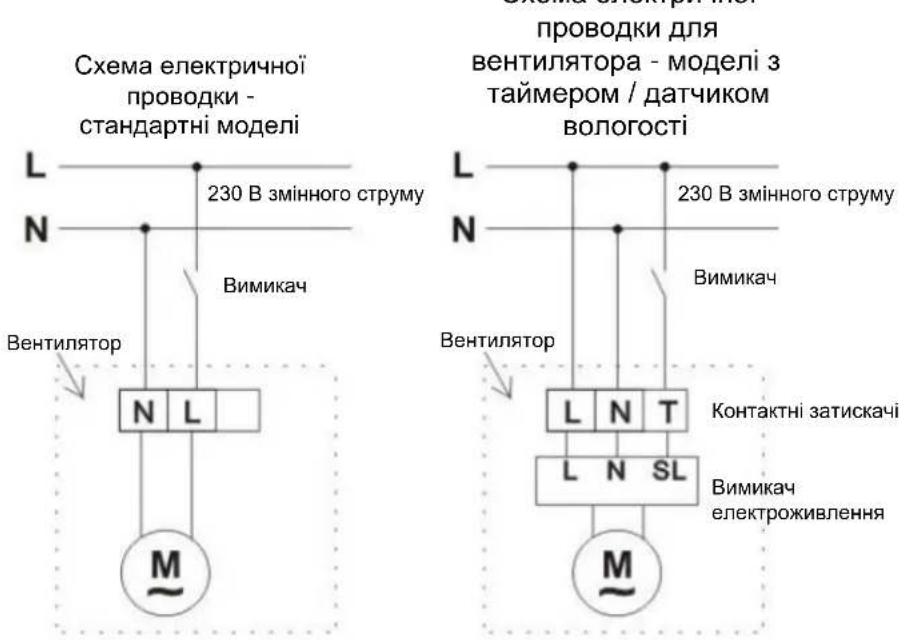

Схеми електричної проводки

3 освітленням:

Без освітлення:

ОБСЛУГОВУВАННЯ

1. Вимикайте вентилятор перед чищенням.
2. Не використовуйте при цьому бензин, бензол або інші хімікати.
3. Запобігайте контакту води з електричними вузлами вентилятора, такими як вимикач і двигун.
4. Не занурюйте лопаті або інші деталі вентилятора, виготовлені із синтетичних смол, у воду з температурою понад 60 °C.
5. Тримайте вентилятор поза межами впливу високих температур і прямого сонячного проміння.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРУГА (В/Гц)	ШВИДКІСТЬ (оберт./хв.)	ПОВІТРЯНИЙ ПОТИК (м3/год.)	ПОТУЖНІСТЬ (Вт)	РОЗМИР (мм)
Повітряний потік 100	220-240/50	2450	100	15	100
Повітряний потік 200	220-240/50	2250	195	20	120
Повітряний потік 300	220-240/50	1450	320	25	150
Діаметр 100 Білий	220-240/50	2300	70	15	100
Діаметр 100 Білий із таймером	220-240/50	2300	70	15	100
Діаметр 120 Білий із датчиком вологості / таймером	220-240/50	2100	120	20	120
Діаметр 150 Виготовлений з іржостійкої сталі з датчиком вологості / таймером	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Додатковий датчик руху для встановлення на вентиляторах Gorenje
