Тип продукт	Вентилатор
Модел	BVX100WS
Марка	Gorenje
Цвят	Бял
Диаметър	100 мм
Захранване	220-240 V, 50 Hz
Консумирана мощност	15 W
Въздушен поток	70 m³/h
Скорост	2300 rpm
Опции за монтаж	Стена, Таван, Прозорец (стъкло)
Клас на защита	Клас II (двойна изолация)
Тип управление	Включване/Изключване чрез превключвател на захранването (не е включен)
Материал	Пластмаса (преден капак), метал (вътрешен)
Тегло (приблизително)	0,5 кг
Ниво на шум (приблизително)	30-40 dB
Безопасност	Изисква се двуполюсен превключвател (мин. 3 mm разстояние), двойна изолация, не е необходимо заземяване
Поддръжка	Почиствайте с влажна кърпа, не използвайте химикали, не потапяйте
Макс. околна температура	40°C
Минимална височина на монтаж	2,3 m от пода
Включени аксесоари	Монтажни винтове, кабелен накрайник, преден капак
Не са включени	Външен капак, двуполюсен превключвател

Често задавани въпроси - BVX100WS GORENJE

Как да монтирам вентилатора Gorenje BVX100WS на стена?

Първо изключете захранването. Отстранете предния капак. Поставете вентилатора срещу стената, маркирайте четири точки за монтаж и местоположението на кабелния накрайник. Пробийте дупки, прокарайте кабела през кабелния накрайник и закрепете вентилатора с винтове. Свържете кабела чрез двуполюсен превключвател (мин. 3 mm разстояние). Поставете предния капак. Уверете се, че изпускателният отвор е изведен навън.

Изисква ли заземяване вентилаторът BVX100WS?

Не, вентилаторът има двойна изолация (Клас II) и не се нуждае от заземителен проводник. Въпреки това, електрическата връзка трябва да се осъществи чрез двуполюсен превключвател с минимално разстояние на контактите от 3 mm във всички полюси.

Как трябва да почиствам вентилатора?

Винаги изключвайте вентилатора и го изключвайте от мрежата преди почистване. Използвайте влажна кърпа; не използвайте бензин, бензен или други химикали. Избягвайте контакт на вода с електрически компоненти като двигателя или превключвателя. Не потапяйте пластмасови части във вода над 60°C.

Каква е максималната стайна температура за работа на вентилатора?

Максимално допустимата околна температура е 40°C. Не използвайте вентилатора в помещения, надвишаващи тази температура.

Мога ли да монтирам вентилатора BVX100WS на прозорец?

Да, вентилаторът може да бъде монтиран на стъклен прозорец. Уверете се, че няма препятствия като рамки. Използвайте подходящо лепило, за да фиксирате корпуса на вентилатора към стъклото. Електрическата връзка е същата като при стенния монтаж.

Какъв тип превключвател се препоръчва за вентилатора?

Вентилаторът трябва да бъде свързан чрез двуполюсен превключвател, който има минимално разстояние на контактите от 3 mm във всички полюси. Този превключвател не е включен и трябва да бъде инсталиран от квалифициран електротехник.

Подходящ ли е BVX100WS за използване в баня?

Да, стига да е инсталиран на поне 2,3 m от пода и достатъчно далеч от ваната или душа, че да не може да бъде докосван от човек. Осигурете подходяща вентилация и вентилаторът да не е изложен на пряко водно пръскане.

Какво да направя, ако вентилаторът не стартира?

Проверете дали захранването е включено и двуполюсният превключвател е затворен. Проверете дали напрежението съвпада с данните на табелката. Ако все още не работи, се консултирайте с квалифициран електротехник или сервизен център. Не се намесвайте във вътрешните компоненти.

Този модел има ли таймер или сензор за влажност?

Не, BVX100WS е стандартен модел, който се включва и изключва чрез превключвателя на захранващото напрежение. Той не включва таймер или сензор за влажност. За такива функции вижте моделите с 'T' (таймер) или 'H' (влажност) в името на модела.

Какво е нивото на шум на BVX100WS?

Точното ниво на шум не е посочено, но въз основа на типичните 100 mm вентилатори, то е приблизително 30-40 dB. Вентилаторът работи при 2300 RPM.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BVX100WS GORENJE

Преди за използвате уреда за първи път, прочетете внимателно инструкциите за употреба и ги съхранете за бъдещо ползване.

ВЕНТИЛАТОР

Прочетете тези инструкции

Те съдържат много полезни съвети за правилната употреба и поддръжка на вентилатора.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

1. Отстранете опаковката и и се уверете, че устройството не е повредено. Ако се съмнявате, консултирайте се със сервизния център.
   Пазете опаковката далеч от досега на деца и лица с увреждания.
2. Устройството може да бъде използвано само за приложения, описани в инструкциите.

3. МОНТАЖ
   Устройството може да бъде монтирано на тавана, на стената или на прозореца. Използвайте приложеното оборудване за монтаж. Отходният въздух от вентилатора трябва да излиза извън помещението или да влиза във вентилационната система на сградата.
   Монтажът трябва да се извърши от квалифициран специалист.

4. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ

Моторът на вентилатора трябва да се свърже към еднофазен източник на захранване както е указано на табелката с производствени данни. Конекторите за прекъсвача са разположени върху корпуса на вентилатора. За да осигурите адекватна IP защита, използвайте подходящи приспособления за електрическите кабели. Вентилаторът трябва да бъде надеждно монтиран и свързан с електрически кабели с минимално напречно сечение от 1 mm².

Вентилаторът не е необходимо да бъде заземяван, тъй като е специфициран като устройство с двойна изолация (клас 2).

Устройството трябва да бъде свързано към електрическото захранване от квалифициран електротехник.

Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 mm на всеки полюс.

Устройството трябва да бъде свързано в съответствие с местните стандарти.

Не докосвайте устройството с влажни или мокри ръце!

Не докосвайте устройството, ако краката ви са боси! Преди почистване или поддръжка, изключете електрическото захранване с помощта на биполярния прекъсвач или го изключете от електрическата мрежа.

1. В случай на неизправност или повреда, изключете устройството и не се опитвайте да го поправите сами. Ако е необходим ремонт, свържете се със сервизния център. Винаги настоящайте за оригинални резервни части.

2. Когато устройството не се използва, изключете го от електрическото захранване.

3. Максималната допустима температура за помещението, в което устройството е монтирано, е 40°C.

4. Устройството не трябва да бъде използвано без надзор от деца, лица с увреждания или с намалени способности.

Децата трябва винаги да бъдат наглеждани, за да сте сигурни, че не си играят с устройството.

1. Не използвайте устройството близо до запалими материали или до техните изпарения (бензин, алкохол, инсектициди).

2. Предотвратете притока на димни газове в помещението, в случай че има инсталирани устройства с открити горивни камери.

3. Не модифицирайте устройството.

4. Не излагайте устройството на климатични въздействия (дъжд, слънце и др.) .

5. Проверявайте устройството редовно. В случай на установени дефекти, спрете ползването му.

6. В случай на падане или силен удар, устройството трябва да бъде проверено от квалифициран специалист.

7. В помещението, в което е монтиран вентилаторът, трябва да има достатъчен приток на въздух, за да се осигури ефективното му функциониране.

8. Не покривайте датчика за влажност или датчика за движение.

МОДЕЛИ

• Стандартни модели Този модел се включва/изключва чрез прекъсвач за захранващо напрежение. Модели: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

- Модел с таймер (T - таймер) Този модел е снабден с таймер, който позволява на вентилатора да работи след изключване на прекъсвача. Времето на работа е около 3 минути. Таймерът може да бъде настроен в диапазона от 1 до 25 минути. Модели: BVX ____ WTS, BVX____STS.

- Модел с датчик за влажност (Н - влажност) Този модел е снабден с датчик за влажност, който се активира, когато относителната влажност в помещението превиши предварително зададената стойност. Възможната настройка е между 40% и 90%. Този модел е снабден също с таймер, който позволява отложено изключване на захранването за време от 1 до 25 минути. Модели: BVX ____ WHS, BVX_SHS.

- Модул с датчик за движение за включване на вентилатора Модульт е снабден с инфрачервен датчик, който включва вентилатора, ако в помещението се намира човек. Чувствителността за засичане на човек може да бъде настроена в диапазона от 1 до 5 m. Този модул е снабден с таймер, който позволява отложено изключване на захранването за време от 1 до 25 минути. Модел: BV MSS.

1. Монтирайте вентилатора възможно най-високо в помещението. Минималната височина е 2.3 m от земята.
2. Монтирайте вентилатора срещу основния източник на въздуха, който трябва да се обменя, на най-малко 30 mm от края на стената и тавана.
3. Монтирайте вентилатора възможно най-близо до източника на изпарения или миризми, но достатъчно далече, така че да не може да бъде докоснат от човек под душа или във ваната.
4. Ако вентилаторът е монтиран в помещение с газово отопление, електрическа печка и др., специалистът по монтажа трябва да се увери, че има достатьчно компенсиращ въздух, за да се предотврати засмукването на въздух обратно през капака (капакът може да бъде доставен като допълнително оборудване).
5. Спазвайте местното строително законодательство.

ПРЕДУПРЕЖДЕНИЕ: преди монтажа електрическото захранване трябва да бъде прекъснато.

ЗАБЕЛЕЖКА: електрическото свързване трябва да бъде извършено от квалифициран електротехник.

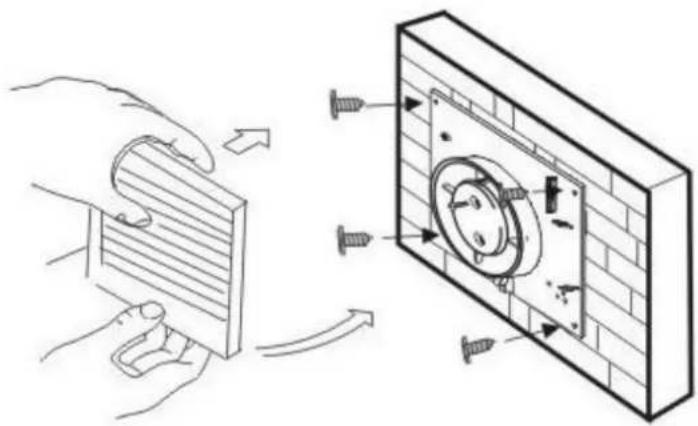

МОНТИРАНЕ НА СТЕНАТА

1. Преди да свържете към електрическото захранване се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.
2. Уверете се, че в стената няма тръби от водопроводната мрежа или кабели от електрическата инсталация и след това направете отвор с подходящ размер. Каналът трябва да бъде под лек наклон към външната стена, за да се избегне евентуално попадане на дъждовна вода в него. Направете отвора и изчакайте да се уталожи праха преди да извършите свързването.
3. Отстранете предния капак на вентилатора. Поставете вентилатора на стената и отбележете четирите точки за монтиране и уплътнение на кабела. Пробийте дупките.
4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 тм на всеки полюс.
5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на стената.
6. Върнете предния капак на мястото му и външния капак (външният капак не е включен в комплекта).

1. Преди да свържете към електрическото захранване се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.

2. Уверете се, че няма препятствия по прозореца, като рамки на прозореца, съединения. Оставете достатъчно място за корпуса на вентилатора.

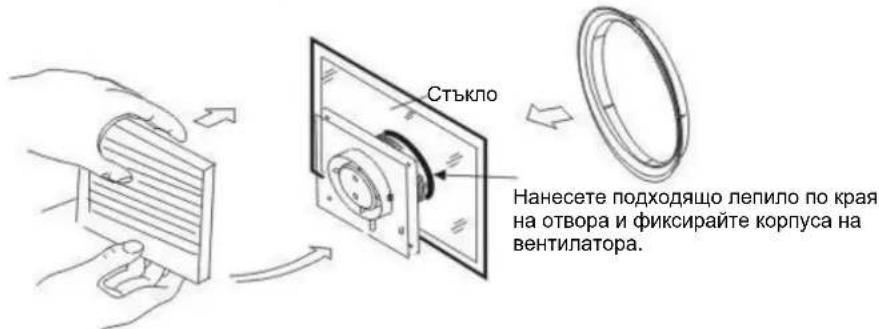

3. Отстранете предния капак на вентилатора. Поставете вентилатора на стъклото, отбележете и отрежете необходимия отвор.

4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 mm на всеки полюс.

5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на стената.

6. Използвайте подходящо лепило за фиксиране на корпуса на вентилатора към стъклената повърхност.

7. Поставете обратно на мястото му предния капак на вентилатора.

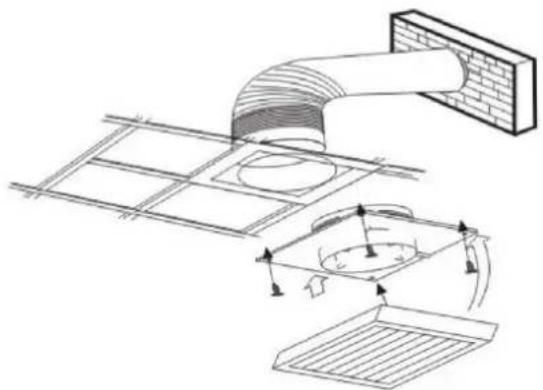

МОНТИРАНЕ НА ТАВАНА

1. Преди да свържете към електрическото захранване, се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.

2. Изберете подходящото местоположение за вентилатора и изрежете съответния отвор.

3. Отстранете предния капак на вентилатора. Поставете вентилатора на тавана и отбележете четирите точки за монтиране и уплътнение на кабела. Пробийте дупките.

4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 мм на всеки полюс.

5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на тавана.

6. Върнете предния капак на мястото му.

7. Отходният въздух от вентилатора трябва да бъде отведен извън сградата през вентилационните тръби. Монтирайте външния капак (не е включен в комплекта).

1. Вентилаторите имат двойна изолация и не изискват заземяване.

2. При вентилатори, монтирани върху преградни стени, се уверете, че в помещението не се връщат газове от отоплителни или други уреди.

3. L – свързване към проводника на фазата

N – свързване към проводника към нулата

T - свързване към напрежение за осветлението или за прекъсвача (вентилатор с таймер или със датчик за влажност)

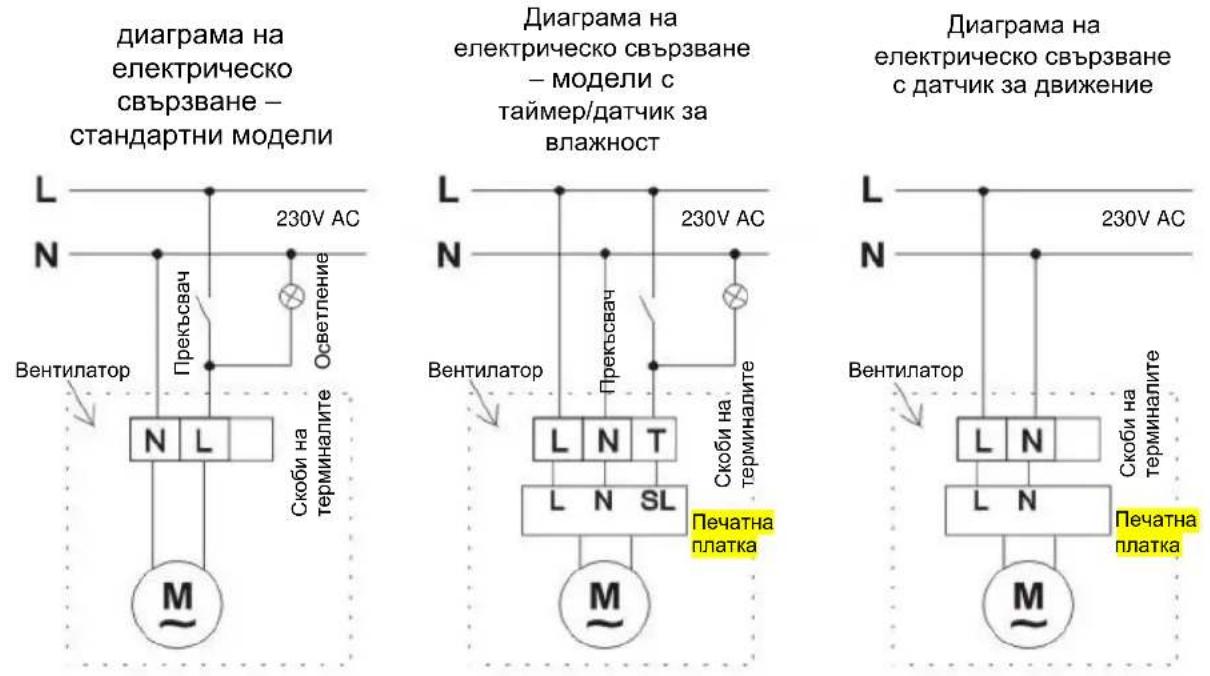

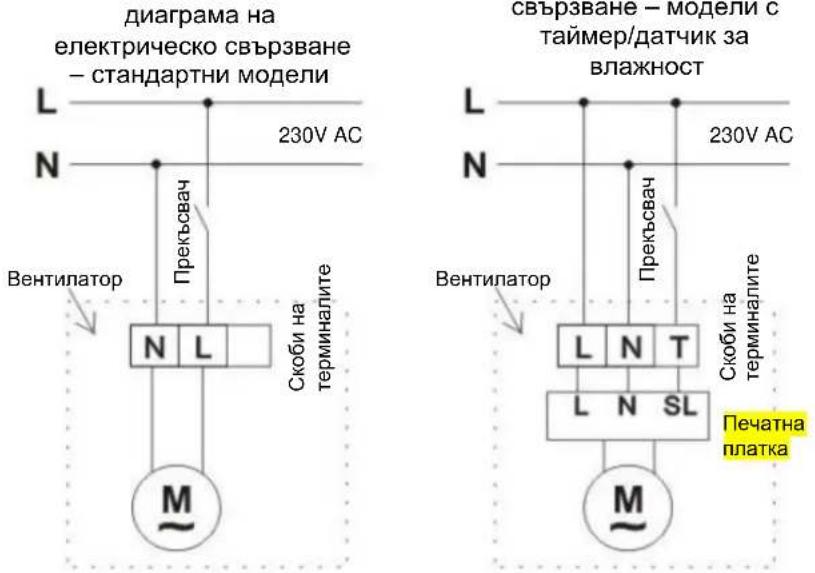

Диаграми на електрическото свързване С осветление:

Без осветление:

Диаграма на електрическо
свързване – модели с

ПОДДРЪЖКА

1. Преди почистване изключете вентилатора.
2. Не използвайте бензин, бензол или други химикали.
3. Уверете се, че вода не влиза в контакт с електрическите компоненти като прекъсвача или мотора.
4. Не потапяйте перките или други части от синтетични смоли във вода с температура по-висока от 60° C.
5. Не излагайте вентилатора на високи температури или директна слънчева светлина.

ХАРАКТЕРИСТИКИ

МОДЕЛ	НАПРЕЖЕНИЕ (V/Hz)	СКОРОСТ (об./мин)	ВЪЗДУШЕН ПОТОК (м3/ч)	МОЩНОСТ (W)	РАЗМЕР (mm)
Въздушен поток 100	220-240/50	2450	100	15	100
Въздушен поток 200	220-240/50	2250	195	20	120
Въздушен поток 300	220-240/50	1450	320	25	150
Диаметър 100 Бял	220-240/50	2300	70	15	100
Диаметър 100 Бял с таймер	220-240/50	2300	70	15	100
Диаметър 120 Бял с таймер/датчик за влажност	220-240/50	2100	120	20	120
Диаметър 150 Неръждаема стомана с таймер/датчик за влажност	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Допълнителен датчик за движение за включване на вентилаторите Gorenje
