BVX100WTS - Ventilator GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Aksialni ventilator
Model	BVX100WTS
Proizvajalec	Gorenje
Napetost	220-240 V / 50 Hz
Nazivna moč	15 W
Pretok zraka	70 m³/h
Hitrost	2300 rpm
Premer kanala	100 mm
Razred zaščite	Razred II (dvojna izolacija)
Časovni interval	1 do 25 minut
Možnosti montaže	Stena, strop, okno
Minimalna višina namestitve	2,3 m od tal
Najvišja sobna temperatura	40 °C
Material ohišja	Bela plastika
Neto teža	~1,5 kg
Dimenzije (Š x V x G)	~200 x 200 x 120 mm
Vrsta krmiljenja	Bipolarno stensko stikalo (ni priloženo)
Vzdrževanje	Obrišite z vlažno krpo; brez kemikalij
Varnostne funkcije	Pred čiščenjem izključite napajanje; ozemljitveni vodnik ni potreben
Priloženi dodatki	Montažni komplet, kabelska uvodnica

Pogosto zastavljena vprašanja - BVX100WTS GORENJE

Kako namestim ventilator Gorenje BVX100WTS na steno?

Najprej izključite napajanje. Odstranite sprednji pokrov, označite in izvrtajte štiri luknje za montažo ter eno za kabelsko uvodnico. Povežite kabel preko bipolarnega stikala (min. 3 mm kontaktna razdalja). Pritrdite ventilator na steno s priloženimi vijaki, nato namestite sprednji pokrov. Prepričajte se, da je kanal rahlo nagnjen za odvod deževnice.

Ali lahko ventilator namestim na stekleno okno?

Da. Označite in izrežite odprtino v steklu, nanesite ustrezno lepilo za pritrditev ohišja ventilatorja, nato namestite ventilator. Električno povezavo mora opraviti usposobljen električar.

Kako deluje časovnik na BVX100WTS?

Časovnik zakasni izklop ventilatorja po izklopu stikala. Privzeta zakasnitev je približno 3 minute, lahko pa jo prilagodite od 1 do 25 minut z notranjim trimerjem.

Ali ventilator potrebuje ozemljitev?

Ne. Ventilator ima dvojno izolacijo (razred II) in ne potrebuje ozemljitvenega vodnika. Vendar mora biti povezan preko bipolarnega stikala.

Kakšna je najvišja dovoljena sobna temperatura za varno delovanje?

Najvišja dovoljena sobna temperatura je 40 °C. Ventilatorja ne nameščajte v okoljih, ki presegajo to temperaturo.

Kako očistim ventilator?

Izvlecite ventilator iz napajanja. Zunanje površine obrišite z vlažno krpo. Ne uporabljajte bencina, benzola ali kemikalij. Preprečite, da bi voda prišla na motor ali stikalo. Delov ne potapljajte v vodo nad 60 °C.

Kakšna je zmogljivost pretoka zraka BVX100WTS?

Ventilator zagotavlja 70 m³/h pri hitrosti 2300 rpm, s porabo energije 15 W.

Ali lahko ventilator uporabljam v kopalnici?

Da, vendar zagotovite, da je nameščen vsaj 2,3 m nad tlemi in stran od neposrednih vodnih virov. Ventilator ne sme biti dosegljiv osebi v prhi ali kopeli.

Kateri rezervni deli so na voljo za ta ventilator?

Originalni rezervni deli, kot so motorji, lopatice in pokrovi, so na voljo v Gorenjevih servisnih centrih. Vedno vztrajajte pri originalnih delih.

Ali je ventilator primeren za neprekinjeno delovanje?

Da, ventilator je zasnovan za neprekinjeno prezračevanje. Vendar so priporočljivo redno vzdrževanje in upoštevanje varnostnih smernic.

NAVODILA ZA UPORABO BVX100WTS GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm². Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

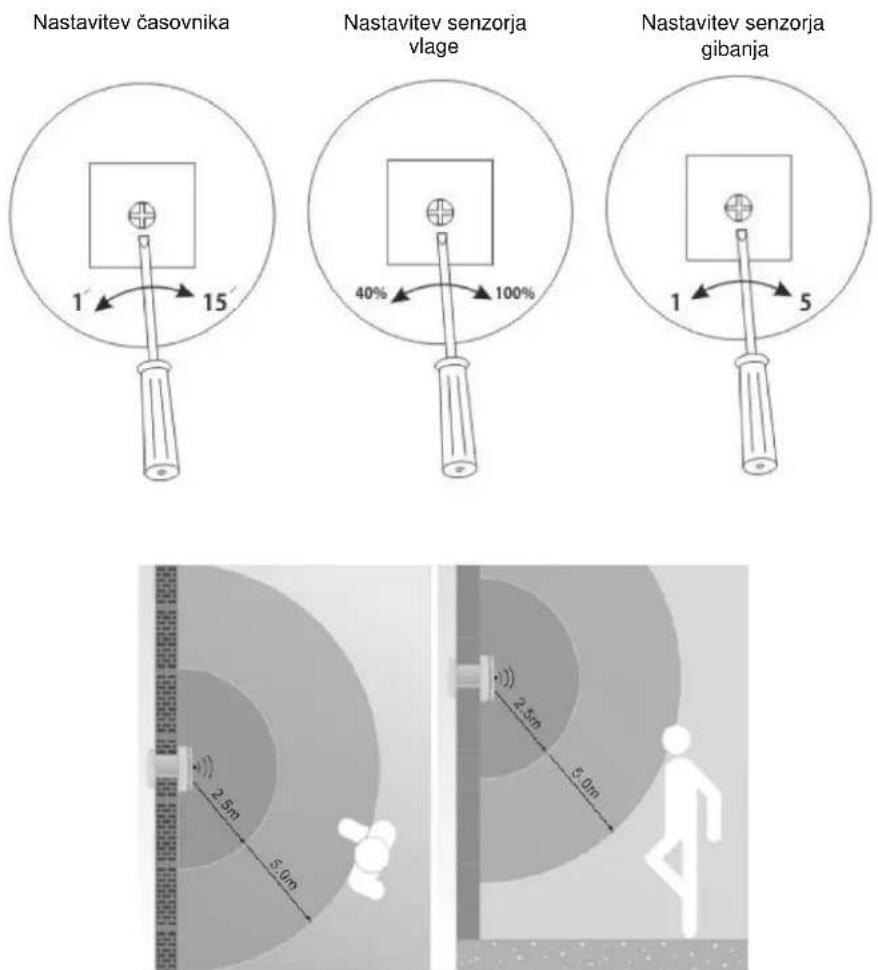

MODELI

- Standardni modeli Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ WS, BVX ____ WS, BVX ____ SS.

- Model s časovnikom (T – timer) Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami. Modeli: BVX WTS, BVX STS.

- Model s senzorjem vlage (H – humidity) Ta model je opremljen s senzorjem vlage, ki se vključi, će relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Modeli: BVX WHS, BVX SHS.

- Modul s senzorjem gibanja za vklop ventilatorjev Gorenje Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

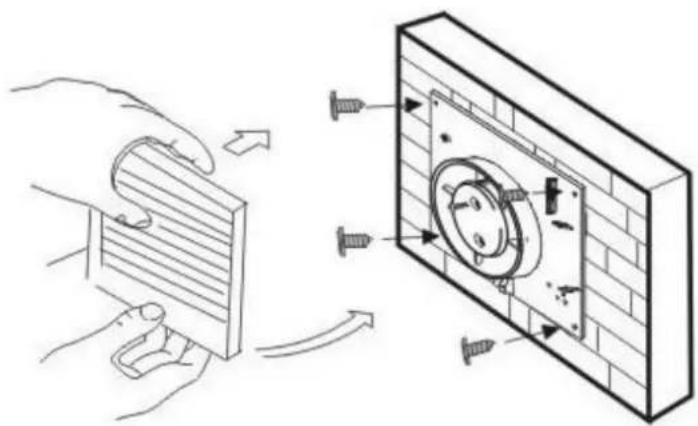

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.
2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.
3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.
4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.
5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.
6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

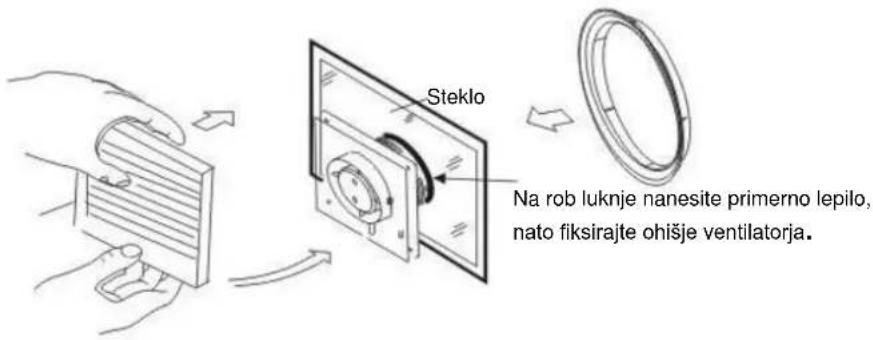

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatoria ob steklo.

7. Namestite nazaj sprednji pokrov ventilatoria.

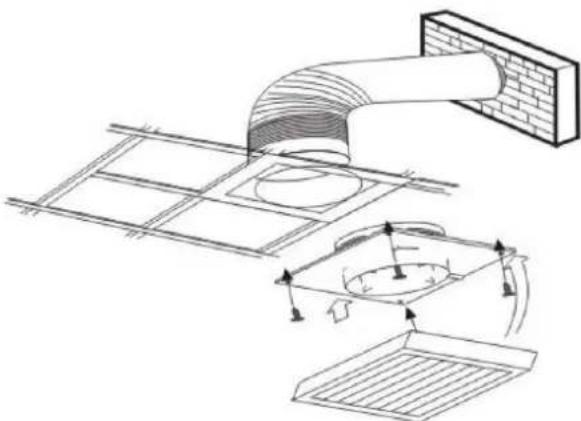

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtaite luknie.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazai sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.
2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.
3. L - priključite na fazni vodnik.

Električne vezalne sheme

Z lučjo:

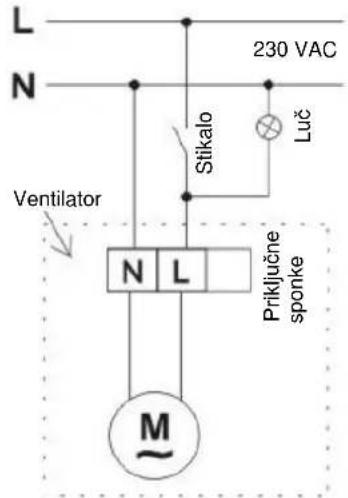

Vezalna shema – standardni modeli

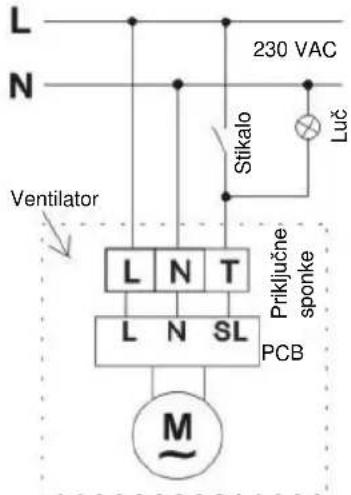

Vezalna shema – modeli s časovnikom / senzorjem vlage

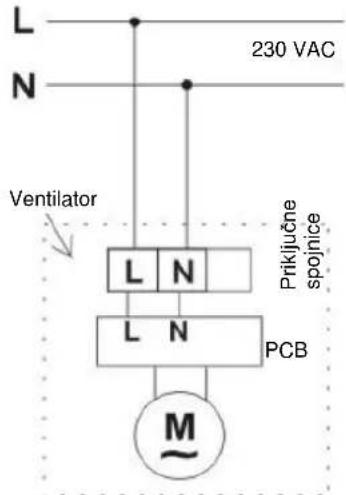

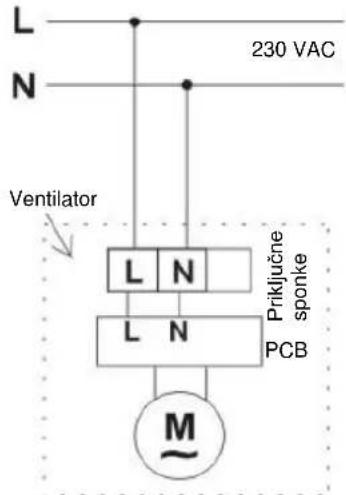

Vezalna shema s senzorjem gibanja

Brez luči:

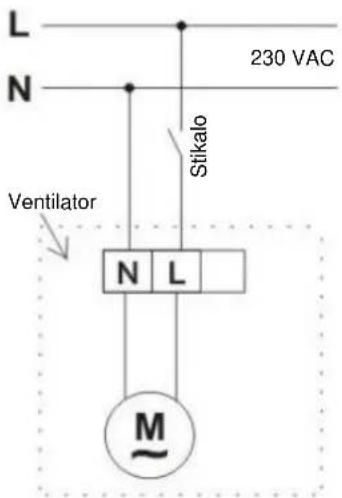

Vezalna shema – standardni modeli

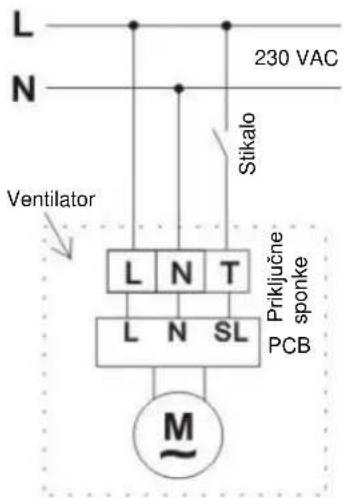

Vezalna shema – modeli s časovnikom / senzorjem vlage

VZDRŽEVANJE

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA (m3/h)	MOČ (W)	VELIKOST (mm)
Pretok 100	220-240/50	2450	100	15	100
Pretok 200	220-240/50	2250	195	20	120
Pretok 300	220-240/50	1450	320	25	150
Diameter 100, bela barva	220-240/50	2300	70	15	100
Diameter 100, bel z časovnikom	220-240/50	2300	70	15	100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50	2100	120	20	120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

Električne sheme spajanja

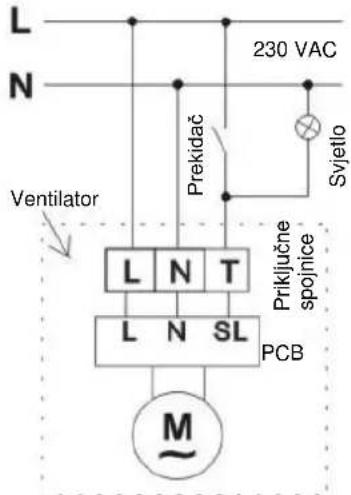

Sa svjetlom:

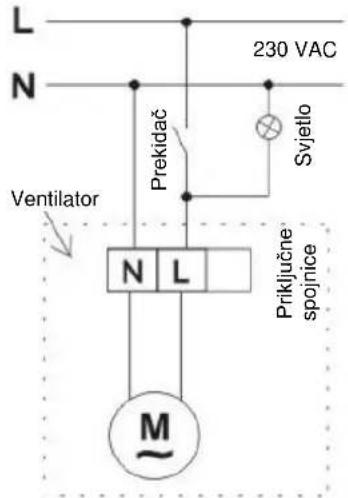

Shema spajanja – standardni modeli

Shema spajanja – modeli s tajmerom / senzorom vlage

Shema spajanja sa senzorom kretanja

Bez svjetla:

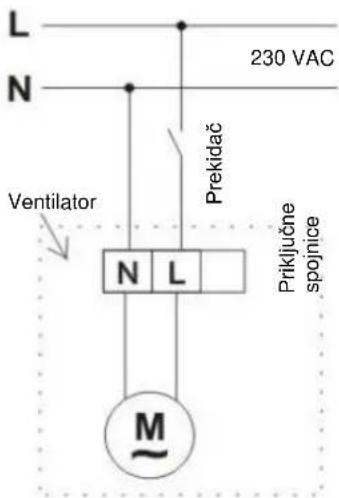

Shema spajanja – standardni modeli

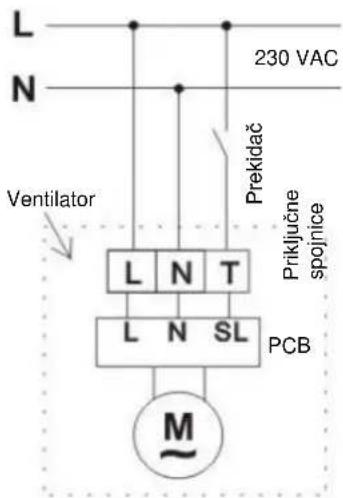

Shema spajanja – modeli s tajmerom / senzorom vlage

ODRŽAVANJE
