BVX100WTS - Ventilator GORENJE - Manual de utilizare gratuit

Tip produs	Ventilator axial
Model	BVX100WTS
Producător	Gorenje
Tensiune	220-240 V / 50 Hz
Putere nominală	15 W
Debit de aer	70 m³/h
Viteză	2300 rpm
Diametru conductă	100 mm
Clasă de protecție	Clasa II (izolație dublă)
Interval temporizator	1 până la 25 minute
Opțiuni de montare	Perete, tavan, fereastră
Înălțime minimă de instalare	2,3 m de la podea
Temperatura maximă a încăperii	40 °C
Material carcasă	Plastic alb
Greutate netă	~1,5 kg
Dimensiuni (L x Î x A)	~200 x 200 x 120 mm
Tip control	Întrerupător de perete bipolar (nu este inclus)
Întreținere	Ștergeți cu o cârpă umedă; fără chimicale
Caracteristici de siguranță	Deconectați curentul înainte de curățare; nu este necesar fir de împământare
Accesorii incluse	Kit de montare, presetuplă cablu

Întrebări frecvente - BVX100WTS GORENJE

Cum instalez ventilatorul Gorenje BVX100WTS pe un perete?

Deconectați mai întâi curentul. Scoateți capacul frontal, marcați și găuriți patru găuri pentru montare și una pentru presetupla cablului. Conectați cablul printr-un întrerupător bipolar (distanță minimă de contact 3 mm). Fixați ventilatorul de perete cu șuruburile furnizate, apoi puneți la loc capacul frontal. Asigurați-vă că conducta este ușor înclinată pentru a scurge apa de ploaie.

Pot instala ventilatorul pe o fereastră de sticlă?

Da. Marcați și tăiați o deschidere în sticlă, aplicați un adeziv corespunzător pentru a fixa carcasa ventilatorului, apoi montați ventilatorul. Conexiunea electrică trebuie făcută de un electrician calificat.

Cum funcționează temporizatorul pe BVX100WTS?

Temporizatorul întârzie oprirea ventilatorului după oprirea întrerupătorului. Întârzierea implicită este de aproximativ 3 minute, dar o puteți ajusta de la 1 la 25 de minute folosind trimmerul intern.

Ventilatorul necesită împământare?

Nu. Ventilatorul are izolație dublă (Clasa II) și nu are nevoie de fir de împământare. Cu toate acestea, trebuie conectat printr-un întrerupător bipolar.

Care este temperatura maximă a încăperii pentru funcționare în siguranță?

Temperatura maximă admisă a încăperii este de 40 °C. Nu instalați ventilatorul în medii care depășesc această temperatură.

Cum curăț ventilatorul?

Deconectați ventilatorul de la curent. Ștergeți suprafețele exterioare cu o cârpă umedă. Nu folosiți benzină, benzen sau chimicale. Evitați să pătrundă apă pe motor sau întrerupător. Nu scufundați piesele în apă cu temperatură peste 60 °C.

Care este capacitatea de debit a ventilatorului BVX100WTS?

Ventilatorul livrează 70 m³/h la o viteză de 2300 rpm, cu un consum de putere de 15 W.

Poate fi folosit ventilatorul într-o baie?

Da, dar asigurați-vă că este montat la cel puțin 2,3 m deasupra podelei și departe de surse directe de apă. Ventilatorul nu trebuie să poată fi atins de o persoană aflată la duș sau în cadă.

Ce piese de schimb sunt disponibile pentru acest ventilator?

Piesele de schimb originale, cum ar fi motoare, pale și capace, sunt disponibile prin centrele de service Gorenje. Insistați întotdeauna pe piese originale.

Ventilatorul este potrivit pentru funcționare continuă?

Da, ventilatorul este proiectat pentru ventilație continuă. Cu toate acestea, se recomandă întreținerea regulată și respectarea instrucțiunilor de siguranță.

MANUAL DE UTILIZARE BVX100WTS GORENJE

Înainte de a folosi dispozitivul pentru prima oară, vă rugăm citiți cu atenție aceste instrucțiuni și păstrați-le pentru utilizări ulterioare.

VENTILATOR

INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

Vă rugăm citiți aceste instrucțiuni

Acestea conțin multe sfaturi utile cu privire la utilizarea corectă și întreținerea ventilatorului.

AVERTIZĂRI DE SIGURANȚĂ

1. Îndepărtați ambalajul și asigurați-vă că dispozitivul nu este deteriorat. În cazul în care nu sunteti siguri, consultați centrul de service.

Nu păstrați ambalajul la îndemâna copiilor și a persoanelor cu dizabilități.

1. Dispozitivul poate fi utilizat numai în scopurile specificate în aceste instrucțiuni.
2. INSTALARE

Dispozitivul poate fi montat pe tavan, perete sau fereastră. Utilizați echipamentul de montare atașat. Țeava de evacuare a ventilatorului trebuie să aibă aerisirea în afara camerei sau în sistemul de ventilatie al clădirii.

Instalarea trebuie efectuată de către personal calificat.

1. CONEXIUNI ELECTRICE

Motorul ventilatorului trebuie să fie conectat la o sursă monofazată de alimentare, conform indicațiilor de pe plăcuța de identificare. Conectorii pentru comutator se află pe carcasa ventilatorului. Pentru a asigura o protecție adecvată IP, utilizați accesorii adecvate pentru cabluri electrice. Ventilatorul trebuie să fie montat în siguranță și conectat cu cabluri electrice cu secțiune minimă de 1 mm².

Ventilatorul nu are nevoie de cablu subteran, deoarece conform specificațiilor este un dispozitiv cu izolatie dublă (clasa 2).

Dispozitivul trebuie să fie conectat la sursa de alimentare de către un electrician calificat.

Conectați cablul ventilatorului prin intermediul unui comutator bipolar care să aibă un spațiu minim de 3 mm în toți polii.

Dispozitivul trebuie să fie conectat în conformitate cu standardele naționale. Nu atingeti aparatul cu mâinile umede sau ude!

Nu atingeti aparatul atunci când sunteti desculti!

1. Înainte de curățare sau de întreținere, opriți sursa de alimentare cu ajutorul comutatorului bipolar sau deconectați fișa.
2. În cazul unei defectiuni sau disfuncționalități, opriți aparatul și nu încercați să umblați la el. Dacă sunt necesare reparații, vă rugăm să contactați centrul service. Insistați întotdeauna să se folosească piese de schimb originale.
3. Atunci când aparatul nu este în uz, deconectați-l de la sursa de alimentare.
4. Temperatura maximă admisă a camerei în care este instalat aparatul este de 40°C.
5. Dispozitivul nu trebuie utilizat nesupravegheat de către copii, persoane cu dizabilități sau persoane cu capacități reduse.

Copiii ar trebui să fie întotdeauna supravegheați pentru a nu se juca cu aparatul.

1. Nu utilizați dispozitivul în apropierea materialelor inflamabile sau a vaporilor acestora (benzină, alcool, insecticide).
2. Împiedicați fluxul de gaze arse în încăpere, în cazul dispozitivelor instalate, cu o cameră de ardere deschisă.
3. Nu modificati dispozitivul.
4. Nu expuneti aparatul la condiții meteorologice (ploaie, soare, etc).
5. Verificați dispozitivul în mod regulat. În caz în care identificați defecte, întrerupeți utilizarea aparatului.
6. În caz de cădere sau impact puternic, aparatul trebuie să fie verificat de către personal calificat.
7. Încăperea în care este instalat ventilatorul trebuie să fie ventilată adecvat pentru a asigura funcționarea eficientă.
8. Nu acoperiți senzorul de umiditate sau senzorul de mișcare.

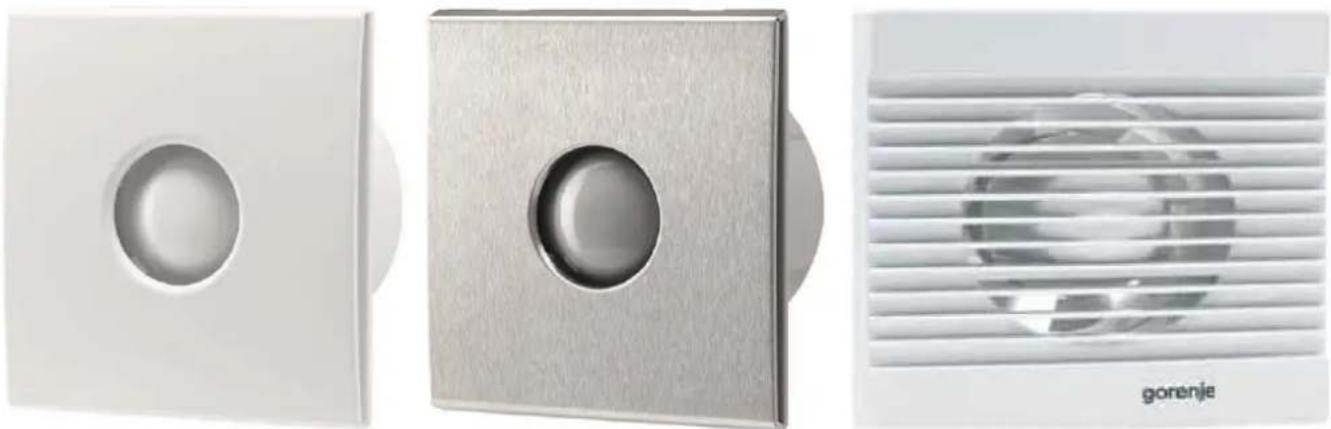

MODELE

- Modele standard

Acest model este pornit/oprit cu ajutorul unui comutator de alimentare.

Modele: V - 100, V - 200, V - 300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

• Modelul cu timer (T - timer)

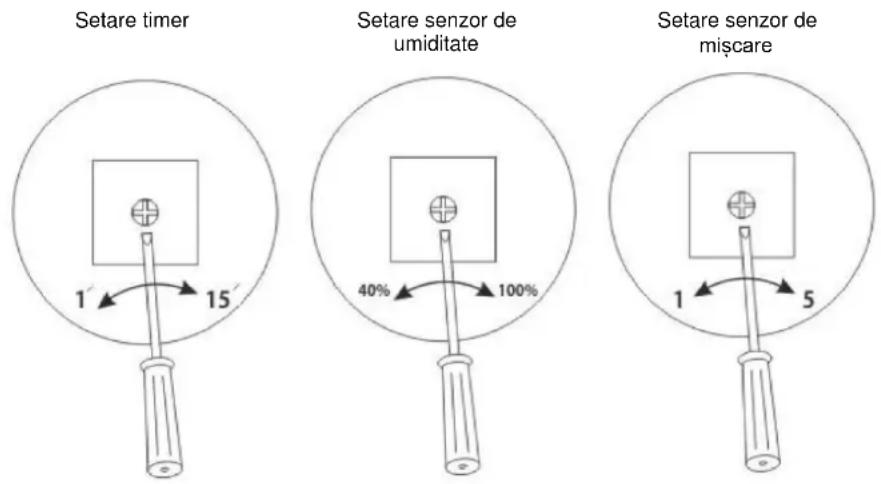

Acest model este echipat cu un temporizator care permite funcționarea ventilatorului după oprirea comutatorului. Timpul de întârziere implicită este de aproximativ 3 minute . Cronometrul poate fi setat de la 1 la 25 de minute.

Modele: BVX ____ WTS, BVX_STS.

- Model cu senzor de umiditate (H - umiditate)

Acest model este echipat cu un senzor de umiditate, care este activat atunci când umiditatea relativă din cameră depășește valoarea setată. Intervalul de reglare este între 40 % și 90 %. Acest model este, de asemenea, echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Modele : BVX ____ WHS, BVX SHS.

- Modul cu un senzor de mișcare pentru a porni ventilatorul

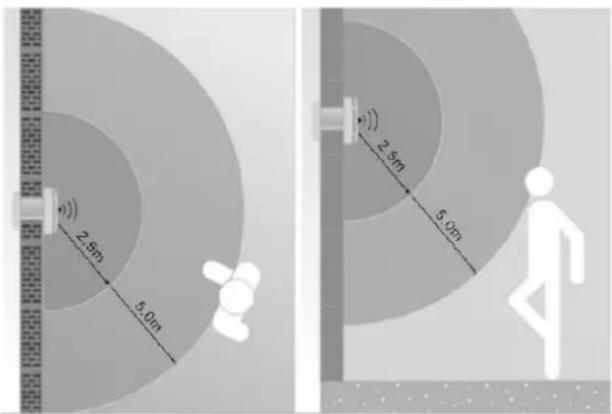

Modulul este echipat cu un senzor infraroșu care pornește ventilatorul în cazul detectării unei persoane în cameră. Sensibilitatea la detectarea unei persoane poate fi setată între 1 și 5 m. Acest modul este echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Model: BV MSS.

AMPLASARE ŞI MONTARE

1. Montați ventilatorul la o înălțime cât mai mare. Înălțimea minimă este de 2,3 m de la sol.
2. Montați ventilatorul vizavi de principala sursă de aer care trebuie să fie schimbată, la cel putin 30 mm de la marginea peretelui și a tavanului.
3. Montați ventilatorul cât mai aproape posibil de sursa de vapori sau miros, dar destul de departe, pentru a nu putea fi atins de o persoană aflată în duș sau baje.
4. Dacă ventilatorul este instalat într-o cameră cu încălzire pe gaz, radiator electric, etc, instalatorul trebuie să se asigure că există suficient aer de înlocuire pentru a preveni ventilatorul să aspire tot aerul înapoi prin capac (capacul poate fi livrat ca echipament suplimentar).
5. Respectati legislatia natională în domeniul constructiilor.

AVERTISMENT: Înainte de instalare, sursa de alimentare trebuie să fie deconectată.

NOTĂ: Conexiunea electrică trebuie să fie realizată de către un electrician calificat.

MONTAREA PE PERETE

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde valorii indicate pe plăcuta de identificare.
2. Asigurați-vă că nu există instalații de apă sau instalații electrice în perete, și apoi pregătiți o gaură de dimensiuni corespunzătoare. Canalul ar trebui să fie ușor înclinat spre peretele exterior, permitând astfel eventuala evacuare a apei de ploaje. Faceti o gaură și efectuati conexiunea.
3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe perete și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.
4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toți polii.
5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.
6. Puneti la loc capacul frontal și capacul exterior (capacul exterior nu este inclus).

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Verificați să nü existe obstacole pe fereastră, precum ramele ferestrelor, balamalele. Să existe suficient spatiu pentru amplasare.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe geam marcati și tăjiati corespunzător.

4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toti polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.

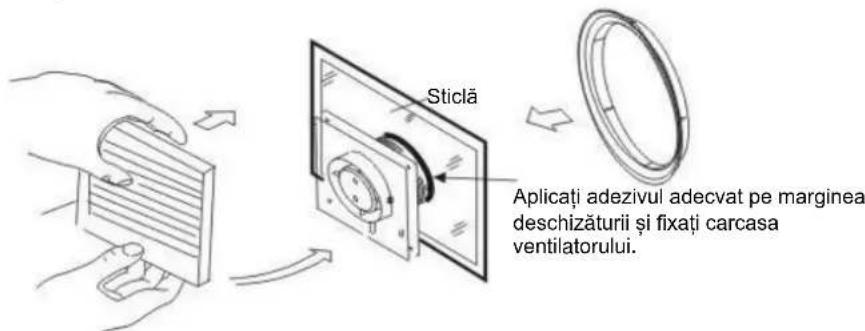

6. Utilizați adezivul adecvat pentru fixarea carcasei ventilatorului pe suprafața de sticlă

7. Puneti la loc capacul frontal al ventilatorului.

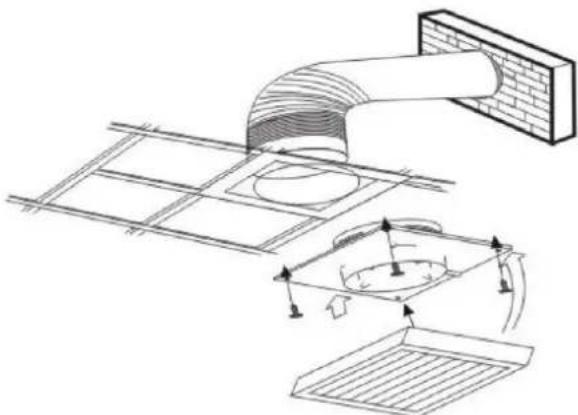

MONTAREA PE TAVAN

1. Înainte de conectarea la sursa de alimentare, asigurati-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Selectati locul potrivit pentru ventilator si tăiati corespunzător.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe tavan și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.

4. Conectați cablul la ventilator cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toți polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul de tavan.

6. Puneti la loc capacul frontal.

7. Evacuarea ventilatorului trebuie să aibă aerisirea în afara clădiri prin conducte de ventilatie. Instalati capacul exterior (nu este furnizat).

1. Ventilatoarele au izolatie dublă și nu necesită împământare.
2. Asigurați-vă că în ventilatoarele montate pe peretii despărțitori nu există gaze care se întorc în cameră de la aparate de încălzire sau orice alt tip de dispozitiv.
3. L - conectați cablul de fază

N - conectați cablul neutru

T - faceți conexiunea electrică pentru lumină și comutator (ventilator cu temporizator sau ventilator cu senzor de umiditate)

Scheme pentru cablare electrică

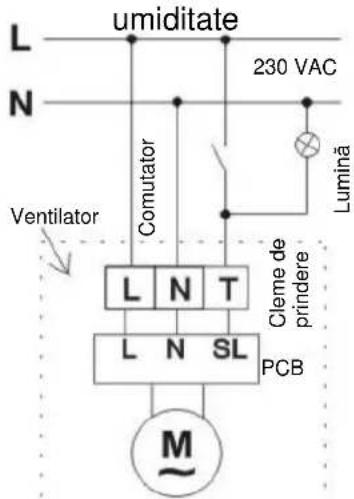

Cu lumină:

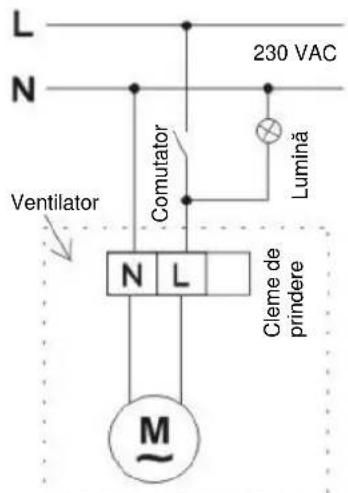

Schemă pentru cablare - modele standard

Schemă pentru cablare - modele cu temporizator/senzor de

Schemă pentru cablare cu senzor de mișcare

Fără lumină:

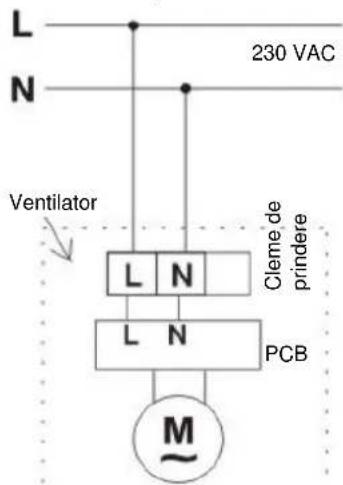

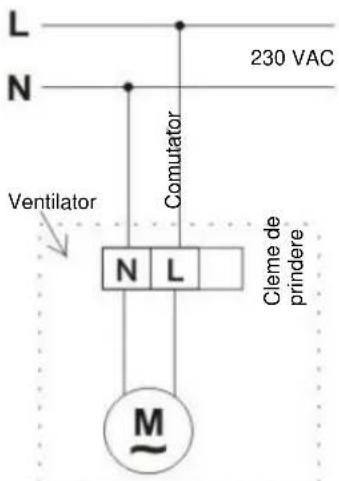

Schemă pentru cablare - modele standard

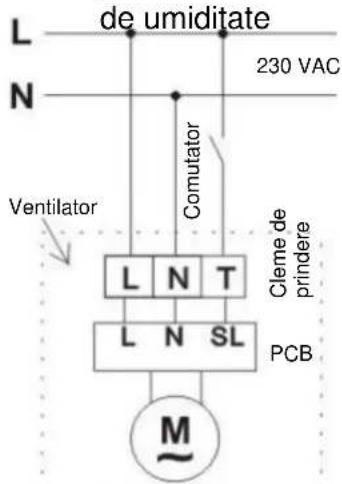

Schemă pentru cablare - modele cu temporizator/senzor

ÎNTRETINERE

1. Înainte de curățare, opriți ventilatorul.
2. Nu folosiți benzină, benzen sau alte produse chimice.
3. Asigurați-vă că apa nu intră în contact cu componentele electrice, cum ar fi comutatorul sau motorul.
4. Nu scufundați lame sau alte piese din rășini sintetice, în apă la o temperatură mai mare de 60° C.
5. Nu expuneți ventilatorul la temperaturi ridicate și la lumina directă a soarelui.

CARACTERISTICI

MODEL	TENSIUNE ELECTICĂ (V/Hz)	VITEZĂ (rot./min.)	FLUX DE AER (m3/h)	PUTERE (W)	DIMENSIUNE (mm)
Flux de aer 100	220-240/50	2450	100	15	100
Flux de aer 200	220-240/50	2250	195	20	120
Flux de aer 300	220-240/50	1450	320	25	150
Diametru 100 Alb	220-240/50	2300	70	15	100
Diametru 100 Alb cu temporizator	220-240/50	2300	70	15	100
Diametru 120 Alb cu senzor de umiditate/timer	220-240/50	2100	120	20	120
Diametru 150 Oțel inoxidabil cu senzor de umiditate/temp orizator	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

* Senzor de mișcare optional pentru pornirea ventilatoarelor Gorenje.
