BVX100WTS - вентилятор GORENJE - Бесплатное руководство пользователя

Тип продукта	Осевой вентилятор
Модель	BVX100WTS
Производитель	Gorenje
Напряжение	220-240 В / 50 Гц
Номинальная мощность	15 Вт
Воздушный поток	70 м³/ч
Скорость	2300 об/мин
Диаметр воздуховода	100 мм
Класс защиты	Класс II (двойная изоляция)
Диапазон таймера	от 1 до 25 минут
Варианты монтажа	Стена, потолок, окно
Минимальная высота установки	2,3 м от пола
Максимальная температура в помещении	40 °C
Материал корпуса	Белый пластик
Нетто вес	~1,5 кг
Размеры (Ш x В x Г)	~200 x 200 x 120 мм
Тип управления	Биполярный настенный выключатель (не входит в комплект)
Обслуживание	Протирать влажной тканью; без химикатов
Функции безопасности	Отключайте питание перед очисткой; заземление не требуется
Входящие в комплект аксессуары	Монтажный комплект, кабельный ввод

Часто задаваемые вопросы - BVX100WTS GORENJE

Как установить вентилятор Gorenje BVX100WTS на стену?

Сначала отключите питание. Снимите переднюю крышку, отметьте и просверлите четыре отверстия для крепления и одно для кабельного ввода. Подключите кабель через биполярный выключатель (мин. зазор контактов 3 мм). Закрепите вентилятор на стене с помощью прилагаемых винтов, затем установите переднюю крышку. Убедитесь, что воздуховод слегка наклонен для стока дождевой воды.

Можно ли установить вентилятор на стеклянное окно?

Да. Отметьте и вырежьте отверстие в стекле, нанесите подходящий клей для фиксации корпуса вентилятора, затем установите вентилятор. Электрическое подключение должно выполняться квалифицированным электриком.

Как работает таймер на BVX100WTS?

Таймер задерживает отключение вентилятора после выключения выключателя. Задержка по умолчанию составляет около 3 минут, но вы можете отрегулировать ее от 1 до 25 минут с помощью внутреннего триммера.

Требует ли вентилятор заземления?

Нет. Вентилятор имеет двойную изоляцию (класс II) и не требует провода заземления. Однако он должен быть подключен через биполярный выключатель.

Какова максимальная температура в помещении для безопасной работы?

Максимально допустимая температура в помещении составляет 40 °C. Не устанавливайте вентилятор в средах, превышающих эту температуру.

Как чистить вентилятор?

Отключите вентилятор от питания. Протрите внешние поверхности влажной тканью. Не используйте бензин, бензол или химикаты. Избегайте попадания воды на двигатель или выключатель. Не погружайте детали в воду выше 60 °C.

Какова производительность воздушного потока BVX100WTS?

Вентилятор обеспечивает 70 м³/ч при скорости 2300 об/мин, с потребляемой мощностью 15 Вт.

Можно ли использовать вентилятор в ванной комнате?

Да, но убедитесь, что он установлен на высоте не менее 2,3 м от пола и вдали от прямых источников воды. Вентилятор не должен быть доступен для прикосновения человеком, находящимся в душе или ванне.

Какие запасные части доступны для этого вентилятора?

Оригинальные запасные части, такие как двигатели, лопасти и крышки, доступны в сервисных центрах Gorenje. Всегда настаивайте на оригинальных деталях.

Подходит ли вентилятор для непрерывной работы?

Да, вентилятор предназначен для непрерывной вентиляции. Однако рекомендуется регулярное техническое обслуживание и соблюдение правил безопасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BVX100WTS GORENJE

ВЕНТИЛЯТОР – ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

RUS

VENTILATOR – INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

RO

VENTILÁTOR – NÁVOD PRE MONTÁŽ A POUŽITIE

SK

ВЕНТИЛАТОР – ИНСТРУКЦИИ ЗА МОНТАЖ И УПОТРЕБА

BG

Slovenščina

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pred prvo uporabo klimatske naprave natančno preberite ta navodila ter jih shranite za nadaljnjo uporabo.

VENTILATOR

NAVODILA ZA MONTAŽO IN UPORABO

Прежде чем пользоваться устройством, внимательно прочитайте инструкцию и сохраните ее для дальнейшего использования.

ВЕНТИЛЯТОР

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

Прочитайте эту инструкцию

В ней содержится много полезных советов относительно надлежащего использования и обслуживания вентилятора. Соответствующие предупредительные меры с вашей стороны могут значительно сэкономить ваше время и средства в течение всего периода эксплуатации вентилятора.

ПРЕДОСТЕРЕЖЕНИЯ ОТНОСИТЕЛЬНО БЕЗОПАСНОСНОГО ИСПОЛЬЗОВАНИЯ

1. Распакуйте прибор и убедитесь, что он не поврежден. Если у вас возникли сомнения, обратитесь за консультацией в сервисный центр.

Храните упаковку в недоступном для детей и физически ограниченных людей месте.

1. Прибор можно использовать только по назначению, как указано в этой инструкции.

2. УСТАНОВКА

Прибор можно устанавливать на потолок, стену или окно. Используйте крепежное оборудование, входящее в комплект вентилятора. Вытяжное отверстие должно быть направлено за пределы помещения или в вентиляционную систему здания.

Установку вентилятора должен выполнять квалифицированный специалист.

1. ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

Двигатель вентилятора должен быть подключен к однофазному источнику питания, как указано в паспортной табличке. Соединители для выключателя находятся на корпусе вентилятора. Для обеспечения надлежащего уровня защиты IP используйте соответствующую арматуру для электрических кабелей. Вентилятор должен быть надежно установлен и соединен с электрическими кабелями с площадью поперечного сечения не менее 1 мм². Вентилятор не требует заземления, так как он оснащен двойной изоляцией (класса 2).

Прибор должен подключать к сети питания квалифицированный электрик.

Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

Прибор необходимо подключать в соответствии с местными стандартами.

Не дотрагивайтесь до прибора влажными или мокрыми руками!

Не дотрагивайтесь до прибора, если вы без обуви! Прежде чем производить очистку или обслуживание, выключите питание прибора при помощи биполярного выключателя или отключите его от электросети.

1. В случае возникновения неисправностей или ненадлежащего функционирования выключите прибор и не пытайтесь отремонтировать его самостоятельно. Если необходим ремонт, обратитесь в сервисный центр. Всегда используйте только оригинальные запасные детали

2. Если вы не пользуетесь прибором, отключите его от электросети.

3. Максимально допустимая температура воздуха в комнате, где установлен прибор, составляет 40 °C.

4. Прибор не должен использоваться детьми, инвалидами или лицами с ограниченными физическими возможностями без присмотра.

Дети нуждаются в постоянном присмотре, чтобы быть уверенными, что они не играют с прибором.

1. Не используйте прибор вблизи от легковоспламеняющихся материалов или их испарений (таких, как бензин, спирт, инсектициды).

2. Примите меры для предотвращения притока продуктов сгорания в комнату в случае наличия приборов с открытой камерой сгорания.

3. Не изменяйте конструкцию прибора.

4. Не подвергайте прибор воздействию неблагоприятных погодных условий (таких, как дождь, солнце и т. п.).

5. Регулярно осматривайте прибор. При выявлении дефектов прекратите его использование.

6. В случае падения или сильного удара прибор должен проверить квалифицированный специалист.

7. В помещение, где установлен вентилятор, должно поступать достаточное количество воздуха для надлежащего функционирования прибора. Не закрывайте датчики влажности и движения.

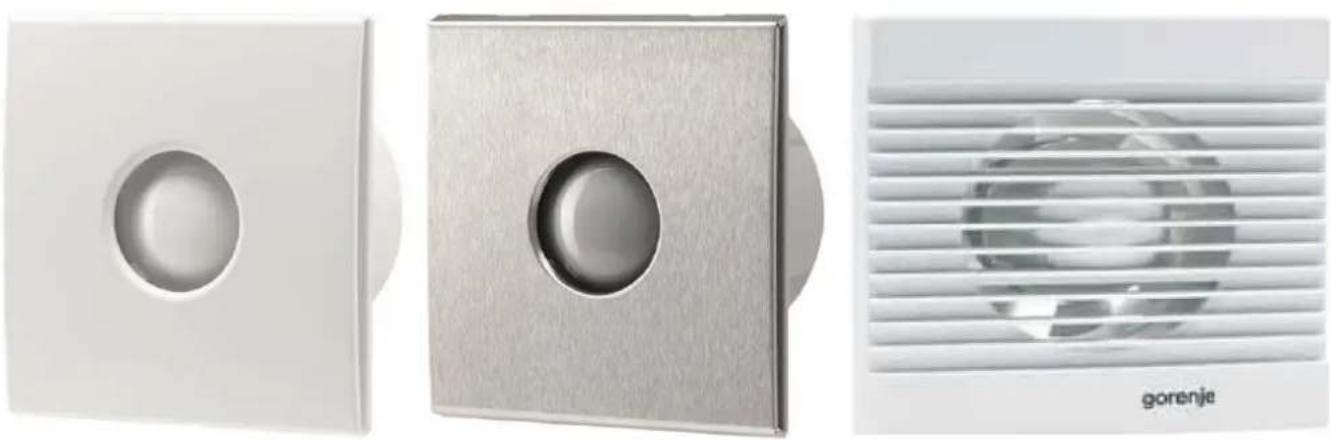

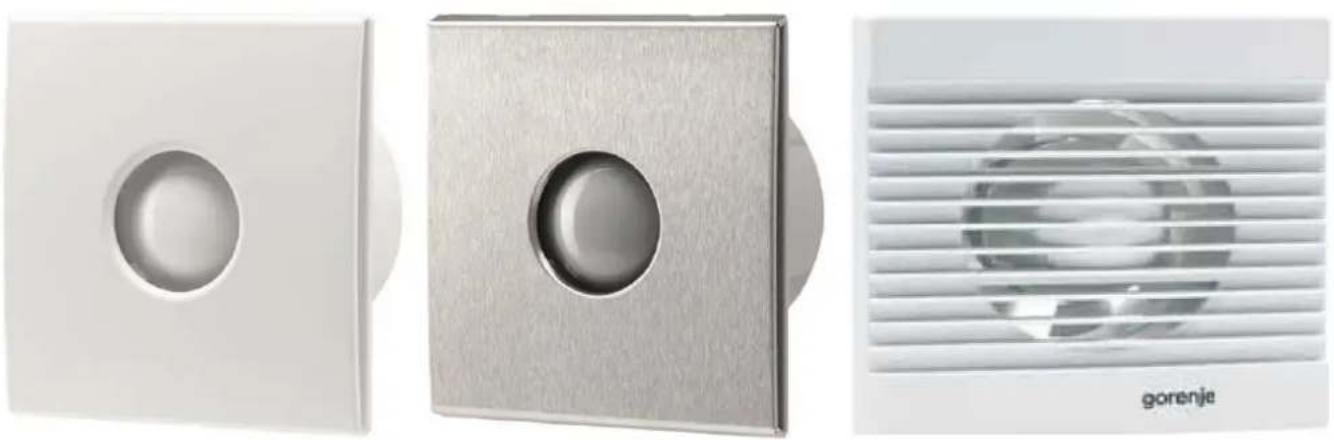

МОДЕЛИ

- Стандартные модели

Эта модель включается и выключается при помощи выключателя питания. Модели: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS ...

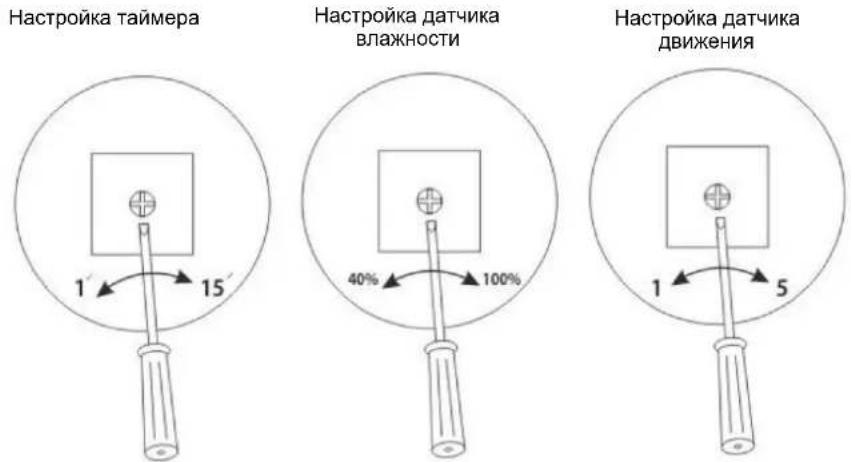

• Модель с таймером (Т — таймер)

Эта модель вентилятора оборудована таймером, благодаря которому вентилятор может продолжать работать после его выключения при помощи выключателя. Предварительно настроенное время задержки выключения составляет около 3 минут. Таймер можно настроить в диапазоне от 1 до 25 минут.

Модели: BVX ____ WTS, BVX_STS.

• Модель с датчиком влажности (Н — влажность)

Эта модель оборудована датчиком влажности, который срабатывает, когда относительная влажность в комнате превышает заданное значение. Диапазон настройки составляет от 40 до 90 %. Эта модель также оборудована таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модели: BVX ____ WHS, BVX SHS.

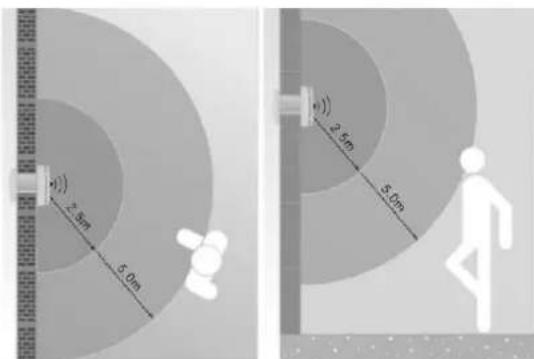

- Модуль с датчиком движения, включающий вентилятор

Модуль оборудован инфракрасным датчиком, который включает вентилятор, если в комнате находится человек. Расстояние выявления присутствия человека можно настраивать в диапазоне от 1 до 5 м. Этот модуль оборудован таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модель: BV MSS.

РАЗМЕЩЕНИЕ И УСТАНОВКА

1. Устанавливайте вентилятор как можно выше в комнате. Минимальная высота должна составлять 2,3 м от пола.
2. Устанавливайте вентилятор напротив основного источника воздуха, который необходимо выводить из комнаты, на расстоянии не менее 30 мм от края стены и потолка.
3. Устанавливайте вентилятор как можно ближе к источнику испарения или запаха, однако достаточно далеко, чтобы человек, принимающий душ или ванну, не мог до него случайно дотронуться.
4. При установке вентилятора в помещении с газовым отоплением, электрическими отопительными приборами и т. п. установщик должен убедиться, что в комнате достаточно компенсационного воздуха, чтобы предотвратить всасывание вентилятором воздуха в обратном направлении через колпак (вентилятор может дополнительно комплектоваться колпаком).
5. Соблюдайте нормы местного строительного законодательства.

ВНИМАНИЕ! Прежде чем устанавливать вентилятор, убедитесь в том, что он выключен из сети питания.

ПРИМЕЧАНИЕ. Подключение вентилятора к электросети должен выполнять квалифицированный электрик.

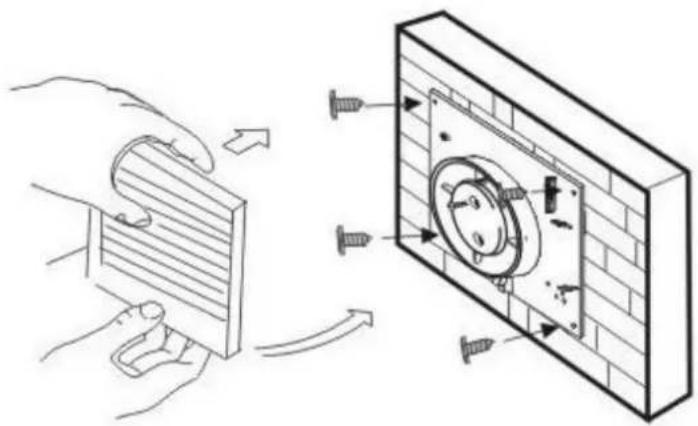

УСТАНОВКА НА СТЕНЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжения сети соответствует величине, указанной на паспортной табличке вентилятора.
2. Убедитесь в том, что в нужном участке стены не проложены трубы системы водоснабжения или кабели электропроводки, а затем сделайте отверстие необходимого размера. Канал должен быть расположен под небольшим наклоном к внешней стене, чтобы избежать попадания в него дождевой воды. Сделайте отверстие и подождите, пока уляжется пыль, прежде чем выполнять подключение.
3. Снимите переднюю крышку вентилятора. Разместите вентилятор на стене и обозначьте в четырех местах точки для его установки и кабельного ввода. Просверлите отверстия.
4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.
5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.
6. Установите на место переднюю крышку и внешний колпак (внешний колпак в состав комплекта не входит).

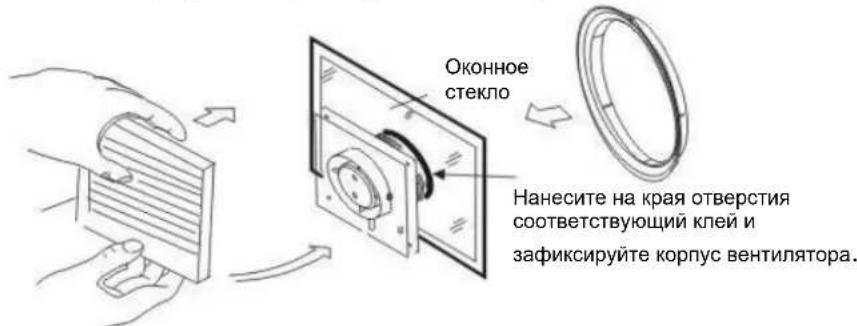

УСТАНОВКА НА ОКОННОМ СТЕКЛЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Убедитесь в том, что в месте установки на окне нет препятствий, таких как оконные рамы, соединения. Отведите достаточно места для корпуса вентилятора.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на оконном стекле, обозначьте и прорежьте необходимые отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.

6. Используйте соответствующий клей для фиксации корпуса вентилятора на оконном стекле.

7. Установите на место переднюю крышку вентилятора

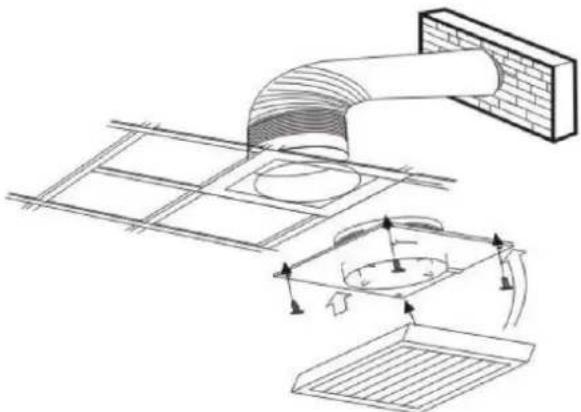

УСТАНОВКА НА ПОТОЛКЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Выберите соответствующее место для вентилятора и вырежьте отверстие.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на потолке и обозначьте в четырех местах точки для его установки и место кабельного ввода. Просверлите отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на потолке.

6. Установите на место переднюю крышку

7. Вытяжное отверстие должно быть направлено за пределы здания через систему вентиляционных труб. Установите внешний колпак (в состав комплекта не входит).

ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

1. Вентиляторы оснащены двойной изоляцией и не требуют заземления.

2. При установке вентилятора на перегородках убедитесь в том, что в помещение не поступают газы от отопительных или любых других приборов.

3. L — подсоединение фазного провода

N — подсоединение нейтрального провода

Т — подсоединение напряжения для освещения или для выключателя (вентилятор с таймером или вентилятор с датчиком влажности)

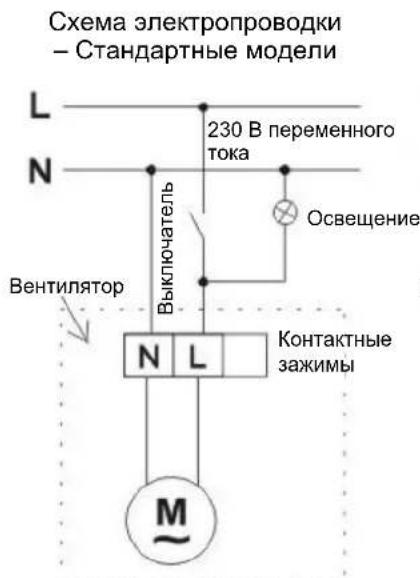

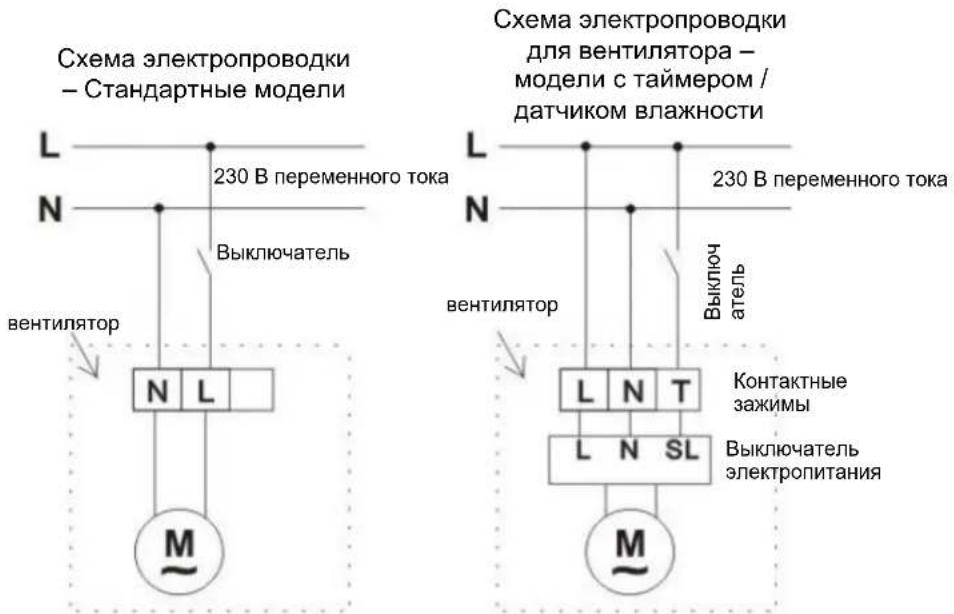

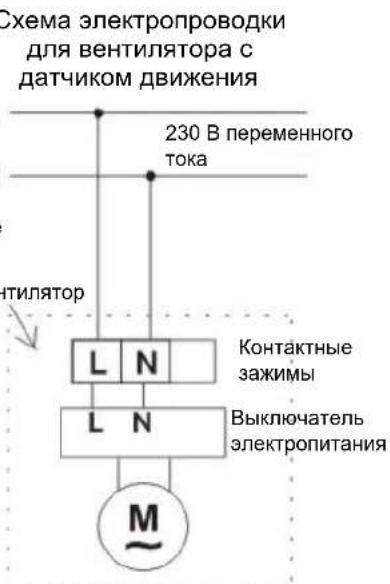

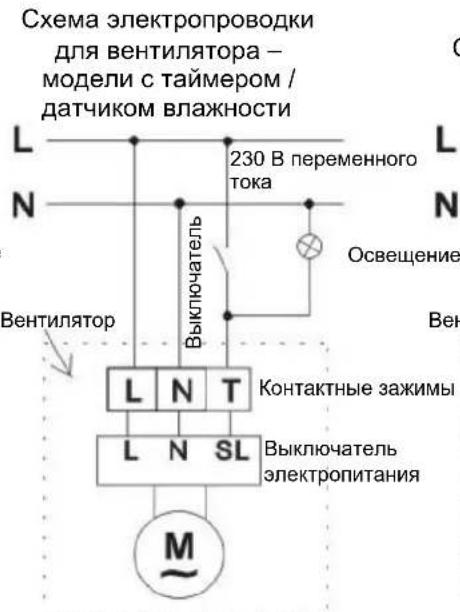

Схемы электропроводки

С освещением:

Без освещения:

ОБСЛУЖИВАНИЕ

1. Прежде чем чистить вентилятор, выключите его.
2. Не используйте для чистки бензин, бензол или другие химические вещества.
3. Избегайте контакта воды с электрическими узлами вентилятора, такими как выключатель и двигатель.
4. Не погружайте лопасти или другие детали вентилятора, изготовленные из синтетических смол, в воду, температура которой превышает 60 °C.
5. Не подвергайте вентилятор воздействию высоких температур и прямых солнечных лучей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРЯЖЕНИЕ (В/Гц)	СКОРОСТЬ (об./мин.)	РАСХОД ВОЗДУХА (м3/час)	МОЩНО СТЬ (Вт)	РАЗМЕР (мм)
Расход воздуха 100	220-240/50	2450	100	15	100
Расход воздуха 200	220-240/50	2250	195	20	120
Расход воздуха 300	220-240/50	1450	320	25	150
Диаметр 100 Белый	220-240/50	2300	70	15	100
Диаметр 100 Белый с таймером	220-240/50	2300	70	15	100
Диаметр 120 Белый с датчиком влажности / таймером	220-240/50	2100	120	20	120
Диаметр 150 Из нержавеющее й стали с датчиком влажности / таймером	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Дополнительный датчик движения для установки на вентиляторах Gorenje
