IP1202 - Камера безпеки ACME - Безкоштовний посібник користувача

Тип продукту	Камера безпеки (для приміщення/вулиці, тільки для приміщення)
Розміри (Д x В x Ш)	65 мм x 84 мм x 55 мм
Вага	96 г (без кабелю)
Джерело живлення	Адаптер AC/DC USB; DC 5V, 1A
Роздільна здатність відео	1920 x 1080 (Full HD) при 15 кадрах/с
Формат відео	MP4 (H.264) з моно звуком
Роздільна здатність сенсора	2 Мп
Об'єктив	Фокусна відстань 1.45 мм, діафрагма f/2.0, кут 180°, фіксований фокус
Підключення	Wi-Fi 2.4 ГГц, b/g/n (5 ГГц не підтримується)
Розширювана пам'ять	Карта micro SD до 32 ГБ (потрібен клас 10)
Ємність запису	До 110 годин на карті 32 ГБ
Мобільний додаток	GuardVR (Android 4.4+ / iOS 8.0+)
Дальність виявлення руху	До 8 метрів
Дальність інфрачервоного нічного бачення	До 8 метрів
Кріплення	Магнітна основа, пінопластова прокладка для немагнітних поверхонь, металеве кріплення з гвинтами
Вміст коробки	Камера, основа, металеве кріплення, пінопластова прокладка, USB-адаптер 5V, кабель micro USB, шпилька для скидання, гвинти (x2), дюбелі (x2)
Заходи безпеки	Не розбирайте, тримайте подалі від води та тепла
Гарантія	Термін, зазначений на упаковці; дійсна з оригінальним документом про покупку та гарантійним талоном
Символ WEEE	Не викидайте як побутові відходи; утилізуйте належним чином
Декларація відповідності	Відповідає вимогам RED 2014/53/EC та RoHS 2011/65/EU; доступна за посиланням http://www.acme.eu/en-us/declarations-conformity

Часті запитання - IP1202 ACME

Як скинути камеру до заводських налаштувань?

Вставте шпильку для скидання в отвір кнопки скидання та утримуйте щонайменше 5 секунд, поки не почуєте голосове повідомлення. Зачекайте, поки синій світлодіод не почне швидко блимати, що вказує на готовність камери до парування.

Яку мережу Wi-Fi підтримує камера?

Камера підтримує лише мережі Wi-Fi 2.4 ГГц (b/g/n). Вона не підтримує мережі 5 ГГц. Переконайтеся, що ваш маршрутизатор налаштований на 2.4 ГГц.

Як спарувати камеру з додатком?

Після скидання відкрийте додаток GuardVR, натисніть 'Додати камеру', потім 'Налаштувати камеру'. Додаток видасть звук; тримайте телефон біля камери. Введіть пароль Wi-Fi та дотримуйтесь підказок.

Який тип карти micro SD слід використовувати?

Використовуйте карту micro SD ємністю до 32 ГБ із класом швидкості 10. Вставляйте або виймайте карту лише тоді, коли камеру вимкнено з живлення.

Як створити пароль для камери?

Під час початкового налаштування вам буде запропоновано створити пароль. Він має містити щонайменше 8 символів, включати велику літеру, малу літеру та цифру.

Чи може камера записувати без Wi-Fi?

Так, відеозаписи зберігаються безпосередньо на карту micro SD, навіть якщо з'єднання Wi-Fi втрачено. Пізніше ви можете передати їх через додаток або вийнявши картку.

Як увімкнути сповіщення про виявлення руху?

Перейдіть до 'Розширених налаштувань' у додатку та увімкніть виявлення руху та сповіщення. Можливо, також потрібно дозволити сповіщення в налаштуваннях телефону.

Які два режими запису?

Камера підтримує два режими: 1) Запис відео при виявленні руху (починається, коли виявлено рух), 2) Безперервний запис (перезаписує найстаріші файли, коли пам'ять заповнена).

Як закріпити камеру на немагнітній поверхні?

Використовуйте двобічну пінопластову прокладку, щоб прикріпити основу камери безпосередньо до поверхні. Або встановіть металеве кріплення за допомогою гвинтів і дюбелів, а потім прикріпіть магнітну основу до кріплення.

Що робити, якщо камера не підключається?

Скиньте налаштування камери та повторіть процес налаштування. Переконайтеся, що ваш телефон підключено до мережі Wi-Fi 2.4 ГГц, камера знаходиться в зоні дії, а ваш маршрутизатор не блокує P2P-з'єднання.

ПОСІБНИК КОРИСТУВАЧА IP1202 ACME

Технічні характеристики

Відео: МР4 (Н.264) 1920 x 1080, 15 кадрів в секунду з монофонічним звуком Роздільна здатність датчика: 2 Мп

Оптика: фокусна відстань — 1,45 мм; діафрагма — f2.0; кут поля зображення об'єктива — 180°, фіксована фокусна відстань

Живлення: USB-адаптер живлення змін. та пост. струму; 5 В пост. струму, 1 А Під'єднання: бездротова мережа, 2,4 ГГц, b/g/n

Пам'ять, що розширюється: карта micro SD ємністю до 32 ГБ (потребна швидкість 10-го класу)

Обсяг відеозаписів: до 110 годин

Додаток: GuardVR для OC Android 4.4 або вище; OC iOS 8.0 або вище

Інші функції: виявлення руху: до 8 метрів; інфрачервоне нічне бачення: до 8 метрів

Розміри: 65 (Д) × 84 (В) × 55 (Г) мм

1. Камера
2. Основа камери
3. Металева підставка
4. 2-стороння прокладка з піноматеріалу

5. USB-адаптер на 5 В

6. Кабель micro USB

7. Шпилька для скидання налаштувань камери
8. Гвинти (2 шт.)
9. Анкери (2 шт.)

Огляд камери

7 2 1

3 4

5 6

1. Світлодіодний індикатор
2. Мікрофон
3. Динамік
4. Роз'єм для зарядки micro USB
5. Кнопка скидання
6. Роз'єм для карт micro SD*
7. Датчик нічного бачення

* Ця камера підтримує карти micro SD ємністю до 32 ГБ. Під час встановлення або виймання карти micro SD камера повинна бути вимкненою.

Скидання налаштувань камери

Налаштування камери повинні бути скинуті при першому сполученні, зміні облікового запису користувача або бездротової мережі.

1. Вставте шпильку для скидання налаштувань камери в отвір кнопки скидання.
2. Натисніть та утримуйте шпильку протягом принаймні 5 секунд, поки не почуєте звуковий сигнал.
3. Зачекайте, поки камера перезавантажиться, а синій світлодіодний індикатор на передній панелі не почне швидко блимати. Голос з камери повідомить, що камера готова до сполучення.

1. Під'єднайте кабель micro USB до роз'єму micro USB на задній панелі камери.
2. Під'єднайте адаптер живлення до електричної розетки.
3. Виконайте скидання налаштувань камери (за необхідності).
4. Зачекайте близько 30 секунд, щоб камера завантажилася.
5. Камера готова до сполучення.

Налаштування додатку та здійснення сполучення

1. Відкрийте сторінку онлайн-магазину App Store (для OC iOS) або Google Play Store (для OC Android) на своєму мобільному пристрої. Знайдіть додаток GuardVR, потім завантажте та встановіть його на свій пристрій. Під час установки та запуску додатку погоджуйтеся з усіма запитами забезпечення безпеки, інакше додаток може працювати неправильно.

QR-коди для швидкого завантаження:

Для пристроїв, що працюють Для пристроїв, що працюють на OC iOS на OC Android

1. Переконайтеся, що мобільний пристрій підключено до бездротової мережі, запустіть додаток і торкніться кнопки «Add a camera» (Додати камеру).

A. Натисніть кнопку «Setup camera» (Налаштування камери), якщо камера налаштовується вперше.
В. Переконайтеся, що камера готова до сполучення, а синій світлодіодний індикатор швидко блимає. Якщо це не так, виконайте операцію скидання.
С. На екрані відобразиться ім'я поточної бездротової мережі. Введите пароль доступу до бездротової мережі або залиште це поле порожнім, якщо пароль відсутній. Потім торкніться кнопки «Next» (Далі).
D. Ваш мобільний пристрій почне видавати звуковий сигнал сполучення. Відрегулюйте гучність на середній рівень і помістіть мобільний пристрій поряд з камерою, коли він під'єднується до бездротової мережі.
E. Якщо камері не вдається під'єднатися до бездротової мережі, скиньте настройки камери та повторіть всі кроки.
F. Після вдалого під'єднання вам буде запропоновано створити ім'я та пароль для камери і вибрати напрямок об'єктива камери. Пароль повинен містити принаймні 8 символів, серед яких повинні бути велика буква, мала буква та число.

3.2

A. Торкніться кнопки «Reconnect»

(Під'єднати ще раз), щоб під'єднати вже налаштовану камеру. (Переконайтеся, що камеру під'єднано до бездротової мережі — світлодіодний індикатор постійно світиться синім кольором.)

В. Відскануйте QR-код на бездротової камері або знайдіть його через бездротову мережу.
С. Введите пароль, який був створений під час першого налаштування камери.

Вимоги до бездротової мережі

• Переконайтеся, що ваш пристрій підключено до бездротової м що працює на частоті 2,4 ГГц. Бездротова мережа, що працює на частоті 5 ГГц, не підтримується.
• Переконайтеся, що камера знаходиться в межах досяжності бездротової мережі та ловить потужний сигнал.
• Переконайтеся, що ваш бездротовий маршрутизатор або точка доступу, або мережевий провайдер не блокують мережу Р2Р (однорангову мережу).

Огляд додатка

Головний екран

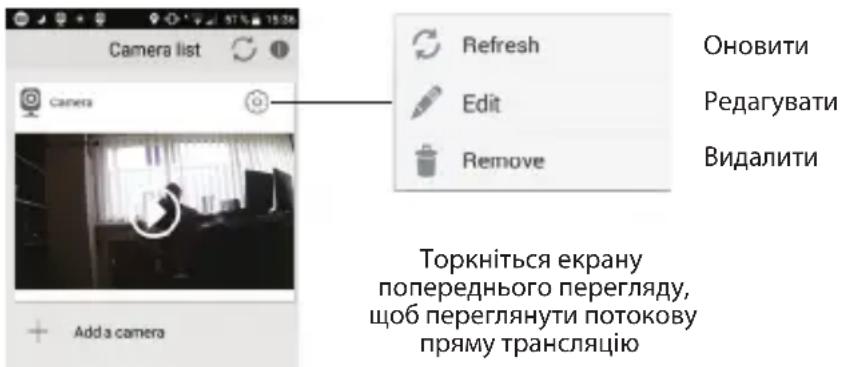

Перелік камер

Camera list Camera Refresh Edit Remove Оновити Редагувати Видалити Торкніться екрану попереднього перегляду, щоб переглянути потокову пряму трансляцію

Для користувачів OC iOS: проведіть пальцем вліво, щоб видалити камеру, та проведіть пальцем вниз, щоб оновити відеопотік.

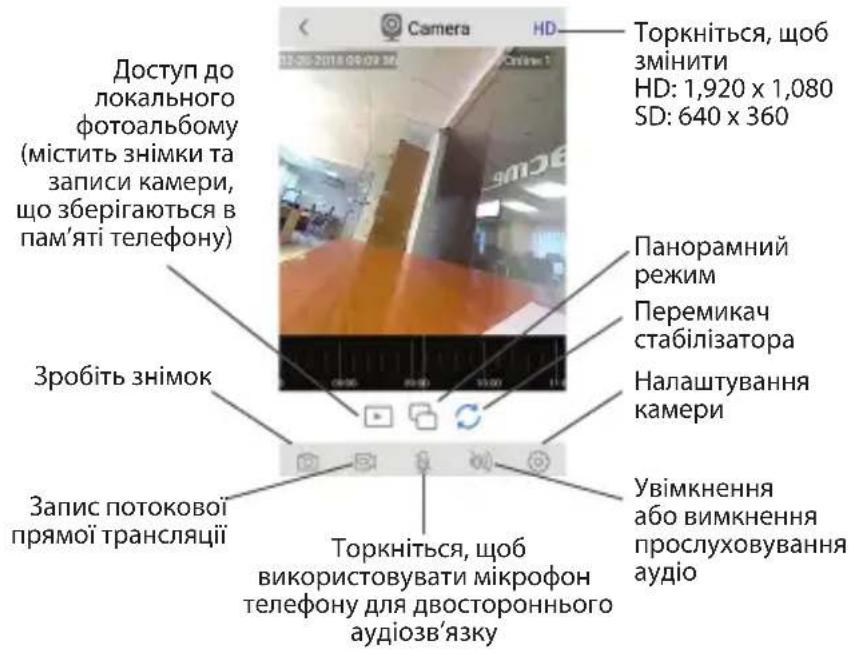

Потокова пряма трансляція камери

Доступ до локального фотоальбому (містить знімки та записи камери, що зберігаються в пам'яті телефону) Зробіть знімок Запис потокової прямої трансляції Торкніться, щоб використовувати мікрофон телефону для двостороннього аудіозв'язку Торкніться, щоб змінити HD: 1,920 x 1,080 SD: 640 x 360 Панорамний режим Перемикач стабілізатора Налаштування камери Увімкнення або вимкнення прослуховування аудіо

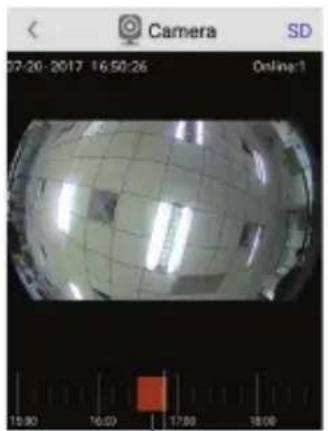

Хронологія записів

Ця камера має два режими відеозапису (відеозаписи будуть збережені на картці micro SD):

A. Запис відео при виявленні руху — запис починається тоді, коли камера виявляє рух.
В. Постійний запис відео — камера записує відео безперервно до тих пір, поки не буде заповнена її пам'ять. Коли пам'ять буде заповнено, найстаріші записи будуть перезаписані новими відеофайлами.

Відео буде записано на карту micro SD, навіть при несправності бездротового під'єднання.

Відеозаписи з камери можна перенести за допомогою смартфона й додатку GuardVR. Також можна витягти з камери карту micro SD і скористатися комп'ютером з пристроєм для читання карт пам'яти SD.

Проведіть пальцем по часовій шкалі вліво або вправо, щоб переглянути хронологію записів

Після того, як камера виконає запис, відповідне відео відобразиться в секції часової шкали записів, виділеної помаранчевим кольором.

Повідомлення

При виявленні руху ви будете повідомлені про це через додаток на своєму мобільному пристрої.

Щоб увімкнути режим виявлення руху та сигналізації, перейдіть в меню «Advanced settings» (Додаткові налаштування) та ввімкніть ці функції.

(Можливо, для отримання повідомлень від додатка вам буде потрібно ввімкнути повідомлення в налаштуваннях безпеки додатка на вашому мобільному пристрої.)

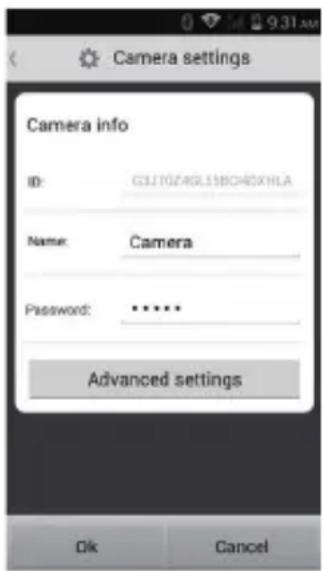

Інші налаштування в меню «Advanced settings» (Додаткові налаштування)

• Змінити пароль камери
• Налаштування запису
• Положення об'єктива камери
- Налаштування виявлення руху
• Налаштування відео
- Налаштування часу
• Оновлення прошивки камери
- Обмін QR-кодами: для додавання трансляції камери на інші пристрої
• Інформація про пристрій

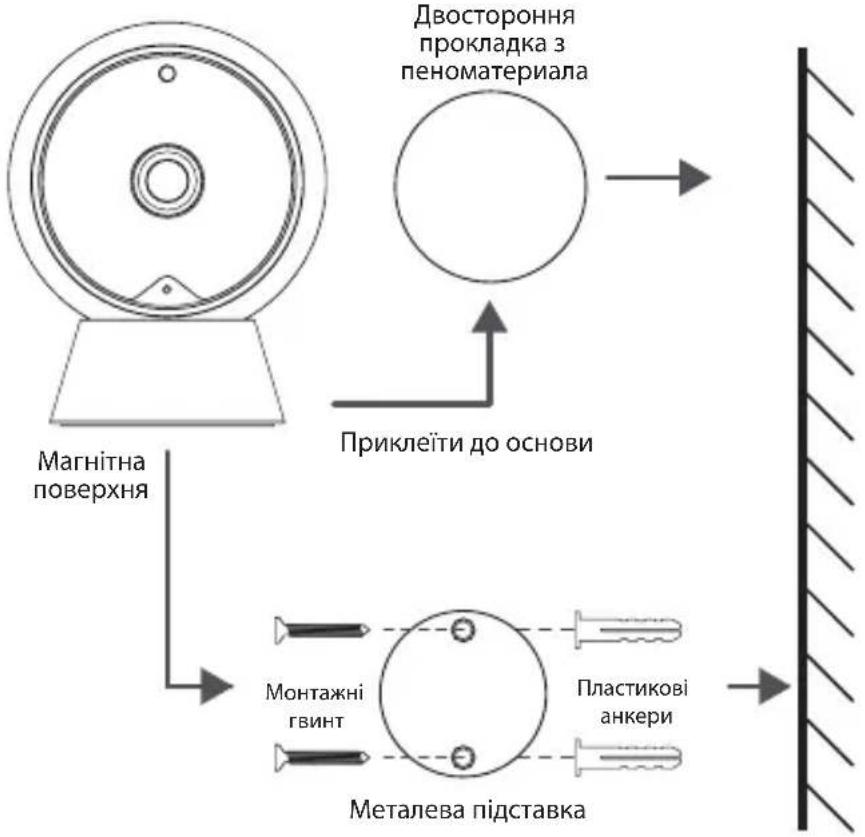

Монтажна схема камери

• Основа камери магнітне.
  • 2-стороння клейка прокладка з піноматеріалу призначена для кріплення камери до немагнітних поверхонь.
• Металева монтажна прокладка може бути встановлена на немагнітну поверхню, дозволяючи основі камери утримуватися за неї.

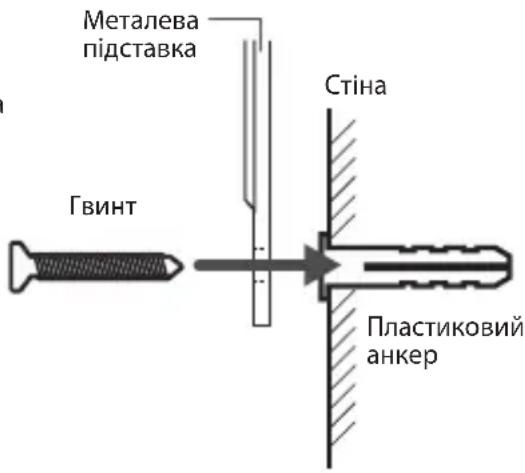

Металева підставка Стіна Гвинт Пластиковий анкер

Приклеїти до основи

Інструкції з техніки безпеки

• Не розбирайте даний пристрій та не виймайте з нього жодних деталей.
• Оберігайте даний пристрій від потрапляння у воду або інші рідини.
• Не розташовуйте даний пристрій поблизу джерел тепла та оберігайте його від нагрівання до високої температури.

Символ відходів електричного та електронного обладнання (ВЕЕО)

Використання символу ВЕЕО вказує, що цей виріб не можна обробляти як побутові відходи. Переконавшись, що цей виріб ліквідовано правильно, Ви допомагаєте захистити навколишнє середовище. Для отримання більш детальної інформації щодо утилізації цього виробу, будь ласка, зв'яжіться з Вашим місцевим органом влади, Вашим постачальником послуг з

утилізації побутових відходів або з крамницею, де Ви придбали цей виріб.

Спецификации

Видеозапис: MP4 (H.264) 1,920 x 1,080, 15 fps с моно звук

Резолюция на сензора: 2MP

Компанія «АСМЕ Europe» цим засвідчує, що це обладнання відповідає обов'язковим вимогам та іншим відповідним положенням:

Директиви RED 2014/53/EU

Директиви RoHS 2011/65/EU

Доступ до Декларації відповідності за наступним посиланням:

http://www.acme.eu/en-us/declarations-conformity
