IP1202 - Turvakaamera ACME - Tasuta kasutusjuhend

Toote tüüp	Turvakaamera (sise-/välistingimustes, ainult siseruumides kasutamiseks)
Mõõtmed (P x K x S)	65 mm x 84 mm x 55 mm
Kaal	96 g (ilma kaablita)
Toiteallikas	AC/DC USB adapter; DC 5V, 1A
Video eraldusvõime	1,920 x 1,080 (Full HD) kiirusega 15 fps
Video formaat	MP4 (H.264) monoheliga
Anduri eraldusvõime	2 MP
Objektiiv	Fookuskaugus 1,45 mm, ava f/2.0, 180° nurk, fikseeritud fookus
Ühenduvus	Wi-Fi 2,4 GHz, b/g/n (5 GHz ei toetata)
Laiendatav mälu	Micro SD kaart kuni 32 GB (Class 10 nõutud)
Salvestusmaht	Kuni 110 tundi 32 GB kaardil
Mobiilirakendus	GuardVR (Android 4.4+ / iOS 8.0+)
Liikumistuvastuse ulatus	Kuni 8 meetrit
Infrapuna öövaatluse ulatus	Kuni 8 meetrit
Paigaldamine	Magnet alus, vahtpadi mittemagnetilistele pindadele, metallkinnitus kruvidega
Karbi sisu	Kaamera, alus, metallkinnitus, vahtpadi, 5V USB adapter, mikro USB kaabel, lähtestustihvt, kruvid (x2), ankrud (x2)
Ohutusfunktsioonid	Ärge võtke lahti, hoidke eemal veest ja kuumusest
Garantii	Pakendil märgitud periood; kehtib koos originaal ostudokumendi ja garantiilehega
WEEE sümbol	Ärge visake olmejäätmete hulka; käidelge nõuetekohaselt
Vastavusdeklaratsioon	Vastab RED 2014/53/EC ja RoHS 2011/65/EU nõuetele; saadaval aadressil http://www.acme.eu/en-us/declarations-conformity

Korduma kippuvad küsimused - IP1202 ACME

Kuidas ma kaamerat lähtestan?

Sisestage lähtestustihvt lähtestusnupu avasse ja hoidke seda vähemalt 5 sekundit, kuni kuulete häälehoiatust. Oodake, kuni sinine LED hakkab kiiresti vilkuma, mis näitab, et kaamera on sidumiseks valmis.

Millist Wi-Fi võrku kaamera toetab?

Kaamera toetab ainult 2,4 GHz Wi-Fi võrke (b/g/n). See ei toeta 5 GHz võrke. Veenduge, et teie ruuter on seatud 2,4 GHz peale.

Kuidas ma kaamerat rakendusega sidun?

Pärast lähtestamist avage GuardVR rakendus, puudutage "Lisa kaamera", seejärel "Seadista kaamera". Rakendus teeb heli; hoidke telefon kaamera lähedal. Sisestage oma Wi-Fi parool ja järgige juhiseid.

Millist tüüpi micro SD kaarti peaksin kasutama?

Kasutage micro SD kaarti kuni 32 GB mahuga ja Class 10 kiirusklassiga. Sisestage või eemaldage kaart ainult siis, kui kaamera on vooluvõrgust eemaldatud.

Kuidas ma loon kaamerale parooli?

Esmasel seadistamisel palutakse teil luua parool. See peab olema vähemalt 8 tähemärki pikk ja sisaldama suurt tähte, väikest tähte ja numbrit.

Kas kaamera salvestab ilma Wi-Fi-ta?

Jah, videosalvestused salvestatakse otse micro SD kaardile isegi siis, kui Wi-Fi ühendus katkeb. Saate need hiljem rakenduse kaudu või kaardi eemaldamise teel üle kanda.

Kuidas ma liikumistuvastuse teatised sisse lülitan?

Minge rakenduses "Täpsemad sätted" ja lülitage sisse liikumistuvastus ja teatised. Samuti peate võimaldama teatised oma telefoni seadetes.

Millised on kaks salvestusrežiimi?

Kaamera toetab kahte režiimi: 1) Videosalvestus liikumise tuvastamisel (algab liikumise tajumisel) ja 2) Pidev salvestus (kirjutab üle vanimad failid, kui mälu saab täis).

Kuidas ma paigaldan kaamera mittemagnetilisele pinnale?

Kasutage kaasasolevat kahepoolset vahtpatja, et kinnitada kaamera alus otse pinnale. Teise võimalusena paigaldage metallkinnitus kruvide ja ankrutega, seejärel kinnitage magnet alus kinnitusele.

Mida peaksin tegema, kui kaamera ühendust ei võta?

Lähtestage kaamera ja korrake seadistusprotsessi. Veenduge, et teie telefon on ühendatud 2,4 GHz Wi-Fi võrguga, kaamera on levialas ja teie ruuter ei blokeeri P2P ühendusi.

KASUTUSJUHEND IP1202 ACME

IP-kaamera siseruumidesse Kasutusjuhend

Tehnilised andmed

Video: MP4 (H.264) 1920 × 1080, 15 fps monoheliga

Anduri eraldusvõime: 2 MP

Optika: Fookuskaugus – 1,45 mm; ava - f2.0; objektiivi nurk 180°, fikseeritud fookus

Toide: Vahelduvvoolu-alalisvoolu USB-toiteadapter; alalisvool 5 V, 1 A

Ühendused: Wi-Fi, 2,4 GHz, b/g/n

Laiendatav mälu: MicroSD-kaart kuni 32 GB (vajalik kiirusklass 10)

Video salvestusmaht: kuni 110 tundi

Rakendus: GuardVR vähemalt Androidile 4.4; vähemalt iOS-le 8.0

Muud omadused: Liikumise tuvastamine: kuni 8 meetrit; infrapuna-önägemine: kuni 8 meetrit

Mõõtmed: 65 (P) × 84 (K) × 55 (S) mm

Kaal: 96 g (juhtmeta)

Karbis

1

1. LED-tuli
2. Mikrofon
3. Kölar
4. Micro USB laadimisport
5. Lähtestusnupp
6. MicroSD-kaardi ava*
7. Öönägemisandur

*Kaamera toetab kuni 32 GB MicroSD-kaarte. MicroSD-kaardi sisestamisel ja eemaldamisel peab kaamera olema vooluvõrgust eraldatud.

Esmakordsel ühendamisel ja kasutajakonto või Wi-Fi võrgu vahetamisel tuleb kaamera lähtestada.

1. Sisestage lähtestusnöel lähtestusnupu avasse.
2. Vajuge nõelale ja hoidke nõela all vähemalt 5 sekundit, kuni kölab märguan-deheli.
3. Oodake, kuni kaamera lähtestamine löpeb ja esiküljel asuv sinine LED-tuli hakkab kiiresti vilkuma – kaamera toob kuuldavale heli, mis tähendab, et kaamera on valmis ühendamiseks.

1. Ühendage micro USB-kaabel kaamera tagaküljel asuvasse micro USB-porti.
2. Ühendage kaamera komplekti kuuluv toiteadapter seinakontakti.
3. Lähtestage kaamera (vajaduse korral).
4. Oodake ümbes 30 sekundit, kuni kaamera käivitub.
5. Kaamera on valmis ühendamiseks.

Rakenduse seadistamine ja kaamera ühendamine

1. Avage mobiilsel seadmel App Store (iOS) või Google Play pood (Android). Otsige rakendust GuardVR, laadige rakendus alla ja installige oma seadmesse. Rakenduse installimisel ja käivitamisel nõustuge kõigi turvataotlustega, muidu ei pruugi rakendus korralikult töötada.

QR-koodid rakenduse allalaadimiseks:

1. Veenduge, et mobiilne seade on Wi-Fi võrku ühendatud, käivitage rakendus ja valige „Add a camera“ („Lisa kaamera“).

A. Kaamera esmakordsel seadistamisel klöpsake valikul „Setup camera“ („Kaamera seadistamine“).
B. Veenduge, et kaamera on valmis ühendamiseks ja sinine LED-tuli vilgub kiiresti, vastasel juhul lähtestage seade.
C. Kuvatakse kasutatava Wi-Fi võrgu nimi. Sisestage Wi-Fi salasõna või jätke salasõna puudumisel väli tühjaks, seejärel valige „Next" („Järgmine“).
D. Mobiilne seade toob kuuldavale ühendamisprotseduuri tähistava helisignaali. Reguleerige helitugevus keskmisele tasemele ja hoidke mobiilne seade Wi-Fi vörku ühendamise ajal kaamera läheduses.
E. Kui kaamera ühendamine Wi-Fi vörguga ebaönnestub, lähtestage kaamera ja korrake nimetatud samme.
F. Eduka ühendamise järel palutakse anda kaamerale nimi ja salasõna ning määrata kaamera objektiivi suund. Salasõna peab olema vähemalt 8 tähemärki pikk ja hölmama suurtähte, väiketähte ja numbrit.

A. Juba seadistatud kaamera ühendamiseks valige „Reconnect“ („Ühenda uuesti“). (Veenduge, et kaamera on Wi-Fi vörku ühendatud – põleb sinine LED-tuli.)
B. Skaneerige Wi-Fi-kaamera QR-kood või otsige kaamerat Wi-Fi võrgu kaudu.
C. Sisestage kaamera seadistamisel loodud salasõna.

Nõuded Wi-Fi võrgule

• Veenduge, et seade on ühendatud 2,4 GHz Wi-Fi vörguga. Seade ei toeta 5 GHz Wi-Fi vörku.
• Veenduge, et kaamera asub Wi-Fi võrgu levialas ja et interneti signaal on tugev.
• Veenduge, et traadita ruuter/võrguteenuste pakkuja juurdepääsupunkt ei blokeeri P2P-võrku (võrdvõrku).

Rakenduse ülevaade

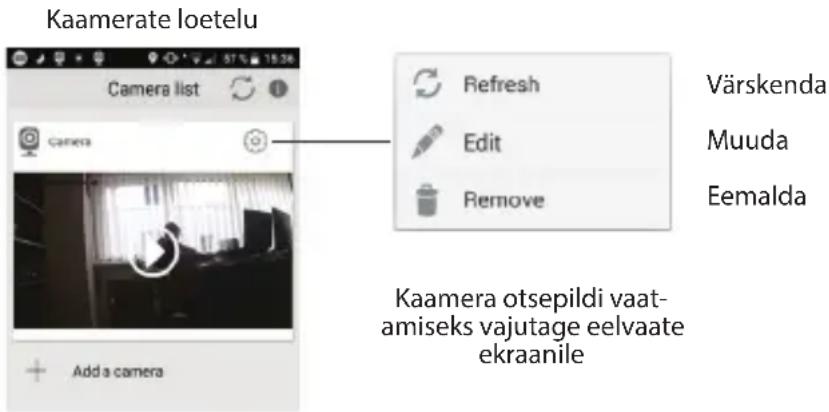

Peaekraan

Kaamerate loetelu Camera list camera Add a camera Refresh Edit Remove Värskenda Muuda Eemalda Kaamera otsepildi vaat- amiseks vajutage eelvaate ekraanile

Juurdepääs kohalikule fotoalbumile (hõlmab telefoni mällu jäädvustatud kaadreid ja salvestusi) Jäädvusta kaader Salvesta kaamera otseülekanne Eraldusvõime muutmine HD: 1,920 x 1,080 SD: 640 x 360 Panoraamrežiim Automaatrežiimi lüliti Kaamera seaded Audio kuulamine sisse/välja Mikrofoni kasutamine kahesuunaliseks audiosuhtluseks

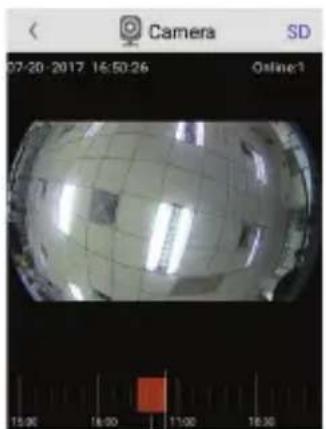

Salvestuste ajalugu

Kaameral on kaks videosalvestusrežiimi (videod salvestatakse MicroSD-kaardile):

A. Video salvestamine liikumise tuvastamisel – salvestamine algab siis, kui kaamera tuvastab liikumise.
B. Pidev video salvestamine – kaamera salvestab videot pidevalt, kuni mälu saab täis. Kui mälu on täis, kirjutatakse vanimad salvestused üle uute video-failidega.

Video kirjutatakse MicroSD-kaardile ka Wi-Fi ühenduse katkemise korral.

Videosalvestused saab kaamerast üle kanda nutitelefoni ja rakenduse GuardVR abil või MicroSD-kaardi kaamerast välja võtmise ja microSD-kaardi lugejaga arvutis kasutamise teel.

Salvestuste ajaloo vaatamiseks liikuge ajajoonel edasi või tagasi

Kui kaamera on salvestamise lõpetanud, ilmub salvestamise ajajoonele oranžiga tähistatud video.

Teated

Liikumise tuvastamisest teavitatakse mobiiltelefoni rakenduse kaudu.

Liikumise tuvastamise ja teadete edastamise aktiveerimiseks avage menüü „Advanced settings“ („Lisaseaded“) ja lülitage sisse nimetatud funktsioonid.

(Rakenduselt teadete vastuvõtmiseks võib olla tarvis lubada teadete vastuvõtmine mobiiltelefoni rakenduse turvaseadete all.)

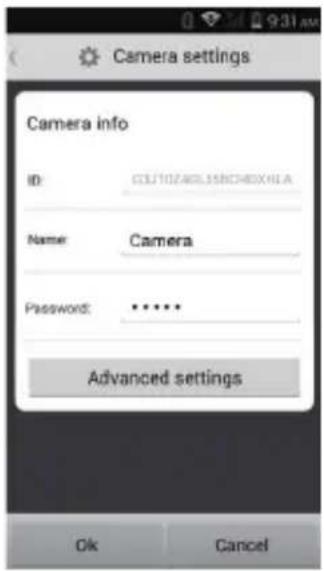

Menüüs „Advanced settings“ saab muuta ka järgmisi seadeid

• Kaamera salasõna muutmine
• Salvestamisseaded
• Kaamera objektiivi asend
• Liikumise tuvastamise seaded
- Videoseaded
- Ajaseaded
• Kaamera püsivara uuendamine
• QR-koodi jagamine: kaameraülekande lisamine teistele seadmetele
- Seadme andmed

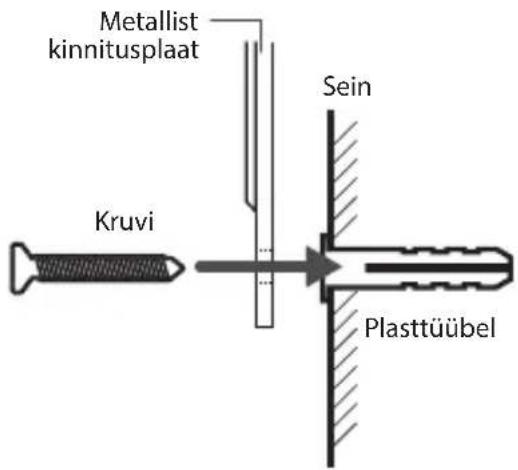

Kaamera paigaldamise joonis

• Kaamera alus on magnetiline.
- Kahepoolne liimuv vahtpadi on möeldud kaamera paigaldamiseks mittemagnetilistele pindadele.
- Mittemagnetilisele pinnale paigaldamiseks saab kasutada metallist kinnitusplaati, mille abil kaameraalus kinnitub nimetatud pinnale.

Metallist kinnitusplaat Kruvi Sein Plasttüübel

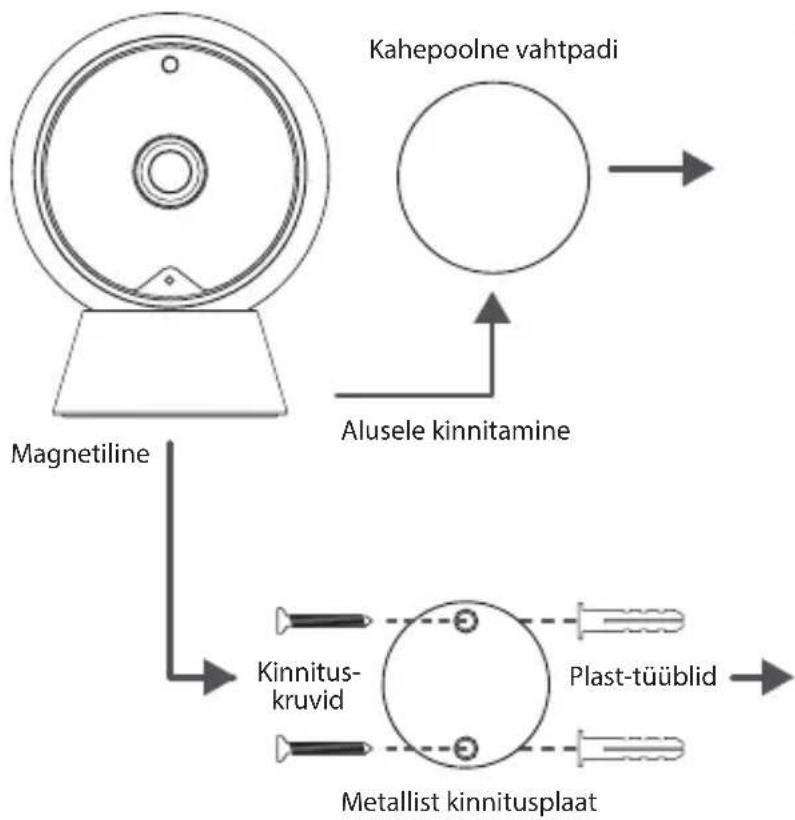

Alusele kinnitamine

Ohutusjuhised

• Ärge võtke toodet lahti ega eemaldage sellest elemente
• Ärge pange toodet vette ega muu vedeliku sisse.
• Ärge pange toodet soojuseallika lähedusse ega jätke seda körge temperatuuri kätte.

Elektri- ja elektroonikaseadmete jäätmete (WEEE) sümbol

WEEE-sümbol tähendab, et seda toodet ei tohi visata olmejäätmete hulka. Toote öigel körvaldamisel aitate kaitsta keskkonda. Üksikasjalikuma teabe saamiseks selle toote ümbertöötlemise kohta pöörduge kohalikku omavalitsusse, jäätmekäitlusettevöttesse või kauplusesse, kust te toote ostsite.

Dane techniczne

EE ELi deklaratsioon

ACME Euroopa teatab, et antud seade vastab järgmiste dokumentide põhinõuetele ja muudele asjaomastele sätetele:

Vastavusdeklaratsiooniga saab tutvuda veebisaidil:

http://www.acme.eu/en-us/declarations-conformity
