IP1202 - Apsaugos kamera ACME - Nemokama naudojimo instrukcija

Gaminio tipas	Apsaugos kamera (vidaus / lauko, tik vidaus naudojimui)
Matmenys (I x A x G)	65 mm x 84 mm x 55 mm
Svoris	96 g (be kabelio)
Maitinimas	AC/DC USB adapteris; DC 5V, 1A
Vaizdo raiška	1,920 x 1,080 (Full HD) 15 kadrų per sekundę
Vaizdo formatas	MP4 (H.264) su mono garsu
Jutiklio raiška	2 MP
Objektyvas	Židinio nuotolis 1,45 mm, diafragma f/2.0, 180° kampas, fiksuotas fokusas
Ryšys	Wi-Fi 2,4 GHz, b/g/n (5 GHz nepalaikomas)
Išplečiamoji atmintis	Micro SD kortelė iki 32 GB (reikalinga 10 klasė)
Įrašymo talpa	Iki 110 valandų 32 GB kortelėje
Mobili programėlė	GuardVR (Android 4.4+ / iOS 8.0+)
Judesio aptikimo atstumas	Iki 8 metrų
Infraraudonųjų spindulių naktinio matymo atstumas	Iki 8 metrų
Montavimas	Magnetinis pagrindas, putplasčio pagalvėlė nemagnetiniams paviršiams, metalinis laikiklis su varžtais
Dėžutės turinys	Kamera, pagrindas, metalinis laikiklis, putplasčio pagalvėlė, 5V USB adapteris, mikro USB kabelis, atstatymo kaištis, varžtai (x2), inkarai (x2)
Saugumo savybės	Neardykite, laikykite atokiai nuo vandens ir karščio
Garantija	Laikotarpis nurodytas ant pakuotės; galioja su originaliu pirkimo dokumentu ir garantiniu lapu
WEEE simbolis	Neišmeskite kaip buitinių atliekų; tinkamai perdirbkite
Atitikties deklaracija	Atitinka RED 2014/53/EC ir RoHS 2011/65/EU; prieinama adresu http://www.acme.eu/en-us/declarations-conformity

Dažnai užduodami klausimai - IP1202 ACME

Kaip atstatyti kamerą?

Įkiškite atstatymo kaištį į atstatymo mygtuko angą ir laikykite mažiausiai 5 sekundes, kol išgirsite balso pranešimą. Palaukite, kol mėlynas LED pradės greitai mirksėti, rodydamas, kad kamera yra pasirengusi poravimui.

Kokį Wi-Fi tinklą palaiko kamera?

Kamera palaiko tik 2,4 GHz Wi-Fi tinklus (b/g/n). Ji nepalaiko 5 GHz tinklų. Įsitikinkite, kad jūsų maršrutizatorius nustatytas 2,4 GHz.

Kaip susieti kamerą su programa?

Atstatę atidarykite GuardVR programėlę, spustelėkite 'Pridėti kamerą', tada 'Nustatyti kamerą'. Programėlė skleis garsą; laikykite telefoną šalia kameros. Įveskite savo Wi-Fi slaptažodį ir sekite nurodymus.

Kokio tipo micro SD kortelę turėčiau naudoti?

Naudokite micro SD kortelę iki 32 GB talpos su 10 klasės greičiu. Įstatykite arba išimkite kortelę tik tada, kai kamera yra atjungta nuo maitinimo.

Kaip sukurti kameros slaptažodį?

Pradinės sąrankos metu būsite paraginti sukurti slaptažodį. Jis turi būti bent 8 simbolių ilgio ir turėti didžiąją raidę, mažąją raidę bei skaičių.

Ar kamera gali įrašyti be Wi-Fi?

Taip, vaizdo įrašai išsaugomi tiesiogiai micro SD kortelėje, net jei Wi-Fi ryšys nutrūksta. Vėliau juos galima perkelti per programėlę arba išimant kortelę.

Kaip įjungti judesio aptikimo perspėjimus?

Programėlėje eikite į 'Išplėstiniai nustatymai' ir įjunkite judesio aptikimą bei perspėjimus. Taip pat gali tekti leisti pranešimus telefono nustatymuose.

Kokie yra du įrašymo režimai?

Kamera palaiko du režimus: 1) Vaizdo įrašymas aptikus judesį (prasideda, kai pajuntamas judesys), ir 2) Nuolatinis visą laiką trunkantis įrašymas (perrašo seniausius failus, kai atmintis pilna).

Kaip sumontuoti kamerą ant nemagnetinio paviršiaus?

Naudokite pridedamą dvipusę putplasčio pagalvėlę, kad pritvirtintumėte kameros pagrindą tiesiai prie paviršiaus. Arba sumontuokite metalinį laikiklį su varžtais ir inkarais, tada pritvirtinkite magnetinį pagrindą prie laikiklio.

Ką daryti, jei kamera neprisijungia?

Atstatykite kamerą ir pakartokite sąrankos procesą. Įsitikinkite, kad jūsų telefonas prijungtas prie 2,4 GHz Wi-Fi tinklo, kamera yra veikimo zonoje, o jūsų maršrutizatorius neblokuoja P2P ryšių.

NAUDOJIMO INSTRUKCIJA IP1202 ACME

Vidaus patalpoms skirta IP vaizdo kamera Naudotojo vadovas

Specifikacijos

Vaizdo irašas: MP4 (H.264) 1920 x 1080, 15 kadry/sek. su „mono“ garsu

Jutiklio raiška: 2 MP

Optika: Židinio nuotolis - 1,45 mm; diafragma - f2,0; 180° lešio kampas, fiksuotas fokusavimas

Galia: AC/DC USB maitinimo adapteris; NS 5 V, 1 A

Išplečiama atmintis: „Micro SD“ kortelė iki 32 GB (reikalaujamas „Class 10“ greitis)

Vaizdo jrašymo talpa: iki 110 val.

Programa: „Android 4.4“, „iOS 8.8“ ar naujesnei versijai skirta „GuardVR“

Kitos ypatybės: Judesio aptikimas: iki 8 metrų, infraraudonųjų spindulių naktinis matymas: iki 8 metrų

Matmenys: 65 (l) x 84 (A) x 55 (G) mm

Svoris: 96 g (be laido)

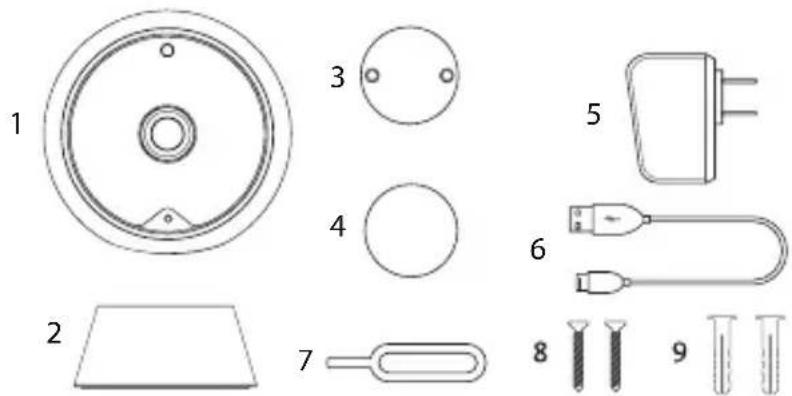

Déžès turinys

1. Vaizdo kamera
2. Vaizdo kameros pagrindas
3. Metalinis tvirtinimas
4. Dvipusis putų polistireno pagrindas

5. 5V USB adapteris

6. „Micro USB“ laidas

7. Atstatymo kaištukas
8. Varžtai (x2)
9. Inkarai (x2)

Vaizdo kameros apžvalga

1 2 7

3

3 4

5 6

1. LED indikatorius
2. Mikrofonas
3. Garsiakalbis
4. „MicroUSB“ jkrovimo lizdas
5. Atstatymo mygtukas
6. „Micro SD“ kortelès lizdas *
7. Naktinio matymo sensorius

*Šiai vaizdo kamerai tinka iki 32 GB talpos „micro SD“ kortelės. Išimant ar įdedant „micro SD“ kortele vaizdo kamera turi būti išjungta.

Vaizdo kameros atstatymas

Pirmą kartą vaizdo kamera poruojant su jrenginiu, keičiant naudotojo paskyrą ar „Wi-Fi“ tinklą reikia atlikti jos atstatymą.

1. Istatykite atstatymo kaištuką j atstatymo myqtuko angą.
2. Paspauskite ir bent 5 sekundes palaikykite kaištuką, kol pasigirs garsinis pranešimas.
3. Palaukite, kol vaizdo kamera persikraus ir jos priekyje esantis mélynas LED pradès greitai mirkséti – balsas iš priekinės vaizdo kameros dalies nurodys, kad ji paruošta poravimui.

Vaizdo kameros nustatymas

1. Ikiškite „micro USB“ laidą i „micro USB“ lizdą vaizdo kameros gale.
2. įkiškite pridedamą maitinimo bloką j kištukinį lizda.
3. Atstatykite vaizdo kamera (jei reikia).
4. Palaukite apie 30 sekundžių, kad vaizdo kamera įsijungtų.
5. Vaizdo kamera paruošta poravimui.

Programėlės nustatymas ir poravimas

1. Savo mobiliajame jrenginyje atidarykite „App Store“ („iOS“) arba „Google Play Store“ („Android“). leškokite „GuardVR“, tuomet atsisiųskite ją i savo jrenginį. Idiegiant ir jjungiant programą patvirtinkite visas saugumo užklausas, kitu atveju programa gali veikti netinkamai.

QR kodai greitajam atsisiuntimui:

1. Patikrinkite, ar mobilusis jrenginys prijungtas prie „Wi-Fi“ tinklo, jjunkite programą ir paspauskite “Add a camera” („Pridėti vaizdo kamera”).

A. Jei vaizdo kamera nustatinėjate pirmą kartą, paspauskite "Setup camera" („Vaizdo kameros sąranka“).
B. Patikrinkite, ar vaizdo kamera paruošta poravimui – jos priekyje esantis mélynas LED turi greitai mirksėti. Kitu atveju atlikite vaizdo kameros atstatymą.
C. Bus rodomas dabartinio „Wi-Fi“ tinklo pavadinimas. Jveskite „Wi-Fi“ slaptažodj arba, jei jo nėra, palikite tuščia, paspauskite „Toliau“.
D. Jūsų mobilusis įrenginys skleis garsinį signalą poravimo procedūrai. Sureguliuokite garsumo lygį iki vidutinio, mobilųjį įrenginį jam jungiantis prie „Wi-Fi“ tinklo laikykite qreta vaizdo kameros.
E. Jei jūsų vaizdo kamera neprisijungia prie „Wi-Fi“ tinklo, atstatykite ją ir pakartokite visus žingsnius.
F. Po sékmíngo prisijungimo būsite paprašyti savo vaizdo kamerai sukurti naudotojo vardą ir slaptažodį, pasirinkti vaizdo kameros objektyvo kryptį. Slaptažodis turi būti bent 8 simbolių ilgio, jame turi būti didžiosios ir mažosios raidės ir skaičius.

A. Norédami prijungti jau nustatytą vaizdo kamera, paspauskite "Reconnect" ("Prisijungti dar kartą"). (Patikrinkite, ar vaizdo kamera prijungta prie „Wi-Fi“ tinklo – LED turi šviesti)
B. Nuskaitykite QR kodą ant „Wi-Fi“ jrangos arba ieškokite tinklo.
C. Iveskite slaptažodj, kurj sukūrète pirmojo vaizdo kameros nustatymo metu.

„Wi-Fi“ tinklo reikalavimai

• Patikrinkite, ar jūsų įrenginys prijungtas prie 2,4 GHz „Wi-Fi“ tinklo. 5 GHz „Wi-Fi“ tinklas nėra palaikomas.
• Užtikrinkite, kad vaizdo kamera yra „Wi-Fi“ tinklo aprėpties ribose, o signalas yra stiprus.
• Patikrinkite, ar jūsų belaidis maršrutizatorius / prieigos taškas ark tiekėjas neblokuoja P2P („peer to peer“) funkcijos.

Programos apžvalga

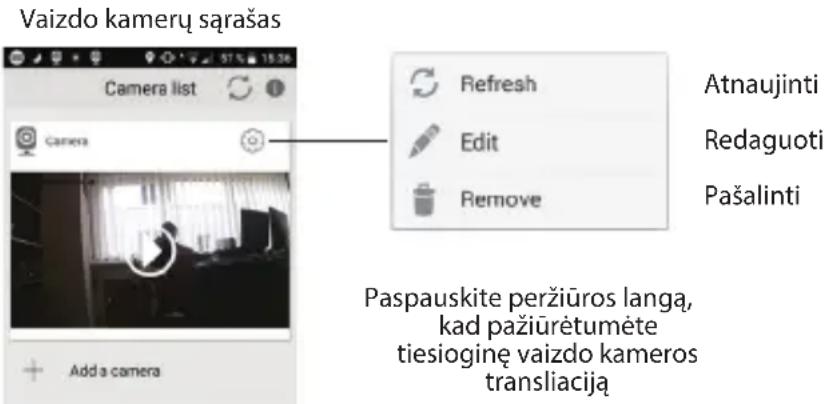

Pagrindinis langas

Vaizdo kamerų sąrašas Camera list Atnaujinti Edit Redaguoti Pašalinti Refresh Edit Remove Paspauskite peržiūros langą, kad pažiūrėtumėte tiesioginę vaizdo kameros transliaciją

„iOS“ naudotojams: braukite j kairę, kad pašalintumėte vaizdo kamera, braukite žemyn, kad atnaujintumėte vaizdo transliaciją.

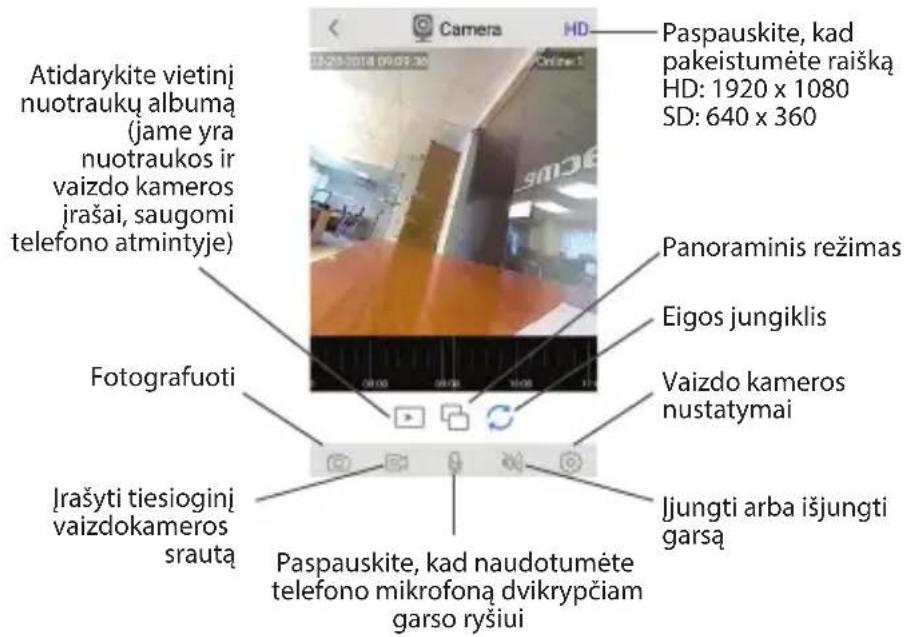

Tiesioginė vaizdo transliacija iš vaizdo kameros

Atidarykite vietinį nuotraukų albumą (jame yra nuotraukos ir vaizdo kameros įrašai, saugomi telefono atmintyje) Fotografuoti Įrašyti tiesioginį vaizdokameros srautą Paspauskite, kad pakeistumėte raišką HD: 1920 x 1080 SD: 640 x 360 Panoraminis režimas Eigos jungiklis Vaizdo kameros nustatymai Jungti arba išjungti garsą Paspauskite, kad naudotumėte telefono mikrofoną dvikrypčiam garso ryšiui

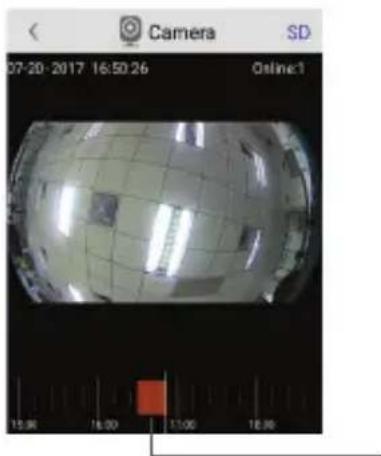

Irašymų istorija

Ši vaizdo kamera turi du vaizdo įrašymo režimus (vaizdo įrašai bus išsaugomi „micro SD“ kortelėje):

A. Vaizdo įrašymas aptikus judesį – įrašymas pradedamas tik tuomet, kai vaizdo kamera aptinka judesį.
B. Nuolatinis vaizdo jrašymas – vaizdo kamera vaizdą jrašinėja nuolat, kol užsipildys atmintis. Užsipildžius atminčiai seniausi jrašai bus ištrinami nauju vaizdu jrašymui.

Vaizdas bus įrašomas i „micro SD“ kortelę net kai „Wi-Fi“ jungtis utrūksta.

Vaizdo jrašus iš vaizdo kameros galima perkelti naudojant išmanuji telefoną ir „GuardVR“ programą arba išėmus „micro SD“ kortelę iš vaizdo kameros ir įstačius ją į kompiuterio kortelių skaitytuvą.

Braukite laiko juostą i kairę ar dešinę, kad peržiūrėtumėte įrašų istoriją.

Vaizdo kamerai baigus įrašymą įrašas atsiras laiko juostoje ir bus pažymėtas oranžine spalva.

Pranešimai

Aptikus judesi apie tai būsite informuoti savo mobiliojo įrenginio programėlėje. Norėdami įjungti judesio aptikimą ir įspėjimus, pereikite į meniu “Advanced settings” („Pažangieji nustatymai“) ir įjunkite šias funkcijas.

(Gali reikėti jungti mobiliojo įrenginio programėlės saugumo nustatymų pranešimus, kad galėtumėte gauti perspėjimus iš programėlės).

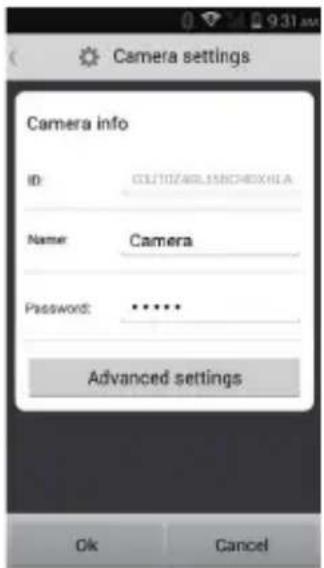

Kiti nustatymai "Advanced settings" („Pažangijų nustatymų“) meniu

• Pakeisti vaizdo kameros slaptažodj
- ľrašymo nustatymai
• Vaizdo kameros objektyvo padėtis
• Judesio aptikimo nustatymai
• Vaizdo jrašymo nustatymai
• Laiko nustatymai
• Vaizdo kameros mikroprogramos atnaujinimas
- QR kodo dalijimas: vaizdo kameros transliacijos jdėjimui i kitus jrenginius
• lrenginio informacija

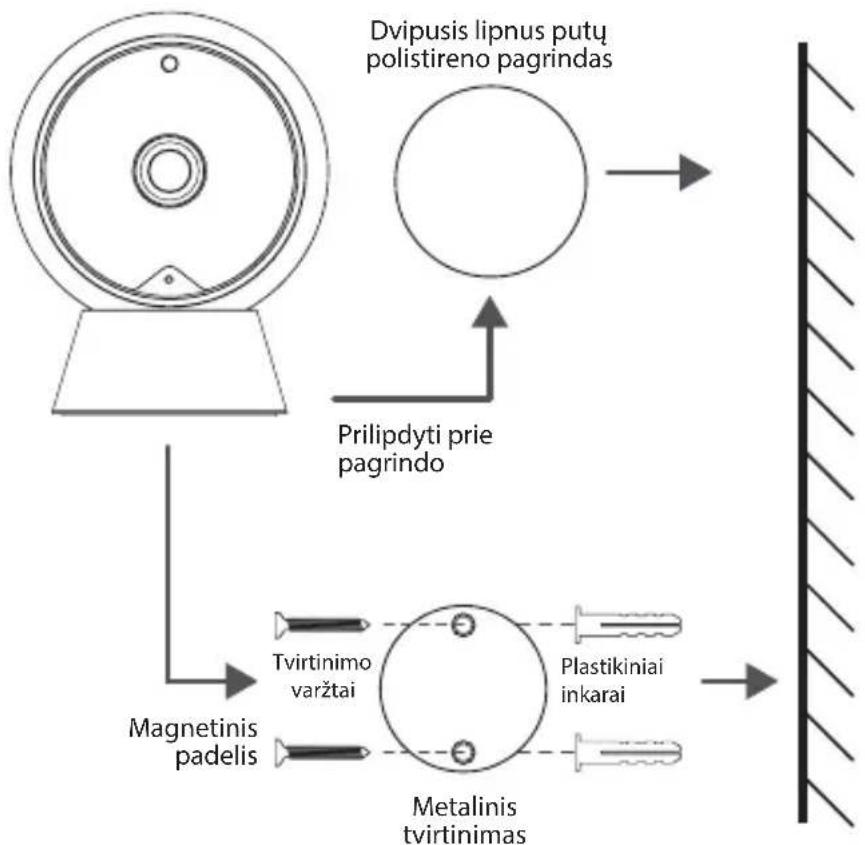

Vaizdo kameros tvirtinimo schema

• Vaizdo kameros pagrinde yra magnetas.
- Dvipusis putų polistireno pagrindas vaizdo kameros pritvirtinimui prie nemagnetinių paviršių.
- Metalinį tvirtinimo pagrindą galima montuoti ant nemagnetinio paviršiaus vaizdo kamerą prie jo prilipdant.

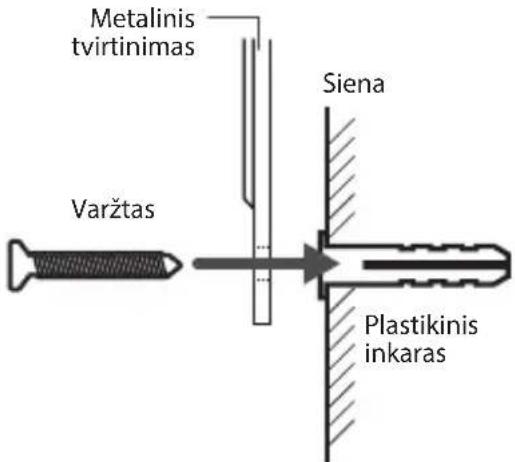

Metalinis tvirtinimas Varžtas Siena Plastikinis inkaras

Prilipdyti prie pagrindo

Saugos taisyklès

• Neardykite prietaiso ir neišimkite jokių detalių.
• Nedėkite prietaiso j vandenį ar kitą skystį.
• Nedėkite prietaiso netoli šilumos šaltinio ir nelaikykite aukštoje temperatūroje.

Elektroninių atlieku ir elektroninės įrangos (WEEE) ženklas

WEEE ženklu nurodoma, kad gaminys negali būti panaudotas kaip namų apyvokos atlieka. Užtikrindami, kad šis gaminys būtų išmestas pagal taisykles, Jūs padėsite aplinkai. Norėdami sužinoti daugiau informacijos apie šio gaminio perdirbimą, susisiekite su savo vietinės valdžios institucija, Jūsy namų ūkiui priklausančiu

atlieku paslaugu teikéju arba parduotuve, iš kurios pirkote šj gaminj.

Tehniskie parametri

Video: MP4 (H.264) 1,920 x 1,080, 15 kadri/sek. ar mono skaņu

„ACME Europe“ pareiškia, kad ši įranga atitinka šių teisės aktų:

RED 2014/53/EU Direktyva

RoHS 2011/65/ES Direktyva

Atitikties deklaracijos tekstas prieinamas šiuo interneto adresu:

http://www.acme.eu/en-us/declarations-conformity
