IP1202 - Камера безопасности ACME - Бесплатное руководство пользователя

Тип продукта	Камера безопасности (в помещении/на улице, только для помещений)
Размеры (Д x В x Г)	65 мм x 84 мм x 55 мм
Вес	96 г (без кабеля)
Блок питания	Адаптер питания USB AC/DC; DC 5 В, 1 А
Разрешение видео	1920 x 1080 (Full HD) при 15 кадр/с
Формат видео	MP4 (H.264) с моно звуком
Разрешение сенсора	2 Мп
Объектив	Фокусное расстояние 1,45 мм, диафрагма f/2.0, угол 180°, фиксированный фокус
Подключение	Wi-Fi 2,4 ГГц, b/g/n (5 ГГц не поддерживается)
Расширяемая память	Карта Micro SD до 32 ГБ (требуется класс 10)
Емкость записи	До 110 часов на карте 32 ГБ
Мобильное приложение	GuardVR (Android 4.4+ / iOS 8.0+)
Дальность обнаружения движения	До 8 метров
Дальность ИК-подсветки ночного видения	До 8 метров
Крепление	Магнитное основание, поролоновая прокладка для немагнитных поверхностей, металлический крепеж с винтами
Комплектация	Камера, основание, металлический крепеж, поролоновая прокладка, адаптер USB 5 В, кабель micro USB, штифт сброса, винты (x2), анкера (x2)
Особенности безопасности	Не разбирайте, берегите от воды и тепла
Гарантия	Срок указан на упаковке; действителен при наличии оригинала документа о покупке и гарантийного талона
Символ WEEE	Не утилизируйте как бытовые отходы; утилизируйте правильно
Декларация соответствия	Соответствует директивам RED 2014/53/EC и RoHS 2011/65/EU; доступно по адресу http://www.acme.eu/en-us/declarations-conformity

Часто задаваемые вопросы - IP1202 ACME

Как сбросить настройки камеры?

Вставьте штифт сброса в отверстие кнопки сброса и удерживайте не менее 5 секунд, пока не услышите голосовое приглашение. Дождитесь, пока синий светодиод начнет быстро мигать, что означает готовность камеры к сопряжению.

Какую Wi-Fi сеть поддерживает камера?

Камера поддерживает только сети Wi-Fi 2,4 ГГц (b/g/n). Она не поддерживает сети 5 ГГц. Убедитесь, что ваш маршрутизатор настроен на 2,4 ГГц.

Как подключить камеру к приложению?

После сброса откройте приложение GuardVR, нажмите 'Добавить камеру', затем 'Настроить камеру'. Приложение издаст звук; держите телефон рядом с камерой. Введите пароль Wi-Fi и следуйте инструкциям.

Какую micro SD карту следует использовать?

Используйте карту micro SD объемом до 32 ГБ с классом скорости 10. Вставляйте или извлекайте карту только при отключенной от питания камере.

Как создать пароль для камеры?

Во время первоначальной настройки вам будет предложено создать пароль. Он должен быть не менее 8 символов и содержать заглавную букву, строчную букву и цифру.

Может ли камера записывать без Wi-Fi?

Да, видеозаписи сохраняются непосредственно на карту micro SD, даже если соединение Wi-Fi потеряно. Позже вы можете перенести их через приложение или извлекая карту.

Как включить оповещения о движении?

Перейдите в 'Расширенные настройки' в приложении и включите обнаружение движения и оповещения. Возможно, также потребуется разрешить уведомления в настройках телефона.

Какие два режима записи?

Камера поддерживает два режима: 1) Видеозапись при обнаружении движения (начинается при срабатывании датчика) и 2) Круглосуточная непрерывная запись (перезаписывает старые файлы при заполнении памяти).

Как установить камеру на немагнитную поверхность?

Используйте входящую в комплект двустороннюю поролоновую прокладку для крепления основания камеры непосредственно к поверхности. Альтернативно, установите металлический крепеж с помощью винтов и анкеров, затем закрепите магнитное основание на крепеже.

Что делать, если камера не подключается?

Сбросьте камеру и повторите процесс настройки. Убедитесь, что ваш телефон подключен к сети Wi-Fi 2,4 ГГц, камера находится в зоне действия, и ваш маршрутизатор не блокирует P2P-соединения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IP1202 ACME

IP-камера для установки внутри помещения Инструкция по использованию

Технические характеристики

Видео: MP4 (H.264) 1920 x 1080, 15 кадров в секунду с монофоническим звуком

Разрешение датчика: 2 Мп

Оптика: фокусное расстояние — 1,45 мм; диафрагма — f2.0; угол поля изображения объектива — 180°, фиксированное фокусное расстояние

Питание: USB-адаптер питания перем. и пост. тока; 5 В пост. тока, 1 А

Подключения: беспроводная сеть, 2,4 ГГц, b/g/n

Расширяемая память: карта Micro SD емкостью до 32 ГБ (требуется скорость 10-го класса)

Объем видеозаписей: до 110 часов

Приложение: GuardVR для OC Android 4.4 или выше; OC iOS 8.0 или выше

Другие функции: обнаружение движения: до 8 метров; инфракрасное ночное видение: до 8 метров

Размеры: 65 (Д) x 84 (В) x 55 (Г) мм

Вес: 96 г (без кабеля)

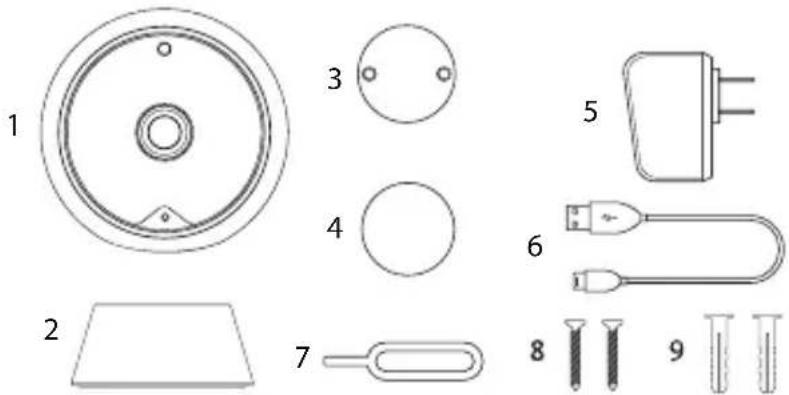

Содержимое коробки

1. Камера
2. Основание камеры
3. Металлическая подставка
4. 2-сторонняя прокладка из пеноматериала

5. USB-адаптер на 5 В

6. Кабель micro USB

7. Шпилька для сброса настроек камеры
8. Винты (2 шт.)
9. Анкеры (2 шт.)

Обзор камеры

7 2 1

3 0 4

5 6

1. Светодиодный индикатор
   2.Микрофон
2. Динамик
3. Разъем для зарядки micro USB
4. Кнопка сброса
5. Разъем для карт Micro SD*
6. Датчик ночного видения

* Эта камера поддерживает карты micro SD емкостью до 32 ГБ. При установке или извлечении карт micro SD камера должна быть выключена.

Сброс настроек камеры

Настройки камеры должны быть сброшены при первом сопряжении, изменении учетной записи пользователя или беспроводной сети.

1. Вставьте шпильку для сброса настроек камеры в отверстие кнопки сброса.
2. Нажмите и удерживайте шпильку в течение как минимум 5 секунд, пока не услышите звуковой сигнал.
3. Подождите, пока камера перезагрузится, а синий светодиодный индикатор на лицевой панели не начнет быстро мигать. Голос из камеры сообщит, что камера готова к сопряжению.

1. Подключите кабель micro USB к разъему micro USB на задней панели.
2. Подключите прилагаемый адаптер питания к сетевой розетке.
3. Выполните сброс настроек камеры (при необходимости).
4. Подождите около 30 секунд, чтобы камера загрузилась.
5. Камера готова к сопряжению.

Настройка приложения и сопряжение

1. Откройте страницу онлайн-магазин App Store (для OC iOS) или Google Play Store (для OC Android) на своем мобильном устройстве. Найдите приложение GuardVR, затем загрузите и установите его на свое устройство. При установке и запуске приложения соглашайтесь со всеми запросами обеспечения безопасности, иначе приложение может работать неправильно.

QR-коды для быстрой загрузки:

Для устройств, работающих Для устройств, работающих на OC iOS на OC Android

1. Убедитесь, что мобильное устройство подключено к беспроводной сети, запустите приложение и коснитесь кнопки «Add a camera» (Добавить камеру).

A. Коснитесь кнопки «Setup camera» (Настройка камеры), если камера настраивается впервые.
В. Убедитесь, что камера готова к сопряжению, а синий светодиодный индикатор быстро мигает. Если это не так, выполните операцию сброса.
С. На экране отобразится имя текущей беспроводной сети. Введите пароль доступа к беспроводной сети или оставьте это поле пустым, если пароль отсутствует. Затем коснитесь кнопки «Next» (Далее).
D. Ваше мобильное устройство начнет издавать звуковой сигнал процедуры сопряжения. Отрегулируйте громкость на средний уровень и поместите мобильное устройство рядом с камерой, когда оно подключается к беспроводной сети.
E. Если камере не удается подключиться к беспроводной сети, сбросьте настройки камеры и повторите все шаги.
F. После успешного подключения вам будет предложено создать имя и пароль для камеры и выбрать направление объектива камеры. Пароль должен содержать не менее 8 символов, среди которых должны быть прописная буква, строчная буква и число.

A. Коснитесь кнопки «Reconnect»
(Подключить повторно), чтобы подключить уже настроенную камеру. (Убедитесь, что камера подключена к беспроводной сети — светодиодный индикатор постоянно светится синим цветом.)
В. Отсканируйте QR-код на беспроводной камере или найдите его через беспроводную сеть.
С. Введите пароль, который был создан во время первой настройки камеры.

Требования к беспроводной сети

• Убедитесь, что ваше устройство подключено к беспроводной с работающей на частоте 2,4 ГГц. Беспроводная сеть, работающая на частоте 5 ГГц, не поддерживается.
• Убедитесь, что камера находится в зоне охвата беспроводной сети и ловит сильный сигнал.
• Убедитесь, что ваш беспроводной маршрутизатор или точка доступа, или сетевой провайдер не блокируют сеть Р2Р (одноранговую сеть).

Обзор приложения

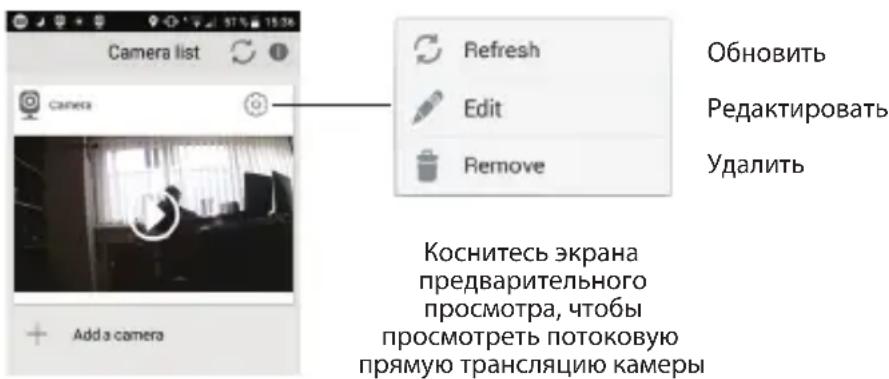

Главный экран

Список камер

Camera list Camera Refresh Edit Remove Обновить Редактировать Удалить Коснитесь экрана предварительного просмотра, чтобы просмотреть потоковую прямую трансляцию камеры

Для пользователей OC iOS: проведите пальцем влево, чтобы удалить камеру, и проведите пальцем вниз, чтобы обновить видеопоток.

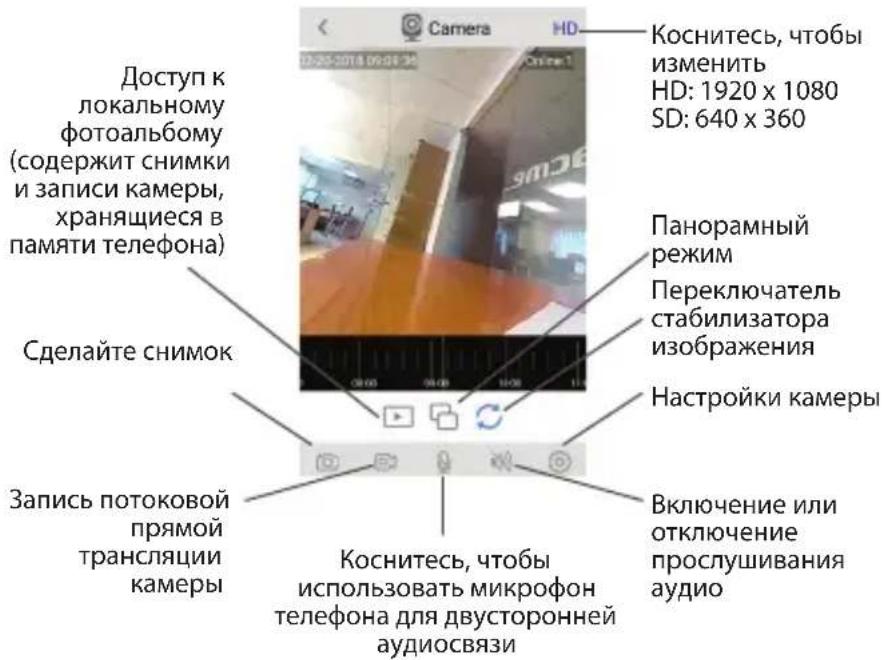

Потоковая прямая трансляции камеры

Коснитесь, чтобы изменить HD: 1920 x 1080 SD: 640 x 360 Доступ к локальному фотоальбому (содержит снимки и записи камеры, хранящиеся в памяти телефона) Сделайте снимок Панорамный режим Переключатель стабилизатора изображения Настройки камеры Запись потоковой прямой трансляции камеры Коснитесь, чтобы использовать микрофон телефона для двусторонней аудиосвязи Включение или отключение прослушивания аудио

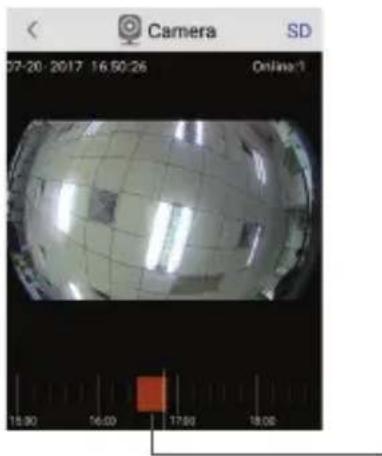

История записи

Эта камера имеет два режима видеозаписи (видеозаписи будут сохранены на карте micro SD):

A. Запись видео при обнаружении движения —запись начинается тогда, когда камера обнаруживает движение.
В. Постоянная запись видео — камера записывает видео непрерывно до тех пор, пока не будет заполнена ее память. Когда память будет заполнена, самые старые записи будут перезаписаны новыми видеофайлами.

Видео будет записано на карту micro SD, даже при обрыве беспроводного подключения.

Видеозаписи с камеры можно перенести с помощью смартфона и приложения GuardVR. Также можно извлечь из камеры карту micro SD и воспользоваться компьютером с устройством для чтения карт и micro SD.

Проведите пальцем по временной шкале влево или вправо, чтобы просмотреть хронологию записей

После того, как камера выполнит запись, соответствующее видео отобразится в секции временной шкалы записи, выделенной оранжевым цветом.

Уведомления

При обнаружении движения вы будете уведомлены об этом через приложение на своем мобильном устройстве.

Чтобы включить режим обнаружения движения и сигнализации, перейдите в меню «Advanced settings» (Дополнительные настройки) и включите эти функции.

(Возможно, для получения уведомлений от приложения вам потребуется включить уведомления в настройках безопасности приложения на вашем мобильном устройстве.)

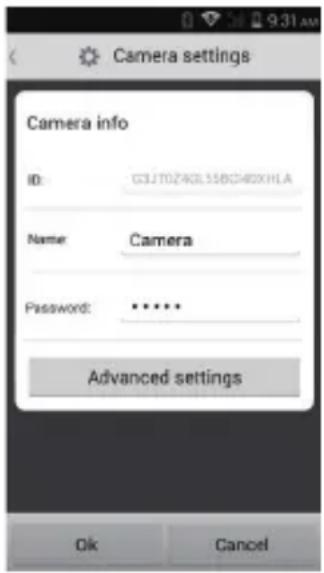

Другие настройки в меню «Advanced settings» (Дополнительные настройки)

• Изменить пароль камеры
• Настройки записи
• Положение объектива камеры
• Настройки обнаружения движения
• Настройки видео
• Настройки времени
  • Обновление прошивки камеры
• Обмен QR-кодами: для добавления трансляции камеры на другие устройства
  • Информация об устройстве

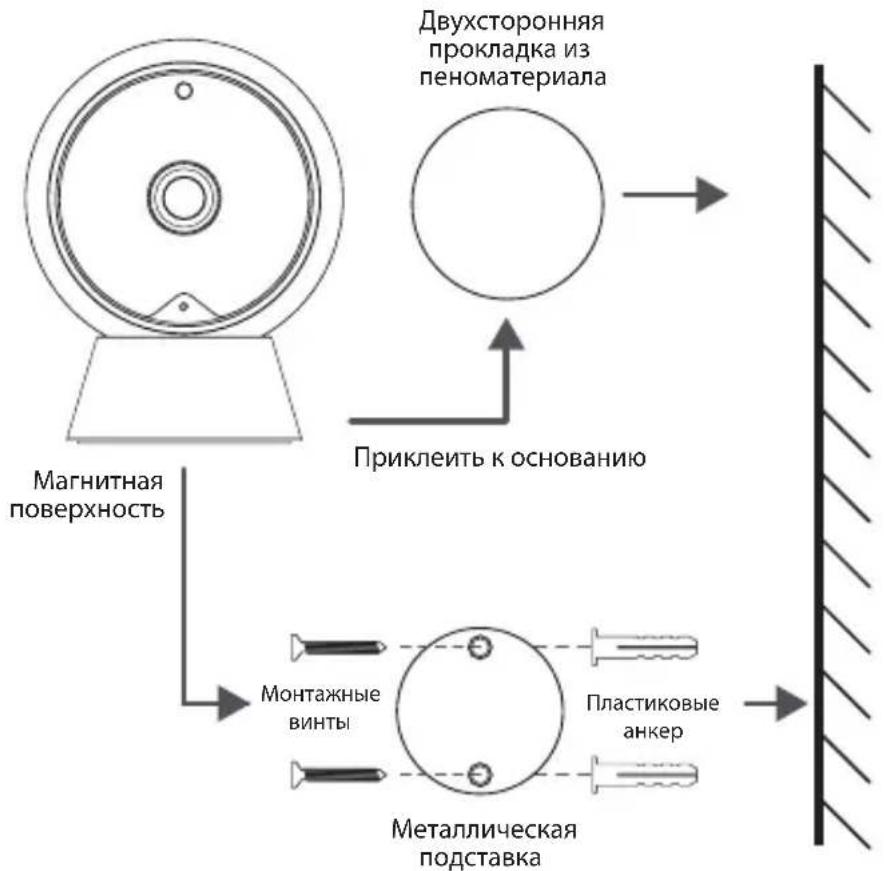

Монтажная схема камеры

• Основание камеры магнитное.
  • 2-сторонняя клейкая прокладка из пеноматериала предназначена для крепления камеры к немагнитным поверхностям.
• Металлическая монтажная площадка может быть установленана немагнитную поверхность, позволяя основанию камеры удерживаться за нее.

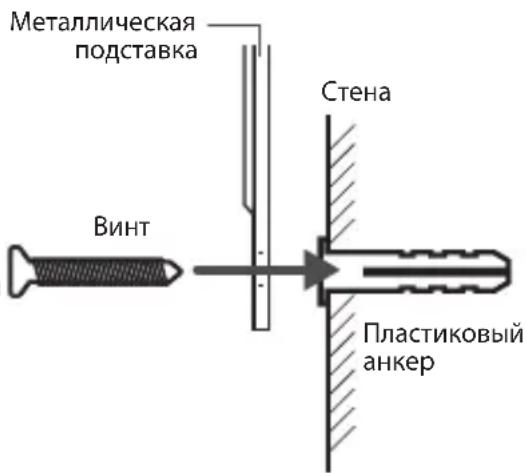

Металлическая подставка Винт Стена Пластиковый анкер

Приклеить к основанию

Инструкция по безопасности

• Не разбирайте изделие и не снимайте никакие детали.
• Не погружайте изделие в воду или другую жидкость.
• Не держите изделие вблизи источников тепла, не подвергайте к воздействию высоких температур.

Символ утилизации отходов производства электрического и электронного оборудования (WEEE)

Использование символа WEEE означает, что данный продукт не относится к бытовым отходам. Убедитесь в правильной утилизации продукта, таким образом Вы позаботитесь об окружающей среде. Для получения более подробной информации об утилизации продукта обратитесь в местные органы власти, местную службу по вывозу и утилизации отходов

или в магазин, в котором Вы приобрели продукт.

Spezifikationen

Bara: 96 г (без кабелю)

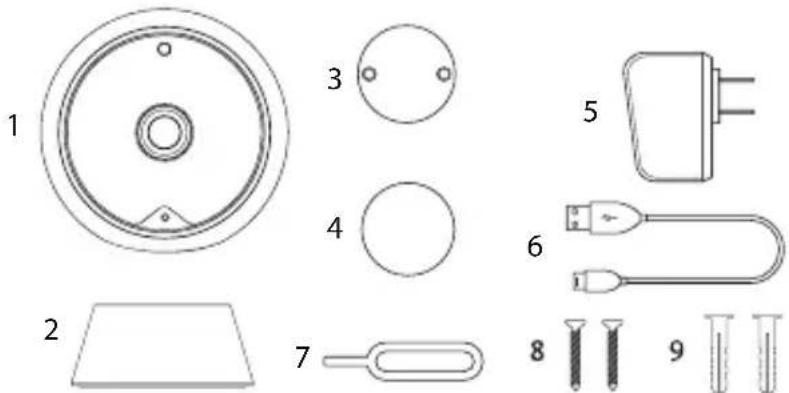

Вміст коробки

Капацитет на видео запис: до 110 часа

Размери: 65 (Д) × 84 (В) × 55 (Ш) мм

* Эта камера поддерживает карты micro SD емкостью до 32 ГБ. При установке или извлечении карт micro SD камера должна быть выключена.

За устройства с iOS За устройства с Android

Хронология на записа

Инструкции за безопасност

RU Декларация о соответствии нормам EC

АСМЕ Europe настоящим заявляет, что данное оборудование соответствует основным требованиям и другим соответствующим положениям:

Директивы RED 2014/53/EC;

Директивы RoHS 2011/65/EU.

Декларация о соответствии доступна на:

http://www.acme.eu/en-us/declarations-conformity
