Тип продукту	Будівельний котушковий цвяхозабивач
Модель	AN621
Бренд	Makita
Джерело живлення	Пневматичне (стиснене повітря)
Робочий тиск повітря	0,44 - 0,83 МПа (4,4 - 8,3 бар)
Максимально допустимий тиск повітря	0,83 МПа (8,3 бар)
Довжина цвяхів (дротяні зварні)	45 - 65 мм
Довжина цвяхів (пластикові стрічки)	50 - 65 мм
Місткість цвяхів	200 - 300 шт. на котушку
Мінімальний діаметр шланга	6,5 мм
Розміри (Д x В x Ш)	310 мм x 305 мм x 133 мм
Вага нетто	2,8 кг
Змащення	Турбінна олива (мастило для пневмоінструменту)
Режими забивання	Переривчастий (одинарний) та безперервний
Регулювання глибини	Так, поворотом регулятора (8 кроків, ~1,0 мм на поділку)
Напрямок вихлопу	Регулюється поворотом кришки вихлопу
Блокування курка	Так, перемиканням важеля в положення LOCK
Запобіжний контактний елемент	Для пострілу необхідно активувати і курок, і контакт
Гак для підвішування	Так, можна переставити на будь-який бік
Призначення	Попередні внутрішні роботи (балки підлоги, крокви) та каркасне будівництво в будинках з пиломатеріалів 2"x4"
Рівень шуму (звуковий тиск)	86 дБ(A)
Рівень звукової потужності	99 дБ(A)
Вібрація (середньоквадратичне зважене)	6 м/с²
Технічне обслуговування	Регулярне змащення, злив конденсату з ресивера компресора та повітряного фільтра, очищення магніту
Комплектація	Повітряний штуцер, ковпачок, невеликий стрижень для видалення заклинених цвяхів (типово)

Часті запитання - AN621 MAKITA

Як завантажити цвяхи в цвяхозабивач Makita AN621?

Натисніть важіль засувки, щоб відкрити кришку магазину. Підніміть та поверніть опорну пластину котушки відповідно до розміру котушки цвяхів. Розташуйте котушку цвяхів на пластині, розмотайте достатню кількість цвяхів, щоб дістати до подавального зубця, вставте перший цвях у напрямний канал, а другий — у подавальний зубець. Переконайтеся, що головки цвяхів знаходяться в пазу подавального корпусу, і закрийте кришку.

Як відрегулювати глибину забивання?

Поверніть регулятор так, щоб стрілка вказувала на число (1-8). Число 1 дає найглибше забивання, більші числа — меншу глибину. Кожна поділка змінює глибину приблизно на 1,0 мм. Якщо цвяхи забиваються занадто мілко на налаштуванні 1, збільште тиск повітря; якщо занадто глибоко на налаштуванні 8, зменшіть тиск.

Як усунути заклинювання в AN621?

Спочатку заблокуйте курок важелем перемикання, від'єднайте повітряний шланг і зніміть котушку цвяхів. Відкрийте дверцята та кришку магазину. Вставте невеликий стрижень у викидний отвір і постукайте молотком, щоб вибити заклинений цвях. Потім перезарядіть котушку та закрийте кришку.

Які цвяхи використовує AN621?

Він використовує дротяні зварні цвяхи (довжина 45-65 мм) або цвяхи на пластиковій стрічці (довжина 50-65 мм). Використовуйте лише цвяхи, зазначені в інструкції, щоб уникнути несправностей. Також переконайтеся, що цвяхи скріплені міцно і не зігнуті.

Який тиск повітря слід використовувати?

Рекомендований робочий тиск повітря становить від 0,44 до 0,83 МПа (від 4,4 до 8,3 бар). Ніколи не перевищуйте 0,83 МПа (8,3 бар). Спочатку встановіть регулятор на нижню межу і збільшуйте за потреби для належного забивання.

Як змащувати цвяхозабивач?

Використовуйте мастило для пневмоінструменту (турбінна олива). Якщо використовується повітряний комплект (мастильник), відрегулюйте його на одну краплю на 30 цвяхів. Без мастильника залийте 2-3 краплі в повітряний штуцер до та після використання, потім зробіть кілька пострілів для розподілу мастила.

Чи можна використовувати AN621 для безперервного забивання?

Так. Встановіть важіль перемикання в положення «Безперервне забивання». Потім ви можете забивати цвяхи, спочатку потягнувши курок, а потім притиснувши контактний елемент до заготовки. Завжди переконуйтеся, що важіль встановлено правильно.

Як заблокувати курок для безпеки?

Поверніть важіль перемикання в положення «Lock». Це запобігає випадковому пострілу. Завжди блокуйте курок, коли не використовуєте інструмент, перед обслуговуванням або при зміні робочого положення.

Які важливі заходи безпеки?

Завжди носіть захисні окуляри та засоби захисту слуху. Ніколи не спрямовуйте інструмент на себе або інших. Тримайте пальці подалі від курка, поки не будете готові. Завжди від'єднуйте повітряний шланг і спорожняйте цвяхи, коли інструмент залишається без нагляду. Не використовуйте пошкоджені або модифіковані інструменти. Дотримуйтесь усіх інструкцій у посібнику.

Як під'єднати повітряний шланг?

Спочатку заблокуйте курок. Насуньте повітряний штуцер шланга на повітряний фітинг цвяхозабивача до надійної фіксації. Переконайтеся, що з'єднувач шланга встановлено так, щоб тиск скидався при від'єднанні. Використовуйте шланг із внутрішнім діаметром не менше 6,5 мм для найкращої продуктивності.

ПОСІБНИК КОРИСТУВАЧА AN621 MAKITA

Пояснення до загального виду

3-1. Тип олії, що використовується у пневматичному приладі	8-1. Паз	14-1. Стержень
	8-2. Магніт	14-2. Випускний отвір
4-1. Регулятор	8-3. Корпус механізму подачі	15-1. Скоба
5-1. Важіль перемикання	9-1. Гніздо повітряного шлангу	18-1. Важіль перемикання
5-2. Касета пластикових цвяхів	9-2. Повітряний штуцер	18-2. Фіксатор куркового вмикача
5-3. Касета дротових цвяхів	10-1. Курок	19-1. Ковпачок
6-1. Заслінка	10-2. Контактний елемент	22-1. Магніт
6-2. Кришка магазину	12-1. Послідовне забивання цвяхів	23-1. Зливний кран
6-3. Важіль	12-2. Важіль перемикання	24-1. Повітряний фільтр
7-1. Градуювання	12-3. Фіксатор куркового вмикача	25-1. Маслянка
7-2. Кришка касети	13-1. Кришка витяжного пристрою	25-2. Пневматичне мастило

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель		AN621
Тиск повітря		0,44 - 0,83 МПа (4,4 - 8,3 бар)
Застосовна довжина цвяхів	Дротові цвяхи	45 мм - 65 мм
	Пластикові цвяхи	50 мм - 65 мм
Місткість		200 - 300 шт.
Мінімальний діаметр шланга		6,5 мм
Тип олії, що використовується у пневматичному приладі		Турбінна олія
Розміри (Д x В x Ш)		310 мм X 305 мм X 133 мм
Чиста вага		2,8 кг

• Через те, що ми не припиняємо програми досліджень і розвитку, наведені тут технічні характеристики можуть бути змінені без попередження.
• Примітка. У різних країнах технічні характеристики можуть бути різними.

END105-1

ENH013-7

Символи

Далі наведені символи, які застосовуються для позначення обладнання. Перед користуванням переконайтеся, що Ви розумісте їхне значення.

• Прочитайте інструкцію з експлуатації.

. Одягай захисні окуляри.

ENE059-1

Призначення

Інструмент призначено для попередніх внутрішніх робіт, таких як скріплювання звичайних балок або балок перекриття та брусків для підлоги або каркасних конструкцій в копусах розміром "2 x 4".

ENG046-1

Для Європейських країн тільки

Шум та Вібрація

Рівні шуму за шкалою А у типовому виконанні становлять

рівня звукового тиску: 86 дБ (А)

рівень звукової потужності: 99 дБ(А)

Користуйтеся засобами захисту слуху.

Типове зважене середньоквадратичне значення прискорення дорівнює 6 м/с ^2 .

Ці значення було отримано у відповідності до EN792.

ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС

Модель; AN621

Ми заявляємо під нашу виключну відповідальність, що цей виріб відповідає вимогам наведених нижче стандартів нормативної документації;

Стандарт EN792 у відповідності до Директив Ради, 98/37/EC.

CE2008

000230

Томоязу Като

Директор

Виконавчий виробник:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, ЯПОНІЯ

Повноважний представник у Європі:

Makita International Europe Ltd.

ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ УВАГА: ПРИ РОБОТІ З ЦИМ ІНСТРУМЕНТОМ, ЩОБ ЗМЕНШИТИ РИЗИК ТРАВМУВАННЯ, НЕОБХІДНО ЗАВЖДИ ДОТРИМУВАТИСЯ ОСНОВНИХ ПРАВИЛ ТЕХНІКИ БЕЗПЕКИ, ЗОКРЕМА:

ПОВНІСТЮ ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ.

• 3 метою забезпечення особистої безпеки та нормального функціонування інструменту прочитайте цю інструкцію з використання перед тим, як почати працювати з інструментом.
• Завжди носіть захисні окуляри, щоб захистити очі від пилу або поранення цвяхом.

УВАГА:

Забезпечення обов'язкового використання обладнання для захисту очей операторами інструменту та іншими особами у безпосередній близькості до місця проведення робіт є відповідальністю роботодавця.

• Користуйтеся засобами захисту слуху, щоб захистити слух від шуму; одягайте захисний головний убір. Носіть легкий, але не вільний одяг. Рукава повинні бути застібнуті або загорнуті. Не слід одягати краватку.
• Поспіх у роботі або перенапруження інструменту є небезпечними. Тримайте та переносьте інструмент обережно. Не працюйте з інструментом, перебуваючи під впливом алкоголю, ліків і т. п.

• Загальні інструкції з використання інструменту:

(1) Завжди дійте з обережністю, що інструмент заряджено цвяхами.
(2) Не спрямовуйте інструмент на себе чи на іншу особу, у будь-якому випадку: заряджено його цвяхами / скобами чи ні.
(3) Вмикайте інструмент, лише якщо він міцно притиснутий до об'єктів, які необхідно скріпити.
(4) Використовуйте інструмент суто з робочою метою.
(5) Не допускайте легковажного поводження з інструментом.
(6) Не тримайте і не переносьте інструмент, тримаючи палець на курковому вмикачу.
(7) Не заряджайте інструмент цвяхами / скобами, якщо включено будь-який із запобіжників.
(8) Не приєднуйте інструмент до будь-якого іншого джерела живлення, крім вказаного в інструкціях з використання або інструкціях з техніки безпеки цього інструменту.

- Не працюйте з інструментом, якщо в його роботі є неполадки.

• При роботі з інструментом іноді наявні іскри. Не працюйте з інструментом біля летких легкозаймистих речовин, таких як газолін, розчинники, фарби, бензин, клей та ін.: вони можуть зайнятися та вибухнути, спричинивши серйозне травмування.
• Освітлення повинно бути достатнім для забезпечення безпечної роботи. Місце проведення роботи повинно бути чистим, без сміття. Будьте максимально обережні: стійте міцно, зберігаючи рівновагу.
• Поблизу місця проведення роботи повинні знаходитися лише ті особи, які виконують відповідну роботу. Зверніть особливу увагу на те, що діти не повинні допускатися близько до місць проведення роботи.
• Можуть існувати місцеві нормативні положення стосовно шуму, яких необхідно дотримуватися, не перевищуючи дозволений рівень шуму. У деяких випадках слід використовувати віконниці для стримування шуму в межах приміщення, в якому виконується робота.
• Не грайтеся з контактним елементом: не знімайте його: він запобігає випадковому розрядженню, тому завжди повинен бути на інструменті. Фіксація куркового вмикача у положенні "ON" (Увімкнено) є небезпечною. Ніколи не пробуйте зафіксувати курковий вмикач. Не працюйте з інструментом, якщо будь-яка з частин механізмів керування інструменту не функціонує, від'єднана, перерoblена або працює з неполадками.
• Працюйте з інструментом лише у межах відповідного повітряного тиску: 0,44 - 0,83 МПа (4,4 - 8,3 бар) для забезпечення його безпечної та довготривалої експлуатації. Не перевищуйте рекомендований максимальний робочий тиск: 0,83 МПа (8,3 бар). Забороняється приєднувати інструмент до джерела, тиск якого потенційно перевищує 1,37 МПа (13,7 бар).
• Не допускайте, щоб тиск, що подається від системи стиснутого повітря, перевищував максимально допустимий тиск інструменту для забивання цвяхів / скоб. На початку роботи встановіть повітряний тиск на рівні, нижчому за рівень рекомендованого допустимого тиску (дивіться СПЕЦИФІКАЦІЇ).
• Працюйте з інструментом лише на стиснутому повітрі. Якщо у якості джерела енергії використовується газ у балонах (вуглекислий газ, кисень, азот, водень, повітря та ін.) або займистий газ (водень, пропан, ацетилен та ін.), інструмент вибухне, що призведе до серйозного травмування.

• Перед початком роботи слід переконатися, що всі системи безпеки працюють нормально та провести перевірку на предмет наявності ослаблених гвинтів. Затягніть всі гвинти повинні відповідним чином
- Перед початком роботи слід переконатися, що всі системи безпеки працюють нормально. Інструмент не повинен спрацьовувати, якщо лише натиснуто курковий вмикач, або якщо лише до деревини притиснутий важіль безпеки. Він повинен спрацьовувати, коли виконуються обидві діїї. Проводьте перевірку інструменту на предмет можливих неполадок без заряджених цвяхів та з штовхачем у повністю відтягнутому положенні.
- Курковий вмикач обов'язково повинен бути замкнений, коли запірний важіль встановлено в положення "LOCK" ("Замкнено").
- Уважно оглядайте стіни, стелю, підлогу та таке інше, щоб запобігти можливого удару струмом, течі газу, вибуху і т.д., що спричинені забиванням скоб у проводку під напругою, ізоляційні трубки або газові трубки.
Використовуйте лише цвяхи, вказані у цій інструкції з використання. Використання будь-яких інших цвяхів може призвести до неправильної роботи інструменту.
- Ніколи не використовуйте інструменти для забивання цвяхів / скоб із маркуванням "Не використовувати на рихтуваннях та драбинах" з метою проведення відповідної роботи, наприклад:

- якщо при переході з одного положення до іншого необхідно скористатися риштуванням, сходами, драбинами чи подібними конструкціями, напр. даховими сходинками;

- при збиванні коробок або ящиків;

- при скріпленні транспортних систем безпеки, напр., на транспортних засобах або вагонетках.

• Не дозволяйте використовувати інструмент особам, що не пройшли відповідний інструктаж.
  • Перед початком роботи переконайтеся, що поруч нікого немає. Ніколи не намагайтеся забивати цвяхи одночасно як зсередини так і зовні. Цвяхи можуть прорватися та/або вилетіти, тим самим являючи серйозну загрозу.

• При роботі з інструментом слід міцно стояти та тримати рівновагу. Переконайтеся, що нікого немає знизу, працюючи на високо розташованому місці; закріпіть повітряний шланг, щоб запобігти небезпеці при несподіваному поштовху чи ривку.

• При роботі на даху або в інших високо розташованих місцях забивайте цвяхи по мірі того, як Ви просуваєється уперед. Якщо забивати цвяхи, рухаючись у напрямку назад, – легко втратити рівновагу. При забиванні цвяхів у перпендикулярну поверхню проводьте забивання згори вниз. Виконуючи роботу у такому порядку, Ви будете менше втомлюватися.
  Якщо Ви помилково заб'єте цвях поверх іншого цвяха, або заб'єте цвях у місце сучка на деревині, цвях може зігнутися або інструмент може заклинити. Цвях може відлетіти і поранити когось, або сам інструмент може небезпечно відскочити. Вибирайте місце для вбивання цвяхів обережно.

• Не залишайте заряджений інструмент або повітряний компресор під тиском на довгий час на сонці. Не допускайте, щоб пил, пісок, скалки та сторонні предмети потрапляли в інструмент у місці, де Ви залишаєте його.
• Не спрямовуйте інструмент ні на кого, хто знаходиться поблизу Вас. Тримайте руки і ноги на відстані від випускного каналу.
• Не переносьте інструмент, поклавши палець на курковий вмикач і не передавайте інструмент нікому при приєднаному повітряному шлангу. Випадкове спрацьовування інструменту може бути надзвичайно небезпечним.
• Тримайте та переносьте інструмент обережно, так як у ньому наявний високий тиск, що може являются собою небезпеку при утворенні тріщини через необережне поводження (падіння інструменту або удар). Не пробуйте робити різьблення чи гравіювання на інструменті.
  Якщо ви помітили щось ненормальне або незвичне у функціонуванні інструменту, негайно припиніть роботу з ним.
  • Завжди від'єднуйте повітряний шланг та виймайте всі цвяхи:

1) коли залишаєте інструмент без догляду.

2) перед проведенням будь-якого ремонту або технічного обслуговування.

3) перед тим, як усунути заклинювання.

4) перед перенесенням інструменту до іншого місця.

• Проводьте чистку та технічне обслуговування зразу по закінченню роботи. Тримайте інструмент у найкращому стані. Змащуйте рухомі частини, щоб запобігти утворенню іржі та щоб мінімізувати зношення, спричинене тертям. Витирайте пил з усіх частин інструменту.
• По закінченні роботи з інструментом завжди замикайте курковий вмикач, встановлюючи запірний важіль у положення "LOCK" ("Замкнено").

• Не вносьте конструктивні зміни в інструмент без дозволу з боку компанії Makita.

• Звертайтеся до авторизованих сервісних центрів Makita з метою періодичної перевірки інструменту.

• Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ продукції, її ремонт, а також роботи з обслуговування або регулювання повинні виконуватися авторизованими сервісними центрами Makita лише із використанням запчастин виробництва компанії Makita.
  • Використовуйте лише пневматичне мастило, зазначене у цій інструкції з використання.
  Ніколи не приєднуйте інструмент до лінії стиснутого повітря, якщо максимально допустимий тиск інструменту може бути перевищено на 10 %. Не допускайте, щоб тиск, що подається від системи стиснутого повітря, перевищував максимально допустимий тиск інструменту для забивання цвяхів / скоб. На початку роботи встановіть повітряний тиск на рівні, нижчому за рівень рекомендованого допустимого тиску.
• Не пробуйте намагайтеся тримати ненатиснутим контактний елемент куркового вмикача за допомогою стрічки або дроту. Це може призвести до смертельного випадку або серйозного травмування.
• Завжди перевіряйте контактний елемент, як зазначено у цій інструкції з використання. Якщо запобіжний механізм працює неправильно, цвях може бути забито випадково.

ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ

ВСТАНОВЛЕННЯ

Вибір компресора

005236

Повітряний компресор повинен відповідати вимогам стандарту EN60335-2-34.

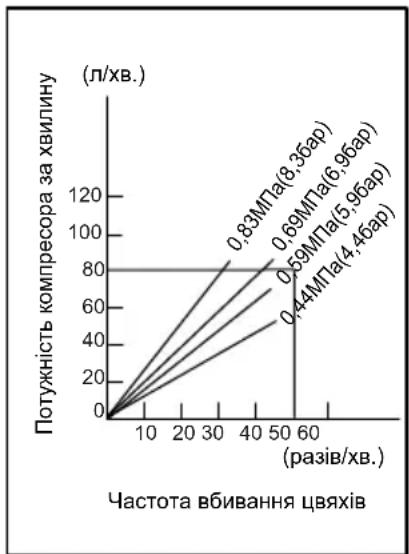

Підберіть компресор з достатньо потужним тиском та виходом повітря для забезпечення економічності у роботи. На діаграмі показано відношення між частотою вбивання цвяхів, відповідним рівнем тиску та виходом повітря від компресора.

Так, наприклад, якщо забивання цвяхів відбувається за швидкості приблизно 50 разів на хвилину при рівні тиску 0,59 МПа (5,9 бар), Вам потрібен компресор з виходом повітря понад 80 літрів за хвилину.

Необхідно використовувати регулятори тиску для обмеження тиску повітря інструменту, якщо тиск подачі повітря перевищує номінальний тиск інструменту. Недотримання цієї інструкції може призвести до серйозного травмування оператора інструменту або осіб, що знаходяться поблизу нього.

Вибір повітряного шланга

Fig.1

Використовуйте якомога ширший та коротший повітряний шланг для забезпечення тривалого та ефективного забивання цвяхів. Якщо повітряний тиск дорівнює 0,49 МПа (4,9 бар), рекомендується використовувати повітряний шланг з внутрішнім діаметром понад 6,5 мм і довжиною до 20 м, якщо цвяхи забиваються з інтервалом 0,5 сек.

⚠️ ОБЕРЕЖНО:

- Низький вихід повітря від компресора, або задовгий або закороткий у діаметрі повітряний шланг по відношенню до частоти забивання цвяхів може спричинити зниження продуктивності інструменту.

Змашування

Fig.2

ля забезпечення максимальної ефективності при експлуатації встановіть комплектний повітряний пристрій (маслянку, регулятор, повітряний фільтр) якомога ближче до інструменту. Відрегулюйте маслянку таким чином, щоб подача однієї краплі мастила припадала на кожні 30 цвяхів.

Якщо комплектний повітряний пристрій не використовується, змастіть інструмент пневматичним мастилом, наносячи 2 (дві) або 3 (три) краплі мастила у повітряний штуцер. Проводьте цю операцію до і після роботи з інструментом. Для забезпечення необхідного змашування запустіть інструмент пару разів після нанесення пневматичного мастила.

Fig.3

ІНСТРУКЦІЯ З ВИКОРИСТАННЯ

ОБЕРЕЖНО:

- Завжди замикайте курковий вмикач та від'єднуйте повітряний шланг перед регулюванням або перевіркою функціонування інструменту.

Регулювання глибини забивання цвяхів Fig.4

Для регулювання глибини забивання цвяхів повертайте регулятор таким чином, щоб цифри на регуляторі співпадали з рискою, розміщеною над регулятором. В режимі "1" глибина забивання цвяхів є найбільшою. По мірі того, як ця цифра збільшується, глибина забивання зменшуватиметься. При переміщенні регулятора на одне ділення, глибина забивання змінюється приблизно на 1,0 мм. Якщо навіть в режимі «1» цвяхи заходять недостатньо глибоко, збільшіть тиск повітря. Якщо навіть в режимі «8» цвяхи заходять занадто глибоко, зменшіть тиск повітря. Взагалі, якщо інструмент використовувати з найменшим тиском повітря і встановлювати режим найменшої глибини забивання цвяхів, інструмент служитиме довше.

КОМПЛЕКТУВАННЯ

⚠️ ОБЕРЕЖНО:

- Завжди замикайте курковий вмикач та від'єднуйте повітряний шланг перед проведенням будь-яких дій з інструментом.

Обирання типу касети цвяхів (дротові або пластикові цвяхи)

Fig.5

В залежності від типу касети, змінюйте положення регулятора.

Заряджання пневматичного молотка

Fig.6

⚠️ ОБЕРЕЖНО:

• Переконайтесь, що касету цвяхів щільно укладено і що цвяхи не зігнуті.

Виберіть відповідні цвяхи для роботи. Послабте важіль фіксатора та відкрийте кришку магазину.

Підніміть і поверніть кришку касети, щоб встановити її в необхідне положення магазину. Робота з інструментом з неправильно налаштованою кришкою касети може призвести до недостатньої подачі цвяхів або неправильного функціонування інструменту.

Fig.7

Встановіть касету цвяхів над кришкою касети. Від'єднайте достатню кількість цвяхів для того, щоб забезпечити контакт із грейфером. Помістіть інші цвяхи у корпус механізму подачі. Головки цвяхів повинні знаходитись у відповідному пазі корпуса механізму подачі. Помістіть інші цвяхи у корпус механізму подачі і введіть їх у контакт з магнітом. Переконайтесь, що цвяхи знаходяться у грейфері і що вони не зігнуті. Після цього закрийте кришку магазина.

Fig.8

Приєднування повітряного шланга Fig.9

Зафіксуйте курковий вмикач. Вставте гніздо повітряного шлангу в повітряний штуцер на пневматичному молотку. Гніздо повітряного шлангу повинно бути міцно зафіксоване на повітряному штуцері. З'єднувальна муфта шлангу повинна бути встановлена на інструменті або біля інструменту таким чином, щоб напірний резервуар розряджався при від'єднанні муфти подачі повітря.

ЗАСТОСУВАННЯ

⚠️ ОБЕРЕЖНО:

• Перед початком роботи слід переконатися, що всі системи безпеки працюють нормально.
1. Для того, щоб забити цвях, Ви можете встановити контактний елемент навпроти поверхонь, які необхідно скріпити, та натиснути на курковий вмикач, або

Fig.10

Fig.11

1. натиснути на курковий вмикач спочатку, а потім встановити контактний елемент навпроти скріплюваних об'єктів.
2. Спосіб № 1 застосовується для переривчатого забивання цвяхів, коли Вам потрібно забити цвях обережно і дуже акуратно. Спосіб № 2 застосовується для послідовного забивання цвяхів.

Послідовне забивання цвяхів і спосіб фіксації куркового вмикача

Fig.12

Для послідовного забивання цвяхів встановіть запірний важіль в положення "Continuous Nailing" (послідовне забивання цвяхів). Для того, щоб замкнути курковий вмикач, встановіть запірний важіль у положення "Lock" ("Замкнено"). Завжди перевіряйте надійність встановлення запірного важеля у необхідному положенні.

⚠️ ОБЕРЕЖНО:

• Вмикання інструменту без цвяхів скорочує його робочий цикл і з цієї причини є небажаним.

Відкачка повітря

Fig.13

Напрямок відкачки повітря можна легко змінити, повернувши кришку витяжного пристрою. При необхідності міняйте напрямок.

Заклинювання цвяхів

Fig.14

⚠️ ОБЕРЕЖНО:

• Перед усуненням заклинювання замкніть курковий вмикач, від'єднайте шланг та вийміть цвяхи з магазину.

Якщо інструмент заклинило, слід виконати такі дії: Відкрийте засувку і кришку магазину та вийміть касету цвяхів. Вставте стержень чи подібний предмет у випускний отвір та вдарте по ньому молотком, щоб вибити цвях, який заклинило у випускному отворі. Знову встановіть касету цвяхів та закрийте кришку магазину і засувку.

Скоба

Fig.15

Гак є зручним для тимчасового підвішування інструменту. Його можна встановлювати на будь-якій стороні інструменту.

⚠️ ОБЕРЕЖНО:

• Завжди замикайте курковий вмикач та від'єднуйте повітряний шланг, якщо Ви вішаєте інструмент на гак.
  • Завжди надійно затягуйте болт фіксації гака.
• Ніколи не вішайте інструмент на пояс і т. п. Це може призвести до небезпечного випадкового спрацьовування інструменту.

Fig.16
Цвяхи

004310

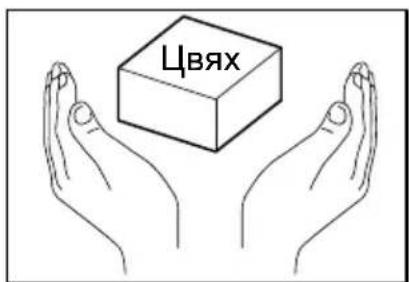

Переносьте та зберігайте касети з цвяхами та коробки обережно. При необережному транспортуванні та зберіганні порядок їхнього розташування може бути порушено, з'єднувачі пошкоджено, що може спричинити неправильну подачу цвяхів.

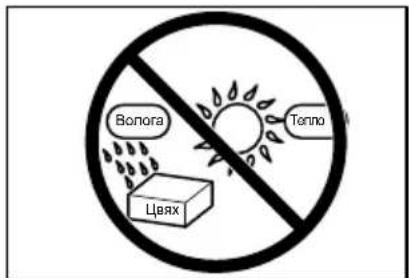

Уникайте зберігання цвяхів у дуже вологих або жарких місцях, або на відкритому сонячному світлі.

004311

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

⚠️ ОБЕРЕЖНО:

- Завжди від'єднуйте повітряний шланг від інструменту перед тим, як починати проведення перевірки або технічного обслуговування.

Технічне обслуговування пневматичного молотка

Перед початком роботи слід переконатися, що всі системи безпеки працюють нормально та провести перевірку на предмет наявності ослаблених гвинтів. Затягніть всі гвинти повинні відповідним чином

Fig.17

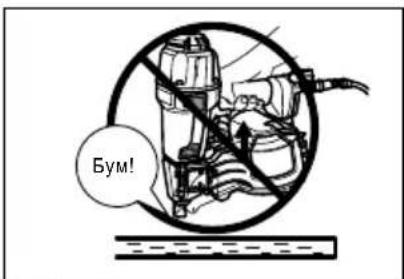

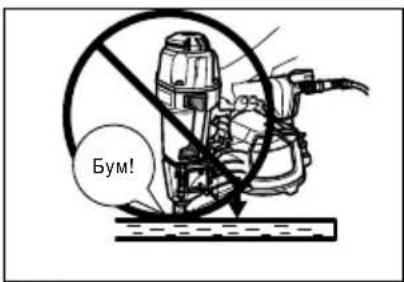

Перед початком роботи слід переконатися, що всі системи безпеки працюють нормально. Інструмент не повинен спрацьовувати, якщо лише натиснуто курковий вмикач, або якщо лише до деревини притиснутий контактний елемент. Він повинен спрацьовувати, коли виконуються обидві дії. Перевірку працездатності приладу слід проводити за відсутності у ньому цвяхів.

005679

005680

Потрапляння бруду та сторонніх предметів всередину інструмента може призвести його псування.

Курковий вмикач обов'язково повинен бути замкнений, коли запірний важіль встановлено в положення "LOCK" ("Замкнено").

Fig.18

По припиненню використання інструменту замкніть курковий вмикач та від'єднайте шланг. Після того закрити повітряний штуцер ковпачком.

Fig.19

Для довготривалого зберігання інструменту змастіть його пневматичним мастилом та помітіть у захищене місце для зберігання. Уникайте того, щоб інструмент знаходився на прямому сонячному світлі та/або у вологих або жарких умовах.

Fig.20

Fig.21

Залізну іржу, що накопичується на магніті, можна усунути, використовуючи струмінь повітря під тиском.

Fig.22

Технічне обслуговування компресора, комплектного повітряного пристрою та повітряного шланга.

Fig.23

Fig.24

Після роботи з інструментом завжди зливайте конденсат з баку компресора та повітряного фільтра. Проникнення вологи в інструмент може призвести до зниження ефективності роботи та до виникнення неполадок.

Регулярно проводьте перевірку на предмет наявності достатньої кількості пневматичного мастила у маслянці комплектного повітряного пристрою. Незабезпечення достатнього рівня змащування призводить до швидкого зношування сполучних кілець.

Fig.25

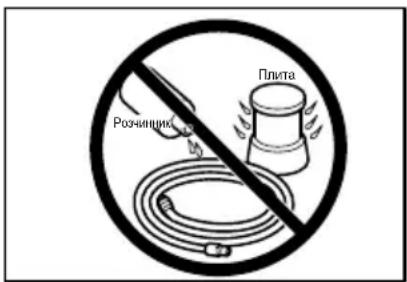

Тримайте повітряний шланг подалі від джерела нагрівання (понад 60°C, понад 140°F) та хімічних речовин (розчинників, сильних кислот або лугів). Крім того, проводьте шланг таким чином, щоб уникнути його небезпечного зачіпання за сторонні предмети під час роботи. Шланги повинні розміщуватися на безпечній відстані від гострих країв предметів, які можуть призвести до пошкодження або стирання шлангу.

Для того, щоб підтримувати БЕЗПЕКУ та НАДІЙНІСТЬ, ремонт, технічне обслуговування або регулювання мають виконувати уповноважені центри обслуговування "Макіта", де використовуються лише стандартні запчастини "Макіта".

ОСНАЩЕННЯ

⚠️ ОБЕРЕЖНО:

- Це оснащення або приладдя рекомендовано для використання з інструментами "Макіта", що описані в інструкції з експлуатації. Використання якогось іншого оснащення або приладдя може спричинити травмування. Оснащення або приладдя слід використовувати лише за призначенням.

У разі необхідності, отримати допомогу в більш детальному ознайомленні з оснащенням звертайтесь до місцевого Сервісного центру "Макіта".

• Цвяхи
• Повітряні шланги
- Захисні окуляри

POLSKI
