Typ produktu	Stavebná cievková klincovačka
Model	AN621
Značka	Makita
Zdroj energie	Pneumatický (stlačený vzduch)
Prevádzkový tlak vzduchu	0.44 - 0.83 MPa (4.4 - 8.3 bar)
Maximálny prípustný tlak vzduchu	0.83 MPa (8.3 bar)
Použiteľná dĺžka klincov (drôtovo zvárané)	45 - 65 mm
Použiteľná dĺžka klincov (plastové pásky)	50 - 65 mm
Kapacita klincov	200 - 300 ks na cievku
Minimálny priemer hadice	6.5 mm
Rozmery (D x V x Š)	310 mm x 305 mm x 133 mm
Hmotnosť	2.8 kg
Mazanie	Turbínový olej (olej na pneumatické náradie)
Režimy klincovania	Prerušované (jednotlivé) a nepretržité
Nastavenie hĺbky	Áno, otáčaním nastavovača (8 krokov, ~1.0 mm na dielik)
Smer výfuku	Nastaviteľný otáčaním krytu výfuku
Uzamykanie spúšte	Áno, prepínačom do polohy LOCK
Bezpečnostný kontaktný prvok	Vyžaduje aktiváciu spúšte aj kontaktu na vystrelenie
Háčik na zavesenie	Áno, obojstranný (možno otočiť na obe strany)
Určenie použitia	Práce v interiéri (podlahové trámy, krokvy) a rámovanie v 2"x4" konštrukciách
Hladina hluku (akustický tlak)	86 dB(A)
Hladina akustického výkonu	99 dB(A)
Vibrácie (vážená RMS)	6 m/s²
Údržba	Pravidelné mazanie, vypúšťanie nádrže kompresora a vzduchového filtra, čistenie magnetu
Príslušenstvo v balení	Vzduchová vsuvka, kryt, malá tyčka na čistenie zaseknutí (typicky)

Často kladené otázky - AN621 MAKITA

Ako vložiť klince do klincovačky Makita AN621?

Stlačte páčku západky a otvorte kryt zásobníka. Zdvihnite a otočte podporný tanier cievky, aby zodpovedal veľkosti cievky. Umiestnite cievku na tanier, odviňte dostatok klincov, aby dosiahli na podávaciu pazúru, a vložte prvý klinec do vodidla a druhý do podávacej pazúry. Uistite sa, že hlavičky klincov sú v drážke podávača a zatvorte kryt.

Ako nastaviť hĺbku klincovania?

Otáčajte nastavovačom, aby šípka ukazovala na číslo (1-8). Číslo 1 poskytuje najhlbšie zatĺkanie, vyššie čísla menšiu hĺbku. Každý dielik mení hĺbku približne o 1,0 mm. Ak sú klince pri nastavení 1 príliš plytké, zvýšte tlak vzduchu; ak sú pri nastavení 8 príliš hlboké, znížte tlak vzduchu.

Ako vyčistiť zaseknutie v AN621?

Najprv uzamknite spúšť prepínačom, odpojte hadicu vzduchu a odstráňte cievku klincov. Otvorte dvierka a kryt zásobníka. Vložte malú tyčku do vyhadzovacieho otvoru a poklepte kladivom, aby ste vytlačili zaseknutý klinec. Potom znova naložte cievku a zatvorte kryt.

Aké typy klincov používa AN621?

Používa drôtovo zvárané klince (dĺžka 45-65 mm) alebo klince na plastových páskach (dĺžka 50-65 mm). Používajte iba klince špecifikované v návode, aby ste predišli poruche. Uistite sa, že klince sú pevne spojené a nie sú ohnuté.

Aký tlak vzduchu mám použiť?

Odporúčaný prevádzkový tlak je 0,44 až 0,83 MPa (4,4 až 8,3 bar). Nikdy neprekračujte 0,83 MPa (8,3 bar). Nastavte regulátor na nižšiu hodnotu a v prípade potreby zvýšte.

Ako mazať klincovačku?

Používajte olej na pneumatické náradie (turbínový olej). Ak používate maznicu, nastavte ju na jednu kvapku na 30 klincov. Bez maznice dajte 2-3 kvapky do vzduchovej vsuvky pred a po použití, potom niekoľkokrát vystreľte, aby sa olej rozložil.

Môžem používať AN621 na nepretržité klincovanie?

Áno. Nastavte prepínač do polohy „Nepretržité klincovanie“. Potom môžete zatĺkať klince najprv stlačením spúšte a potom pritlačením kontaktného prvku na obrobok. Vždy sa uistite, že je prepínač správne nastavený.

Ako uzamknúť spúšť z bezpečnostných dôvodov?

Otočte prepínač do polohy „Uzamknuté“. Tým zabránite náhodnému vystreleniu. Spúšť vždy uzamknite, keď nástroj nepoužívate, pred údržbou alebo pri zmene pracovnej polohy.

Aké sú dôležité bezpečnostné opatrenia?

Vždy používajte ochranné okuliare a chrániče sluchu. Nikdy nemierte nástrojom na seba alebo iných. Majte prsty mimo spúšte, kým nie ste pripravení. Pri nepoužívaní vždy odpojte hadicu vzduchu a vyprázdnite klince. Nepoužívajte poškodené alebo upravené nástroje. Dodržiavajte všetky pokyny v návode.

Ako pripojiť hadicu vzduchu?

Najprv uzamknite spúšť. Nasuňte vzduchovú vsuvku hadice na vzduchovú armatúru klincovačky, kým sa pevne nezaistí. Uistite sa, že spojka hadice je nainštalovaná tak, aby sa pri odpojení uvoľnil tlak. Pre najlepší výkon použite hadicu s vnútorným priemerom najmenej 6,5 mm.

NÁVOD NA OBSLUHU AN621 MAKITA

Vysvetlenie všeobecného zobrazenia

Model		AN621
Tlak vzduchu 0,44 - 0,83 Mpa (4,4 - 8,3 baru)
Aplikovateľná dĺžka	Drôtovo zvárané klince 45 mm - 65 mm
	Klince usporiadané pomocou plastového pásu	50 mm - 65 mm
Množstvo klincov 200 - 300 ks
Min. priemer hadičky		6,5
Olej pre pneumatické náradie Olej pre turbíny
Rozmery (D x V x Š) 310 mm X 305 mm X 133 mm
Hmotnosť netto 2,8 kg

• Vzhľadom k neustálemu výskumu a vývoju tu uvedené technické údaje podliehajú zmenám bez upozornenia.
• Poznámka: Technické údaje sa možu pre rozne krajiny líšit.

END105-1

ENH013-7

Symboly

Nižšie sú uvedené symboly, s ktorými sa môžete pri použití nástroja stretnút'. Je dôležité, aby ste skôr, než s ním začnete pracovat', pochopili ich význam.

• Prečítajte si návod
- Používajte ochranné okuliare.

ENE059-1

Určené použitie

Toto náradie je určené na prípravné práce v interiéri, ako je upevňovanie dlážkových nosníkov alebo bežných krokiev a na vytváranie rámových konštrukcií pri rozmiestnení "2 x 4".

ENG046-1

Len pre Európske krajiny

Hluk a vibrácie

Typické hladiny akustického tlaku záťaže sú

hladina akustického výkonu: 99 dB (A).

Používajte pomôcky na ochranu sluchu.

Typická hodnota zrýchlenia váženej strednej kvadratickej hodnoty je 6 m/s ^2 .

Tieto hodnoty boli získané podľa EN792.

PREHLÁSENIE O ZHODE S NORMAMI EU Model; AN621

Prehlasujeme na našu vlastnú zodpovednosť, že tento výrobok je v zhode s nasledujúcimi normami alebo štandardizovanými dokumentami;

Norma EN792 v súlade so smernicami Rady 98/37/EC.

CE2008

000230

Tomoyasu Kato riaditel'

Zodpovedný výrobca:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPONSKO

Autorizovaný zástupca v Európe:

Makita International Europe Ltd.

• Pred používaním tohto náradia si z dôvodu osobnej bezpečnosti, správnej obsluhy a údržby náradia prečítajte tento návod na obsluhu.
• Vždy používajte ochranné okuliare ako ochranu zraku pred prachom a poranením klincom. VAROVANIE:

Zamestnávatel' je zodpovedný nariadit' osobám, ktoré používajú toto náradie a ktoré sa nachádzajú v bezprostrednej blízkosti používať bezpečnostné ochranné prostriedky na ochranu očí.

• S cieľom chránit’ svoj sluch proti hluku používajte chrániče na uši a taktiež používajte aj ochranu na hlavu. Taktiež používajte ľahké, avšak nie volně oblečenie. Rukávy by mali byť zapnuté alebo vyhrnuté. Nemali by ste na krku nosit’ žiadne šatky alebo viazanky.
• Náhlenie sa počas práce alebo nadmerné zaťažovanie náradia je nebezpečné. S týmto náradím zaobchádzajte opatrne. Náradie nepoužívajte pod vplyvom alkoholu, liekov alebo podobných látok.

• Všeobecné pokyny pre manipuláciu s náradím:

(1) Vždy sa presvedčte, že náradie obsahuje upínacie prvky.
(2) Náradie nesmerujte na seba ani na žiadnu inú osobu bez ohľadu na to, či obsahuje alebo neobsahuje upínacie prvky.
(3) Náradie nespúštajte pokial' nie je pevne umiestnené na pracovnom kuse.
(4) Náradie považujte za pracovné náradie.
(5) Nejde o hračku.
(6) Náradie nikdy nedržte ani neprenášajte s prstom na vypínači.
(7) Náradie nikdy nenabíjajte upínacími prvkami pokiaľ je ktorýkol’vek ovládač aktivovaný.
(8) Náradie neprevádzkujte pri napájaní zo sieťového zdroja, ktorého hodnoty sú iné než hodnoty uvedené na návode na obsluhu/bezpečnostných pokynoch pre náradie.

- Nesprávne fungujúce náradie sa nesmie používat'.

- Počas používania náradia môžu z neho v niektorých prípadoch vyletovať iskry. Náradie nepoužívajte v blízkosti prchavých zápalných materiálov, ako je benzín, riedidlo, farba, plyn,

lepidlá atd'; pretože môže dôjst' k ich vznieteniu a výbuchu s dôsledkom vážnych poranení.

• S cieľom zabezpečit' bezpečnú činnosť je potrebné, aby bolo pracovisko dobre osvetlené. Pracovisko by malo byt' čisté, bez akéhokol'vek neporiadku. Dôraz dávajte hlavne na zachovanie dobrého postoja a rovnováhy.
  • V okolí by sa mali nachádzať jedine osoby ktoré sa podiel'ajú na vykonávaní práce. Počas celej doby vykonávania práce zabráňte hlavne prístupu detí.
• V platnosti môžu byť miestne nariadenia týkajúce sa hluku, ktoré je potrebné dodržiavať udržiavaním hodnôt hluku pod stanovenými limitnými hodnotami. V niektorých prípadoch sa by sa mali s ciel'om zabránit' unikaniu hluku okenice.
• S kontaktným prvkom sa nehrajte: zabraňuje náhodnému vysteleniu a preto musí byť vždy namontovaný; nedemontujte ho. Zaistenie vypínača v polohe ON (ZAP.) je taktiež velmi nebezpečné. Vypínač sa nikdy nepokúšajte zaistit'. Náradie nepoužívajte pokial' je ktorákol'vek časť náradia alebo ktorýkol'vek z obslužných ovládačov nefunkčný, odpojený, upravovaný alebo nefungujúci správne.
• Náradie používajte pri stanovenom tlaku vzduchu 0,44 - 0,83 MPa (4,4 - 8,3 barov), a to z bezpečnostných dôvodov a z dôvodu predlženia životnosti náradia. Neprekračujte odporúčaný max. prevádzkový tlak 0,83 MPa (8,3 barov). Náradie by nemalo byť pripájané ku zdroju, ktorého tlak môže potenciálne prevýšiť hodnotu 1,37 MPa (13,7 barov).
• Zabezpečte, aby tlak vyvíjaný systémom stlačeného vzduchu neprekračoval maximálny dovolený tlak pre náradie na nabíjanie upínacích prvkov. Tlak vzduchu na začiatku nastavte na nižšiu hodnotu, než je odporúčaná prípustná hodnota pre tlak (pozrite si TECHNICKÉ ŠPECIFIKÁCIE).
• Náradie nikdy nepoužívajte na iný než stlačený vzduch. V prípade, ak ako zdroj napájania pre náradie použijete plyn z tlakových fliaš (oxid uhličitý, kyslík, dusík, vodík, vzduch atď.) alebo zápalný plyn (vodík, propán, acetylén atď.), náradie vybuchne s dôsledkom vážnych poranení.
• Náradie pred používaním vždy skontrolujte z pohl'adu jeho celkového stavu a z pohl'adu uvoľnenia skrutiek. V prípade potreby dotiahnite.

• Pred prácou skontrolujte, či sú všetky bezpečnostné systémy funkčné. Toto náradie sa nesmie používať tak, že sa pot'ahuje len vypínač alebo tak, že sa proti drevu zatláča iba kontaktné rameno. Musí sa používať jedine pri vykonávaní oboch týchto úkonov. Možnú chybnú činnosť vyskúšajte bez nabitia klincami a tak, že tlačidlo je v polohe úplného potiahnutia.

• Presvedčte sa, že vypínač je zablokovaný, a to pokiaľ je prepínacia páčka v polohe LOCK (ZABLOKOVAŤ).

• Dôkladne skontrolujte steny, stropy, podlahy zastrešenie a pod. aby prípadne nedošlo k úrazu elektrickým prúdom, úniku plynu, výbuchu a pod., spôsobeným narazením do živých vodičov, potrubí alebo plynových rúrok.
• Používajte len klince uvedené v tejto príručke. Pri použití akýchkoľvek iných klincov môže dôjst' k poruche nástroja.

• Náradie na nabíjanie upínacích prvkov označené „Do not use on scaffoldings, ladders (Nepoužívajte na lešeniach alebo rebríkoch)“ nepoužívajte v určitých situáciách, napríklad:

• v prípade, ak chcete zmenit' miesto nabíjania za iné, pričom vykonanie tejto zmeny vyžaduje použite lešenia, schodíkov, rebríkov alebo konštrukcí podobných rebríku, napr. strešných lát;

• na zatváranie škatúl' alebo prepraviek;

• na montáž prepravných bezpečnostných systémov napríklad na vozidlách alebo vagónoch.

• Nedovol'te, aby náradie používali nezaškolené osoby.

• Pred začatím nastreľovania klincov sa presvedčte, že sa v blízkosti nikto nenachádza. Nikdy sa nepokúšajte nastreľovať klince súčasne zvnútra aj zvonka. Klince môžu prerazit a/alebo vyletiet, čo predstavuje smrtelňné nebezpečenstvo.
• Dávajte pozor na svoj postoj a zachovávajte svoju rovnováhu s nástrojom. Presvedčte sa, že počas práce na vyvýšených miestach sa nikto pod vami nenachádza a vzduchovú hadicu zabezpečte tak, aby ste zabránili nebezpečenstvu v prípade náhleho myknutia alebo zachytenia.
• Na strechách a d'alších vyvýšených miestach klince nastreľujte súbežne s vašim pohybom dopredu. Je l'ahké stratit’ stabilný postoj v prípade nastreľovania klincov pri malom pohybe dozadu. V prípade zvislých povrchov klince nastreľujte zhora dole. Týmto spôsobom dokážete nastreľovanie klincov vykonávať pri menšej únave.
  • V prípade, ak klinec omylom nastrelíte na iný klinec alebo ak klinec nastrelíte na uzol v rámci dreva, môže dôjst' k ohnutiu klinca alebo k zaseknutiu náradia. Môže dôjst' k odhodeniu klinca, pričom klinec môže niekoho zasiahnut', alebo náradie samo osebe môže vyvolat' nebezpečnú reakciu. Kince nastrelujte opatrne.

• Nabité náradie ani vzduchový kompresor nenechávajte, pokial' je pod tlakom dlhodobo na slnku. Na mieste, kde budete náradie nastavovať sa nesmie do náradia dostať prach, piesok, úlomky a cudzorodý materiál.

• Výpustný otvor nesmerujte na nikoho okolo vás. Ruky a nohy držte mimo oblasti výpustného otvoru.

• Pokial' je vzduchová hadica pripojená, neprenášajte náradie držiac prst na vypínači a ani hu nikomu takýmto spôsobom nepodávajte. Náhodne vystrelenie môže byt' veľmi nebezpečné.
• S náradím manipulujte opatrne, pretože vo vnútri náradia je vysoký tlak, ktorý môže byť nebezpečný, a to v prípade vzniku trhlín spôsobených hrubým zaobchádzaním (pád alebo náraz). Nepokúšajte sa na náradí krájať a ani do neho nerýpte.
• Ak na náradí spozorujete niečo chybné alebo niečo nezvyčajné, okamžite zastavte činnosť nastreľovania klincov.
• Vždy odpojte všetky vzduchové hadice a vyberte všetky klince:

1.V prípade, ak náradie nechávate bez dohl'adu.
2. Pred vykonávaním akejkol'vek údržby alebo opravy.
3. Pred odstránením zablokovania.
4. Pred prenesením náradia na nové miesto.

- Okamžite po ukončení práce s náradím vykonajte vyčistenie a údržbu. Náradie udržiavajte vo vynikajúcom stave. Pohyblivé časti namažte, aby ste zabránili hrdzaveniu a aby ste minimalizovali opotrebovanie od trenia. Zo všetkých súčastí utrite prach.

• Pri nepoužívaní náradia vždy zablokujte vypínač otočením prepínacej páčky do polohy LOCK (ZABLOKOVAŤ).
• Náradie neupravujte bez súhlasu spoločnosti Makita.

- O pravidelnú kontrolu náradia požiadajte autorizované servisné stredisko spoločnosti Makita.

• Ak chcete zachovať SPOĽAHLIVOST a BEZPEČNOST výrobku, údržbu a opravy by sa mali vykonat' v autorizovanom servisnom stredisku Makita, vždy s použitím náhradných dielov Makita.
• Používajte jedine olej určený pre pneumatické náradia, ktorý je uvedený v tomto návode.
• Nikdy náradie nepripájajte k vedeniu stlačeného vzduchu pokiaľ maximálny dovolený tlak náradia nemôže byť prekročený o 10 %. Zabezpečte, aby tlak vyvíjaný systémom stlačeného vzduchu neprekračoval maximálny dovolený tlak pre náradie na nabíjanie upínacích prvkov. Tlak vzduchu na začiatku nastavte na nižšiu hodnotu, než je odporúčaná prípustná hodnota pre tlak.
• Nepokúšajte sa kontaktný prvok vypínača ponechat' v stlačenom stave pomocou pásky alebo drôtu. Môže dôjst' k smrtel'ným alebo vážnym poraneniam.
• Vždy podľa pokynov uvedených v tomto návode skontrolujte kontaktný prvok. Ak bezpečnostný mechanizmus nefunguje správne, klince môžu byt náhodne vystrelené.

Vzduchový kompresor musí spíňat' požiadavky normy EN60335-2-34.

Zvol'te si kompresor, ktorý má veľký rozsah pre tlak vzduchu a výstup vzduchu s ciel'om zabezpečit' cenovo efektívnu prevádzku. Na grafe je znázornený vzt'ah medzi frekvenciou nastreľovania, použitým tlakom a výstupom vzduchu z kompresora.

Preto napríklad, ak sa vykonáva nastreľovanie klincov pri frekvencii 50 krát za minútu pri tlaku 0,59 MPa (5,9 barov), je potrebné zabezpečit' kompresor s kapacitou viac ako 80 litrov / minútu.

Regulátory tlaku sa musia používat' na obmedzenie tlaku vzduchu na menovitú hodnotu tlaku vzduchu náradia, a to pokial' tlak prívodného vzduchu presahuje menovitý tlak vzduchu náradia. Opomenutie môže mat' za dôsledok vážne poranenie obsluhy náradia alebo osôb nachádzajúcich sa okolo.

Vol'ba vzduchovej hadice

Fig.1

Používajte čo najväčšiu a čo najkratšiu vzduchovú hadicu, aby ste zabezpečili nepretržitú a účinnú činnosť nastreľovania klincov. Pokial’ je tlak vzduchu 0,49 Mpa (4,9 barov), odporúča sa používat’ vzduchovú hadicu s vnútorným priemerom nad 6,5 mm a dĺžky kratšej ako 20 m, a to pokial’ je interval medzi nastrelením klincov 0,5 sekundy.

⚠POZOR:

- Malý výstup vzduchu z kompresora, dlhá hadica alebo hadica s menším priemerom vo vzt'ahu k frekvencii nastreľovania klincov, môže mať za následok zníženie kapacity náradia pri nastreľovaní.

Mazanie

Fig.2

Aby ste zabezpečili maximálny výkon, nainštalujte vzduchovú súpravu (olejnička, regulátor, vzduchový filter) čo najbližšie k náradiu. Olejničku nastavte tak, aby na každých 30 klincov pripadla jedna kvapka oleja.

Pokial' sa nepoužíva vzduchová zostava, naolejujte náradie olejom určeným pre pneumatické náradia, a to nakvapkaním 2 (dve) alebo 3 (tri) kvapiek do vzduchovej armatúry. Toto by ste mali vykonať pred a po použití. Kvôli správnemu namazaniu je potrebné náradím po nanesení oleja pre pneumatické náradie niekol'kokrát vystrelit'.

Fig.3

POPIS FUNKCIE

⚠POZOR:

- Pred nastavovaním alebo vykonávaním kontroly funkcie náradia vždy zablokujte vypínač a odpojte hadicu.

Nastavenie híbky nastrel'ovania

Fig.4

Aby ste nastavili híbku nastreľovania, otočte adaptérom tak, aby šípka nad adaptérom ukazovala na číslo vyznačené na nastavovači. Híbka nastreľovania je najhlbšia pokial' šípka ukazuje na číslo 1. Bude plytšia, pokial' bude šípka ukazovať na vyššie číslo. Híbku je možné zmenit' v približne 1,0 mm krokoch. Pokial' klince nemožno nastrelit' do dostatočnej híbky, a to aj v prípade, ak šípka ukazuje na číslo 1, zvýšte tlak vzduchu. Pokial' sú klince nastreľované príliš hlboko, a to aj v prípade, ak šípka ukazuje na číslo 8, znížte tlak vzduchu. Vo všeobecnosti sa dá povedať, že životnosť náradia bude dlhšia, pokial' sa náradie bude používať pri nižšom tlaku vzduchu a nastavovač bude nastavený na nižšom čísle.

MONTÁŽ

⚠POZOR:

Voľba drôteného/plastového usporiadaného zvitku

Fig.5

Prepínaciu páčku nastavte podľa typu usporiadaného zvitku.

Nabitie klincovačky

Fig.6

⚠POZOR:

• Presvedčte sa, že klince sú pevne usporiadané a že nie sú ohnuté.

Zvol'te klince vhodné pre vašu činnosť. Stlačte uzatváraciu páčku a otvorte uzáver zásobníka.

Zdvihnite a otočte podpornú platňu zvitku a nastavte správne stupňovanie pre zásobník. Pokial náradie prevádzkujete s podpornou platňou zvitku nastavenou na nesprávny stupeň, dôsledkom bude nedostatočné vyrážanie klincov alebo chyba náradia.

Fig.7

Zvitok s klincami položte na podpornú platňu zvitku. Prvý klinec umiestnite do vyrážacieho kanála a druhý klinec do podávacej čel'uste. Zvyšné nerozvinuté kince umiestnite do telesa podávača. Hlavy klincov musia byt' v štrbine hlavnej časti podávača. Nerozvinuté kince umiestnite na hlavnú časť podávača a pripojte ich k magnetu. Presvedčte sa, že kince sú vo vyrážacom kanáli a nie sú ohnuté. Následne uzáver zásobníka zatvorte.

Fig.8

Pripojenie vzduchovej hadice

Fig.9

Vypínač zablokujte. Vzduchovú objímku vzduchovej hadice nasuňte na vzduchovú armatúru klincovačky. Po nainštalovaní na vzduchovú armatúru sa presvedčte, že vzduchová objímka je pevne nasadená. Spojka hadice musí byť nainštalovaná na alebo v blízkosti náradia takým spôsobom, aby sa tlaková nádoba vyprázdňovala počas doby odpojenia spojky prívodu vzduchu.

PRÁCA

⚠POZOR:

- Pred prácou skontrolujte, či sú všetky bezpečnostné systémy funkčné.

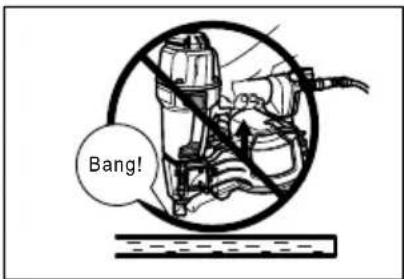

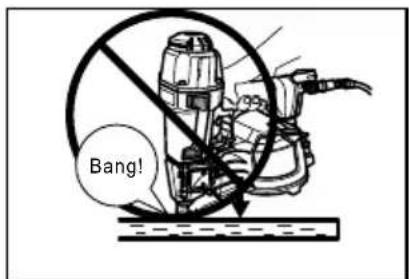

1. Aby ste nastrelili klinec, môžete kontaktný prvok umiestniť na pracovný kus a potiahnut’ tlačidlo, alebo

Fig.10

Fig.11

- Spôsob č. 1 je určený pre prerušované nastreľovanie klincov, kedy chcete klinec nastrelit' veľmi opatrne a veľmi presne. Spôsob č. 2 je určený pre spojité nastreľovanie klincov.

Spojité nastrel'ovanie klincov a spôsob zablokovania vypínača

Fig.12

Pre spojité nastreľovanie klincov nastavte prepínaciu páčku do polohy „Continuous Nailing (Spojité nastreľovanie klincov)“. Aby ste vypínač zablokovali, nastavte prepínaciu páčku do polohy „Lock (Zablokovat)“. Vždy sa presvedčte, že prepínacia páčka je správne nastavená.

⚠POZOR:

- Prevádzkovanie náradia bez klincov skracuje životnosť náradia a takejto činnosti by ste sa mali vyhnút.

Výfuk

Fig.13

Smerovanie výfuku možno nastavit' jednoduchým spôsobom otočením krytu výfuku. Zmenu vykonajte v prípade potreby.

Zaseknutá klincovačka

Fig.14

⚠POZOR:

- Pred odstránením zaseknutia vždy zablokujte vypínač, odpojte hadicu a zo zásobníka vyberte všetky klince.

Ak sa nastreľovacia pištol' zasekne, postupujte nasledovne:

Otvorte dvierka a uzáver zásobníka a vyberte zvitok klincov. Do výpustného otvoru zasuňte malú tyčku alebo podobný predmet a poklepaním kladivom vyrazte zaseknutý klinec z výpustného otvoru. Opätovne nastavte zvitok klincov a zatvorte uzáver a dvierka zásobníka.

Hák

Fig.15

Hák je vhodný na dočasné zavesenie nástroja. Môže sa namontovať na ktorúkol'vek stranu náradia.

⚠POZOR:

• V prípade zavesenia náradia pomocou háku vždy zablokujte spúšťacie tlačidlo a odpojte vzduchovú hadicu.
• Vždy skrutku pre zaistenie háku dôkladne utiahnite.
• Náradie nikdy nevešajte opasok ani iným podobným spôsobom. Dôsledkom môže byt náhodne nebezpečné vystrelenie.

Fig.16

Klince

004310

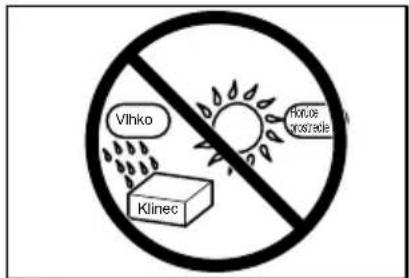

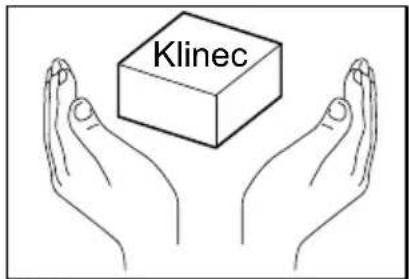

So zvitkami klincov a s ich škatuľami manipulujte opatrne. Pokial' so zvitkami klincov budete manipulovať nešetrne, môže dôjst' k ich otupeniu, alebo dôjde k zlomeniu ich konektora, čoho dôsledkom bude zlé podávanie klincov.

Vyhnite sa skladovaniu klincov na veľmi vlhkých alebo horúcich miestach a nevystavujte ich účinkom priameho slnečného žiarenia.

004311

ÚDRŽBA

⚠POZOR:

- Pred vykonávaním kontroly alebo údržby vždy odpojte od náradia vzduchovú hadicu.

Údržba klincovačky

Náradie pred používaním vždy skontrolujte z pohl'adu jeho celkového stavu a z pohl'adu uvol'nenia skrutiek. V prípade potreby dotiahnite.

Fig.17

Pred prácou skontrolujte, či sú všetky bezpečnostné systémy funkčné. Toto náradie sa nesmie používať tak, že sa pot'ahuje len vypínač alebo tak, že sa proti drevu zatláča iba kontaktný prvok. Musí sa používať jedine pri vykonávaní oboch týchto úkonov. Možnú chybnú činnosť overte bez nabitia klincov.

005679

005680

Vniknutie špiny alebo cudzorodého telesa do náradia môže spôsobit' poškodenie náradia.

Presvedčte sa, že vypínač je zablokovaný, a to pokiaľ je prepínacia páčka v polohe LOCK (ZABLOKOVAŤ).

Fig.18

Pokial' nebudete náradie dlhodobo používať, namažte ho olejom na pneumatické náradie a uskladnite ho na bezpečnom mieste. Zabráňte vystaveniu účinkom priameho slnečného žiarenia, vlhkým alebo horúcim prostrediam.

Fig.20

Fig.21

Kovový prach, ktorý sa prilepí na magnet je možné vyfúknut pomocou vzduchového čističa na prach.

Fig.22

Údržba kompresora, vzduchovej súpravy a vzduchovej hadice

Fig.23

Fig.24

Po ukončení činnosti vždy vypustite tlakovú nádobu a vzduchový filter. Pokiaľ dovolíte, aby sa do náradia dostala vlhkost, dôsledkom môže byť slabý výkon a možné zlyhanie náradia.

Pravidelne kontrolujte, či sa v olejničke a vzduchovej súprave nachádza vhodný pneumatický olej. Opomenutie zabezpečovat' dostatočné mazanie spôsobí rýchle opotrebovanie tesniacich O krúžkov.

Fig.25

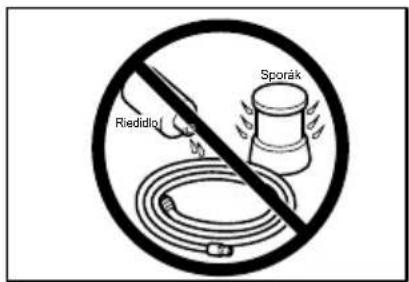

Vzduchovú hadicu chráňte pred účinkami tepla (nad 60°C, nad 140°F)a pred účinkami chemikálií (riedidlo, silné kyseliny alebo zásady). Hadicu vedťte mimo prekázok o ktoré sa môže počas prevádzky nebezpečne zachytit'. Hadice musia byť vedené mimo ostrých hrán a plôch, kde môže dôjst' k poškodeniu hadice alebo k obrusovaniu hadice.

004320

Kvôli zachovaniu BEZPEČNOSTI a SPOL'AHLIVOSTI výrobkov musia byt' opravy a akákol'vek d'alšia údržba či nastavovanie robené autorizovanými servisnými strediskami firmy Makita a s použitím náhradných dielov Makita.

PRÍSLUŠENSTVO

⚠POZOR:

- Pre váš nástroj Makita, opísaný v tomto návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslušenstva či nástavcov može hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa možu používať len na účely pre ne stanovené.

Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obrátte sa na vaše miestne servisné stredisko firmy Makita.

• Klince
• Vzduchové hadice
• Ochranné okuliare

Hladina akustického tlaku: 86 dB(A)

Hladina akustického výkonu: 99 dB(A).
