Typ produktu	Stavební hřebíkovačka na svitky
Model	AN621
Značka	Makita
Zdroj energie	Pneumatický (stlačený vzduch)
Provozní tlak vzduchu	0,44 - 0,83 MPa (4,4 - 8,3 bar)
Maximální přípustný tlak vzduchu	0,83 MPa (8,3 bar)
Použitelná délka hřebíků (drátem spojené)	45 - 65 mm
Použitelná délka hřebíků (plastové pásky)	50 - 65 mm
Kapacita hřebíků	200 - 300 ks na svitek
Minimální průměr hadice	6,5 mm
Rozměry (D x V x Š)	310 mm x 305 mm x 133 mm
Hmotnost (netto)	2,8 kg
Mazání	Turbínový olej (olej pro pneumatické nářadí)
Režimy střílení	Přerušovaný (jednotlivý) a kontinuální
Nastavení hloubky	Ano, otáčením nastavovače (8 kroků, cca 1,0 mm na stupeň)
Směr výfuku	Nastavitelný otáčením krytu výfuku
Zámek spouště	Ano, pomocí přepínače do polohy LOCK
Bezpečnostní kontaktní prvek	Vyžaduje aktivaci spouště i kontaktu pro vystřelení
Hák pro zavěšení	Ano, otočný na obě strany
Určené použití	Předběžné vnitřní práce (stropní trámy, krokve) a rámování v dřevěných konstrukcích 2x4 palce
Hladina hluku (akustický tlak)	86 dB(A)
Hladina akustického výkonu	99 dB(A)
Vibrace (vážená RMS)	6 m/s²
Údržba	Pravidelné mazání, vypouštění nádrže kompresoru a vzduchového filtru, čištění magnetu
Součástí příslušenství	Vzduchová koncovka, kryt, malá tyčka pro čištění zaseknutí (typicky)

Často kladené otázky - AN621 MAKITA

Jak vložit hřebíky do hřebíkovačky Makita AN621?

Stiskněte páčku západky pro otevření krytu zásobníku. Zvedněte a otočte podpěrnou desku svitku tak, aby odpovídala velikosti svitku hřebíků. Umístěte svitek hřebíků na desku, odviňte dostatek hřebíků, aby dosáhly k podávacímu drápu, a vložte první hřebík do kanálu driveru a druhý do podávacího drápu. Ujistěte se, že hlavičky hřebíků jsou v drážce těla podavače a zavřete kryt.

Jak nastavit hloubku střílení?

Otáčejte nastavovačem tak, aby šipka ukazovala na číslo (1-8). Číslo 1 poskytuje nejhlubší zaražení, vyšší čísla dávají menší hloubku. Každý stupeň mění hloubku přibližně o 1,0 mm. Pokud jsou hřebíky při nastavení 1 příliš mělké, zvyšte tlak vzduchu; pokud jsou při nastavení 8 příliš hluboké, snižte tlak vzduchu.

Jak odstranit zaseknutí u AN621?

Nejprve zamkněte spoušť přepínačem, odpojte vzduchovou hadici a vyjměte svitek hřebíků. Otevřete dvířka a kryt zásobníku. Vložte malou tyčku do vyhazovacího otvoru a poklepejte kladivem, abyste vytlačili zaseknutý hřebík. Poté znovu vložte svitek a zavřete kryt.

Jaký typ hřebíků používá AN621?

Používá drátem spojené hřebíky (délka 45-65 mm) nebo hřebíky v plastových páscích (délka 50-65 mm). Používejte pouze hřebíky specifikované v návodu, aby nedošlo k poruše. Dále se ujistěte, že hřebíky jsou pevně spojeny a neohnuté.

Jaký tlak vzduchu mám použít?

Doporučený provozní tlak vzduchu je 0,44 až 0,83 MPa (4,4 až 8,3 bar). Nikdy nepřekračujte 0,83 MPa (8,3 bar). Nastavte regulátor zpočátku na nižší hodnotu a v případě potřeby zvyšte pro správné zarážení.

Jak mazat hřebíkovačku?

Používejte olej pro pneumatické nářadí (turbínový olej). Pokud je použita maznice, nastavte ji na jednu kapku na 30 hřebíků. Bez maznice dejte 2-3 kapky do vzduchové přípojky před a po použití, poté několikrát vystřelte, aby se olej rozprostřel.

Mohu používat AN621 pro kontinuální střílení?

Ano. Nastavte přepínač do polohy "Kontinuální střílení". Poté můžete zarážet hřebíky tak, že nejprve stisknete spoušť a poté přitisknete kontaktní prvek k obrobku. Vždy se ujistěte, že je přepínač správně nastaven.

Jak zamknout spoušť pro bezpečnost?

Otočte přepínač do polohy "Lock" (Zámek). Tím zabráníte náhodnému vystřelení. Vždy zamykejte spoušť, když nářadí nepoužíváte, před údržbou nebo při změně pracovní polohy.

Jaká jsou důležitá bezpečnostní opatření?

Vždy noste ochranné brýle a chrániče sluchu. Nikdy nemiřte nářadím na sebe ani na jiné osoby. Držte prsty mimo spoušť, dokud nejste připraveni. Vždy odpojte vzduchovou hadici a vyprázdněte hřebíky, když je nářadí bez dozoru. Nepoužívejte poškozené nebo upravené nářadí. Dodržujte všechny pokyny v návodu.

Jak připojit vzduchovou hadici?

Nejprve zamkněte spoušť. Nasuňte vzduchovou koncovku hadice na vzduchovou přípojku hřebíkovačky, dokud pevně nezapadne. Ujistěte se, že spojka hadice je instalována tak, aby se při odpojení uvolnil tlak. Pro nejlepší výkon používejte hadici s vnitřním průměrem alespoň 6,5 mm.

NÁVOD K OBSLUZE AN621 MAKITA

3-1. Olej pre pneumatické náradie	8-2. Magnet	14-2. Výpustný otvor
4-1. Nastavovač	8-3. Hlavná časť podávača	15-1. Hák
5-1. Meniaca páka	9-1. Vzduchová objímka	18-1. Meniaca páka
5-2. Plastový usporiadaný zvitok	9-2. Vzduchová armatúra	18-2. Blokovanie vypínača
5-3. Drôtený usporiadaný zvitok	10-1. Spúšť	19-1. Uzáver
6-1. Dvierka	10-2. Dotýkajúci sa prvok	22-1. Magnet
6-2. Uzáver zásobníka	12-1. Spojité nastrel’ovanie klincov	23-1. Vypúšťací kohútik
6-3. Páčka	12-2. Meniaca páka	24-1. Vzduchový filter
7-1. Dielikovanie	12-3. Blokovanie vypínača	25-1. Olejnička
7-2. Podporná platňa zvitku	13-1. Kryt výfuku	25-2. Pneumatický olej
8-1. Výrez	14-1. Malá tyčka

TECHNICKÉ ÚDAJE

hladina akustického tlaku: 86 dB (A)

- Pred vykonávaním akejkol'vek činnosti na náradí vždy zablokujte vypínač a odpojte hadicu.

1. Najprv potiahnite tlačidlo a následne umiestnite kontaktný prvok na pracovný kus.

Pokial' sa náradie nepouživa, zablokujte tlačidlo vypínača a odpojte hadicu. Následne vzduchovú armatúru uzatvorte uzáverom.

Fig.19

ČESKÝ
Legenda všeobecného vyobrazení

3-1. Olej pro pneumatické nářadí	8-2. Magnet	14-2. Ústí
4-1. Regulátor	8-3. Těleso podavače	15-1. Hák
5-1. Volič režimu	9-1. Vzduchová objímka	18-1. Volič režimu
5-2. Plastová cívka	9-2. Vzduchová přípojka	18-2. Zámek spouště
5-3. Drátová cívka	10-1. Spoušť	19-1. Víčko
6-1. Dvířka	10-2. Kontaktní prvek	22-1. Magnet
6-2. Víko zásobníku	12-1. Souvislé přibíjení	23-1. Odvodňovací kohout
6-3. Páčka	12-2. Volič režimu	24-1. Vzduchový filtr
7-1. Dílek	12-3. Zámek spouště	25-1. Maznice
7-2. Podpěrná deska kotouče	13-1. Kryt odpouštěcího ventilu	25-2. Pneumatický olej
8-1. Drážka	14-1. Tenká tyč

TECHNICKÉ ÚDAJE

Model		AN621
Tlak vzduchu 0,44 - 0,83 Mpa (4,4 - 8,3 barů)
Vhodná délka	Hřebíky v drátu 45 mm -	65 mm
	Hřebíky v plastovém obalu 50 mm - 65 mm
Kapacita zásobníku 200 - 300 ks
Min. průměr hadice 6,5 mm
Olej pro pneumatické nářadí		Turbinový
Rozměry (D x V x Š) 310 mm X 305 mm X 133 mm
Hmotnost netto 2,8 kg

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.
• Poznámka: Technické údaje se mohou pro různé země lišit.

END105-1

ENH013-7

Symboly

Níže jsou uvedeny symboly, se kterými se můžete při použití nástroje setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.

Účel použití

Nářadí je určeno pro přípravné interiérové práce, například k fixaci podlahových nosníků, jalových vazeb a rámových konstrukcí ve stylu „2 x 4”.

ENG046-1

Pouze pro evropské země

Hluk a vibrace

Typické A-vážené hladiny hluku

Používejte pomůcky na ochranu sluchu.

Typická vážená střední kvadratická hodnota zrychlení je 6 m/s ^2 .

Tyto hodnoty byly naměřeny v souladu s normou EN792.

PROHLÁŠENÍ O SHODĚ S NORMAMI EU

Model; AN621

Prohlašujeme na naši vlastní odpovědnost, že tento výrobek je ve shodě s následujícími normami nebo standardizovanými dokumenty;

EN792 v souladu se směrnicemi Rady, 98/37/EC.

CE2008

000230

Tomoyasu Kato

ředitel

Odpovědný výrobce:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPONSKO

Oprávněný zástupce v Evropě:

Makita International Europe Ltd.

• V zájmu osobní bezpečnosti, správné obsluhy a údržby si před používáním nářadí přečtěte tento návod k obsluze.
  • Vždy noste ochranné brýle k ochraně zraku před prachem či zraněním hřebíkem.

VAROVÁNÍ:

Za vynucení používání bezpečnostních ochranných brýlí obsluhou nářadí či jinými osobami v bezprostřední blízkosti pracoviště odpovídá zaměstnavatel.

• K ochraně před hlukem používejte ochranu sluchu a noste helmu. Používejte rovněž lehký avšak nikoli volný oděv. Rukávy by mely být zapnuty nebo vyhrnuty. Nenoste žádné vázanky.
• Uspěchaná práce a násilné používání nářadí jsou nebezpečné. S nářadím zacházejte opatrně. Nepracujte pod vlivem alkoholu, léků atp.
  • Obecné pokyny k manipulaci s nářadím:

(1) Vždy předpokládejte, že nářadí obsahuje spojovací prvky.
(2) Nářadím nemířte na sebe ani na jiné osoby, at’ už zařízení spojovací prvky obsahuje či nikoli.
(3) Nářadí neaktivujte, dokud nebude pevně umístěno na zpracovávaném dílci.
(4) S nářadím nakládejte jako s pracovním zařízením.
(5) Žerty stranou.
(6) Nedržte a nepřenášejte nástroj s prstem na spoušti.
(7) Do nářadí nevkládejte spojovací prvky, jestliže je aktivován některý z ovládacích prvků.
(8) Nářadí nepoužívejte s jiným zdrojem energie než určeným v pokynech k provozu a bezpečnosti nářadí.

• Nesprávně fungující nářadí nesmí být používáno.
• Při používání nářadí mohou někdy odletovat jiskry. Nepracujte v blízkosti výskytu prchavých hořlavých látek, jako jsou například benzín, ředidlo, barvy, plyn, lepidla atd.; jež se mohou vznítit, vybuchnout a způsobit vážná zranění.
• K zajištění bezpečného provozu musí být pracovní prostor dostatečně osvětlen. Pracoviště musí být udržováno v čistotě a pořádku. Zvláště pečlivě si zajistěte dobrý postoj a rovnováhu.

• V blízkosti se mohou zdržovat pouze osoby podílející se na práci. Na pracovišti se nikdy nesmějí zdržovat zvláště děti.
- Existují-li místní předpisy týkající se hluku, bude třeba jim vyhovět a udržet hladinu hluku v předepsaných mezích. V určitých případech bude třeba k omezení hluku použít hrazení.
- Nehrajte si s kontaktním prvkem: zabraňuje náhodnému spuštění, a proto musí zůstat na místě a nesmí být odejmut. Velmi nebezpečné je také zajištění spouště v poloze ON (ZAP.). Nikdy se nepokoušejte spoušt' zafixovat. S nářadím nepracujte, pokud je některá část ovládacích prvků zařízení nefunkční, odpojená, pozměněná nebo jestliže nepracuje správně.
- Kvůli zajištění bezpečnosti a delší životnosti nářadí pracujte v mezích určeného tlaku vzduchu 0,44–0,83 MPa (4,4–8,3 baru). Nepřekračujte doporučený maximální provozní tlak 0,83 MPa (8,3 baru). Nářadí by nemělo být připojováno ke zdroji tlaku, jenž může potenciálně překročit hodnotu 1,37 MPa (13,7 baru).
- Zajistěte, aby hodnota tlaku dodávaného systémem stlačeného vzduchu nepřekročila maximální přípustný tlak určený pro hřebíkovačku. Tlak vzduchu nastavte zpočátku na nižší než doporučenou přípustnou hodnotu (viz SPECIFIKACE).
- Nářadí nikdy nepoužívejte jinak než se stlačeným vzduchem. Použití plynu v tlakové nádobě (oxid uhličitý, kyslík, dusík, vodík, vzduch atd.) nebo hořlavého plynu (vodík, propan, acetylén atd.) pro pohon nářadí vyvolá výbuch zařízení a způsobí vážná zranění.
- Před použitím vždy zkontrolujte celkový stav nářadí a přesvědčte se, zda nejsou povoleny šrouby. V případě nutnosti spoje dotáhněte.
- Před uvedením do provozu se ujistěte, že jsou plně funkční všechny bezpečnostní systémy. Nářadí se nesmí uvést do chodu pouze stisknutím spouště ani samotným přitisknutím kontaktního ramene ke dřevu. Nářadí musí pracovat pouze v případě provedení obou činností současně. Provedťe kontrolu bezchybného provozu bez hřebíků a s podávacím prvkem ve zcela vytažené poloze.
- Ujistěte se, že se při nastavení přepínací páčky do polohy LOCK (ZAJIŠTĚNO) spoušť zajistí.
- Pečlivě zkontrolujte stěny, stropy, podlahy, střešní krytinu, atd., aby nedošlo ke zranění elektrickým proudem, úniku plynu, výbuchu nebo jiným nehodám způsobeným nastřelením vodičů pod proudem, potrubí nebo plynových trubek.
- Používejte pouze hřebíky určené v této příručce. Použití jakýchkoli jiných hřebíků může způsobit poruchu nářadí.
- Hřebíkovačky označené symbolem „Nepoužívat na lešeních a žebřících“ nikdy nepoužívejte pro určité práce, například:

• jestliže přemístění z jednoho pracoviště na jiné vyžaduje použití lešení, schodů, žebříků nebo žebříkovitých konstrukcí, např. střešních latí;
• k uzavírání krabic či beden;

• k montáži bezpečnostních transportních systémů, např. na vozidlech a vagonech.

• Nedovolte, aby nářadí používaly nevyškolené osoby.

• Před přibíjením zajistěte, aby se v blízkosti nenacházely žádné osoby. Hřebíky nikdy nenastřelujte současně z vnitřní i vnější strany. Hřebíky mohou projít či prolétnout naskrz a představují tak vážné nebezpečí.
• Dbejte na správný postoj a udržujte dobrou rovnováhu s nářadím. Zajistěte, aby se při práci na vyvýšených místech nikdo nenacházel pod vámi a jestliže dochází k prudkému cukání či zachytávání, zabezpečte vzduchové hadice.
• Na střechách a v jiných vyvýšených místech nastřelujte při pohybu dopředu. Při nastřelování s couváním zpět můžete snadno ztratit půdu pod nohama. Při nastřelování do svislých ploch pracujte shora dolů. Budete pracovat s menší námahou.

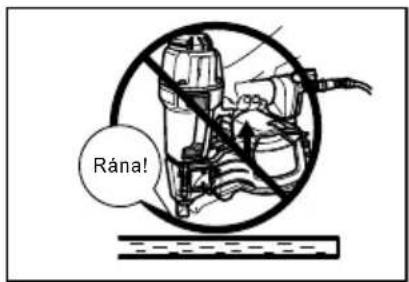

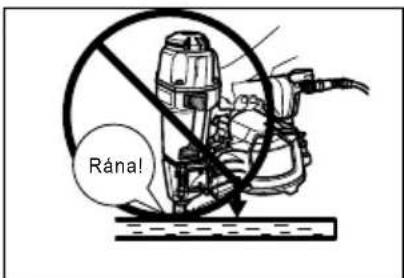

• Jestliže omylem zasáhnete místo s jiným hřebíkem nebo sukem ve dřevě, hřebík se ohne nebo se nářadí může zaseknout. Hřebík může být vymrštěn a mohl by někoho zasáhnout nebo může dojít k nebezpečné reakci samotného nářadí. Hřebíky proto rozmistujete pečlivě.
• Nářadí naplněné hřebíky ani vzduchový kompresor pod tlakem neponechávejte dlouho venku na slunci. Zajistěte, aby v místě, kam nářadí odkládáte, nedošlo ke vniknutí prachu, písku, třísek či jiných cizích těles.
• Nemířte ústím na nikoho v blízkosti. Před ústí nářadí nedávejte ruce a nohy.
• Jestliže je připojena vzduchová hadice, nepřenášejte nářadí s prstem na spoušti ani je takovýmto způsobem nikomu nepodávejte. Náhodné vystřelení hřebíku může být mimořádně nebezpečné.
• S nářadím zacházejte opatrně. V nářadí je vysoký tlak, jenž může být v důsledku prasknutí při hrubém zacházení nebezpečný (při upuštění či prudkém nárazu). Do nářadí nic nevyřezávejte a nevyrývejte.
• Jestliže na nářadí zpozorujete chybnou funkci nebo něco neobvyklého, okamžitě přerušte práci.
• V následujících situacích vždy odpojte vzduchovou hadici a vyjměte všechny hřebíky:

1.Zůstane-li nářadí bez dozoru.

1. Před prováděním jakékoli údržby či oprav.

3.Před vytahováním zaseknutého hřebíku.

1. Před přemistováním nářadí na nové místo.

2. Vyčištění a údržbu provedte ihned po skončení práce. Nářadí udržujte v perfektním stavu. Promazáním pohyblivých částí zabráníte korozi a minimalizujete opotřebení třením. Z dílů setřete veškerý prach.

3. Není-li nářadí používáno, vždy zabezpečte spoušť otočením přepínací páčky do polohy LOCK (ZAJIŠTĚNO).
4. Nářadí neupravujte bez autorizace společnosti Makita.
5. O pravidelnou prohlídku požádejte autorizované servisní středisko Makita.
6. V rámci zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být údržba a opravy svěřeny autorizovaným servisním střediskům Makita používajícím vždy náhradní díly Makita.
7. Používejte pouze olej pro pneumatické nářadí určený v této příručce.
8. Zařízení nikdy nepřipojujte k vedení stlačeného vzduchu, u něhož nelze maximální přípustný tlak nářadí překročit o 10 %. Zajistěte, aby hodnota tlaku dodávaného systémem stlačeného vzduchu nepřekročila maximální přípustný tlak určený pro hřebíkovačku. Tlak vzduchu nastavte zpočátku na nižší než doporučenou přípustnou hodnotu.
9. Nepokoušejte se fixovat kontaktní prvek spouště v sepnuté poloze páskou či drátem. Může dojít ke smrtelnému či velmi vážnému zranění.
10. Kontaktní prvek vždy kontrolujte podle pokynů v této příručce. Při nesprávné funkci bezpečnostního mechanismu může dojít k náhodnému vystřelení hřebíků.

Vzduchový kompresor musí vyhovovat požadavkům normy EN60335-2-34.

K zajištění ekonomicky efektivního provozu zvolte kompresor s dostatečným tlakem a množstvím dodávaného vzduchu. Graf zobrazuje vztah mezi frekvencí přibíjení, příslušným tlakem a množstvím dodávaného vzduchu kompresoru.

Jestliže se tedy přibíjí rychlostí přibližně 50 hřebíků za minutu při tlaku 0,59 MPa (5,9 baru), bude vyžadován kompresor s množstvím dodávaného vzduchu přes 80 litrů/min.

Překračuje-li tlak vzduchového vedení hodnotu jmenovitého tlaku určeného pro nářadí, musí být k omezení na jmenovitou hodnotu použit tlakový regulátor. Zanedbání tohoto kroku může vést k vážnému zranění obsluhy nářadí nebo osob v blízkosti.

Výběr vzduchové hadice

Fig.1

K zajištění nepřetržitého výkonného přibíjení použijte co největší a co nejkratší vzduchovou hadici. Pro tlak vzduchu 0,49 MPa (4,9 baru) a půlsekundový interval mezi přibíjením se doporučuje vzduchová hadice s vnitřním průměrem větším než 6,5 mm a délkou maximálně 20 m.

⚠POZOR:

- Nízký výkon kompresoru, dlouhá vzduchová hadice nebo její malý průměr mohou ve vztahu k frekvenci přibíjení způsobit pokles výkonu nářadí.

Mazání

Fig.2

K zajištění maximálního výkonu nainstalujte vzduchový systém (maznici, regulátor, vzduchový filtr) co nejblíže k nářadí. Maznici seřid'te tak, aby dodávala jednu kapku oleje na každých 30 hřebíků.

Není-li používán vzduchový systém, naolejujte nářadí kápnutím 2 (dvou) či 3 (tří) kapek pneumatického oleje do vzduchové přípojky. Tento krok je třeba provést před i po použití. Ke správnému promazání musí být nástroj po aplikaci pneumatického oleje několikrát spuštěn.

Fig.3

POPIS FUNKCE

⚠POZOR:

- Před seřizováním či kontrolou funkce nářadí vždy zajistěte spoušť a odpojte hadici.

Nastavení hloubky přibíjení

Fig.4

Hloubku přibíjení můžete upravit otočením regulátoru tak, aby šipka nad regulátorem směřovala k číslu na regulátoru. Hloubka přibíjení je největší, když šipka ukazuje na číslo 1. Čím vyšší číslo, tím menší je hloubka přibíjení. Hloubku lze změnit přibližně v milimetrových krocích. Pokud hřebíky nelze přibít dostatečně hluboko, i když šipka ukazuje na číslo 1, zvyšte tlak vzduchu. Pokud jsou hřebíky přibíjeny přiliš hluboko, i když šipka ukazuje na číslo 8, snižte tlak vzduchu. Životnost nástroje bude obecně delší, když bude používán s nižším tlakem vzduchu a regulátorem nastaveným na nižší číslo.

MONTÁŽ

⚠POZOR:

- Před prováděním jakýchkoli prací na nářadí vždy zajistěte spoušť a odpojte hadici.

Výběr drátové/plastové cívky

Fig.5

Nastavte přepínací páčku podle typu cívky.

Plnění hřebíkovačky

Fig.6

⚠POZOR:

- Zkontrolujte, zda jsou hřebíky pevně zarovnány a zda nejsou ohnuté.

Vyberte hřebíky vhodné pro danou práci. Stiskněte páčku západky a otevřete víko zásobníku.

Zvedněte a otočte podpěrnou desku kotouče do správné polohy v zásobníku. Při práci s nastavením podpěrné desky kotouče do chybné polohy může dojít k nesprávnému podávání hřebíků nebo poruše nářadí.

Fig.7

Na podpěrnou desku kotouče položte kotouč s hřebíky. Odviňte dostatek hřebíků, aby dosáhly k zubu podavače. První hřebík umístěte do kanálku vyrážeče a druhý do zubu podavače. Hlavičky hřebíků musí být v otvoru v tělese podavače. Další odvinuté hřebíky vložte do tělesa podavače a upevněte je k magnetu. Zkontrolujte, zda jsou hřebíky v zubu podavače a zda nejsou ohnuté. Potom zavřete víko zásobníku.

Fig.8

Připojení vzduchové hadice

Fig.9

Zajistěte spoušť. Vzduchovou objímku hadice navlečte na vzduchovou přípojku hřebíkovačky. Ujistěte se, zda vzduchová objímka při instalaci na přípojku pevně zapadla na místo. Hadicová spojka musí být nainstalována na nářadí nebo v jeho blízkosti tak, aby se tlakový zásobník při rozpojení spojky vzduchového vedení vypustil.

PRÁCE

⚠POZOR:

- Před uvedením do provozu se ujistěte, zda jsou plně funkční všechny bezpečnostní systémy.

1. Hřebík nastřelíte umístěním kontaktního prvku na dílec a stisknutím spouště nebo

Fig.10

Fig.11

1. Nejprve stiskněte spoušť a pak umístěte kontaktní prvek na dílec.

- Metoda č. 1 je vhodná k přerušovanému přibíjení, kdy je třeba hřebíky přibíjet pečlivě a velmi přesně. Metodu č. 2 využijete při souvislém přibíjení.

Souvislé přibíjení a zajištění spouště

Fig.12

Při souvislém přibíjení nastavte přepínací páčku do polohy souvislého přibíjení. Spoušť můžete zajistit nastavením přepínací páčky do polohy „Lock“ (Zajištěno). Vždy zkontrolujte, zda je přepínací páčka řádně nastavena do této polohy.

⚠POZOR:

- Používání nástroje bez hřebíků zkracuje životnost nástroje – vyhněte se mu.

Výstup vzduchu

Fig.13

Směr výstupu vzduchu lze snadno změnit otočením krytu odpouštěcího ventilu. V případě nutnosti provedte změnu.

Zaseknutá hřebíkovačka

Fig.14

⚠POZOR:

- Před uvolněním zaseknutí vždy zajistěte spoušť, odpojte hadici a vyjměte hřebíky ze zásobníku.

Při zaseknutí hřebíkovačky postupujte následovně.

Otevřete dvířka a víko zásobníku a vyjměte cívku s hřebíky. Do ústí vsuňte tenkou tyč či jiný nástroj a kladivem zaseknutý hřebík z ústí vyklepněte. Vložte zpět cívku s hřebíky a zavřete víko zásobníku a dvířka.

Hák

Fig.15

Háček je vhodný k dočasnému pověšení nářadí. Lze jej namontovat na obou stranách nářadí.

⚠POZOR:

• Při zavěšování nářadí za háček vždy zajistěte spoušt' a odpojte hadici.
  • Vždy pevně utáhněte zajišťovací šroub.
• Nářadí si nikdy nezavěšujte za opasek apod. Mohlo by dojít k nebezpečnému náhodnému spuštění.

Fig.16

Hřebíky

004310

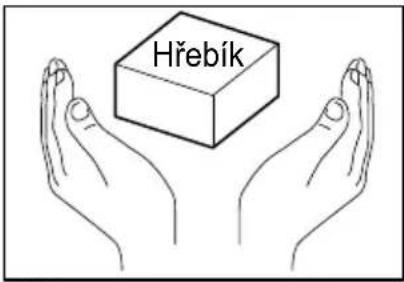

S kotouči hřebíků a krabicemi zacházejte opatrně. Při hrubé manipulaci může dojít k jejich deformaci či porušení páskovacího materiálu a následnému chybnému podávání.

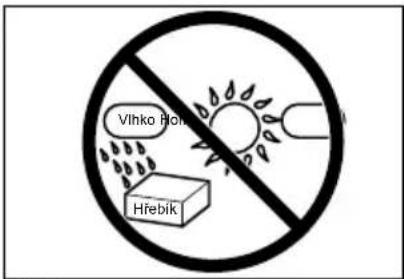

Hřebíky neskladujte na velmi vlhkém či velmi horkém místě ani je nevystavujte přímému slunečnímu záření.

- Před kontrolou a údržbou od nářadí vždy odpojte vzduchovou hadici.

Údržba hřebíkovačky

Před použitím vždy zkontrolujte celkový stav nářadí a přesvědčte se, zda nejsou povoleny šrouby. V případě nutnosti spoje dotáhněte.

Fig.17

Před uvedením do provozu se ujistěte, zda jsou plně funkční všechny bezpečnostní systémy. Nářadí se nesmí uvést do chodu pouze stisknutím spouště ani samotným přitisknutím kontaktního prvku ke dřevu. Nářadí musí pracovat pouze v případě provedení obou činností současně. Bez hřebíku v nástroji ověřte, zda je vše funkční.

005679

005680

Vniknutí nečistot nebo cizího materiálu do nástroje může způsobit jeho poškození.

Ujistěte se, že se při nastavení přepínací páčky do polohy LOCK (ZAJIŠTĚNO) spoušť zajistí.

Fig.18

Není-li nářadi používáno, zajistěte spoušť a odpojte hadici. Vzduchovou přípojku potom uzavřete víčkem.

Fig.19

Jestliže nářadí nebude delší dobu používáno, namažte je olejem na pneumatické nářadí a uložte na bezpečné místo. Zařízení nevystavujte přímému slunečnímu záření, vlhkosti a vysokým teplotám.

Fig.20

Fig.21

Ocelový prach ulpělý na magnetu lze odstranit stlačeným vzduchem.

Fig.22

Údržba kompresoru, vzduchového systému a vzduchové hadice

Fig.23

Fig.24

Po skončení práce vždy odvodněte zásobník kompresoru a vzduchový filtr. Důsledkem proniknutí vlhkosti do nářadí může být nedostatečný výkon a možné selhání zařízení.

Pravidelně kontrolujte, zda je v maznici vzduchového systému dostatek pneumatického oleje. Zanedbání dostatečného mazání způsobí rychlé opotřebení O-kroužků.

Fig.25

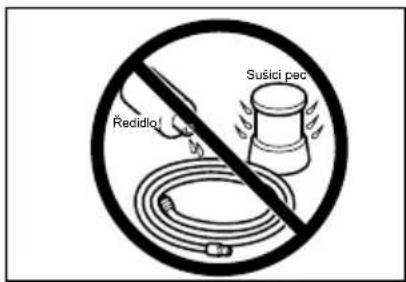

Vzduchové hadice nesmí být umístěny v blízkosti zdrojů tepla (přes 60°C/140°F) a chemikálií (ředidla, silné kyseliny či alkálie). Hadice také ved'te mimo překážky, jež by mohly být při práci nebezpečným způsobem zachyceny. Hadice musí být rovněž vedeny mimo ostré hrany a oblasti, jež by mohly způsobit jejich poškození či odírání.

004320

Kvůli zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými servisními středisky firmy Makita a s použitím náhradních dílů Makita.

PŘÍSLUŠENSTVÍ

POZOR:

- Pro váš nástroj Makita, popsaný v tomto návodu, doporučujeme používat toto příslušenství a nástavce. Při použití jiného příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství a nástavce lze používat pouze pro jejich stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obrat'te se na vaše místní servisní středisko firmy Makita.

• Hřebíky
• Vzduchové hadice
- Ochranné brýle

Makita Corporation Anjo, Aichi, Japan
