Tip produs	Pistol cuie pentru construcții (bobină)
Model	AN621
Marcă	Makita
Sursă de alimentare	Pneumatic (aer comprimat)
Presiune aer de operare	0,44 - 0,83 MPa (4,4 - 8,3 bar)
Presiune aer maximă admisă	0,83 MPa (8,3 bar)
Lungime cuie aplicabile (sârmă sudată)	45 - 65 mm
Lungime cuie aplicabile (colate din plastic)	50 - 65 mm
Capacitate cuie	200 - 300 bucăți per bobină
Diametru minim furtun	6,5 mm
Dimensiuni (L x Î x L)	310 mm x 305 mm x 133 mm
Greutate netă	2,8 kg
Lubrifiere	Ulei de turbină (ulei pentru scule pneumatice)
Moduri de batere	Intermitent (unul) și continuu
Reglare adâncime	Da, prin rotirea regulatorului (8 trepte, ~1,0 mm per gradație)
Direcție evacuare	Reglabilă prin rotirea capacului de evacuare
Blocare trăgaci	Da, prin maneta de schimbare în poziția LOCK
Element de contact de siguranță	Necesită activarea atât a trăgaciului, cât și a contactului pentru a trage
Cârlig pentru agățat	Da, reversibil pe ambele părți
Utilizare prevăzută	Lucrări interioare preliminare (grinzi de podea, căpriori) și încadrare în construcții 2"x4"
Nivel zgomot (presiune sonoră)	86 dB(A)
Nivel putere sonoră	99 dB(A)
Vibrații (RMS ponderat)	6 m/s²
Întreținere	Lubrifiere regulată, golire rezervor compresor și filtru aer, curățare magnet
Accesorii incluse	Conector aer, capac, tijă mică pentru curățarea blocajelor (tipic)

Întrebări frecvente - AN621 MAKITA

Cum încarc cuie în pistolul Makita AN621?

Apăsați maneta de blocare pentru a deschide capacul magaziei. Ridicați și rotiți placa de suport a bobinei pentru a se potrivi cu dimensiunea bobinei de cuie. Așezați bobina de cuie peste placă, desfășurați suficiente cuie pentru a ajunge la gheara de alimentare și introduceți primul cui în canalul de ghidare și al doilea în gheara de alimentare. Asigurați-vă că capetele cuielor sunt în fanta corpului de alimentare și închideți capacul.

Cum reglez adâncimea de batere?

Rotiți regulatorul astfel încât săgeata să indice un număr (1-8). Numărul 1 oferă cea mai adâncă batere, numerele mai mari oferă o adâncime mai mică. Fiecare gradație schimbă adâncimea cu aproximativ 1,0 mm. Dacă cuiele sunt prea puțin adânci la setarea 1, creșteți presiunea aerului; dacă sunt prea adânci la setarea 8, reduceți presiunea aerului.

Cum elimin un blocaj în AN621?

Mai întâi, blocați trăgaciul cu maneta de schimbare, deconectați furtunul de aer și scoateți bobina de cuie. Deschideți ușa și capacul magaziei. Introduceți o tijă mică în portul de ejecție și loviți cu un ciocan pentru a scoate cuiul blocat. Apoi reîncărcați bobina și închideți capacul.

Ce tip de cuie folosește AN621?

Folosește cuie sudate din sârmă (lungime 45-65 mm) sau cuie colate din foi de plastic (lungime 50-65 mm). Utilizați numai cuiele specificate în manual pentru a evita defecțiunile. De asemenea, asigurați-vă că cuiele sunt bine colate și nu sunt îndoite.

Ce presiune a aerului ar trebui să folosesc?

Presiunea recomandată a aerului de operare este de 0,44 până la 0,83 MPa (4,4 până la 8,3 bari). Nu depășiți niciodată 0,83 MPa (8,3 bari). Setați regulatorul la capătul inferior inițial și creșteți dacă este necesar pentru o batere corectă.

Cum lubrifiez pistolul?

Folosiți ulei pentru scule pneumatice (ulei de turbină). Dacă se folosește un set de aer (ungător), reglați-l la o picătură la 30 de cuie. Fără un set de aer, puneți 2-3 picături în racordul de aer înainte și după utilizare, apoi trageți de câteva ori pentru a distribui uleiul.

Pot folosi AN621 pentru batere continuă?

Da. Setați maneta de schimbare în poziția „Batere continuă”. Apoi puteți bate cuie trăgând mai întâi de trăgaci și apoi apăsând elementul de contact pe piesa de lucru. Asigurați-vă întotdeauna că maneta este setată corect.

Cum blochez trăgaciul pentru siguranță?

Rotiți maneta de schimbare în poziția „Blocare”. Aceasta previne declanșarea accidentală. Blocați întotdeauna trăgaciul când nu folosiți scula, înainte de întreținere sau când schimbați pozițiile de lucru.

Care sunt măsurile importante de siguranță?

Purtați întotdeauna ochelari de protecție și protecție auditivă. Nu îndreptați niciodată scula către dvs. sau alții. Țineți degetele departe de trăgaci până când sunteți pregătit. Deconectați întotdeauna furtunul de aer și goliți cuiele când scula este nesupravegheată. Nu utilizați scule deteriorate sau modificate. Urmați toate instrucțiunile din manual.

Cum conectez furtunul de aer?

Blocați mai întâi trăgaciul. Glisați conectorul de aer al furtunului pe racordul de aer al pistolului până când se blochează ferm. Asigurați-vă că cuplajul furtunului este instalat astfel încât presiunea să fie eliberată la deconectare. Folosiți un furtun cu diametrul interior de cel puțin 6,5 mm pentru cele mai bune performanțe.

MANUAL DE UTILIZARE AN621 MAKITA

3-1. Ulei pentru unelte pneumatice	8-2. Magnet	14-2. Orificiu de evacuare
4-1. Dispozitiv de reglare	8-3. Corpul alimentatorului	15-1. Agățătoare
5-1. Pârghie de schimbare a modului de acționare	9-1. Manșon de aer	18-1. Pârghie de schimbare a modului de acționare
	9-2. Fiting de admisie
5-2. Bobină de plastic	10-1. Declanșator	18-2. Blocare declanșator
5-3. Bobină de sărmă	10-2. Element de contact	19-1. Capac
6-1. Ușă	12-1. Batere de cuie continuă	22-1. Magnet
6-2. Capacul magaziei	12-2. Pârghie de schimbare a modului de acționare	23-1. Robinet de drenaj
6-3. Pârghie		24-1. Filtru de aer
7-1. Gradație	12-3. Blocare declanșator	25-1. Ungător
7-2. Placă suport pentru bobină	13-1. Capac de evacuare	25-2. Ulei pentru mașini pneumatice
8-1. Fantă	14-1. Tijă scurtă

SPECIFICATII

Model		AN621
Presiunea aerului 0,44 - 0,83 Mpa (4,4 - 8)		3 bar)
Lungime aplicabilă	Cuie cu bobină de sârmă	45 mm - 65 mm
	Cuie cu bobină de plastic 50 mm - 65 mm
Capacitate cuie 200 - 300 buc.
Diametrul minim al furtunului 6,5 mm
Ulei pentru unelte pneumatice Ulei pentru turbină
Dimensiuni (L x h x l) 310 mm X 305 mm X 133 mm
Greutate netă		2,8

• Datorită programului nostru continuu de cercetare și dezvoltare, caracteristicile pot fi modificate fără o notificare prealabilă.
• Notă: Specificațiile pot varia în funcție de țară.

END105-1

ENH013-7

Simboluri

Mai jos sunt prezentate simbolurile de pe echipament. Asigurați-vă că înțelegeti sensul acestora înainte de utilizare.

Citiți manualul de instructiuni.
- Purtati ochelari de protectie.

ENE059-1

Destinatie

Maşina este destinată lucrărilor preliminare de interior, cum ar fi fixarea traverselor pentru podea sau a lățișorilor uzuali și pentru lucrări de asamblare a cadrelor într-o carcasă de "2 x 4".

ENG046-1

Numai pentru țările europene

Emisie de zgomot și vibrații

Nivelele de zgomot normale ponderate A sunt nivel de presiune acustică: 86 dB (A) nivel de putere acustică: 99 dB (A).

Purtați antifoane.

Valoarea medie pătratică, caracteristică a accelerării este 6 m/s ^2 .

Aceste valori s-au obtinut în conformitate cu EN792.

CE-DECLARATIE DE CONFORMITATE

Model; AN621

Declarăm pe propria răspundere că acest produs este în conformitate cu următoarele standarde și reglementări; EN792 în conformitate cu Directiva Consiliului 98/37/EC.

CE2008

000230

Tomoyasu Kato

Director

Producător responsabil:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPONIA

Reprezentant autorizat în Europa:

Makita International Europe Ltd.

• Pentru siguranța personală și utilizarea și întreținerea adecvată a mașinii, citiți aceste instrucțiuni de utilizare, înainte de folosirea ei.
• Purtați întotdeauna ochelari de protectie pentru a vă proteja ochii de praf sau de rănirea cu vreun cui. AVERTISMENT:

Intră în răspunderea angajatorului să asigure folosirea echipamentului de protectie a ochilor de către utilizatorii mașinii și de către alte persoane din zona de lucru din imediata lor apropiere.

• Purtați dispozitivul de protecție a auzului pentru a vă proteja auzul împotriva zgomotului produs și protecția pentru cap. De asemenea, purtați îmbrăcăminte ușoară, dar care să nu fie largă pe corp. Nasturii de la mâneci trebuie să fie închiși sau suflecați-vă mânecile. Nu trebuie să purtați cravată.
• Este periculos să vă grăbiți sau să forțați mașina în timpul utilizării. Manevrați mașina cu grijă. Nu lucrați cu mașina când sunteți sub influența alcoolului, drogurilor sau altor produse similare.

- Principii generale de manevrare a maşinii:

(1) Plecați întotdeauna de la presupunerea că mașina conține cuie.
(2) Nu îndreptați mașina spre dvs. sau spre altcineva fie că ea conține cuie sau nu.
(3) Nu activați mașina dacă nu este poziționată ferm pe piesa de lucru.
(4) Considerați mașina drept o mașină de lucru.
(5) Nu este ceva cu care să faci glume proaste.
(6) Nu transportați maçina cu degetul pe întrerupător.
(7) Nu încărcați mașina cu cuie când vreuna dintre comenzile de utilizare este activată.
(8) Nu utilizati mașina cu altă sursă de alimentare decât cea specificată în instructiunile de utilizare/de siguranță ale mașinii.

- O maşină care nu funcționează corect nu trebuie să fie utilizată.

- Când mașina este utilizată sar uneori scântei. Nu folosiți mașina în apropierea unor materiale volatile, inflamabile, cum ar fi benzina, solventii, vopseaua, gazul, adezivii etc.; aceștia se vor aprinde și exploda, provocând răniri grave.

• Zona trebuie să fie iluminată suficient pentru a asigura o utilizare în condiții de siguranță. Zona de lucru trebuie să fie curată și fără deșeuri. Fiți atenți în special să vă mențineți un bun sprijin pe picioare și un bun echilibru.
• În vecinătate nu trebuie să se afle decât persoanele implicate în activitatea respectivă. În special, copiii trebuie să fie ținuți permanent departe de zona de lucru.
• Pot exista reglementări locale privind zgomotul care trebuie respectate, menținând nivelurile de zgomot în cadrul limitelor prescrise. În anumite cazuri, trebuie să fie folosite dispozitive speciale de reducere a zgomotului.
• Nu vă jucați cu elementul de contact: acesta împiedică descărcarea accidentală, deci trebuie ținut conectat și nu trebuie înlăturat. Asigurarea întrerupătorului pe poziția ON (Conectat) este, de asemenea, foarte periculoasă. Nu încercați să blocați întrerupătorul. Nu utilizați mașina dacă vreo parte din comenzile de utilizare a mașinii nu este utilizabilă, este deconectată, deteriorată sau nu lucrează cum trebuie.
• Pentru siguranță și pentru o durată de viață mai mare a mașinii, utilizați mașina numai în intervalul specificat de presiune a aerului, de 0,44 – 0,83 MPa (4,4 – 8,3 bar). Nu depășiți presiunea maximă de funcționare recomandată, de 0,83 MPa (8,3 bar). Mașina nu trebuie conectată la o sursă a cărei presiune poate depăși în mod potențial 1,37 MPa (13,7 bar).
• Asigurati-vă că presiunea furnizată de sistemul de aer comprimat nu depășește presiunea maximă admisă a mașinii de împușcare a cuielor. Setați presiunea inițială a aerului la valoare mai redusă a limitelor de presiune recomandate (vedeți SPECIFICATIILE).
• Nu folosiți niciodată mașina cu altceva decât cu aer comprimat. Dacă drept sursă de alimentare a acestei mașini se utilizează gazul îmbuteliat (bioxidul de carbon, oxigenul, azotul, hidrogenul, aerul etc.) sau gazul combustibil (hidrogentul, propanul, acetilena etc.), mașina va exploda și va provoca răniri grave.
• Înainte de utilizare, verificați întotdeauna condiția generală a mașinii și dacă nu are şuruburi slăbite. Strângeti-le cum trebuie.
  Înainte de utilizare asigurati-vă că toate sistemele de siguranță sunt funcționale. Mașina nu trebuie să fie utilizată dacă este acționat numai butonul declanșator sau dacă numai brațul de contact este presat pe lemn. Aceasta trebuie să funcționeze numai când se execută ambele acțiuni. Testați posibilitatea de a nu funcționa bine fără cuie încărcate și cu pârghia pe poziție complet trasă.

• Asigurați-vă că butonul declanșator este blocat când pârghia comutatorului este pusă pe poziția LOCK (BLOCARE).

• Verificați cu atenție pereții, tavanul, podeaua, acoperișul și alte asemenea pentru a evita electrocutarea, scurgerile de gaze, exploziile etc. cauzate de înfigerea cuielor în cabluri electrice aflate sub tensiune, conducte sau țevi de gaz.

• Utilizați doar cuiele specificate în acest manual. Folosirea altor cuie poate conduce la defectarea mașinii.

• Nu folosiți niciodată mașini de împușcare a cuielor marcate cu simbolul „Nu folosiți pe schele sau pe scări” pentru utilizări specifice, de exemplu:

• când se trece de la o locație de aplicare la alta, acest lucru implicând folosirea de schele, scări sau constructii similare scărilor, de exemplu grătare de șipci de pe acoperiș;

• la închiderea de lăzi sau cutii;

• la montarea de sisteme de siguranță la transport, de exemplu, pe vehicule și vagoane.

• Nu permiteți persoanelor neinstruite să folosească mașina.

• Înainte de a împușca cuie, asigurați-vă că nu există nimeni prin apropiere. Nu încercați niciodată să înfigeți cuiele simultan din partea interioară și exteriorară a peretelui. Cuiele pot traversa materialul și/sau pot fi proiectate în jur, fiind foarte periculoase.
• Aveți grijă la poziția picioarelor și mențineți-vă echilibrul cu mașina. Când lucrați la înălțime, asigurați-vă că nu este nimeni dedesubt și asigurați furtunul de aer comprimat pentru a preveni pericolul în cazul unei smucituri bruște sau a prinderii acestuia.
• Sus pe acoperiş și în alte locații înalte, împușcați cuiele când vă deplasați înainte. Este ușor să vă pierdeți echilibrul dacă împușcați cuie atunci când vă deplasați înapoi. Când împușcați cuie pe o suprafață perpendiculară, direcționați cuiul de sus în jos. Puteți efectua operațiunile de împușcare a cuielor cu mai puțin efort dacă procedați așa.
• Cuiul se va îndoi sau mașina se va bloca dacă din greșeală împușcați cuiul deasupra altui cui sau loviți un nod din lemn. Cuiul poate fi aruncat în altă direcție și să lovească pe cineva sau mașina însăși poate să capete o mișcare periculoasă. Plasați cuiele cu grijă.
• Nu lăsați pentru o perioadă mai lungă în soare mașina încărcată sau compresorul de aer sub presiune. Asigurați-vă că praful, nisipul, așchiile și materialele străine nu vor intra în mașină în locul unde ați lăsat-o.

• Nu îndreptați orificiul de ejectare spre nicio persoană din vecinătate. Nu vă apropiați mâinile și picioarele de zona orificiului de ejectare.

• Atunci când furtunul de aer este conectat, nu transportați mașina cu degetul pe butonul de declanșare și nu o dați altcuiva în această situație. Declanșarea accidentală poate fi extrem de periculoasă.

• Manevrați cu grijă mașina, fiindcă în interiorul mașinii există o presiune mare care poate fi periculoasă dacă, din cauza manevrării brutale (scăparea jos sau lovirea). se produce o fisură. Nu încercați să sculptați sau să gravați ceva pe mașină.
• Întrerupeți imediat operația de împușcare dacă observați un comportament defectuos sau ieșit din comun al mașinii.

• Deconectați întotdeauna furtunul de aer comprimat și scoateți toate cuiele din aparat:

• Când nu este supravegheat.

2.Înainte de efectuarea oricărei lucrări de întreținere sau reparații.
3.Înainte de a-l debloca.
4.Înainte de muta maşina într-o nouă locatie.

- Efectuați curățarea și întreținerea după ce ați terminat lucrul. Păstrați mașina în condiție excelentă. Ungeți părțile mobile pentru a preveni ruginirea și pentru a reduce uzura prin frecare. Curățați praful de pe toate componentele.

• Când nu utilizați mașina, blocați întotdeauna declanșatorul prin rotirea pârghiei comutatorului pe poziția LOCK (BLOCARE).
• Nu modificati mașina fără autorizare de la Makita.
• Cereți centrelor de service autorizate Makita să efectueze inspecția periodică a mașinii.
• Pentru a mentine SIGURANTA și FIABILITATEA produsului, întreținerea și reparațiile trebuie executate de centre de service Makita autorizate, folosind întotdeauna piese de schimb Makita.
• Folosiți numai uleiul pneumatic pentru mașină specificat în aceste instrucțiuni.
• Nu conectați niciodată mașina la o linie de aer comprimat unde presiunea maxim admisă a mașinii nu poate fi depășită cu 10 %. Asigurați-vă că presiunea furnizată de sistemul de aer comprimat nu depășește presiunea maximă admisă a mașinii de împușcare a cuielor. Setați presiunea inițială a aerului la valoare mai redusă a limitelor de presiune recomandate.

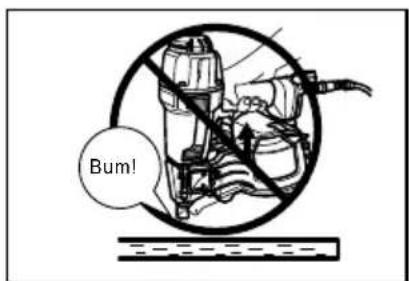

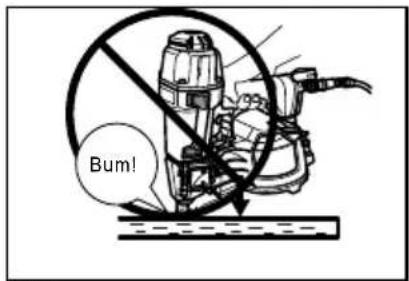

• Nu încercați să țineți elementul de contact al butonului de declanșare apăsat cu bandă adezivă sau sărmă. Se pot provoca răniri grave sau moartea.
• Verificați întotdeauna elementul de contact cum se arată în aceste instrucțiuni. Cuiele pot fi împușcate accidental dacă mecanismul de siguranță nu lucrează corect.

PĂSTRAȚI ACESTE INSTRUCTIUNI

INSTALARE

Alegerea compresorului

005236

Compresorul de aer trebuie să fie conform cerințelor EN60335-2-34.

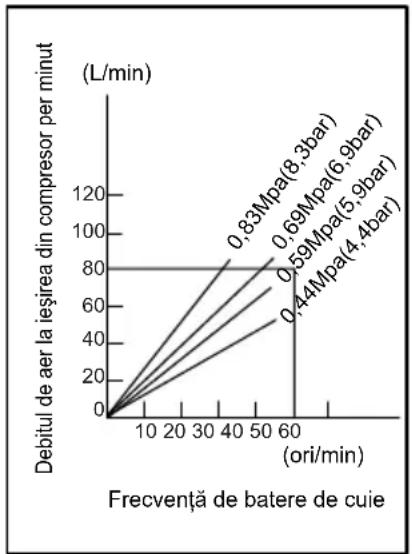

Selectați un compresor care să aibă o presiune și un debit adecvate asigurării unei funcționări economice. Graficul reprezintă relația dintre frecvența de batere a cuielor, presiunea aplicabilă și debitul de aer al compresorului.

În acest mod, de exemplu, dacă baterea cuielor are loc la o cadență de circa 50 de ori pe minut, la o compresie de 0,59 MPa (5,9 bar), este necesar un compresor cu un debit de aer de 80 litri/minut.

Trebuie utilizate regulatoare de presiune pentru a limita presiunea aerului la presiunea nominală a mașinii, acolo unde presiunea alimentării cu aer depășește presiunea nominală a mașinii. În caz contrar se poate produce rănirea serioasă a operatorului mașinii sau a persoanelor din apropiere.

Alegerea furtunului de aer comprimat

Fig.1

Utilizați un furtun de aer cât mai larg și mai scurt posibil, pentru a asigura o operațiune de batere a cuielor continuă și eficientă. La o presiune a aerului de 0,49 MPa (4,9 bar), se recomandă folosirea unui furtun de aer cu un diametru intern de peste 6,5 mm și o lungime mai mică de 20 m când intervalul dintre împușcări este de 0,5 secunde.

ATENTIE:

- Debitul mic de aer al compresorului sau un furtun lung sau cu diametru mai mic în raport cu frecvența împușcării poate provoca o scădere a capacității de împușcare a mașinii.

Lubrifierea

Fig.2

Pentru a asigura o performanță maximă, montați un set pentru aer (ungător, regulator, filtru de aer), cât de aproape de mașină este posibil. Reglați ungătorul astfel ca o picătură de ulei să fie furnizată la fiecare 30 de cuie. Când nu se folosește un set de dispozitive pentru aer comprimat, ungeți mașina cu ulei pneumatic, punând 2 (două) sau 3 (trei) picături în ștuțul de aer. Acest lucru trebuie făcut înainte și după utilizare. Pentru o lubrifiere adecvată, mașina trebuie să fie acționată de câteva ori, după introducerea uleiului pneumatic.

Fig.3

DESCRIERE FUNCTIONALĂ

ATENTIE:

- Blocati întotdeauna butonul de declanșare și deconectați furtunul de aer comprimat înainte să faceți reglaje sau să verificați funcționarea mașinii.

Reglarea adâncimii de împușcare

Fig.4

Pentru a regla adâncimea împușcării cuielor, răsuciți regulatorul în așa fel încât săgeata de deasupra acestuia să fie îndreptată spre numărul de pe regulator. Adâncimea cea mai mare corespunde numărului 1. Cu cât numărul crește, cu atât baterea cuielor va fi mai puțin adâncă. Adâncimea poate fi modificată cu o gradație de aproximativ 1,0 mm. Dacă nu puteți împușca cuiele suficient de adânc chiar și când săgeata este pe poziția 1, măriți presiunea aerului. Dacă cuiele sunt împușcate prea adânc chiar și pe poziția 8, micșorați presiunea aerului. În general, durata de viață a uneltei este mai îndelungată dacă folosiți o presiune scăzută a aerului și o poziție mică a regulatorului.

MONTARE

ATENTIE:

- Blocati întotdeauna butonul de declanșare și deconectați furtunul de aer comprimat înainte să umblați la mașină.

Selectarea cuielor cu bobină de sârmă/plastic Fig.5

În funcție de tipul de bobină, reglați pârghia comutatorului.

Încărcarea pistolului de bătut cuie

Fig.6

ATENTIE:

- Cuiele trebuie să fie bine prinse între ele și nu trebuie să fie îndoite.

Selectați cuiele adecvate pentru lucrarea dvs. Apăsați piedica și deschideți capacul magaziei.

Ridicați și răsuciți placa suport pentru bobină pentru a o regla conform gradațiilor de pe magazie. Dacă mașina este utilizată cu placa suport pentru bobină reglată pe o poziție greșită, se poate produce o alimentare redusă cu cuie a mașinii sau funcționarea defectuoasă a acesteia.

Fig.7

Puneți bobina de cuie pe placa suport pentru bobină. Desfășurați suficiente cuie pentru a atinge falca de alimentare. Puneți primul cui în canalul acționării și cel de al doilea cui în falca de alimentare. Capetele cuielor trebuie să fie în fanta din corpul de alimentare. Puneți celelalte cuie nedesfășurate pe corpul alimentatorului și lipiți-le de magnet. Cuiele trebuie să fie în falca de alimentare și nu trebuie să fie îndoite. Apoi închideți capacul magaziei.

Fig.8

Conectarea furtunului de aer comprimat

Fig.9

Blocați declanșatorul. Glisați manșonul furtunului de aer pe fitingul de admisie a aerului de pe pistolul de bătut cuie. Asigurați-vă că manșonul de aer se fixează ferm în poziție atunci când este instalat pe fitingul de admisie a aerului. Trebuie instalat un cuplaj al furtunului pe sau în apropierea mașinii, într-un asemenea mod încât presiunea rezervorului să fie descărcată în momentul deconectării cuplajului alimentării cu aer.

FUNCTIONARE

⚠️ATENTIE:

• Înainte de utilizare, asigurati-vă că toate sistemele de siguranță sunt funcționale.
• Pentru a bate un cui, trebuie să amplasați elementul de contact pe piesa de prelucrat și să trageti întrerupătorul declanșator, sau

Fig.10

Fig.11

1. Trageți mai întâi întrerupătorul declanșator și apoi amplasați elementul de contact pe piesa de prelucrat.
2. Metoda nr. 1 este pentru împușcare intermitentă, atunci când doriți să bateți un cui cu atenție și foarte precis. Metoda nr. 2 este pentru împușcare continuă.

Metodă de împușcare continuă și blocare a declanșatorului

Fig.12

Pentru o împușcare continuă, reglați pârghia comutatorului pe poziția „Batere de cuie continuă”. Pentru blocarea butonului de declanșare, puneți pârghia comutatorului pe poziția „Lock”. Asigurați-vă întotdeauna că pârghia comutatorului este corect poziționată.

ATENTIE:

- Dacă acționați mașina fără cuie, durata de viață a acesteia se micșorează.

Evacuare aer

Fig.13

Direcția de evacuare a aerului se poate schimba ușor rotind capacul de evacuare. Schimbați-o când este necesar.

Înțepenirea mașinii

Fig.14

⚠️ ATENTIE:

- Blocați întotdeauna butonul de declanșare, deconectați furtunul și scoateți cuiele din magazie, înainte de scoate cuiul înțepenit în aparat.

Dacă mașina de bătut cuie se blochează, procedați după cum urmează:

Deschideți ușița și capacul magaziei și scoateți bobina de cuie. Introduceți o tijă mică sau ceva asemănător în orificiul de evacuare și loviți-o cu un ciocan pentru a împinge în afară din orificiul de evacuare, cuiul blocat. Fixați din nou bobina de cuie și închideți capacul magaziei și ușița.

Agățătoare

Fig.15

Cârligul este util pentru agățarea temporară a mașinii.

Cârligul poate fi instalat pe oricare latură a maşinii.

ATENTIE:

• Blocati întotdeauna declanșatorul și deconectați furtunul de aer când agățați mașina utilizând cârligul.
• Strângeti bine întotdeauna şurubul de fixare al cârligului.
• Nu agățați niciodată mașina la o centură sau ceva asemănător. Se poate produce declanșarea accidentală.

Fig.16

Cuiele

004310

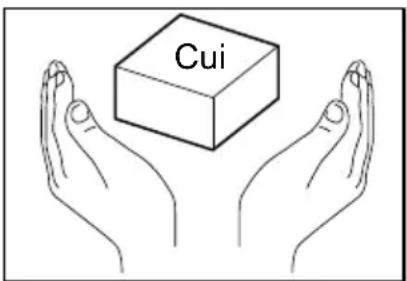

Manipulați cu grijă benzile de cuie și cutia acestora. Dacă benzile de cuie au fost manevrate brutal, ele se pot deforma sau conectorul lor se poate rupe, ceea ce va provoca o alimentare defectuoasă cu cuie a mașinii.

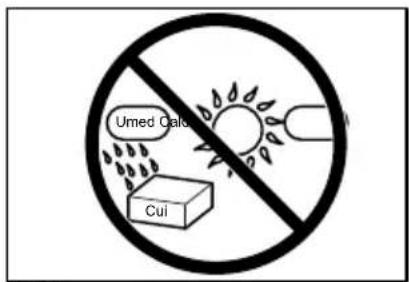

Evitați depozitarea cuielor într-un spațiu cu umiditate ridicată, la temperaturi mari, sau în bătaia directă a razelor solare.

- Întotdeauna, deconectați de la mașină furtunul de aer înainte de efectua inspectarea și întreținerea.

Întreținerea pistolului de împușcat cuie

Înainte de utilizare, verificați întotdeauna condiția generală a mașinii și dacă nu are şuruburi slăbite. Strângeți-le cum trebuie.

Fig.17

Înainte de utilizare, asigurati-vă că toate sistemele de siguranță sunt funcționale. Mașina nu trebuie să funcționeze dacă este tras numai întrerupătorul declanșator sau dacă numai elementul de contact este apăsat pe lemn. Aceasta trebuie să funcționeze numai când se execută ambele acțiuni. Verificați dacă operația se execută corect, fără a încărca cuiele.

005679

005680

Dacă intră murdărie sau alte particule în unealtă, aceasta s-ar putea defecta.

Asigurati-vă că butonul declanșator este blocat când pârghia comutatorului este pusă pe poziția LOCK (BLOCARE).

Fig.18

Când mașina nu este utilizată, blocați declanșatorul și deconectați furtunul. Apoi acoperiți fittingul de admisie a aerului cu capacul.

Fig.19

Când mașina nu este utilizată, pentru o perioadă mai mare de timp, lubrifiati-o folosind ulei pneumatic și depozitați-o în siguranță. Evitați expunerea ei la acțiunea directă a luminii soarelului și/sau într-un mediu umed sau cald.

Fig.20

Fig.21

Praful de fier care se lipește de magnet poate fi suflat cu un dispozitiv de îndepărtare a prafului prin suflare cu aer comprimat.

Fig.22

Întreținerea compresorului, setului de dispositive pentru aer comprimat și a furtunului

Fig.23

Fig.24

După utilizare, scurgeți întotdeauna rezervorul compresorului și filtrul de aer. Dacă se permite intrarea umezelii în mașină, poate rezulta o performanță slabă și o posibilă defectare a mașinii.

Verificați regulat să vedeți dacă există suficient ulei pneumatic în ungătorul din setul de dispozitive. Dacă nu se menține o lubrifiere suficientă, garniturile inelare se vor uza rapid.

Fig.25

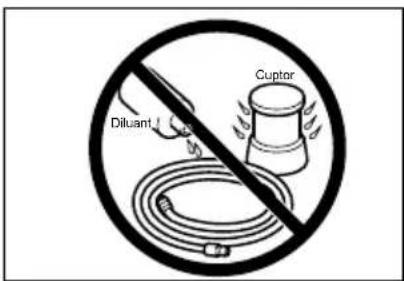

Tineți furtunul de aer comprimat departe de căldură (peste 60°C/140°F), departe de substanțe chimice (solventi, acizi puternici sau substanțe alcaline). De asemenea, poziționați furtunul departe de obstacole de care se poate agăța periculos în timpul utilizării. Furtunurile trebuie, de asemenea, situate departe de marginile ascuțite și de zonele care pot duce la deteriorarea sau roaderea furtunului.

Pentru a mentine siguranța și fiabilitatea mașinii, reparațiile și reglajele trebuie să fie efectuate numai la Centrele de service autorizat Makita, folosindu-se piese de schimb Makita.

ACCESORII

⚠️ATENTIE:

- Folosiți accesoriiile sau piesele auxiliare recomandate pentru mașina dumnavoastră în acest manual. Utilizarea oricăror alte accesorii sau piese auxiliare poate cauza vătămări. Folosiți accesoriiile pentru operațuinea pentru care au fost concepute.

Dacă aveți nevoie de asistență sau de mai multe detalii referitoare la aceste accesorii, adresați-vă centrului local de service Makita.

• Cuiele
• Furtunurile de aer comprimat
• Ochelari de protectie
