ПОСІБНИК КОРИСТУВАЧА ZRUN050GSS0 LG

ПОСІБНИК КОРИСТУВАЧА, 3 ВСТАНОВЛЕННЯ ТА ОБСЛУГОВУВАННЯ (ДЛЯ R32)

КОНДИЦІОНЕР ПОВІТРЯ

Перш ніж починати експлуатацію приладу, уважно прочитайте цей посібник та завжди зберігайте його в доступному місці для довідки.

УКРАЇНСЬКА

Холодоагент R32

Деякі зображення або зміст цього посібника можуть відрізнятися від моделі, яку ви придбали.

Зміст цього посібника може бути змінений виробником.

ЗАПОБІЖНІ ЗАХОДИ

ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ......3

Примітки щодо займистого холодоагенту ....3

ІНСТРУКЦІЇ КАТЕГОРІЇ «ОБЕРЕЖНО»......3

Інструкції для загального продукту....3

Інструкції для повітроводів....3

Інструкції для виробу Multi V......4

Інструкції для виробу Hydrokit....4

ІНСТРУКЦІЇ КАТЕГОРІЇ «УВАГА» 4

Інструкції для загального продукту....4

Інструкції для повітроводів....4

Інструкції для виробу Multi V....5

Інструкції з техніки безпеки під час обслуговування ....5

ЗАПРАВЛЕННЯ ХОЛОДОАГЕНТУ

Мінімальна площа приміщення 9

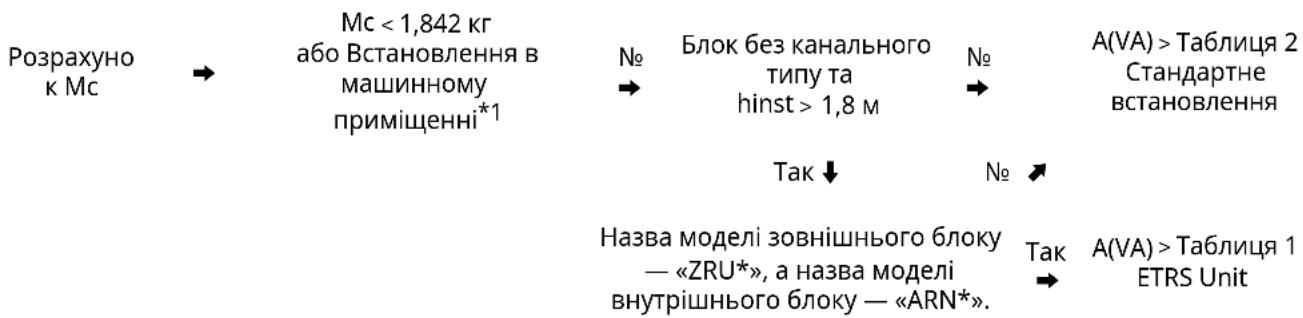

Блок-схема 9

Як обчислити максимальну кількість холодоагенту ......10

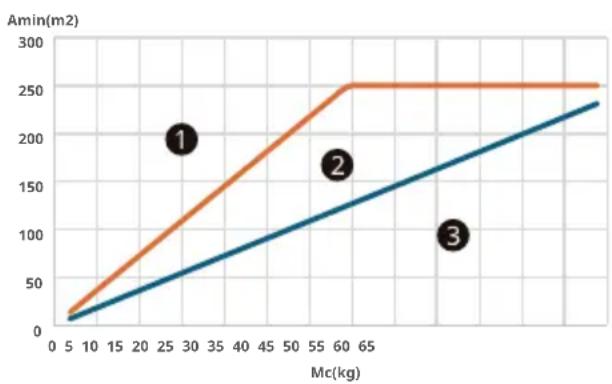

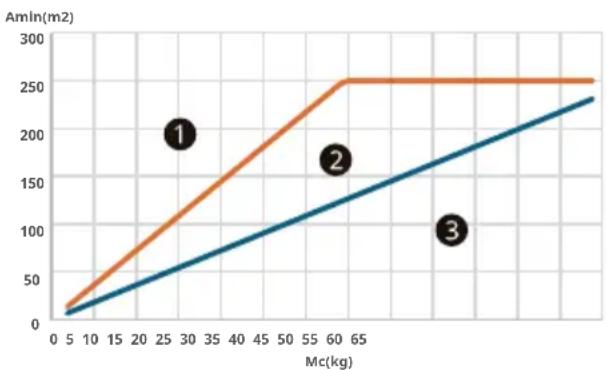

ETRS Unit 10

Стандартне встановлення....11

Стан природної вентиляції....11

ЗАПОБІЖНІ ЗАХОДИ

ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ

Наведені нижче рекомендації з безпеки розроблені для запобігання непередбаченим ризикам або пошкодженням унаслідок необережного чи неправильного використання пристрою.

Ці вказівки розділено на категорії із заголовками «ОБЕРЕЖНО» та «УВАГА», як описано нижче.

Примітки щодо займистого холодоагенту

Наведені нижче символи зображено на блоках.

Цей символ означає, що у приладі використовується займистий холодоагент. Якщо холодоагент витече і на нього вплине зовнішнє джерело займання, існує ризик пожежі.

Цей символ вказує, що слід ретельно прочитати посібник з експлуатації.

Цей символ означає, що сервісний персонал повинен працювати з обладнанням, звертаючись до посібника з монтажу.

Цей символ означає, що інформація доступна у посібнику з експлуатації або посібнику з монтажу.

ІНСТРУКЦІЇ КАТЕГОРІЇ «ОБЕРЕЖНО»

ПОПЕРЕДЖЕННЯ

- Щоб знизити ризик вибуху, пожежі, смерті, ураження електричним струмом, травмування або опіків під час використання цього виробу, дотримуйтесь основних запобіжних заходів, зокрема наведених нижче:

Інструкції для загального продукту

• Не використовуйте інші засоби для прискорення розморожування або для чищення, окрім рекомендованих виробником.
• Прилад повинен зберігатися в приміщенні без постійно активних джерел займання (наприклад: відкрите полум'я, працюючий газовий прилад або працюючий електронагрівач)
• Прилад повинен зберігатися таким чином, щоб уникнути механічних пошкоджень, у добре вентильованому приміщенні без постійно активних джерел займання (наприклад: відкрите полум'я, працюючий газовий прилад або працюючий електронагрівач) та з розміром приміщення, зазначеним у специфікації.

• Не проколюйте і не спалюйте.

• Пам'ятайте, що холодоагенти можуть не мати запаху.

• Доступ до всіх необхідних вентиляційних отворів має бути вільним від перешкод.
• Повітропроводи, підключені до приладу, не повинні містити потенційного джерела займання.
• Незакріплений прилад необхідно зберігати в місці, площа якого відповідає площі приміщення, визначеній для експлуатації.
• Нерухомо не закріплений прилад слід зберігати в приміщенні без постійно діючого відкритого полум'я (наприклад, працюючого газового приладу) або інших потенційних джерел займання (наприклад, працюючого електронагрівача, гарячих поверхонь)
• Якщо прилади з холодоагентами A2L, підключені через систему повітроводів до одного або кількох приміщень, встановлюються в приміщенні площею меншою за Amin, у цьому приміщенні не повинно бути постійно діючого відкритого полум'я (наприклад, працюючого газового приладу) або інших потенційних джерел займання (наприклад, працюючого електронагрівача, гарячих поверхонь). У цьому приміщенні може бути встановлений пристрій, що створює полум'я, якщо він забезпечений ефективним вогнегасником.
• Цей блок оснащений системою виявлення витоків для забезпечення безпеки. Щоб виявлення витоків було ефективним, блок повинен мати живлення постійно після встановлення, за винятком обслуговування.
• Цей блок оснащений електроживленими засобами безпеки. Щоб ці засоби безпеки були ефективними, блок повинен постійно перебувати під електроживленням після встановлення, за винятком часу обслуговування.
• Датчик холодоагенту має строк служби 10 років. Після того як датчик виявляє витік і активується, він не підлягає повторному використанню і повинен бути замінений.
• Клапан має бути розташований так, щоб до нього був зручний доступ і щоб його можна було експлуатувати без ризику для людей через витік холодоагенту. Він повинен бути встановлений поза межами займаного простору, якщо це можливо, або у вентильованому кожусі, та чітко ідентифікований.
• Датчики холодоагенту в системі виявлення витоку холодоагенту повинні замінюватися тільки на ті, що вказані виробником приладу.
• Для приладів з системою виявлення витоку, відсічні клапани безпеки не повинні скидатись до моменту вентиляції приміщення, оскільки скидання може призвести до додаткового викиду займистого холодоагенту у простір.

Інструкції для повітроводів

- У сполучних повітроводах слід встановлювати лише допоміжні пристрої, схвалені виробником приладу або визнані придатними для використання з холодоагентом.

- Допоміжні пристрої, які можуть бути потенційним джерелом займання, не повинні встановлюватися у повітропроводах. Прикладами таких потенційних джерел займання є гарячі поверхні з температурою понад 700 °с та електричні комутаційні пристрої.

Інструкції для виробу Multi V

• Захисні пристрої, трубопроводи та фітинги слід максимально захистити від несприятливих впливів навколишнього середовища, наприклад, від небезпеки скупчення та замерзання води у випускних трубах або скупчення бруду та сміття.
• Електромагнітні клапани треба правильно розташувати у трубопроводі, щоб уникнути гідравлічного удару.
• Електромагнітні клапани не повинні блокуватися в рідкому холодоагенті, якщо на стороні низького тиску системи холодоагенту не буде забезпечене достатне скидання.
• Вироблені в польових умовах з'єднання холодоагенту в приміщенні треба перевірені на герметичність. Метод випробувань повинен мати чутливість 5 грамів холодоагенту на рік або краще при тиску, що мінімум в 0,25 рази перевищує максимально допустимий тиск. Жодних витоків не повинно бути.

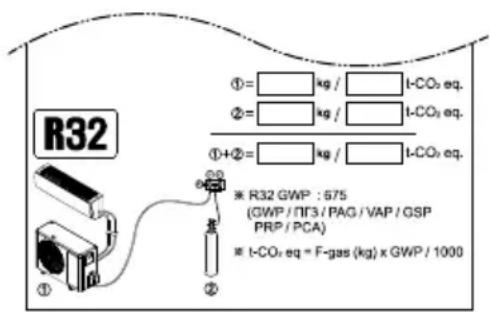

• Після перевірки етикетки, прикріпленої до зовнішнього блоку, запишіть вказану на ній кількість холодоагенту.

R32 ①= kg / ②= kg / ①+②= kg / ③ R32 GWP : 675 (GWP / NT3 / PAG / VAP / GSP PRP / PCA) t-CO₂ eq. t-CO₂ eq. t-CO₂ eq. = F-gas (kg) x GWP / 1000

Інструкції для виробу Hydrokit

• Захисні пристрої, трубопроводи та фітинги мають бути максимально захищені від несприятливого впливу навколишнього середовища.
• Отвір для видалення повітря з приміщення повинен розташовуватися на рівні або нижче точки виходу холодоагенту.
• Для блоків, що встановлюються на підлозі, точка виходу холодоагенту має бути якомога нижчою.
• Отвори для виведення повітря слід розташовувати на достатній відстані від отворів для забору повітря, щоб запобігти рециркуляції повітря в приміщенні.

ІНСТРУКЦІЇ КАТЕГОРІЇ «УВАГА»

УВАГА

- Щоб знизити ризик незначних травм, несправності або пошкодження виробу чи майна, дотримуйтесь

основних запобіжних заходів, зокрема наведених нижче:

Інструкції для загального продукту

• У будь-якої особи, що займається роботою на контурі холодоагенту або втручається в нього, має бути дійсне свідоцтво від акредитованої в галузі оцінювальної установи, яке підтверджує компетентність цієї особи для безпечної роботи з холодоагентами відповідно до норм оцінювання, визнаних у галузі.
• Обслуговування має виконуватися тільки згідно з рекомендаціями виробника обладнання. Технічне обслуговування та ремонт, для яких потрібна допомога іншого кваліфікованого персоналу, має виконуватися тільки під наглядом особи, компетентної у використанні займистих холодоагентів.
• Слід звести до мінімуму монтаж трубопроводу.
• Трубопровід повинен бути захищений від фізичних пошкоджень.
• Слід дотримуватися державних норм стосовно газового обладнання.
• Механічні з'єднання (механічні з'єднувачі або розвальцьовані з'єднання) повинні бути доступні для технічного обслуговування.
• Техобслуговування треба виконувати лише згідно з рекомендаціями виробника обладнання.
• Прилад необхідно зберігати так, щоб запобігти механічним пошкодженням.
• Виробник повинен вказати інші потенційні постійно працючі джерела, які можуть викликати займання холодоагенту, що використовується.
• Паяні, зварені або механічні з'єднання слід робити перед відкриванням клапанів, щоб забезпечити потім потік холодоагенту між частинами охолоджувальної системи.
• Якщо механічні з'єднувачі використовуються повторно у приміщенні, слід замінити деталі ущільнення.
• Якщо розвальцьовані з'єднання повторно використовуються в приміщенні, розвальцьовану деталь слід виготовити заново.
• Трубопровід холодоагенту слід захистити або закрити, щоб уникнути пошкодження.
• Гнучкі з'єднання холодоагенту (наприклад з'єднання між внутрішнім та зовнішнім блоком), які можуть зміститися впродовж звичайної роботи, слід захищати від механічного пошкодження.
• Періодично (кілька разів на рік) видаляйте пил або часточки солі, що застрягли в теплообміннику, водою.
• Демонтаж пристрою, обробка масла холодоагенту і деталей пристрою повинні виконуватися відповідно до місцевих і національних стандартів.

Інструкції для повітроводів

- При підключенні через систему повітроводів до одного або кількох приміщень, припливне та зворотне повітря повинні подаватися безпосередньо до приміщення.

- Відкриті ділянки, такі як підвісні стелі, не треба використовувати як повітровод для зворотного повітря.

Інструкції для виробу Multi V

• Трубопроводи обладнання в займаних приміщеннях треба встановлювати таким чином, щоб захистити їх від випадкових пошкоджень під час експлуатації та обслуговування.
• Тр еба вжити запобіжних заходів, щоб уникнути надмірної вібрації або пульсації охолоджувального трубопроводу.
• Тр еба передбачити можливості подовження та укорочення довгих ділянок трубопроводу.
• Тр убопроводи в холодильних системах слід проектувати та встановлювати таким чином, щоб звести до мінімуму можливість пошкодження системи гідравлічним ударом.
• Сталеві труб и та компоненти слід захистити від корозії за допомогою антикорозійного покриття перед нанесенням будь-якої ізоляції.
• Гнучкі е лементи труб мають бути захищені від механічних пошкоджень, надмірної напруги скручуванням чи інших сил. Іх слід щорічно перевіряти на наявність механічних пошкоджень.
• Внутрі шнє обладнання та труби слід надійно закріпити та обгородити таким чином, щоб унеможливити випадковий розрив обладнання внаслідок таких подій, як переміщення меблів або ремонтні роботи.

Інструкції з техніки безпеки під час обслуговування

Перевірки приміщення

- Перед початком робіт із системами, що містять легкозаймисті холодоагенти, необхідно провести перевірки безпеки, щоб звести до мінімуму ризик займання. Для виконання ремонту холодильної системи необхідно дотримуватись таких заходів безпеки перед початком робіт.

Порядок роботи

- Робота повинна виконуватися відповідно до контрольованої процедури, щоб звести до мінімуму ризик присутності легкозаймистого газу або пари під час виконання роботи.

Загальна робоча зона

- Весь обслуговуючий персонал та інші особи, які працюють поблизу, повинні бути проінструктовані про характер виконуваних робіт. Слід уникати роботи у закритих приміщеннях.

Перевірка наявності холодоагенту

• До і під час роботи необхідно перевірити зону за допомогою відповідного детектора холодоагенту, щоб технічний фахівець знав про потенційно займисті атмосфери.
• Пе реконайтеся, що обладнання для виявлення витоків підходить для використання з легкозаймистими холодоагентами, тобто не утворює іскор, належним чином герметизовано або іскробезпечно.

Наявність вогнегасника

- Якщо на холодальному обладнанні або будь-яких пов'язаних з ним частинах повинні проводитися вогневі роботи, поруч має бути відповідне обладнання для пожежогасіння. Біля зони заправки повинен бути порошковий або CO2 вогнегасник.

Відсутність джерел займання

• Жодна особа, яка виконує роботи з холодильними системами, що передбачають відкриття трубопроводів, не повинна використовувати джерела займання таким чином, щоб це могло призвести до ризику займання або вибуху.
• Усі мо жливі джерела займання, включно з курінням сигарет, слід тримати на достатній відстані від місця встановлення, ремонту, демонтажу та утилізації, під час яких може відбутися викид холодоагенту в навколишній простір. Перед початком робіт необхідно оглянути зону навколо обладнання, щоб переконатися у відсутності займистих матеріалів або джерел займання. Повинні бути розміщені знаки «Не палити».

Вентильоване приміщення

- Перед проникненням в систему або виконанням будь-яких вогненебезпечних робіт переконайтеся, що приміщення є відкритим для доступу повітря або що воно достатньо вентилюється. Ступінь вентиляції повинен зберігатися протягом періоду, коли виконуються такі роботи. Вентиляція повинна безпечно розсіювати будь-який випущений холодоагент і краще виводити його назовні в атмосферу.

Перевірки холодильного обладнання

• У разі заміни електричних компонентів, вони мають відповідати призначенню та технічним характеристикам. Завжди слід дотримуватись інструкцій з технічного обслуговування та ремонту, наданих виробником.
• У разі сумнівів зверніться по допомогу до технічного відділу виробника.

• Установки, що використовують легкозаймисті холодоагенти, повинні проходити такі перевірки:

• Фа ктичний заряд холодоагенту відповідає розміру приміщення, у якому встановлено деталі, які містять холодоагент.

• В ентиляційне обладнання та випускні отвори працюють належним чином, а перешкоди відсутні.
• Як що використовується непрямий охолоджувальний контур, вторинний контур слід перевірити на предмет присутності холодоагенту.
• Ма ркування на обладнанні має залишатися видимим і читабельним. Нечитабельне маркування та знаки слід оновити.
• О холоджувальна труба або компоненти змонтовані у положенні, де вплив на них будьяких речовин, здатних викликати корозію компонентів, що містять холодоагент, є малоймовірним, якщо тільки компоненти не виготовлені зі стійких до корозії матеріалів або мають відповідний захист від корозії.

Перевірка електричних пристроїв

• Ремонт і технічне обслуговування електричних компонентів повинні містити початкові перевірки безпеки та процедури огляду компонентів.
• Якщ о існує несправність, яка може поставити під загрозу безпеку, то до ланцюга не можна підключати електроживлення доти, доки вона не буде усунена задовільним чином.
• Якщ о несправність неможливо усунути негайно, але необхідно продовжити роботу, слід прийняти адекватне тимчасове рішення.
• Про це необхідно повідомити власника обладнання, щоб усі сторони були поінформовані.
• Початкові пе ревірки безпеки повинні містити наступне:
• Ко нденсатори розряджені: це має бути зроблено у безпечний спосіб, щоб уникнути можливості іскріння.
• Пі д час заряджання, відновлення або продування системи жодні електричні компоненти та проводка під напругою не повинні оголятися.
• Бе зперервність заземлення.

Ремонт герметичних компонентів

• Під час ремонту герметичних компонентів усі електричні джерела живлення повинні бути відключені від працюючого обладнання до зняття герметичних кришок тощо.
• У раз і крайньої необхідності забезпечувати електропостачання обладнання під час обслуговування, у найбільш критичній точці має бути встановлена постійно діюча форма течешукача для попередження про потенційно небезпечну ситуацію.
• Особ ливу увагу слід приділити наступному з метою гарантувати, що при роботі з електричними компонентами корпус не буде змінений таким чином, що це вплине на рівень захисту.
• Сюди відн осяться пошкодження кабелів, надмірна кількість з'єднань, клеми, що не відповідають вихідній специфікації, пошкодження ущільнень, неправильне встановлення сальників тощо.
  • Пе реконайтеся, що пристрій надійно закріплений.
• Пе реконайтесь, що ущільнення або ущільнювальні матеріали не зруйнувалися настільки, що вже не виконують функцію запобігання проникненню горючої атмосфери.
• За пасні частини мають відповідати специфікаціям виробника.

Ремонт іскробезпечних компонентів

• Не застосовуйте до ланцюга будь-які постійні індуктивні або ємнісні навантаження, не переконавшись, що це не перевищить допустиму напругу та струм, дозволені для обладнання, що використовується.
• Іс кробезпечні компоненти – це єдині типи, з якими можна працювати під напругою в присутності легкозаймистої атмосфери.

• Ви пробувальне обладнання повинно мати правильні номінальні значення.

• Зам інюйте компоненти лише деталями, вказаними виробником.

• Ін ші деталі можуть призвести до спалаху холодоагенту в атмосфері через витік.

ПРИМИТКА

• Використання силіконового герметика може знизити ефективність деяких типів обладнання для виявлення витоків.
• Іскробезпечні компоненти не слід ізолювати перед роботою з ними.

Кабелі

• На кабель не повинні впливати наступні чинники: зношування, корозія, надмірний тиск, вібрація, гострі краї або будь-який інший несприятливий вплив навколишнього середовища.
• Пере вірка також повинна враховувати вплив старіння або постійної вібрації від таких джерел, як компресори або вентилятори.

Виявлення легкозаймистих холодоагентів

• За жодних обставин не використовувати потенційні джерела займання для пошуку або виявлення витоків холодоагенту.
• Галоїд ну лампу (або будь-який інший детектор із використанням відкритого полум'я) заборонено використовувати.
• Наст упні методи виявлення витоків вважаються прийнятними для всіх холодильних систем.
• Мо жна використовувати електронні детектори витоків для виявлення витоків холодоагенту, але для займистих холодоагентів чутливість може бути недостатньою або може знадобитися перекалібрування. (Обладнання для виявлення витоків слід калібрувати в зоні без холодоагенту.)
• Пе реконайтеся, що детектор не є потенційним джерелом займання і підходить для холодоагенту.
• Обл аднання для виявлення витоків потрібно налаштувати на процент LFL (нижньої межі займання) для використовуваного холодоагенту, а відповідну частку газу (25 % максимум) підтвердити.
• Рі дини для виявлення течі також придатні для використання з більшістю холодоагентів, але використання мийних засобів, що містять хлор, слід уникати, оскільки хлор може вступити в реакцію з холодоагентом та спричинити корозію трубопроводу.

ПРИМИТКА

- Приклади рідин для виявлення витоків:

• Метод бульбашок
• Агенти флуоресцентного методу

- Якщо підозрюєте наявність течі, слід усунути/загасити все відкрите полум'я.

- Якщо виявлено витік холодоагенту, для усунення якого потрібне паяння, увесь холодоагент має бути вилучений із системи або ізольований (за допомогою відсічних клапанів) у частині системи, віддаленій від місця витоку. Видалення холодоагенту має здійснюватися відповідно до процедури видалення та евакуації.

Видалення та виведення

• У разі відкриття контуру холодоагенту для ремонту чи з будь-якою іншою метою слід дотримуватись звичайних процедур. Проте для займистих холодоагентів важливо дотримуватись найкращої практики через ризик займання. Необхідно дотримуватись наступної процедури:
• Вид аліть холодоагент;
• Проду йте контур інертним газом (необов'язково для A2L);
• Випу стіть (необов'язково для А2L);
• Проду йте інертним газом (необов'язково для A2L);
• Р озімкніть ланцюг шляхом відсікання або паяння

- За правлений холодоагент слід повертати у відповідні балони.

- Для пр иладів, що містять легкозаймисті холодоагенти, відмінні від холодоагентів A2L, систему слід продукти безкисневим азотом, щоб зробити прилад безпечним для займистих холодоагентів.

- Це й процес може знадобитися повторити кілька разів.

- Для пр одування систем холодоагенту не можна використовувати стиснене повітря або кисень.

- У пр иладах, що містять легкозаймисті холодоагенти, відмінні від холодоагентів A2L, продування слід виконувати шляхом порушення вакууму в системі за допомогою безкисневого азоту і подальшого заповнення до тих пір, поки не буде досягнуто робочого тиску. Потім газ випускається в атмосферу, а тиск скидається до вакууму.

- Це й процес слід повторювати доти, доки в системі не залишиться холодоагенту.

- Пі д час останнього заправлення безкисневим азотом систему слід вентилювати до досягнення атмосферного тиску, щоб можна було виконувати роботу.

- Ця опера ція абсолютно необхідна, якщо далі треба виконати паяння трубопроводів.

- Пе реконайтеся, що випускний отвір вакуумного насоса не знаходиться поряд із будь-якими потенційними джерелами займання і що є вентиляція.

Процедури заправлення

• На додаток до звичайних процедур заправлення слід дотримуватися наступних вимог.

• Пере конайтеся, що забруднення різних холодоагентів не відбувається при використанні заправного обладнання. Шланги та лінії повинні бути короткими, щоб звести до мінімуму кількість холодоагенту в них.

• Балони повинні знаходитися у належному положенні відповідно до інструкції.

• Пе ред заправленням холодоагентом переконайтеся, що система охолодження заземлена.
• По значте систему після завершення заправлення (якщо це ще не зроблено).
• Будьте над звичайно обережними, щоб не переповнити систему охолодження.
• Пере д заправкою системи слід перевірити її відповідним продувним газом під тиском.
• Систему слід перевірити на відсутність витоків по завершенню заправлення, але перед введенням в експлуатацію.
• Наст упне випробування на витоки слід виконати перед тим, як покинути об'єкт.

Відновлення

• При видаленні холодоагенту з системи для обслуговування або виведення з експлуатації рекомендується безпечно видалити всі холодоагенти.
• При перек ачуванні холодоагенту в балони переконайтеся, що використовуються лише відповідні балони для збирання холодоагенту.
• Пере конайтеся у достатній кількості балонів для зберігання всього холодоагенту системи.
• Всі балон и, що використовуються, призначені для відновленого холодоагенту і мають маркування для цього холодоагенту (тобто спеціальні балони для відновлення холодоагенту).
• Балони маю ть бути укомплектовані запобіжними клапанами та справними відсічними клапанами. Порожні балони для відновлення повинні бути евакуйовані та, за можливості, охолоджені перед початком відновлення.
• Обл аднання для відновлення має бути в належному робочому стані з набором інструкцій, що стосуються обладнання, яке знаходиться під рукою, і повинно бути придатним для відновлення легкозаймистих холодоагентів.
• Крі м того, має бути в наявності та в належному робочому стані комплект каліброваних ваг.
• Шл анги повинні бути в комплекті з герметичними муфтами і в належному стані.
• Пере д використанням машини для відновлення переконайтеся, що вона в належному технічному стані, пройшла необхідне обслуговування, а всі пов'язані електричні компоненти герметизовані, щоб запобігти займанням у разі витоку холодоагенту. У разі сумнівів зверніться до виробника.
• Від новлений холодоагент слід повернути постачальнику у правильному балоні для утилізації зі складанням відповідної накладної на передачу відходів.

• Не змішуйт є холодоагенти у відновлювальних установках, особливо у балонах. Якщо потрібно вилучити компресори або компресорні мастила, переконайтеся, що вони були евакуйовані до прийнятного рівня, щоб займистий холодоагент не залишився в мастилі.

• Процес вакуумування слід виконувати до повернення компресора постачальникам.

• Для пр искорення цього процесу слід використовувати електричний обігрів корпусу компресора.
• Зл ив оливи із системи треба виконувати у безпечний спосіб.

Маркування

• Обладнання повинно мати маркування, яке вказує на те, що його було виведено з експлуатації та з нього було видалено холодоагент.
• Ети кетка має бути датована та підписана.
• Пе реконайтеся, що на обладнанні є етикетки із зазначенням, що воно містить холодоагент, який легко займається.

Виведення з експлуатації

• Перед виконанням цієї процедури важливо, щоб технік повністю ознайомився з обладнанням та всіма його деталями.
• Ре комендується використовувати процедури для безпечного видалення всіх холодоагентів.
• Пе ред виконанням роботи необхідно взяти пробу оливи та холодоагенту на випадок, якщо буде потрібний аналіз перед повторним використанням відновленого холодоагенту.
• Важливо, що б електроенергія була доступна перед початком виведення з експлуатації.
  а) Ознайомтеся з обладнанням та його роботою.
  b) Изолюйте систему електрично.
  с) Перед тим, як розпочати процедуру, переконайтеся, що:

- За необхідності є механічне вантажно- розвантажувальне обладнання для роботи з балонами холодоагенту.

- Всі засоби індивідуального захисту є в наявності та правильно використовуються.

- Процес відн овлення постійно контролюється компетентною особою.

- Об ладнання для відновлення та балони відповідають чинним стандартам.

d) Злийте холодоагент із системи, якщо це можливо.

е) Якщо вакуумування неможливе, зробіть колектор, щоб холодоагент можна було видалити з різних частин системи.

f) Пе реконайтеся, що балон розташований на терезах перед початком відновлення.

g) Запустіть відновлювальну машину та дійте відповідно до інструкцій.

h) Не переповнюйте балони. (Не більше 80% обсягу заправки рідиною)

i) Не перевищуйте максимальний робочий тиск балона, навіть тимчасово.

j) Коли балони правильно заповнені, а процес завершений, переконайтеся, що балони та обладнання швидко прибрані з майданчика, а всі запірні клапани на обладнанні закриті.

k) Відновлений холодоагент не можна заправляти в іншу холодильну систему, якщо вона не очищена та не перевірена.

Кваліфікація робітників

Посібник повинен містити конкретну інформацію про необхідну кваліфікацію персоналу для виконання технічного обслуговування, сервісного обслуговування та ремонтних робіт. Будь-які дії, що впливають на засоби безпеки, повинні виконуватися лише компетентними особами.

Приклади таких робочих процедур:

• Вт ручання в холодильний контур.
  • Ві дкриття герметичних компонентів.
  • Ві дкриття вентильованих корпусів.
• Для монтажу з механічними з'єднаннями, що застосовуються в польових умовах, які знаходяться в займаному приміщенні, в інструкціях повинно бути зазначено, що треба використовувати датчик.
• Дист анційно — на відстані не більше 2 м по горизонталі, в межах прямої видимості блоку та на стіні в приміщенні, в якому встановлений блок; і
• 100 мм над підлогою, де h0 не більше 300 мм від підлоги; або
• 300 мм над підлогою, де h0 більше 300 мм від підлоги.

ЗАПРАВЛЕННЯ ХОЛОДОАГЕНТУ

Мінімальна площа приміщення

Усі внутрішні блоки повинні бути встановлені за умови, що А або VA більше ніж Amin

Блок-схема

Розрахунок Мс → Мс < 1,842 кг або Встановлення в машинному приміщенні*¹ № Блок без канального типу та hinst > 1,8 м № Так ↓ № ↗ Назва моделі зовнішнього блоку — «ZRU*», а назва моделі внутрішнього блоку — «ARN*». Так → А(VA) > Таблиця 2 Стандартне встановлення А(VA) > Таблиця 1 ETRS Unit

*1 (ISO 5149-3:2014, пункт 5)

• Mc = загалькількість холодоагенту в системі (кг)
- А: Площа підлоги (площа приміщення, де встановлений внутрішній блок, або площа найменшого приміщення, з'єднаного через систему каналів)
• VA : Вентильована площа підлоги (сума площ приміщень, з'єднаних природною вентиляцією)
- Amin : Мінальна площа підлоги (знайдіть у таблиці 1 або 2)
- ETRS Unit : Системи охолодження з підвищеною герметичністю.
- hinst: Висота встановлення. Висота.
- h0 : Висовавільнення. Розрахункова висота або висота найнижчого отвору з'єднання каналів з кожним кондиціонованим простором

① Внутрішній блок 1 : hinst=0, h0=h1, A=A1, VA=A1+A2 (якщо виконано умову природної вентиляції)
② Внутрішній блок 2 : hinst=h2, h0=h2, A=A2, VA=A1+A2 (якщо виконано умову природної вентиляції)
③ Внутрішній блок 3 : hinst=h3, h0=h4, A=A3
4 Отвір природної вентиляції
5 Отвір повернення
6 Отвір подачі

Як обчислити максимальну кількість холодоагенту

В разі монтажу приладу кількість додаткового заправленого холодоагенту має враховувати діаметр труби, довжину та кількість холодоагенту, яку можна заправити у внутрішній блок.

Кількість додатково холодоагенту (кг)

= Загальна довжина трубопроводу (м): ∅ 22,20 мм × 0,313 кг/м (R32)
+ Загальна довжина трубопроводу (м): ∅ 19,05 мм × 0,235 кг/м (R32)
+ Загальна довжина трубопроводу (м): ∅ 15,88 мм × 0,153 кг/м (R32)
+ Загальна довжина трубопроводу (м): ∅ 12,70 мм × 0,103 кг/м (R32)
+ Загальна довжина трубопроводу (м): ∅ 9,52 мм × 0,053 кг/м (R32)
+ Загальна довжина трубопроводу (м): ∅ 6,35 мм × 0,019 кг/м (R32)
+ Кількість встановлених HR блоків (2, 3, 4 порти) × 0,45 кг (R32)
+ Кількість встановлених HR блоків (6, 8 портів) × 0,9 кг (R32)
+ Кількість додаткового холодоагенту для внутрішнього блоку ^*1

*1 Будь ласка, зверніться до аркуша з назвою Таблиця додаткового холодоагенту для внутрішнього блока. Він надається у паперовому вигляді разом із зовнішнім блоком.

ETRS Unit

Для встановлення внутрішнього блоку можуть знадобитися деякі заходи безпеки залежно від площі або вентильованої площі підлоги (при використанні природної вентиляції). Максимальний заряд системи становить 15,964 кг х кількість внутрішніх блоків у системі, але не більше 63,856 кг. Заходи безпеки включають комплект сигналізації LG (PLDCAA0S), відсічний клапан LG (PRHPZ0*0) та природну вентиляцію. Для детальної інформації щодо аксесуарів LG (комплект сигналізації, відсічний клапан), див. інструкцію з аксесуарів.

Графік і таблиця засновані на висоті приміщення 1,8 м. Якщо вона вища (максимум 2,2 м), можна застосувати меншу мінімальну площу підлоги.

Мінімальна площа підлоги найнижчого підземного поверху

①Заходи безпеки не потрібні
②Два заходи безпеки
③ Не підлягає встановленню

Мінімальна площа підлоги інших поверхів

①Пристрій безпеки не потрібен
② Один захід безпеки
③Два заходи безпеки

Стандартне встановлення

Для встановлення внутрішнього блоку можуть знадобитися деякі пристрої безпеки залежно від площі або вентильованої площі підлоги (при використанні природної вентиляції). Якщо Мс перевищує 15,964 кг, необхідно встановити природну вентиляцію.

Графік і таблиця засновані на мінімальній висоті встановлення внутрішніх блоків. Якщо висота більша, може застосовуватися більша мінімальна площа підлоги.

h0 відрізняється залежно від типу моделі.

• Підвісна до стелі, Настінна : 2,2
• Касетний, Підлогов ий (PT,PF) : 1.8
• Гідрокіт (Настін ний) : 1,3
• Гідрокіт (Підл оговий), Підлоговий (Інші) : 0.6
- Канальний : Висота найнижчого отвору з'єднання каналів з кожним кондиціонованим простором

Стан природної вентиляції

Якщо встановлена природна вентиляція, що відповідає наведеним нижче умовам, "А" може бути замінено на "VA". Для ETRS Unit, якщо вона використовується як захід безпеки, "А" не може бути замінено на "VA".

• Для нижнього отвору:

• Це не вихід назовні
• Отвірне може бути закритий
• Отвір має бути ≥ Anvmin
• Площа будь-яких отворів вище 300 мм від підлоги не враховується при визначенні Anvmin
• Принаймні%Anvmin знаходиться на висоті менше 200 мм над рівнем підлоги
• Нижній край нижнього отвору має бутина висоті ≤100 мм від підлоги
• Висотатвору ≥20 мм

• Для верхнього отвору:

• Це невихід назовні
• Отвір не може бути закритий
• Отвірмає бути ≥ 50% від Anvmin
• Нижній край верхнього отвору має бути на висоті: 1500 мм над підлогою
• Висота отвору ≥ 20 мм

① Приміщення 1
② Приміщення 2
③ Не враховується

• Мінімальн а площа отвору (Anv)

$$ A n v _ {\min} = \frac {m _ {c} - m _ {\max}}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

g - приско рення в ільного падіння 9,81 м/с²

29 - ередня молярна маса пов ітря, кг/кмоль.

Anv мінімальний отвір для природної вентиляції, м².

Для блоку ETRS, Anv_min = 0.013 m^2

mc - фактична заправка холодоагенту в системі, кг;

m_max Це допустимий максимальний заряд холодоагенту в системі у кг Розраховано за формулою нижче або 15,964 кг.

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm{A}) ^ {(1 / 2)} $$

Не перевищувати значення нижче

$$ m _ {\max} = 0. 7 5 \times L F L \times h _ {0} \times A $$

LFL - ни жня межа займистості, кг/м³;

A – площа приміще HНЯ, М²;

М – мо лярна маса холодоагенту, кг/кмоль;

ПЕРАД ВЫКАРЫСТАННЕМ АЗНАЁМЦЕСЯ З УСІМІ ІНСТРУКЦЫЯМІ ... 3

ІНСТРУКЦЫІ КАТЭГОРЫІ «ПАПЯРЭДЖАННЕ»......3

Інструкції для паветраводаў......3

Інструкції для вырабу Multi V 4

Інструкції для гідрамодуля ....4

ІНСТРУКЦЫІ КАТЭГОРЫІ «АСЦЯРОЖНА»......4

Інструкції для паветраводаў......5

Інструкції для вырабу Multi V 5

ПЕРАД ВЫКАРЫСТАННЕМ АЗНАЁМЦЕСЯ З УСІМИ ІНСТРУКЦЫЯМИ

ІНСТРУКЦЫІ КАТЭГОРЫІ «ПАПЯРЭДЖАННЕ»

ПАПЯРЭДЖАННЕ

ІНСТРУКЦЫІ КАТЭГОРЫІ «АСЦЯРОЖНА»

УВАГА!

Інструкції для вырабу Multi V

Праверка электраабсталявання
