LÁMHLEABHAR ÚSÁIDEORA ZRUN050GSS0 LG

Léigh an lámhleabhar úinéara seo go hiomlán sula n-oibrítear an gléas agus coinnigh i gcónaí in aice láimhe é le húsáid amach anseo.

GAEILGE

Cuisneán R32

CLÁR AN ÁBHAIR

B'fhéidir nach ionann na híomhánna ná an t-ábhar sa lámhleabhar seo agus an cineál a cheannaigh tú.

Bíonn an lámhleabhar seo faoi réir a n-athbhreithnithe ag an monaróir.

TREORACHA SÁBHÁILTEACHTA

LÉIGH GACH TREOIR ROIMH ÚSÁID....3

Nótaí maidir le Cuisneáin Inlasta ....3

TREORACHA RABHAIDH 3

Treoracha don Táirge Coiteann....3

Treoracha don Táirge Duchta....3

Treoracha don Táirge Multi V ....3

Treoracha don Táirge Hydrokit ....4

TREORACHA AIRE....4

Treoracha don Táirge Coiteann....4

Treoracha don Táirge Duchta....4

Treoracha don Táirge Multi V 4

Treoracha Sábháilteachta don Seirbhís 5

LUCHTÚ CUISNEÁIN

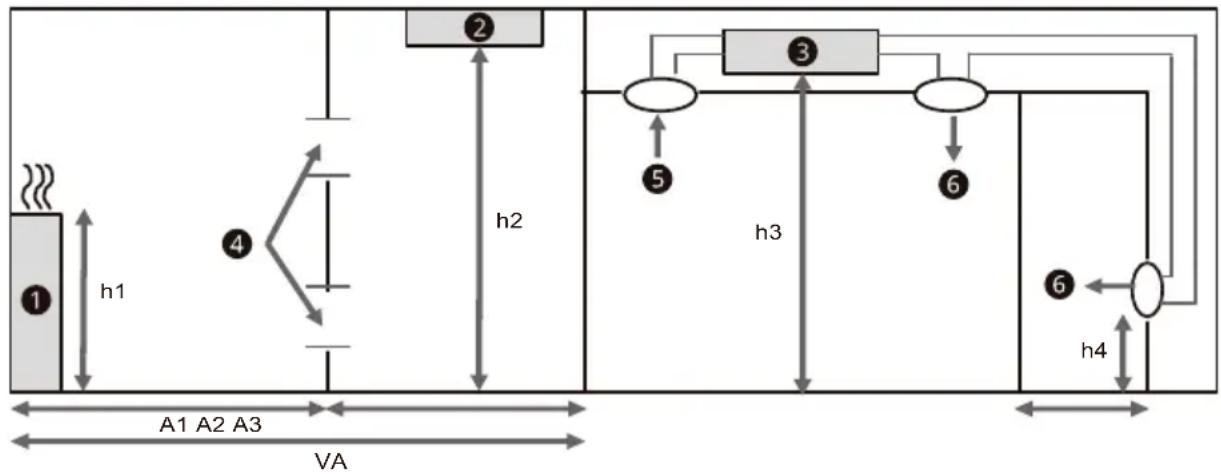

Achar Urláir Íosta....9

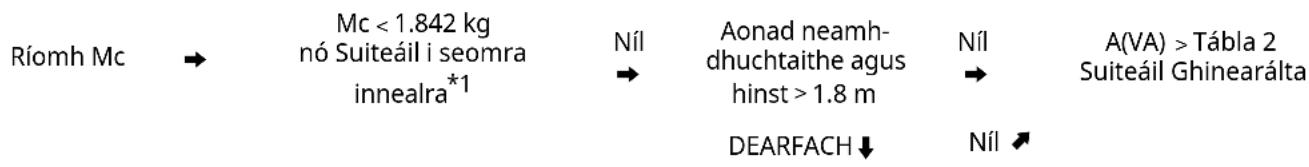

Sreabhchairt 9

Conas an t-uasmhéid cuisneáin a oibriú amach ....9

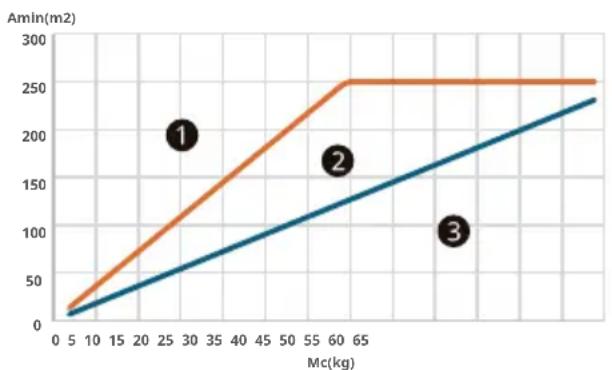

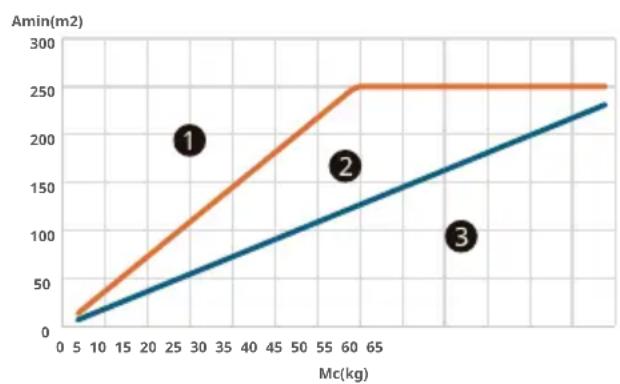

Aonad ETRS 10

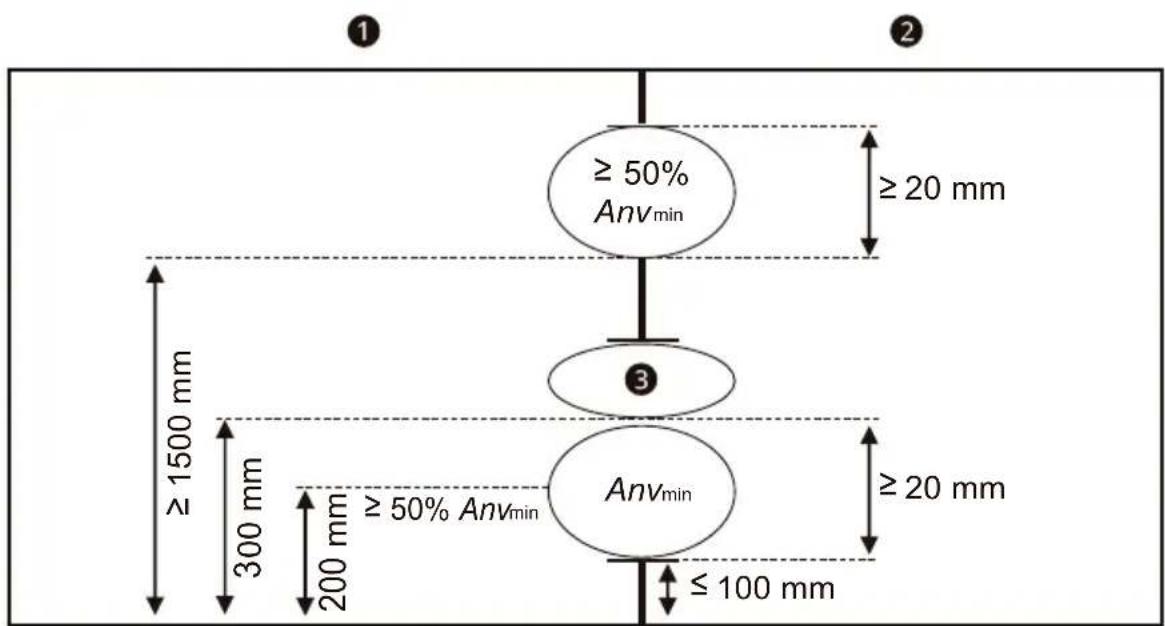

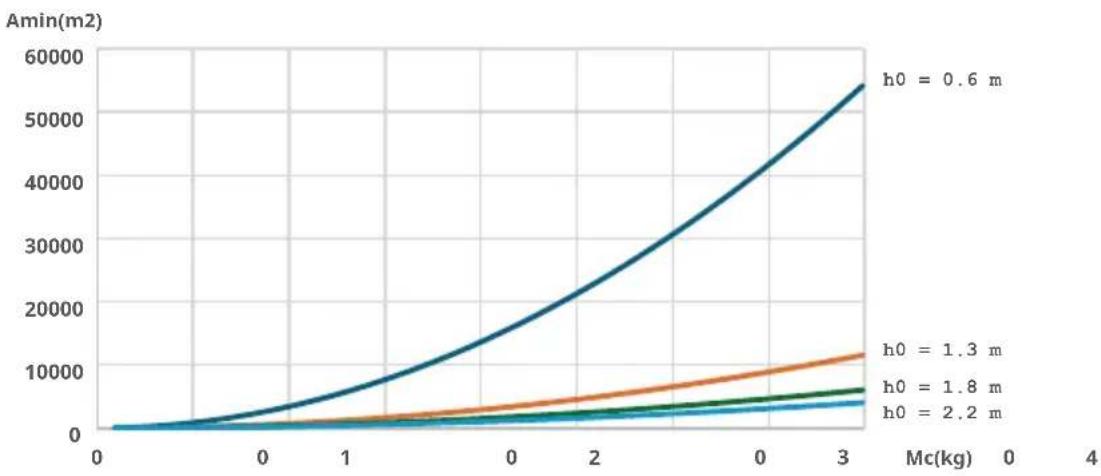

Suiteáil Ghinearálta....10

Tá na treoracha seo a leanas beartaithe go gcoisceann baoil gan choinne ná damáiste ó oíbriúchán contúirteach nó mícheart an ghléis.

Tá na treoracha roinnte ina 'RABHADH' agus 'AIRE' mar a chuirtear síos thíos.

Nótaí maidir le Cuisneáin Inlasta

Taispeántar na siombailí seo a leanas ar na haonaid.

Léiríonn an tsiombail seo go n-úsáidtear cuisneán inlasta sa ghléas seo. Má sceitear an cuisneán agus má nocttar é d'fhoinse sheachtrach adhainte, tá baol dóíteáin ann.

Léiríonn an tsiombail seo gur choir Lámhleabhar an Úinéara a léamh go cúramach.

Léiríonn an tsiombail seo gur chóir do phearsanra seirbhíse a bheith ag láimhseáil an trealaimh seo agus iad ag tagairt don Lámhleabhar Suiteála.

Léiríonn an tsiombail seo go bhfuil faisnéis le fáil i Lámhleabhar an Úinéara nó sa Lámhleabhar Suiteála.

TREORACHA RABHAIDH

RABHADH

- Chun an baol pléisce, dóiteáin, báis, turrainge leictreaí, gortaithe nó scallta ar dhuine a laghdú nuair a úsáidtear an táirge, lean réamhchúraimí bunúsacha, lena n-áirítear an méid seo a leanas:

Treoracha don Táirge Coiteann

• Ná húsáid modhanna chun an próiseas díreoite a luathú nó chun glanadh a dhéanamh, seachas na cinn atá molta ag an monaróir.
• Déanfar an fearas a stóráil i seomra gan foinsí adhainte atá ar siúl go leanúnach (mar shampla: lasracha tine oscailte, fearas gáis atá ar siúl nó téitheoir leictreach atá ar siúl.)
• Ní mór an fhearas a stóráil ar bhealach a choscann damáiste meicniúil agus i seomra dea-aeráilte gan foinsí adhainte ag feidhmiú go leanúnach (mar shampla lasracha oscailte, fearas gáis ag feidhmiú nó téitheoir leictreach ag feidhmiú) agus a bhfuil méid an tseomra mar a shonraítear.
  • Ná dóigh agus ná cuir poll ann.
• Bí ar d'airedeall go bhféadfaí na cuisneáin a bheith gan bholadh.
• Coimeád aon bhéal aeraithe saor ó chosc.

• Ní mór gan fhoinse adhainte a bheith ag na duchtanna a cheanglaítear le fearas.

• Cuir an fearas neamhdhaingean i dtaisce i seomra chomh mór le hachar an tseomra mar atá sonraithe don obríocht.

• Déanfar an fearas a stóráil i seomra gan lasair oscailte ag oibriú go leanúnach (mar shampla: fearas gáis ag oibriú) nó foinsí adhainte féideartha eile. (Mar shampla téitheoir leictreach, dromchlaí te a oibriú)
• Má tá fearais a úsáideann cuisneáin A2L agus atá ceangailte trí chóras duchtála aeir le seomra amháin nó níos mó suiteáilte i seomra a bhfuil achar níos lú ná Amin aige, ní cheadaítear lasracha oscailte a bheith ag feidhmiú go leanúnach sa seomra sin (mar shampla fearas gáis i bhfeidhm) ná foinsí adhainte eile féideartha (mar shampla téitheoir leictreach i bhfeidhm, dromchlaí te). Féadfar gléas a ghineann lasair a shuiteáil sa spás céanna má tá gléas cosc lasair éifeachtach air.

- Tá córas braite sceite sa aonad seo ar mhaithe le sábháilteacht. Chun go mbeidh an braite sceite éifeachtach, ní mór don aonad a bheith faoi chumhacht leictreach i gcónaí tar éis an tsuiteála, ach amháin le linn seirbhíse.

- Tá an t-aonad seo feistithe le bearta sábháilteachta atá cumhachtaithe go leictreach. Chun go mbeidh na bearta sábháilteachta éifeachtach, ní mór don aonad a bheith faoi chumhacht leictreach i gcónaí tar éis an tsuiteála, ach amháin le linn seirbhíse.

- Tá saolré 10 mbliana ag an mbraiteoir cuisneáin. Nuair a aimsíonn an braiteoir sceitheadh agus nuair a ghníomhachtaítear é, ní féidir é a athúsáid agus ní món é a athsholáthar.

- Ba chóir an chomhla a shuí sa chaoi gur féidir í a rochtain agus a oibriú go héasca gan daoine a nochtadh do chuisneán ag éalú. Ba chóir í a shuí lasmuigh den spás áitrithe, nuair is indéanta, nó i gclós aeráilte, agus ba chóir go mbeadh sí aitheanta go soiléir.

- Níor cheart braiteoirí cuisneáin an chórais braite cuisneáin a athsholáthar ach le braiteoirí cuisneáin a shonraíonn monaróir an fhearais.

- I gcás fearais a bhfuil córas braite sceite iontu, níor choir comhlaí dúnadh sábháilteachta a athshocrú go dtí go mbeidh an seomra aeráilte, toisc gur féidir le hathshocrú tuilleadh cuisneáin inadhainte a scaoileadh isteach sa spás.

Treoracha don Táirge Duchta

• Ní dhéanfar ach gléasanna cúnta faofa ag déantóir an fhearais nó deimhnithe oiriúnach leis an gcuisneán a shuiteáil sna duchtaí ceangailte.
• Níor chóir gléasanna cúnta a d'fhéadfadh a bheith ina bhfoinse adhainte a shuiteáil sna duchtanna. Is samplaí de na foinsí adhainte féideartha sin iad dromchlaí teolena ngabhann teocht a théann thar 700 °C agus gléasanna lascacháin leictreacha.

Treoracha don Táirge Multi V

- Beidh gléasanna cosanta, píobáin agus suitigh cosanta chomh mór agus is féidir in aghaidh éifeachtaí díobhálacha na timpeallachta, mar shampla, contúirt ó bhailiúchán uisce agus reo i bpíobáin scaoilte nó carnadh salachair agus smionagar.

• Beidh comhlaí solanóideacha suite i gceart sna píobaí chun turraing hiodrálach a chosc.
• Ba chóir do chomhlaí solanóideacha gan bhac a chur ar chuisneán leachtach mura gcuirtear faoiseamh cuí ar fál do thaobh brú an chórais cuisneáin.
• Ba chóir tástáil a dhéanamh ar chomhpháirteanna cuisneáin déanta-réimse laistigh i gcomhair teinne. Beidh íogaireacht 5 gram in aghaidh na bliana cuisneáin ag an modh tástála, nó níos fearr faoi bhrú ar a laghad 0,25 uair an t-uasmhéid brú ceadaithe. Ní bheidh aon sceitheadh braite.

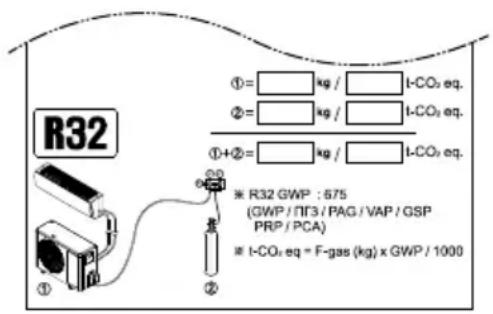

• Tar éis duit an lipéad thíos atá ceangailte leis an aonad amuigh a sheiceáil, scríobh síos an méid cuisneáin atá luaite ann.

R32 ①= kg / ②= kg / ①+②= kg / ①-CO₂ eq. ① R32 GWP : 675 (GWP / TF3 / PAG / VAP / GSP PRP / PCA) ② t-CO₂ eq. t-CO₂ eq. t-CO₂ eq. t-CO₂ eq. t-CO₂ eq. GWP / 1000

Treoracha don Táirge Hydrokit

• Ba chóir gléasanna cosanta, píobáin agus suitigh a chosaint chomh mór agus indéanta i gcoinne drochéifeachtaí.
• Beidh an oscailt asbhainte aeir ón seomra lonnaithe cothrom nó faoi bhun an phointe scaoilte cuisneáin.
• I gcomhair aonaid cóimeáilte san urlár, beidh an pointe scaoilte cuisneáin chomh híseal agus indéanta.
• Beidh an oscailt asbhainte aeir lonnaithe fada go leor ón iontógáil aeir chun ath-chiorclú a chosc ar an spás.

TREORACHA AIRE

AIRE

- Chun an baol mionghortaithe ar dhuine, mífheidhme, nó damáiste don táirge nó don mhaoin a laghdú nuair a úsáidtear an táirge, lean réamhchúraimí bunúsacha, lena n-áirítear an méid seo a leanas:

Treoracha don Táirge Coiteann

• Ba chóir go mbeidh teastas bailí reatha ag aon duine a bhíonn gníomhach ag obair nó ag dul isteach i gciorcad cuisneáin, de chuid údaráis meastóireachta creidiúnaithe ag an tionscail maidir le cuisneáin inadhainte, a dheimhníonn go bhfuil sé in ann cuisneáin a láimhseáil go sábháilte i gcomhréir le sonraíocht meastóireachta dearbhaithe ag an tionscail.

• Ní dhéanfar seirbhísiú ach amháin mar a mholann an monaróir trealaimh. Aon chothabháil agus deisiú a éilíonn cúnamh ó phearsanra oilte, déanfar é eile faoi mhaoirseacht an duine atá inniúil ar chuisneoirí inlasta a úsáid.

• Coinneofar suiteáil na bpíb-obair chomh híseal agus is féidir.

• Cosnófar an phíbobair ó dhamáiste fisiceach.
• Déanfar comhlíonadh na rialachán náisiúnta gáis a urramú.
• Beidh naisc mheicniúla (nascaírí meicniúla nó hailt bhladhmanna) inrochtana chun críocha cothabhála.
• Ní mór seirbhísiú a dhéanamh de réir treoracha an déantúsóra amháin.
• Ní mór an gléas a stóráil ar chaoi nach dtarlóidh damáiste meicniúil dó.
• Ba chóir don déantóir foinsí oibriúcháin leanúnacha eile a shonrú, a bhíonn mar chúis le adhaint an chuisneáin in úsáid.
• Déanfar nasc brazáilte, táthaithe nó meicniúil sula nosclófar na comhlaí chun ligean don chuisneoir sreabhadh idir na codanna den chóras cuisniúcháin.
• Nuair a athúsáidtear nascóirí meicniúla laistigh, déanfar páirteanna séalaithe a athnuachan.
• Nuair a athúsáidtear ailt flared laistigh, déanfar an chuid flare a athdhéanta.
• Beidh feedáin cuisneáin cosanta nó faoi iamh chun damáiste a sheachaint.
• Cosnófar cónaisc chuisneáin sholúbtha (amhail línte ceangail idir an t-aonad laistigh agus lasmuigh) a d'fhéadfaí a easáitiú le linn gnáthoibríochtaí a chosaint ar dhamáiste meicniúil.
• Thréimhsiúil (níos mó ná uair amháin / bliain) a ghlanadh de na cáithníní deannaigh nó salann bhfostú ar an malartóir teasa trí úsáid a bhaint uisce
• Ba cheart go ndéanfaí díchóimeáil an aonaid, cóireáil na hola cuisniúcháin agus na codanna ar deireadh de réir na gcaighdeán áitiúil agus náisiúnta.

Treoracha don Táirge Duchta

• Nuair atá ceangailte trí chóras duchtála aeir le seomra amháin nó níos mó, ní mór an t-aer soláthair agus an t-aer tuairisceáin a dhuchtáil go díreach chuig an spás.
• Ní úsáidfear limistéir oscailte amhail síleáil bréagach mar dhuchta aeir fillte.

Treoracha don Táirge Multi V

• Déanfar trealamh píobáin sa spás áitrithe a shuiteáil ar bhealach a chosnaíonn sé in aghaidh damáiste trí thimpiste in oibriúchán agus seirbhís.
• Ba chóir réamhchúraim a ghlacadh chun creatadh nó preabadh iomarcach a chosc ar na píobáin cuisneáin.
• Déanfar socrúcháin i gcomhair fairsingthe agus aistarraingte rite fada píobáin.
• Beidh píobáin i gcórais cuisneáin deartha agus suiteáilte chun damáiste de bharr turrainge hiodráiligh a laghdú ar an gcóras.
• Beidh píobáin agus comhpháirteanna cruach cosanta in aghaidh creimthe le cumhdú díonach ar mheirg sula gcuirtear aon insliú ann.
• Beidh eilimintí píobáin solúbtha cosanta in aghaidh damáiste meicniúil, an iomarca strus le toirsiún, nó fórsaí eile. Ba chóir iad a sheiceáil i gcomhair damáiste mheicniúil go bliantúil.
• Beidh an trealamh agus na píobáin laistigh cóimeáilte go slán agus coinneáilte ionas nach féidir le briseadh

trealaimh trí thimpiste tarlú ó na heachtraí sin agus troscán á bhogadh nó gníomhaíochtaí atógála.

Treoracha Sábháilteachta don Seirbhís

Seiceálacha san áit

- Sula dtosaítear obair ar na córais ina bhfuil cuisneán solasta, teastaíonn seiceálacha sábháilteachta le cinntiú go laghdaítear an riosca adhainte. I gcomhair deisiúcháin an chórais cuisneáin, ní mór cloí leis na réamhchúraimí a leanas sula ndéantar obair ar an gcóras.

Nós imeachta oibre

- Déanfar obair faoi nós imeachta rialaithe chun riosca a laghdú go mbeadh gás nó gal so-lasta ann agus an obair ar siúil.

Láthair oibre ginearálta

- Beidh ar an bhfoireann cothabhála agus daoine eile ag obair sa láthair oibre a bheith feasach faoi nádúr na hoibre atá idir láimhe. Déanfar obair i spáis teoranta a sheachaint.

Seiceáil i gcomhair cuisneáin

• Déanfar an láthair a sheiceáil le braiteoir cuí cuisneáin roimh agus le linn oibre, le cinntiú go bhfuil an teicneoir ar an eolas maidir le atmaisféir so-lasta féideartha.
• Cinntigh go bhfuil an trealamh bratha dóireachta sceite in úsáid oiriúnach do na cuisneáin so-lasta, i.e. Neamhsplanctha, séalaithe mar is cuí nó sábháilte ann féin.

Láithreacht múchtóra dóiteáin

- Má tá aon obair le déanamh ar an trealamh cuisneáin nó aon pháirteanna gaolmhara, beidh trealamh múchta dóiteáin cuí ar fáil go héasca. Bíodh púdar tirim nó múchtóir dóiteáin CO2 agat in aice leis an limistéar luchtaithe.

Gan Foinse Adhainte

• Ní fhéadfaidh aon duine atá ag déanamh oibre i ndáil le córas cuisniúcháin a chuimsíonn nochtadh aon phíobaireachta aon fhoinse adhainte a úsáid ar bhealach a d'fhéadfadh riosca tine nó pléasc a chruthú.
• Ba chóir gach foinse adhainte indéanta, lena n-áirítear caitheamh toitíní, a choinneáil sách fada ó shuíomh an tsuiteála, na ndeisiúchán, an bhaint agus an dhiúscartha, tráth ina bhféadfadh cuisneán a scaoileadh isteach sa spás máguaird. Sula dtosaíonn an obair, caithfear an limistéar timpeall an trealaimh a iniúchadh chun a chinntiú nach bhfuil aon chontúirtí inadhainte ná rioscaí adhainte i láthair. Caithfear comharthaí "Tobac Toirmiscthe" a thaispeáint.

Limistéar aeraithe

- Cinntigh go bhfuil an limistéar allamuigh nó go bhfuil sé aeraithe go maith sula mbristear isteach sa chóras nó déantar aon obair te. Leanfar le leibhéal áirithe aeraithe le linn don obair a bheith déanta. Ba chóir don aerú aon chuisneán scaoilte a scaipeadh, agus más féidir, é a dhíchur amach san atmaisféar.

Seiceálacha leis an trealamh cuisneáin

• Nuair atáthar ag athrú comhpháirteanna leictreacha, ba chóir dóibh a bheith oiriúnach don chuspóir agus leis an sonraíocht cheart. Ba chóir cothabháil an déantóra agus na treoirlínte seirbhíse a leanúint an t-am go léir.
• Mura bhfuiltear cinnte, ba chóir labhairt le rannóg the icniúil an déantóra i gcomhair cúnaimh.
• Bainfidh na seiceálacha a leanas le suiteálacha a úsáideann cuisneáin so-lasta:
• Tá lucht an chuisneáin iarbhír i gcomhréir le méid an tseomra ina bhfuil páirteanna le cuisneán suiteáilte.
• Tá meaisínre agus asraoin aeraithe ag oibriú mar is cuí agus gan bhacanna.
• Má úsáidtear ciorcad cuisneáin indíreach, déanfar seiceáil ar an gciorcad tánaisteach i gcomhair cuisneáin.
• Bíonn marcáil leis an trealamh fós infheicthe agus inléite. Ba chóir marcálacha agus comharthaí nach féidir a léamh a cheartú.
• Déantar píobán le cuisneáin nó comhpháirteanna a shuiteáil ar shlí nach mbeidh siad noctaithe ar aon substaint a d'fhéadfadh sé creimeadh a chur ar na comhpháirteanna le cuisneán, seachas má thógtar na comhpháirteanna le hábhair ata frithsheasmhach ar chreimeadh nó cosanta mar is cuí i gcoinne creimthe.

Seiceálacha le gléasanna leictreacha

• Áireofar le deisiúchán agus cothabháil ar chomhpháirteanna leictreacha seiceálacha sábháilteachta tosaigh agus nósanna imeachta um iniúchadh comhpháirteanna.
• Má bhíonn fabht a d'fhéadfadh sé sábháilteacht a chur i mbaol, ní cheanglófar aon soláthair leictreach leis an aonad ciorcaid go dtí go bhfuiltear ag dul i ngleic leis mar is cóir.
• Mura féidir fabht a cheartú láithreach ach teastaíonn a leithéid i gcomhair oibriúcháin, úsáidfear réiteach sealadach oiriúnach.
• Déanfar tuairisc ar sin le húinéir an trealaimh ionas go mbeidh gach páirtithe ar an eolas.
• Áireofar le seiceálacha sábháilteachta tosaigh:
• Tá toilleoirí díluchtaithe: déanfar sin ar bhealach sábháilte chun féidearthacht splanctha a chosc.
• Níl comhpháirteanna leictreacha nó sreangú beo nochtaithe le linn luchtaithe, athshlánaithe nó purgú ar an gcóras.
• Leanúnachas an talmhaithe.

Deisiúcháin leis na comhpháirteanna séalaithe

• Le linn deisiúcháin leis na comhpháirteanna séalaithe, déanfar gach soláthair leictreacha a dhínascadh ón trealamh a bhfuil obair ann sula mbaintear aon chlúdaigh séalaithe, srl.
• Má tá sé riachtanach soláthair leictreach a bheith ar an trealamh le linn seirbhísithe, ansin cuirfear brathadóireacht sceite go buan ar an bpointe is criticiúil chun rabhadh a thabhairt ar eachtra guaiseach féideartha.
• Ní mór aird ar leith a thabh airt ar a leanas le cinntiú, nuair atáthar ag obair ar chomhpháirteanna

leictreacha, nach bhfuil an cásáil athraithe ar bhealach a thiocfaidh tionchar ar an leibhéal cosanta.

• Aireofar leis sin damáiste ar shreangacha, an iomarca naisc, teirminéil nach ndéantar de réir bunsonraíochta, damáiste ar shéala, suiteáil mícheart dlúthairí, srl.
• Cinntigh go bhfuil an fearas cóimeáilte go slán.
• Cinntigh nach bhfuil na séalaí ná na hábhair séalaithe díghrádaithe go dtí an pointe nach gcuireann siad cosc a thuilleadh ar atmaisféir inadhainte dul isteach.
• Déanfar páirteanna a athchur i gcomhréir le sonraíochtaí an déantóra.

Deisiúchán ar chomhpháirteanna sábháilte iontu féin.

• Ná cuir aon lóid iondúchtaithe nó toillis buan leis an gciorcad gan chinntiú nach mbeidh sé ag dul thar an voltais incheadaithe agus sruth incheadaithe don trealamh in úsáid.
• Is iad na comhpháirteanna sábháilte iontu féin ná an t-aon chineál is féidir obair a dhéanamh ann agus iad beo in aice le atmaisféar so-lasta.
• Beidh an fearas tástála ar an rátáil ceart.
• Ná athchuir comhpháirteanna ach le páirteanna sonraithe ag an ndéantóir.
• D'fhéadfadh páirteanna eile eascrú in adhaint chuisneáin san atmaisféar ó sceitheadh.

NÓTA

• Is féidir le úsáid séaltáin sileacain bac a chur ar éifeachtacht chineálacha áirithe trealaimh brathadóireachta sceite.
• Ní gá comhpháirteanna sábháilte iontu féin a bheith leithlisithe sula ndéantar obair orthu.

Sreangú

• Ní bheidh sreangú faoi réir caithimh, creimthe, brú iomarcach, creatadh, imill géara nó aon éifeachtaí díobhálacha eile na timpeallachta.
• Ba chóir don tseiceáil glacadh san áireamh freisin éifeachtaí aoise nó creathaidh leanúnaigh ó fhoinsí amhail comhbhrúiteoirí nó gaothráin.

Brathadóireacht chuisneáin so-lasta

• Níor chóir foinsí féideartha adhainte a úsáid i gcás ar bith chun sceitheadh cuisneáin a lorg nó a bhrath.
• Ná húsáid tóirse hailíde (nó aon bhraiteoir eile a úsáideann lasair gan chosaint).
• Meastar go bhfuil na modhanna braite sceite seo a leanas inghlactha do gach córas cuisniúcháin.

- Is féidir brathadóirí sceite leictreonacha a úsáid chun sceitheanna cuisneáin a bhrath ach, i gcás cuisneán inadhainte, b'fhéidir nach mbeidh an íogaireacht leordhóthanach, nó go mbeidh ath-chalabrú de dhíth. (Ní mór trealamh braite a chalabrú i limistéar saor ó chuisneán.)

• Cinntigh nach bhfuil an brathadóir ina fhoinse féideartha adhainte agus tá sé oiriúnach don chuisneáin a úsáidtear.
• Ba chóir brathadóireacht sceite a shocrú ar chéatadán LFL an chuisneáin agus calabraithe leis an

gcuisneán úsáidte agus céatadán oiriúnach gáis (25 % san uasmhéid) deimhnithe.

- Tá leachtanna brathadóireachta sceite oiriúnach freisin le n-úsáid leis an gcuid is mó cuisneán ach ba chóir glantaigh ina bhfuil clóirín a sheachaint toisc gur fhéadfadh an clóirín imoibriú leis an gcuisneán agus na píobáin copair a chreimeadh.

NÓTA

- Is mar a leanas samplaí ar leachtanna brathadóireachta sceite

• Modh boilgeoga

• Oibreáin mhodh fluaireasaigh

• Má bhíonn sceitheadh amhrasta ann, ba chóir gach lasair gan chosaint a bhaint/a mhúchadh.

• Má bhíonn sceitheadh cuisneáin ann agus prásáil de dhíth air, déanfar gach cuisneán a aisghabháil ón gcóras, nó a insliú (trí mheán comhlaí a dhúnadh) i gcuid den chóras amach ón sceitheadh. Déanfar an cuisneán a thabhairt chun bealaigh de réir an ghnáthaimh um thabhairt chun bealaigh agus um fholmhú.

Baint agus folmhú

- Nuair a bhristear isteach i gciorcad chiorcad cuisneáin chun deisiúcáin a dhéanamh - nó chun aon chuspóra eile - úsáidfear gnáth-nósanna imeachta. D'ainneoin sin, is tábhachtach do chuisneáin so-lasta go leanfar dea-chleachta toisc go bhfuil inadhainteacht san áireamh. Ba chóir cloí leis na nósanna imeachta a leanas:

• Bain an cuisneán;
• Déan an ciorcad a phurgú le gás támh (roghnach do A2L);
• Folsmaigh (roghnach do A2L);
• Déan purgú le gás támh (roghnach do A2L);

• Oscail an ciorcad trí ghearradh nó prásáil.

• Déanfar an lucht cuisneáin a aisghabháil isteach sna sorcóirí aisghabhála cuí.

• I gcomhair fearais le cuisneáin so-lasta nach A2L iad, ba chóir an córas a phurgú le nitrigin saor ó ocsaigin ionas go mbeidh an fearas sábháilte i gcomhair cuisneáin solasta.
• D'fhéadfadh nach gá an próiseas seo a athdhéanamh cúpla uair.
• Ní úsáidfear aer comhbhrúite nó ocsaigin chun córais cuisneáin a phurgú.
• I gcomhair fearais ina bhfuil cuisneáin so-lasta, nach cuisneáin A2L iad, déanfar purgú cuisneáin ag briseadh folúis sa chóras le nitrigin saor ó ocsaigin agus ag leanúint leis an bhfilleadh go dtí go mbainfear amach an brú oibre, ansin aerú go dtí an atmaisféar, agus ar deireadh folús a tharraingt síos.
• Beidh an próiseas seo athdhéanta go dtí nach bhfuil aon chuisneán sa chóras.

• Nuair a úsáidtear an lucht nitrigin saor ó ocsaigin deiridh, beidh an córas séidte síos ar bhrú atmaisféir chun gur féidir an obair a dhéanamh.

• Tá an t-oibriúchán seo go hiomlán riachtanach más cóir oibriúcháin a dhéanamh ar na píobáin.

• Cinntigh nach bhfuil asraon don chaidéal folúis gar d'aon fhoinsí adhainte féideartha agus go bhfuil aerú ar fáil.

Gnáthaimh luchtaithe

- Sa bhreis ar ghnáthaimh luchtaithe gnásúla, leanfar na riachtanais a leanas.

• Cinntigh nach dtarlóidh éilliú cuisneáin difriúla le linn trealamh luchtaithe a úsáid. Ba chóir d'osáin nó línte a bheith chomh gearr agus is féidir chun an méid cuisneáin ata iontu a íoslaghdú.
• Ní mór sorcóirí a choinneáil i suíomh oiriúnach de réir treorach.
• Cinntigh go bhfuil an córas cuisneáin talmhaithe sula ndéantar an córas a luchtú le cuisneán.
• Cuir lipéad ar an gcóras nuair atá an luchtú críochnaithe (murach ann cheana).
• Ba chóir a bheith an-chúramach gan an córas cuisneáin a ró-líonadh.

- Roimh an córas a athluchtú, ba chóir é a thástáil i gcomhair brú leis an gás purgaithe oiriúnach.

- Ba chóir tástáil a dhéanamh ar an gcóras i gcomhair sc eite bunaithe ar chríochnú an luchtaithe ach roimh choimisiúnú.

- Déanfar tástáil athleanúna roimh imeacht ón suíomh.

Athshlánú

• Le linn cuisneán a bhaint ó chóras, i gcomhair seirbhísithe nó díchoimisiúnaithe, is dea-chleachta molta é go ndéanfar gach cuisneáin a bhaint ar bhealach sábháilte.
  • Le linn cuisneán a iompar go dtí sorcóirí, cinntigh nach n-úsáidtear ach sorcóirí aisghabhála cuisneáin oiriúnacha.
• Cinntigh go bhfuil an méid ceart sorcóirí ar fáil chun an lucht chórais iomlán a choinneáil.
• Tá gach sorcóirí le n-úsáid deartha don chuisneán aisghafa agus lipéadaithe don chuisneán (sorcóirí speisialta chun cuisneán a aisghabháil).
• Ba chóir go mbeidh sorcóirí comhlíonta le comhla sc aoilte brú agus comhlaí casta as gaolmhara i ndeabhail oibriúcháin. Déantar sorcóirí aisghabhála folamha a fholmhú agus, más féidir, a fhuarú sula dtarlaíonn aisghabháil.
• Beidh an trealamh aisghabhála i ndea-bhail oibre le tacar treoracha a bhaineann leis an trealamh á láimhseáil agus beidh sé oiriúnach chun cuisneáin solasta a aisghabháil.
• Chomh maith leis, beidh tacar scálaí calabraithe ar fáil agus i ndea-bhail oibre.
• Déanfar osáin a chríochnú le cúplálacha dínasctha saor ó sceitheadh agus i ndea-bhail.

• Sula n-úsáidtear an t-inneall aisghabhála, seiceáil go bhfuil sé in ord oibre sásúil, go bhfuil sé á choinneáil mar is cuí agus go bhfuil aon chomhpháirteanna leictreacha gaolmhara séalaithe chun adhaint a chosc i gcás scaoilte cuisneáin. Labhair leis an ndéantóir i gcás amhrais.

• Seolfar an cuisneán aisghafa ar ais go dtí an soláthraí cuisneáin sa sorcóir aisghabhála cuí, agus an Nóta Aistrithe Dramhaíl ábhartha soláthraithe.

• Ná déan cusineáin a mheascadh sna aonaid aisghabhála agus go háirithe ná déan é sna sorcóirí. Más gá olaí chomhbhrúiteora nó comhbhrúiteoirí eile a bhaint, cinntigh go bhfuil folmhú déanta dóibh ar leibhéal inghlactha le cinntiú nach bhfanann cuisneán so-lasta taobh istigh den bhealadh.
• Déanfar an próiseas folmhaithe sula dtugtar an com hbhrúiteoir ar ais do na soláthraithe.
• Ní bheidh ach téamhú leictreach le ceap an chomhbhrúiteora in úsáid chun an próiseas seo a luasghéarú.
• Nuair a bhíonn ola draenáilte ó chóras, déanfar amhlaidh ar bhealach sábháilte.

Lipéadú

- Cuirfear lipéad ar an trealamh a luann go raibh sé curtha as feidhm agus folmhaithe ó chuisneán.

- Ní mór don lipéad a bheith dátaithe agus sínithe.

- Cinntigh go bhfuil lipéid ar an trealamh a luann go bhfuil cuisneán so-lasta ag an trealamh.

Cur as feidhm

• Sula ndéantar an gnáthamh, is riachtanach don teicneoir a bheith i dtaithí go hiomlán leis an trealamh agus gach mionsonraí.
• Is dea-chleachta molta é gach cuisneáin a athshlánú go sábháilte.
• Roimh an tasc a dhéanamh, is riachtanach sampla ar ola agus cuisneán in anailís ar chás a ghlacadh sula nathúsáidtear an cuisneán athshlánaithe.
• Is riachtanach go mbeidh an chumhacht leictreach ar fáil sula dtosaítear an tasc.

a) Dul i dtaithí leis an trealamh agus a oibriúchán.

b) An córas a insliú don leictreachas.

c) Sula mbaintear triail as an ngnáthamh, cinntigh go bhfuil:

• Trealamh láimhseála meicniúil ar fáil, más riachtanach, chun sorcóirí cuisneáin a láimhseáil.
• Tá gach trealamh cosanta pearsanta ar fáil agus in úsáid mar is ceart.
• Tugtar maoirseacht ar an bpróiseas athshlánaithe an t-am go léir ag duine inniúil.
• Tá trealamh athshlánaithe agus sorcóirí i gcomhréir leis na caighdeáin iomchuí.

e) Mura bhfuil folús indéanta, déan iolrachán ionas gur féidir an cuisneán a bhaint ó go leor páirteanna an chórais.

f) Cinntigh go bhfuil an sorcóir lonnaithe ar na scálaí sula dtarlaíonn athshlánú.

g) Tosaigh an inneall athshlánaithe agus oibrigh i gcomhréir le treoracha.

h) Ná déan na sorcóirí a ró-líonadh. (Gan dul thar 80% ó thaobh an luchta leachta toirte)

i) Ná téigh thar an uasbhrú oibre don socróir, fiú go sealadach.

j) Tar éis na sorcóirí a líonadh isteach mar is ceart agus an próiseas a chríochnú, cinntigh go bhfuil na sorcóirí

agus an trealamh bainte ón suíomh go pras agus gach comhlaí inslithe ar an trealamh dúnta.

k) Ba chóir cuisneán athshlánaithe gan a bheith luchtaithe isteach i gcóras cuisneáin eile, seachas má tá glanadh agus seiceáil déanta air.

Oiliúint na n-oibrithe

Ní mór don lámhleabhar eolas sonrach a áireamh faoi na cáilíochtaí riachtanacha atá ag teastáil ó phearsanra oibre do chothabháil, seirbhís agus deisiúcháin. Ní mór gach nós imeachta oibre a théann i bhfeidhm ar bhearta sábháilteachta a chur i gcrích ag daoine inniúla amháin.

Is iad seo samplaí ar na gnáthaimh oibre sin:

• Briseadh isteach sa chiorcad cuisneáin.
• Comhpháirteanna séalaithe a oscailt.
• Latáin aeraithe a oscailt.

- I gcomhair suiteáilte le scomhpháirteanna meicniúla feidhmiúla noctaithe sa spás áitrithe, déarfaidh na treoracha go mbeidh braiteoir lonnaithe.

- Lonnaithe go cianda laistigh de 2 m d'fhad cothrománach i líne radhairc an aonaid agus ar bhalla sa seomra ina bhfuil an t-aonad suiteáilte; agus

- 100 mm os cionn an urláir, áit nach bhfuil h0 níos mó ná 300 mm ón urlár; nó

- 300 mm os cionn an urláir, áit nach bhfuil h0 níos airde ná 300 mm ón urlár.

LUCHTÚ CUISNEÁIN

Achar Urláir Íosta

Ba chóir gach aonad istigh a shuiteáil sa chaoi go bhfuil A nó VA níos mó ná Amin.

Sreabhchairt

Ríomh Mc → Mc < 1.842 kg nó Suiteáil i seomra innealra*1 Níl → Aonad neamh- dhuchtaithe agus hinst > 1.8 m DEARFACH ↓ Níl → A(VA) > Tábla 2 Suiteáil Ghinearálta

Is é 'ZRU*' ainm mhúnla an aonaid lasmuigh agus is é 'ARN*' ainm mhúnla an aonaid faoi dhíon
DEARFACH A(VA) > Tábla 1 → Aonad ETRS

*1 (ISO 5149-3:2014, Clásal 5)

• Mc = Méid iomlán cuisneáin sa chóras (kg)
• A: Achar Urláir (an seomra ina suiteáiltear an t-aonad istigh nó an t- achar seomra is lú atá ceangailte trí chóras duchtála)
- VA: Achar Urláir Aeráilte (suim na n-achar seomra atá ceangailte trí aeráil nádúrtha)
- Amin: Achar Urláir Íosta (faigh i dTábla 1 nó 2)
- Aonad ETRS: Córais chuisniúcháin le teannas feabhsaithe.
- hinst: Airde suiteála. Airde.
- h0: Airde scaoilte. Airde tagartha nó airde an oscailt is ísl e de cheangal an ducht chuig gach spás coinnithe faoi aerchoíriú.

1 Aonad Istigh 1: hinst = 0, h0 = h1, A = A1, VA = A1 + A2 (má chomhlíontar an coinníoll aerála nádúrtha)
② Aonad Istigh 2: hinst = h2, h0 = h2, A = A2, VA = A1 + A2 (má chomhlíontar an coinníoll aerála nádúrtha)
③ Aonad Istigh 3: hinst = h3, h0 = h4, A = A3
4 Oscailt Aerála Nádúrtha
⑤ Oscailt Tuairisceáin
⑥ Oscailt Soláthair

Conas an t-uasmhéid cuisneáin a oibriú amach

Le linn an fearas a shuiteáil, ní mór smaoineamh ar an méid cuisneáin breise, trastomhas an phíobáin, fad agus méid an chuisneáin ar féidir a luchtú san aonad laistigh.

Méid cuisneáin bhreise(kg)

= Iomlán Fad an Phíobáin (m): ∅ 22.20 mm x 0.313 kg/m (R32)+ Iomlán Fad an Phíobáin (m): ∅ 19.05 mm x 0.235 kg/m (R32)+ Iomlán Fad an Phíobáin (m): ∅ 15.88 mm x 0.153 kg/m (R32)+ Iomlán Fad an Phíobáin (m): ∅ 12.70 mm x 0.103 kg/m (R32)+ Iomlán Fad an Phíobáin (m): ∅ 9.52 mm x 0.053 kg/m (R32)+ Iomlán Fad an Phíobáin (m): ∅ 6.35 mm x 0.019 kg/m (R32)+ Líon na n-aonad HR suiteáilte (2, 3, 4 port) x 0.45 kg (R32)+ Líon na n-aonad HR suiteáilte (6, 8 port) x 0.9 kg (R32)+ Méid an Chuisneáin Bhreise don Aonad Laistigh*1

*1 Féach le do thoil ar an mbileog páipéir ainmnithe mar thábla Cuisneáin Breise IDU. Soláthraítear é san aonad lasmuigh.

Aonad ETRS

Chun aonad istigh a shuiteáil, seans go mbeidl bearta sábháilteachta de dhíth ag brath ar an achar nó ar an achar urláir aeráilte (nuain úsáidtear aeráil nádúrtha). Is é an t-ualach uasta don chóras 15.964 kg x líon na n-aonad istigh sa chóras, gan dhar 63.856 kg. Is iad na bearta sábháilteachta: LG alarm kit (PLDCAA0S), LG shut-off valve (PRHPZ0*0), agus aeráil nádúrtha. Le haghaidh tuilleadh sonráí chúlpháirteanna LG (alarm kit, shut-off valve), féach an lámhleabhar cúlpháirteanna.

Tá an graf agustábla bunaithe ar airde seomra 1.8 m. Más airde é (uasmhéid 2.2m), is féidir achar urláir íosta níos lú a chur i bhfeidhm.

Achar Urláir Íosta don Urlár is Ísle Faoi Thalamh Achar Urláir Íosta do Urláir Eile

① Ní gá aon bheart sábháilteachta

② Dhá bheart sábháilteachta

③ Ní féidir é a shuiteáil

① Ní gá aon fheiste sábháilteachta

② Beart sábháilteachta amháin

③ Dhá bheart sábháilteachta

Suiteáil Ghinearálta

Chun aonad istigh a shuiteáil, seans go mbeidh feiste sábháilteachta de dhíth ag brath ar an achar nó ar an achar urláir aeráilteair a úsáidtear aeráil nádúrtha). Má tá Mc níos mó ná 15.964 kg, ní mór aeráil nádúrtha a shuiteáil.

Tá an graf agus an tábla bunaithear íos-airde suiteála n a n-ao nad istigh. M á tá sé níos airde, fé adfar achar urláir íosta níos móa chur i bhfeidhm. Athraíonn h0 de réir cineáil an mhúnla.

• Ar Fionraí ón Síleáil, Suiteáilte ar Bhalla: 2.2
• Cassette, Saor-sheasamh (PT, PF): 1.8
• Hydrokit (Suite ar Bhalla): 1.3
• Hydrokit (Saor-sheasamh), Saor-seasamh (Eile): 0.6
- Ducht: Airde an oscailt is ísle de cheangal an ducht chu ig gach spás coinnithe faoi aerchoíiriú

Má shuiteáiltear aeráil nádúrtha a chomhlíonann na coinníollacha thíos, is féidir "A" a chur in ionad "VA". I gcás Aonad ETRS, má úsáidtear mar bheart sábháilteachta é, ní féidir "A" a chur in ionad "VA".

- Maidir leis an Oscailt Íochtarach:

• Níl sé ag oscailt amach
• Ní féidir an oscailt a dhúnadh
• Is gá go mbeidh an oscailt ≥ Anvmin
• Ní thagann limistéar aon oscailtí os cionn 300 mm ón urlár san áireamh le linn Anvmin a dheimhniú
• Tá ar a laghas 50% Anvmin níos lú ná 200 mm os cionn an urláir
• Tá bun na hoscailte íochtara í≤100 mm ón urlár
• Tá airde na hoscailte ≥ 20 mm

• Don oscait uachtarach:

• Níl sé ag oscailt amach
• Ní féidir an oscailt a dhúnadh
• Ní mór go mbeidh an oscail t ≥ 50% Anvmin
• Ní mór go mbeidh bun na hoscailte uachtaraí ≥ 1 500 mm os cionn an urláir
• Tá airde na hoscailte ≥ 20 mm

① Seomra 1
② Seomra 2
③ As an áireamh

- Íosmhéid limistéir oscailte (Anv)

$$ A n v _ {\min} = \frac {m _ {c} - m _ {\max}}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

g Is é seo an luasghéarú domhantarraingthe 9,81 m/s²;

29 Is é seo meánmhaus mhóilíneach an aeir in kg/kmol.

Anv slé seo an oscailt ío sta don aerú ná dúrtha in m².

I gcás aonaid ETRS, Anv _min = 0.013 m ^2

mc Is éeo an luchtú iarbhír cuisneáin sa chóras in kg;

m_max Ná an t-uasmhéid cuisneáin in cheadaithe sa chóras in kg, Ríomhtar de réir an chothromóid thíos nó 15.964 kg.

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm{A}) ^ {(1 / 2)} $$

Ríomhtar de réir an chothromóid thíos nó 15.964 kg. Ná sáraítear an méid thíos.

$$ m _ {\max} = 0. 7 5 \times L F L \times h _ {0} \times A $$

LFL Is é seo an íosteorainn inadhainteachta in kg/m³;
