MOTOTRBO DP4000e - рації MOTOROLA - Безкоштовний посібник користувача

Тип продукту	Професійна рація
Бренд	Motorola
Модель	MOTOTRBO DP4000e
Розміри (Д x Ш x В)	Приблизно 130 x 60 x 40 мм
Вага (з акумулятором)	Приблизно 280 г
Живлення	Літій-іонний акумулятор, 7,5 В, 2000 мА·год
Автономність (передача/прийом/очікування)	Приблизно 8 год / 18 год / 20 год (залежно від використання)
Діапазон частот	VHF: 136-174 МГц або UHF: 403-527 МГц (залежно від версії)
Кількість каналів	До 1000 каналів (налаштовується)
Потужність передавача	1 Вт / 4 Вт (програмовано)
Дисплей	РК-дисплей (на моделях з клавіатурою)
Програмовані кнопки	3 бокові + 2 передні (P1, P2) + кнопка екстреного виклику
Підключення	Bluetooth (на деяких моделях)
Світлодіодний індикатор	Червоний, зелений, жовтий (постійний/блимаючий)
Ступінь захисту	IP54 (захист від води та пилу)
Основні функції	PTT, селектор каналу, кнопка екстреного виклику, навігація, цифровий/аналоговий режим
Безпека	Відповідність нормам опромінення РФ, лише професійне використання
Обслуговування та чищення	Чистити вологою ганчіркою; не використовувати розчинники
Доступні запасні частини	Антена, акумулятор, поясний кліп, зарядний пристрій
Ремонтопридатність	Проводити технічне обслуговування в уповноваженому центрі Motorola Solutions

Часті запитання - MOTOTRBO DP4000e MOTOROLA

Як увімкнути та вимкнути рацію?

Поверніть ручку Увімк./Вимк. - Гучність за годинниковою стрілкою (увімкнення) або проти (вимкнення), поки не почуєте клацання.

Як регулювати гучність?

Поверніть ручку Увімк./Вимк. - Гучність за годинниковою стрілкою для збільшення гучності, проти - для зменшення.

Як змінити канал?

Використовуйте селектор каналу (колесо) для перегляду запрограмованих каналів.

Що означає блимаючий червоний світлодіодний індикатор?

Це може вказувати на помилку самотестування, поза зоною дії, активований режим Беззвучний, екстрений прийом, низький заряд акумулятора або несумісність акумулятора.

Як здійснити виклик?

Натисніть і утримуйте кнопку PTT (Push-to-Talk) та говоріть у мікрофон. Відпустіть для прослуховування.

Як використовувати функцію екстреного виклику?

Натисніть програмовану кнопку екстреного виклику (зазвичай помаранчеву), щоб надіслати екстрене сповіщення.

Чи є рація водонепроникною?

Вона має клас IP54, стійка до бризок і пилу, але не є водонепроникною.

Які аксесуари входять у комплект?

Зазвичай: акумулятор, зарядний пристрій, антена, поясний кліп. Аксесуари Bluetooth можуть бути опціональними.

Як зарядити акумулятор?

Помістіть рацію або окремий акумулятор у спеціальний зарядний пристрій. Індикатор зарядного пристрою показує стан заряду.

Чи можна використовувати цю рацію за кордоном?

Лише якщо частоти дозволені в країні. Перевірте місцеві нормативи.

ПОСІБНИК КОРИСТУВАЧА MOTOTRBO DP4000e MOTOROLA

Короткий довідковий посібник

У цьому Короткому довідковому посібнику наведено основні відомості щодо роботи радіостанції. Зверніться до свого дилера або системного адміністратора, оскільки вашу радіостанцію могли налаштувати відповідно до ваших особистих потреб.

Докладнішу інформацію про роботу радіостанції дивіться в посібнику користувача, наведеному нижче.

Посібник користувача MN008325A01

Важлива інформація щодо техніки безпеки

Відомості щодо впливу енергії радіочастотного випромінювання та посібник із безпечної експлуатації портативного пристрою двостороннього радіозв'язку Дотримання нормативних вимог до радіочастотного випромінювання та безпечності виробу

ЗАСТЕРЕЖЕННЯ: Перед використанням цього виробу прочитайте інструкції з безпечної експлуатації, наведені в брошурі «Безпечність виробу й рівні радіочастотного випромінювання», що надається в комплекті з радіостанцією.

УВАГА!

Ця радіостанція призначена виключно для професійного використання. Перед використанням цієї радіостанції прочитайте документ «Відомості щодо впливу енергії радіочастотного випромінювання та посібник із безпечної експлуатації портативного пристрою двостороннього радіозв'язку», де наведено важливі дані про використання пристрою, вплив енергії радіочастотного випромінювання та відповідність пристрою чинним стандартам і нормам.

Авторські права на комп'ютерне програмне забезпечення

До складу представлених у цьому керівництві продуктів компанії Motorola Solutions можуть входити захищені авторськими правами комп'ютерні програми, що зберігаються в напівпровідниковій пам'яті або на інших носіях. Законодавством США та інших країн

передбачені певні виключні права компанії Motorola Solutions на захищені авторським правом комп'ютерні програми, зокрема виключне право на копіювання або відтворення в будь-який спосіб захищених авторським правом комп'ютерних програм.

Зважаючи на це, заборонено в будь-який спосіб копіювати, відтворювати, змінювати, здійснювати зворотне проектування або розповсюджувати будь-які захищені авторськими правами комп'ютерні програми компанії Motorola Solutions, що входять до складу описуваних у цьому керівництві продуктів компанії

Motorola Solutions, без прямої письмової згоди компанії

Motorola Solutions. Окрім того, придбання продукції компанії Motorola Solutions жодним чином не може вважатися прямим або непрямим наданням будь-якої ліцензії на об'єкти авторського права, патентів або заяв на отримання патентів компанії Motorola Solutions, чи то на підставі позбавлення права заперечування, чи то з інших причин, окрім звичайної невиключної ліцензії на використання, яка за законом надається під час продажу продукту.

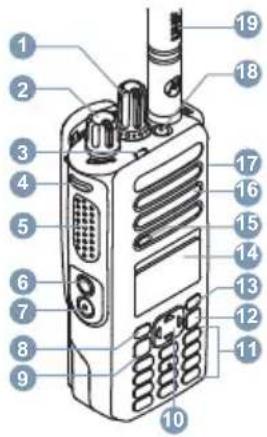

Елементи керування радіостанцією

1. Регулятор вибору каналів
2. Регулятор «Увімк. / Вимк. / Гучність»
3. Світлодіодний індикатор
4. Бічна програмована кнопка 1
5. Тангента (PTT)
6. Бічна програмована кнопка 2
7. Бічна програмована кнопка 3
8. Передня програмована кнопка P1 ^1
9. Кнопка «Меню / ОК» 1
10. Чотирипозиційна кнопка навігації ^1
11. Клавіатура ^1 2
12. Кнопка «Назад / На головну»¹
13. Передня програмована кнопка P2 ^1
14. Дисплей ^1
15. Мікрофон
16. Динамік
17. Універсальний роз'єм для аксесуарів
18. Програмована кнопка екстреного зв'язку
19. Антена

Увімкнення та вимкнення радіостанції

Поверніть регулятор «Увімк. / Вимк. / Гучність» за годинниковою стрілкою або проти годинникової стрілки до клацання.

Регулювання гучності

Поверніть регулятор «Увімк. / Вимк. / Гучність» за годинниковою стрілкою або проти годинникової стрілки.

Світлодіодні індикатори

Блимає червоним

Можливі причини: радіостанції не вдалося виконати самоперевірку під час увімкнення; радіостанція перебуває поза межами діапазону (якщо її обладнано системою автоматичного налаштування діапазону); радіостанція працює в беззвучному режимі; радіостанція приймає екстрену передачу; радіостанція виконує передачу за низького рівня заряду акумулятора; виявлено невідповідність акумулятора

Безперервно світиться зеленим

Радіостанція вмикається, виконує передачу, надсилає сповіщення про виклик або виконує екстрену передачу.

Блимає зеленим

Радіостанція приймає виклик або дані, фіксує активність в ефірі або приймає оновлення бездротовим способом.

Двічі блимає зеленим

Радіостанція отримує виклик або дані з налаштуваннями приватності.

Безперервно світиться жовтим

Радіостанція відстежує звичайний канал або працює в режимі доступності для виявлення по Bluetooth

Блимає жовтим

Радіостанція здійснює пошук активності; увімкнено гнучкий список отримання; радіостанція ще не відповіла на сповіщення про виклик або всі багатовузлові канали підвищеної потужності зайняті.

Двічі блимає жовтим

Увімкнено режим автоматичного роумінгу; радіостанція ще не відповіла на сповіщення про груповий виклик; радіостанція активно шукає нове розташування; радіостанцію не підключено до ретранслятора в режимі підвищеної потужності; радіостанцію заблоковано; усі канали підвищеної потужності зайняті.
