MOTOTRBO DP4000e - рации MOTOROLA - Бесплатное руководство пользователя

Тип продукта	Профессиональная рация
Бренд	Motorola
Модель	MOTOTRBO DP4000e
Размеры (Д x Ш x В)	Примерно 130 x 60 x 40 мм
Вес (с аккумулятором)	Примерно 280 г
Питание	Аккумулятор Li-Ion перезаряжаемый, 7,5 В, 2000 мА·ч
Время работы (передача/приём/ожидание)	Примерно 8 ч / 18 ч / 20 ч (в зависимости от использования)
Диапазон частот	VHF: 136-174 МГц или UHF: 403-527 МГц (в зависимости от версии)
Количество каналов	До 1000 каналов (настраиваемое)
Мощность передачи	1 Вт / 4 Вт (программируется)
Дисплей	ЖК-дисплей (на моделях с клавиатурой)
Программируемые кнопки	3 боковых + 2 передних (P1, P2) + кнопка экстренного вызова
Подключение	Bluetooth (на некоторых моделях)
Светодиодный индикатор	Красный, зелёный, жёлтый (постоянный/мигающий)
Степень защиты	IP54 (устойчивость к воде и пыли)
Основные функции	PTT, селектор каналов, кнопка экстренного вызова, навигация, цифровой/аналоговый режим
Безопасность	Соответствие нормам воздействия RF, только профессиональное использование
Уход и очистка	Чистить влажной тканью; не использовать растворители
Доступные запчасти	Антенна, аккумулятор, поясной зажим, зарядное устройство
Ремонтопригодность	Обслуживание в авторизованном центре Motorola Solutions

Часто задаваемые вопросы - MOTOTRBO DP4000e MOTOROLA

Как включить и выключить радио?

Поверните ручку Вкл/Выкл - Громкость по часовой стрелке (включить) или против часовой стрелки (выключить) до щелчка.

Как отрегулировать громкость?

Поверните ручку Вкл/Выкл - Громкость по часовой стрелке для увеличения громкости, против часовой для уменьшения.

Как переключить канал?

Используйте селектор каналов (колёсико) для выбора запрограммированных каналов.

Что означает мигающий красный светодиод?

Это может указывать на ошибку самодиагностики, вне зоны действия, включён режим Тишина, приём экстренного вызова, низкий заряд батареи или несовместимость аккумулятора.

Как совершить вызов?

Удерживайте кнопку PTT (Push-to-Talk) и говорите в микрофон. Отпустите для прослушивания.

Как использовать функцию экстренного вызова?

Нажмите программируемую кнопку экстренного вызова (обычно оранжевую) для отправки тревожного сигнала.

Радиостанция водонепроницаема?

Она имеет класс защиты IP54, устойчива к брызгам и пыли, но не является водонепроницаемой.

Какие аксессуары входят в комплект?

Обычно: аккумулятор, зарядное устройство, антенна, поясной зажим. Аксессуары Bluetooth могут быть опциональными.

Как зарядить аккумулятор?

Поместите радиостанцию или только аккумулятор в специальное зарядное устройство. Индикатор зарядного устройства показывает состояние заряда.

Могу ли я использовать эту радиостанцию за границей?

Только если частоты разрешены в данной стране. Проверьте местные нормативные акты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MOTOTRBO DP4000e MOTOROLA

Краткое справочное руководство

В этом кратком справочном руководстве описаны базовые принципы эксплуатации радиостанции. Обратитесь к дилеру или системному администратору, поскольку ваша радиостанция могла быть индивидуально настроена в соответствии с вашими потребностями. Для получения дополнительных сведений и информации об особенностях эксплуатации устройства обратитесь к следующему руководству пользователя:

Руководство пользователя MN008325A01

Важная информация о технике безопасности

Сведения о воздействии излучаемой радиочастотной энергии и руководство по технике безопасности для продукта: портативные приемопередающие радиостанции

Соответствие требованиям по технике безопасности для продукта и воздействию излучаемой радиочастотной энергии

ВНИМАНИЕ:

Прежде чем использовать данный продукт, ознакомьтесь с инструкциями по безопасной эксплуатации, приведенными в буклете по технике безопасности для продукта и воздействию излучаемой радиочастотной энергии, прилагаемом к радиостанции.

ВНИМАНИЕ!

Эта радиостанция предназначена только для профессиональной эксплуатации. Прежде чем использовать радиостанцию, ознакомьтесь с буклетом "Сведения о воздействии излучаемой радиочастотной энергии и руководство по технике безопасности для продукта: портативные приемопередающие радиостанции". В нем содержатся важные инструкции по безопасной эксплуатации, а также информация о воздействии радиочастотной энергии и контроле за ее воздействием для обеспечения соответствия применимым стандартам и нормативам.

Авторские права на компьютерное программное обеспечение

Описанные в этом руководстве продукты Motorola Solutions могут содержать защищенные авторскими правами компьютерные программы Motorola Solutions, хранящиеся на полупроводниковых 3У или других носителях. Законы США и некоторых других стран обеспечивают определенные эксклюзивные права компании Motorola Solutions в отношении защищенных авторским правом компьютерных программ, включая, помимо прочего, эксклюзивное право на копирование и воспроизведение в любой форме защищенных авторским правом компьютерных программ.

В связи с этим никакие защищенные авторским правом компьютерные программы компании Motorola Solutions, которые содержатся в продуктах Motorola Solutions, описанных в настоящем руководстве, не разрешается копировать, воспроизводить, изменять, подвергать инженерному анализу для создания аналога или распространять каким бы то ни было способом без явного письменного разрешения компании Motorola Solutions. Кроме того, приобретение продуктов Motorola Solutions не приведет прямо, косвенно, процессуально или каким-либо иным образом к передаче лицензии на авторские права, патенты или запатентованные приложения Motorola Solutions, кроме обычной неисключительной лицензии на использование, которая возникает по закону при продаже продукта.

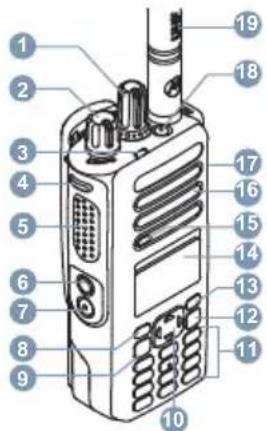

Элементы управления радиостанции

1. Ручка выбора каналов
2. Регулятор громкости/включения/ выключения
3. Светодиодный индикатор
4. Боковая программируемая кнопка 1
5. Кнопка Push-to-Talk (PTT)
6. Боковая программируемая кнопка 2
7. Боковая программируемая кнопка 3
8. Передняя программируемая кнопка P1 ^1
9. Кнопка "Меню/ОК" 1
10. 4-позиционная навигационная кнопка ^1
11. Клавиатура ^1 2
12. Кнопка "Назад/Домой"1
13. Передняя программируемая кнопка P2 ^1
14. Дисплей ^1
15. Микрофон
16. Динамик
17. Универсальный разъем для аксессуаров
18. Программируемая кнопка экстренного режима
19. Антенна

Включение и выключение радиостанции

Поверните регулятор громкости/включения/выключения по часовой стрелке или против часовой стрелки до щелчка.

Регулировка громкости

Поверните регулятор громкости/включения/выключения по часовой стрелке или против часовой стрелки.

Светодиодные индикаторы

Мигает красным

Радиостанция не прошла самодиагностику при включении питания; покинула зону действия (если настроена система автоматического оповещения); включен режим без звука; радиостанция принимает экстренную передачу; передает сигнал при низком уровне заряда аккумулятора; индикация несоответствия аккумулятора.

Непрерывно светится зеленым

Радиостанция включается; выполняет передачу; отправляет оповещение о вызове; выполняет экстренную передачу.

Мигает зеленым

Радиостанция принимает вызов или данные; выполняет поиск активности в эфире; принимает передачу беспроводного программирования.

Дважды мигает зеленым

Радиостанция принимает зашифрованный вызов или данные.

Непрерывно светится желтым

Радиостанция выполняет мониторинг конвенционального канала или находится в режиме обнаружения Bluetooth.

Мигает желтым

Радиостанция выполняет поиск активности; активирован адаптивный список приема; радиостанция еще не отреагировала

1 Не относится к моделям без клавиатуры.
^2 Не относится к моделям с ограниченной клавиатурой.

Русский

на оповещение о вызове; все каналы системы "Capacity Plus — многосайтовая" заняты.

Дважды мигает желтым

На радиостанции активирована функция автоматического роуминга; радиостанция еще не отреагировала на оповещение о групповом вызове; выполняется активный поиск нового сайта; радиостанция не подключена к ретранслятору при нахождении в системе Capacity Plus; заблокирована; все каналы системы Capacity Plus заняты.
