Type de produit	Talkie-walkie professionnel
Marque	Motorola
Modèle	MOTOTRBO DP4000e
Dimensions (L x l x H)	Environ 130 x 60 x 40 mm
Poids (avec batterie)	Environ 280 g
Alimentation	Batterie Li-Ion rechargeable, 7,5 V, 2000 mAh
Autonomie (émission/réception/veille)	Environ 8 h / 18 h / 20 h (selon usage)
Gamme de fréquences	VHF : 136-174 MHz ou UHF : 403-527 MHz (selon version)
Nombre de canaux	Jusqu'à 1000 canaux (configurable)
Puissance d'émission	1 W / 4 W (programmable)
Écran	Écran LCD (sur modèles avec clavier)
Touches programmables	3 latérales + 2 avant (P1, P2) + touche d'urgence
Connectivité	Bluetooth (sur certains modèles)
Indicateur LED	Rouge, vert, jaune (fixe/clignotant)
Indice de protection	IP54 (résistance à l'eau et à la poussière)
Fonctions principales	PTT, sélecteur de canal, bouton d'urgence, navigation, mode numérique/analogique
Sécurité	Respect des normes d'exposition RF, usage professionnel uniquement
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants
Pièces détachées disponibles	Antenne, batterie, clip ceinture, chargeur
Réparabilité	Faire réviser par un centre agréé Motorola Solutions

FOIRE AUX QUESTIONS - MOTOTRBO DP4000e MOTOROLA

Comment allumer et éteindre la radio ?

Tournez le bouton Marche/Arrêt – Volume dans le sens horaire (allumer) ou antihoraire (éteindre) jusqu'à ce que vous entendiez un clic.

Comment régler le volume ?

Tournez le bouton Marche/Arrêt – Volume dans le sens horaire pour augmenter le volume, antihoraire pour le diminuer.

Comment changer de canal ?

Utilisez le sélecteur de canal (molette) pour parcourir les canaux programmés.

Que signifie un voyant LED rouge clignotant ?

Cela peut indiquer une erreur d'autotest, hors de portée, mode Silence activé, réception d'urgence, batterie faible ou incompatibilité de batterie.

Comment émettre un appel ?

Maintenez enfoncé le bouton PTT (Push-to-Talk) et parlez dans le microphone. Relâchez pour écouter.

Comment utiliser la fonction d'urgence ?

Appuyez sur le bouton d'urgence programmable (généralement orange) pour envoyer une alerte d'urgence.

La radio est-elle étanche ?

Elle est classée IP54, résiste aux éclaboussures et à la poussière, mais n'est pas submersible.

Quels accessoires sont fournis ?

En général : batterie, chargeur, antenne, clip ceinture. Les accessoires Bluetooth peuvent être en option.

Comment charger la batterie ?

Placez la radio ou la batterie seule dans le chargeur dédié. Le voyant du chargeur indique l'état de charge.

Puis-je utiliser cette radio à l'étranger ?

Seulement si les fréquences sont autorisées dans le pays. Vérifiez les réglementations locales.

MODE D'EMPLOI MOTOTRBO DP4000e MOTOROLA

Votre guide de référence rapide

Ce guide de référence rapide décrit le fonctionnement de base de la radio. Vérifiez auprès de votre fournisseur ou de votre administrateur système si votre radio a été personnalisée pour répondre à vos besoins spécifiques.

Pour plus d'informations sur le fonctionnement, reportez-vous au guide de l'utilisateur suivant :

Guide de l'utilisateur MN008325A01

Informations de sécurité importantes

Guide relatif à l'exposition aux fréquences radio et à la sécurité du produit pour les radios professionnelles portatives

Sécurité du produit et conformité d'exposition aux fréquences radio

ATTENTION

avant d'utiliser ce produit, lisez les instructions de sécurité présentées dans le livret relatif à la sécurité du produit et à l'exposition aux fréquences radio.

ATTENTION!

Cette radio est réservée à un usage professionnel exclusivement.

Avant d'utiliser la radio, lisez le Guide relatif à l'exposition aux fréquences radio et à la sécurité du produit pour les radios professionnelles portatives. Il contient d'importantes instructions de fonctionnement relatives à la sécurité et à l'exposition aux fréquences radio, ainsi que des informations sur le contrôle de conformité aux normes et réglementations applicables.

Copyrights relatifs aux logiciels

Les produits Motorola Solutions décrits dans ce manuel peuvent inclure des programmes informatiques protégés par copyright de Motorola Solutions et stockés dans des mémoires à semi-conducteurs ou sur tout autre support. La législation des États-Unis, ainsi que celle d'autres pays, réserve à Motorola Solutions certains droits de copyright exclusifs

concernant les programmes ainsi protégés, incluant sans limitations, le droit exclusif de copier ou de reproduire, sous quelque forme que ce soit, lesdits programmes.

En conséquence, il est interdit de copier, reproduire, modifier, faire de l'ingénierie inverse ou distribuer, de quelque manière que ce soit, les programmes informatiques de Motorola Solutions protégés par copyright contenus dans les produits Motorola Solutions décrits dans ce manuel sans l'autorisation expresse et écrite de Motorola Solutions. En outre, l'acquisition de ces produits Motorola Solutions ne saurait en aucun cas conférer, directement, indirectement ou de toute autre manière, aucune licence, aucun droit d'auteur, brevet ou demande de brevet appartenant à Motorola Solutions, autres que la licence habituelle d'utilisation non exclusive qui découle légalement de la vente du produit.

Français

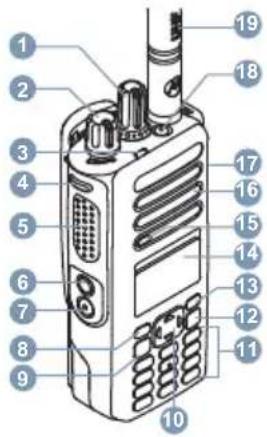

Commandes de la radio

1. Sélecteur de canal
2. Bouton Marche/Arrêt – Volume
3. Indicateur LED
4. Bouton latéral programmable 1
5. Bouton PTT (Push-to-Talk)
6. Bouton latéral programmable 2
7. Bouton latéral programmable 3
8. Bouton avant programmable P1 1
9. Bouton OK/Menu 1
10. Bouton de navigation quadridirectionnelle ^1
11. Clavier ^12
12. Bouton Retour/Accueil ^1
13. Bouton avant programmable P2 ^1
14. Écran ^1
15. Microphone
16. Haut-parleur
17. Connecteur universel pour accessoires
18. Bouton d'urgence programmable
19. Antenne

Mise sous/hors tension de la radio

Tournez le bouton Marche/Arrêt - Volume dans le sens horaire ou antihoraire jusqu'à ce que vous entendiez un clic.

Réglage du volume

Tournez le bouton Marche/Arrêt - Volume dans le sens horaire ou antihoraire.

1 Sauf pour les modèles sans clavier.
2 Sauf pour les modèles à clavier limité.

Voyants LED

Rouge clignotant

La radio a rencontré une erreur lors de l'autotest de démarrage, est hors de portée si elle est configurée avec le système de transpondeur à portée automatique (ARTS, Auto-Range Transponder System), le mode Silence est activé, la radio reçoit une transmission d'urgence, émet alors que la batterie est faible ou indique une incompatibilité de batterie.

Vert fixe

La radio est en cours d'allumage, émet, ou envoie une alerte d'appel ou une transmission d'urgence.

Vert clignotant

La radio reçoit un appel ou des données, détecte une activité par liaison radio ou récupère des transmissions par programmation en liaison radio.

Vert clignotant double

La radio reçoit un appel ou des données cryptés.

Jaune fixe

La radio surveille un canal conventionnel ou est en mode Détection Bluetooth.

Jaune clignotant

La radio recherche de l'activité, la liste de réception flexible est activée, la radio n'a pas encore répondu à une alerte d'appel ou tous les canaux Capacity Plus multisite sont occupés.

Jaune clignotant double

L'itinérance automatique est activée, la radio n'a pas encore répondu à une alerte d'appel de groupe, recherche activement un nouveau site, n'est pas connectée au relais en mode Capacity Plus, est verrouillée ou tous les canaux Capacity Plus sont occupés.
