ПОСІБНИК КОРИСТУВАЧА NT 221 Ap Te L Kärcher

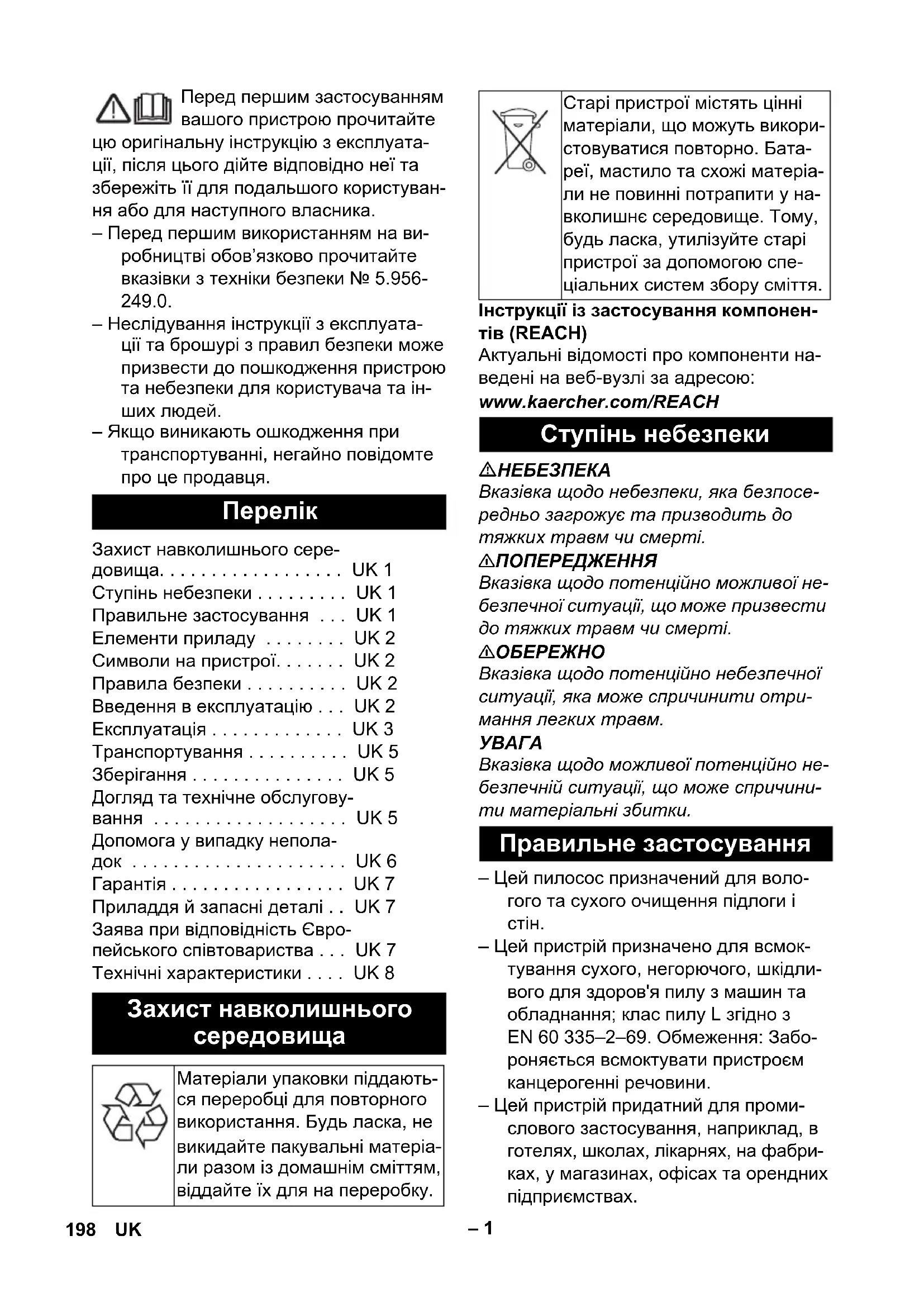

Ap Te L Dalies Nr.: Kabelio ilgis EU 6.650-332.0 6 m 197LT– 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. – Перед першим використанням на ви- робництві обов’язково прочитайте вказівки з техніки безпеки № 5.956-

– Неслідування інструкції з експлуата- ції та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та ін-

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. – Цей пилосос призначений для воло- гого та сухого очищення підлоги і

– Цей пристрій призначено для всмок- тування сухого, негорючого, шкідли- вого для здоров'я пилу з машин та обладнання; клас пилу L згідно з EN 60 335–2–69. Обмеження: Забо- роняється всмоктувати пристроєм канцерогенні речовини. – Цей пристрій придатний для проми- слового застосування, наприклад, в готелях, школах, лікарнях, на фабри- ках, у магазинах, офісах та орендних підприємствах.

Захист навколишнього сере- довища. . . . . . . . . . . . . . . . . . UK 1 Ступінь небезпеки . . . . . . . . . UK 1 Правильне застосування . . . UK 1 Елементи приладу . . . . . . . . UK 2 Символи на пристрої. . . . . . . UK 2 Правила безпеки . . . . . . . . . . UK 2 Введення в експлуатацію . . . UK 2 Експлуатація . . . . . . . . . . . . . UK 3 Транспортування . . . . . . . . . . UK 5 Зберігання . . . . . . . . . . . . . . . UK 5 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 5 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 6 Гарантія . . . . . . . . . . . . . . . . . UK 7 Приладдя й запасні деталі . . UK 7 Заява при відповідність Євро- пейського співтовариства . . . UK 7 Технічні характеристики . . . . UK 8 Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. Ступінь небезпеки Правильне застосування 198 UK– 2 1 Тримач насадки для підлоги 2 Всмоктуючий шланг 3 Отвір для випуску повітря, робоче по-

4 Гголовка всмоктування 5 Фіксація головки всмоктування 6 Ємкість для бруду 7 Спрямовувальний валець 8 Захватний паз 9 Повітрозабирач, повітря для охолод- ження двигуна 10 Усмоктувальний патрубок 11 Розетка (тільки Ap Te L) 12 Сопло для полу 13 Всмоктувальня трубка 14 Головний вимикач 15 Кнопка очищення фільтра 16 Ручка 17 Вушко 18 Гачок для шланга 19 Поплавок 20 Всмоктувальне коліно 21 Патронний фільтр (PES) 22 Кріпильна гайка 23 Тримач для всмоктувальної трубки 24 Мережевий кабель 25 Заводська табличка 26 Гачки для кабелю

– Якщо повітря, що виходить з при- строю, знову повертається до при- міщення, слід забезпечити достат- ній рівень вентиляції L у приміщенні. Для того, щоб притримуватись граничних значень, об'ємна витра- та має складати максимум 50% приточного повітря (об'єм при-

x рівень повітряного об- міну L

). Без спеціальних вентиля- ційних заходів: L

– Використання приладу та речовин, що потрібні для роботи приладу, включаючи безпечну утилізацію ви- користаних матеріалів, може здій- снювати лише підготовлений пер- сонал зі спеціальним оснащенням. – Цей прилад містить шкідливий для здоров'я пил. Випорожнення та об- слуговування приладу, включаючи зняття резервуару для збору пилу, мають проводитись тільки спе-

у відповідному захисному

– Забороняється використання при- строю без повної системи фільтра-

– Необхідно слідувати правилам тех- ніки безпеки, які стосуються ма- теріалів, що всмоктуються. 몇 ПОПЕРЕДЖЕННЯ При очищенні необхідно завжди вста- новлювати патронний фільтр. 몇 ПОПЕРЕДЖЕННЯ Слід використовувати прилад з усіма фільтруючими елементами, інакше це призведе до пошкодження мотору всмоктування та небезпеки для здо- ров'я через підвищений вміст пилу. Елементи приладу Символи на пристрої ПОПЕРЕДЖЕННЯ: Цей прилад мі- стить небезпечний для здоров'я пил. Спорожнення та технічне обслугову- вання, у тому числі, видалення мішка для пилу, повинно проводиться лише фахівцями, що носять відповідне захи- сне спорядження. Не вмикати до повно- го встановлення фільтрувальної сис-

Патронний фільтр (PES)

2.889-219.0 Правила безпеки Введення в експлуатацію 199UK– 3 – Пристрій обладнано фільтрувальним пакетом із нетканого матеріалу із за- тискною накладкою, номер для за- мовлення 2.889-217.0 (5 штук). Примітка: Цей пристрій призначений для збору всіх видів пилу до класу пилу

Вказівка: Пристрій використовується як промисловий пилосос для збору сухого негорючого пилу зі значеннями AGW (гранично допустима концентрація в по- вітрі) більше 0,1 мг/м

– Під час збирання дрібного пилу до- датково може використовуватися фільтрувальний пакет із нетканого

Висвободіть та зніміть всмоктуючу

Надягти фільтрувальний пакет з не- тканого матеріалу. Встановіть та зафіксуйте всмоктуючу

В режимі вологого прибирання заборо- няється всмоктування небезпечного для здоров'я пилу.

Зняти щітки. Встановити гумові губки.

Висвободіть та зніміть всмоктуючу

Витягти фільтрувальний пакет із не- тканого матеріал, потягнувши догори. Скласти затискну накладку й щільно закрити фільтрувальний пакет із не- тканого матеріалу. Використаний фільтрувальний пакет з нетканого матеріалу утилізувати відповідно до діючих приписань. Встановіть та зафіксуйте всмоктуючу

– При всмоктуванні вологого забруд- нення фільтрувальний пакет з нетка- ного матеріалу завжди знімати. – При засмоктуванні вологого бруду форсункою для чищення оббивки (опція), а також у тих випадках, коли з резервуара переважно відкачується вода, не слід натискати на клавішу перемикання функції «Напівавтома- тичне чищення фільтру». – Після завершення прибирання у во- логому режимі: Виконати очищення патронного фільтру за допомогою си- стеми для очищення фільтру. Очи- стити бак за допомогою вологої ган- чірки та висушити.

Всмоктувальний шланг оснащений пру- жинною системою. Дозволяється під- ключення усіх елементів додаткового обладнання з номінальним діаметром 35

Пилосос для сухої очистки Встановлення фільтрувального пакету з нетканого матеріалу. Вологе прибирання Установка гумових губок Зняття фільтрувального пакету з нетканого матеріалу. Загальні положення Пружинний контакт Експлуатація Головний вимикач Прилад ВИМКН Прилад ВМКН Напівавтоматичне очищен- ня фільтру: УВІМК. Розетка: ВИМК. Прилад ВМКН Напівавтоматичне очищен- ня фільтру: УВІМК. Розетка: УВІМК. 200 UK– 4 Вставте штепсельну вилку. Встановити потрібну програму за до- помогою головного перемикача. Тільки для пристроїв з вбудованою

Небезпека отримання травм та уш- коджень! Ця розетка призначена ви- ключно для прямого підключення елек- троінструментів до пилососа. Інше ви- користання розетки не допускається. Вставити штепсель електроінстру- менту в пилосос. Пилосос знаходиться в режимі очіку-

Встановити головний перемикач в положення 2. Вказівка: Пилосос вмикається і вими- кається електричним інструментом авто-

Примітка: Запізнення розгону пилососу становить до 0,5 секунди, час роботи за інерцією — до 5 секунд. Вказівка: Споживана потужність елек- тричних інструментів зазначена в розділі "Технічні дані".

Зняти коліно на всмоктувальному

Відгвинтити затискне з'єднання Пригвинтити гумову муфту.

Приєднати гумову муфту до елек- троінструменту. Примітка: Включення очищення філь- тра кожні 5–10 хвилин збільшує термін служби патронного фільтра. Вказівка: Вмикання напівавтоматичного чищення фільтру можливе тільки при увімкненому пристрої. Натиснути 5 разів кнопку напівавто- матичного очищення фільтру. Очи- щення патронного фільтру при цьому відбувається за рахунок пневматич- ного удару (пульсуючий звук). Інтенсивне очищення (у разі особли- во сильного забруднення фільтра): Закрити рукою всмоктувальну трубку або коліно й одночасно натиснути 5 разів на кнопку напівавтоматичного очищення фільтра.

Слідуйте місцевим нормам щодо стіч-

– Всмоктувальний канал оснащено по-

– Коли досягається максимально допу- стимий рівень брудної води у резер- вуарі, всмоктування припиняється. Вимкнути пристрій через головний

Натиснути 5 разів на кнопку напівав- томатичного чищення фільтру. Вимкнути пристрій через головний

Вітягніть мережеву штепсельну вил-

Випорожнити резервуар. Очистити прилад зовні та всередині за допомогою пилососа та протерти його вологим рушником.

Зберігати всмоктувальні труби, всмоктувальний шланг і мережевий шнур, як вказано на малюнку. Зберігайте пристрій у сухому при- міщенні та захищайте від недозволе- ного використання. Ввімкнення пристрою Використання електроінструментів Напівавтоматичне чищення

Випорожнення ємкості для бруду Вимкнути пристрій Після кожного використання Зберігати пристрій 201UK– 5

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою. Вийняти всмоктувальну трубку з на- садкою для підлоги із тримача. Для перенесення пристрою його слід бра- ти за рукоятку та всмоктувальну

При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Машини для збору пилу є пристроями забезпечення безпеки для запобігання або усунення небезпеки відповідно до BGV A1. – Для проведення обслуговування при- строю користувачем, його слід розі- брати, прочистити та провести об- слуговування, якщо це можливо ви- конати, не створюючи небезпеки для обслуговуючого персоналу або інших людей. Слід застосувати засоби без- пеки щодо обеззараження перед роз- бором пристрою. Забезпечити місце- ву фільтрацію примусової витяжної вентиляції у місці, де проводиться розбирання пристрою, а також очист- ку місця обслуговування та достатній захист персоналу. – Зовнішню частину пристрою слід зне- заразити шляхом використання всмоктуючих приладів та протерти, або обробити ущільнюючим засобом до того, як його буде винесено з не- безпечної зони. Усі частини приладу слід розцінювати забрудненими пі- сля того, як прилад було винесено з небезпечної зони. Необхідно ужити всі заходи щоб уникнути розповсюд- ження пилу. – При проведені обслуговування або ремонту приладу усі забруднені де- талі, які неможливо очистити належ- ним чином, слід викинути. Такі пред- мети мають бути поміщені у непро- никні мішки та утилізовані у відповід- ності до розпоряджень щодо утилізації таких відходів. 몇 ПОПЕРЕДЖЕННЯ Захисні пристрої для запобігання не- безпеці повинні піддаватися регулярно- му технічному обслуговуванню. Це оз- начає, що принаймні один раз на рік ви- робник або особа, яка пройшла інструк- таж, має перевіряти технічну

роботи пристрою, наприклад, герме- тичність пристрою, наявність пош- кодження фільтра.

Небезпека ушкодження! Не використо- вувати засоби для чищення с вмістом

– Прості роботи з технічного обслуго- вування та догляду Ви можете вико- нувати самостійно. – Зовнішню поверхню приладу та вну- трішню сторону резервуару слід регу- лярно протирати вологою ганчіркою.

Існує небезпека, викликана шкідливим для здоров'я пилом. В ході проведення технічного обслуговування приладу (наприклад, заміна фільтру) слід одяга- ти респіратор Р2 або вищого

захисту та захисний одяг. Транспортування

Догляд та технічне обслуговування 202 UK– 6 Висвободіть та зніміть всмоктуючу

Поверніть всмоктуючу головку на 180° та зніміть її. Вигвинтити кріпильну гайку. Зняти патронний фільтр. Використаний патронний фільтр утилізувати відповідно до законодав- чих положень. Встановіть новий патронний фільтр. Вставити та затягнути кріпильну гай-

Встановіть та зафіксуйте всмоктуючу

Висвободіть та зніміть всмоктуючу

Витягти фільтрувальний пакет із не- тканого матеріал, потягнувши догори. Скласти затискну накладку й щільно закрити фільтрувальний пакет із не- тканого матеріалу. Використаний фільтрувальний пакет з нетканого матеріалу утилізувати відповідно до діючих приписань. Надягти новий фільтрувальний пакет з нетканого матеріалу. Встановіть та зафіксуйте всмоктуючу

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Вказівка: В разі виникнення неполадки (напр., розрив фільтру) пристрій слід не- гайно вимкнути. Перед повторним вико- ристанням неполадки повинні бути усу-

Перевірити штепсельну розетку та за- побіжник системи електроживлення. Перевірити мережевий кабель, штеп- сельну вилку і, за необхідності, штеп- сельну розетку пристрою. Включіть пристрій. – Поплавок закрив всмоктувальний ка-

Випорожніть ємкість для бруду. Видаліть забруднення з сопла, тру- би, шлангу всмоктування або патрон- ного фільтру. Замінити заповнений фільтруваль- ний пакет з нетканого матеріалу.

Натиснути 5 разів кнопку напівавто- матичного чищення фільтру при уві- мкненому пристрої. Замініть патронний фільтр. Перевірте правильність установки патронного фільтру. Замініть патронний фільтр. Всмоктувальний шланг не підключе-

Звернутися до служби підтримки ко- ристувачів. Звернутися до служби підтримки ко- ристувачів. Заміна патронного фільтру Заміна фільтрувального пакету з нетканого матеріалу Допомога у випадку

Всмоктувальна турбіна не працює Всмоктувальна турбіна працює, але пристрій не всмоктує Знизилась сила всмоктування При всмоктуванні виходить пил Напівавтоматичне чищення фільтру не виконується Напівавтоматичне чищення фільтру не припиняється Напівавтоматичне чищення фільтру не починається 203UK– 7 Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. 5.967-581 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Служба підтримки користувачів

Приладдя й запасні деталі Заява при відповідність Європейського співтовариства Продукт: Пилосос для сухого та во- логого всмоктування Тип: 1.378-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2011/65/ЄС Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Запропоновані національні норми

Chairman of the Board of Management Director Regulatory Affairs & Certification 204 UK– 8 Технічні характеристики NT 22/1 Ap L NT 22/1 Ap Te L Номінальна напруга В 220–240 220–240 Частота Гц 1~ 50-60 1~ 50-60 Макс. потужність Вт 1300 1300 Номінальна потужність Вт 1200 1200 Місткість резервуару l 22 22 Об'єм заповнення рідини l 13 13 Кількість повітря (макс.) м

/ч 130 130 Нижній тиск (макс.) кПа (мбар) 19,0 (190) 19,0 (190) Споживана потужність електричних інструментів Вт -- 100-2100 Ступінь захисту -- IPX4 IPX4 Клас захисту II -- -- -- I Діаметр всмоктувального шланга мм 35 35 Довжина всмоктувального шланга м 1,9 1,9 Довжина x ширина x висота мм 380 x 370 x 480 380 x 370 x 480 Типова робоча вага кг 5,7 6,1 Значення встановлено згідно стандарту EN 60335-2-69 Рівень шуму L

дБ(А) 71 71 Небезпека K

дБ(А) 1 1 Значення вібрації рука-плече м/с

<2,5 <2,5 Небезпека K м/с

Ap L № деталі Довжина ка-

Ap Te L № деталі Довжина ка-
