ПОСІБНИК КОРИСТУВАЧА LBL 2 Battery Kärcher

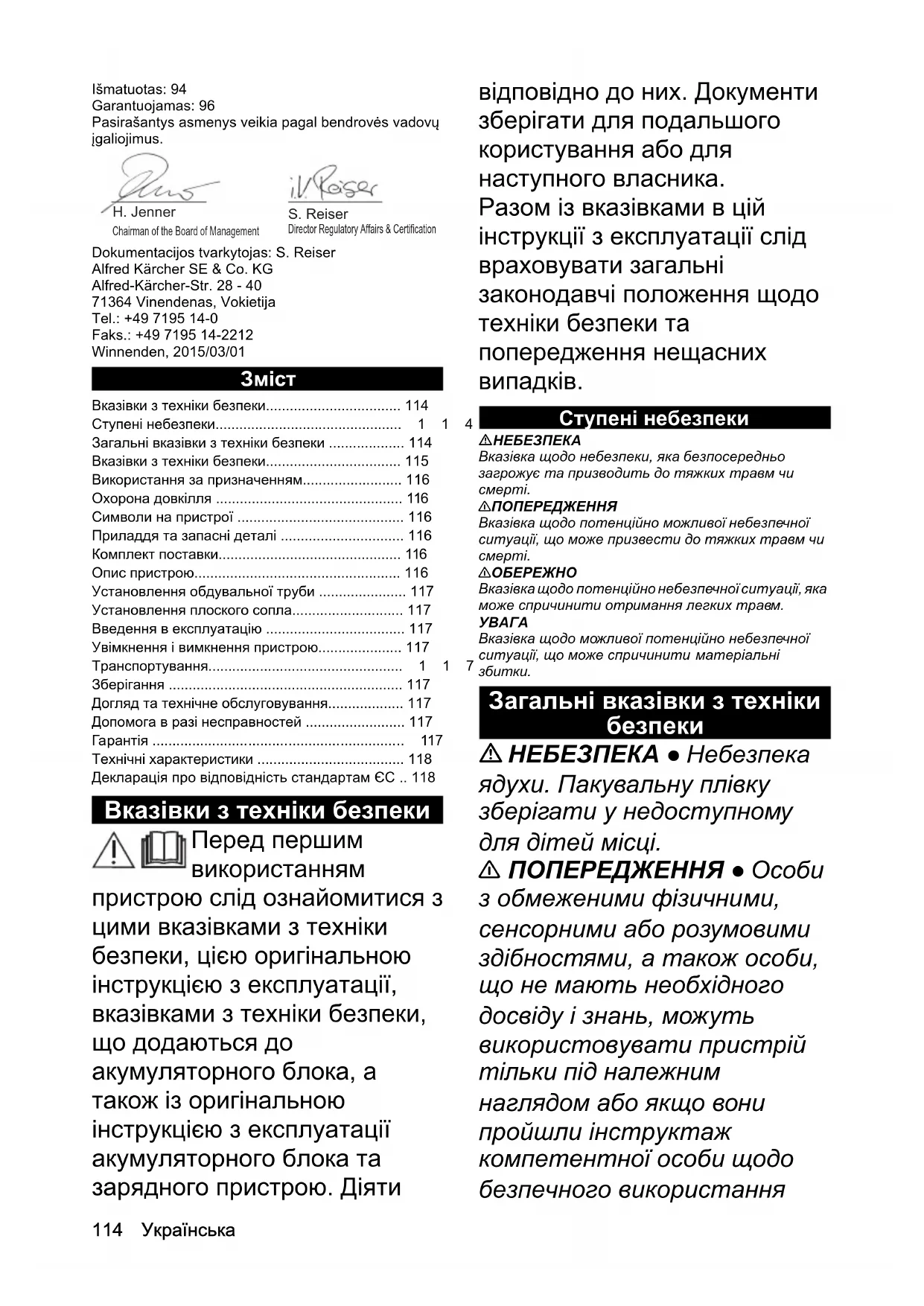

Вказівки з техніки безпеки Перед першим використанням пристрою слід ознайомитися з цими вказівками з техніки безпеки, цією оригінальною інструкцією з експлуатації, вказівками з техніки безпеки, що додаються до акумуляторного блока, а також із оригінальною інструкцією з експлуатації акумуляторного блока та зарядного пристрою. Діяти відповідно до них. Документи зберігати для подальшого користування або для наступного власника. Разом із вказівками в цій інструкції з експлуатації слід враховувати загальні законодавчі положення щодо техніки безпеки та попередження нещасних

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи

몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні

Загальні вказівки з техніки

• НЕБЕЗПЕКА ● Небезпека ядухи. Пакувальну плівку зберігати у недоступному для дітей місці. 몇 ПОПЕРЕДЖЕННЯ ● Особи з обмеженими фізичними, сенсорними або розумовими здібностями, а також особи, що не мають необхідного досвіду і знань, можуть використовувати пристрій тільки під належним наглядом або якщо вони пройшли інструктаж компетентної особи щодо безпечного використання Вказівки з техніки безпеки p. 114
• Ступені небезпеки p. 114
• Загальні вказівки з техніки безпеки p. 114
• Вказівки з техніки безпеки p. 115
• Використання за призначенням p. 116
• Охорона довкілля p. 116
• Символи на пристрої p. 116
• Приладдя та запасні деталі p. 116
• Комплект поставки p. 116
• Опис пристрою p. 116
• Установлення обдувальної труби p. 117
• Установлення плоского сопла p. 117
• Введення в експлуатацію p. 117
• Увімкнення і вимкнення пристрою p. 117
• Транспортування p. 117
• Зберігання p. 117
• Догляд та технічне обслуговування p. 117
• Допомога в разі несправностей p. 117
• Гарантія p. 117
• Технічні характеристики p. 118
• Декларація про відповідність стандартам ЄС Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserУкраїнська 115 обладнання й усвідомлюють можливі ризики. ● Забороняється працювати з пристроєм дітям. ● Стежити за тим, щоб діти p. 118

пристроєм.Вказівка ● Не використовувати пристрій, коли інші люди або тварини перебувають у робочій зоні. Вказівки з техніки безпеки Ніколи повністю не занурювати пристрій у

Використовувати пристрій лише на відкритому повітрі. Регулярно перевіряти пристрій на пошкодження. У разі видимих пошкоджень не використовувати

Не просовувати руки в обдувну трубу або нагнітач

Не експлуатувати пристрій без встановленої обдувної

Не закривати всмоктувальний отвір. Не допускати потрапляння вільних елементів одягу в зону всмоктувального

Дотримуватися вказівок з техніки безпеки, які знаходяться у комплекті з акумуляторним блоком, та діяти відповідно до них. Уважно прочитати інструкцію. Ознайомитися с елементами керування та принципами належної експлуатації пристрою. Не дозволяти користуватися пристроєм особам, які не ознайомилися з цією інструкцією. Вік користувача може бути обмежений місцевими нормами. Користуватися пристроєм тільки в міцному взутті й довгих штанях. Не вдягати вільний одяг або прикраси, що їх може засмоктати в повітрозабірник. Тримати довге волосся подалі від повітрозабірника. Під час експлуатації використовувати захисні

Експлуатувати пристрій тільки за денного або гарного штучного освітлення. Не перевантажуватися, завжди тримати рівновагу. Під час роботи на схилі впевнено стояти на ногах. Не бігати з пристроєм, тільки ходити. Слідкувати за тим, щоб

охолоджувального повітря не забруднювалися.116 Українська Ніколи не скеровувати струмінь бруду на людей, що знаходяться поруч. Затягнути всі гайки, болти та гвинти, щоб упевнитися в тому, що пристрій знаходиться в безпечному робочому стані. Замінити зношені або пошкоджені деталі. Використовувати тільки оригінальні запасні частини й додаткове обладнання. Використання за призначенням 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування частинами, що розлітаються Використовувати повітродувку тільки тоді, коли це не становить небезпеки для оточуючих. Пристрій призначений для здування листя, що лежать на землі, зрізаної трави, обрізків огорожі,

Пристрій призначений тільки для застосування в домашньому господарстві. Можливо передбачуване неправильне застосування Будь-яке непередбачене застосування неприпустиме. Оператор несе відповідальність за збитки, заподіяні неправильним використанням. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Символи на пристрої Садова повітродувка LBL 2/LBL 4 Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Опис пристрою Малюнок A 1 Плоске сопло з вбудованим скребком2 Нижня частина обдувної труби3 Верхня частина обдувної труби4 Отвір для випуску повітря5 Вимикач пристрою 18 В: увімк./вимк. 36 В: вимк., рівень 1, рівень 2 6 Кнопка вивільнення акумуляторного блока7 Заводська табличка8 Гніздо для акумуляторного блока Battery Power 9 Усмоктувальний отвір10 *Акумуляторний блок Battery Power 36/2511 *Пристрій швидкого заряджання Battery Power 36 V Попередження про небезпеку неконтрольованого руху об'єктів. Тримайте інших людей подалі від робочої зони. При роботі з пристроєм використовувати захисні навушники та захисні окуляри. Забезпечити захист пристрою від дощу та бризок.Українська 117 12 *Стандартний зарядний пристрій Battery Power 18 V 13 *Акумуляторний блок Battery Power 18/25 *вже входить до комплекту поставки варіантів

Установлення обдувальної труби

1. Насунути нижню частину обдувальної труби на

верхню її частину. Малюнок C

2. Для фіксації труби повернути її за годинниковою

стрілкою (байонетне з'єднання). Малюнок D Для знімання повернути трубу проти годинникової

Установлення плоского сопла

1. Насунути плоске сопло на нижню частину

обдувальної труби. Малюнок B Введення в експлуатацію Встановлення акумулятора

Засмічені контакти Пошкодження пристрою та акумулятора Перед встановленням акумулятора перевірте гніздо акумулятора та контакти на предмет забруднення та у разі необхідності очистіть їх. Малюнок E

1. Встановити акумулятор у гніздо та зафіксувати

до характерного звуку. Знімання акумулятора 몇 ПОПЕРЕДЖЕННЯ Неконтрольований запуск Небезпека травмування Під час перерв у роботі та перед проведенням робіт з техобслуговування та догляду витягнути акумулятор з пристрою. Малюнок F

1. Натиснути кнопку розблокування.

2. Вийняти акумулятор з пристрою.

Увімкнення і вимкнення пристрою Вмикати і вимикати пристрій за допомогою вимикача

1. Перемістити вимикач пристрою вперед в

положення «1» або «2» (тільки LBL 4 Battery). Пристрій запускається.

2. Перемістити вимикач пристрою назад.

Пристрій зупиниться. Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою.

Завжди зберігати пристрій в сухому місці без акумуляторного блока. Догляд та технічне обслуговування Пристрій не потребує технічного обслуговування. Допомога в разі несправностей Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби. Під час збільшення строку служби ємність акумуляторного блока знижуватиметься навіть за доброго обслуговування, внаслідок чого навіть у разі повної зарядки повний час роботи більше не забезпечуватиметься. Це не є дефектом. Заводська табличка На заводській табличці наведено основні дані про

В главі «Опис пристрою» показано, де знаходиться заводська табличка на пристрої. Несправності пристрою Пристрій не запускається Акумуляторний блок встановлено неправильно.

1. Встановити акумуляторний блок у гніздо та

зафіксувати до характерного звуку. Акумуляторний блок розряджений.

1. Зарядити акумуляторний блок.

Акумуляторний блок знаходиться у сплячому

1. Тримати довше перемикач пристрою або

натиснути другий раз. Акумуляторний блок пошкоджений.

1. Замінити акумуляторний блок.

Пристрій зупиняється під час роботи Акумулятор перегрітий Зупинити роботу та дати акумулятору охолонути до допустимого температурного діапазону. Це може зайняти кілька хвилин.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)118 Українська Технічні характеристики Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Садова повітродувка Тип: LBL 2, LBL 4 Відповідні директиви ЄС 2000/14/ЄС 2006/42/ЄС (+2009/127/ЄС) 2011/65/ЄС 2014/30/ЄС Застосовувані гармонізовані стандарти EN 60335–1 EN 50636–2-100 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 50581 Застосовуваний метод оцінки відповідності 2000/14/EG: Додаток V Рівень звукової потужності, дБ(A) LBL 2: Виміряний: 86 Гарантований: 88 LBL 4: Виміряний: 94 Гарантований: 96 Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Німеччина) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.03.2015 LBL 2 Battery LBL 2 Battery Set LBL 4 Battery LBL 4 Battery Set Робочі характеристики пристрою

повітря, макс. km/h 210 210 250 250 Об'ємний потік,

/h 220 220 330 330 Робоча напруга V 18 18 36 36 Регулювання

Рівні швидкості --22

Розміри та вага Вага kg 2 2,5 2,2 3 Довжина x ширина x висота mm 975 x 170 x

Розраховані значення згідно з EN 60335-2- 79 Замірювання було здійснено з пласкою

Значення вібрації на руці/кисті m/s

• Рівень звукової потужності L
