ПОСІБНИК КОРИСТУВАЧА KM 100100 R Bp Pack Kärcher

Taikyta atitikties vertinimo procedūra: 2000/14/EB: V priedas Garso galios lygis dB(A) Išmatuotas: 92 Garantuotas: 94 Chairman of the Board of Management Director Regulatory Affairs & Certification 363LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника. Якщо при розпакуванні були виявлені пошкодження від транспортування, негайно сповістіть про це магазин, де ви купили прилад. – Нанесені на пристрій попереджувальні знаки та таблички дають важливі вказівки для безпечної експлуатації пристрою. – Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів.

Небезпека травмування! Небезпека перекидання приладу на занадто крутих схилах. – У напрямку руху допускається їзда апарата по схилах до 18%. Небезпека перекидання при швидкій їзді на поворотах. – На поворотах слід сповільнювати швидкість руху. Небезпека перекидання на нестабільному ґрунті. – Дозволяється переміщати прилад тільки на міцній підставці. Небезпека перекидання приладу при

бічному крені. – У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки по схилах до макс. 15%. – Також слід дотримуватися всіх правил і норм стосовно транспортних

– Користувач повинен використовувати пристрій у відповідності до інструкції. При русі він повинен враховувати умови місцевості, під час роботи з пристроєм звертати увагу на третіх осіб, особливо на дітей. –Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати його. – Забороняється експлуатація пристрою дітьми або підлітками. – Не дозволяється брати із собою супровідних осіб. – Апарати, що мають сидіння для обслуговувального персоналу, повинні приводитися в рух тільки з цього сидіння. Щоб уникнути несанкціонованого використання пристрою слід виймати

Не можна залишати пристрій без нагляду під час роботи мотора. Обслуговуючому персоналу дозволяється залишати пристрій тільки після того, як двигун буде зупинено, пристрій захищений від випадкового переміщення і ключ

Вказівка: Право на гарантійне обслуговування зберігається тільки у випадку використання акумуляторів і зарядних пристроїв, що рекомендує фірма Kärcher. – Слід обов'язково дотримуватися інструкції по експлуатації від виробника акумулятора й зарядного пристрою. Дотримуйтесь вказівок законодавства по обігу з акумуляторами. – Ніколи не залишайте розряджений акумулятор і якомога швидше знову зарядіть його. – Підтримуйте акумулятори завжди в чистому й сухому стані щоб уникнути витоку струму Захищати від влучення бруду, наприклад, металевого пилу. – Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху. – У жодному разі не орудувати з вогнем, іскрити або курити поблизу акумулятора або в акумуляторній. Небезпека вибуху. – Не доторкатися до гарячих вузлів, наприклад, до приводного двигуна (небезпека опіку) – Будьте обережні при роботі з акумуляторним електролітом. Дотримуйте відповідних правил техніки безпеки! – Використані акумулятори варто утилізувати, відповідно до Директиви ЄС 91/ 157 EWG, без шкоди для навколишнього середовища. – Під час встановлення акумулятора в KM 100/100 R Bp необхідно встановити запобіжник полюса акумулятора (див. главу «Роботи з технічного обслуговування»).

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри. – При цьому будуть використовуватись лише ті комплектуючі та запасні частини, що надаються виробником. Оригінальні комплектуючі та запасні частини замовляються по гарантії, щоб можна було безпечно та без перешкод використовувати пристрій. – Подальша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс. Правила безпеки. . . . . . . . UK . . 1 Загальні вказівки . . . . .

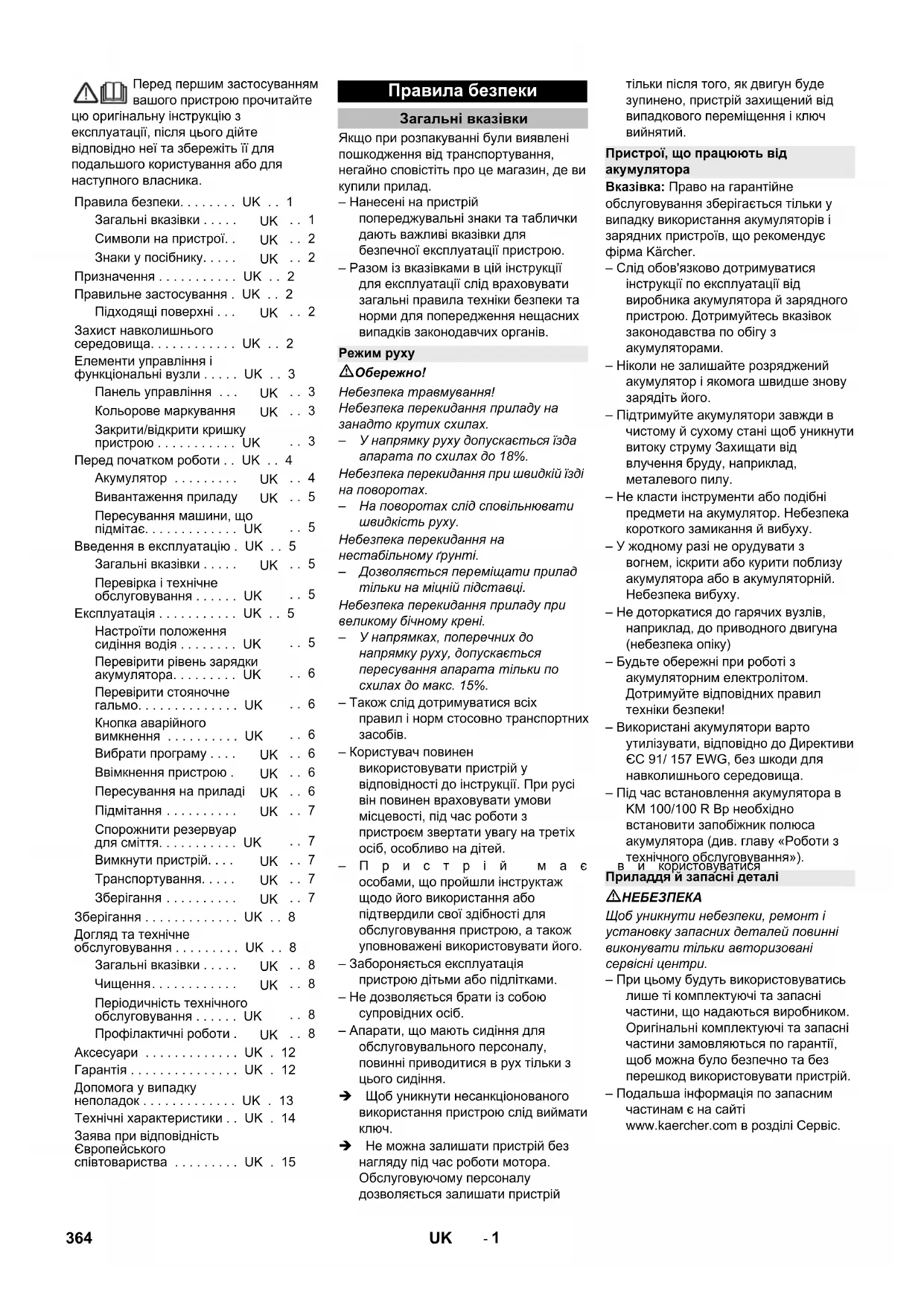

Символи на пристрої. .

Знаки у посібнику. . . . .

Призначення . . . . . . . . . . . UK . . 2 Правильне застосування . UK . . 2 Підходящі поверхні . . .

Захист навколишнього середовища. . . . . . . . . . . . UK . . 2 Елементи управління і функціональні вузли . . . . . UK . . 3 Панель управління . . .

Кольорове маркування

Закрити/відкрити кришку пристрою . . . . . . . . . . . UK

Перед початком роботи . . UK . . 4 Акумулятор . . . . . . . . .

Вивантаження приладу

Пересування машини, що підмітає. . . . . . . . . . . . . UK

Введення в експлуатацію . UK . . 5 Загальні вказівки . . . . .

Перевірка і технічне обслуговування . . . . . . UK

Експлуатація . . . . . . . . . . . UK . . 5 Настроїти положення сидіння водія . . . . . . . . UK

Перевірити рівень зарядки акумулятора. . . . . . . . . UK

Перевірити стояночне гальмо. . . . . . . . . . . . . . UK

Кнопка аварійного вимкнення . . . . . . . . . . UK

Вибрати програму . . . .

Ввімкнення пристрою .

Пересування на приладі

Підмітання . . . . . . . . . .

Спорожнити резервуар для сміття. . . . . . . . . . . UK

Вимкнути пристрій. . . .

Транспортування. . . . .

Зберігання . . . . . . . . . .

Зберігання . . . . . . . . . . . . . UK . . 8 Догляд та технічне обслуговування . . . . . . . . . UK . . 8 Загальні вказівки . . . . .

Чищення. . . . . . . . . . . .

Періодичність технічного обслуговування . . . . . . UK

Профілактичні роботи .

Аксесуари . . . . . . . . . . . . . UK . 12 Гарантія . . . . . . . . . . . . . . . UK . 12 Допомога у випадку неполадок . . . . . . . . . . . . . UK . 13 Технічні характеристики . . UK . 14 Заява при відповідність Європейського співтовариства . . . . . . . . . UK . 15 Правила безпеки Загальні вказівки

Пристрої, що працюють від акумулятора Приладдя й запасні деталі 364 UK- 2

Запобігає про небезпеку, яка безпосередньо загрожує та призводить до тяжких травм чи

몇 ПОПЕРЕДЖЕННЯ Запобігає про потенційно можливу небезпечну ситуацію, що може призвести до тяжких травм чи смерті.

Вказівка відносно потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки. Машина, що підмітає, працює за принципом накидання. – Бічна щітка (3) підмітає кути й краї поверхні, що підмітаються, і доставляє сміття в зону роботи вала, що підмітає. – Обертовий вал, що підмітає (4) направляє сміття прямо в резервуар для збору сміття. – Пил, піднятий у резервуарі, відділяється пиловим фільтром (2), а відфільтроване чисте повітря висмоктується усмоктувальним вентилятором (1). Використовуйте цю підмітальну машину тільки згідно з інструкцією по експлуатації. Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати. – Ця сміттєзбиральна машина призначена для підмітання забруднених поверхонь у приміщенні й на вулиці. – Не допускається застосування пристрою у суспільному вуличному

– Забороняється експлуатація пристрою для збору шкідливого для здоров'я пилу. – Забороняється вносити зміни в

– Забороняється підбирання/ всмоктування вибухонебезпечних рідин, горючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та мазуту, які можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям, а також ацетону, нерозведених кислот та розчинників, оскільки вони пошкоджують матеріали пристрою. – Не допускати підмітання/ всмоктування палаючих або тліючих

– Пристрій призначений тільки для роботи на поверхнях, зазначених у даному посібнику з експлуатації. – Прилад може пересуватися тільки по поверхнях, допущених для використання підмітальних машин керівництвом підприємства або їхнім представником. – Забороняється його зберігання у небезпечних місцях. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях. – Як загальне правило діє наступне: не допускати зіткнення приладу з легкозаймистими речовинами (небезпека вибуху/пожежі).

– Промислові підлоги – Суцільна (наливна) підлога

Інструкції із застосування компонентів (REACH) Актуальні відомості про компоненти наведені на веб-вузлі за адресою: www.kaercher.com/REACH Символи на пристрої Забороняється збирати палаючі або тліючі предмети, наприклад, цигарки, сірники та ін. Небезпека перегинання та розриву ременя, бокових щіток, резервуару, кришки

Знаки у посібнику Призначення Правильне застосування Підходящі поверхні Захист навколишнього

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору

365UK- 3 1 Замок-вимикач 2 Кермове колесо 3 Сидіння (з контактним перемикачем

4Пиловий фільтр 5 Клапан для чищення в сухому/ вологому режимі 6 Кришка пристрою 7 Задня ущільнювальна планка 8Акумулятор (KM 100/100 R Bp Pack) 9 Зарядний пристрій (під кришкою

(KM 100/100 R Bp Pack) 10 Бічна ущільнювальна планка 11 Ємність для збору сміття (з обох

12 Бокові панелі 13 Вал, що підмітає 14 Передня ущільнювальна планка 15 Заслінка для великих часток бруду 16 Педаль підйому/опускання клапана для великих часток бруду 17 Ліва бічна щітка (опція) 18 Кріплення бічної щітки 19 Права бічна щітка 20 Акселератор 21 Фронтальна обшивка 22 Панель управління 1 Перемикач програм 2 Кнопка аварийного вимкнення 3 Очистка фільтра 4Сигнал 5 Лічильник робочих годин 6 Контрольні індикатори A Стан заряду акумулятора (червоний/ жовтий/зелений) B Перевантаження тягового двигуна

C Перевантаження підмітального вала

– Органи управління для процесу чищення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

Небезпека защемлення при закритті кришки пристрою. Тому повільно опускайте кришку пристрою. Відкрити кришку пристрою за передбачене для цього заглиблення для ручок (потягнути вгору). Витягти штангу з тримача. Елементи управління і функціональні вузли Панель управління Контрольні індикатори Кольорове маркування Закрити/відкрити кришку

366 UK- 4 Вставити штангу в кріплення на всмоктувальному вентиляторі. Для закриття кришки приладу, витягти штангу із кріплення та зафіксувати в тримачі кришки

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи.

Небезпека травмування! Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

Небезпека загоряння й вибуху! – Забороняється паління й розведення відкритого вогню. – Приміщення, у якому заряджаються акумулятори, повинне добре провітрюватися, тому що при зарядці виділяється газ, що легко

– Не дозволяється проводити зарядження акумуляторів під відкритим небом.

Небезпека хімічних опіків! – При влученні бризків електроліту в очі або на шкіру промити великою кількістю чистої води. – Після цього негайно звернутися до

– Брудний одяг запрати. Вказівка: У моделі KM 100/100 R Bp Pack акумулятор і зарядний пристрій умонтовані. Відкрити кришку приладу, встановити штангу. Поставити акумулятор у тримач акумулятора. Підключити полюсний затискач (червоний кабель) до полюса (+). Підключити полюсний затискач до полюса (-). Вказівка: Перевірити, чи надійно захищає мастило полюса акумулятора та затискачі.

Перед початком роботи пристрою зарядити акумулятори.

Небезпека вибуху! Під час процесу заряджання кришка пристрою повинна бути відкрита.

Небезпека травмування! При роботі з акумуляторами слід дотримуватися правил техніки безпеки. Дотримуватися інструкції з експлуатації виробника зарядного

Заряджати акумулятор тільки за допомогою відповідного зарядного

Вказівка: Після зарядки акумулятора спочатку від'єднати зарядний пристрій від мережі, а потім від акумулятора.

Небезпека травмування! Зарядний пристрій можна застосовувати тільки якщо кабель живлення від електромережі не ушкоджений. Ушкоджений кабель живлення від мережі негайно замінити через виробника, сервісну службу або з допомогою кваліфікованої особи. Вказівка: У стандартній комплектації пристрій оснащений акумуляторною батареєю, що не потребує частого обслуговування. Відкрити кришку приладу, встановити штангу. Встроміть мережевий штекер зарядного пристрою в штепсельну

При вставленій штепсельній вилці в электророзетку індикатор зарядки акумулятора показує хід процесу

Заряджати акумулятор тільки придатним зарядним пристроєм, рекомендованим компанією KÄRCHER (номер для замовлення 6.654-107). За годину до закінчення процесу зарядки додати дистильованої води, слідкуйте за правильним рівнем електроліту. Акумулятори такого типу відповідно позначені.

Небезпека хімічних опіків. Доливання води в розряджений акумулятор може призвести до витоку електроліту! Під час роботи з електролітом використовувати захисні окуляри та дотримуватись приписів, щоб запобігти травмам та пошкодженню одягу. Бризки електроліту, що можуть потрапити на шкіру або одяг, слід негайно змити великою кількістю води.

Небезпека ушкодження. Для заливання

акумулятор використовувати лише дистильовану або знесолену воду Перед початком роботи

Вказівки з техніки безпеки щодо акумулятора Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації пристрою! Носити захист для очей! Не допускати дітей до електроліту та акумуляторів! Небезпека вибуху! Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління! Небезпека хімічних опіків! Перша допомога! Попереджувальне маркування! Утилізація! Не викидати акумулятор у контейнер для сміття! Установити акумулятор і підключити

Зарядити акумулятор (1) Процес заряджання KM 100/ 100 R Bp Pack

заряджається світиться жовтим

світиться зеленим Несправність світиться красним (2) Процес заряджання KM 100/ 100 R Bp Акумулятори, що не обслуговуються 367UK- 5 (стандарт Союзу німецьких інженерів VDE 0510). Не використовувати добавки (так звані "поліпшуючі засоби"), в протилежному випадку втрачається право на гарантійне обслуговування. Виключити зарядний пристрій і від’єднати від мережі У пристроях без вбудованого зарядного пристрою: Від'єднати штекер акумулятора від зарядного кабелю та з'єднати з пристроями. Відкрити кришку приладу, встановити штангу. Відключити полюсний затискач від полюса (-). Відключити полюсний затискач від полюса (+). Вийняти акумулятор з тримача акумулятора. Використаний акумулятор слід утилізувати відповідно до діючих

В акумуляторах, у які заливається кислота, слід регулярно перевіряти рівень рідини. – Щільність електроліту повністю зарядженого акумулятора дорівнює 1,28 кг/л при температурі 20 °C . – Щільність електроліту частково зарядженого акумулятора дорівнює від 1,00 до 1,28 кг/л. – У всіх елементах щільність електроліту повинна бути

Вигвинтити всі пробки акумуляторних елементів. Кислотоміром взяти проби з кожного

Проби електроліти вилити в ті ж самі

При занадто низькому рівні рідини залити в елементи дистильовану воду до відмітки. Зарядити акумулятор. Загвинтити пробки акумуляторних

Небезпека отримання травм та ушкоджень! Для вивантаження пристрою не допускається використання навантажувачів. Вказівка: Для негайного вимкнення всіх функцій пристрою натиснути аварійний вимикач і повернути пусковий перемикач у положення "0". Для вивантаження приладу слід виконати наступне: Розрізати пакувальну стрічку з поліетилену і зняти упаковку. Зняти кріплення стяжними хомутами в точках кріплення. Чотири відповідні донні дошки піддона закріплені гвинтами. Відгвинтити ці дошки. Покласти дошки на край піддону. Дошки вирівняти так, щоб вони лежали перед колесами приладу. Закріпити дошки шурупами. Для підпірки підкласти під рампу балки, що перебувають в упакуванні. Видалити дерев’яні бруски для фіксації коліс і пересунути під рампу. Розблокувати стоянкове гальмо (див. пересування підмітальної машини). Зрушити пристрій через створену рампу з піддона. Підключіть акумулятор (див. розділ "Догляд та технічне обслуговування"). Розблокувати кнопку аварийного вимкнення, повернувши її. Переставити перемикач програм на ступiнь 1 (рух). Пусковий замок поставити в позицію "1" Повільно з'їхати на пристрої з

Пусковий замок поставити в позицію "0"

Небезпека травмування! Перед відпусканням стоянкового гальма вручну слід вжити заходів проти довільного кочення пристрою. Після відпускання стоянкового гальма пристрій котиться без гальмування. Відтягнути гальмовий важіль та втримувати його в цьому положенні. У такий спосіб знімається стоянкове гальмо та апарат можна пересувати. Встановити машину, що підмітає, на рівній поверхні. Витягти ключ. Перевірити рівень зарядки акумулятора. Перевірити бічні щітки. Перевірити вал, що підмітає. Очистити фільтр для пилу. Спорожнити резервуар для збору

Перевірити тиск у шинах. Вказівка: Докладніше див. розділ "Догляд та технічне обслуговування". Відкрити кришку приладу, встановити штангу. Дещо послабити смушкові гайки шин

Зсунути сидіння в відповідне

Затягти смушкові гайки Вказівка: Якщо межі регулювання недостатньо, існує наступна можливість регулювання. Вигвинтити 4 гвинта з плати контактного вимикача сидіння. Видалити плату. Відкинути сидіння вперед. Після процесу зарядки Вийняти акумуляторну батарею Перевірка й корегування рівня рідини в акумуляторі Вивантаження приладу (1) Прилад без вмонтованого акумулятора (2) Прилад зі вбудованим акумулятором Пересування машини, що підмітає Введення в експлуатацію Загальні вказівки Перевірка і технічне обслуговування Експлуатація Настроїти положення сидіння

368 UK- 6 Послабити 4 гвинта кріплення

Пересунути сидіння та затягнути

Встановити плату контактного вимикача сидіння. – Загорівся зелений контрольний

Акумулятор заряджений. – Контрольна лампочка горить жовтим

Акумулятор майже розряджений. Припинити режим підмітання і зарядити акумулятор. – Контрольний індикатор мигає червоним кольором Межу розрядження досягнуто. Рух пристрою можливий ще протягом 3 хвилин, потім пристрій вимикається. Після цього пристрій більше не запуститься, акумулятор потрібно заряджати щонайменше 3 години. – Контрольна лампочка горить червоним кольором Акумулятор розряджений. Система керування вимкнула систему підмітання. Зарядити акумулятор.

Небезпека нещасного випадку. Перед кожним використанням слід перевірити справність стояночного гальма на

Зайняти місце в сидінні водія. Розблокувати кнопку аварийного вимкнення, повернувши її. Переставити перемикач програм на ступiнь 1 (рух). Пусковий замок поставити в позицію "1" Плавно нажати на ходову педаль. Гальмо повинно спрацювати зі звуком. На рівній поверхні пристрій повинен почати плавно котитися. Якщо педаль відпустити, то чутно включення гальма. Якщо описаного вище не відбувається, то пристрій необхідно виключити й звернутися до служби сервісного обслуговування. – Прилад оснащений кнопкою аварійного виключення. Якщо на неї натиснути, пристрій раптово зупиниться та автоматично спрацює стоянкове гальмо. – Щоб знову запустити пристрій, спочатку необхідно розблокувати кнопку аварійного виключення, потім швидко виключити та знову включити пусковий перемикач. 1Рух Під'їхати до місця роботи. 2 Підмітання підмитаючим валом Вал, що підмітає, опускається Циліндрична та бічна підмітальна щітка обертаються. 3 Підмітання правою бічною щіткою Циліндрична щітка і права бічна щітка опускаються. 4Підмітання лівою бічною щіткою

Циліндрична щітка і ліва бічна щітка опускаються. 5 Підмітання двома бічними щітками

Циліндрична щітка та обидві бічні щітки опускаються. Вказівка: пристрій оснащений контактним перемикачем сидіння. У разі залишення сидіння водія пристрій вимикається, а стоянкове гальмо вмикається автоматично. Зайняти місце на сидінні оператора. НЕ натискати педалі руху. Переставити перемикач програм на ступiнь 1 (рух). Пусковий замок поставити в позицію "1"

Небезпека перекидання! Під час руху не

Вказівка: коли пристрій вимикається контактним перемикачем сидіння, на панелі керування загоряються 5 світлодіодів. Вимкнути пристрій за допомогою замкового вимикача. Вказівка: Якщо контактний перемикач сидіння або замковий вимикач вмикаються за натиснутої педалі акселератора, привод руху вимикається, а бічні щітки, циліндрична щітка, нагнітач та світлодіоди вмикаються (функція сервісного обслуговування). Усунення: відпустити педаль акселератора. Плавно натиснути на педаль акселератора.

Небезпека травмування! При русі назад відсутня небезпека для третіх осіб, якщо буде потреба, провести інструктаж. Плавно натиснути на педаль акселератора. – З допомогою педалі акселератора можливо безступінчасте регулювання швидкості руху – При падінні потужності під час подолання підйому слід зменшити натискання на ходову педаль. При відпусканні педалі ходу, пристрій самостійно гальмує і зупиняється. Подолання нерухомих перешкод висотою до 50 мм: Перешкоди слід проходити обережно, рухаючись вперед на повільній швидкості. Подолання нерухомих перешкод висотою більше 50 мм: Подібні перешкоди слід проходити тільки з використанням підходящої

Для запобігання пошкодженню приводу руху пристрій оснащений індикатором перевантаження та функцією

– Якщо навантаження на привод руху досягає критичного діапазону, індикатор перевантаження починає блимати. Навантаження може витримуватись 1 хвилину, потім система керування вимикає пристрій. – Якщо навантаження на привод руху перевищує межу перевантаження, Перевірити рівень зарядки акумулятора Перевірити стояночне гальмо. Кнопка аварійного вимкнення Вибрати програму Ввімкнення пристрою Пересування на приладі

Їхати вперед Їхати назад Характер руху Гальмування Подолання перешкод Перевантаження тягового двигуна 369UK- 7 система керування відразу вимикає

Повернути пусковий перемикач у положення "0", почекати короткий час, після чого поставити його знову в положення "1". Для запобігання пошкодженню системи підмітання пристрій оснащений індикатором перевантаження та функцією вимикання. – Якщо навантаження на систему підмітання досягає межі перевантаження, загоряється індикатор перевантаження, а система керування вимикає систему підмітання через 4 секунди. Повернути пусковий перемикач у положення "0", почекати короткий час, після чого поставити його знову в положення "1".

Небезпека травмування! При відкритому клапані для великих часток бруду вал, що підмітає, може відкидати вперед камені й щебені. Не наражати на небезпеку людей, тварин або

Не допускати влучення в машину пакувальних стрічок, дроту й таке інше., тому що це може привести до ушкодження механізму, що підмітає.

Щоб уникнути ушкодження грунту, підмітальна машина не повинна працювати, стоячи на одному місці. Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами. Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору

Вказівка: При підмітанні поверхонь варто опускати тільки вал, що підмітає. Вказівка: При чищенні країв слід додатково опускати бічні щітки. Переставити перемикач програм на ступінь 2. Підмітальний вал опускається Циліндрична та бічна підмітальна щітки обертаються. Вказівка: Для замітання великих предметів висотою до 60 мм, наприклад, банок для напоїв, необхідно ненадовго підняти заслінку для великих часток

Підйом заслінки для великих часток

Нажати вперед педаль клапана для великих часток бруду й тримати її в натиснутому положенні. Для опускання клапана варто відпустити педаль. Вказівка: Оптимальна якість збирання забезпечується тільки при повністю опущеній заслінці для великих часток

Переставити перемикач програм на ступiнь 3. Бічні щітки, а також вал, що підмітає, опускаються. Вказівка: Вал, що підмітає, і бічні щітки вимикаються автоматично. Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору

Вказівка: Під час роботи слід регулярно очищати фільтр для пилу. Закрити клапан для чищення в сухому/вологому режимі. Відкрити клапан для чищення в сухому/вологому режимі. Вказівка: У такий спосіб можна уникнути засмічування системи фільтрів. Відкрити клапан для чищення в сухому/вологому режимі. Вказівка: У такий спосіб фільтр буде захищено від вологи. – Увімкнути ручне очищення фільтра: Натиснути кнопку очищення фільтра. Фільтр очищається протягом 15

Вказівка: Перед тим, як відкривати й спорожняти резервуар для збору сміття, слід зачекати, доки не завершиться чищення фільтра, а пил осяде. Злегка підняти ємність для збору сміття й вийняти її. Спорожнити резервуар для збору

Вставте й заклацнути ємність для збору сміття. Спорожнити протилежну ємність для збору сміття. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки й вал, що підмітає, піднімаються. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Вказівка: Після вимкнення пристрою протягом прибл. 15 сек. відбувається автоматичне чищення фільтра пилу. У цей час не відкривати кришки пристрою. Вказівка: Пристрій оснащений автоматичним стоянковим гальмом, що активізується після зупинки мотора й при залишенні сидінь.

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Зафіксувати апарат, підклавши під його колеса клини. Закріпити апарат натяжними ременями або канатами. При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання. Вказівка:Дотримуватися маркування для зон кріплення на рамі підмітальної машини (символи ланцюгів). Для навантаження/вивантаження пристрій може пересуватися тільки на схилах макс. до 18%

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою. Перевантаження циліндричної щітки

Підмітання підмитаючим валом Підмітання з піднятою заслінкою для великих часток бруду Підмітання з використанням бічних

Підмітання сухої підлоги Підмітання волокнистого й сухого сміття (наприклад, сухої трави,

Підмітання вологої або мокрої

Чистка фільтру Спорожнити резервуар для сміття Вимкнути пристрій Транспортування

370 UK- 8 Якщо машина, що підмітає не використовується протягом тривалого часу, слід дотримуватися наступних

Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Щоб уникнути ушкодження щетини, підняти вал, що підмітає, і бічні щітки. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Вжити заходів проти мимовільного скочування машини, що підмітає. Почистити машину, що підмітає зсередини й зовні. Поставити прилад у захищеному і сухому місці. Від'єднати клеми акумуляторної

Акумулятор варто зарядити, а потом слід заряджати прибл. кожні два

Перед очищенням і проведенням технічного обслуговування пристрою, заміною деталей або настроювання на інші функції, пристрій слід виключити, ключ вийняти, та витягти акумуляторний штекер або від'єднати акумулятор. При проведенні обслуговування електричної системи слід від'єднати штекер або клеми акумулятора. – Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки. – Пристрої, що використовуються комерційно у відповідності до місцевих вимог, підлягають проведенню перевірки з техніки безпеки згідно VDE 0701. – Використовуйте тільки вал, що підмітає/бічні щітки, установлені на пристрої або зазначені в посібнику з експлуатації. Використання інших валів/щіток небезпечно.

Небезпека ушкодження! Не дозволяється чистити пристрій з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

Небезпека травмування! Одягайте захисну маску проти пилу і захисні

Відкрити кришку приладу, встановити штангу. Протерти апарат ганчіркою. Обдути апарат повітрям під тиском. Закрити кришку пристрою. Вказівка: Пиловий фільтр можливо промити водою. Перед новим застосуванням фільтр необхідно повністю висушити. Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином. Вказівка: Забороняється використання агресивних мийних засобів. Вказівка: Лічильник робочих годин повідомляє про момент проведення обслуговування. Щоденне технічне обслуговування: Перевірити вал, що підмітає і бічні щітки на зношування й наявність стрічок, що намоталися. Перевірити тиск у шинах. Перевірити стан всіх елементів управління. Щотижневе технічне обслуговування: Перевірити рівень електроліту в акумуляторі. Перевірити легкість ходу тросів Боудена та рухливих частин. Перевірити установку й зношування ущільнювальних планок у зоні

Перевірити фільтр пилу й при необхідності очистити коробки

Перевірити вакуумну систему. Кожні 100 годин роботи: Перевірити функціонування системи контактного вимикача сидіння. Перевірити натяг, зношеність і справність приводних ременів (клиновидного ременя і круглого

Технічне обслуговування частин, що зношуються: Замініть ущільнювальні планки. Замініть вал, що підмітає. Замініть бічні щітки. Вказівка: Докладніше див. розділ "Технічне обслуговування". Вказівка: Всі роботи з технічного обслуговування з боку клієнта повинні проводитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізовану торговельну організацію фірми Kärcher. Обслуговування через 8 годин роботи: Зробити первинну інспекцію. Обслуговування через 20 годин роботи: Кожні 100 годин роботи Кожні 300 годин роботи Кожні 500 годин роботи Кожні 1000 годин роботи Кожні 1500 годин роботи Вказівка: Для збереження права на гарантійне обслуговування всі роботи з технічного й профілактичного обслуговування протягом гарантійного періоду повинні проводитися вповноваженою сервісною службою фірми Kärcher відповідно до брошури по технічному обслуговуванню Підготовка: Встановити машину, що підмітає, на рівній поверхні. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Небезпека травмування! Після виключення двигун пристрою чищення фільтра обертається ще 15 секунд по інерції. У цей час не відкривати кришку пристрою.

Небезпека травмування! Перед проведенням будь-яких робіт з технічного та профілактичного обслуговування машина повинна

В акумуляторах, у які заливається кислота, слід регулярно перевіряти рівень рідини. Вигвинтити всі пробки акумуляторних елементів. При занадто низькому рівні рідини залити в елементи дистильовану воду до відмітки. Зарядити акумулятор. Загвинтити пробки акумуляторних

Догляд та технічне обслуговування Загальні вказівки

Чищення апарата зсередини Чищення апарата зовні Періодичність технічного обслуговування Технічне обслуговування, що здійснюється клієнтом Технічне обслуговування, що здійснюється службою обслуговування споживачів Профілактичні роботи Загальні вказівки щодо безпеки Перевірка й корегування рівня рідини в акумуляторі 371UK- 9 Встановити машину, що підмітає, на рівній поверхні. Підключити до вентиля шини пристрій для перевірки тиску в

Перевірити тиск у шинах, при необхідності, відкоригувати тиск. Тиск у шинах задніх коліс повинен становити 6 бар.

Небезпека травмування! Встановити машину, що підмітає, на рівній поверхні. Витягти ключ. Під час ремонту підмітальної машини на дорозі в зоні транспортного руху (небезпечній зоні) слід носити спеціальний попереджувальний

Перевірити стабільність ґрунту. Закріпити прилад для запобігання мимовільного скочування, підклавши під нього клин. Перевірка шин Перевірити протектор шини на наявність в ньому сторонніх

Видалити сторонні предмети. Використовуати підходящий стандартний засіб для ремонту шин. Вказівка:Дотримуватись рекомендацій відповідного виробника. Подальший рух можливий лише з дотриманням вказівок виробника. При першій можливісті провести заміну шини або колеса. Злегка підняти на відповідному місці ємність для збору сміття й вийняти її. Послабити болт колеса. Використати домкрат. Точка підйому для домкрату (задні

Підняти пристрій за допомогою

Вийняти болт колеса. Зняти колесо. Встановити запасне колесо. Загвинтити болт колеса. Опустити пристрій за допомогою

Затягти болт колеса. Вставте й заклацнути ємність для збору сміття. Вказівка: Використовувати підходящий стандартний домкрат. – Ввімкнення системи підмітання здійснюється за допомогою вакуумної системи. – Якщо бічна щітка або підмітальний вал не опускається, слід перевірити мембранний механізм вакуумного регулятора на наявність належного підключення шлангопроводів, при необхідності підключити відповідний

– Якщо ж бічна щітка або підмітальний вал ще не опускається, то вакуумна система є негерметичною. В цьому випадку слід звернутися до служби сервісного обслуговування Підключення шлангів до мембранного

вакуумного регулятора системи опускання бічної щітки. Підключення шланга до мембранного механізму вакуумного регулятора системи опускання підмітального

Підключення шлангів до вакуумного насосу та до мембранного механізму вакуумного регулятора (ресивер) Вказівка: Вакуумний насос працює лише тоді, коли в системі утворюється вакуум. Якщо насос постійно працює, необхідно звернутися до служби сервісного обслуговування. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки піднімуться. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Послабити 3 кріпильних гвинти на нижній стороні. Зняти зношену бічну щітку. Надягти нову бічну щітку на загарбний пристрій і міцно затягти. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Видалити з вала, що підмітає, стрічки й мотузки, що намоталися. Заміна стає необхідної, якщо внаслідок зношування щіток якість підмітання помітно погіршується. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Послабити передній кріпильний гвинт правої бічної панелі. Послабити задній кріпильний гвинт правої бічної панелі. Зняти бічну панель. Перевірити тиск у шинах Заміна коліс Перевірити вакуумну систему. Заміна бічних щіток Перевірити вал, що підмітає Заміна вала, що підмітає 372 UK- 10 Послабити гвинти. Послабити кріпильний гвинт троса Боудена та вийняти трос Боудена. Вигвинтити гвинт в центрі обертання балансира підмітального вала. Зняти балансир підмітального вала. Зняти заслінку підмітального вала. Витягнути вал, що підмітає. Розташування вала, що підмітає при установці по напрямку руху Помістити новий вал, що підмітає, у коробку вала, що підмітає, і надягти його на цапфу приводу. Вказівка: При установці нового вала, що підмітає, звернути увагу на положення

Вказівка: Відрегулювати трос Боудена таким чином, щоб підмітальний вал був піднятий над поверхнею землі приблизно на 10 мм. Встановити заслінку вала, що

Встановити балансир підмітального

Укласти трос Боудена. Загвинтити кріпильні гвинти. Закріпити бічну панель. Вставити й заклацнути сміттєві баки по обидві сторони. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, і бічні щітки піднімаються Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела. Переставити перемикач програм на ступінь 2. Підмітальний вал опускається. Плавно натиснути на педаль руху та ненадовго розгорнути підмітальний вал. Підняти вал, що підмітає. Нажати на педаль для підйому клапана для великих часток бруду й тримати педаль натиснутою. Дати пристрою задній хід. Профіль підмітання має вигляд рівномірного прямокутника шириною від 50 до 70 мм. Вказівка:Завдяки плаваючому кріпленню вала, що підмітає, рівень профілю підмітання коректується автоматично в міру зношування щетини. При занадто сильному зношуванні вал, що підмітає, слід замінити. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, піднімається. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Послабити кріпильні гвинти бічних панелей по обидві сторони. Зняти бічні панелі. Передня ущільнювальна планка Трохи послабити кріпильні гайки передньої ущільнювальної планки, для заміни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Відкоригувати ущільнювальну

Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб вона опускалася з рухом по інерції 35-40 мм назад. Затягти гайки. Задня ущільнювальна планка Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб Перевірити профіль підмітання для вала, що підмітає Установка й заміна ущільнювальних

373UK- 11 вона опускалася з рухом по інерції 5- 10 мм назад. При зношуванні планку необхідно

Вийняти вал, що підмітає. Відгвинтити кріпильні гайки задньої ущільнювальної планки. Установити нову ущільнювальну

Бічні ущільнювальні планки Трохи послабити кріпильні гайки бічної ущільнювальної планки, для заміни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Для настроювання відстані до підлоги використовувати підкладки товщиною 1 - 2 мм. Відкоригувати ущільнювальну

Затягти гайки. Закріпити бічні панелі. Вставити й заклацнути сміттєві баки по обидві сторони. 몇 ПОПЕРЕДЖЕННЯ До початку заміни пилового фільтра видалити вміст із резервуара для збору сміття При роботі з фільтрувальною установкою носити маску для захисту від пилу. Дотримуйте приписань по техніці безпеки відносно обігу із дрібним пилом.

Небезпека пошкодження! Пиловий фільтр промивати не

Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Відкрити кришку приладу, встановити штангу. Витягти ручку кріплення фільтра якомога далі та зафіксувати її. Вийняти пластинчастий фільтр. Встановіть новий фільтр. З боку приводу дати можливість загарбному пристрою зафіксуватися

Знову зафіксувати ручку чищення

Вказівка: При установці нового фільтра стежити за тим, щоб пластини не були

Вийняти прокладку фільтрувальної коробки з канавки в кришці пристрою. Вставити нову прокладку. Пусковий перемикач повернути в позицію "0" та витягти його з замка. Натиснути кнопку аварийного

Відкрити кришку приладу, встановити штангу. Перевірити натяг, зношування і ушкодження приводних ременів (клиновидного ременя) всмоктувального вентилятора. Перевірити натяг та зношування приводних ременів підмітального вала, а також наявність у них пошкоджень. регулярно перевіряти ущільнювальну манжету на всмоктувальному вентиляторі на посадку належним чином. Послабити гвинти на обох сторонах

Несправні запобіжники замінити. Знов встановити передню панель. Вказівка: Використовувати запобіжники лише з однаковим значенням. Заміна пилового фільтра Заміна прокладки фільтрувальної

Перевірка приводних ременів Перевірити ущільнювальну манжету Замінити запобіжники 374 UK- 12 1Гайка 2 Зарядний кабель акумулятора 3 Запобіжник полюсів 4Міст 5Гвинт Несправний запобіжник замінити. Вказівка: заміну несправного запобіжника полюсів може проводити лише сервісна служба Kärcher або уповноважений спеціаліст. У кожній країні діють умови гарантії, наданої відповідною фірмою- продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки. Запобіжник полюсів

Бічна щітка 6.905-986.0 Зi стандартною насадкою для внутрішніх і наружних поверхонь. Бічна щітка, м'яка 6.906-133.0 Для дрібного пилу із внутрішньої поверхні, вологостійка. Бічна щітка, тверда 6.906-065.0 Для видалення в'їдавшихся забруднень на відкритому повітрі, вологостійка. Стандартна площина

6.906-375.0 Зносо- і вологостійка. Універсальна насадка для чищення зсередини й зовні. Вал, що підмітає,

6.906-533.0 З натуральною щетиною спеціально для збирання тонкого пилу на гладких підлогах усередині приміщень. Не є вологостійкою, не призначена для абразивних поверхонь. Вал, що підмітає,

6.906-532.0 Для видалення в'їдавшихся забруднень на відкритому повітрі, вологостійка. Пиловий фільтр 6.414-532.0 Комплект батарей 6.654-112.0 Зарядний пристрій 6.654-143.0

Небезпека одержання травм Перед проведенням будь-яких робіт з ремонту або технічного обслуговування приладу пусковий перемикач поставити в положення "0", а ключ витягти. Натиснути кнопку аварийного вимкнення. Допомога у випадку неполадок Несправність Усунення Прилад не запускається Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується. Розблокувати кнопку аварійного вимикання Пусковий замок поставити в позицію "1" Перевірити запобіжники. Перевірити акумулятор, при потребі зарядити. Звернутися в сервісну службу Karcher Прилад їде лише повільно Перевірити положення стоянкового гальма. Звернутися в сервісну службу Karcher Апарат не підмітає належним

Перевірити зношеність вала, що підмітає, і бічних щіток, при необхідності замінити Перевірити функціонування заслінки для великих часток бруду. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або

Перевірити ремені поворотного приводу. Перевірити вакуумну систему на герметичність. Звернутися в сервісну службу Karcher Апарат сильно порошить Видалити вміст із резервуара для збору сміття Перевірити приводні ремені вентилятора Перевірити ущільнювальну манжету на вентиляторі. Перевірити пиловий фільтр, зробити чищення або замінити Пиловий фільтр промивати не потрібно. Заміна ущільнення коробки фільтра Закрити клапан для чищення в сухому/вологому режимі. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або

Звернутися в сервісну службу Karcher Бічна щітка не обертається Перевірити запобіжник. Звернутися в сервісну службу Karcher Погана якість підмітання з боків Замінити бічні щітки Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або

Звернутися в сервісну службу Karcher Система опускання бічної щітки або перемикання підмітального вала не працює Перевірити вакуумну систему на герметичність. Звернутися в сервісну службу Karcher Недостатня потужність всмоктування Заміна ущільнення коробки фільтра Перевірити ущільнювальну манжету на вентиляторі. Перевірити шланги вентилятора на герметичність. Правильно встановити пластинчастий фільтр, див. "Заміна пилового фільтра" Звернутися в сервісну службу Karcher Вал, що підмітає, не обертається Видалити з вала, що підмітає, стрічки й мотузки, що намоталися Звернутися в сервісну службу Karcher 376 UK- 14 Технічні характеристики KM 100/100 R Bp KM 100/100 R Bp Pack Характеристики приладу Довжина x ширина x висота mm 2006 x 1005 x 1343 2006 x 1005 x 1343 Вага тари kg 300 300 Транспортна вага kg 375 375 Допустима загальна вага kg 660 660 Швидкість руху km/h 5,5 5,5 Швидкість підмітання km/h 5,5 5,5 Здатність підйому в гору (макс.) % 18 18 Діаметр вала, що підмітає mm 285 285 Ширина вала, що підмітає mm 710 710 Діаметр бічних щіток mm 450 450 Оброблювана поверхня, з 2 бічними

/h 7150 7150 Робоча ширина, без бічних щіток mm 710 710 Робоча ширина, з 1 бічною щіткою mm 1000 1000 Робоча ширина, з 2 бічними щітками mm 1290 1290 Місткість ємності для збору сміття l 100 100 Тип захисту, краплезахисний -- IPX 3 IPX 3

– Тяговий двигун Тип -- Двигун постійного струму на постійних магнітах для руху вперед/

Двигун постійного струму на постійних магнітах для руху вперед/

Конструкція -- Двигун, установлений у маточині переднього колеса Двигун, установлений у маточині переднього колеса Напруга V 24 24 Номінальний струм A 37 37 Номінальна потужність (механічна) W 750 750 Ступінь захисту -- IP 44 IP 44 Число обертів 1/min безступінчато безступінчато – Двигун нагнітача і циліндричної щітки Тип -- Двигун постійного струму на постійних магнітах Двигун постійного струму на постійних магнітах Конструкція -- B14 B14 Напруга V 24 24 Номінальний струм A 35 35 Номінальна потужність (механічна) W 600 600 Ступінь захисту -- IP 20 IP 20 Число обертів 1/min 3500 3500 – Двигун бічної щітки Тип -- Двигун постійного струму на постійних магнітах Двигун постійного струму на постійних магнітах Конструкція -- Мотор редуктора (конічна

Мотор редуктора (конічна

Напруга V 24 24 Номінальний струм A 5 5 Номінальна потужність (механічна) W 100 100 Ступінь захисту -- IP 44 IP 44 Число обертів 1/min 70 70 Акумуляторна батарея Тип -- -- 24V 4 PzS 240 I Продуктивність Ah -- 240 Час зарядки порожньої акумуляторної

h -- 10...15 Тривалість роботи після багаторазової

h -- ca. 2,5 Зарядний пристрій Номінальна напруга V~ -- 230 377UK- 15 Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Вихідна напруга V -- 24 Вихідний струм A -- 30 Запобіжники Головний стопорний пристрій A 150 150 Двигун бічних щіток A 30 30 Приводний двигун фільтра A 10 10 Керування A 5 5 Вакуумний насос A 3 3

Розмір позаду -- 4.00-8 4.00-8 Тиск повітря, позаду bar 6 6

Робочі гальма -- електронний електронний Стояночна гальмівна система -- Дискові гальма, з електричним приводом (з пружиною) Дискові гальма, з електричним приводом (з пружиною) Система фільтрування і всмоктування Система фільтрування й всмоктування m

6,0 6,0 Застосовувана категорія фільтра для безпечного для здоров'я пилу -- U U Номінальний нижній тиск, система всмоктування mbar 12 12 Номінальний об'єм потоку, система всмоктування l/s 50 50 Умови навколишнього середовища Температура °C -5...+40 -5...+40 Вологість повітря, без утворення роси % 20 - 90 20 - 90 Значення встановлене згідно EN 60335-2-72 Рівень шуму Рівень шуму L

dB(A) 75 75 Небезпека K

dB(A) 2 2 Рівень потужності шуму L

dB(A) 94 94 Вібрація пристрою Значення вібрації рука-плече m/s

<2,5 <2,5 Сидіння m/s

<0,5 <0,5 Небезпека K m/s

0,2 0,2 Заява при відповідність Європейського співтовариства Продукт: Машина для підмітання з місцем для водія Тип: 1.280-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/ЄС 2000/14/ЄС 2014/53/EU (TCU) Прикладні гармонізуючі норми EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 55014-1:2006 + A2:2011 EN 55014–2: 1997 + A1: 2001 + A2: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–6–2: 2005 EN 62233: 2008 TCU EN 300 328 V2.2.2 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 Запропоновані національні норми:

Застосовуваний метод оцінки відповідності 2000/14/ЄС: Доповнення V Рівень потужності дБ(A) Виміряний: 92 Гарантовани
