ПОСІБНИК КОРИСТУВАЧА CM 1012 GRAEF

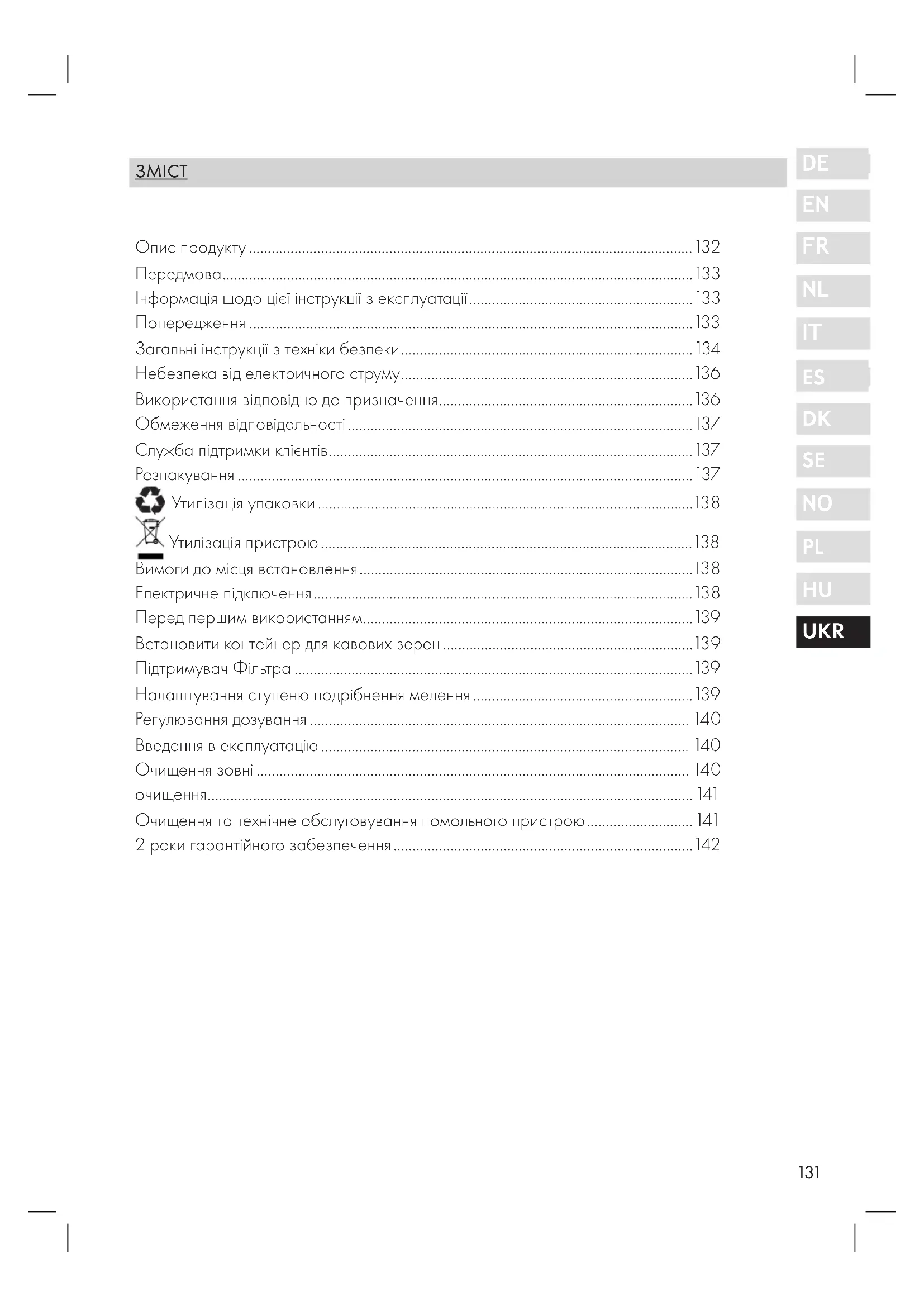

Bruksanvisning UKR Інструкція з експлуатації

• Опис продукту p. 132
• Передмова p. 133
• Інформація щодо цієї інструкції з експлуатації p. 133
• Попередження p. 133
• Загальні інструкції з техніки безпеки p. 134
• Небезпека від електричного струму p. 13
• 6 Використання відповідно до призначення p. 13
• 6 Обмеження відповідальності p. 137
• Служба підтримки клієнтів p. 137
• Розпакування p. 137
• Утилізація упаковки p. 13
• 8 Утилізація пристрою p. 13
• 8 Вимоги до місця встановлення p. 13
• 8 Електричне підключення p. 13
• 8 Перед першим використанням p. 13
• 9 Встановити контейнер для кавових зерен p. 13
• 9 Підтримувач Фільтра p. 13
• 9 Налаштування ступеню подрібнення мелення p. 13
• 9 Регулювання дозування p. 14
• 0 Введення в експлуатацію p. 140
• Очищення зовні p. 14
• 0 очищення p. 141
• Очищення та технічне обслуговування помольного пристрою p. 141

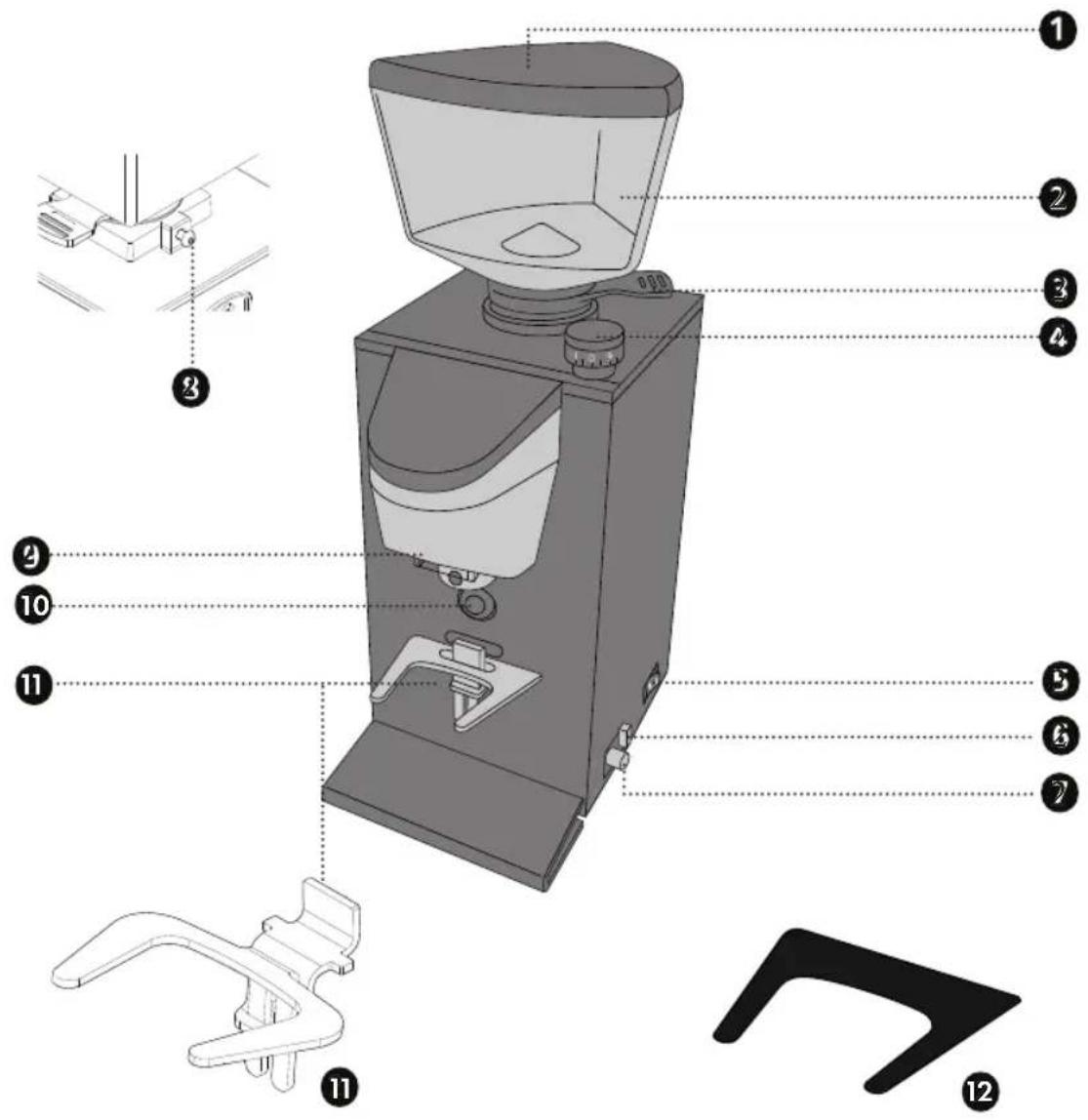

• 2 роки гарантійного забезпечення 32 Кришка контейнера для кавових зерен p. 1421

Контейнер для кавових зерен

Поворотна кнопка регулювання ступе-

Перемикач для вмикання/вимикання

Кнопка активації Ручний режим / Тай-

Регулювання часу таймера

Кріпильний гвинт для контейнера

Захисна прокладка* ОПИС ПРОДУКТУ

*Для кращої фіксації та захисту портофільтра можна наклеїти на тримач портофільтра захисну прокладку, що додається в комплекті.133

Шановний клієнт, Ви зробили хороший вибір з покупкою цієї кавомолки. Ви придбали визнаний якісний

Ми дякуємо Вам за покупку і бажаємо Вам багато задоволення з новою кавомолкою Graef. ІНФОРМАЦІЯ ЩОДО ЦІЄЇ ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ Цей посібник є частиною кавомолки (далі – пристрій) і надає важливу інформацію для введення пристрою в експлуатацію, безпеки, належного використання та обслуговування

Цей посібник завжди повинен бути доступним на пристрої. Його повинні прочитати та використовувати всі, кому довірено: ● введення в експлуатацію, ● обслуговування, ● усунення несправностей та/або

Збережіть цю інструкцію з експлуатації та передайте її разом із пристроєм наступному

Ця інструкція з експлуатації не може врахувати всі можливі аспекти. Для отримання до- даткової інформації або питань, які не розглядаються або не докладно описані в цій ін- струкції, будь ласка, зверніться до служби підтримки клієнтів Граеф (Graef) або до спеці- алізованого продавця. ПОПЕРЕДЖЕННЯ У цій інструкції з експлуатації використовуються такі попереджувальні повідомлення, сиг- нальні слова та символи:

Це свідчить про потенційно небезпечну ситуацію. Недотримання цього попередження може призвести до серйозних травм або навіть смерті.

Це свідчить про потенційно небезпечну ситуацію. Недотримання цього попередження може призвести до пошкодження майна.

Це вказує на поради щодо застосування та іншу особливо важливу інформацію!134 ЗАГАЛЬНІ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ Цей пристрій відповідає встановленим правилам техніки безпеки. Однак неправильне використання може призвести до травмування осіб та пошкодження майна. Для безпечного використання пристрою дотримуйтесь наведених нижче інструкцій з техніки безпеки: ● Перед використанням пристрою перевірте зовнішні видимі по- шкодження корпусу, кабелю живлення та штепсельної вилки. Не використовуйте пошкоджений пристрій. ● Ремонт може проводити тільки фахівець або служба підтримки клієнтів Граеф (Graef). Неправильний ремонт може спричинити значну небезпеку для користувача. Крім того, термін дії гарантії закінчується. ● Дефектні компоненти можна замінювати тільки оригінальними за- пасними частинами. Тільки ці частини гарантовано відповідають вимогам безпеки. ● Цей пристрій також може використовуватися дітьми від 8 років і особами з обмеженими фізичними, чуттєвими або розумовими здібностями або з відсутністю досвіду та/або знань, якщо вони знаходяться під наглядом або були проінструктовані щодо безпеч- ного використання пристрою і зрозуміли можливі небезпеки, що можуть виникнути з нього. Прибирання та обслуговування при- строю не повинні проводитися дітьми, за винятком випадків, коли вони є 8 років або старше і перебувають під наглядом. ● Пристрій та його з'єднувальний кабель слід тримати подалі від ді- тей до 8 років. ● Слідкуйте за дітьми, щоб переконатися, що вони не грають із при-

● Пристрій не призначений для роботи із зовнішнім таймером або окремим пультом дистанційного керування. ● Завжди витягайте кабель із розетки за штепсельну вилку, а не за кабель живлення. ● Не використовуйте пристрій, якщо з'єднувальний кабель або ште-135

UKR псель пошкоджені. ● Запобігайте потраплянню рідин на штепсельну вилку. ● Якщо з'єднувальний кабель пошкоджений, його може замінити лише виробник, його служба підтримки клієнтів або кваліфікована особа, щоб уникнути небезпеки. ● Ні в якому разі не слід відкривати корпус пристрою. Якщо торк- нутися струмових з'єднань та змінити електричну і механічну кон- струкцію, існує небезпека ураження електричним струмом. ● Ніколи не торкайтеся будь-яких частин, які знаходяться під напру- гою. Це може призвести до ураження електричним струмом і на- віть до смерті. ● Перед підключенням пристрою порівняйте дані (напругу і частоту), зазначені на табличці з технічними даними, з даними Вашої елек- тромережі. Ці дані повинні збігатися, щоб запобігти пошкодженню

● Переконайтеся, що кабель живлення надійно прокладений. При- стрій може впасти з робочої поверхні, якщо він буде повішений на

● Пакувальні матеріали не повинні бути використовані для гри. Існує небезпека задухи. ● Ніколи не використовуйте пристрій поблизу джерела тепла. ● Ніколи не використовуйте пристрій на відкритому повітрі та три- майте його в сухому місці. ● Для забезпечення нормальної роботи пристрій повинен бути вста- новлений у місцях із температурою від +5°C до +32°C та вологі- стю не вище ніж 70%. ● Не намагайтеся знову подрібнювати мелену каву. ● Рекомендується молоти не довше ніж 1 хвилину, щоб не перегріва- ти пристрій. ● Не закривати вентиляційні отвори або отвори радіатора, а також не заливати воду або інші рідини в пристрій. ● Забороняється вставляти ложки, виделки або інші предмети у ви-136 пускний отвір або контейнер для кавових зерен під час роботи

● Перед видаленням помелу з випускного отвору спочатку завжди вимкнути пристрій. ● Якщо сторонній предмет блокує двигун, негайно вимкнути пристрій та звернутися до клієнтської служби ф. Graef. НЕБЕЗПЕКА ВІД ЕЛЕКТРИЧНОГО СТРУМУ

Контакт з кабелями або компонентами, що знаходяться під напругою, може становити небезпеку для життя! Щоб уникнути небезпеки електричного струму, дотримуйтесь наступних інструкцій з техніки безпеки: ● Не використовуйте пристрій, якщо з'єднувальний кабель або штепсель пошкоджені. ● У цьому випадку перед подальшим застосуванням пристрою встановіть новий з'єд- нувальний кабель за допомогою служби підтримки клієнтів Граеф (Graef) або упов- новаженого фахівця. ● Ні в якому разі не слід відкривати корпус пристрою. Якщо торкнутися струмових з'єднань та змінити електричну і механічну конструкцію, існує небезпека ураження електричним струмом. ● Ніколи не торкайтеся будь-яких частин, які знаходяться під напругою. Це може при- звести до ураження електричним струмом і навіть до смерті. ВИКОРИСТАННЯ ВІДПОВІДНО ДО ПРИЗНАЧЕННЯ Цей пристрій не призначений для комерційного використання. Використовувати пристрій лише для помелу кавових зерен. Будь-яке інше або додаткове використання вважається не призначеним. Цей пристрій призначений для використання в домашніх

● У кухні для персоналу магазинів і офісів ● У сільськогосподарських власних приміщеннях ● Гостями в готелях, мотелях та інших житлових закладах ● У готелях типу "ліжко та сніданок"

Використовуйте пристрій тільки в умовах, схожих на побутові! Будь-яке інше або додаткове використання вважається не призначеним.137

Пристрій може становити небезпеку, якщо він не використовується за призначенням. ● Використовуйте пристрій тільки за призначенням. ● Дотримуйтесь процедур, описаних у цій інструкції з експлуатації. Претензії будь-якого виду внаслідок пошкодження, спричиненого в разі неправильного використання, виключаються. Ризик несе виключно користувач. ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ Вся технічна інформація, дані та інструкції з монтажу, експлуатації та технічного обслу- говування, що містяться в цій інструкції з експлуатації, відповідають останньому стану на момент виходу в друк і надаються з урахуванням нашого попереднього досвіду і знань. Жодні претензії не можуть бути отримані з інформації, ілюстрацій та описів у цій інструкції. Виробник не несе ніякої відповідальності за збитки у зв'язку з: ● Недотриманням інструкції, ● Неналежним використанням, ● Неналежним ремонтом, ● Технічними змінами, ● Використанням невідповідних запасних частин. Переклади підготовлені сумлінно та відповідно до нашого рівня знань. Ми не несемо жодної відповідальності за помилки перекладу. Тільки вихідний текст на німецькій мові залишається обов'язковим для виконання. СЛУЖБА ПІДТРИМКИ КЛІЄНТІВ Якщо Ваш пристрій Graef пошкоджено, зверніться до Вашого торговельного посередни- ка або служби підтримки клієнтів фірми Граеф (Graef) за номером 02932-9703677 або надішліть нам електронного листа на service@graef.de.

Зберігайте оригінальну упаковку протягом гарантійного терміну пристрою, щоб при- стрій можна було належним чином упакувати та транспортувати у разі пред'явлення претензії щодо гарантії. РОЗПАКУВАННЯ Розпаковуючи пристрій, виконайте наступні дії: ● Вийміть пристрій з коробки. ● Видаліть усі частини упаковки. ● Видаліть будь-які наклейки з пристрою. Не видаляйте табличку з назвою!138 УТИЛІЗАЦІЯ УПАКОВКИ Упаковка захищає пристрій від пошкодження під час транспортування. Матеріали для упаковки вибираються відповідно до екологічної сумісності та аспектів утилізації, тому вони підлягають вторинній переробці. Повернення упаковки до кругообігу матеріалів економить сировину та зменшує відходи. Утилізуйте пакувальні матеріали, які більше не потрібні, у пунктах збору для системи переробки "Зелена точка". УТИЛІЗАЦІЯ ПРИСТРОЮ Після закінчення терміну служби цей продукт не можна утилізувати разом із звичайними побутовими відходами. Це позначається символом на продукті та в інструкції із застосу- вання. Матеріали підлягають вторинній переробці відповідно до їх маркування. Завдяки повторному використанню, переробці матеріалів або іншим формам переробки старих пристроїв Ви робите важливий внесок у захист нашого навколишнього середовища. Будь ласка, зверніться до місцевих органів влади щодо відповідального пункту утилізації. ВИМОГИ ДО МІСЦЯ ВСТАНОВЛЕННЯ Для безпечної та безпомилкової роботи пристрою місце його встановлення повинно від- повідати таким вимогам: ● Пристрій необхідно розміщувати на нерухомій, плоскій, горизонтальній і нековзній ос- нові з достатньою вантажопідйомністю. ● Переконайтесь, що пристрій не може впасти. ● Виберіть розташування пристрою таким чином, щоб діти не могли торкатися кабелю живлення пристрою. ● Не ставте пристрій на гарячі поверхні, наприклад, поверхню плити або біля неї. ● Ніколи не використовуйте пристрій на відкритому повітрі та тримайте його в сухому

● Пристрій не призначений для установки в настінну або вбудовану шафу. ● Не розміщуйте пристрій у гарячому, мокрому або вологому середовищі. ● Розетка повинна бути легко доступна, щоб штепсель можна було легко витягнути, якщо це необхідно. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Для забезпечення безпечної та безпомилкової роботи пристрою під час електричного з'єднання необхідно дотримуватися наступних інструкцій: ● Перед підключенням порівняйте дані підключення (напругу і частоту), зазначені на та- бличці з технічними даними, з даними Вашої електромережі. Ці дані повинні збігатися, щоб запобігти пошкодженню пристрою. У разі невизначеності запитайте кваліфікова- ного електрика. ● Розетка повинна бути захищена як мінімум одним запобіжним вимикачем на 10 А. ● Переконайтесь, що кабель живлення не пошкоджений і не прокладений над гарячими139

UKR поверхнями або гострими краями. ● З'єднувальний кабель не повинен бути щільно натягнутим. ● Електрична безпека пристрою гарантується лише в тому випадку, якщо він підключе- ний до належним чином встановленої системи захисних заземлювачів. Експлуатація на розетці без захисного заземлювача заборонена. У разі невизначеності попросіть кваліфікованого електрика перевірити електроустановку в будинку. Виробник не несе відповідальності за пошкодження, спричинені відсутнім або перерваним захисним за- землювачем. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ Очистити всі частини згідно з описом в розділі «Очищення». ВСТАНОВИТИ КОНТЕЙНЕР ДЛЯ КАВОВИХ ЗЕРЕН ● Встановити контейнер для кавових зерен на пристрій. ● При необхідності затягнути кріпильний гвинт контейнера шліцевою викруткою. ● Відкрити випускний отвір контейнера для кавових зерен, витягнувши засувку. ● Зняти кришку контейнера для кавових зерен та засипати кавові зерна. ● Вставте кришку. ПІДТРИМУВАЧ ФІЛЬТРА Вставити підтримувач фільтра. Підтримувач фільтра регулюється по висоті. Для вибору правильного положення підтримувача фільтра викрутити гвинт та відрегулювати висоту. Рекомендується не викручувати гвинт повністю. Залежно від розміру підтримувач фільтра можна переміщати вгору або вниз. Після встановлення відповідного положення знову затягнути гвинт. Підтримувач фільтра фіксує фільтр безпосередньо під випускним отвором й дозволяє виконувати автоматичний помел у фільтр без необхідності утримувати його. НАЛАШТУВАННЯ СТУПЕНЮ ПОДРІБНЕННЯ МЕЛЕННЯ

Завдяки різним налаштуванням ступеня мелення можна змінити розмір зерна меленої

Точних даних щодо ступеня мелення неможливо дати, оскільки тут мають значення ба- гато різних факторів, наприклад, сорт кави/кавові зерна, температура в приміщенні, особистий смак тощо. Загалом можна сказати, що Ви використовуєте більш тонку установку ступеня подріб- нення для еспресо, середню установку ступеня подрібнення для фільтрувальної кави та грубе налаштування ступеня шліфування для французького преса. Пристрій оснащений безступеневим регулюванням ступеня мелення. Регулювання здійснюється поворотною кнопкою. Для дрібнішого помелу її необхідно по- вернути за годинниковою стрілкою та проти годинникової стрілки для більшого помелу.140

● Чим дрібніше ступінь мелення, тим довше займає процес подрібнення. ● При дуже дрібному ступені мелення може статися забивання випускного отвору кави. ● Під час роботи кавомолки встановлювати ступінь мелення слід на один-два рівні, інак- ше може статися блокування пристрою. РЕГУЛЮВАННЯ ДОЗУВАННЯ Поворотний регулятор на стороні пристрою дозволяє налаштувати таймер. Повернути проти годинникової стрілки для зменшення часу та об'єму кавової гущі. Повернути за годинниковою стрілкою для збільшення часу та об'єму кавової гущі. ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ ● Вставити кабель живлення в розетку. ● Увімкніть пристрій.

● Перевірити кнопку активації Ручний режим/Таймер. Для ручного мелення вона не по- винна бути зафіксована. ● Покласти фільтр на підтримувач фільтра, процес мелення запускається при натисканні контактного перемикача. ● Для мелення його потрібно утримувати натиснутим. ● Після досягнення бажаного об'єму зняти підтримувач фільтра. АВТОМАТИЧНО: ● Перевірити кнопку активації Ручний режим/Таймер. Для автоматичного мелення вона повинна бути зафіксована. ● Покласти фільтр на підтримувач фільтра та один раз притиснути його до контактного перемикача. ● Процес мелення запускається автоматично під час натискання контактного переми-

● Після запуску процесу мелення регулювання часу для поточного процесу неможливе. ● Після досягнення заданого об'єму помелу кавомолка зупиняється автоматично.

Для забезпечення належної роботи пристрою за один помел не слід молоти більше ніж 160 г кавових зерен. ОЧИЩЕННЯ ЗОВНІ Витягніть штепсель з розетки та дайте пристрою охолонути. Чистіть зовнішні частини при- строю м’якою вологою ганчіркою. У разі сильного забруднення можна використовувати м'який миючий засіб. Категорично забороняється чистити пристрій проточною водою або опускати його у воду.141

Стара кава, що залишилася в пристрої, може привести до окислення. Це негативно впливає на результат приготування та може привести до появи неприємного та неїс- тівного смаку. Пристрій завжди повинен бути в доглянутому стані, щоб забезпечити оптимальне еспресо в будь-який час. Тому очищайте пристрій не менше 1 разу щотижня. ● Вийняти штепсель з розетки. ● Закрити контейнер для кавових зерен, знову засунувши заслінку. ● Перемолоти зерна, що залишилися в помольному пристрої. ● Відкрутити кріпильний гвинт контейнера для кавових зерен. ● Зняти контейнер для кавових зерен рухом нагору. ● Взяти невикористані зерна та покласти їх в герметичний контейнер для збереження

● Очистіть контейнер для кавових зерен та контейнер для кавових гущ у теплій воді з невеликою кількістю миючого засобу. ● Потім витерти контейнер насухо. ОЧИЩЕННЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ПОМОЛЬНОГО ПРИСТРОЮ

● Уважно дотримуйтесь інструкцій, наведених у цьому розділі, і звертайтеся до служ- ● би підтримки Graef, якщо у вас виникнуть запитання. ● Забороняється виконувати несанкціоновані роботи з технічного обслуговування. Завжди використовувати оригінальні запасні частини.

1. Зняти ковпачок зі зворотного боку корпусу.

2. Викрутити гвинт викруткою.

3. Зняти верхню кришку корпусу.

4. Після зняття верхньої кришки корпусу відкрутити викруткою три гвинти, які фіксують

верхній помольний пристрій, а потім зняти верхній помольний пристрій.

5. Очистити його та інші внутрішні частини щіткою або сухою ганчіркою. При необхідності142

використовувати пилосос для видалення меленої кави, що залишилася.

6. Після очищення знову встановити верхній помольний пристрій, знову затягнути

викруткою три гвинти верхнього помольного пристрою, а потім закрити корпус верхньою кришкою корпусу.

7. Знову затягнути викруткою гвинт на корпусі та встановити ковпачок.

Для очищення нижнього помольного пристрою можна розмолоти відповідні таблетки для

Якщо ви помітили зміну результатів шліфування протягом терміну служби приладу, це може свідчити про знос шліфувальних дисків. Після помелу 250 кг кави перевіряти розмелювальні диски на предмет зносу та при необхідності доручити заміну оригінальними запасними частинами фахівцю або клі- єнтській службі ф. Graef. 2 РОКИ ГАРАНТІЙНОГО ЗАБЕЗПЕЧЕННЯ Для даного продукту ми беремо на себе 24 місяці гарантії виробника на дефекти через виробничі та матеріальні дефекти, починаючи з дати продажу. Це положення не впливає на Ваші законні претензії за гарантією згідно з § 437 і далі Громадянського Кодексу ФРН (BGB). Гарантія не включає пошкодження, спричинені неправильною обробкою або ви- користанням, а також дефекти, які мають лише незначний вплив на функцію або якість пристрою. Крім того, транспортні збитки виключаються з претензій за гарантією, якщо ми не несемо відповідальності за це. Претензії за гарантією виключаються за збитки, заподіяні ремонтом, який виконували не ми або не один з наших представників. У разі обґрунтованих скарг ми або відремонтуємо дефектний продукт на свій розсуд або замі- нимо його бездефектним продуктом.Gebr. Graef GmbH & Co. KG | Donnerfeld 6 | 59757 Arnsberg | www.graef.de Stand: Oktober 2023. Technische Änderungen, Irrtümer und Druckfehler vorbehalten
