ПОСІБНИК КОРИСТУВАЧА EKK603504 ELECTROLUX

Дізнайтеся більше про нас на сайті www.electrolux.com

3MICT

Інформація з техніки безпеки 98

Опис виробу 101

Перед першим користуванням 102

Варильна поверхня — щоденне

користування 102

Варильна поверхня — корисні поради

103

Варильна поверхня — догляд та чищення 104

Духовка — щоденне користування 104

Духовка — корисні поради 106

Таблиці приготування їжі 107

Духовка — догляд та чищення 110

Що робити, коли ... 113

Установка 114

Охорона довкілля 116

Може змінитися без оповіщення

ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Задля вашої безпеки і для забезпечення правильної роботи приладу прочитайте уважно цю інструкцію, перш ніж встановлювати прилад та користуватися ним. Завжди передавайте ці інструкції, коли переїжджаєте на нове місце і берете з собою прилад або коли його продаєте. Користувачі повинні бути повністю обізнані з роботою приладу та технікою безпеки при його експлуатації.

Виробник не несе відповідальності за будь-яку шкоду, спричинену неправильним встановленням або експлуатацією.

Безпека дітей і вразливих осіб

- Діти старше 8 років та особи зі зниже- ними фізичними, сенсорними чи Semi- хічними можливостями або браком до- свіду та знань можуть користуватися цим приладом, якщо вони перебува- ють під наглядом або отримали ін- структаж щодо безпечного користу- вання приладом і розуміють пов'язану з цим небезпеку. Не дозволяйте дітям гратися з приладом.

- Діти не повинні мати доступ до пакувальних матеріалів. Є ризик задушення.

- Тримайте дітей подалі від приладу. Існує ризик отримання травм або втрати дієздатності.

- Якщо прилад оснащений функцією "Блокування вмикання" або "Механічним замком", користуйтеся ними. Це дозволяє запобігти випадковому вми-

канню приладу дітьми або хатніми тваринами.

Загальні правила техніки безпеки

• Заборонено змінювати технічні характеристики приладу або вносити зміни в його конструкцію. Є ризик травмування та пошкодження приладу.
• Перш ніж починати користуватися приладом, видаліть усе пакування, рекламні етикетки та захисні плівки.
• Після кожного використання вимикайте конфорки.

Експлуатація

• Цей прилад призначений для застосування виключно у домашніх умовах.
• Не використовуйте прилад для зберігання речей.
• На залишайте прилад без нагляду під час роботи. У випадку пожежі вимкніть прилад. Гасіть полум'я за допомогою кришки від каструлі, ніколи не використовуйте для цього воду.

- Можно обпектися! Не кладіть на варильну поверхню металеві предмети, наприклад столові прибори кришки від каструль, оскільки вони можуть нагрітися.

- Якщо якісь предмети чи посуд впадуть на варильну поверхню, вона може пошкодитися.

- Кухонний посуд із чавуну, алюмінію або з пошкодженим дном може подряпати варильну поверхню при пересуванні.

• Якщо на поверхні з'явиться тріщина, від'єднайте прилад від електромережі, щоб уникнути ураження електричним струмом.
• Щоб запобігти пошкодженню посуду та варильної поверхні, не нагрівайте порожні каструлі та сковорідки.
• Не користуйтеся конфорками з порожнім кухонним посудом або без нього.
• Зміна кольору емалевого покриття духової шафи не впливає на ефективність роботи приладу. Гарантія при цьому зберігається.
• Не натискайте на дверцята приладу.
• Духова шафа під час роботи нагрівається. Існує ризик опіків. Користуйтеся рукавицями, коли вставляєте або виймаєте приладдя і посуд.
• Користувачі з імплантованими кардіо- стимуляторами мають слідкувати за тим, щоб відстань між верхньою части- ною їхнього тіла та ввімкненими індук- ційними конфорками була не меншою за 30 см.
• Під час експлуатації завжди тримайтеся на відстані від приладу, коли відчиняєте його дверцята (особливо при використанні функції приготування на парі). Це дасть можливість розсіятися парі або гарячому повітрю, що утворилися всередині.
• Для запобігання пошкодженню або зміні кольору емалі:

– не ставте будь-які предмети безпосередньо на дно приладу і не накривайте його алюмінієвою фольгою

– не наливайте гарячу воду безпосередньо в прилад

– не тримайте вологі страви і їжу у при- ладі після завершення їх приготу- вання

• Не користуйтеся приладом, коли він вологий. Забороняється користуватися приладом вологими руками.
• Не тримайте в приладі після приготування страви і їжу, що містять вологу, тому що волога може пошкодити емаль або потрапити всередину приладу.

• Не ставте і не зберігайте займисті рідини та матеріали або плавкі предмети (виготовлені з пластмаси чи алюмінію) на приладі чи біля нього.

• У шухляді під духовою шафою можна зберігати тільки жаростійке приладдя. Не кладіть туди займисті матеріали.

• Вентиляційний отвір духової шафи, розташований у центрі позаду варильної поверхні, завжди має залишатися вільним для забезпечення вентиляції духової шафи.

Обережно! Скляна кришка від нагрівання може тріснути. Перш ніж закривати кришку, вимкніть усі конфорки.

Догляд і чищення

• Перш ніж виконувати технічне обслуговування, вимкніть прилад і вийміть вилку з розетки. Переконайтеся, що прилад охолонув.
• Утримуйте духовку постійно чистою. Жир або залишки їжі, що накопичилися, можуть призвести до пожежі.
• Регулярне чищення дозволяє запобігти псуванню матеріалу, з якого виготовлено поверхню.
• Для миття приладу користуйтеся ли- ше водою з милом. Гострі предмети, абразивні засоби для чищення та за- соби для видалення плям можуть пош- кодити прилад.
• Забороняється чистити прилад струменем пари або водою під високим тиском.
• Не користуйтеся для чищення скля- них дверцят духовки абразивними за- собами або металевими шкребками. Жаростійка поверхня внутрішнього скла може розколотися і розбитися.
• Перш ніж чистити скляні панелі, переконайтеся, що вони охололи. Є ризик пошкодження скла.
• Будьте обережні, від'єднуючи дверцята від духовки: дверцята важкі!
• Коли скляні панелі дверцят пошкоджені, вони втрачають міцність і можуть тріснути. Ви повинні їх замінити. Для отримання докладніших інструкцій зверніться до Сервісного центру.
• Якщо ви користуєтеся аерозолями для чищення духовок, обов'язково дотримуйтеся інструкцій виробника. Ніколи не розпиляйте аерозолі на фільтр для жиру (якщо він встановле-

ний), нагрівальні елементи та сенсор термостата.

• Під час піролітичного чищення (якщо воно передбачене) під дією бруду, що в'ївся, може змінитися колір поверхні.
• Не намагайтесь чистити каталітичну емаль (якщо вона є).
• Будьте обережні, коли замінюєте лампу в духовці. Існує ризик електричного удару!

Установка

• Прилад дозволяється встановлювати, підключати та ремонтувати лише фахівцям авторизованого сервісного центру.
• Неухильно дотримуйтеся законів, розпоряджень, директив та норм, що діють у країні, де ви користуєтеся приладом (правила техніки безпеки, положення про належну переробку для повторного використання, правила безпеки при роботі з електрикою/газом і т.п.)!
• Якщо не дотримуватися цих вказівок, то у випадку пошкоджень ви втратите право на гарантію.
• Переконайтеся, що прилад не пошкоджено під час транспортування. Підключати пошкоджений прилад заборонено. Якщо необхідно, зверніться до постачальника.
• Забороняється встановлювати прилад поблизу вогненебезпечних матеріалів (таких як занавіски, рушники тощо).
  • Перед тим, як користуватися приладом, зніміть з нього все пакування.
• Цей прилад важкий. Будьте обережні, коли пересуваєте його. Завжди користуйтеся рукавицями. Ніколи не пересувайте прилад, тримаючись за варильну поверхню або ручку духовки.
• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи пристроїв!
• Попередження! Не встановлюйте плиту на додатковий плінтус або підставку, щоб вона стояла вище. Це збільшує ризик перекидання плити!

Підключення до електромережі

• 1= Прилад має бути заземленим.

• Перевірте, чи відповідає інформація про електричні параметри, вказані на табличці з паспортними даними, напрузі і типу електроживлення у електромережі вашого будинку.
• Завжди користуйтеся правильно встановленою протиударною розеткою.
• Не користуйтеся розгалужувачами, розподільниками, подовжувачами. Є ризик виникнення пожежі.
• Не замінюйте і не змінюйте електричний кабель самостійно. Зверніться до Сервісного центру.
• Прилад повинен мати пристрій для електромонтажу, який забезпечує від'єднання всіх контактів приладу від електромережі, при цьому відстань між контактами має становити не менше 3 мм.
• Подбайте про те, щоб вилка і кабель не були здавлені або пошкоджені задньою частиною приладу.
  • Перевірте, щоб після встановлення духовки було забезпечено доступ до штепсельної вилки.
• Не тягніть за шнур живлення, щоб від- ключити прилад від мережі. Завжди виймайте з розетки саму вилку.
• Ви повинні мати належні ізоляційні пристрої: лінійний роз'єднувач, запобіжники (запобіжники, що вгвинчуються, необхідно викрутити з патрона), запобіжники витоку струму в землю та контактори.
• Інформація про напругу вміщена на табличці паспортних даних.

Підключення до джерела газу

• Подбайте про належну вентиляцію до- вкола приладу. Брак доступу повітря може призвести до того, що кисню бу- де недостатньо.
• Переконайтесь у тому, що газ, що подається, відповідає типу газу, вказаному на табличці з технічними даними - див. розділ "Опис приладу".

• Цей прилад не підключений до пристрою, що видаляє продукти згорання. Він має бути встановлений і підключений відповідно до чинних нормативних документів. Особливу увагу необхідно приділити дотриманню вимог щодо вентиляції.

• Користування газовим приладом для готування страв призводить до підвищення температури та вологості повітря у приміщенні, в якому він встановлений. Подбайте про належну вентиляцію в кухні: тримайте природні вентиляційні отвори відкритими або встановіть механічний прилад для вентиляції (механічну витяжку).

• У разі інтенсивного користування при- ладом упродовж довгого часу необхід- на підвищена вентиляція (наприклад,

шляхом відкривання вікна або збільшення рівня механічної вентиляції, якщо вона є).

Технічне обслуговування

- Ремонтувати прилад дозволяється тільки фахівцям уповноваженого сервісного центру. Використовуйте лише оригінальні запасні частини. Зверніться до уповноваженого сервісного центру.

ОПИС ВИРОБУ

Загальний огляд

1 2 3 4 5 6 7 8 9 10 11 12 32

1 Панель керування
2 Світловий індикатор температури
3 Кнопка генератора запалювання
4 Ручки керування варильною поверх- нею
5 Перемикач функцій духової шафи
6 Ручка термостата духової шафи
7 Дифровий дисплей
8-риль
9 Пампа духової шафи
10 Вентилятор
11 Табличка з технічними даними
12 Напрямна рейка

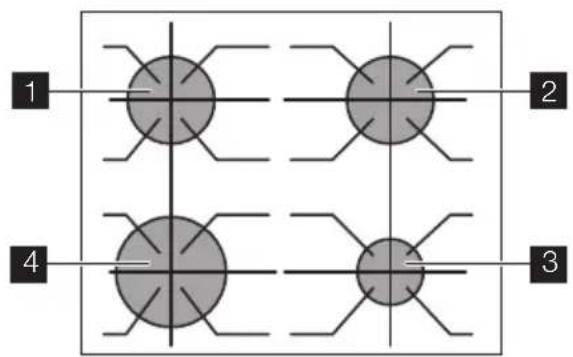

Схема поверхні з конфорками

1 2 4 3

1 Конфорка середньої швидкості
2 Конфорка середньої швидкості
3 Допоміжна конфорка
4 Швидка конфорка

Аксесуари

• Поличка духовки
  Для посуду, форм для випічки, смаженини.
  • Плоске деко для випікання
  Для випікання пирогів та печива.

• Глибоке деко для смаження
Для випікання і смаження або в якості піддону для збирання жиру.
• Шухляда
Під внутрішньою камерою духової ша- фи знаходиться шухляда.

! Попередження! Під час роботи приладу шухляда може нагріватися.

i Перш ніж починати користуватися приладом, зніміть усе пакування, в тому числі і те, яке перебуває усередині приладу. Не знімайте табличку з паспортними даними.
Обережно! Відкриваючи дверцята духовки, завжди беріться за ручку по центру.

Встановлення часу

Духовка працює лише за умови, що встановлений час.

12.00

Коли ви підключаєте прилад до електро- мереж або у разі перебоїв у постачанні електроенергії, автоматично починає блимати індикатор функції "Час".

Встановлювати поточний час необхідно за допомогою кнопок " + " або " - ".

Приблизно через 5 секунд блимання припиниться, і на дисплеї відобразяться встановлений час доби.

i Щоб змінити час, ви не повинні на- лаштовувати автоматичну функцію (Тривалість → або Кінець →) од- ночасно.

Перше чищення

• Вийміть з приладу усе приладдя.
- Перед першим використанням почи- стіть прилад.

Важливо! Дивіться розділ "Догляд та чистка".

Розігрівання

Встановіть режим — та виставте максимальну температуру і дайте духовці попрацювати протягом 45 хвилин, щоб випалити всі залишки з внутрішньої поверхні духовки. Аксесуари можуть нагрітися до вищої, ніж за звичайного користування, температури. Під час цього процесу може з'явитися неприємний запах. Це цілком нормально. Обов'язково добре провітрюйте приміщення.

ВАРИЛЬНА ПОВЕРХНЯ — ЩОДЕННЕ КОРИСТУВАННЯ

Запалення пальника

! Попередження! Будьте дуже обережні, коли користуєтеся відкритим вогнем у кухні. Виробник знімає з себе всю відповідальність у разі неправильного користування вогнем
i Пальник необхідно завжди запалювати до того, як ставити посуд на конфорку.

Як запалити пальник:

1. Натисніть і утримуйте кнопку генерування іскри ☆ .

2. Поверніть ручку проти годинникової стрілки на максимум 🔒.

3. Відпустіть кнопку генерування іскри, але утримуйте ручку в тому самому положенні впродовж близько 5 секунд; це дозволить термопарі розігрітися. Якщо цього не станеться, подача газу буде перервана.

4. Після того, як полум'я розгориться, відкоригуйте його.
   Якщо після кількох спроб пальник не загориться, перевірте, чи правильно стоїть розсікач і кришечка.

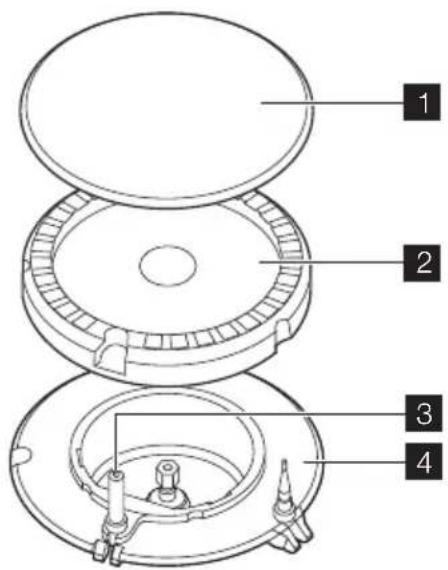

1 2 3 4

1 Кришечка пальника
2Розсікач
3 Свіча запалювання
4Термопара

! Попередження! Не тримайте ручку керування натиснутою протягом більше 15 секунд.

Якщо конфорка не запалюється через 15 секунд, відпустіть ручку керування, поверніть її в положення «вимкнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

Важливо! Пальник можна запалювати і не користуючись електропідпалом

(напр., коли в кухні немає електрики). Щоб це зробити, піднесіть полум'я до пальника, натисніть на відповідну ручку і поверніть її проти годинникової стрілки на максимальну подачу газу.

Якщо пальник випадково згласне, поверніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.
Генератор іскри може спрацювати автоматично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться електропостачання після перебоїв. Це нормально.

Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ ●.

! Попередження! Завжди спершу прикручуйте полум'я або вимикайте пальник, а вже потім знімайте з нього посуд.

Скляна кришка від нагрівання може тріснути. Перш ніж закривати кришку, вимкніть усі конфорки.

Економія електроенергії

• По можливості завжди накривайте ка- струлі кришкою.
• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні.

Користуйтеся каструлями та сково- рідками, дно яких відповідає розмі- рам конфорки.

Конфорка Діаметр каструлі
Швидка кон-форка	180-260 мм

Конфорка Діаметр каструлі
Конфорка середньої швидкості	120-220 мм
Допоміжна конфорка	80-160 мм

Дно посуду має бути якомога більш тов- стим і рівним.

ВАРИЛЬНА ПОВЕРХНЯ — ДОГЛЯД ТА ЧИЩЕННЯ

! Попередження! Вимкніть прилад і дайте йому охолонути, перш ніж чистити його.
! Попередження! 3 міркувань безпеки не чистіть прилад струменем пари або водою під високим тиском.
! Попередження! Не використовуйте абразивні засоби, сталеві мочалки або кислоти, бо вони можуть пошкодити поверхню приладу.
- Щоб очистити емальовані частини, кришечку та розсікач, помийте їх теплою мильною водою.
- Частини з високоякісної сталі помийте водою, а потім витріть м'якою сухою ганчіркою.

• Підставки під посуд не можна мити в посудомийній машині; їх треба мити вручну.
  • Переконайтеся, що ви правильно встановили підставки після їх миття.
• Щоб пальники працювали правильно, подбайте про те, щоб підставки були правильно центровані.
• Будьте дуже обережні, замінюючи підставки для посуду, щоб запобігти пошкодженню варильної поверхні.
  Помивши прилад, витріть його м'якою ганчіркою.

ДУХОВКА — ЩОДЕННЕ КОРИСТУВАННЯ

Включення та виключення духовки

1. Поверніть ручку керування функціями духовки на потрібну функцію.

2. Поверніть ручку керування температурним режимом на потрібну температуру. Індикатор температури світиться, коли збільшується температура в духовці.

3. Щоб вимкнути духовку, поверніть ручку функцій духовки і ручку температури в положення Off (Вимк.).

Запобіжний термостат

Щоб запобігти небезпечному перегріванню (через неправильне користування приладом або дефект складових), духовка оснащена термостатом, який вимикає подачу електроенергії. Коли температура знизиться, духовка знову ввімкнеться автоматично.

Функції духової шафи

Функція духової шафи Призначення
[ЗУ5Z]	Вимкнено Прилад вимкнений.
	Лампа духовоїшафи	Включається незалежно від того, чи вибрана якась функція готування.
[ДНW3]	Традиційне при-готування	Використовується верхній і нижній нагрівальний елемент. Смаження і випікання на одному рівні духової шафи.
	Нижній нагріваль-ний елемент	Тепло надходить тільки від нижньої частини духової шафи. Для випікання коржів для торта з хрусткою або твердою основою.
	Внутрішній гриль	Для запікання невеликої кількості виробів пласкої форми посередині гриля. Для приготування грінок.
	Повний гриль	Гриль вмикається повністю. Для запікання на грилі великої кількості виробів пласкої форми. Для приготування грінок.

Функція духової шафи Призначення

	Піца	Для випікання на одному рівні з отриманням рум'янішої скоринки та хрумкої основи. Зменште температуру духовки (20-40°C) порівняно з функцією «Традиційне приготування».
	Готування з допомогою вентилятора	Дозволяє одночасно смажити чи смажити й пекти страви, що готуються за однакової температури, на декількох поличках без змішування запахів.
	Розморожування	Розморожування заморожених продуктів. Ручка термостата має бути в положенні «вимкнено».

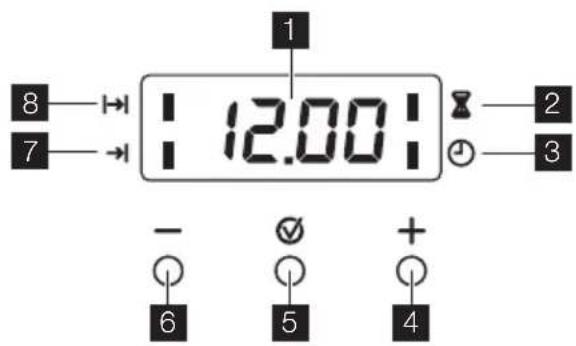

Дисплей

8 7 12.00 - 6 5 + 4 2 3

Налаштування функцій годинника

12.05

1. Натискайте на кнопку вибору знову і знову, доки не почне блимати індика- тор потрібної вам функції.
2. Щоб налаштувати час для функцій Таймер 📁 , Тривалість I—або Кі-

Функція годинника Призначення
	Час доби Показує час. Щоб встановити, змінити або перевірити час.
	Таймер Служить для зворотного відліку часу.Після закінчення заданого періоду лунає звуковий сигнал.Ця функція не впливає на роботу духової шафи.
I→I	Тривалість Для налаштування тривалості роботи духової шафи.
→I	Кінець Щоб встановити час виключення функції духовки.

Функції Тривалість → кінець → можна встановлювати одночасно, якщо духовка має включитися і виключитися автоматично пізніше. У

1.ндикатори функцій
2 Табло часу
3 ндикатори функцій
4 Кнопка «+»
5 Кнопка вибору
6 Кнопка «-»

нець →|, користуйтеся ннопками " + " або " - ".

Загориться індикатор відповідної функції

Коли відповідний період часу мине, індикатор функції почне блимати і лу- натиме звуковий сигнал упродовж 2 хвилин.

i При налаштуванні функцій Тривалість I→I та Кінець →духовка вимикається автоматично.
3. Щоб виключити сигнал, натисніть будь-яку кнопку.

цьому разі спершу налаштуйте функ- цію Тривалість |→|, а потім - Кінець →|.

Скасування функцій годинника

1. Натискайте кнопку вибору знову і знову, доки не почне блимати індикатор потрібної функції.

2. Натисніть і утримуйте кнопку " -". Через кілька секунд функція годинника буде скасована.

! Попередження! Під час готування дверцята духовки тримайте завжди зачиненими, навіть якщо ви готуєте на грилі.

i Щоб уникнути пошкодження емалі, не ставте дека, казанки тощо на дно духовки.

Коли переміщуєте або встановлюєте аксесуари, будьте обережні: намагайтеся не пошкодити емаль духовки.

• Духовка має чотири рівні для поличок: Рахувати рівні потрібно, починаючи з дна.
• Ви можете готувати різні страви одночасно на двох рівнях. Поставте полички на рівні 1 та 3.
• Духовка оснащена спеціальною системою, яка забезпечує циркуляцію повітря і постійне повторне використання пари. Ця система дозволяє готувати у насиченому парою середовищі. Стра-ва стає м'якою всередині і з хрусткою скоринкою зовні. Завдяки цьому часго-тування скорочується, а кількість спожитої енергії зводиться до мінімуму.
• У приладі або на склі дверцят може конденсуватися волога. Це нормально. Відкриваючи дверцята під час роботи приладу, завжди ставайте подалі від нього. Щоб зменшити конденсацію, прогрійте духовку впродовж 10 хвилин перед початком готування.
• Щоразу після користування приладом витирайте вологу.

Випікання тістечок

- Для випікання тістечок найкраще під- ходить температура від 150 °C до 200 °C.

• Перед випікання прогрійте духовку впродовж близько 10 хвилин.
- Відчиняти дверцята духовки можна ли- ше тоді, коли мине 3/4 встановленого часу готування.
- Якщо ви печете на двох рівнях одночасно, залишайте один рівень між ними порожнім.

Готування м'яса та риби

• Не готуйте м'ясні страви, якщо вага шматка м'яса менша за 1 кг. Якщо готувати надто малу кількість, то м'ясо стане надміру сухим.
• Щоб червоне м'ясо було добре приготовленим ззовні і соковитим усередині, встановіть температуру на 200 °C-250 °C.
• Для білого м'яса, птиці та риби встановіть температуру на 150°C-175°C.
• Якщо страва дуже жирна, користуйтеся піддоном, щоб запобігти утворенню плям, які буде важко видалити.
• Перш ніж різати приготовлене м'ясо, дайте йому постояни приблизно 15 хвилин, щоб з нього не витікав сік.
• Щоб запобігти утворенню надто великої кількості диму в духовці під час сма- ження, налийте у піддон трохи води. Щоб не дати диму конденсуватися, до- давайте воду щоразу, коли вона випа- ровується.

Тривалість готування

Тривалість готування залежить від типу продуктів, їхньої консистенції та об'єму. Готуючи, перший час слідкуйте за готовністю страв. Визначте найкращі налаштування (температурний режим, тривалість готування тощо) для свого посуду, рецептів та кількостей продуктів, які ви готуєте у приладі.

ТАБЛИЦІ ПРИГОТУВАННЯ ЇЖІ

Таблиці випікання та смаження ПИРОГИ

ТИП СТРАВИ	Традиційне при-готування		Готування з до-помогою венти-лятора		Трива-лість готу-вання(хвилин)	Для заміток
	Рі-вень	Тем-перату-ра (°C)	Рі-вень	Темпе-ратура(°C)
Збиті суміші	2	170	2 (1 i 3)	160	45-60	У формі для випічки
Вироби з пісоч-ного тіста	2 170	2 (1 i 3)	160 24-34	У формі для випічки
Сирний пиріг	1	170	2	160	60-80	У формі діаметром 26 см
Яблучний пи-ріг	1 170	2 лівий	+ пра-вий	160 100-120 2 форми для випічки діа-метром 20 см на полицідухової шафи
Листковий пи-ріг	2 175	2 150 60-80	На пласкому деко
Пиріг з варен-ням	2 170	2 160 30-40	У формі діаметром 26 см
Фруктовий торт	2 170	2 155 60-70	У формі діаметром 26 см
Бісквіт (бісквіт без жиру)	2 170	2 160 35-45	У формі діаметром 26 см
Різдвяний кекс/пиріг із со-ковитими фруктами	2 170	2 160 50-60	У формі діаметром 20 см
Кекс із родзин-ками	2 170	2 160 50-60	У формі для випічки хлі-ба 1)
Тістечка	3	170	3 (1 i 3)	160	20-30	На пласкому деко
Дрібні хлібобу-лочні вироби	3 150	3 150 20-30				На пласкому деко 1)
Безе	3	100	3	100	90-120	На пласкому деко
Здобні булоч-ки	3 190	3 180 15-20				На пласкому деко 1)
Заварне тісто	3	190	3	180	25-35	На пласкому деко 1)
Пироги з на-чинкою	3 180	2 170 45-70	У формі діаметром 20 см
Сандвіч «Вік-торія»	1 або 2	180	2	170	40-55	Лівий + правий у формідіаметром 20 см

1) Попередньо прогрійте духову шафу протягом 10 хвилин.

ХЛІБ І ПІЦА

ТИП СТРАВИ	Традиційне при-готування		Готування з до-помогою венти-лятора		Трива-лість готу-вання (хвилин)	Для заміток
	Рі-вень	Тем-перату-ра (°C)	Рі-вень	Темпе-ратура (°C)
Білий хліб	1	190	1	190	60-70	1-2 буханки, 500 г одна буханка 1)
Житній хліб	1	190	1	180	30-45	У формі для випічки хліба
Булочки	2	190	2 (1 i 3)	180	25-40	6-8 штук на пласкому де-ко 1)
Піца 1 190 1 190	20-30					У глибокій жаровні 1)
Коржики	3	200	2	190	10~20	На пласкому deco 1)

1) Попередньо прогрійте духову шафу протягом 10 хвилин.

ВІДКРИТИЙ ПИРІГ ІЗ ФРУКТАМИ

ТИП СТРАВИ	Традиційне при-готування		Готування з до-помогою венти-лятора		Трива-лість готу-вання (хвилин)	Для заміток
	Рі-вень	Тем-перату-ра (°C)	Рі-вень	Темпе-ратура (°C)
Пиріг з мака-ронного тіста	2	180	2	180	40-50	У формі
Овочевий пи-ріг	2	200	2	175	45-60	У формі
Пиріг з начин-кою	1	190	1	190	40-50	У формі
Лазанья	2	200	2	200	25-40	У формі
Трубочки з ті-ста з начинкою	2	200	2	190	25-40	У формі
Йоркширський пудинг	2 220	2 210 20-30				6 форм для пудингу 1)

1) Попередньо прогрійте духову шафу протягом 10 хвилин.

М'ЯСО

ТИП СТРАВИ	Традиційне при-готування		Готування з до-помогою венти-лятора		Трива-лість готу-вання(хвилин)	Для заміток
	Рі-вень	Тем-перату-ра (°C)	Рі-вень	Темпе-ратура(°C)
Яловичина	2	200	2	190	50-70	На решітці в глибокій жа-ровні
Свинина	2	180	2	180	90-120	На решітці в глибокій жа-ровні
Телятина	2	190	2	175	90-120	На решітці в глибокій жа-ровні
Англійський ростбіф (з кров'ю)	2	210	2	200	44-50	На решітці в глибокій жа-ровні
Англійський ростбіф (по-мірно засма-жений)	2	210	2	200	51-55	На решітці в глибокій жа-ровні
Англійський ростбіф (до-бре засмаже-ний)	2	210	2	200	55-60	На решітці в глибокій жа-ровні
Свинина, ло-патка	2 180	2 170 120-150 У глибокій жаровні
Свинина, го-мілка	2	180	2	160	100-120	2 шматки у глибокій жа-ровні
Ягнятина	2	190	2	190	110-130	Ніжка
Курка	2	200	2	200	70-85	Тушка у глибокій жаровні
Індичка	1	180	1	160	210-240	Тушка у глибокій жаровні
Качка	2	175	2	160	120-150	Тушка у глибокій жаровні
Гуска	1	175	1	160	150-200	Тушка у глибокій жаровні
Кріль	2	190	2	175	60-80	Нарізаний шматками
Заєць	2	190	2	175	150-200	Нарізаний шматками
Фазан	2	190	2	175	90-120	Тушка у глибокій жаровні

РИБА

ТИП СТРАВИ	Традиційне при-готування		Готування з до-помогою венти-лятора		Трива-лість готу-вання(хвилин)	Для заміток
	Рі-вень	Тем-перату-ра (°C)	Рі-вень	Темпе-ратура(°C)
Форель/морсь-кий лящ	2	190	2 (1 i 3)	175	40-55	3-4 рибини
Тунець/лосось	2	190	2 (1 i 3)	175	35-60	4-6 шматочків філе

Готування на грилі

i Перед готуванням прогрійте порож- ню духовку впродовж 10 хвилин.

ТИП СТРАВИ Кіль-кість шматків	Кількість		Приготування на грилі		Час готування у хвили-нах1-й бік 2-й бік
	г		Рівень	Темпера-тура (°C)
Стейки з філе	4	800	3	250	12-15	12-14
Стейки з яловичи-ни	4 600	3 250 10-12	6-8
Сосиски 8 / 3 250 12-15	10-12
Відбивні зі свини-ни	4 600	3 250 12-16	12-14
Курка (розділена навпіл)	2 1000	3 250 30-35	25-30
Кебаб	4	/	3	250	10-15	10-12
Куряча грудка	4	400	3	250	12-15	12-14
Гамбургер	6	600	3	250	20-30
Рибне філе	4	400	3	250	12-14	10-12
Тости з бутер-бродною начин-кою	4-6	/	3	250	5-7	/
Грінка	4-6	/	3	250	2-4	2-3

Пица

i Попередньо прогрійте духовку протягом 10 хвилин, перш ніж готувати.

ТИП СТРАВИ	Режим "Піца"		Час готування у хвилинах	ПРИМІТКИ
	Рівень	Температура (°C)
Піца, велика	1	200	15~25	на пласкому деці
Піца, маленька	1	200	10~20	на пласкому деці чи на решітці духо-вої шафи
Булочки	1	200	15~25	на пласкому деці

ДУХОВКА — ДОГЛЯД ТА ЧИЩЕННЯ

• Помийте передню панель приладу теплою водою з миючим засобом за допомогою м'якої ганчірки.
• Для чищення металевих поверхонь використовуйте звичайний засіб для чищення.
• Чистіть камеру духової шафи після кожного використання. Таким чином легше видалити бруд, і він не пригорає.

• Стійкий бруд видаляйте за допомогою спеціальних засобів для чищення духових шаф.

• Чистіть всі аксесуари духової шафи (теплою водою з миючим засобом за допомогою м'якої ганчірки) після кожного використання і дайте їм висохнути.

• Якщо у вас є аксесуари з антипригарним покриттям, не чистіть їх агресивними миючими засобами, предметами з гострими краями або в посудомийній машині. Це може пошкодити антипригарне покриття!

Поличка у духовій шафі

Щоб полегшити чищення, опорні рейки можна зняти:

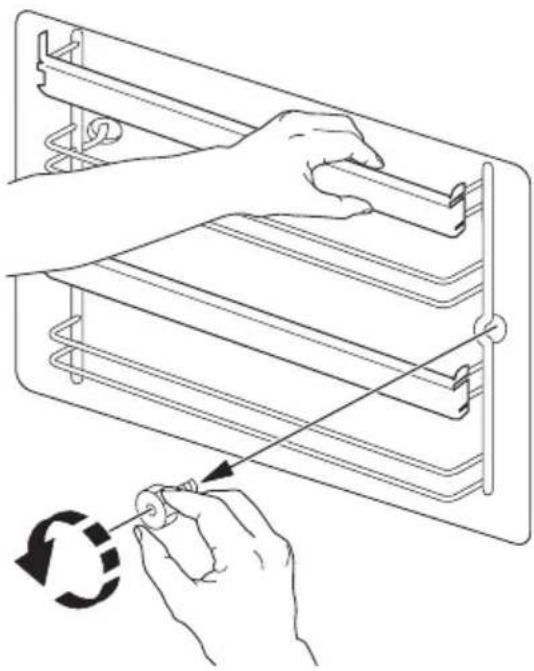

1. Викрутіть передній гвинт, підтримую- чи опорну рейку іншою рукою.

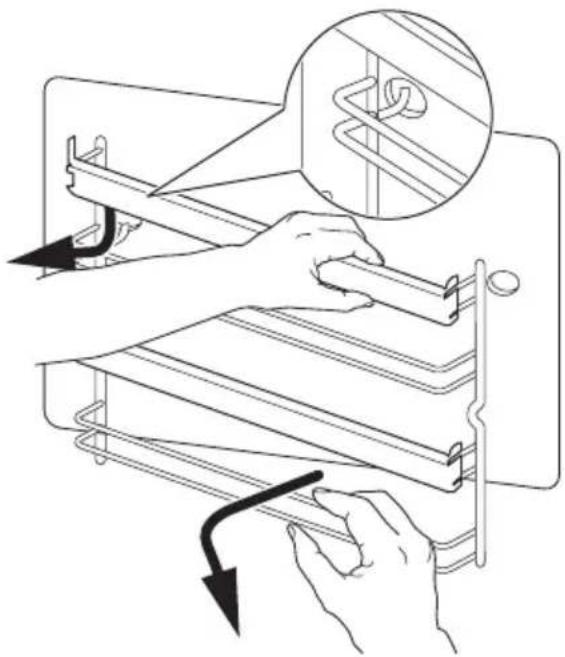

1. Потягніть опорну рейку від бічної стінки і зніміть рейку.

Встановлення опорних рейок

Вставляйте опорні рейки у зворотній послідовності.

Важливо! Подбайте, щоб фіксатори на телескопічних рейках були спрямовані вперед.

Миття дверцят духовки

Дверцята духовки мають дві панелі із скла, встановлені одна за одною. Щоб легше було мити, зніміть дверцята духовки та внутрішні скляні панелі.

! Попередження! Дверцята духовки можуть зачинитися, якщо ви намагатиметеся зняти внутрішню скляну панель, коли дверцята не демонтовані.
! Попередження! Перш ніж починати мити скляні дверцята, переконайтеся, що скло охололо. Існує ризик того, що скло трісне.
! Попередження! Коли скло дверцят пошкоджене або має подряпини, скло стає слабким і може тріснути. Щоб запобігти цьому, його треба замінити. За докладнішими інструкціями зверніться в місцевий Сервісний центр.

Як зняти дверцята духовки і скляну панель

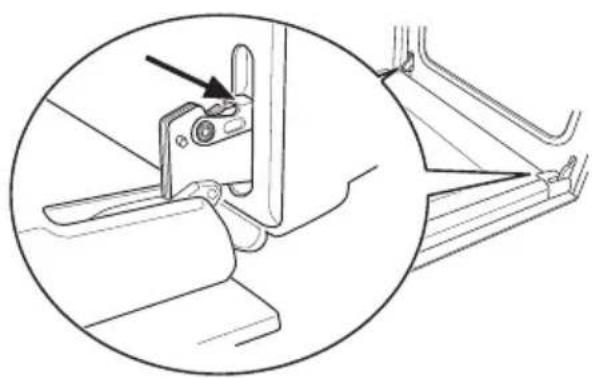

1. Повністю відчиніть дверцята і візьміться за зависи.

1. Поверніть рукоятки на двох завісах.

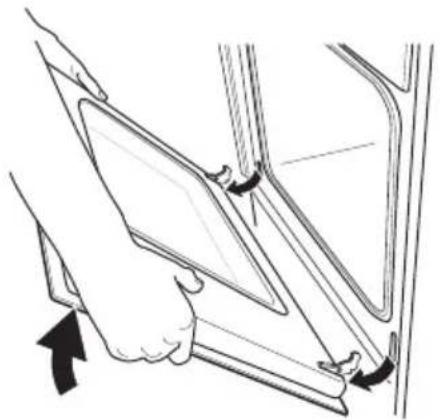

1. Зачиніть дверцята духовки до першого положення (наполовину). Потім по-тягніть уперед і вийміть їх.

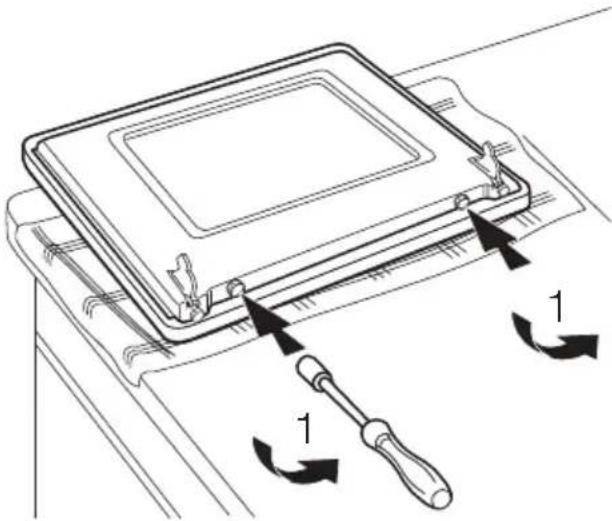

1. Покладіть дверцята на стійку поверх- ню, захищену м'якою тканиною. За допомогою викрутки відкрутіть 2 гвинти з нижнього боку дверцят

Важливо! Не вивільняйте гвинти

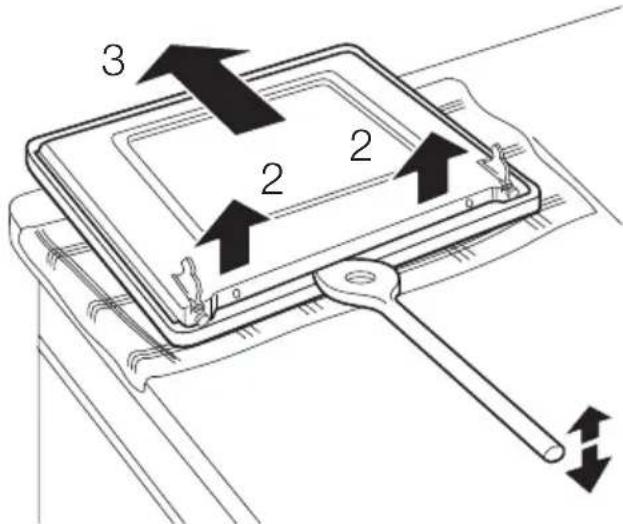

1. За допомогою дерев'яної або пластикової чи іншої аналогічної лопатки відкрийте внутрішні дверцята Тримайте зовнішні дверцята і штовхніть внутрішні дверцята проти верхнього краю дверцят

1. Підніміть внутрішні дверцята

2. Помийте внутрішній бік дверцят Помийте скляну панель водою з милом. Ретельно її витріть.

! Попередження! Скляну панель можна мити лише водою з милом. Абразивні засоби, плямовивідники та гострі предмети (напр., ножі чи шкребки) можуть пошкодити скло.

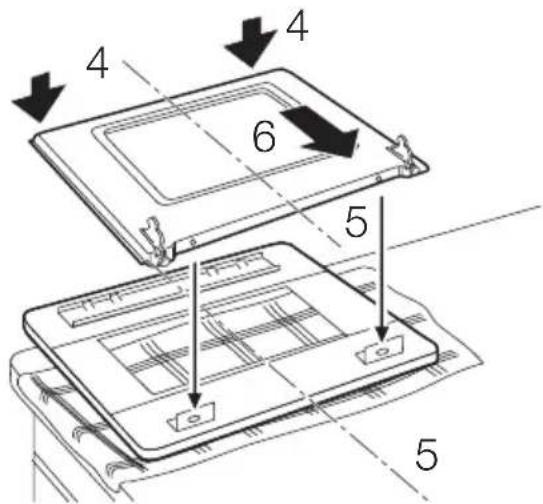

Як встановити назад дверцята і скляну панель

Завершивши миття, встановіть дверця- та духовки на місце. Щоб це зробити, ви- конайте ті самі дії в зворотному порядку.

4 4 6 5 5

i Прилади з алюмінію або нержавію- чої сталі

Дверцята духовки мийте лише вологою губкою. Витирайте їх м'якою ганчіркою.

Не користуйтеся сталевими мочалками, кислотами або абразивними матеріалами, бо вони можуть пошкодити поверхню духовки. Під час миття панелі керування духовки дотримуйтесь таких самих пересторог

Лампа освітлення духової шафи

! Попередження! Існує ризик враження електричним струмом!

Перш ніж замінити лампу освітлення духової шафи:

• Вимкніть духову шафу.

- Викрутіть запобіжники на електрощиті або вимкніть рубильник.

i Підстеліть тканину на дно духової шафи, щоб не розбити лампу освітлення духової шафи і скляний плафон.

Заміна лампочки / миття скляного ковпачка

1. Поверніть скляний ковпачок проти годинникової стрілки і зніміть його.
2. Помийте скляний ковпачок.
3. Замініть лампочку духовки на підходящу лампочку, що витримує температуру 300°C.
4. Встановіть на місце скляний ковпа- чок.

ЩО РОБИТИ, КОЛИ ...

Проблема Можнова причина Спосіб усунення
Під час запалювання газу відсутня іскра	Не подається електроенергія	Переконайтеся, що прилад підключений і увімкнене живлення.
Під час запалювання газу відсутня іскра	Не подається електроенергія	Перевірте запобіжник в електромережі своєї оселі.
Під час запалювання газу відсутня іскра	Кришка й корона конфорки розміщені нерівно	Переконайтеся, що кришка й корона конфорки встановлені правильно.
Полум'я згасає одразу після запалювання	Термопара достатньо не нагрівається	Після запалювання утримайте ручку натиснутою приблизно 5 секунд.
Кільце газу горить нерівно-мірно	Корона конфорки забита залишками їжі	Перевірте, чи не заблокована форсунка, а в корону конфорки не потрапили залишки їжі.
Прилад не працює Спрацював	запобіжник на електрощиті	Перевірте запобіжник. Якщо запобіжник спрацював де-кілька раз, викличте кваліфікованого електрика.
Духова шафа не нагрівається	Духова шафа не увімкнена	Увімкніть духову шафу
Духова шафа не нагрівається	Не настроєні необхідні параметри	Перевірте параметри
Лампочка духової шафи не працює	Лампочка перегоріла Замініть	лампочку
На дисплеї відображається «12.00» і «LED»	Була припинена подача електроенергії	Знову настройте годинник
На страві та на поверхні камери духової шафи осідає пара або конденсат	Страва залишалася в духовій шафі надто довго	Не залишайте приготовані страви в духовій шафі до-вше 15-20 хвилин

Якщо не вдається знайти рішення само- тужки, звертайтеся до магазину або сер- вісного центру.

Попередження! Ремонтувати прилад має кваліфікований електрик або інша компетентна особа.

Важливо! Якщо ви користувалися приладом неправильно, то вам доведеться оплачувати візити майстра сервісного центру або продавця навіть на протязі гарантійного періоду.

Якщо не вдається знайти рішення само- тужки, звертайтеся до магазину або сер- вісного центру.

Ці дані необхідні, щоб можна було швидко і правильно допомогти вам. Вони вказані на табличці з технічними даними (див. розділ «Опис виробу»).

• Опис моделі ......
  • Номер виробу (PNC) ......
• Серійний номер (S.N.) ......

Вказівка для приладів з металевою передньою частиною

Якщо відкрити дверцята під час випікання або смаження чи одразу після завершення цього процесу, то на склі може конденсуватися пара.

УСТАНОВКА

Важливо! Спершу уважно прочитайте розділ "Інформація з техніки безпеки".

Технічні дані

Прилад класу 2, підklасу 1 та класу 1.

Габарити
Висота 850 мм
Ширина 600 мм
Глибина 600 мм
Камера духовки 53 л
Категорія газу II2H3B/P

Постачання газу G20(2H) 20 мбар

Діаметри обвідних клапанів

Конфорка ∅ обвідного клапану в 1/100 мм
Допоміжна конфор-ка	28
Конфорка середньої швидкості	32
Швидка конфорка 42

Газові конфорки

КОН-ФОРКА	ЗВИЧАЙ-НА ПО-ТУЖНІСТЬкВт кВт	ЗНИЖЕ-НА ПО-ТУЖ-НІСТЬ	ЗВИЧАЙНА ПОТУЖНІСТЬ
			ПРИРОДНИЙ ГАЗG20 (2H) - 20 mbar		СКРАПЛЕНИЙ ГАЗ(бутан/пропан) G30/31-30 mbar
			форс.1/100 мм	м3/год	форс.1/100 мм	г/годG30 G31
Допоміж-на кон-форка	1,0 0,33	70 0,095 50	72 71
Конфор-ка се-редньоїшвидко-сті	2,0	0,45	96	0,190	71	145	143
Швидкаконфорка	3,0 (при-родний газ)2,8 (скра-плений газ)	0,75	119	0,286	86	204	200

Газові пальники G20 13 мбар — лише для Росії

КОНФОРКА ЗВИЧАЙНА ПОТУЖНІСТЬкВт кВт інж.	ЗНИЖЕНА ПО-ТУЖНІСТЬ1/100 мм м3/год	ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗG20 13 мбар
Допоміжна кон-форка	0,9 0,33 80 0,095
Конфорка се-редньої швидко-сті	1,4 0,45 105 0,148
Швидка конфор-ка	1,9 0,75 120 0,20

Підключення газу

Оберіть нерухоме з'єднання або використовуйте гнучку трубу з високоякісної сталі відповідно до чинних нормативних документів. Якщо ви користуєтеся металевими трубами, дбайте про те, щоб во- ни не були в контакті з рухомими частинами і не були передавлені.

Під'єднання за допомогою гнучких неметалевих труб

Якщо є можливість добре контролювати підключення по всій його довжині, то можна користуватися гнучкою трубою. Гнучка труба має бути надійно зафіксована за допомогою хомутів.

Встановлення: підключайте за допомогою гумового труботримача. Обов'язково встановіть ущільнювальну прокладку. Потім продовжуйте підключення до мережі постачання газу. Гнучка труба готова для застосування, якщо:

– вона не може нагрітися до температури, вищої за кімнатну температуру - максимум 30°C;
– вона не довша за 1500 мм;
– на ній немає вентилів;
– вона не розтягується і не перекру- чується;
– вона не контактує з гострими краями або кутами;
– її стан можна легко перевірити. Контроль за станом гнучкої труби включає:
– перевірку наявності тріщин, розрізів, ознак горіння на обох кінцях та по всій довжині;

– перевірку того, що матеріал не потвердішав, а зберіг еластичність;
– перевірку відсутності іржі на хомутах;
– перевірку терміну придатності.

У разі наявності одного чи більше видимих дефектів не ремонтуйте трубу, а замініть її.

Важливо! По завершенні встановлення переконайтеся в правильності ізоляції всіх з'єднань. Користуйтеся мильним розчином, а не полум'ям!

Рампа подачі газу розташована на задній стороні від панелі керування.

! Попередження! Перш ніж підключати газ, вийміть вилку з електричної розетки або вимкніть запобіжник на щитку. Перекрийте головний клапан постачання газу.

14 2 3

1 Місце під'єднання до мережі газопостачання (лише одне місце підходить для приладу)

2 Ущільнювальна прокладка

3 Регулювальне з'єднання

4 Гумовий труботримач для скрапленого газу

5 Труботримач для природного газу

i Прилад налаштований на найбільш поширений тип газу. Щоб змінити налаштування, виберіть труботримач з переліку. Обов'язково встановіть ущільнювач

Заміна інжекторів

1. Зніміть підставки під посуд.
2. Зніміть кришечки та розсікачі з пальника.
3. За допомогою торцевого гайкового ключа на 7 мм демонтуйте інжектори і замініть їх на інжектори, розраховані на газ того типу, яким ви користує-теся.
4. Змонтуйте частини, виконавши ті самі дії в зворотному порядку.
5. Замініть табличку з технічними дани- ми (вона розташована поблизу газо- вої труби) на нову, де вказаний но- вий тип газу. Ви можете знайти цю та- бличку в пакеті з інжекторами, що по- стачаються в комплекті з приладом.

Якщо тиск газу в мережі змінний або відрізняється від необхідного тиску, то на газову трубу потрібно встановити відповідний пристрій для регулювання тиску.

Коригування мінімального рівня

Щоб відкоригувати мінімальний рівень пальників:

1. Запаліть пальник.
2. Поверніть ручку на мінімум.
3. Зніміть ручку.
4. За допомогою тонкої викрутки відре- гулюйте обвідний гвинт. Якщо ви пе- реводите плиту з природного газу 20 мБар на скраплений газ, повністю за- тягніть коригувальний гвинт. Якщо ви переводите плиту зі скрапленого газу на природний газ 20 мБар, по- слабте обвідний гвинт приблизно на 1/4 оберту.

ОХОРОНА ДОВКІЛЛЯ

Цей 🚗символ на виробі або на його упаковці позначає, що з ним не можна

1 Гвинт коригування мінімальної подачі газу

1. Переконайтеся, що полум'я не гасне, коли ви швидко повертаєте ручку з максимуму на мінімум.

! Попередження! Не ставте прилад на підставку!

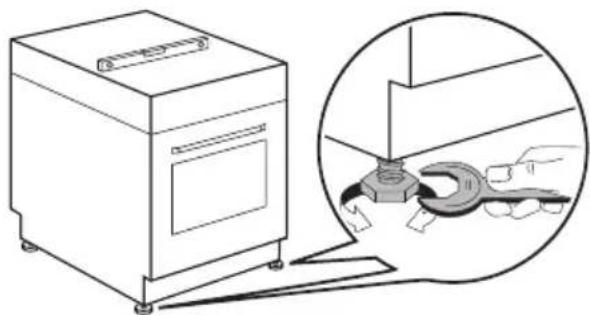

Вирівнювання

За допомогою маленьких ніжок в основі приладу встановіть його так, щоб його поверхня була на тому самому рівні, що й інші кухонні поверхні.

Підключення до електромережі

! Попередження! Доручіть підключення приладу до електромережі кваліфікованому електрику чи компетентній особі.
Виробник не несе відповідальності, якщо ви не дотримуватиметеся правил техніки безпеки, описаних у розділі "Безпека".

Цей прилад постачається лише з магістральним кабелем.

ВИРОБНИК:

C.so Lino Zanussi, 26-33080 Porcia (PN), Italia.

поводитися, як із побутовим сміттям. Замість цього його необхідно повернути

до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров'я людини, які могли би виникнути за умов неналежного позбавлення від цього виробу. Щоб отримати детальнішу інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

Пакувальний матеріал

Пакувальні матеріали не завдають шкоди довкіллю і передбачають повторну переробку. На пластикових компонентах є маркування, наприклад, PE, PS, і т.п. Утилізуйте пакувальні матеріали у призначені для цього контейнери сміттезбирального підприємства.

Попередження! Щоб прилад не становив будь-якої небезпеки, перед утилізацією зробіть його непридатним для експлуатації. Для цього вийміть штепсельну вилку з розетки й видаліть кабель під'єднання приладу до електричної мережі.

www.electrolux.com/shop
