ПОСІБНИК КОРИСТУВАЧА DMWBG1 PANASONIC

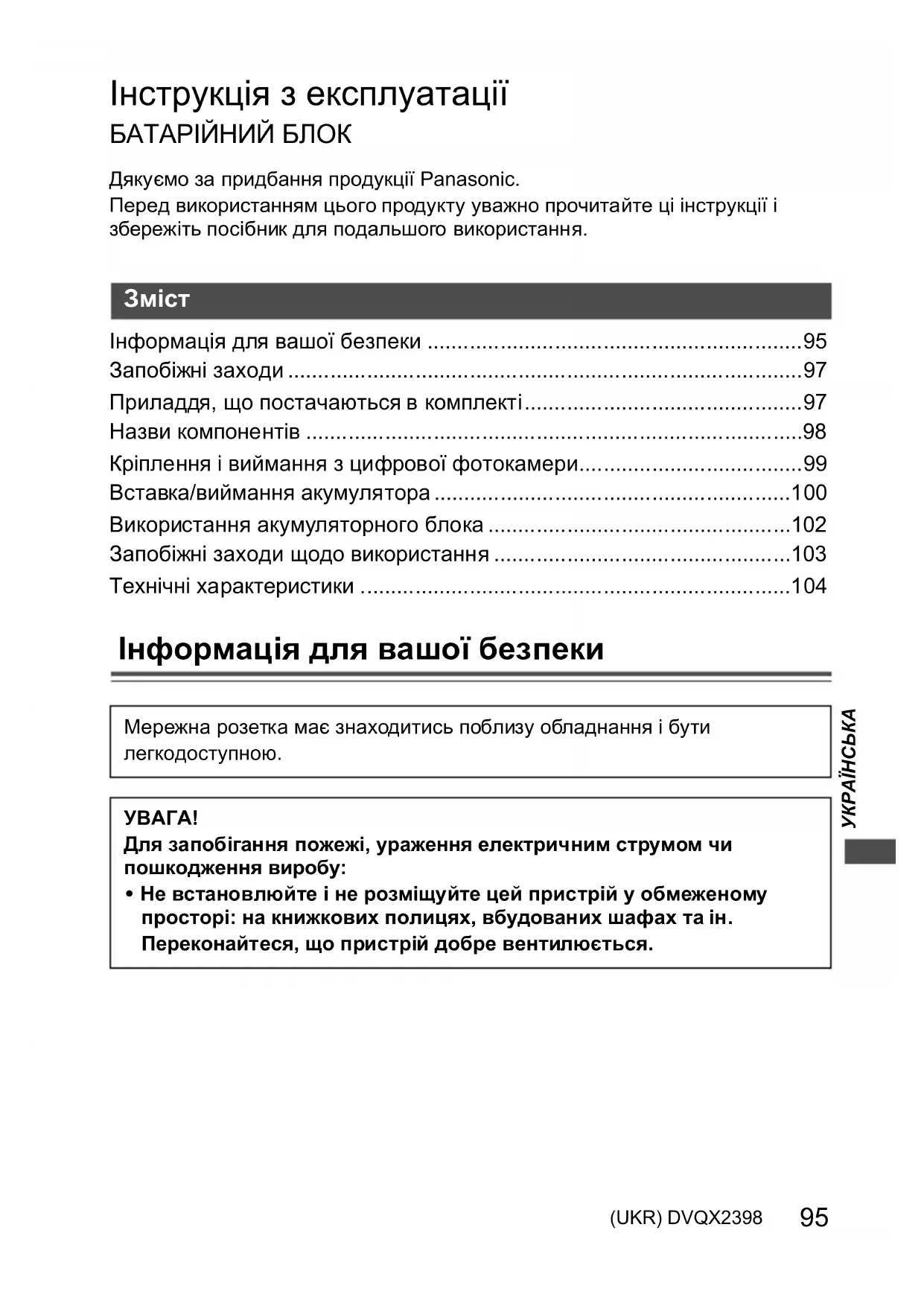

Інструкція з експлуатації БАТАРІЙНИЙ БЛОК DVQX2398ZA F0823KN0 DMW-BG1 Model No./Modèle/Model Nr./ Modelo N./Modello N./ 型號 / 型号 / 모델 번호 /

• 허용 상대 습도 10 %RH에서 80 %RH DC (직류 ) Panasonic Korea Ltd. DMW-BG1-DVQX2398.book 94 ページ ２０２３年８月２４日　木曜日　午後３時１８分95 (UKR) DVQX2398УКРАЇНСЬКА Інструкція з експлуатації БАТАРІЙНИЙ БЛОК Дякуємо за придбання продукції Panasonic. Перед використанням цього продукту уважно прочитайте ці інструкції і збережіть посібник для подальшого використання. Інформація для вашої безпеки p. 95
• Запобіжні заходи p. 97

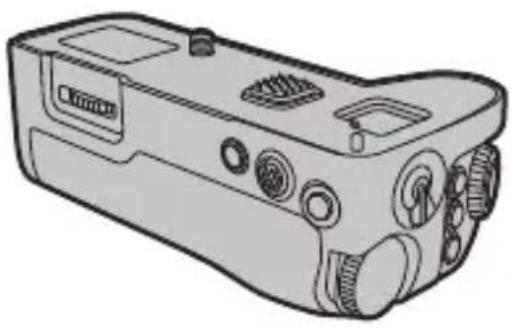

• Приладдя, що постачаються в комплекті p. 97

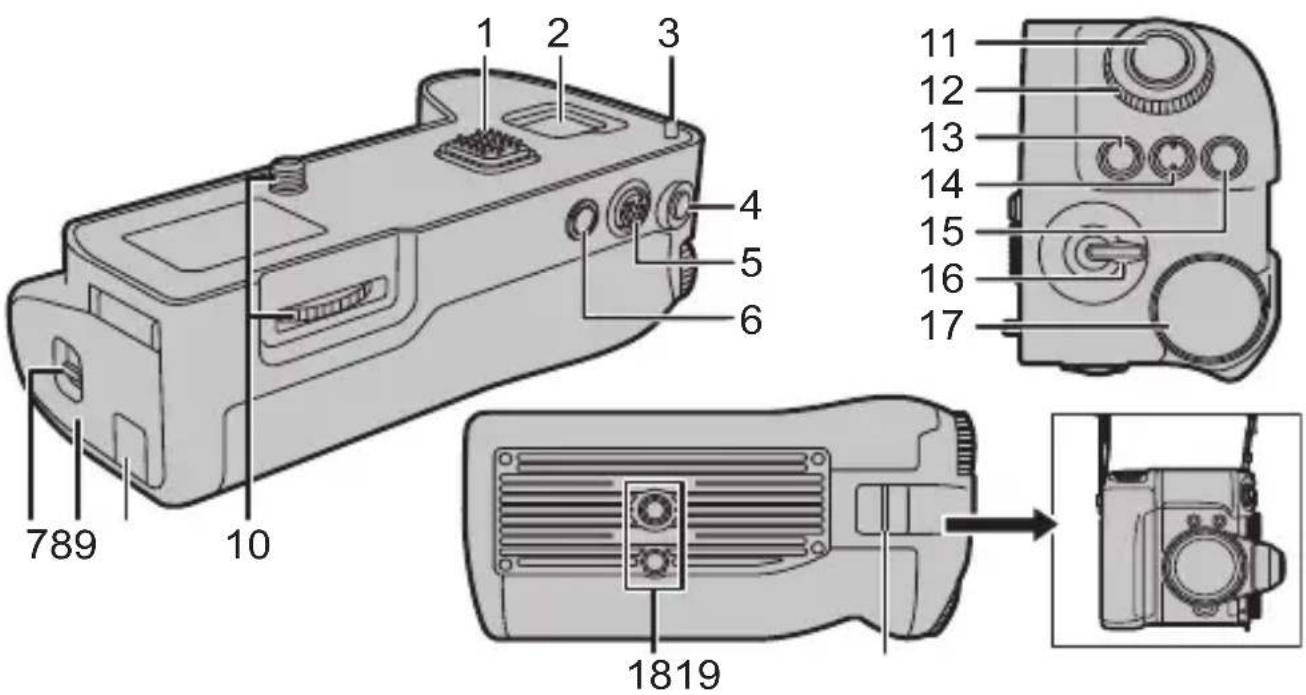

• Назви компонентів p. 98
• Кріплення і виймання з цифрової фотокамери p. 99
• Вставка/виймання акумулятора p. 100
• Використання акумуляторного блока p. 102
• Запобіжні заходи щодо використання p. 103
• Технічні характеристики Інформація для вашої безпеки p. 104

Мережна розетка має знаходитись поблизу обладнання і бути легкодоступною.УВАГА! Для запобігання пожежі, ураження електричним струмом чи пошкодження виробу: 0 Не встановлюйте і не розміщуйте цей пристрій у обмеженому просторі: на книжкових полицях, вбудованих шафах та ін. Переконайтеся, що пристрій добре вентилюється. DMW-BG1-DVQX2398.book 95 ページ ２０２３年８月２４日　木曜日　午後３時１８分96 DVQX2398 (UKR) ∫ Про батарейний блок

Не нагрівати, оберігати від вогню. 0 Не залишайте акумулятор(и) в автомобілі під прямими сонячними променями впродовж тривалого часу при зачинених дверях та вікнах. 0 Не піддавайте впливу низького атмосферного тиску на значній висоті над рівнем моря. 0 Не піддавайте впливу надзвичайно низького атмосферного тиску, оскільки це може призвести до вибуху або витікання вогненебезпечних рідин і газів.

0 У випадку некоректної заміни акумулятора існує ризик вибуху. Використовуйте для заміни лише рекомендовані типи акумуляторів. 0 Щодо утилізації акумуляторів зверніться до місцевих органів влади або дилера за інформацією щодо правильного способу утилізації. Попередження Небезпека пожежі, вибуху й опіків. Не розбирайте, не нагрівайте до температури понад 60 oC і не спалюйте. DMW-BG1-DVQX2398.book 96 ページ ２０２３年８月２４日　木曜日　午後３時１８分97 (UKR) DVQX2398УКРАЇНСЬКА Запобіжні заходи 0 Цей пристрій — батарійний блок для цифрових фотокамер Panasonic. Працювати й тримати пристрій під час запису зручніше у вертикальному положенні. Якщо окрім акумулятора цифрової фотокамери приєднати батарейний блокў

(постачається окремо), час запису продовжиться. ¢ У тексті позначається як батарейний блок або акумулятор. 0 Сумісні прилади (За станом на вересень 2023 р.) Сумісні прилади: DC-G9M2, DC-S5M2X, DC-S5M2, DC-S5

¢ Використовуйте з оновленою до останньої версії мікропрограмою цифрової фотокамери.

Щоб переглянути найактуальніші відомості про мікропрограму, завантажити чи оновити її, перейдіть на зазначений нижче сайт підтримки: https://panasonic.jp/support/global/cs/dsc/download/index4.html (лише англійською мовою) 0 Щоб отримати найсвіжішу інформацію про сумісні пристрої, дивіться інструкцію, каталог або сайт цифрової фотокамери. ∫ Поводження з пристроєм

Не піддавайте пристрій сильній вібрації або ударам. Це може призвести до несправностей або відмови пристрою.

Конструкція пристрою, що захищає від пилу та бризок, не гарантує повного захисту від потрапляння пилу та води. Під час експлуатації майте це на увазі. Якщо пристрій не працює належним чином, зверніться до продавця, який продав вам пристрій, або до компанії Panasonic. 0 Міцно прикріпіть цей пристрій до цифрової фотокамери.

Надійно закрийте дверцята відсіку акумулятора та кришку DC адаптера. 0 Не допускайте потрапляння до контактного майданчику, цифрової фотокамери або даного пристрою піску, пилу чи води під час приєднання або знімання даного пристрою.

Цей пристрій не є водонепроникним, його не можна використовувати для підводної зйомки. Для захисту від бризок цей пристрій сконструйовано так, щоб вода не проникала всередину. Якщо бризки води тощо залишаться на пристрої, витріть його після використання м’якою сухою тканиною. 0 Придбані вироби можуть відрізнятися від виробів, описаних у цьому документі, за зовнішнім виглядом і технічними характеристиками. Це пояснюється внесеними пізніше в продукцію покращеннями. Приладдя, що постачаються в комплекті Перед використанням виробу перевірте, що всі приладдя поставлені в комплекті. Номери виробів вірні за станом на вересень 2023 р. Вони можуть змінюватися. 0 Акумулятор постачається окремо. Заглушка роз’ємів 0 Заглушка роз’ємів кріпиться до батарейного блока під час продажу. DVKV1001Z DMW-BG1-DVQX2398.book 97 ページ ２０２３年８月２４日　木曜日　午後３時１８分98 DVQX2398 (UKR) Назви компонентів 1 Електричні контакти 2 Місце для кришки 3 Штифти для закріплення 4 Кнопка [AF ON] 5 Джойстик 6 Кнопка [Fn] (кнопка функцій) 7 Важілець вилучення 8 Дверцята акумулятора 9 Кришка DC адаптера 10 Закріплювальний ґвинт 11 Кнопка затвора 12 Передній диск 13 Кнопка [] (Баланс білого) 14 Кнопка [] (Світлочутливість ISO) 15 Кнопка [] (Компенсація експозиції) 16 Вимикач ON/OFF 17 Задній диск 18 Кріплення штатива 19 Тримач для ременя 0 Перед використанням рекомендуємо прикріпити до цифрової фотокамери плечовий ремінь, який постачається в комплекті, щоб запобігти її падінню (поради з прикріплення ременя див. в інструкції з експлуатації цифрової фотокамери).

DMW-BG1-DVQX2398.book 98 ページ ２０２３年８月２４日　木曜日　午後３時１８分99 (UKR) DVQX2398УКРАЇНСЬКА Кріплення і виймання з цифрової

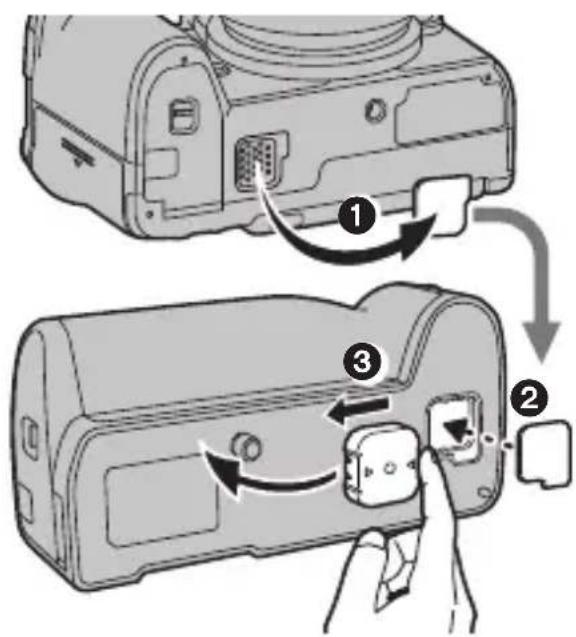

0 Переконайтеся, що живлення цифрової фотокамери вимкнено. (якщо при встановленні мікрофона на камеру та зніманні з камери не вимикати живлення, може виникнути несправність, тому це не рекомендується.) 1 1 Зніміть кришку з роз’єму батарейного блока на цифровій фотокамері. 2 Кришку роз’єму батарейного блока можна зберігати в гнізді для кришки на батарійному

3 Зніміть кришку контактів батарійного блока.

Щоб захистити роз’єми, установіть кришку роз’єму батарейного блока та заглушку роз’єму на місце. 0 Будьте уважні, не загубіть заглушку

2 Вирівняйте закріплювальний ґвинт, електричні контакти та штифти для закріплення

3 Для з’єднання поверніть закріплювальний ґвинт у позначеному стрілкою

0 Зберігайте заглушку роз’ємів у місцях, недосяжних для дітей, щоб уникнути її ковтання. ∫ Відділіть акумуляторний блок від цифрової фотокамери

Вимкніть цифрову фотокамеру, вийміть акумулятор, а потім поверніть кріпильний гвинт у напрямку, протилежному тому, що використовується для приєднання.

DMW-BG1-DVQX2398.book 99 ページ ２０２３年８月２４日　木曜日　午後３時１８分100 DVQX2398 (UKR) Вставка/виймання акумулятора 0 Завжди використовуйте справжні акумулятори Panasonic (DMW-BLK22: постачається окремо). 0 Якщо використовуються інші акумулятори, якісна робота цього пристрою не гарантується. 0 Використовуйте акумулятор після заряджання. 0 Акумуляторний блок можна використовувати коли акумулятор вставлено до цифрової фотокамери або до акумуляторного блоку. 0 Перевірте, що цифрову фотокамеру відключено. 1 Перемістіть фіксатор батарійного блока в бік напису [OPEN] і відкрийте кришку відсіку акумулятора. 2 Вставте до характерного клацання, пильнуючи положення акумулятора, та переконайтеся, що важіль A зачеплено за батарею.

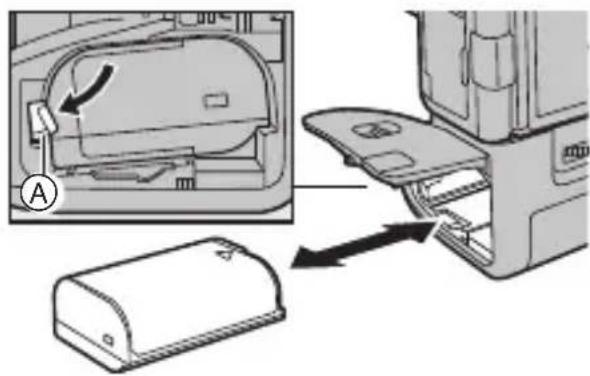

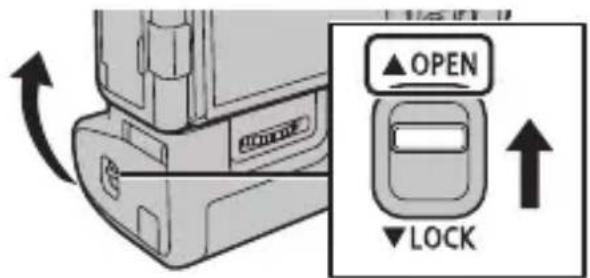

Витягаючи акумулятор, штовхніть важіль A у бік стрілки та витягніть акумулятор. 3 Закрийте кришку відсіку акумулятора та перемістіть фіксатор у бік напису [LOCK].

0 Якщо цифрова фотокамера використовується без вставленого акумулятора, не виймайте акумулятор із батарійного блока, інакше цифрова фотокамера вимкнеться. 0 Після використання виймайте акумулятор. (Якщо його надовго залишити під’єднаним, він зрештою виснажиться). 0 Після використання, під час заряджання і відразу після заряджання акумулятор теплий. Акумуляторний блок теж гріється під час експлуатації — це не є ознакою несправності. 0 Переконайтеся, що на дверцятах акумулятора немає сторонніх речовин.

∫ Використання 2 акумуляторів Цифровою фотокамерою можна буде користуватися довше, якщо вставити акумулятори і в саму камеру, і в акумуляторний блок. (Після виснаження одного розпочнеться живлення від другого). 0 Акумулятор, який повинен використовуватися першим, вставляйте до цифрової фотокамери. Детальніше див. інструкцію з експлуатації цифрової камери. ∫ Використання мережевого адаптера (постачається окремо) та DC адаптера (постачається окремо) замість акумулятора 0 Завжди використовуйте справжній DC адаптер Panasonic (DMW-DCC17: постачається окремо). Можна користуватися цифровою фотокамерою, не хвилюючись про споживання заряду акумулятора. Вставте DC адаптер в батарійний блок, підключіть мережевий адаптер, а потім вставте його в електричну розетку.

0 Якщо приєднано DC адаптер, відповідна кришка залишається відкритою, тому вся конструкція стає особливо вразливою до пилу та бризок. Пильнуйте, щоб усередину або на поверхню не потрапив пісок, пил чи вода. Після використання міцно закривайте кришку DC адаптера, попередньо перевіривши, щоб на ній немає сторонніх речовин. 0 Прочитайте також інструкції з експлуатації мережевого адаптера та DC

0 Деякі додаткові аксесуари можуть бути відсутніми у продажу в певних

0 При використанні мережевого адаптера обов’язково використовуйте DC адаптер Panasonic (DMW-DCC17: постачається окремо) та мережевий адаптер (DMW-AC10E: постачається окремо). 0 Завжди використовуйте справжній мережевий адаптер Panasonic (DMW-AC10E: постачається окремо). DMW-BG1-DVQX2398.book 101 ページ ２０２３年８月２４日　木曜日　午後３時１８分102 DVQX2398 (UKR) Використання акумуляторного блока Диски, кнопки та джойстик на акумуляторному блоці працюють так само, як і на цифровій фотокамері. Для отримання більш детальних відомостей прочитайте інструкцію з експлуатації для цифрової фотокамери. 1 Перемістіть вимикач цифрової фотокамери в положення [ON]. 2 Перемістіть вимикач акумуляторного блоку в положення [ON].

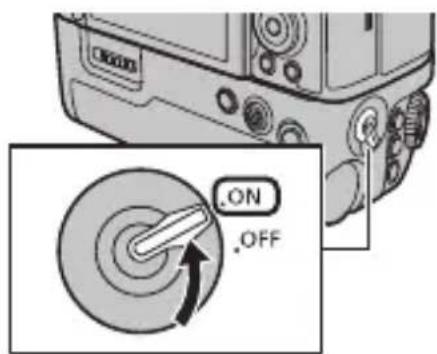

Вмикає диски, джойстик і кнопки. 0 Цей вимикач не керує живленням цифрової фотокамери.

0 Тримаючи цифрову фотокамеру за акумуляторний блок, можна випадково натиснути на кнопку на ньому. У такому випадку вимикач акумуляторного блоку слід перемкнути в положення [OFF]. DMW-BG1-DVQX2398.book 102 ページ ２０２３年８月２４日　木曜日　午後３時１８分103 (UKR) DVQX2398

Запобіжні заходи щодо використання Не допускайте потрапляння на мікрофон інсектицидів а інших швидко випаровуваних речовин. 0 При потраплянні на пристрій таких спреїв та речовин може значно погіршитися його зовнішній вигляд та/або облупитися фарба. 0 Не допускайте тривалого контакту пристрою з гумовими чи ПВХ предметами. 0 За жодних обставин не використовуйте та не зберігайте пристрій у будь-якому з наведених нижче місць, оскільки це може викликати несправності: – Під впливом прямих сонячних променів або на пляжі влітку – У місцях з високими рівнями температури та вологості або там, де зміна температури або вологості різка – Там, де є відкритий вогонь

ля обігрівачів, кондиціонерів і зволожувачів повітря – Там, де є вібрація – У транспортному засобі 0 Не кидайте пристрій, не вдаряйте ним об інші предмети та не стукайте по

0 Даний пристрій має електричний контакт, електрично з’єднаний з цифровою фотокамерою. Від’єднуючи пристрій від фотокамери, закривайте контакти заглушкою, що постачається в комплекті, і не допускайте, щоб на них потрапляли металеві предмети (наприклад,

Перш ніж очищувати виріб, вийміть акумулятор або DC-адаптер і витягніть штепсель із розетки. Після цього протріть виріб су

м’якою тканиною, очищеною від пилу. 0 Якщо мікрофон сильно забруднений, його можна очистити, витерши віджатою вологою, а потім сухою тканиною. 0 Не застосовуйте для чистки мікрофона таких розчинників, як бензол, розріджувач, спирт, мийні засоби для посуду і т. ін. – це може призвести до пошкодження зовнішнього корпусу або відшарування покриття. 0 Застосовуючи синтетичні тканини, обов’язково виконуйте супровідні

Крім того, ознайомтеся з інструкцією з експлуатації цифрової фотокамери. DMW-BG1-DVQX2398.book 103 ページ ２０２３年８月２４日　木曜日　午後３時１８分104 DVQX2398 (UKR) Технічні характеристики Технічні характеристики можуть змінюватися без попереднього повідомлення. Батаpiйний блок (DMW-BG1): Інформація для вашої безпеки Умовні позначення на цьому виробі (включно з додатковим обладнанням) мають наведені нижче значення. Джерело живлення: 8,4 V Кількість знімків, доступна для

Приблизна кількість знімків (за підключення до цифрової фотокамери DC-G9M2): 730 0 Наведено дані за умови встановлення у фотокамеру Panasonic двох акумуляторів. 0 В залежності від умов використання кількість знімків може зменшитися. Габарити Прибл.132,4мм (Ш)k45,2 мм (В)k67,6 мм (Г) (без урахування частин, що виступають) Маса Прибл. 322 г (з акумулятором) Прибл. 242 г (батаpiйний блок) Захист від пилу та

температура Від −10 oC до 40 oC 0 Робочі характеристики акумулятора тимчасово погіршуються в умовах низької температури (від −10 oC до 0 oC), що призводить до зменшення кількості знімків, яку можна зробити, і до скорочення доступного часу запису. Припустимий рівень відносної

Інформація для покупця Встановлений виробником згідно Закону України “Про захист прав споживачів” термін служби виробу становить 7 років з дати виготовлення за умови, що виріб використовується в суворій відповідності до даної інструкції з експлуатації та застосовуваних технічних стандартів.

ТОВ “ПАНАСОНІК УКРАЇНА ЛТД” вул. Васильківська, буд. 30, м. Київ 03022, Україна Назва виробу БАТАРІЙНИЙ БЛОК Країна виробництва Китай Виробник Панасонік Ентертейнмент

ммюнікейшн Ко., Лтд. Адреса виробника 1-10-12 Яґумо-хіґаші-мачі, Моріґучі Сіті, Осака 570-0021, Японія Дата виробництва: ви можете знайти рік і місяць виробництва у серійному номері, вказаному на табличці. Приклад позначення — Серійний № XX1AXXXXXXX (X-будь-яка цифра або літера) Рік: третя цифра у серійному номері (1 —2021, 2—2022, ...0—2030) Місяць: четверта літера у серійному номері (A—січень, B—лютий, ...L—грудень) Примітка: Вересень може вказуватися як “S” замість “I”. Додаткова інформація Просимо уважно прочитати інструкції з експлуатації. DMW-BG1-DVQX2398.book 105 ページ ２０２３年８月２４日　木曜日　午後３時１８分106 DVQX2398 (UKR) Подробнее о Информационных Центрах компании Panasonic - https://www.panasonic.com/ ¢ Тарификация звонков согласно действующим тарифам операторов
