MANUALE UTENTE DMWBG1 PANASONIC

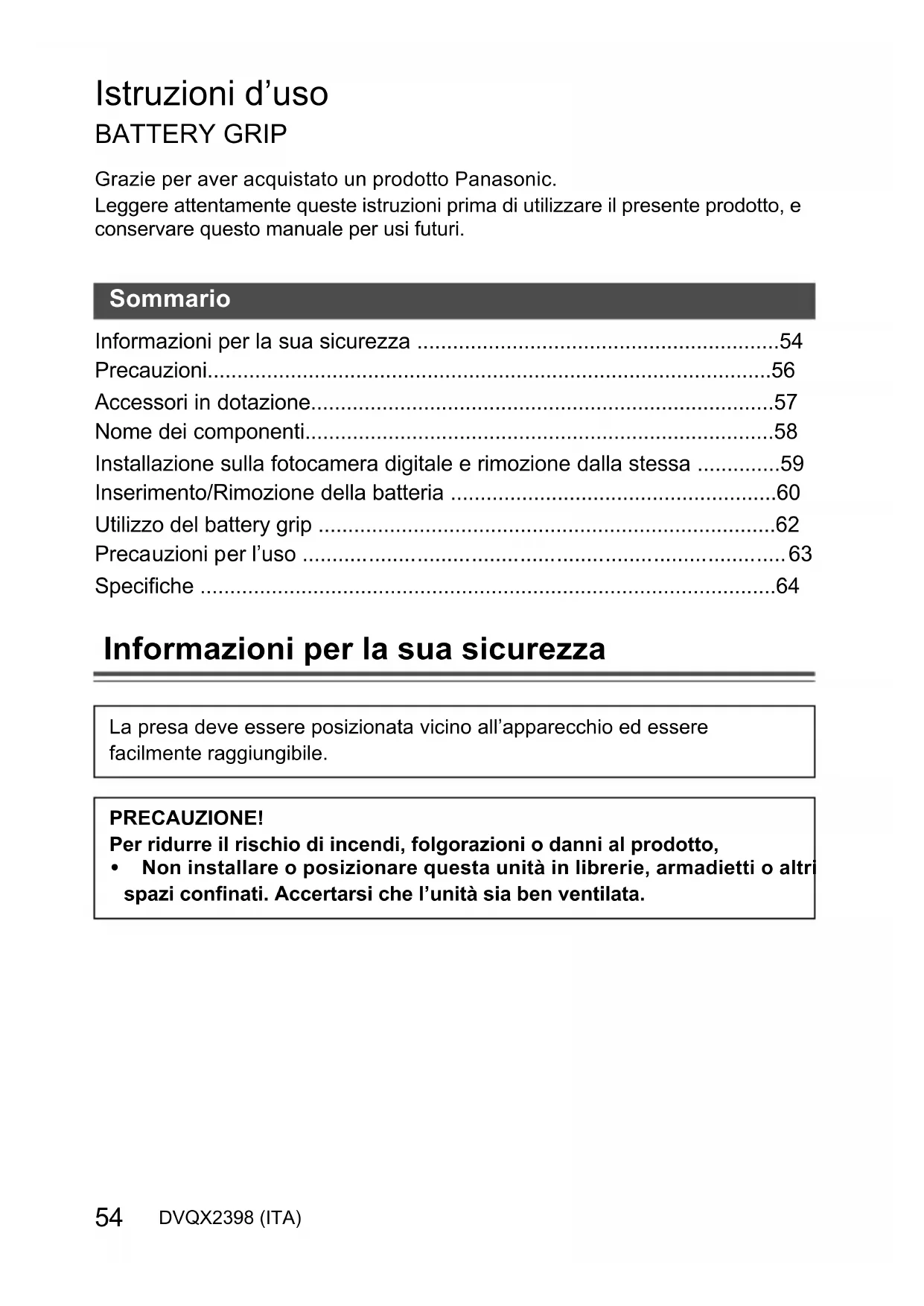

Istruzioni d'uso BATTERY GRIP

使用說明書 電池把手

使用说明书 电池手柄

사용설명서 배터리그립

Grazie per aver acquistato un prodotto Panasonic.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Sommario

Informazioni per la sua sicurezza ....54

Precauzioni....56

Accessori in dotazione....57

Nome dei componenti....58

Installazione sulla fotocamera digitale e rimozione dalla stessa ....59

Inserimento/Rimozione della batteria ....60

Utilizzo del battery grip 62

Precauzioni per l'uso 63

Specifiche 64

Informazioni per la sua sicurezza

La presa deve essere posizionata vicino all'apparecchio ed essere facilmente raggiungibile.

PRECAUZIONE!

Per ridurre il rischio di incendi, folgorazioni o danni al prodotto,

- Non installare o posizionare questa unità in librerie, armadietti o altri spazi confinati. Accertarsi che l'unità sia ben ventilata.

PRECAUZIONE

• Se la batteria viene sostituita in modo non corretto esiste il pericolo di esplosione. Sostituire solo con il tipo raccomandato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

• Non scaldare e non esporre alla fiamma.
- Non lasciare la batteria/le batterie per molto tempo in un'automobile, esposte alla luce solare diretta e con le portiere e i finestrini chiusi.
• Non esporre a bassa pressione dell'aria ad altitudini elevate.
- Non esporre a pressione dell'aria estremamente bassa, poiché questo può portare ad esplosioni o perdita di liquidi e gas infiammabili.

Attenzione

Rischio di incendi, esplosioni e ustioni. Non smontare le batterie, non riscaldarle oltre i 60 °C e non incenerirle.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

• Questa unità è un battery grip per fotocamera digitali Panasonic. La facilità di utilizzo e di presa migliorano quando l'unità è in posizione verticale durante la registrazione. Il gruppo batterie * (opzionale) installato in aggiunta alla batteria nella fotocamera digitale, garantisce una maggiore autonomia di registrazione.
  * Indicato come gruppo batterie o batteria nel testo.
• Dispositivi compatibili (Informazioni aggiornate a settembre 2023) Dispositivi compatibili: DC-G9M2, DC-S5M2X, DC-S5M2, DC-S5 *
  * Utilizzare con il firmware della Fotocamera Digitale aggiornato alla versione più recente.
• Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente sito del supporto: https://panasonic.jp/support/global/cs/dsc/download/index4.html (solo in inglese)
• Per le informazioni più recenti sui dispositivi compatibili, consultare le istruzioni per l'uso, il catalogo o il sito Web della fotocamera digitale.

Utilizzo dell'unità

• Non esporre l'unità a forti vibrazioni o urti. In caso contrario è possibile che si verifichino guasti e malfunzionamenti.
• Il design resistente alla polvere ed agli schizzi di questa unità non è una garanzia di completa protezione contro l'infiltrazione di polvere e acqua. Prestare attenzione a quanto segue durante l'utilizzo. Se l'unità non funziona in modo appropriato, contattare il rivenditore dove è stato effettuato l'acquisto o Panasonic.

• Installare saldamente questa unità sulla fotocamera digitale.
- Chiudere saldamente lo sportello della batteria e il coperchio del DC coupler.
- Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella parte terminale, nella fotocamera digitale o in questa unità quando si attacca o rimuove questa unità.
- Questa unità non è impermeabile, quindi non può essere utilizzata sott'acqua. Riguardo alla resistenza agli schizzi, questa unità è costruita per resistere all'ingresso dell'acqua. Se schizzi d'acqua, ecc. finiscono su questa unità, asciugare dopo l'utilizzo con un panno morbido asciutto.

- L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Controllare che tutti gli accessori siano in dotazione prima di utilizzare il prodotto.

I codici dei prodotti sono aggiornati a settembre 2023. È possibile che subiscano delle modifiche.

• La batteria è opzionale.

Coperchio del terminale

- Il coperchio del terminale è installato sul battery grip al momento dell'acquisto.

DVKV1001Z

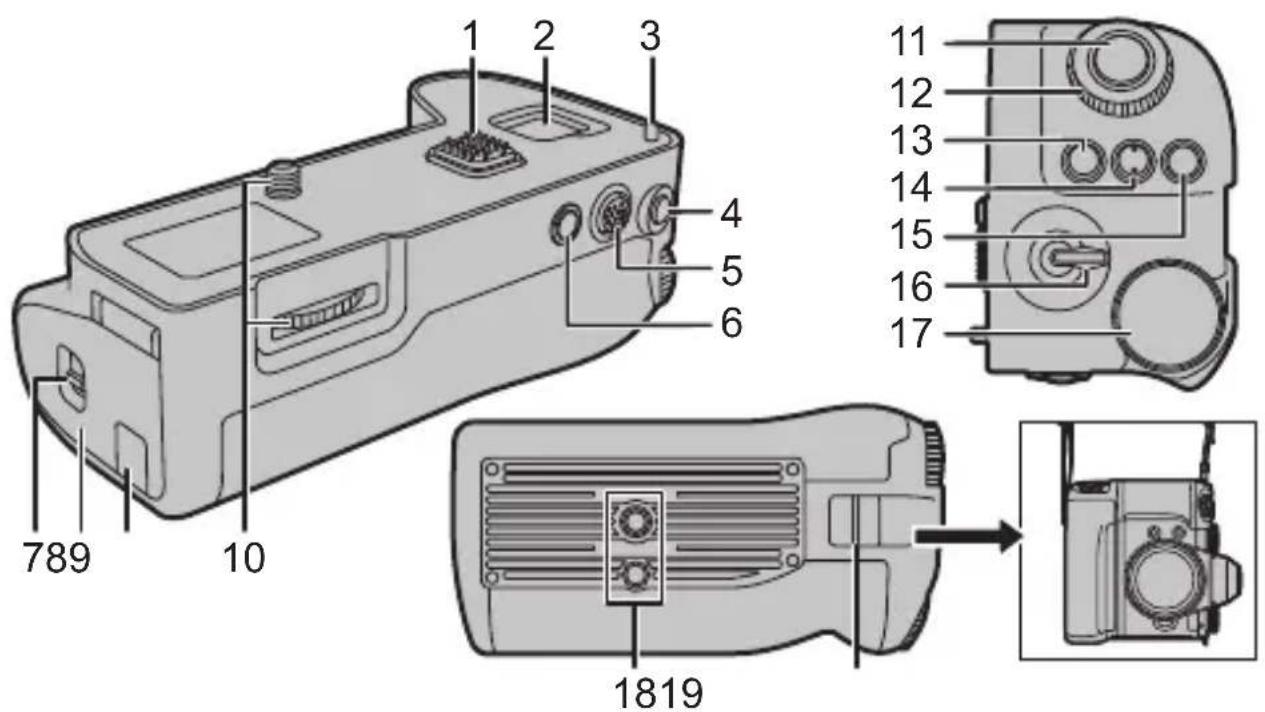

1 2 3 4 5 6 789 10 11 12 13 14 15 16 17 1819

1 Contatti elettrici
2 Alloggiamento coperchio
3 Perni di fissaggio della fotocamera
4 Pulsante [AF ON]
5 Joystick
6 Pulsante [Fn] (Función)
7 Leva di sgancio
8 Sportello della batteria
9 Coperchio del DC coupler
10 Vite di fissaggio
11 Pulsante di scatto otturatore
12 Selettore anteriore

13 Pulsante [ ] (Bilanciamento del bianco)
14 Pulsante
15 Pulsante [ ] (Compensazione dell'esposizione)
16 Interruttore di accensione/ spegnimento
17 Selettore posteriore
18 Attacco treppiede
19 Supporto per l'attacco della tracolla
- Prima dell'uso si consiglia di installare la tracolla in dotazione con la fotocamera digitale per prevenire cadute accidentali. (Leggere le istruzioni per l'uso della fotocamera digitale per informazioni su come installare la tracolla.)

Installazione sulla fotocamera digitale e rimozione dalla stessa

- Controllare che la fotocamera digitale sia spenta. (Se si installa l'unità sulla fotocamera o la si rimuove mentre la fotocamera è accesa è possibile che si verifichino problemi, per cui si sconsiglia di farlo.)

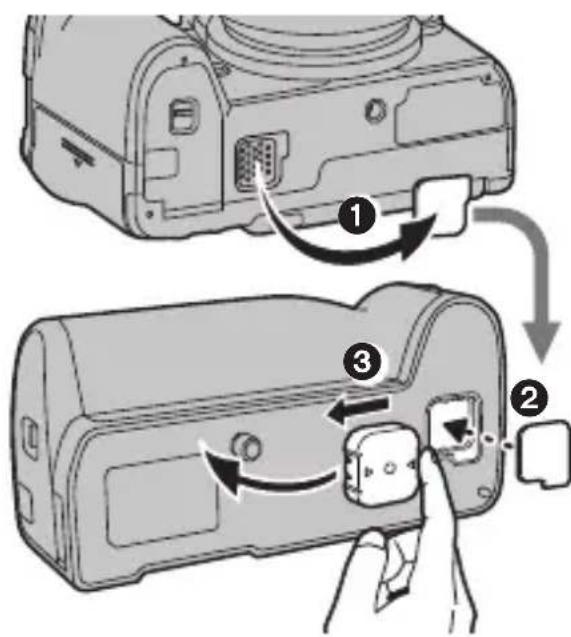

1① Rimuovere il coperchio del connettore del battery grip sulla fotocamera digitale.

② Riporre il coperchio del connettore del battery grip nell'alloggiamento del coperchio nel Battery Grip.
③ Rimuovere il coperchio del terminale del Battery Grip.

- Riportare il coperchio del connettore del battery grip e il coperchio del terminale nella loro posizione originale dopo l'utilizzo per proteggere i terminali.

- Fare attenzione a non perdere il copriterminale.

2Inserire allineando la vite di fissaggio, i contatti elettrici e i perni di fissaggio della fotocamera.

3Ruotare la vite di fissaggio nella direzione indicata dalla freccia per assicurare il fissaggio.

- Tenere il coperchio del terminale lontano dalla portata dei bambini per evitare rischi di ingerimento.

■ Rimuovere il battery grip dalla fotocamera digitale

- Controllare che la fotocamera digitale sia spenta e ruotare la vite di fissaggio nella direzione opposta a quella per il fissaggio.

• Utilizzare sempre batterie Panasonic originali (DMW-BLK22: opzionale).
- Se si utilizzano batterie diverse, non è possibile garantire la qualità di questo prodotto.
• Utilizzo della batteria dopo la carica.
- È possibile utilizzare il battery grip sia quando la batteria è inserita nella fotocamera digitale sia quando è nel battery grip.
• Verificare che la fotocamera digitale sia spenta.

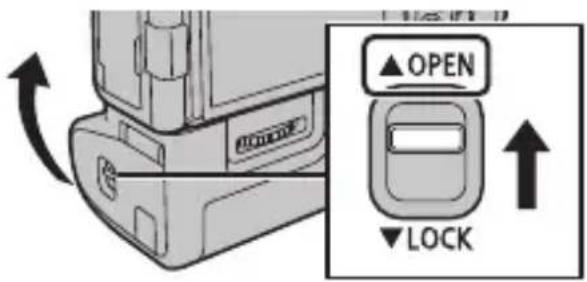

1Far scorrere la leva di sgancio del Battery Grip verso [OPEN] e aprire lo sportello della batteria.

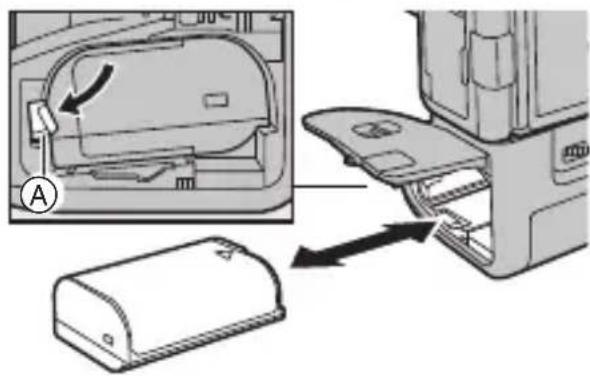

2Prestando attenzione all'orientamento, inserire saldamente fino in fondo finché non si sente uno scatto e controllare che la leva Ⓐ sia agganciata alla batteria.

- Quando si rimuove la batteria, spingere la leva Ⓐ verso la freccia ed estrarre la batteria.

3Chiudere lo sportello della batteria e far scorrere la leva di sgancio verso [LOCK].

▲ OPEN ▼ LOCK

• Quando si usa la fotocamera digitale senza la batteria inserita, non rimuovere la batteria all'interno del Battery Grip. Altrimenti, la fotocamera digitale si spegne.
• Rimuovere la batteria dopo l'utilizzo. (Se viene lasciata inutilizzata per un lungo periodo di tempo, la batteria si esaurirà.)
• La batteria è calda dopo l'uso, durante la ricarica e al termine della ricarica. Anche il battery grip si scalda durante l'uso, ma non si tratta di un malfunzionamento.
• Controllare che non vi siano corpi estranei sullo sportello della batteria.

È possibile utilizzare la fotocamera digitale per un lungo periodo di tempo quando sono inserite delle batterie sia nella fotocamera digitale che nel battery grip. (Quando una batteria si esaurisce, passerà all'altra batteria.)

- La batteria che si utilizza per prima va inserita nella fotocamera digitale. Per maggiori dettagli, leggere le istruzioni per l'uso della fotocamera digitale.

- Utilizzo di un adattatore CA (opzionale) e di un DC coupler (opzionale) invece della batteria

• Quando si utilizza un adattatore CA, assicurarsi che il DC coupler (DMW-DCC17: opzionale) e l'adattatore CA (DMW-AC10E: opzionale) siano entrambi Panasonic.
• Utilizzare sempre un adattatore CA Panasonic originale (DMW-AC10E: opzionale).

- Utilizzare sempre un DC coupler Panasonic originale (DMW-DCC17: opzionale).

È possibile usare la fotocamera digitale senza preoccupazioni riguardo al consumo della batteria. Inserire il DC coupler nel Battery Grip, collegare l'adattatore CA, quindi collegarlo ad una presa di corrente.

Nota

• Quando si monta il DC coupler, il coperchio del DC coupler rimane aperto e quindi la struttura non è più resistente alla polvere ed agli schizzi. Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella struttura. Dopo l'utilizzo, controllare che non vi siano corpi estranei attaccati alla copertura del DC coupler e chiuderla saldamente.
• Leggere le istruzioni d'uso dell'adattatore CA e del DC coupler.
• È possibile che alcuni accessori opzionali non siano disponibili in determinati paesi.

Le funzioni dei selettori, del joystick e dei pulsanti sul battery grip sono le stesse della fotocamera digitale.

Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

1Posizionare l'interruttore di alimentazione della fotocamera digitale su [ON].

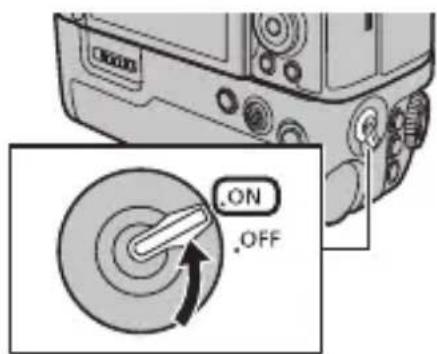

2Posizionare l'interruttore di accensione/spegnimento del battery grip su [ON].

- Abilita le funzioni dei selettori, del joystick e dei pulsanti.

• Non è in grado di accendere/spegnere l'alimentazione della fotocamera digitale.

.ON .OFF

- Quando si afferra l'impugnatura per tenere la fotocamera digitale, il pulsante sul battery grip potrebbe essere premuto per sbaglio. In tal caso, posizionare l'interruttore di accensione/spegnimento del battery grip su [OFF].

Tenere l'unità al riparo da spruzzi di insetticidi e di altre sostanze volatili.

• Qualora l'unità fosse esposta a tali spruzzi o sostanze, la superficie esterna potrebbe deteriorarsi o la vernice potrebbe scrostarsi.
  • Non lasciare l'unità a contatto prolungato con oggetti in gomma o PVC.

• Non usare o non lasciare mai l'unità nelle seguenti condizioni, per evitare danni o malfunzionamenti:

• Esposta alla luce solare diretta o su una spiaggia in estate

• In luoghi caratterizzati da elevati livelli o forti sbalzi di temperatura e umidità
• In prossimità di fuochi
• Vicino a caloriferi, condizionatori d'aria o umidificatori
• Esposta a vibrazioni
• All'interno di un'auto

- Non lasciar cadere l'unità, non farla urtare contro altri oggetti e non esporla ad alcun tipo di impatto violento.

- Questa unità possiede un contatto elettrico che è collegato alla fotocamera digitale elettricamente. Quando questa unità non è installata sulla fotocamera digitale, attaccare il coperchio del terminale in dotazione ed evitare che un qualsiasi oggetto metallico (come le graffette) entri in contatto.

Prima di pulire l'unità, rimuovere la batteria o il DC coupler e scollegare la spina dalla presa elettrica. Quindi strofinare l'unità con un panno morbido, asciutto e pulito.

• Quando l'unità è estremamente sporca, è possibile pulirla rimuovendo la sporcizia con un panno umido strizzato, e quindi passando un panno asciutto.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. per pulire l'unità, per evitare di deteriorare la superficie o di rimuovere la finitura esterna.
• Quando si utilizza un panno chimico, seguire attentamente le relative istruzioni.
• Vedere anche le istruzioni per l'uso della fotocamera digitale.

È possibile che le specifiche subiscano delle modifiche senza preavviso.

Informazioni per la sicurezza dell'utente

Alimentazione: 8,4 V

Numero di immagini che è possibile riprendere	Circa 730 foto (quando collegato alla fotocamera digitale DC-G9M2)• Si tratta di condizioni di ripresa Panasonic quando vengono usate 2 batterie.• È possibile riprendere un numero inferiore di immagini a seconda delle condizioni di utilizzo.
Dimensioni	Circa 132,4 mm (L)×45,2 mm (A)×67,6 mm (P) (escluse le parti sporgenti)
Massa	Circa 322 g (con la batteria)Circa 242 g (battery grip)
Resistenza alla polvere ed agli schizzi	Sì
Temperatura operativa raccomandata	-10 °C a 40 °C• Le prestazioni della batteria peggiorano temporaneamente a basse temperature (da -10 °C a 0 °C), riducendo il numero di foto che possono essere scattate e l'autonomia di registrazione.
Umidità relativa accettabile	10 %RH a 80 %RH

I simboli su questo prodotto (compresi gli accessori) rappresentano quanto segue:

--- CC (corrente continua)
