ПОСІБНИК КОРИСТУВАЧА CTL7181B0 BOSCH

Керівництво з експлуатації

Автоматична кавомашина

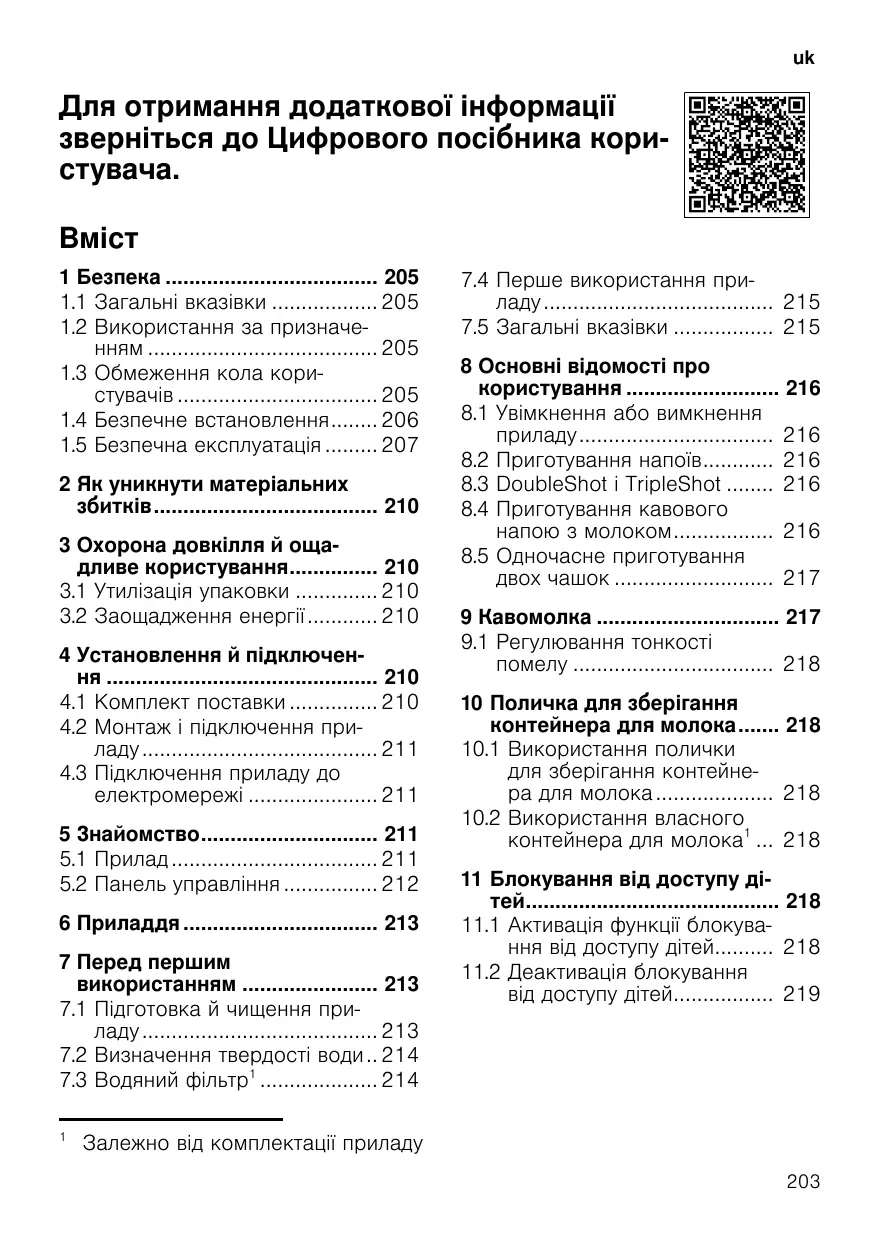

Для отримання додаткової інформації зверніться до Цифрового посібника користувача. Вміст 1 Безпека 205 1.1 Загальні вказівки 205 1.2 Використання за призначенням 205 1.3 Обмеження кола користувачів 205 1.4 Безпечне встановлення 206 1.5 Безпечна експлуатація 207 2 Як уникнути матеріальних збитків 210 3 Охорона довкілля й ощадливе користування 210 3.1 Утилізація упаковки 210 3.2 Заощадження енергії 210 4 Установлення й підключення 210 4.1 Комплект поставки 210 4.2 Монтаж і підключення приладу 211 4.3 Підключення приладу до електромережі 211 5 Знайомство 211 5.1 Прилад 211 5.2 Панель управління 212 6 Приладдя 213 7 Перед першим використанням 213 7.1 Підготовка й чищення приладу 213 7.2 Визначення твердості води .. 214 7.3 Водяний фільтр1 214 1

7.4 Перше використання приладу 215 7.5 Загальні вказівки 215 8 Основні відомості про користування 216 8.1 Увімкнення або вимкнення приладу 216 8.2 Приготування напоїв 216 8.3 DoubleShot і TripleShot 216 8.4 Приготування кавового напою з молоком 216 8.5 Одночасне приготування двох чашок 217 9 Кавомолка 217 9.1 Регулювання тонкості помелу 218 10 Поличка для зберігання контейнера для молока 218 10.1 Використання полички для зберігання контейнера для молока 218 10.2 Використання власного контейнера для молока1 ... 218 11 Блокування від доступу дітей 218 11.1 Активація функції блокування від доступу дітей 218 11.2 Деактивація блокування від доступу дітей 219

Залежно від комплектації приладу 203

12 Улюблене 219 12.1 Створення улюбленого напою з меню «Улюблене» 219 12.2 Створення улюбленого з Класика або Coffee World .. 219 12.3 Зміна улюбленого 219 12.4 Видалення напою з улюбленого 219 12.5 Сортування улюблених напоїв 219 13 Home Connect 220 13.1 Встановлення застосунку Home Connect 220 13.2 Налаштування Home Connect 221 13.3 Параметри Home Connect . 221 13.4 Дистанційна діагностика .... 222 13.5 Захист даних 222 14 Основні параметри 223 14.1 Зміна налаштувань 223 14.2 Огляд Налаштування 223 15 Чищення та догляд 225 15.1 Придатність до миття в посудомийній машині 225 15.2 Засоби для очищення 226 15.3 Чищення приладу 226 15.4 Чищення піддона для крапель і контейнера для кавової гущі 227 15.5 Чищення контейнера для молока 227 15.6 Сервісні програми 227 16 Усунення несправностей 229 17 Транспортування, зберігання й утилізація 234 17.1 Активація захисту від морозу 234 17.2 Утилізація старих приладів. 234

18 Сервісні центри 234 18.1 Номер виробу (E-Nr.), заводський номер (FD) і порядковий номер (Z-Nr.).. 235 19 Технічні характеристики 235 19.1 Інформація про безкоштовне ПЗ і ПЗ з відкритим вихідним кодом 235 20 Декларація відповідності.... 236

1 Безпека Дотримуйтеся наступних правил техніки безпеки.

1.1 Загальні вказівки ¡ Будь ласка, уважно прочитайте цю інструкцію. ¡ Збережіть інструкцію й інформацію про прилад для пізнішого користування або для наступного власника приладу. ¡ Не підключайте прилад, якщо його пошкоджено під час транспортування.

1.2 Використання за призначенням Користуйтеся приладом лише за таких умов: ¡ для приготування гарячих напоїв. ¡ у приватних домогосподарствах і в закритих приміщеннях побутового призначення. ¡ на висоті щонайбільше 2000 м над рівнем моря.

1.3 Обмеження кола користувачів Діти віком від 8 років, а також особи з обмеженими фізичними, сенсорними або розумовими здібностями чи з браком досвіду та/або знань можуть користуватися цим приладом тільки під наглядом або після отримання вказівок із безпечного користування приладом і після того, як вони усвідомили можливі пов’язані з цим небезпеки. Дітям заборонено гратися з приладом. Дітям можна чистити й обслуговувати прилад лише з 8-річного віку й під наглядом дорослих. Прилад і кабель живлення слід берегти від дітей віком до 8 років.

1.4 Безпечне встановлення УВАГА! ‒ Небезпека ураження електричним струмом! Монтаж, виконаний неналежним чином, може становити небезпеку для користувача. ▶ Прилад дозволено підключати до електромережі й експлуатувати лише відповідно до даних, зазначених на заводській табличці. ▶ Завжди використовуйте кабель живлення, що входить в комплект поставки нового приладу. ▶ Прилад можна підключати до електромережі змінного струму тільки через заземлену розетку, змонтовану згідно з чинними нормами. ▶ Заземлювальний провід електричної системи оселі має бути прокладений згідно з чинними нормами. Пошкоджений прилад або пошкоджений мережний кабель — джерело небезпеки. ▶ Ніколи не користуйтеся пошкодженим приладом. ▶ Заборонено користуватися приладом, поверхня якого тріснула чи зламалася. ▶ Не тягніть за мережний кабель, щоб від’єднати прилад від мережі. Завжди тягніть тільки за мережний штекер мережного кабелю. ▶ Якщо прилад або мережний кабель пошкоджений, негайно від'єднайте мережевий штекер розподільного блока або вимкніть запобіжник у розподільному блоці. ▶ Зателефонуйте до сервісного центру. → Стор. 234 Ремонтні роботи, виконані неналежним чином, можуть становити небезпеку для користувача. ▶ Ремонтувати прилад дозволено тільки фахівцям. ▶ Для ремонту приладу дозволяється використовувати лише оригінальні запчастини. ▶ У разі пошкодження кабелю живлення його потрібно замінити спеціальним кабелем, який можна замовити у виробника або в сервісному центрі.

1.5 Безпечна експлуатація УВАГА! ‒ Небезпека удушення! Діти можуть натягти пакувальні матеріали собі на голову або загорнутися в них і задихнутися. ▶ Бережіть пакувальні матеріали від дітей. ▶ Не дозволяйте дітям гратися з пакувальним матеріалом. Діти можуть удихнути чи проковтнути дрібні деталі й унаслідок цього задихнутися. ▶ Бережіть дрібні деталі від дітей. ▶ Не дозволяйте дітям гратися з дрібними деталями. УВАГА! ‒ Небезпека ураження електричним струмом! Рідина, що витекла, може спричинити ураження електричним струмом. ▶ Ніколи не занурюйте ні прилад, ні кабель живлення у воду. ▶ На рознімний з’єднувач приладу не має потрапляти рідина. ▶ Використовуйте прилад лише в закритих приміщеннях. ▶ Бережіть прилад від високої температури й вологи. ▶ Не можна чистити прилад за допомогою парового або високотискового приладу. УВАГА! ‒ Небезпека пожежі! Прилад нагрівається. ▶ Забезпечте достатню вентиляцію приладу. ▶ Заборонено користуватися приладом за зачиненими дверцятами шафи. Застосовувати подовжений кабель живлення й недозволені адаптери небезпечно. ▶ Не застосовуйте подовжувачі або багатомісні розетки. ▶ Застосовуйте лише адаптери, які дозволив виробник. ▶ Якщо шнур живлення є коротким і немає довшого шнура живлення, зверніться до професійної електромайстерні, щоб адаптувати місце монтажу вдома. УВАГА! ‒ Небезпека опіків! Деякі частини приладу дуже нагріваються. ▶ Не торкайтеся гарячих деталей приладу. 207

▶ Після користування дайте гарячим деталям приладу охолонути. УВАГА! ‒ Небезпека опіку! Щойно приготовані напої дуже гарячі. ▶ У разі потреби давайте напоям охолонути. ▶ Уникайте потрапляння на шкіру рідин і пари, що виходять із приладу. Дистанційний запуск за допомогою мобільної програми Home Connect без нагляду за приладом може призвести до ошпарювання інших осіб. ▶ Заборонено підносити руку під дозатор під час видачі напою. ▶ Не підпускайте до приладу дітей тощо. УВАГА! ‒ Небезпека травмування! Неправильне використання приладу може створити небезпеку для користувача. ▶ Щоб уникнути травм, користуйтеся приладом лише за призначенням. Затискання пальців під час зачинення дверцят приладу. ▶ Зачиняючи дверцята приладу, бережіть пальці. Кавомолка обертається. ▶ Не просовуйте пальці в кавомолку. УВАГА! ‒ Небезпека: магнетизм! Увага! Вплив магнітних полів! Особлива увага для людей з кардіостимуляторами В приладі використовуються постійні магніти. Магніти можуть впливати на роботу електронних імплантатів, наприклад, кардіостимуляторів чи інсулінових дозаторів. ▶ Людям з електронними імплантатами необхідно триматися на безпечній відстані — принаймні 10 см від приладу та дверцят приладу. 208

▶ Мінімальна відстань від резервуара для води, контейнера для молока, контейнера для кавової гущі, кришки дозатора напоїв, розподільника напоїв, дозатора напоїв, кріплення молочної системи, кришки заварювальної камери та заварювального блока має становити принаймні 10 см. УВАГА! ‒ Небезпека шкоди здоров’ю! Забруднення приладу може становити небезпеку для здоров’я. ▶ Виконуйте вказівки щодо гігієнічного чищення приладу.

2 Як уникнути матеріальних збитків у ник ну т и

УВАГА! Небезпека пошкодження приладу. Неправильне введення в експлуатацію може пошкодити прилад. ▶ Використовуйте прилад лише в приміщеннях, захищених від морозу. ▶ Якщо прилад транспортують або зберігають за температури, нижчої від 0 °C, перед введенням в експлуатацію слід витримати його 3 год за кімнатної температури. ▶ Після кожного підключення слід почекати приблизно 5 с. Неналежний монтаж може спричинити матеріальну шкоду. ▶ Дотримуйтесь інструкцій з монтажу приладів, розташованих зверху або знизу. ▶ У разі монтажу над шухлядою для підігрівання необхідно зробити нішу висотою 590 мм. Незакріплені меблі можуть впасти. ▶ Меблі слід прикріпити до стіни за допомогою стандартного кутика.

3 Охорона довкілля й ощадливе користування 3.1 Утилізація упаковки Пакувальні матеріали екологічно безпечні і можуть використовуватися повторно. ▶ Окремі складники потрібно розсортувати й утилізувати роздільно.

3.2 Заощадження енергії Якщо ви будете виконувати ці вказівки, прилад споживатиме менше електроенергії. Установіть найменшу тривалість затримки автоматичного вимкнення. a Коли приладом не будуть користуватися, він вимикатиметься раніше. → "Основні параметри", Стор. 223 Не переривайте приготування напоїв передчасно. a Нагріта кількість води або молока буде використана оптимально. Регулярно видаляйте з приладу накип. a Відклади накипу підвищують енергоспоживання.

4 Установлення й підключення 4.1 Комплект поставки Після розпакування перевірте, чи комплект повний і чи не пошкодило якісь частини під час транспортування. Зауваження: Залежно від моделі приладу в комплект входять різні аксесуари. Додаткові аксесуари позначені пунктирною рамкою. → Мал. 1

Залежно від комплектації приладу

Ємність для молока Гнучка трубка для молока та всмоктувальна трубка Інструкція з монтажу Таблетка для очищення

Таблетка для видалення накипу 1 Фільтр для води1 Смужка для визначення жорсткості води Інструкція з експлуатації Серветка з мікроволокна

Залежно від комплектації приладу

4.2 Монтаж і підключення приладу В інструкції з монтажу описано різні моделі з різною комплектацією та відмінностями в процесі монтажу. Зауваження: Зважайте на інформацію щодо безпеки → Стор. 205 та уникнення пошкодження майна → Стор. 210. ▶ Змонтуйте та підключіть прилад належним чином відповідно до інструкції з монтажу, що додається до приладу в коробці.

4.3 Підключення приладу до електромережі 1. Вставте штекер кабелю живлен-

ня в прилад. 2. Штепсельну вилку кабелю живлення вставте в розетку неподалік від приладу. 3. Перевірте, чи міцно вставлено штекер у розетці.

5 Знайомство 5.1 Прилад Тут можна познайомитися зі складниками приладу. Зауваження: Залежно від моделі приладу можливі деякі відмінності кольору та деталей. Вид зовні

Поличка для зберігання, знімна Освітлення Панель управління Дозатор напоїв з регульованою висотою Дверцята приладу Розподільник напоїв Кришка дозатора

Приймальний піддон Заводська табличка Резервуар для води з кришкою Вимикач живлення Шухляда для приладдя Контейнер для кавових зерен із кришкою Повзунок для регулювання тонкості помелу Кріплення молочної системи, магнітне Кришка заварювальної камери 211

17 18 19 20 21 22 23

Блок заварювання Ємність для молока Молочна система Поличка для зберігання контейнера для молока, знімна Контейнер для кавової гущі

НалаВідкривання або закриштування вання параметрів для налаштувань. Швидкий вибір у виборі напою

Швидкий вибір посередньо до "Обране" Швидкий вибір посередньо до ка" Швидкий вибір посередньо до World"

Піддон для крапель Кришка піддона для крапель

5.2 Панель управління За допомогою панелі управління можна настроювати функції приладу й одержувати інформацію про його робочий стан.

Класика Coffee World

Догляд і обслуговування

Увімкнення або вимкнення приладу. ¡ Вийдіть з налаштувань меню. ¡ Поверніться до головного меню. Запустіть або зупиніть програму. Вибір збережених напоїв з персоналізованими параметрами. → Стор. 219 Вибір стандартних напоїв. Вибір базових напоїв, список яких можна поповнювати за допомогою Home Connect. Викличте сервісні програми.

Сервісний центр Прилад підключено до Home Connect. Прилад не підключено до Home Connect. Прилад не підключений до сервера. Функція списку активована в застосунку Home Connect. Перевірте контейнер для молока. Засипте кавові зерна. Налийте води. Активовано "Демонстраційний режим". Параметри напоїв

Об’єм Міцність Аромат Частка молока Температура

Повернення в межах меню Додавання до «Улюбленого» Видалення напою з «Улюбленого» Приготування двох чашок.

Відкрийте швидкий вибір. Активація та деактивація блокування від доступу дітей Увімкнення або вимкнення Wi-Fi

6 Приладдя Використовуйте оригінальне приладдя. Воно розроблене для вашого приладу. Приладдя Таблетки для очищення Таблетки для видалення накипу Фільтр для води Серветка з мікроволокна Набір для догляду Обмежувач кута відчинення 92°

7 Перед першим використанням в ик орис т а ння м

Підготуйте прилад до застосування. в ик орис т а ння м

7.1 Підготовка й чищення приладу Очистьте прилад і його окремі частини. Керуйтеся графічною інструкцією на початку цього документа.

Магазин TCZ8001A TCZ8002A TCZ7003 TCZ8004A -

Сервісний центр 00312096 00312093 00575491 00460770 00312107 10020041

УВАГА! Непридатні зерна можуть засмітити кавомолку. ▶ Використовуйте лише чисті суміші смажених кавових зерен для еспресо-машин / автоматичних кавомашин. ▶ Не використовуйте глазуровані кавові зерна. ▶ Не використовуйте карамелізовані кавові зерна. ▶ Не використовуйте кавові зерна, оброблені цукровмісними добавками. ▶ Не засипайте мелену каву. → Мал.

Зауваження: Щодня наповнюйте резервуар для води свіжою холодною негазованою водою. Порада: Щоб зберігати оптимальну якість, зберігайте кавові зерна в прохолодному місці в закритій ємності. Кавові зерна в контейнері приладу зберігають аромат упродовж кількох днів.

7.2 Визначення твердості води Щоб прилад своєчасно сповіщав про потребу видалити накип, важливо правильно встановити твердість води. Твердість води можна визначити за допомогою індикаторної смужки з комплекту або дізнатися в місцевого постачальника води. 1. Ненадовго занурте індикаторну смужку у свіжу водопровідну воду. 2. Дайте воді стекти з індикаторної смужки. 3. За 1 хв індикаторна смужка покаже твердість води. Ця таблиця показує співвідношення рівнів і ступенів твердості води: РіНімецькі Загальна вень градуси твердість у твердості ммоль/л °dH 1 1-7 < 1,3 2 8-14 1,3-2,5 3 15-21 2,5-3,8 1 4 22-30 > 3,8 1 Заводська настройка

Залежно від комплектації приладу

Зауваження: Якщо в оселі є пом’якшувальний пристрій для води, то можна вибрати варіант "Пристрій для пом’якшення води". Порада: Налаштування можна змінити в будь-який момент. → "Основні параметри", Стор. 223

7.3 Водяний фільтр1 За допомогою фільтра для води можна сповільнювати появу накипу й робити воду чистішою.

Вставлення фільтра для води УВАГА! Можливе пошкодження приладу внаслідок появи накипу. ▶ Своєчасно замінюйте фільтр для води. ▶ Заміняти фільтр для води потрібно не пізніше ніж через 2 міс.. ▶ Зважайте на дисплейну індикацію. 1. Виберіть "Догляд і обслуговуван-

2. Виберіть "Фільтр INTENZA" і ви-

конуйте вказівки, що з’являтимуться на дисплеї.

Заміна або видалення фільтра для води Приладом можна користуватися й без фільтра для води. 1. Виберіть "Догляд і обслуговування". 2. Виберіть "Фільтр INTENZA". 3. Виберіть "Замінити" або "Прибрати" і виконуйте вказівки, що з’являтимуться на дисплеї. Поради ¡ Заміняти фільтр для води слід також із гігієнічних міркувань.

¡ За наявності водяного фільтра видаляти накип із приладу можна рідше. ¡ За наявності фільтра для води кавові напої виходять смачнішими. ¡ Якщо ви довго не користувалися приладом (наприклад, були у відпустці), то перед користуванням промийте встановлений водяний фільтр, приготувавши чашку гарячої води. ¡ Придбати фільтр для води можна в магазині або сервісному центрі. → "Приладдя", Стор. 213

7.4 Перше використання приладу Після під'єднання до електромережі налаштуйте прилад для першого використання. Меню введення в експлуатацію з’являється тільки після першого ввімкнення. 1. Відкрийте дверцята приладу. 2. Установіть вимикач живлення в положення ⁠. → Мал. 24 3. Зачиніть дверцята приладу. 4. Увімкніть прилад кнопкою та зачекайте, поки прилад промиється. 5. Виконуйте вказівки, що з’являтимуться на дисплеї. a На дисплеї з’являтимуться інструкції з виконання програми. Порада: Для запиту короткої інформації натисніть ⁠. Вказівки ¡ Якщо тепер ви Home Connect хочете виконати налаштування, дотримуйтеся вказівок застосунку Home Connect. → "Налаштування Home Connect", Стор. 221

¡ Якщо вибрано варіант "Демонстраційний режим", працює тільки дисплейна індикація. Готувати напої чи виконувати програми неможливо.

7.5 Загальні вказівки Щоб оптимально користуватися приладом, зважайте на вказівки. Вказівки ¡ На заводі встановлено стандартні параметри для оптимального режиму роботи приладу. ¡ Під час кожного приготування напою вмикається інтегрований вентилятор, що вимикається приблизно за 5-7 хв після приготування напою. ¡ Кавомолку відрегульовано на заводі для оптимальної роботи. Якщо кава тече лише краплями або надто рідка й має замало пінки, можна підкоригувати ступінь помелу. → "Регулювання тонкості помелу", Стор. 218 ¡ Якщо не користуватися приладом упродовж певного часу, він автоматично вимкнеться. Тривалість цього періоду можна змінити в основних параметрах. → Стор. 223 Тривалість цього періоду можна змінити в основних параметрах. ¡ Перший приготований напій не буде мати вираженого аромату, якщо: – Ви користуєтеся приладом уперше. – Ви щойно виконали сервісну програму. – Ви довго не вмикали прилад. Не пийте цього напою.

8 Основні відомості про користування к орис т у в а ння

8.1 Увімкнення або вимкнення приладу Вказівки ¡ Під час роботи приладу не користуйтеся головним вимикачем. ¡ Перш ніж вимикати головний вимикач, вимкніть прилад вимикачем . Лише так прилад автоматично промиється. ▶ Натисніть ⁠. Під час увімкнення на дисплеї з’явиться логотип. Під час увімкнення й вимкнення прилад автоматично промивається. Вимикаючись, прилад чиститься, випускаючи пару в піддон. Якщо прилад на момент увімкнення ще теплий або перед вимкненням напої не готували, прилад не промивається.

8.2 Приготування напоїв Тут ви дізнаєтеся, як приготувати вибраний напій. УВАГА! Небезпека опіку! Щойно приготовані напої дуже гарячі. ▶ У разі потреби давайте напоям охолонути. ▶ Уникайте потрапляння на шкіру рідин і пари, що виходять із приладу. Вказівки ¡ За деяких параметрів кава готується в кілька етапів. Зачекайте, доки процес приготування повністю завершиться. 216

¡ Щоб приготувати напій з молоком, до приладу потрібно приєднати заповнений молоком контейнер з молочним шлангом і всмоктувальною трубкою. ¡ Контейнер для молока розроблений спеціально під цей прилад. Контейнер для молока призначений тільки для того, щоб зберігати молоко в побутових умовах і в холодильнику. ¡ Якщо молочна система не почищена, налита гаряча вода може містити незначні домішки молока.

8.3 DoubleShot і TripleShot Прилад меле каву двічі або тричі. Щоб вивільнялися тільки приємні на смак і добре засвоювані ароматичні речовини, прилад заново меле зерна й заварює каву. Чим довше заварюється кава, тим більше гірких речовин і небажаних ароматів вивільняється. Гіркі речовини й небажані аромати погіршують смак і засвоюваність кави. Зауваження: Функції "DoubleShot" і "TripleShot" залежать від вибраних міцності та об’єму напою.

8.4 Приготування кавового напою з молоком У цьому прикладі ми розглянемо, як приготувати лате-мак’ято. УВАГА! Небезпека опіків! Молочна система дуже сильно нагрівається. ▶ Ніколи не торкайтеся гарячої молочної системи. ▶ Перш ніж торкатися молочної системи, дайте їй охолонути.

Вимоги ¡ Контейнер для молока вставлений. ¡ Молочна система під'єднана до розподільника напоїв. ¡ Контейнер для молока заповнено молоком у достатній кількості. 1. Поставте склянку під дозатор. 2. Виберіть "Класика" і натисніть "Класика". 3. Виберіть "Latte macchiato" і натисніть "Latte macchiato". 4. Налаштуйте параметри напоїв. ‒ Щоб змінити об’єм , натискайте сегменти. ‒ Щоб змінити міцність, натискайте та налаштуйте міцність за допомогою сегментів. ‒ Щоб змінити частку молока, натискайте та налаштуйте частку молока за допомогою сегментів. 5. Натисніть і дочекайтеся завершення процесу. ‒ Щоб повністю зупинити приготування напою, натисніть ⁠. ‒ Щоб зупинити тільки поточний етап приготування, натисніть "Пропустити". Вказівки ¡ Якщо не змінити жодного параметра протягом приблизно 30 с, прилад вийде з режиму налаштування. ¡ Прилад зберігає параметри автоматично. Поради ¡ Перед приготуванням напоїв чашки також можна підігрівати гарячою водою. ¡ Замість молока можна використовувати й напої рослинного походження, наприклад соєве молоко.

¡ Якість молочної пінки залежить від сорту використовуваного молока або напою рослинного походження.

8.5 Одночасне приготування двох чашок Для деяких напоїв можна готувати водночас дві чашки. Зауваження: Коли активна функція "DoubleShot" або "TripleShot", одночасне приготування двох чашок не підтримується. 1. Виберіть бажаний напій. 2. Натисніть ⁠. a На дисплеї з’явиться налаштуван⁠. ня 3. Поставте дві чашки під дозатор, ліворуч і праворуч. 4. Натисніть ⁠. Приготування напою складається з такої кількості етапів: 2. Зерна мелються таку кількість разів: 2. a Напій заварюється, а потім тече в чашки. 5. Дочекайтеся завершення процесу.

9 Кавомолка Цей прилад обладнаний регульовною кавомолкою, що дає змогу індивідуально коригувати ступінь помелу кавових зерен.

Поличка для зберігання контейнера для молока

9.1 Регулювання тонкості помелу ▶ За допомогою повзункового ре-

гулятора виберіть бажану тонкість помелу: від дуже тонкого до дуже грубого ⁠. → Мал. 25 Змінюйте тонкість помелу тільки незначною мірою. Установлений ступінь помелу застосовується тільки після другої чашки.

Порада: Якщо кава тече лише краплями, установіть грубіший ступінь помелу. Якщо кава надто рідка й має замало пінки, установіть тонший ступінь помелу.

10 Поличка для зберігання контейнера для молока Ваш пристрій визначає, коли на поличці для зберігання знаходиться контейнер для молока.

10.1 Використання полички для зберігання контейнера для молока 1. Під'єднайте контейнер для моло-

ка або пакет молока та поставте на поличку для зберігання. 2. Запустіть приготування напою. Зауваження: Якщо з’явиться повідомлення "Вставте контейнер для молока.", приготування напою неможливе.

Залежно від комплектації приладу

10.2 Використання власного контейнера для молока1 Із певними серіями приладів можна використовувати власний контейнера для молока. 1. Приготуйте власний контейнер для молока. 2. Відтаруйте власний контейнер для молока. → "Огляд Налаштування", Стор. 223 Прилад визначає кількість молока в контейнері для молока або в пакеті молока за вагою. Якщо в контейнері замало молока, з'являється повідомлення. Зауваження: Якщо ви використовуєте стандартний контейнер для молока або пакет молока, прилад визначає це автоматично.

11 Блокування від доступу дітей Щоб захистити дітей від ошпарення та опіків, прилад можна заблокувати.

11.1 Активація функції блокування від доступу дітей Вимога: Прилад увімкнено. 1. Натисніть ⁠. 2. Натисніть ⁠. a Функцію «Блокування від доступу дітей» активовано.

11.2 Деактивація блокування від доступу дітей 1. Натисніть ⁠. 2. Переміщуйте палець уздовж кі-

льця, поки кільце не заповниться.

12.2 Створення улюбленого з Класика або Coffee World 1. Виберіть напій з розділу "Класи2. 3. 4. 5.

ка" або "Coffee World". Налаштуйте параметри напоїв. Натисніть ⁠. Введіть назву. Натисніть "Зберегти".

12.3 Зміна улюбленого

a Блокування від доступу дітей деактивоване.

12 Улюблене Збережіть індивідуальні напої в «Улюблене», щоб швидше готувати їх. Улюблений напій — це напій з персоналізованими налаштуваннями. Змінити налаштування напою можна в будь-який момент. Зауваження: Щоб вийти з меню налаштування, натисніть або запустіть приготування напою.

12.1 Створення улюбленого напою з меню «Улюблене» 1. 2. 3. 4. 5. 6. 7.

Натисніть "Обране". Натисніть ⁠. Виберіть напій. Налаштуйте параметри напоїв. Натисніть ⁠. Введіть назву. Натисніть "Зберегти".

Натисніть "Обране". Виберіть улюблений напій. Внесіть зміни. Натисніть ⁠. Натисніть "Зберегти".

12.4 Видалення напою з улюбленого 1. 2. 3. 4.

Натисніть "Обране". Виберіть улюблений напій. Натисніть ⁠. Натисніть "Видалити".

12.5 Сортування улюблених напоїв Зміна порядку показу улюблених напоїв. 1. Натисніть "Обране". 2. Виберіть улюблений напій. 3. Натискайте на обраний улюблений напій принаймні 3 секунди. a На дисплеї відображаються всі улюблені напої, ви можете переміщувати улюблене пальцем. a Новий порядок показу зберігається автоматично.

Порада: Створювати, видаляти і сортувати улюблені напої можна також за допомогою застосунку Home Connect.

13 Home Connect Home Conne c t

Цей прилад можна підключити до мережі. Щоб керувати функціями з мобільного додатку Home Connect, змінювати основні параметри або контролювати поточний стан приладу, з’єднайте його з мобільним пристроєм. Служби Home Connect доступні не в усіх країнах. Доступність функції Home Connect залежить від доступності служб Home Connect у вашій країні. Докладну інформацію можна знайти тут:www.homeconnect.com Щоб можна було користуватися Home Connect, спершу встановіть зв’язок із домашньою мережею WLAN (Wi-Fi1) і мобільною програмою Home Connect.

допомогою застосунку Home Connect. → "Безпека", Стор. 205 ¡ Управління безпосередньо на приладі завжди має перевагу. У цей час управління за допомогою мобільної програми Home Connect неможливе.

Додаток Home Connect допоможе пройти всі кроки реєстрації. Для налаштування виконуйте інструкції, що з’являтимуться в застосунку Home Connect. Порада: Виконуйте також вказівки, що з’являються в застосунку Home Connect. Вказівки ¡ Дотримуйтеся правил техніки безпеки, наведених у цій інструкції з експлуатації; ці правила мають бути дотримані й у разі, якщо ви керуєте приладом за 1

13.1 Встановлення застосунку Home Connect 1. Застосунок Home Connect

встановлений на мобільному пристрої.

2. Запустіть застосунок

Home Connect та налаштуйте доступ до Home Connect. Застосунок Home Connect допоможе пройти всі кроки реєстрації.

Wi-Fi — зареєстрована торговельна марка асоціації Wi-Fi Alliance.

Apple App Store і логотип Apple App Store — товарні знаки компанії Apple Inc. Google Play і логотип Google Play — товарні знаки компанії Google LLC. 220

13.2 Налаштування Home Connect Вимоги ¡ У вас є мобільний кінцевий пристрій, наприклад, смартфон, із новою версією операційної системи iOS або Android. ¡ Мобільний кінцевий пристрій і ваш прилад перебувають в межах сигналу WLAN вашої домашньої мережі. ¡ На мобільному кінцевому пристрої встановлено застосунок Home Connect.

1. Відкрийте застосунок

Home Connect та проскануйте наступні QR-коди.

2. Дотримуйтеся вказівок застосу-

13.3 Параметри Home Connect Адаптуйте Home Connect до своїх потреб. Параметри Home Connect можна знайти в меню основних параметрів приладу. Які параметри відображатимуться на дисплеї, залежить від того, чи налаштовано Home Connect і чи підключено прилад до домашньої мережі.

Огляд параметрів Home Connect Тут наведений огляд параметрів "Home Connect" і мережі. Основний Вибір параметр Home Connect По Пуск мічник Роз’єднання Wi-Fi Увімк. Вимк.

Опис Додайте мобільний пристрій. Від'єднайте прилад від мережі. Вимкнення радіомодуля на час тривалої відсутності або для економії енергії. Зауваження: Перебуваючи в режимі очікування, під'єднаний до мережі прилад споживає щонайбільше 2 Вт енергії. 221

Основний параметр Дистанційний запуск

Увімкнення й вимкнення дистанційного запуску приладу. Зауваження: За допомогою мобільної програми "Home Connect" можливе тільки вимкнення. Зауваження: Цей параметр відображається, лише коли наявна оновлена версія ПЗ.

Зауваження: Якщо увімкнено "WiFi" та дистанційний запуск, на дисплеї з'являється ⁠.

13.4 Дистанційна діагностика Сервісна служба може отримати доступ до вашого приладу за допомогою дистанційної діагностики, якщо ви звернетеся до сервісної служби із запитом; ваш прилад має бути підключено до сервера Home Connect, а віддалена діагностика доступна в країні, в якій використовується прилад. Порада: Для отримання додаткової інформації та вказівок щодо наявності віддаленої діагностики у вашій країні див. розділ сервісної служби/підтримки на місцевому веб-сайті: www.home-connect.com.

13.5 Захист даних Зважайте на правила захисту даних.

Під час першого підключення приладу до домашньої мережі з виходом в інтернет прилад передає на сервер Home Connect такі дані для першої реєстрації: ¡ Унікальний ідентифікатор приладу (складається з ключів приладу, а також MAC-адреси встановленого модуля зв’язку Wi-Fi). ¡ Сертифікат безпеки модуля зв’язку Wi-Fi (для інформаційнотехнічної безпеки з’єднання). ¡ Поточну версію програмного й апаратного забезпечення побутового приладу. ¡ Статус відновлення заводських параметрів, якщо його перед цим робили. Ця перша реєстрація готує функції Home Connect до користування й потрібна лише під час першого виклику функцій Home Connect. Зауваження: Пам’ятайте, що функціями Home Connect можна користуватися лише за наявності мобільної програми Home Connect. Інформацію щодо захисту даних можна переглянути у мобільній програмі Home Connect.

14 Основні параметри Ви можете встановити основні установки вашого приладу відповідно до власних потреб, а також викликати додаткові функції.

14.1 Зміна налаштувань 1. Виберіть "Налаштування". a На дисплеї відображаються список налаштувань.

2. Змініть бажані налаштування.

a Прилад зберігає налаштування автоматично. 3. Щоб повернутися в меню, натисніть ⁠. 4. Щоб вийти з меню налаштування, натисніть ⁠. Порада: Для запиту короткої інформації натисніть ⁠.

14.2 Огляд Налаштування Тут ви знайдете огляд "Налаштування". Мова Home Connect

Home Connect Помічник

Налаштування дисплея

Яскравість Нічне затемнення екрана Індикація часу

Вибір мови. → "Налаштування Home Connect", Стор. 221 Налаштуйте поточний час або автоматичне відображення через Home Connect. Ступінчасте регулювання яскравості. Увімкнення та вимкнення затемнення дисплея. Увімкнення та вимкнення відображення годинника після вимкнення приладу. Налаштування відображення часу. ¡ Налаштування вирівнювання дисплея по горизонталі та вертикалі. ¡ Оптимізація та центрування відображення дисплея відносно кута зору.

Залежно від комплектації приладу 223

Звук клавіш Гучність Акустичний сигнал Мелодія запуску

Температура заварювання Черга молока Пауза на лате-мак’ято

Налаштування приладу

Освітлення Автоматичне вимкнення Твердість води Контейнер для молока1

Категорія після запуску

Відновити заводські налаштування приладу?

Залежно від комплектації приладу

Вимкнення та увімкнення звуку. Ступінчасте регулювання гучності. Вимкнення та увімкнення звуку. Вимкнення та увімкнення звуку при запуску приладу. Регулювання температури заварювання. Вибір послідовності наливання молока й кави. Регулювання паузи між молоком і кавою. Ступінчасте регулювання яскравості освітлення. Установлення часу, після якого прилад вимикається. Регулювання твердості води. Налаштування для пакета молока або власного контейнера для молока. Зауваження: Якщо ви використовуєте стандартний контейнер для молока або пакет молока, прилад визначає його автоматично. Вибір меню, що з’являється після ввімкнення, наприклад "Класика". Скидання особистих налаштувань до заводських.

Демонстраційний режим

Демонстраційний режим

Увімкнення або вимкнення режиму "Демонстраційний режим". Інформація про прилад Кількість напоїв Показ кількості приготованих напоїв. Інформація про чищен- Показ часу до наступня ної заміни фільтра для води або виконання сервісної програми. Інформація про версію Індикація інформації про прилад. Інформація про мережу Показ інформації про мережу. 1 Залежно від комплектації приладу

15 Чищення та догляд Щоб прилад працював довго, слід ретельно чистити його й доглядати за ним.

15.1 Придатність до миття в посудомийній машині Тут наведений огляд деталей, придатних до миття в посудомийній машині. УВАГА! Деякі деталі чутливі до температури й можуть бути пошкоджені внаслідок миття в посудомийній машині. ▶ Дотримуйтеся вимог інструкції з експлуатації посудомийної машини. Придатні: ¡ Піддон для крапель ¡ Кришка піддона для крапель ¡ Контейнер для кавової гущі ¡ Приймальний піддон ¡ Контейнер для молока з кришкою та днищем ¡ Поличка для зберігання контейнера для молока ¡ Розподільник напоїв ¡ Молочна система

▶ Мийте в посудомийній машині ті-

льки придатні для цього деталі.

▶ Використовуйте тільки ті про-

грами, котрі не нагрівають деталі понад 60 °C.

Непридатні: ¡ Резервуар для води ¡ Кришка резервуара для води ¡ Блок заварювання ¡ Кришка дозатора ¡ Кришка заварювальної камери ¡ Шухляда для приладдя ¡ Контейнер для кавових зерен ¡ Кришка контейнера для кавових зерен

15.2 Засоби для очищення Використовуйте лише спеціальні засоби для чищення. УВАГА! Непридатні засоби для чищення можуть пошкоджувати поверхні приладу. ▶ Не застосовуйте гострі чи абразивні засоби для чищення. ▶ Не використовуйте засоби для чищення, що містять спирт. ▶ Не застосовуйте жорсткі або металеві губки. Непридатні засоби для чищення й видалення накипу можуть пошкодити прилад. ▶ Не видаляйте накип за допомогою чистої лимонної кислоти, оцту або засобів на основі оцту. ▶ Не використовуйте засоби для видалення накипу, що містять фосфорну кислоту. ▶ Використовуйте лише спеціально розроблені під конкретний прилад таблетки для видалення накипу й чищення. → "Приладдя", Стор. 213

¡ Щоб запобігти корозії, завжди невідкладно прибирайте залишки накипу, кави, молока, розчинів для очищення й видалення накипу.

15.3 Чищення приладу УВАГА! Небезпека ураження електричним струмом! Рідина, що витекла, може спричинити ураження електричним струмом. ▶ Ніколи не занурюйте ні прилад, ні кабель живлення у воду. ▶ На рознімний з’єднувач приладу не має потрапляти рідина. ▶ Не можна чистити прилад за допомогою парового або високотискового приладу. УВАГА! Небезпека опіків! Деякі частини приладу дуже нагріваються. ▶ Не торкайтеся гарячих деталей приладу. ▶ Після користування дайте гарячим деталям приладу охолонути. 1. Корпус, блискучі поверхні й

Поради ¡ Ретельно мийте нові губки, щоб видалити можливі рештки солей. Солі можуть спричиняти появу нальоту іржі на металевих поверхнях. 226

панель керування протирайте доданою в комплекті серветкою з мікроволокна. 2. Приготувавши напій, протирайте дозатор напоїв м’якою вологою ганчіркою. 3. Промийте резервуар свіжою чистою водою. 4. Якщо приладом довго не користувалися (наприклад, під час відпустки), почистьте його весь (зокрема й рухомі деталі, як-от заварювальний блок або резервуар для води).

Зауваження: Прилад автоматично промивається, якщо ввімкнути його в холодному стані або вимкнути після приготування кави. Таким чином відбувається самоочищення системи.

15.4 Чищення піддона для крапель і контейнера для кавової гущі Щодня спорожнюйте й очищуйте піддон для крапель і контейнер для кавової гущі, щоб запобігти утворенню відкладів. Керуйтеся графічною інструкцією на початку цього документа. → Мал. 26 - 28

15.5 Чищення контейнера для молока З міркувань гігієни контейнер для молока потребує регулярного чищення. Контейнер для молока можна мити в посудомийній машині. Керуйтеся графічною інструкцією на початку цього документа. → Мал. 19 - 22

15.6 Сервісні програми Сервісні програми слід запускати для вставлення або виймання фільтра, а також для ретельного чищення приладу. Прилад повідомляє, коли потрібно виконати сервісну програму (наприклад, чищення). УВАГА! Неналежне або несвоєчасне чищення й видалення накипу можуть пошкодити прилад. ▶ Видаляйте накип одразу після появи відповідної вказівки. ▶ Кладіть у заварювальну камеру заварювального блока тільки таблетки для чищення.

▶ Не кладіть у заварювальну каме-

ру заварювального блока таблетки для видалення накипу або інші засоби.

Вказівки ¡ На дисплеї відображається перебіг виконання процедури. ¡ Якщо прилад заблокувався, то знову користуватися ним можна буде тільки після видалення накипу. Порада: Додатково до автоматичного промивання слід регулярно виймати блок заварювання та чистити його вручну.

Користування сервісними програмами 1. Виберіть "Догляд і обслуговування". 2. Натисніть "Догляд і обслуговування". a На дисплеї відображається список. 3. Натисніть на потрібну програму. a На дисплеї з’являтимуться інструкції з виконання програми. Огляд сервісних програм Тут наведений огляд сервісних програм. Зауваження: Початковий екран показує, скільки напоїв ще можна приготувати до виконання програми, а також відповідний час. Фільтр INTENZA

Вставлення, заміна або виймання фільтра для води. Чищення мо- Автоматичне промилочної сивання молочної системи стеми.

Очищення Видалення накипу Захист від морозу

Чищення заварювального блока Чищення системи подавання напоїв

Чищення й видалення накипу в одній програмі. Чищення системи від накипу й залишків кави. Чищення системи від залишків кави. Чищення системи від накипу. Спорожнення системи, щоб захистити прилад на час перевезення або зберігання на складі. Дисплей показує поетапні інструкції з оптимального чищення заварювального блока. Дисплей показує поетапні інструкції з оптимального чищення дозатора.

Якщо сервісна програма переривається, наприклад, через знеструмлення, прилад автоматично промивається. Після цього прилад знову готовий до роботи. Поради ¡ Перед запуском програми "Видалення накипу" або "calc'nClean" приготуйте посудину об’ємом щонайменше 0,5 л. ¡ Наявність фільтра для води збільшує час до наступної сервісної програми. ¡ Операції "Видалення накипу" і "Очищення" можна виконати одночасно, запустивши сервісну програму "calc'nClean".

Усунення несправностей

16 Усунення несправностей Незначні несправності приладу можна усувати власноруч. Перш ніж звертатися до сервісної служби, скористайтеся відомостями про усунення несправностей. Так можна уникнути зайвих витрат. УВАГА! Небезпека ураження електричним струмом! Ремонтні роботи, виконані неналежним чином, можуть становити небезпеку для користувача. ▶ Ремонтувати прилад дозволено тільки фахівцям. ▶ Для ремонту приладу дозволяється використовувати лише оригінальні запчастини. ▶ У разі пошкодження кабелю живлення його потрібно замінити спеціальним кабелем, який можна замовити у виробника або в сервісному центрі. Несправність Home Connect працює неправильно.

Причина та усунення несправностей Можливі різні причини. ▶ Перейдіть на сайт www.home-connect.com.

Прилад видає тільки воду, без кави.

Прилад не розпізнає порожній контейнер для кавових зерен. ▶ Завантажте кавові зерна. Засмічено відсік для меленої кави блока заварювання. ▶ Очистьте блок заварювання. Зерна надто масні й не падають у кавомолку. ▶ Злегка постукайте по контейнеру для кавових зерен. ▶ Змініть сорт кави. ▶ Не використовуйте масні зерна. ▶ Протріть порожній контейнер для кавових зерен вологою ганчіркою. Заварювальний блок вставлено неправильно. 1. Переконайтеся, що заварювальний блок правильно вставлений і міцно зафіксований. 2. Зсуньте верхній червоний важіль наліво. 3. Установіть кришку заварювального блока.

Прилад не видає молочну пінку.

Молочна система брудна. ▶ Помийте молочну систему в посудомийній машині. Гнучку трубку не занурено в молоко. ▶ Збільште кількість молока. 229

Усунення несправностей

Несправність Прилад не видає молочну пінку.

Причина та усунення несправностей ▶ Перевірте, чи занурено гнучку трубку в молоко.

Молочна система не всмоктує молоко.

Молочну систему зібрано неправильно. ▶ Правильно зберіть молочну систему.

У приладі відклалося багато накипу. ▶ Видаліть накип із приладу.

Гнучку трубку не занурено в молоко. ▶ Збільште кількість молока. ▶ Перевірте, чи занурено гнучку трубку в молоко. Молочна пінка надто Молоко надто холодне. холодна. ▶ Використовуйте тепле молоко. Прилад не видає гарячу воду.

Розподільник напоїв забруднений. ▶ Очистьте розподільник напоїв в посудомийній машині.

Прилад не видає напій.

Фільтр для води містить повітря. 1. Потримайте фільтр отвором догори у воді, доки з нього не перестануть виходити бульбашки повітря. 2. Вставте фільтр на місце. ▶ Рівно й міцно втисніть фільтр для води у гніздо на резервуарі. Залишки засобу для видалення накипу засмічують резервуар для води. 1. Вийміть резервуар для води. 2. Ретельно очистьте резервуар для води.

На дні приладу є краплі води.

Піддон вийнято зарано. ▶ Виймайте піддон лише за кілька секунд після останнього приготування напою.

Не вдається вийняти блок заварювання.

Фіксація не відпускається, заварювальний блок застряг. ▶ Вимкніть прилад, заждіть 3 хвилини і знов увімкніть.

Кавомолка не запускається.

Прилад занадто гарячий. 1. Від’єднайте прилад від електромережі. 2. Почекайте 1 год, щоб дати приладу охолонути.

Усунення несправностей

Несправність Кавомолка не меле зерна, хоча контейнер для зерен повний.

Причина та усунення несправностей Зерна надто масні й не падають у кавомолку. ▶ Злегка постукайте по контейнеру для кавових зерен. ▶ Змініть сорт кави. ▶ Не використовуйте масні зерна. ▶ Протріть порожній контейнер для кавових зерен вологою ганчіркою.

Якість кави або молочної пінки значно коливається. Якісь молочної пінки коливається.

Прилад забруднений накипом. ▶ Видаліть накип із приладу.

Кава не видається або видається по краплі. Не досягається установлений об’єм.

Установлено занадто дрібний помел. ▶ Установіть грубіший помел.

Якість молочної пінки залежить від сорту використовуваного молока або напою рослинного походження. ▶ Щоб оптимізувати результат, виберіть відповідний сорт молока або напою рослинного походження.

У приладі відклалося багато накипу. ▶ Видаліть накип із приладу. Фільтр для води містить повітря. 1. Потримайте фільтр отвором догори у воді, доки з нього не перестануть виходити бульбашки повітря. 2. Вставте фільтр на місце. Прилад брудний. ▶ Очистьте блок заварювання. ▶ Видаліть накип і очистьте прилад.

Неоптимальний сорт кави. ▶ Використовуйте сорт кави з більшим вмістом зерен робуста. ▶ Використовуйте зерна, обсмажені до темнішого кольору. Зерна обсмажені вже давно. ▶ Використовуйте свіжі зерна. Ступінь помелу не відповідає кавовим зернам. ▶ Установіть більш дрібного помел.

Кава має занадто ки- Установлено загрубий помел. слий присмак. ▶ Установіть більш дрібного помел. Неоптимальний сорт кави. 231

Усунення несправностей

Несправність Причина та усунення несправностей Кава має занадто ки- ▶ Використовуйте сорт кави з більшим вмістом зеслий присмак. рен робуста. ▶ Використовуйте зерна, обсмажені до темнішого кольору. Кава має надто гіркий присмак.

Установлено занадто дрібний помел. ▶ Установіть грубіший помел. Неоптимальний сорт кави. ▶ Змініть сорт кави.

Кава має присмак горілих зерен.

Установлено занадто дрібний помел. ▶ Установіть грубіший помел. Неоптимальний сорт кави. ▶ Змініть сорт кави. Установлено зависоку температуру кави. ▶ Установіть нижчу температуру кави.

Кавова гуща недостатньо щільна та занадто волога.

Не встановлено оптимальний ступінь помелу. ▶ Установіть грубіший або більш дрібний помел.

На дисплеї з’являється індикація "Вставте заварювальний блок.".

Кришка неправильно вставлена. 1. Переконайтеся, що заварювальний блок правильно вставлений і міцно зафіксований. 2. Зсуньте верхній червоний важіль наліво. 3. Установіть кришку заварювального блока.

На дисплеї з’являється вказівка "Заповніть резервуар для води.", хоча резервуар повний.

Резервуар для води встановлено неправильно. ▶ Правильно вставте резервуар для води.

Зерна надто масні. ▶ Використовуйте зерна іншого сорту.

Резервуар для води містить газовану воду. ▶ Заповніть резервуар для води свіжою водопровідною водою. Поплавець у резервуарі для води застряг. 1. Вийміть резервуар для води. 2. Ретельно очистьте резервуар для води. Новий фільтр для води не промито згідно з інструкцією. 1. Промийте фільтр для води згідно з інструкцією. 2. Почніть користування фільтром для води. Фільтр для води містить повітря. 1. Потримайте фільтр отвором догори у воді, доки з нього не перестануть виходити бульбашки повітря.

Усунення несправностей

Несправність На дисплеї з’являється вказівка "Заповніть резервуар для води.", хоча резервуар повний.

Причина та усунення несправностей 2. Вставте фільтр на місце.

На дисплеї з’являється індикація "E61: Очистьте заварювальний блок.".

Блок заварювання брудний. ▶ Очистьте блок заварювання.

На дисплеї з’являється вказівка про невідповідну напругу. На дисплеї з’являється вказівка перезапустити прилад.

Проблеми з електроживленням. ▶ Експлуатуйте прилад лише за 220—240 В.

На дисплеї дуже часто з’являється індикація calc’nClean.

Пом’якшена вода все одно містить трохи мінералів. 1. Вставте новий фільтр для води. 2. Установіть відповідну жорсткість води.

Ресурс фільтра для води вичерпано. ▶ Вставте новий фільтр для води. Відклади накипу в резервуарі для води засмічують систему. 1. Ретельно очистьте резервуар для води. 2. Запустіть програму видалення накипу.

Механізм блока заварювання заїдає. ▶ Очистьте блок заварювання.

На приладі виникла несправність. та 1. Установіть вимикач живлення в положення зачекайте 60 с. 2. Установіть вимикач живлення в положення ⁠.

Використано невідповідний засіб для видалення накипу або замалу його кількість. ▶ Для видалення накипу слід використовувати виключно відповідні таблетки. Сервісну програму не виконано до кінця. ▶ Запустіть сервісну програму "Етап спеціального промивання /". → "Сервісні програми", Стор. 227

Транспортування, зберігання й утилізація

17 Транспортування, зберігання й утилізація 17.1 Активація захисту від морозу Захистіть прилад від впливу морозу під час транспортування та зберігання. УВАГА! Наявність у приладі залишків рідини може призвести до пошкодження під час транспортування або зберігання. ▶ Перед транспортуванням або зберіганням спорожніть систему подачі рідини. 1. Виконайте програму "Захист від

морозу". → "Огляд сервісних програм", Стор. 227 2. Від’єднайте прилад від електромережі.

17.2 Утилізація старих приладів Екологічна утилізація дає змогу повторно використовувати цінну сировину. 1. Витягніть штепсельну вилку кабелю живлення. 2. Переріжте кабель живлення. 3. Утилізуйте прилад екологічним способом. Інформацію щодо актуальних способів утилізації можна отримати у продавця приладу або органів місцевого самоврядування.

Цей прилад маркіровано згідно положень європейської Директиви 2012/19/EU стосовно електронних та електроприладів, що були у використанні (waste electrical and electronic equipment WEEE). Директивою визначаються можливості, які є дійсними у межах Європейського союзу, щодо прийняття назад та утилізації бувших у використанні приладів.

18 Сервісні центри Важливі для безпеки оригінальні запасні частини, що відповідають Директиві ЄС щодо екологічного проектування, можна придбати в нашій сервісній службі впродовж щонайменше 7 років з моменту виходу приладу на ринок Європейського економічного простору. Зауваження: Робота сервісного центру в гарантійних випадках безкоштовна. Докладніші відомості про термін і умови гарантії у вашій країні можна отримати в сервісній службі, у дилера й на нашому сайті. Звертаючись до сервісного центру, назвіть номер виробу (E-Nr.), заводський номер (FD) і порядковий номер (Z-Nr.) свого приладу. Виробник: "БСХ Хаузгерете ГмбХ" вул. Карл-Вері-Штрасе, 34, м. Мюнхен, 81739, Німеччина Імпортер: ТОВ "БСХ Побутова Техніка" вул. Радищева, 10/14 корп.Б, м. Київ, Україна

Технічні характеристики

Контактні дані сервісного центру можна знайти в долученому довіднику або на нашому сайті.

Вага в порожньому стані Тип кавомолки

18.1 Номер виробу (E-Nr.), заводський номер (FD) і порядковий номер (ZNr.)

Цей виріб містить джерела світла класу енергоефективності D й F. Джерела світла можна придбати як запасні частини. Заміняти їх дозволено лише фахівцям.

Номер виробу (E-Nr.), заводський номер (FD) і порядковий номер (ZNr.) можна знайти на заводській табличці приладу. Щоб мати змогу швидко знайти відомості про прилад і телефонний номер сервісного центру, ці дані можна записати.

19.1 Інформація про безкоштовне ПЗ і ПЗ з відкритим вихідним кодом

19 Технічні характеристики Напруга Частота Номінальна потужність Максимальний статичний тиск насоса Максимальна місткість резервуара для води (без фільтра) Максимальна місткість контейнера для кавових зерен Довжина кабелю живлення Висота приладу Ширина приладу Глибина приладу 1

220– 240 В ∼ 50 / 60 Гц 1500 Вт 20 бар 2,2 л

400 г 170 см 44,6 см 59,4 см 39,6 см

Цей продукт містить програмні компоненти, що на них правовласники надають ліцензію як на безкоштовне ПЗ або на ПЗ з відкритим вихідним кодом. Відповідна інформація про ліцензію зберігається на побутовому приладі. Доступ до відповідної інформації про ліцензію також можливий через додаток Home Connect: «Профіль -> Юридична інформація > Інформація про ліцензію».1 Завантажити інформацію про ліцензію можна на сайті фірмової продукції. (Шукайте на сайті продукції модель свого приладу й додаткові документи.) Відповідну інформацію можна також запитати за адресою ossrequest@bshg.com або BSH Hausgeräte GmbH, CarlWery-Str. 34, D-81739 München (Німеччина). Вихідний код буде наданий на запит. Запит можна надіслати на адресу ossrequest@bshg.com або BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München (Німеччина). Тема листа: „OSSREQUEST“ Витрати на опрацювання вашого запиту покриваєте ви. Ця пропозиція чинна три роки від дати придба-

Залежно від комплектації приладу 235

Декларація відповідності

ння або принаймні до кінця періоду, упродовж якого ми надаємо підтримку й запчастини для відповідного приладу.

20 Декларація відповідності Цим компанія BSH Hausgeräte GmbH заявляє, що прилад із функцією Home Connect відповідає

BE FR MT SE WLAN (Wi-Fi)

основним вимогам та іншим відповідним положенням директиви 2014/53/EU. Докладну декларацію відповідності RED можна знайти в Інтернеті за адресою www.bosch-home.com на сторінці опису вашого приладу в розділі додаткових документів.

Частота 2,4 ГГц (2400– 2483,5 МГц): макс. 100 мВт Частота 5 ГГц (5150–5350 МГц + 5470–5725 МГц): макс. 100 мВт

BG CZ DK DE HR IT CY LI NL AT Pl PT NO CH TR IS 5 ГГц: лише для експлуатації

EE IE LV LT RO СІ UK (NI) в приміщеннях.

AL BA MD ME MK RS UK WLAN (Wi-Fi) 5 ГГц: лише для експлуатації в приміщеннях. Cправжнім «БСХ Хаузгерете ГмбХ» заявляє, що прилад з обладнанням радіодоступу відповідає Технічному регламенту радіообладнання;

EL LU SK ES HU FI UA

повний текст декларації про відповідність доступний на веб-сайті за такою адресою: www.boschhome.com.ua
