Тип продукту	Витяжка
Бренд	Zelmer
Модель	524.90
Колір	Білий
Ширина	60 см
Глибина	50 см
Висота	15 см
Вага	10 кг
Джерело живлення	220-240 В, 50 Гц
Потужність двигуна	200 Вт
Максимальна продуктивність	400 м³/год
Кількість швидкостей	3
Рівень шуму	60 дБ (максимальна швидкість)
Освітлення	LED, 2 x 3 Вт
Тип фільтра	Мийний алюмінієвий жировий фільтр
Вугільний фільтр	Опціональний, замінний
Тип монтажу	Настінний, з відведенням або рециркуляцією
Керування	Кнопки
Клас енергоефективності	B
Річне споживання енергії	80 кВт·год
Гідродинамічна ефективність	20
Очищення жирового фільтра	Можна мити в посудомийній машині
Заміна лампи	Можливо, LED модуль

Часті запитання - 524.90 Zelmer

Як встановити витяжку Zelmer 524.90?

Встановлення повинен виконувати кваліфікований технік. Переконайтеся, що витяжка встановлена на висоті не менше 65 см над варильною поверхнею. Дотримуйтеся інструкцій з настінного монтажу, підключіть повітропровід, якщо використовується режим з відведенням, та належним чином закріпіть витяжку. Зверніться до інструкції для детальних кроків.

Як очистити жировий фільтр?

Жировий фільтр слід чистити кожні 2-3 місяці. Зніміть його, посунувши засувку, вимийте в теплій мильній воді або в посудомийній машині при низькій температурі. Повністю висушіть перед встановленням.

Як часто потрібно замінювати вугільний фільтр?

Якщо ви використовуєте режим рециркуляції, замінюйте вугільний фільтр кожні 3-6 місяців залежно від використання. Фільтр не можна мити, його потрібно замінити при насиченні.

Як замінити лампу?

Вимкніть живлення. Зніміть кришку лампи, вийміть старий LED модуль і вставте новий (того ж типу). Перед роботою переконайтеся, що живлення вимкнено.

Що робити, якщо витяжка не працює?

Перевірте шнур живлення та електричне з'єднання. Переконайтеся, що термозапобіжник не спрацював. Якщо двигун не працює, можливо, несправна плата керування. Зверніться до сервісного центру.

Чи можна використовувати витяжку без повітропроводу?

Так, вона може працювати в режимі рециркуляції з вугільним фільтром (не входить до комплекту). Повітря фільтрується і повертається на кухню.

Як регулювати швидкість вентилятора?

Натисніть кнопки швидкості на панелі керування. Витяжка має 3 рівні швидкості (низький, середній, високий) для різних потреб приготування.

Який рівень шуму?

Рівень шуму на максимальній швидкості становить приблизно 60 дБ, що можна порівняти зі звичайною розмовою.

Чи є витяжка енергоефективною?

Zelmer 524.90 має клас енергоефективності B, що є середнім. Річне споживання становить близько 80 кВт·год.

Як часто потрібно проводити технічне обслуговування?

Чистіть жировий фільтр кожні 2-3 місяці. Замінюйте вугільний фільтр кожні 3-6 місяців. Протирайте зовнішню поверхню вологою ганчіркою. Щорічно перевіряйте повітропровід на предмет засмічень.

ПОСІБНИК КОРИСТУВАЧА 524.90 Zelmer

PL2–8Instrukcja użytkowaniaOKAP KUCHENNY KOMINOWYZ GIETYM SZKLEMTyp 524.60, 524.90	CZ9–15Návod k použitíKUCHYÑSKÝ ODSAVAČ PÁRKOMÍNOVÝ S OHÝBANÝMSKLEMTyp 524.60, 524.90	SK16–22Návod na obsluhuKOMÍNOVÝ DIGESTORS OHNUTÝM SKLOMTyp 524.60, 524.90
HU23–29Használati utasításKÜRTŐS PÁRAELSZÍVÓHAJLÍTOTT ÜVEGGEL524.60, 524.90 Típus	RO30–36Instrucțiuni de utilizareHOTĂ DE BUCĂTĂRIE DE TIPCĂMIN, CU STICLĂ ELASTICĂModel 524.60, 524.90	RU37–43Инструкция по эксплуатацииКУХОННАЯ ВЫТЯЖКА КАМИННАЯ,С ИЗОГНУТЫМ СТЕКЛОМТип 524.60, 524.90
BG44–50Инструкция за употребаКУХЕНСКИ АСПИРАТОРКОМИНЕН ТИП С ОГЪНАТОСТЬКЛОТип 524.60, 524.90	UA51–57Інструкція з користуванняКУХОННА ВИТЯЖКА ДИМОХІДНА З ГНУТИМСКЛОМодель 524.60, 524.90	EN58–63User manualCOOKER HOOD,CHIMNEY WITH BENT GLASSType 524.60, 524.90

PL	2–8	CZ	9–15	SK	16–22
Instrukcja użytkowaniaOKAP KUCHENNY KOMINOWYZ GIĘTYM SZKŁEMTyp 524.60, 524.90		Návod k použitíKUCHYŃSKÝ ODSAVAČ PÁRKOMÍNOVÝ S OHÝBANÝMSKLEMTyp 524.60, 524.90		Návod na obsluhuKOMÍNOVÝ DIGESTORS OHNUTÝM SKLOMTyp 524.60, 524.90

HU23–29Használati utasításKÜRTŐS PÁRAELSZÍVÓHAJLÍTOTT ÜVEGGEL524.60, 524.90 Típus

RO30–36Instrucțiuni de utilizareHOTĂ DE BUCĂTĂRIE DE TIP CĂMIN, CU STICLĂ ELASTICĂModel 524.60, 524.90

RU37–43Инструкция по эксплуатацииКУХОННАЯ ВЫТЯЖКА КАМИННАЯ,С ИЗОГНУТЫМ СТЕКЛОМ

BG	44–50	UA	51–57	EN	58–63
Инструкция за употреба		Інструкція з користування		User manual
КУХНЕНСКИ АСПИРАТОР		КУХОННА ВИТЯЖКА		COOKER HOOD,
КОМИНЕН ТИП С ОГЪНАТО		ДИМОХІДНА З ГНУТИМ		CHIMNEY WITH BENT GLASS
СТЪКЛО		СКЛОМ		Type 524.60, 524.90
Тип 524.60, 524.90		Модель 524.60, 524.90

Spis treści

Вказівки з безпеки 51

Технічні дані 52

Характеристика....53

Оснащення 53

Монтаж 54

Встановлення робочого режиму витяжки....55

Обслуговування 55

Зберігання й очищення....55

Екологія – Давайте дбати про навколишнє середовище....57

Транспортування і зберігання 57

Шановні Клієнти

Просимо старанно прочитати цю інструкцію з обслуговування. Особливу увагу потрібно звернути на вказівки з безпеки для попередження випадків і/або пошкодження обладнання під час користування. Інструкцію просимо зберегти, щоб за необхідністю скористатися нею під час користування у майбутньому.

ВКАЗІВКИ З ПИТАНЬ БЕЗПЕКИ

– Перед початком користування, ознайомтесь з повним змістом інструкції з обслуговування.
– Обладнання призначене виключно для домашнього використання. У разі його використання для цілей бізнесу загального харчування, умови гарантії змінюються. Не витягайте вилку з розетки тримаючи за провід; –
Живильний кабель не може доторкатися до гарячої поверхні. –
– Не запускайте обладнання, якщо живильний провід або корпус пошкоджені.

Якщо буде пошкоджений невід'єднувальний кабель живлення, то його повинен замінити виробник або спеціалізована ремонтна майстерня чи кваліфікована особа з метою уникнення виникнення небезпеки.

Ремонт обладнання може виконуватися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися за порадою до спеціалізованого сервісного центру.

– Кухонна витяжка служить для усування кухонних випарів назовні, потрібно підключити його до відповідного вентиляційного каналу (не підключайте до димохідних, димових каналів або внутрішнього згорання, що експлуатуються).

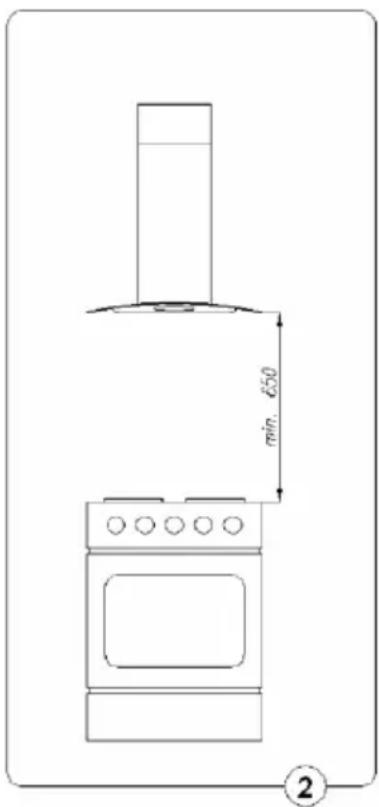

– Обладнання потрібно встановити на висоті не менше 650 мм від електричної кухонної плити і 700 мм від газової плити.
– Не залишайте відкрите полум'я під кухонною витяжкою. Під час знімання посуду з-над пальника, потрібно встановити мінімальне полум'я.
– Страви, що готуються з жиром потрібно постійно контролювати, тому що перегрі- тий жир може легко запалитися.
– Фільтр проти жиру для кухонної витяжки потрібно очищувати не менш, як через кожні 2 місяці, тому що насичений жиром стає легкозаймистим.
– Перед кожною операцією очищення, заміною фільтра або перед виконанням ремонтних робіт, потрібно вийняти вилку обладнання з розетки.
– Якщо у приміщенні, крім витяжки, експлуатується інше обладнання з неелектричним живленням (напр. печі на рідке паливо, проточні нагрівники, терми), потрібно

подбати про надійну вентиляцію (притік повітря). Безпечна експлуатація можлива, якщо при одночасній роботі витяжки й обладнання згорання, що залежать від повітря у приміщенні, у місці встановлення цього обладнання наявний вакууметричний тиск не більше 0,004 мілібара (цей пункт необов'язковий, якщо кухонна витяжка використовується у якості поглинача запаху).

– Фільтри проти жиру та фільтри з активним вуглецем повинні очищуватися або за- мінюватися, за рекомендаціями виробника або частіше у випадку інтенсивного вживання (більше 4 годин у день).
- Завжди треба перевіряти чи полум'я не виходить поза посудину, тому що це приводить до небажаних втрат енергії і небезпечної концентрації тепла. Не вживайте витяжку для інших цілей, не за її призначенням.
– Не мийте під проточною водою, не занурюйте обладнання і живильний кабель у воду.
– Для миття корпусу не використовувати агресивні миючі засоби у вигляді емульсії, молочка, пасти та ін. Вони можуть між ін. усунути нанесені інформаційні графічні символи, тобто: позначення, попереджувальні знаки та ін.
– Вживання аксесуарів, що не рекомендуються виробником може привести до пошкодження обладнання.
– Не дозволяйте користуватися приладом особам (у т.ч. дітьми) з обмеженими фізичними, чуттєвими або інтелектуальними здібностями, які не мають досвіду або знання, якщо вони не будуть під наглядом або доки вони не пройдуть навчання щодо способу користування, яке ведеться особами відповідальними за їхню безпеку.
Не допускайте, щоб діти грали з приладом. –

Необхідно упевнитися, що вищенаведені вказівки є зрозумілими.

ТЕХНІЧНІ ДАНІ

Характеристика	Тип витяжки524.60, 524.90
Напруга живлення 230 V ~ 50 Hz
Двигун вентилятора 1
Освітлення Галогени 2 x 20 W
Ступені швидкості 3
Ширина [см] 60/90
Глибина [см]	50
Висота [см]	485–915
Вихід [ø мм] 150 (120)
Продуктивність [м3/годину]	Max 650
Витрата потужності [W]	160
Рівень шуму [dBA]	Max 56
Вид роботи	Витяжка або поглинач
Колір	Нержавіюча сталь INOX

Обладнання виконує вимоги діючих стандартів.

Прилад відповідає вимогам директив:

Електрообладнання низької напруги (LVD) – 2006/95/EC. –

Електромагнітна сумісність (EMC) – 2004/108/EC. –

Кухонна витяжка ZELMER служить для усування кухонних випарів. Вона вимагає встановлення проводу для відведення повітря назовні. Довжина проводу (найчастіше труба ∅ 150 мм, ∅ 120 мм) не повинна перевищувати 4-5 м. Після встановлення фільтра з активним вуглецем, доступним у торговельній мережі, витяжка може працювати у якості поглинача запаху. У даному випадку не вимагається встановлювати провід для відведення повітря назовні.

Кухонна витяжка є електрообладнанням, виготовленим за II класом протипожежного захисту.

Має незалежне освітлення та витяжний вентилятор з можливістю встановити одно з трьох значень швидкості обертання.

Витяжка призначена для стійкого кріплення на вертикальній стіні над газовою або електричною плитою.

ОСНАЩЕННЯ

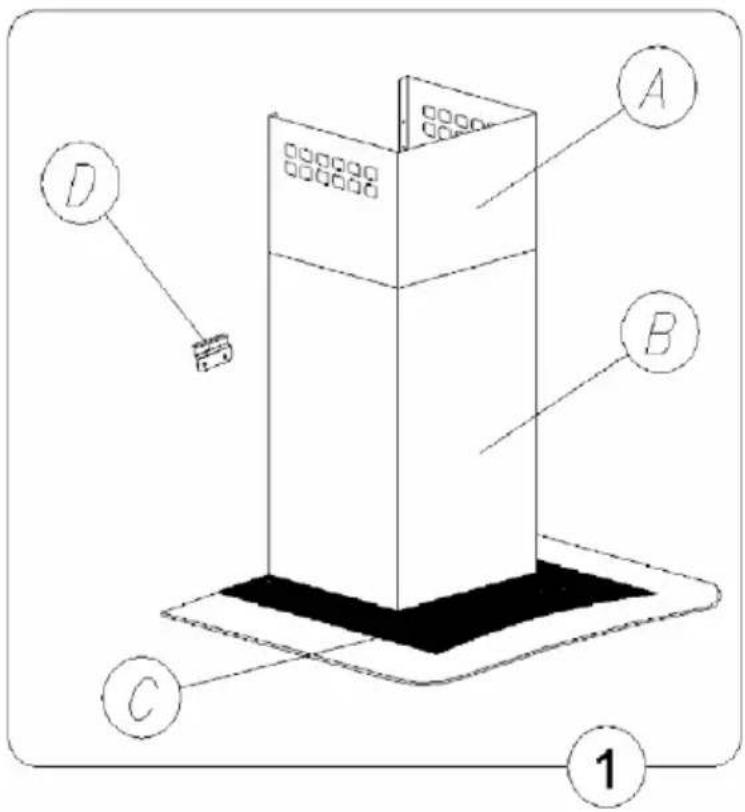

Витяжка складається з таких елементів (рис.1):

гнуте скло С разом з корпусом, •

телескопічний димохід, що складається 3: ●

верхнього каналу А, •

нижнього каналу В, оснащеного лампами і блоком вентилятора, ●

настінна вішалка D, •

переходу,

●направляюча видуву повітря.

МОНТАЖ

Для встановлення витяжки потрібно виконати такі дії:

1. Встановити настінну вішалку D на відповідній висоті.
2. Підвісити корпус витяжки С і нижній канал В (оба ці елементи є невід'ємною частиною).
3. Підключити витяжку до електромережі.
4. Підключити витяжку до вентиляційного каналу.
5. Прикріпити телескопічну колону димоходу А до В.

Монтаж настінної вішалки

1. При використанні рівня позначити на стіні вертикальну лінію від середини нагрівної плити до стелі. Це за-безпечить правильне і вертикальне кріплення вішалки на стіні.
2. Прикласти вішалку D до стіни його позначеною серединною частиною на вертикальній лінії, при цьому відстань між отворами та нагрівною плитою повинна складати не менш 970 mm.
   Увага: необхідно упевніться, чи було проведене вирів- нювання вішалки D.
   Позначити на стіні серединну частину отворів вішалки.

1. Висвердлити позначені на стіні отвори, користуючись свердлом діаметром 8 мм, а потім закріпити вішалку за допомогою розпірних дюбелів та гвинтів.

Монтаж витяжки

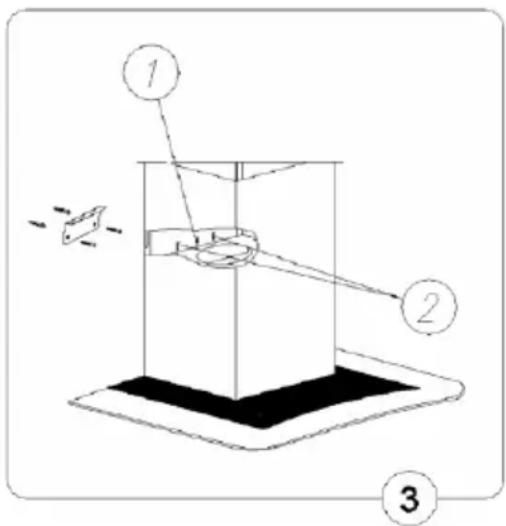

- Корпус витяжки С потрібно підвісити на попередньо закріпленій вішалці D.

Гвинтом (1) пригвинтити витяжку до вішалки – однак не затягуйте гвинт до кінця.
Болтами (2) провести вирівнювання витяжки.
Затягнути гвинт (1). •

Димохід складається з двох профілей у формі літери „U” з регульованою висотою.

Для встановлення верхнього каналу А до кан- налу В, (що стійко закріплений до скла С) потрібно розсунути обидва канали на бажану висоту.

- Потім необхідно затягнути верхній канал А до нижнього каналу В за допомогою двох гвинтів.

Підключення до електромережі та контроль роботи

Після підключення вилки до розетки електромережі (згідно з попередньо визначеними вимогами) потрібно перевірити чи працює освітлення витяжки та чи правильно працює її двигун.

Після встановлення витяжки гніздо повинно бути доступним для відключення вилки від живлення.

ВСТАНОВЛЕННЯ РОБОЧОГО РЕЖИМУ ВИТЯЖКИ

Встановлення витяжного робочого режиму витяжки

Під час витяжного робочого режиму витяжки повітря відводиться назовні спеціальним проводом. При даному встановленні потрібно усунути будь-які вуглецеві фільтри. Витяжка підключена до отвору, що відводить повітря назовні за допомогою негнучкого або еластичного проводу діаметром 150, 120 мм і відповідних зажимів для проводів, які потрібно придбати у магазинах зі встановлювальними матеріалами. Підключення повинно виконуватися кваліфікованим встановлювачем.

Встановлення робочого режиму витяжки у якості поглинача запаху

У цій опції профільтроване повітря повертається назад у приміщення через вирізи отворів з обох боків, розміщених у верхньому димоході. При даному встановленні потрібно провести монтаж вуглецевого фільтра і рекомендується встановити направляючу видуву повітря.

Значення швидкості вентилятора

Значення найнижчої і середньої швидкості застосовуються при нормальних умовах та при низькій концентрації випарів, натомість найвищу швидкість застосовуйте тільки при високій концентрації кухонних випарів, напр. під час смаження, чи грілювання.

ОБСЛУГОВУВАННЯ

Панель управління

Робота витяжки контролюється за допомогою комплексного перемикача.

0 – вимикач праці двигуна,
1 – перша швидкість роботи витяжки,
2 – друга швидкість роботи витяжки,
3 – третя швидкість двигуна,
– включення /виключення освітлення.

Це регулювання дозволяє підібрати оптимальну швидкість вентилятора для потреб користування при мінімальному значенні шуму.

ОЧИЩЕННЯ I КОНСЕРВАЦІЯ

Консервация

Регулярне очищення і консервація обладнання забезпечить надійну і безаварійну роботу витяжки та продовжить її живучість. Потрібно звертати особливу увагу, щоб алюмінієві фільтри і фільтри з активним вуглецем замінювалися згідно з рекомендаціями виробника.

Алюмінієві фільтри проти жиру

1. Очищення

Алюмінієві фільтри проти жиру повинні очищуватися через кожні два місяці, під час нормальної роботи витяжки, у посудомийній машині або ручним способом при використанні м'якого засобу для миття посуду або рідкого мила.

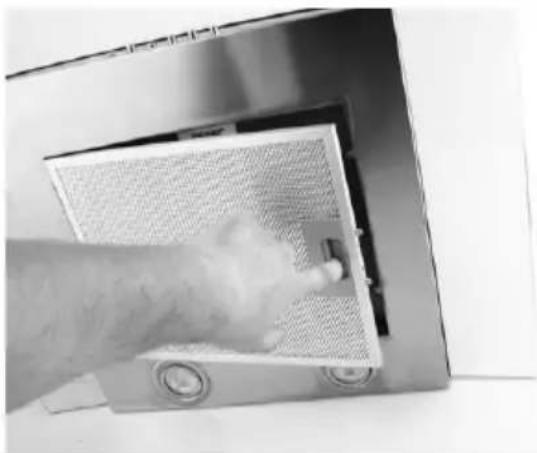

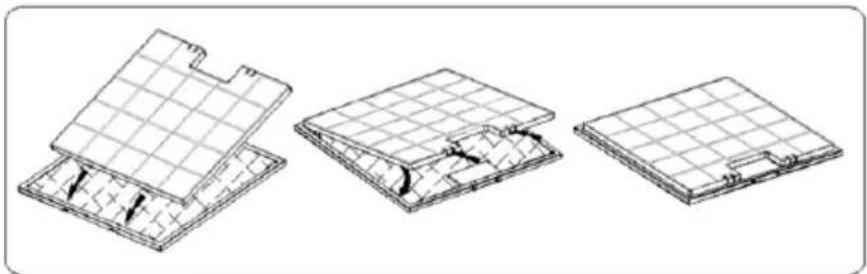

2. Заміна

Демонтаж фільтрів проводиться шляхом:

а) Знімання нижнього захисту шляхом звільнення заскочки замка.
b) Виймання алюмінієвого фільтра проти жиру.

Вуглецевий фільтр (можливість придбання фільтра у торговельній мережі)

1. Дія

Вуглецеві фільтри застосовуються виключно тоді, якщо витяжка не підключена до вентиляційного каналу.

Фільтри з активним вуглецем здатні поглинати запах до свого насичення. Непридатні для миття чи для відновлення і повинні замінюватися не менш, як один раз у 2 місяці або частіше у випадку винятково інтенсивного користування.

2. Заміна

а) Зняти алюмінієвий фільтр проти жиру.

b) Зняти вуглецевий фільтр, що знаходиться усередині витяжки на корпусі двигуна (з обох його боків) шляхом його перекручення.

с) Поступаючи у протилежному до п. в порядку, потрібно накласти новий фільтр на корпус турбіни двигуна і для захисту від випадання, перекрутити його.

Система освітлення складається з двох галогенів потужністю 20 W.

Для заміни лампи розжарювання, потрібно:

a) Відключити вилку від електромережі.
b) Підважити кільце, що охоплює скло галогену за допомогою плоского інструменту або гвинтовертом і притримуючи його, вийняти назовні.
с) Замінити лампу розжарювання, вживаючи з цією метою ганчірку або папір.
d) Повторно встановити кільце, разом зі склом, поступаючи у протиположному порядку.

Увага: Зверніть увагу, щоб не доторкатися безпо- середньо пальцями до лампи галогену, що встановлюється!

Очищення

Під час нормального очищення витяжки не допускається:

Вживати змочені ганчірки або губки чи застосовувати потік води.

• Вживати розчинники чи алкоголь, тому що це може привести до матовості поверхонь з лаковим покриттям.
• Вживати їдкі речовини, особливо для очищення поверхонь, виготовлених з нержавіючої сталі.
  Користуватися твердою, шероховатою ганчіркою.

Рекомендується користуватися зволоженою ганчіркою і вживати нейтральні миючі засоби.

ЕКОЛОГІЯ – ДАВАЙТЕ ДБАТИ ПРО НАВКОЛИШНЄ СЕРЕДОВИЩЕ

Кожна людина може зробити свій внесок у справу охорони природи. Це зовсім не складно і не потребує витрат. Для цього слід: здати картонну упаковку у пункт прийому макулатури, а поліетиленові пакети викинути у контейнер для пластмаси.

Зношений пристрій слід віддати у відповідний пункт прийому, адже його конструктивні елементи можуть бути небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ

– Транспорутвання виробу може здійснюватись усіма видами транспорту відповідно до вимог та правил які діють на конкретному виді транспорту.
- Під час перевезення повинна бути усунена можливість переміщення виробів всередині тарнспорного засобу.
– Під час транспротування залізницею перевезення повинно здійснюватися у критих вагонах або контейнерах дрібними чи повагонними відправками.
– Під час транспортування виробів на пласких піддонах вимоги до транспортування повинні відповідати ГОСТ 26663, або ГОСТ 19848 – в разі завстосування ящикових піддонів.
– Способи і засоби кріплення, схеми разміщення упкованих виробів (кількість ярусів, рядів) у транспортних засобах зазначені на упаковці.
– Вироби повинні зберігатися у опалювальних складских приміщеннях при температурі +5°C – +40°C. Умови зберігання повинні видповідати – 1(Л) ГОСТ 15150.
– Умови складування виробів зазначені у технічних умовах.

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування.

Імпортер/виробник застерігає собі право модифікувати виріб у будь-який момент, без по- переднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв'язку з конструкційним, тоговельним, естетичним та іншими причинами.
