524.90 - Kuchynský odsávač pár Zelmer - Bezplatný návod na obsluhu

Typ produktu	Digestor
Značka	Zelmer
Model	524.90
Farba	Biela
Šírka	60 cm
Hĺbka	50 cm
Výška	15 cm
Hmotnosť	10 kg
Napájanie	220-240 V, 50 Hz
Výkon motora	200 W
Maximálny výkon odsávania	400 m³/h
Počet rýchlostí	3
Hladina hluku	60 dB (maximálna rýchlosť)
Osvetlenie	LED, 2 x 3 W
Typ filtra	Umývateľný hliníkový tukový filter
Uhlíkový filter	Voliteľný, vymeniteľný
Typ inštalácie	Nástenný, odvod vzduchu alebo recirkulácia
Ovládanie	Tlačidlá
Energetická trieda	B
Ročná spotreba energie	80 kWh
Účinnosť prúdenia vzduchu	20
Čistenie tukového filtra	Vhodný do umývačky riadu
Výmena žiarovky	Možné, LED modul

Často kladené otázky - 524.90 Zelmer

Ako nainštalovať digestor Zelmer 524.90?

Inštaláciu by mal vykonať kvalifikovaný technik. Uistite sa, že digestor je namontovaný najmenej 65 cm nad varnou doskou. Postupujte podľa pokynov na montáž na stenu, pripojte potrubie, ak používate režim odvodu vzduchu, a digestor riadne upevnite. Podrobné kroky nájdete v návode.

Ako čistiť tukový filter?

Tukový filter by sa mal čistiť každé 2-3 mesiace. Odstráňte ho posunutím západky, umyte ho v teplej mydlovej vode alebo v umývačke riadu pri nízkej teplote. Pred opätovnou inštaláciou ho dôkladne vysušte.

Ako často by som mal vymeniť uhlíkový filter?

Ak používate režim recirkulácie, vymieňajte uhlíkový filter každé 3-6 mesiacov v závislosti od používania. Filter sa nedá umývať a musí byť vymenený, keď je nasýtený.

Ako vymeniť žiarovku?

Vypnite napájanie. Odstráňte kryt žiarovky, vyberte starý LED modul a vložte nový (rovnakého typu). Pred manipuláciou sa uistite, že je napájanie vypnuté.

Čo robiť, ak digestor nefunguje?

Skontrolujte napájací kábel a elektrické pripojenie. Uistite sa, že tepelná poistka nie je vypnutá. Ak motor nebeží, riadiaca doska môže byť chybná. Kontaktujte servisné stredisko.

Môže byť digestor používaný bez potrubia?

Áno, môže pracovať v režime recirkulácie s uhlikovým filtrom (nie je súčasťou dodávky). Vzduch je filtrovaný a vrátený do kuchyne.

Ako nastaviť rýchlosť ventilátora?

Stlačte tlačidlá rýchlosti na ovládacom paneli. Digestor má 3 úrovne rýchlosti (nízka, stredná, vysoká) pre rôzne potreby varenia.

Aká je hladina hluku?

Hladina hluku pri maximálnej rýchlosti je približne 60 dB, čo je porovnateľné s bežným rozhovorom.

Je digestor energeticky účinný?

Digestor Zelmer 524.90 má hodnotenie Energetická trieda B, čo je stredne účinné. Ročná spotreba je približne 80 kWh.

Ako často by som mal vykonávať údržbu?

Čistite tukový filter každé 2-3 mesiace. Vymieňajte uhlíkový filter každé 3-6 mesiacov. Vonkajšie časti utierajte vlhkou handričkou. Raz ročne skontrolujte potrubie na prekážky.

NÁVOD NA OBSLUHU 524.90 Zelmer

Ekologicky vhodná likvidace ....15

Vážení zákazníci

Hliníkových tukové filtry

1. Čištění

Nastavenie režimu prevádzky digestora 20

Obsluha 20

Ekologicky vhodná likvidácia 22

Vážení zákazníci

Prosíme pozorne si prečítajte tento návod na obsluhu. Mimoriadnu pozornosť venujte bezpečnostným pokynom tak, aby ste počas používania zariadenia predišli úrazom a/alebo poškodeniu zariadenia. Návod na obsluhu si uchovajte pre prípadné neskoršie použitie počas prevádzky zariadenia.

BEZPEČNOSTNÉ POKYNY

• Pred začatím používania zariadenia sa zoznámte s obsahom celého návodu na obsluhu.
• Zariadenie je určené na domáce použitie. V prípade použitia na účely stravovacích zariadení sa záručné podmienky menia.

- Zariadenie sa nesmie zapínať, ak sú napájací kábel alebo teleso viditeľným spôsobom poškodené.

Ak sa neodpojitel'ný elektrický kábel poškodí, musí ho vymenit' výrobca alebo špecializovaný opravárenský podnik alebo vykvalifikovaná osoba, aby ste predišli nebezpečenstvu.

Spotrebič smú opravovať iba odborne spôsobilí zamestnanci. Nesprávne vykona-ná oprava môže byt' príčinou vážneho ohrozenia pre používatel'a. V prípade poru-chy odporúčame, aby ste sa obrátili na špecializovaný servis.

• Kuchynský digestor slúži na odvádzanie kuchynských výparov von, treba ho pripojit' do vhodného vetracieho kanála (nesmie sa pripájať do komínových kanálov, dymovodov a kanálov na odvod spalín, ktoré sú v prevádzke).

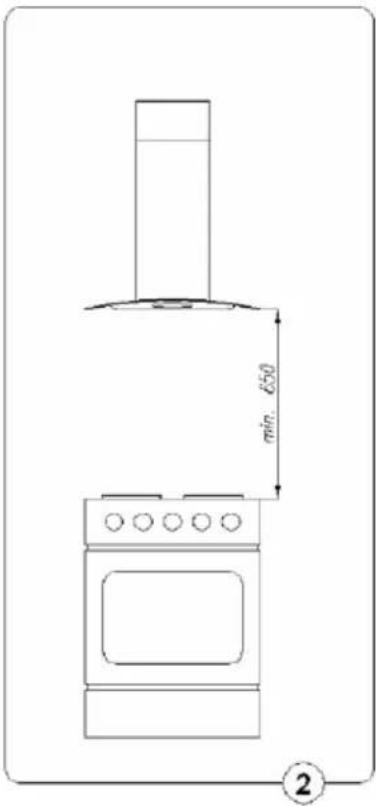

• Zariadenie treba montovat' vo výške minimálne 650 mm od elektrického sporáka a 700 mm od plynového sporáka.
• Pod kuchynským digestorom sa nesmie nechat' otvorený plameň. Pri snímaní nádob z horáka treba nastavit' minimálny plameň.
• Na jedlá pripravované na tukoch musíte stále dohliadať, pretože príliš silne rozohriaty tuk sa môže zapálit'.
• Tukový filter digestora treba čistit minimálne každé 2 mesiace, pretože filter presýtený tukom sa môže l'ahko zapálit'.
• Pred každým čistením, výmenou filtra alebo pred začatím opráv treba vytiahnuť zástrčku zariadenia zo zásuvky.
• Ak v danej miestnosti okrem digestora sa prevádzkujú aj iné zariadenia, ktoré majú ne-

elektrické napájanie (napr. pece na tekuté palivo, prietokové ohrievače, plynové ohrievače vody), treba zaistiť dostatočné vetranie (prívod vzduchu). Bezpečná prevádzka je možná, ak pri súčasnom používaní digestora a spaľovacích zariadení, ktoré závisia od vzduchu v miestnosti, v mieste, na ktorom sa tieto zariadenia používajú, je podtlak maximálne 0,004 milibar (tento bod neplatí, ak sa kuchynský digestor používa na pohlcovanie pachov).

- Filtre proti tuku a aktívne uhlíkové filtre treba čistiť alebo vymieňať podľa pokynov výrobcu alebo aj častejšie v prípade intenzívneho používania (viac ako 4 hod. denne).

- Vždy sa uistite, že plameň nesiaha mimo nádoby, pretože to vyvoláva nežiaduce straty energie a nebezpečnú koncentráciu energie. Digestor sa nesmie používať na účely iné než je určený.

- Na umývanie telesa sa nesmú používať agresívne čistiace prostriedky ako napr. emulzie, mliečka, pasty a pod. Tieto prostriedky môžu okrem iného zotriet' informačné grafické prvky, ako napr.: označenia, výstražné značky a pod.

- Používanie príslušenstva iného ako odporúčané výrobcom môže poškodit' zariadenie.

Zariadenie vyhovuje požiadavkám platných noriem.

Zariadenie vyhovuje požiadavkám smerníc:

Nízkonapät'ové elektrické zariadenie (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Digestor ZELMER slúži na odsávanie kuchynských výparov. Vyžaduje montáž potrubia na odvod vzduchu vonku. DÍžka potrubia (najčastejšie rúra ∅ 150 mm, ∅ 120 mm) ne-smie presahovať 4-5 m. Po namontovaní aktívneho uhlíkového filtra, ktorý je dostupný v obchodnej sieti, digestor môžete používať na pohlcovanie pachov. V tomto prípade sa nevyžaduje montáž potrubia na odvod vzduchu vonku.

Digestor je určený k stálemu pripevneniu k zvislej stene nad plynovým alebo elektrickým sporákom.

PRÍSLUŠENSTVO

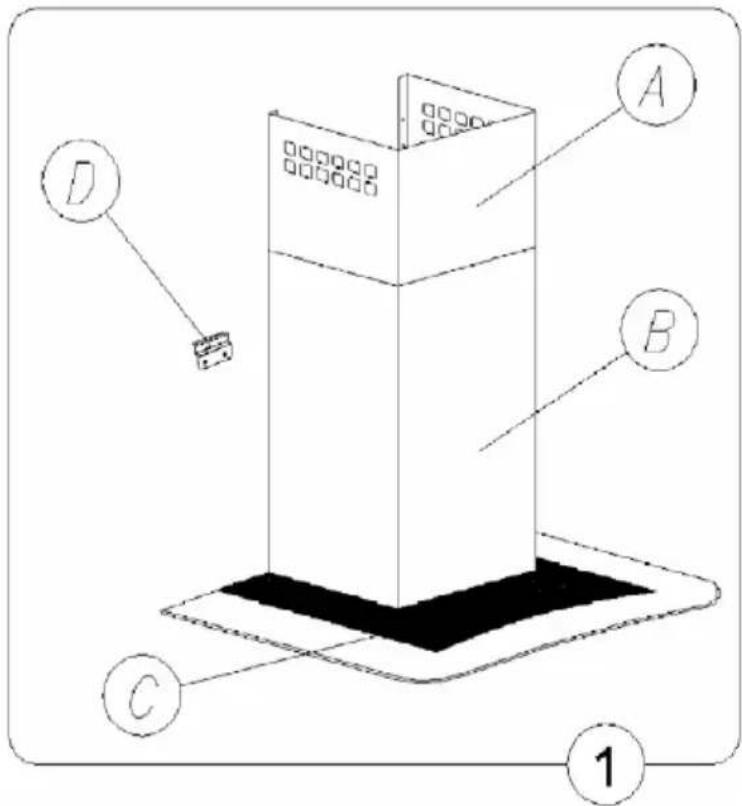

Digestor sa skladá z nasledujúcich prvkov (obr. 1):

ohýbaného skla C spolu s telesom, •

teleskopického komína, ktorý sa skladá z: ●

horného komína A, •

dolného komína B vybaveného osvetlením a sústavou ventilátora, ●

stenového vešiaka D, •

redukcie, •

usmerňovača prúdu vzduchu. •

MONTÁŽ

Pre namontovanie digestora vykonajte nasledujúce úkony:

1. Namontujte stenový vešiak D v požadovanej výške.
2. Zaveste teleso digestora C a dolný komín B (tieto dva prvky tvoria jeden integrálny celok).
3. Pripojte digestor k elektrickej sieti.
4. Pripojte digestor k vetraciemu potrubiu.
5. Pripevnite teleskopický komín A k B.

Montáž stenového vešiaka

1. Pomocou vodováhy označit' na stene zvislú čiaru od stredu varnej dosky až k stropu. Tým zaistíte správnu a zvislú montáž vešiaka na stenu.

2. Priložte vešiak D k stene jeho označeným stredom na zvislej čiare, pričom vzdialenost' medzi otvormi a varnou doskou musí byt' min. 970 mm.
   Pozor: uistite sa, že je vešiak D vo vodorovnej polohe. Označte na stene stredy otvorov vešiaka.

3. Vyvrtajte otvory označené na stene pomocou vrtáka s priemerom 8 mm, a potom namontujte vešiak pomocou hmoždiniek a skrutiek.

Montáž digestora

Kryt digestora C treba zavesit' na vopred pripev- • nený vešiak D.

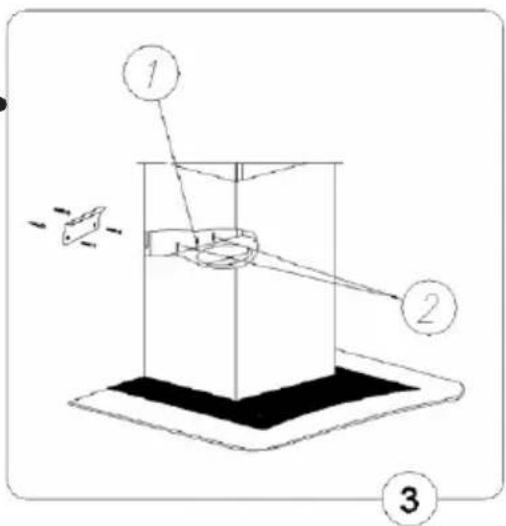

Skrutkou (1) priskrutkujte digestor k vešiaku – avšak nesmiete dotiahnuť skrutku na doraz.

Skrutkami (2) umiestnite digestor vo vodorovnej ● polohe.

Dotiahnite skrutku (1). •

Pre pripevnenie horného komína A ku komínu B (ktorý je pevne spojený so sklom C) treba roz-tiahnut' obidva komíny na požadovanú výšku.

Potom treba priskrutkovat' horný komín A k dol- • nému komínu B pomocou dvoch skrutiek.

Po pripojení zástrčky do siet'ovej zásuvky (v súlade s uvedenými predtým požiadavkami) treba overit', či funguje osvetlenie digestora a či jeho motor funguje správne.

Po nainštalovaní digestora zásuvka musí byt' dostupná pre odpojenie zástrčky od napájania.

NASTAVENIE REŽIMU PREVÁDZKY DIGESTORA

Nastavenie režimu prevádzky digestora – odsávanie

V prípade prevádzky digestora v režime odsávanie sa vzduch odvádza vonku pomocou špeciálneho potrubia. V tomto režime treba odstránit' prípadné uhlíkové filtre.

Digestor sa pripája k otvoru na odvod vzduchu vonku pomocou pevného alebo flexibilného potrubia s priemerom 150, 120 mm a vhodných spôn na potrubie, ktoré môžete kúpiť v obchodoch s inštalačným materiálom. Pripojenie musí vykonat' odborne spôsobilý inštalatér.

Nastavenie režimu prevádzky digestora – pohlcovanie pachov

Pri tomto režime filtrovaný vzduch sa vracia do miestnosti cez obojstranné otvory vyrezané v hornej časti vývodu. Pri tomto režime treba namontovať uhlíkový filter, odporúča sa tiež montáž difuzéra na vývode vzduchu.

Rýchlosti ventilátora

Najnižšia a stredná rýchlost' sa používa za normálnych podmienok a pri malej intenzite výparov, najvyššia rýchlost' sa používa iba v prípade vel'kej intenzity kuchynských výparov, napr. pri vyprážaní alebo grilovaní.

OBSLUHA

Ovládací panel

Fungovanie digestora môžete ovládat' pomocou komplexného prepínača.

0 – vypínač motora,

1 – prvý rýchlostný stupeň prevádzky digestora,
2 – druhý rýchlostný stupeň prevádzky motora,
3 – tretí rýchlostný stupeň motora,

- zapnutie / vypnutie osvetlenia.

Táto regulácia umožňuje nastavit' optimálnu pre prevádzkové potreby rýchlost' ventilátora pri minimálnej úrovni hluku.

Pravidelná údržba a čistenie zariadenia je zárukou spoľahlivej a bezporuchovej prevádzky digestora a predlíži jeho životnosť. Treba najmä dbať na to, aby sa hliníkové filtre a aktívne uhlíkové filtre vymieňali v súlade s pokynmi výrobcu.

Hliníkové tukové filtre treba čistiť každé dva mesiace pri normálnej prevádzke digestora, umývajte ich v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

2. Výmena

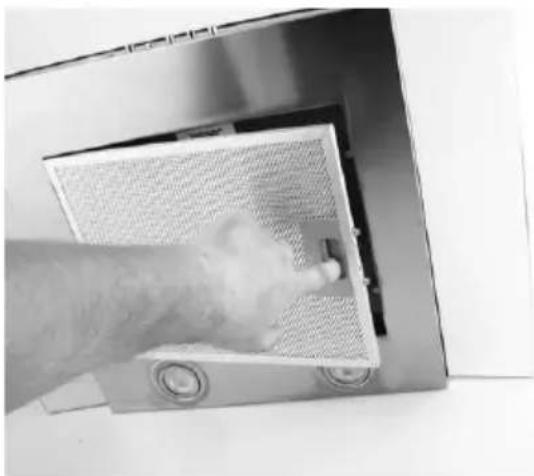

Demontáž filtrov:

a) Snímte dolný kryt uvolnením príchytky zámky.
b) Vyberte hliníkový tukový filter.

Uhlíkový filter (možnost' kúpit' filter v obchodnej sieti)

1. Fungovanie

Uhlíkové filtre sa používajú len vtedy, ak digestor nie je pripojený v vetraciemu potrubiu. Aktívne uhlíkové filtre sú schopné pohlcovat' pachy, až kým sa nenasytia. Nedajú sa umývat' ani regenerovat', musia sa vymeniť minimálne raz za 2 mesiace alebo častejšie v prípade mimoriadne intenzívneho prevádzkovania.

2. Výmena

b) Snímte uhlíkový filter, ktorý sa nachádza vo vnútri digestora na kryte motora (na jeho obidvoch stranách) – otočte ho.

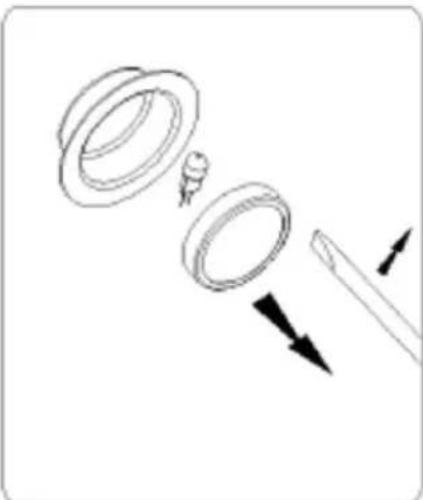

Inštaláciu osvetlenia tvoria dva halogény s výkonom 20 W. Pre výmenu žiarovky treba:

a) Odpojit' zástrčku od elektrickej siete.
b) Nadvihnite prstenec pridržiavajúci sklo halogénu pomocou plochého náradia alebo skrutkovača a pridržiavajúc ho, vyberte von.
c) Vymeňte žiarovku, s týmto cieľom použite utierku alebo papier.
d) Potom opät namontujte prstenec spolu so sklom, postupujte v opačnom poradí.

Pozor: Dbajte na to, aby ste sa vkladanej žiarovky halogénu bezprostredne nedotýkali prstami!

Pri bežnom čistení digestora nesmiete:

Používať mokré handričky, špongie ani prúd vody. ●

- Používať rozpúšťadlá s obsahom alkoholu, pretože môžu zmatnit’ lakované povrchy.

- Používať leptavé prostriedky najmä na čistenie povrchov z nehrdzavejúcej ocele.

Používať tvrdé, drsné handričky. •

Odporúča sa používať vlhké handričky a neutrálne umývacie prostriedky.

EKOLOGICKY VHODNÁ LIKVIDÁCIA

Obalový materiál nevyhadzujte. Obaly a baliace prostriedky elektrospotrebičov ZELMER sú recyklovateľné a zásadne by mali byť vrátené na nové zhodnotenie. Kartónový obal odovzdajte do zberne starého papiera. Vrecká z polyetylénu (PE, PE-HD, PE-LD) odovzdajte do zberne PE na opätovné zužitkovanie.

Po ukončení životnosti spotrebič zlikvidujte prostredníctvom na to určených recyklačných stredísk. Ak má byť prístroj definitívne vyradený z prevádzky, doporučuje sa po odpojení prívodnej šnúry od elektrickej siete jej odstránenie (odrezanie), prístroj tak bude nepoužiteľný.

Informujte sa láskavo na Vašej obecnej správe, ku ktorému recyklačnému stredisku patríte.

Tento elektrospotrebič nepatrí do komunálneho odpadu. Spotrebitel' prispieva na ekologickú likvidáciu výrobku. ZELMER SLOVAKIA s.r.o. je zapojená do systému ekologickej likvidácie elektrospotrebičov u firmy ENVIDOM združenie výrobcov. Viac na www.envidom.sk.

Opravy spotrebičov si uplatnite u odborníkov v servisných strediskách. Záručné a pozáručné opravy doručené osobne alebo zaslané poštou prevádzajú servisné strediská firmy ZELMER – vid' ZOZNAM ZÁRUČNÝCH SERVISOV.

Dovozca/výrobca nenesie zodpovednosť za prípadné škody vzniknuté vo výsledku použitia zariadenia v rozpore s jeho určením alebo vo výsledku nesprávnej obsluhy.

Dovozca/výrobca si vyhradzuje právo výrobok kedykol'vek upravovať bez predchádzajúceho oznámenia za účelom prispôsobenia právnym predpisom, normám, smerniciam alebo z konštrukčných, obchodných, dizajnových alebo iných dôvodov.
