HASZNÁLATI ÚTMUTATÓ 524.90 Zelmer

Biztonsági előírások 23

Müszaki adatok 24

A készülék jellemzői 25

A készülék részei 25

A készülék felszerelése ....26

A páraelszívó üzemmódjának a beállítása 27

A készülék kezelése 27

Karbantartás és tisztítás 27

Környezetvédelem – Óvjuk környezetünket ......29

Tisztelt Vásárlók

Kérjük figyelmesen olvassák el az alábbi használati utasítást. Különös figyelmet kell szentelni a biztonsági előírásoknak, hogy a készülék használata során a baleseteket megelőzze és/vagy a készülék megsérülését elkerülje. A használati utasítást ajánlatos megőrizni, hogy a készülék későbbi használata során is rendelkezésre álljon.

BIZTONSÁGI ELÓÍRÁSOK

• A készülék üzembehelyezése előtt ismerkedjen meg a használati utasításban leírtakkal.
• A készülék háztartásbeli használatra készült. A gasztronómiai célú felhasználása esetén a garancia feltételei módosulnak.

Ne húzza ki a dugót a vezetéknél fogva a konnektorból. –

A hálózati csatlakozó vezeték nem érhet forró felületekhez. –

- Ne használja a készüléket, ha a hálózati csatlakozó kábele vagy a külső burkolata szemmel láthatólag sérült.

Ha a tápkábel sérült, a cserét a készülék gyártójának vagy a szakértőnek ajánljuk megbízni a veszedelem kikerülése céljából.

A készülék javítását kizárólag csak arra kiképzett szakember végezheti. A helytele-nül elvégzett javítás a használó számára komoly veszélyt jelenthet. Meghibásodás esetén forduljon a szakszervízhez.

• A páraelszívó a háztartásokban keletkező konyhai pára eltávolítására szolgál, azt a megfelelő szellőzőkürtőbe kell csatlakoztatni (ne csatlakoztassa a működő kéménykürtőkbe, a füst vagy égéstermékek elvezető csatornáiba).

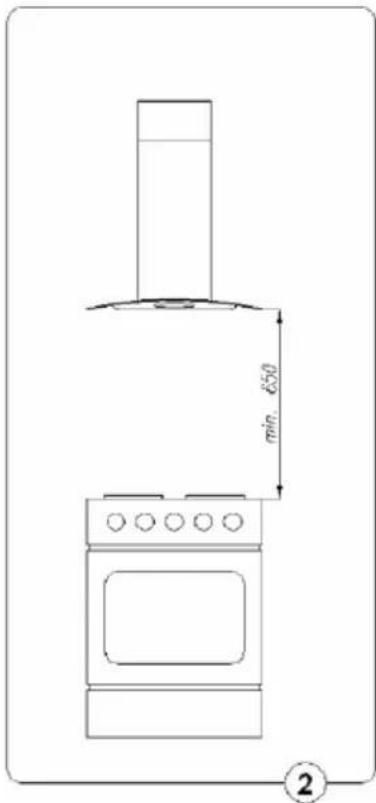

• A készüléket az elektromos tűzhely felületétől minimum 650 mm, a gáztűzhelytől pedig 700 mm magasságban kell felszerelni.
• A konyhai páraelszívó alatt nem szabad erős nyílt lángot használni. Az edény levételekor a tűzhelyről, a lángot állítsa takarékra.
• A zsíradékkal készülő ételeket a főzés alatt nem szabad felügyelet nélkül hagyni, mivel a forró zsíradék könnyen meggyulladhat.
• A páraelszívó zsírszűrő betétjét legalább 2 havonta egyszer tisztítani kell, mivel ha az zsíradékkal telítődik, gyúlékony.
• Minden tisztítási művelet, a szűrőbetét cseréje vagy bármilyen javítási munka előtt a készülék csatlakozó dugóját ki kell húzni a konnektorból.
• Ha a helyiségben, ahol a páraelszívón kívül más, nem elektromos készülékek (pl. folyékony üzemanyaggal működő kályhák, átfolyós radiátorok, fűtőtestek) is működnek, biztosítani kell a helyiség megfelelő szellőzését (a levegő beáramlását). A biztonságos működtetés úgy lehetséges, ha a páraelszívó és az égési folyamathoz a helyiség le-

vegőjét felhasználó berendezések egyidejű működése során ezeknek a berendezéseknek a felállítási helyén legfeljebb 0,004 mbar hipotónia uralkodik (ez a pont nem érvényes akkor, ha a páraelszívó szagelszívóként használatos).

- A zsírszűrő betéteket valamint az aktívszenes szűrőket a gyártó utasításai szerint kell tisztítani vagy cserélni, vagy annál is gyakrabban, azok intenzív használata esetén (több mint 4 óra naponta).

- Mindig ügyelni kell arra, hogy a láng ne menjen az edénynél feljebb, mivel ez nem kívánatos energiaveszteséget és hőkoncentrációt okoz. A páraelszívót nem szabad a rendeltetésétől eltérő célra használni.

- A készüléket ne mosogassa folyó víz alatt és sem a készüléket, sem annak hálózati csatlakozó vezetékét ne merítse vízbe.

- A külső borítás tisztításához ne használjon erős detergenseket emulzió, folyékony súroló vagy tisztítópaszta stb. formájában. Azok, többek között eltávolíthatják a készüléken található információs grafikai jelzéseket, mint pl.: jelzések, figyelmeztető jelek, stb.

- A gyártó által javasoltaktól eltérő kiegészítő tartozékok alkalmazása a készülék sérülését okozhatja.

- A készüléket mozgásukban korlátozott és csökkent mentális képességgel vagy a készülék használatára vonatkozó gyakorlattal és tudással nem rendelkező személyek (beleértve a gyerekeket is) nem használhatják, kivéve ha a felügyeletük biztosított, vagy a biztonságukért felelős személy által készülékhasználatra vonatkozóan utasítást adtak.

Ügyeljen arra, hogy gyerekek ne játszanak a készülékkel. –

Győződjön meg arról, hogy a fenti utasításokat megértette-e.

MÜSZAKI ADATOK

Jellemző vonások	A páraelszívó típusa524.60, 524.90
Hálózati feszültség 230 V ~ 50 Hz
A ventillátor motorja 1
Világítás 2 x 20 W halogén izzó
Sebességfokozatok 3
Szélesség [cm] 60/90
Mélység [cm] 50
Magasság [cm]	485–915
Kivezető nyílás [ø mm]	150 (120)
Elszívó kapacitás [m3/h]	Max 650
Teljesítmény felvétel [W]	160
Zajszint [dBA]	Max 56
Működési mód	Kivezetéses vagy elszívó
Szín	INOX rozsdamentes acél

A készülék az érvényes szabványoknak megfelel.

A készülék az alábbi irányelveknek megfelelő:

Kisfeszültségű elektromos berendezések (LVD) – 2006/95/EC. –

Elektromágneses kompatibilitás (EMC) – 2004/108/EC. –

A készülék a névleges adattáblázaton CE jelzéssel van ellátva.

A KÉSZÜLÉK JELLEMZÖI

A ZELMER páraelszívó a háztartásokban keletkező konyhai pára eltávolítására szolgál.

A kivezető csövét úgy kell felszerelni, hogy a levegő a szabadba távozzon. A kivezető (leggyakrabban ∅ 150, ∅ 120 mm-es cső) ne legyen 4-5 m-nél hosszabb.

A kereskedelmi forgalomban beszerezhető aktívszenes szűrőbetét felszerelése után a páraelszívó szagelszívóként működhet. Ebben az esetben nincs szükség a levegőt kivezető cső felszerelésére.

A konyhai páraelszívó a II. érintésvédelmi osztályba tartozó elektromos készülék.

Független megvilágítással és három fordulat-sebességre állítható légelszívó ventillátorral rendelkezik.

A páraelszívó állandó jelleggel a gáz- vagy villanytűzhely fölé, a falra szerelhető.

A KÉSZÜLÉK RÉSZEI

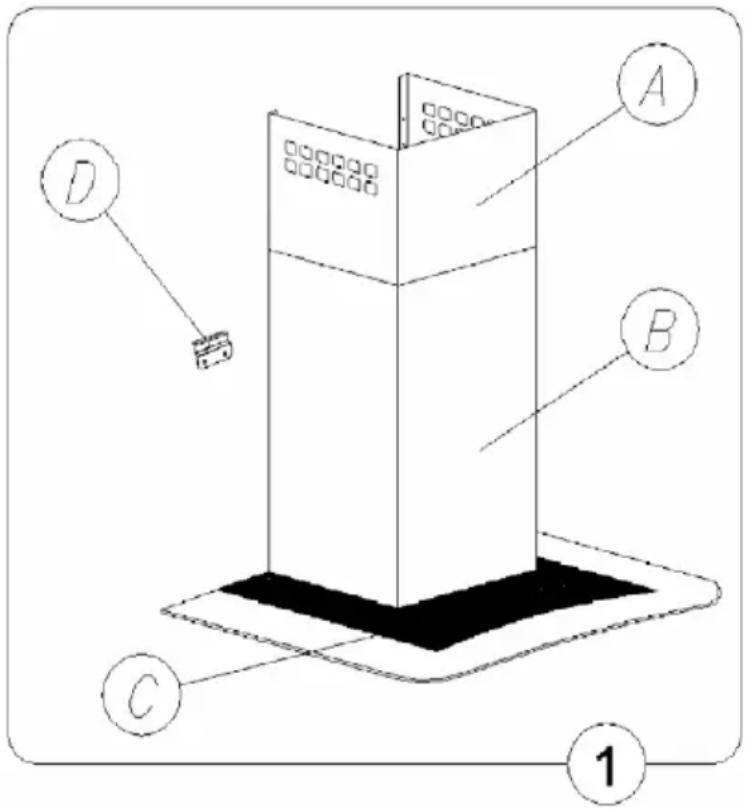

A páraelszívó alkotóelemei az alábbiak (1. ábra):

hajlított üveg C, a páraelszívó készüléktestével együtt, ●

az alábbi részekból álló teleszkópos kürtő: ●

felső kürtő A, •

ventillátor-egységgel és világítással felszerelt alsó B kürtő, ●

fali akasztó D, •

reduktor, •

- dégelszívó ventilátor.

A KÉSZÜLÉK FELSZERELÉSE

A készülék felszerelése céljából az alábbi műveleteket kell elvégezni:

1. Szerelje fel a D fali akasztót a megfelelő magasságban.
2. Rögzítse a falhoz a páraelszívó C készüléktestét és az alsó B kürtőt (mindkét elem egy integrált egységet képez).
3. Csatlakoztassa a páraelszívót a konnektorhoz.
4. Csatlakoztassa a páraelszívót a szellőzőkürtőhöz.
5. Rögzítse az A kürtő teleszkópos csövét a B-hez.

A fali akasztó felszerelése

1. Vízmérték segítségével rajzoljon egy függőleges vonalat a falra, a fütőlap közepétől egészen a mennyezetig. El- lenőrizze a fali akasztó megfelelő, függőleges felerősítését a falra.
2. Illessze a D akasztót a falhoz, a középső részén található jelzésével a falra rajzolt vonalra helyezve, ügyelve arra, hogy a felerősítő nyílásai és a tűzhely lapja között min. 970 mm távolság legyen. Figyelem: ellenőrizze, hogy a D akasztó vízszintes helyzetű legyen.

Jelölje meg a falon az akasztó nyílásainak a közepét.

1. Fúrja ki a falon megjelölt lyukakat 8 mm-es átmérőjű fúrót használva, majd a tiplik és csavarok segítségével erősítse fel a falra az akasztót.

A páraelszívó felszerelése

A páraelszívó C készüléktestét az előzőleg a fal- ra erősített D akasztóra kell felakasztani.
A csavarral (1) rögzítse a páraelszívót az akasz- ● tóhoz – azonban azt nem kell teljesen becsava-rozni.
A csavarokkal (2) szintezze ki a páraelszívót. • Csavarja be teljesen a csavart (1). •

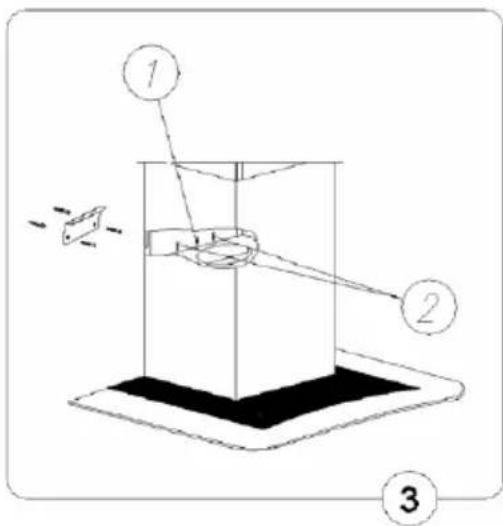

A kürtő két darab „U” alakú, szabályozható magasságú profilból áll.

• A felső A kürtőnek a B kürtőhöz (amely a C üveghez van tartósan erősítve) való rögzítése céljából húzza szét mindkét kürtőt a kívánt ma-gasságig.

- Ezután a felső A kürtőt csavarozza az alsó B kürtőhöz a két csavar segítségével.

A hálózathoz való csatlakoztatás és a működés ellenőrzése

A hálózati dugó konnektorhoz való csatlakoztatása után (a korábban leírt követelményeknek megfelelően) ellenőrizze a páraelszívó lámpájának és motorjának megfelelő működését.

A páraelszívó felszerelése után biztosítani kell a konnektor hozzáférhetőségét, hogy szükség esetén a készülék csatlakozó dugóját ki lehessen húzni a konnektorból.

A PÁRAELSZÍVÓ ÜZEMMÓDJÁNAK A BEÁLLÍTÁSA

A páraelszívó kivezetéses üzemmódjának a beállítása

A páraelszívó kivezetéses üzemmódjának az alkalmazása során a levegő egy speciális csövön keresztül a szabadba távozik. Ennél a beállításnál az esetleges aktívszenes szűrőket el kell távolítani.

A páraelszívó a levegőt kivezető nyíláshoz egy merev vagy hajlékony, 150, 120 mm-es átmérőjű, a szerelvényanyagokat árusító boltokban beszerezhető szorítógyűrűkkel rögzített csövön keresztül van csatlakoztatva. A készülék bekötését bízza szakemberre.

A páraelszívó szagelszívó üzemmódjának a beállítása

Ennél az opciónál az átszűrt levegő a felső kéményben elhelyezett kétoldalú nyílásokon keresztül visszatér a helyiségbe. Ennél a beállításnál be kell szerelni az aktívszenes szűrőt és javasolt a légáramlás szabályozó felszerelése.

A ventilátor sebességfokozatai

A legkisebb és közepes sebességfokozatot normális körülmények között kell alkalmazni, valamint a konyhai pára alacsony koncentrációja esetében, a legmagasabb sebességfokozat viszont csak a magas pára-koncentráció esetében, pl. sütés vagy grillezés esetén alkalmazandó.

A KÉSZÜLÉK KEZELÉSE

Kezelőpanel

A páraelszívó működését a beépített kapcsológomb segítségével lehet szabályozni

0 – a motor kikapcsológombja,

1 – a páraelszívó első sebességfokozata,
2 – a motor második sebességfokozata,
3 – a motor harmadik sebességfokozata,

- a világítás bekapcsolása / kikapcsolása.

Ez a szabályozási mód lehetővé teszi a ventilátornak a felhasználástól függő optimális sebességfokozatának a kiválasztását, úgy, hogy a készülék a legalacsonyabb zajszinttel működjön.

KARBANTARTÁS ÉS TISZTÍTÁS

Karbantartás

A páraelszívó rendszeres karbantartása és tisztítása biztosítja a készülék megfelelő és üzemzavar-mentes működését, továbbá meghosszabbítja annak élettartamát. Különös figyelmet kell fordítani arra, hogy az alumíniumból készült és az aktívszenes szűrők cse-réje a gyártó utasításai szerint történjen.

Alumíniumból készült zsírszűrő betétek

1. Tisztítás

Az alumíniumból készült zsírszűrő betétek tisztítását a páraelszívó normális működte- tése esetén két havonta kell elvégezni, mosogatógépben vagy kézzel, kímélő hatású mosogatószeres vízben mosogatva.

2. Csere

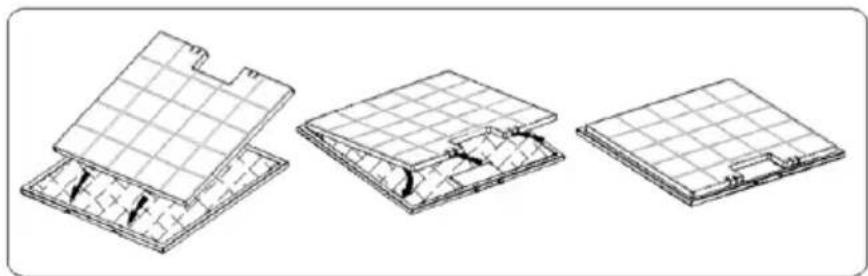

A szűrők leszerelése az alábbi módon történik:

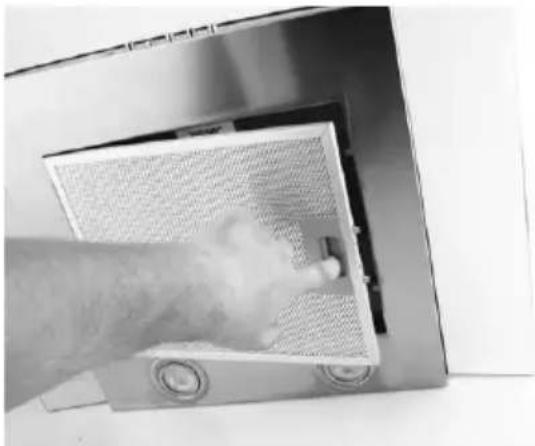

a) Vegye le az alsó védőburkolatot a pattintós zár kiengedésével.

b) Vegye ki az alumíniumból készült zsírszűrő betétet.

Aktívszenes szűrő (kereskedelmi forgalomban beszerezhető)

1. Működés

Az aktívszenes szűrőbetét csak akkor használatos, ha a páraelszívó nincs a szellőzőkürtőhöz csatlakoztatva.

Az aktívszenes szűrőbetétek mindaddig megőrzik szagelszívó képességüket, míg teljesen nem telítődnek. Nem mosogathatók és nem regenerálhatók, legalább 2 havonta ki kell őket cserélni, vagy annál is gyakrabban, azok intenzív használata esetén.

2. Csere

a) Veqye le az alumíniumból készült zsírszűrőt.

b) Vegye le a páraelszívóban, a készülék motorjának a borítóján (annak mindkét oldalán) található aktívszenes szűröt, azt elfordítva.

c) A b) pontban leírtakat ellenkező sorrendben elvégezve helyezze fel az új szűrőt a motor turbinájának a borítójára és a kieséssel szembeni bebiztosítása érdekében fordítsa el.

A készülék megvilágítása 2 db 20 W-os halogén izzóval történik.

Az izzó cseréjét az alábbi módon lehet elvégezni:

a) Húzza ki a csatlakozó dugót a konnektorból.

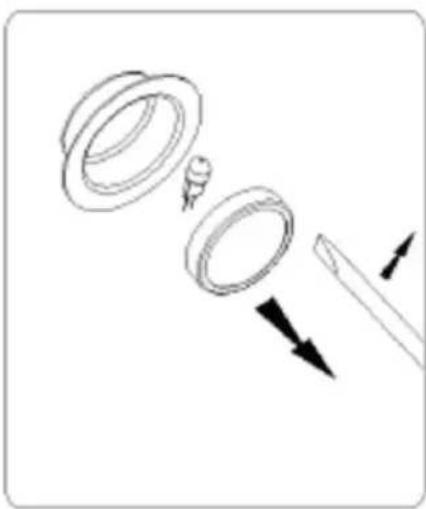

b) Egy lapos szerszámmal vagy csavarhúzóval feszítse fel a halogén üvegét körbevevő gyűrűt és azt visszatartva, vegye ki.
c) Cserélje ki az izzót, ehhez a művelethez egy rongyot vagy papírdarabot használva.
d) Ezután tegye vissza a gyűrűt a helyére az üveglappal együtt, a műveleteket fordított sorrendben végezve.

Figyelem: Ügyeljen arra, hogy ne érjen ujjaival közvetlenül a behelyezett halogén izzóhoz!

A páraelszívó normális tisztítása esetén nem szabad:

Vízbe áztatott ruhát vagy szivacsot, illetve vízsugarat használni.

• Hígítószereket vagy alkoholt alkalmazni, mivel azok a lakkozott felületek elszínesedését okozhatják.
• Maró hatású szereket alkalmazni, főleg a rozsdamentes anyagból készült felületek tisztításához.

Kemény, érdes felületű törlőruhát használni.

Javasoljuk nedves törlőruhát és semleges hatású tisztítószereket alkalmazni.

KÖRNYEZETVÉDELEM – ÓVJUK KÖRNYEZETÜNKET

A karton csomagolást javasoljuk leadni a hulladékgyűjtő helyre.

A polietilén (PE) zsákot dobja műanyag gyűjtő konténerbe. A hálózatból való kikapcsolás után a használt készüléket szétszerelni, a műanyag alkatrészeket leadni másodlagos nyersanyag felvásárló helyen.

A fém alkatrészeket leadni a MÉH-be.

Nem dobható ki háztartási hulladékkal együtt!!!

Az Importör/gyártó nem vállal magára felelősséget a készülék nem rendeltetésszerű használatából vagy a használati utasításban foglaltaktól eltérő felhasználásából eredő esetleges károkért.

Az Importör/gyártó fenntartja magának a jogot a termék bármikori, előzetes bejelentés nélküli megváltoztatására, annak az érvényes jogszabályokhoz, szabványokhoz, irányelvekhez való igazítására, vagy a konstrukciós, kereskedelmi, esztétikai és egyéb okokból történő módosítására.
