Typ produktu	Odsavač par
Značka	Zelmer
Model	524.90
Barva	Bílá
Šířka	60 cm
Hloubka	50 cm
Výška	15 cm
Hmotnost	10 kg
Napájení	220-240 V, 50 Hz
Výkon motoru	200 W
Maximální odsávání	400 m³/h
Počet rychlostí	3
Hladina hluku	60 dB (max. rychlost)
Osvětlení	LED, 2 x 3 W
Typ filtru	Pratelný hliníkový tukový filtr
Uhlíkový filtr	Volitelný, vyměnitelný
Způsob instalace	Nástěnný, odtahový nebo recirkulační
Ovládání	Tlačítka
Energetická třída	B
Roční spotřeba energie	80 kWh
Dynamická účinnost	20
Čištění tukového filtru	Vhodný do myčky
Výměna žárovky	Možná, LED modul

Často kladené otázky - 524.90 Zelmer

Jak nainstalovat odsavač par Zelmer 524.90?

Instalaci by měl provést kvalifikovaný technik. Ujistěte se, že je odsavač namontován alespoň 65 cm nad varnou deskou. Postupujte podle pokynů pro montáž na stěnu, připojte potrubí při použití odtahového režimu a řádně upevněte odsavač. Podrobné kroky najdete v návodu.

Jak čistit tukový filtr?

Tukový filtr by se měl čistit každé 2-3 měsíce. Vyjměte jej posunutím západky, umyjte v teplé mýdlové vodě nebo v myčce při nízké teplotě. Před opětovnou instalací důkladně osušte.

Jak často bych měl vyměňovat uhlíkový filtr?

Při použití recirkulačního režimu vyměňujte uhlíkový filtr každé 3-6 měsíců v závislosti na používání. Filtr nelze mýt a musí být vyměněn, když je nasycen.

Jak vyměnit žárovku?

Vypněte napájení. Odstraňte kryt žárovky, vyjměte starý LED modul a vložte nový (stejný typ). Před manipulací se ujistěte, že je napájení vypnuto.

Co dělat, když odsavač nefunguje?

Zkontrolujte napájecí kabel a elektrické připojení. Ujistěte se, že nedošlo k vypnutí tepelné pojistky. Pokud motor neběží, může být vadná řídicí deska. Kontaktujte servisní středisko.

Lze odsavač používat bez odtahu?

Ano, může pracovat v recirkulačním režimu s uhlíkovým filtrem (není součástí dodávky). Vzduch je filtrován a vracen do kuchyně.

Jak nastavit rychlost ventilátoru?

Stiskněte tlačítka rychlosti na ovládacím panelu. Odsavač má 3 úrovně rychlosti (nízká, střední, vysoká) pro různé potřeby vaření.

Jaká je hladina hluku?

Hladina hluku při maximální rychlosti je přibližně 60 dB, což je srovnatelné s běžným rozhovorem.

Je odsavač par energeticky účinný?

Zelmer 524.90 má hodnocení energetické třídy B, což je středně účinné. Roční spotřeba je přibližně 80 kWh.

Jak často bych měl provádět údržbu?

Čistěte tukový filtr každé 2-3 měsíce. Vyměňujte uhlíkový filtr každé 3-6 měsíců. Otřete vnější povrch vlhkým hadříkem. Jednou ročně zkontrolujte potrubí na překážky.

NÁVOD K OBSLUZE 524.90 Zelmer

Bezpečnostní pokyny 9

Technické údaje 10

Vlastnosti 11

Příslušenství 11

Montáž 12

Nastavení provozního režimu 12

Obsluha 13

Údržba a čištění 13

Přečtěte si prosím pečlivě tento návod k obsluze. Zvláštní pozornost věnujte pokynům týkajícím se bezpečnosti, aby během používání nedošlo k nehodám a poškození přístroje. Návod k obsluze si prosím uschovejte, abyste jej mohli použít i během pozdějšího používání přístroje.

BEZPEČNOSTNÍ POKYNY

• Před použitím přístroje se seznamte s obsahem celého návodu k použití.
• Přístroj je určen pouze pro použití v domácnostech. V případě použití pro podnikání v gastronomii se záruční podmínky mění.

Nevytahujte zástrčku ze zásuvky tahem za napájecí kabel. –

Napájecí kabel se nemůže dotýkat horkých ploch. –

- Přístroj nezapínejte, je-li napájecí kabel nebo kryt zjevně poškozen.

Pokud dojde k poškození neoddělitelné přívodní šňůry, musí jej vyměnit výrobce, specializovaný servis nebo jiná kvalifikovaná osoba, aby nedošlo k ohrožení.

Opravy přístroje může provádět pouze proškolený personál. Neodborně provedena oprava může být pro uživatele příčinou vážného ohrožení. V případě vzniku závad se obrat’te na specializovaný servis.

- Odsávač slouží k odsávání kuchyňských výparů ven z místnosti a je potřeba je jej připojit k ventilačnímu kanálu (nelze připojovat ke komínovým, dýmovým nebo spalinovým vedením, která jsou používána).

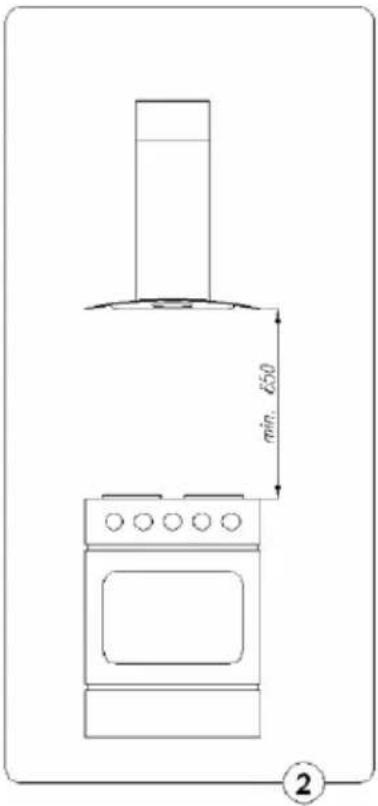

- Přístroj nutno namontovat ve výšce minimálně 650 mm od elektrické desky a 700 mm od plynového sporáku.

- Pod digestoří neponechávejte otevřený plamen. Při sundávání nádobí z hořáku ztlumte plamen na minimum.

- Pokrmy připravované na tucích musí stále sledovány, neboť přehřátý tuk se může snadno vznítit.

- Tukový filtr kuchyňského odsávače nutno čistit každé 2 měsíce, neboť prosycený tuky je snadno hořlavý.

- Před každým čištěním, výměnou filtru nebo před zahájením oprav, vyjměte zástrčku přístroje ze zásuvky.

- Je-li v místnosti kromě odsávače v provozu také jiné zařízení s neelektrickým napájením (například kotle na topné oleje, průtočné ohřívače, malé plynové ohřívače vody), zajistěte nezbytnou ventilaci (přívod vzduchu). Bezpečný provoz je možný, pokud při současném provozu odsávače a topných přístrojů závislých vyžadujících vzduch

v místnosti je místě umístění těchto zařízení podtlak maximálně 0,004 milibaru (tento bod neplatí, je-li odsávač používám pro odsávání pachů).

• Tukové filtry a filtry s aktivním uhlíkem musí být čištěny nebo vyměňovány podle doporučení výrobce nebo častěji v případě intenzívního používání (více než 4 hodiny denně).
• Vždy je nutno ověřit zda plamen nepřesahuji mimo nádobu, neboť tak dochází k nežá-doucím ztrátám energie a nebezpečnému hromadění tepla. Nepoužívejte odsávač pár k jiným účelům než ty, ke kterým je určen.
  – Nemyjte přístroj pod tekoucí vodou, neponořujte přístroj a napájecí kabel ve vodě.
• K mytí krytů nepoužívejte agresivní čisticí přípravky ve formě emulzí, mléka, past apod. Mohlo by dojít k odstranění informačních a grafických symbolů, jako jsou označení, výstražné symboly apod.
• Používání příslušenství jiných než výrobcem doporučených, může způsobit poškození přístroje.
• Přístroj není určen, aby jej obsluhovaly děti nebo osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí práce s přístrojem, nepoužívají-li jej pod dohledem nebo podle návodu k obsluze poskytnutému osobou odpovědnou za jejich bezpečnost.

Věnujte pozornost, aby si děti s přístrojem nehrály. –

Ujistěte se, že výše uvedeným pokynům rozumíte.

TECHNICKÉ ÚDAJE

Typické vlastnosti	Typ odsávače524.60, 524.90
Napájecí napětí 230 V ~ 50 Hz
Motor ventilátoru 1
Osvětlení Halogenové 2 × 20 W
Rychlostní stupně 3
Šířka [cm]	60/90
Hloubka [cm]	50
Výška [cm]	485–915
Vyvedení [ø mm]	150 (120)
Výkon [m3/h]	Max 650
Příkon [W]	160
Hlučnost [dBA]	Max 56
Druh provozu	Odsávacího zařízení nebo pohlcovač
Barva	Nerezová ocel INOX

Tento přístroj splňuje požadavky platných norem.

Přístroj je shodný s požadavky těchto směrnic:

Elektrická nízkonapěťová zařízení (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobek je označen symbolem CE na typovém štítku.

VLASTNOSTI

Odsávač pár ZELMER je určen k odstraňování kuchyňských výparů. Ke své funkci vyžaduje vývod odvádějící vzduch vně místnosti. Délka vedení (nejčastěji potrubí ∅ 150 mm, ∅ 120 mm) nemusí být delší než 4-5 m. Po instalaci filtru s aktivním uhlíkem (dostupné v obchodech) může odsávač pár pracovat jako pohlcovač zápachů. V tomto případě nevyžaduje instalace vedení pro odvádění vzduchu z místnosti.

Odsávač pár je elektrické zařízení vyrobené ve II. třídě požární ochrany.

Je vybaven nezávislým osvětlením a odsávacím ventilátorem s možností nastavení jedné ze tří pracovních rychlostí.

Odsávač pár je určená k upevnění na svislé stěně nad plynovým nebo elektrickým sporákem.

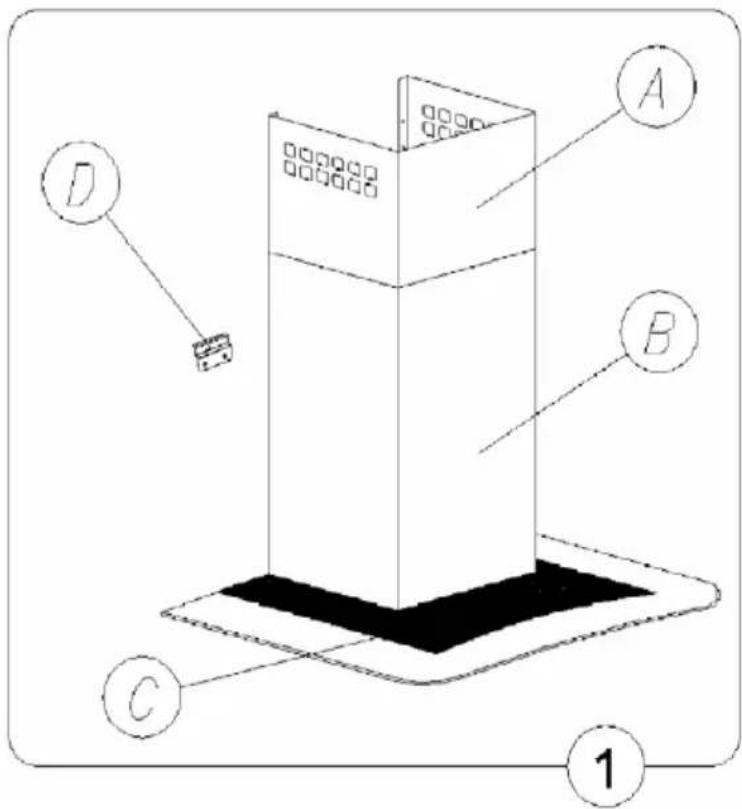

PŘÍSLUŠENSTVÍ

Odsávač pár se skládá z následujících dílů:

ohýbané sklo C s tělem, •

výsuvný komín tvořený: •

horním dílem A, •

dolním dílem B s osvětlením a ventilátorem, ●

zavěšení na stěnu D, •

redukce, •

usměrňovače proudění vzduchu. •

MONTÁŽ

Při montáži odsávače proved'te následující úkony:

1. Namontujte zavěšení na stěnu D v požadované výšce.
2. Zavěste tělo odsávač pár C a dolní díl komínu B (tyto oba díly tvoří nedílný celek).
3. Připojte odsávač k elektrické síti.
4. Připojte odsávač k ventilačnímu vedení.
5. Připevněte výsuvný díl komínu A k B.

Montáž nástěnného věšáku

1. Pomoci vodováhy vyznačte na stěně svislou čáru vedenou ze středu varné desky až ke stropu. Takto bude zajištěno řádné a svislé upevnění věšáku na stěně.
2. Přiložte věšák D ke stěně jeho vyznačeným středem na svislé čáře, přičemž vzdálenost mezi otvory a varnou deskou musí činit min. 970 mm.
   Upozornění: Ujistěte se, zda věšák D je ve váze.
   Vyznačte na stěně středy otvorů pro věšák.
3. Vyvrtejte na stěně vyznačené otvory použitím vrtáku o průměru 8 mm, poté upevněte věšák pomoci hmoždi- nek a vrutů.

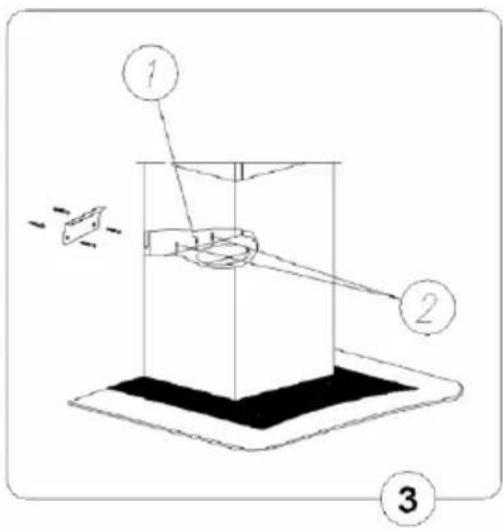

Montáž odsávače

Kryt odsávače C zavěste na připraveném věšá- ku D.

Vrutem (1) přišroubujte odsávač k věšáku – ne- • dotahujte však vrut úplně.

Pomoci šroubů (2) odsávač umístěte do váhy. • Dotáhněte vrut (1). •

Komín se tvořen dvěma profily ve tvaru písmene „U” s nastavitelnou výškou.

Při montáži horního dílu komínu A v dílu B, (kte- rý je nasazen na pevno na sklo C) roztáhněte oba díly na požadovanou výšku.

Poté dotáhněte horní díl A k dolnímu dílu B po- • moci dvou vrutů.

Připojení k elektrické síti a ověření funkčnosti

Po připojení zástrčky do zásuvky elektrické sítě (podle uvedených požadavků) ověřte zda funguje osvětlení odsávače a zda řádně pracuje jeho motor.

Po nainstalování odsávače pár musí být zásuvka přístupná za účelem odpojení zástrčky z napájení.

NASTAVENÍ PROVOZNÍHO REŽIMU

Nastavení režimu odsávání odsávače

V průběhu režimu odsávání odsávač je vzduch odváděn mimo místnost speciálním vedením. Při tomto použití odstraňte případné uhlíkové filtry.

Odsávač pár je připojen k otvoru pro odvádění vzduchu mimo místnost pomoci pevného

nebo pružného vedení o průměru 150, 120 mm a příslušných svorek, které lze zakoupit v obchodech s instalačním příslušenstvím. Připojení zadejte kvalifikovanému instalatéru.

Nastavení odsávače v režimu pohlcovače pachů

V tomto případě je přefiltrovaný vzduch veden zpět do místnosti otvory v hlavním komínu. V případě tohoto nastavení nutno namontovat uhlíkový filtr a doporučuje se použití usměrňovače proudění vzduchu.

Rychlosti ventilátoru

Nejnižší a střední rychlost se používejte za normálních podmínek a při nízké koncentraci výparů, nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. během smažení, nebo grilovanání.

OBSLUHA

Ovládací panel

Odsávač pár může být ovládán kombinovaným přepínačem.

0 – vypínač motoru,

1 – první provozní rychlosti odsávače,

2 – druhá provozní rychlost odsávače,

3 – třetí provozní rychlost odsávače,

– zapínání / vypínání osvětlení.

Ovládání umožňuje zvolit optimální rychlost ventilátoru dle potřeb uživatele s minimální hlučností.

Pravidelná údržba a čištění přístroje zajistí dobrý a bezporuchový provoz odsávače pár a prodlouží jeho životnost. Věnujte zvláštní pozornost výměně hliníkových filtrů a filtrů s aktivním uhlíkem, aby byly vyměňovány v souladu s doporučeními výrobce.

Hliníkové tukové filtry musí být za normálního provozu odsávače čištěny každé dva měsíce v myčce nebo ručně s použitím mírného přípravku na nádobí nebo tekutého mýdla.

1. Výměna

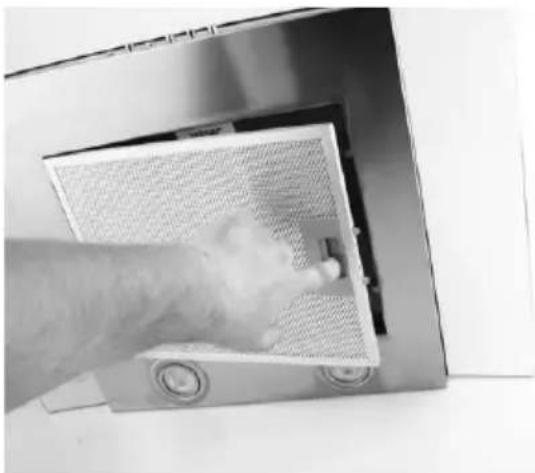

Postup demontáže filtrů:

a) Uvolněním západky zámku sundejte dolní kryt.

b) Vyjměte hliníkový tukový filtr.

Uhlíkový filtr (k dostání v obchodní síti)

1. Funkce

Uhlíkové filtry jsou používány tehdy, není-li odsávač připojen k ventilačnímu vedení. Filtry s aktivním uhlíkem pohlcují pachy do doby svého úplného nasycení. Nelze je mýt ani obnovovat, musí být proto vyměňovány jednou za 2 měsíce nebo častěji v případě výjimečně intenzívního používání.

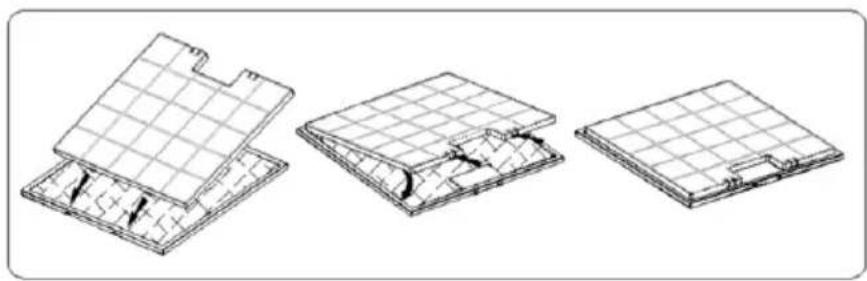

2. Výměna

a) Sundejte hliníkový tukový filtr.
b) Sundejte uhlíkový filtr nacházející se uvnitř odsávač pár na krytu motoru (po jeho obou stranách) jeho přetočením.
c) Postupujte v opačném pořadí než je uvedené v bodě b a nasad'te nový filtr na kryt motoru, proti vypadnutí jej přitáhněte.

Osvětlení je tvořeno dvěma halogenovými zdroji světla o výkonu 20 W.

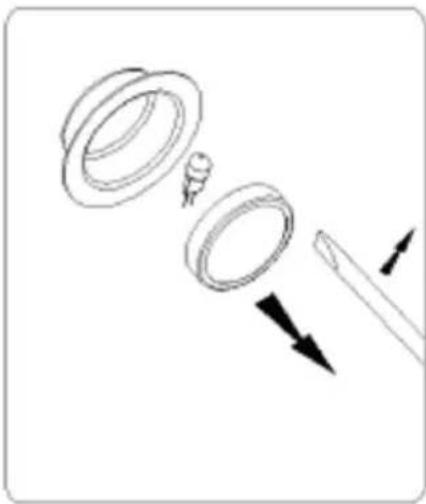

Postup výměny zdrojů světla:

a) Odpojte zástrčku z elektrické sítě.
b) Nadzvedněte kroužek přidržující sklíčko halogenového svítidla pomoci plochého nástroje nebo šroubováku, přidržujte je a vytáhněte ven.
c) Vyměňte zdroj světla pomoci utěrky nebo papíru.
d) Poté opětovně namontujte kroužek se sklíčkem a postupujte v opačném pořadí.

Upozornění: Dbejte abyste se montovaného zdroje světla nedotýkali přímo prsty!

Při běžném čištění odsávače nepoužívejte:

namočených utěrek nebo houbiček ani proudu vody, • rozpouštědel nebo alkoholu, protože mohou zmatnět lakované povrchy, • agresívní, leptavé látky, zejména k čištění nerezových ploch, • tvrdou, drsnou utěrku. •

Doporučujeme použití vlhké utěrky a neutrálních mycích přípravků.

EKOLOGICKY VHODNÁ LIKVIDACE

Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušíte.

Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Dovozce/výrobce nezodpovídá za případné škody způsobené použitím zařízení v rozporu s jeho určením nebo chybnou obsluhou.

Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámení, upravovat za účelem přizpůsobení výrobku právním předpisům, normám, směrnicím nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Obsah

Bezpečnostné pokyny 16

Technické údaje....17

Vlastnosti 18

Príslušenstvo....18

Montáž 19

Údržba a čistenie....20

Nevyt'ahujte zástrčku zo siet'ovej zásuvky t'ahaním za kábel. –

Napájací kábel sa nesmie dotýkat' horúceho povrchu. –

– Neumývajte pod tečúcou vodou, neponárajte zariadenie ani napájací kábel do vody.

- Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami, alebo s nedostatkom skúseností a vedomostí, pokial' im osoba zodpovedná za ich bezpečnost' neposkytne dohl'ad alebo ich nepoučila o použivani spotrebiča.

Dávajte si pozor, aby sa deti nehrali so zariadením. –

Uistite sa, že ste pochopili hore uvedené poznámky.

TECHNICKÉ ÚDAJE

Charakteristické vlastnosti	Typ digestora524.60, 524.90
Napájacie napätie 230 V ~ 50 Hz
Motor ventilátora 1
Osvetlenie	Halogény 2 x 20 W
Rychlostné stupne	3
Šírka [cm]	60/90
HÍbka [cm]	50
Výška [cm]	485–915
Vývod [ø mm]	150 (120)
Výkonnost' [m3/h]	Max 650
Príkon [W]	160
Hlučnost' [dBA]	Max 56
Druh prevádzky	Vetranie alebo pohlcovanie pachov
Farba	Nehrdzavejúca ocel' INOX

Výrobok je označený označením CE na výrobnom štítku.

VLASTNOSTI

Kuchynský digestor je elektrické zariadenie vyrobené v II triede ochrany proti úrazu elektrickým prúdom.

Je vybavený nezávislým osvetlením a ventilátorom na odvod vzduchu s možnost'ou nastavenia jednej z troch otáčkových rýchlostí.

Komín tvoria dva profily v tvare písmena „U“ s nastavitelnou výškou.

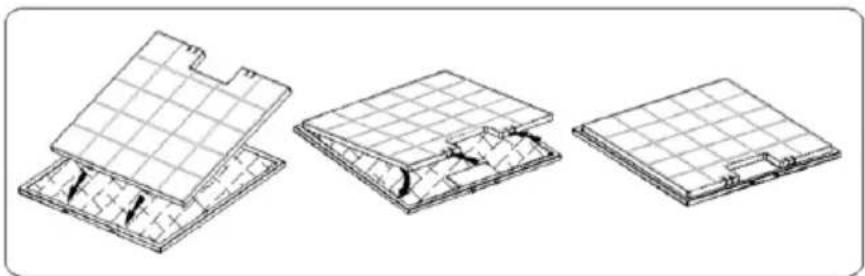

Hliníkové tukové filtre

1. Čistenie

a) Snímte hliníkový tukový filter.

c) Postupujte v opačnom poradí ako je to uvedené v bode b), naložte nový filter na kryt turbíny motora, zaistite ho proti vypadnutiu otočením.
