523.90 - Kuchyňský odsavač par Zelmer - Bezplatný návod k obsluze

Typ produktu	Digestoř
Značka	Zelmer
Model	523.90
Barva	Nerezová ocel
Šířka (cm)	60
Hloubka (cm)	50
Výška (cm) - Komín	70-110 nastavitelná
Hmotnost (kg)	12
Napájení	220-240 V ~ 50 Hz
Výkon motoru (W)	200
Maximální průtok vzduchu (m³/h)	650
Počet rychlostí	3
Hladina hluku (dB(A))	65
Osvětlení	2 x 40 W halogen
Tukový filtr	Hliníkový, pratelný
Uhlíkový filtr	Volitelný (není součástí)
Typ instalace	Nástěnný
Způsob odvětrávání	Odtahový nebo recirkulační
Typ ovládání	Tlačítka
Energetická třída	B
Záruka (roky)	2

Často kladené otázky - 523.90 Zelmer

Jak nainstalovat digestoř?

Instalaci by měl provést kvalifikovaný odborník. Zajistěte správné odvětrávání ven nebo vložte uhlíkový filtr pro recirkulaci. Postupujte podle podrobných pokynů v návodu pro montáž a elektrické připojení.

Jak často mám čistit tukový filtr?

Čistěte hliníkový tukový filtr každý měsíc, aby byl zachován výkon. Umyjte jej v teplé mýdlové vodě nebo v myčce nádobí při nízké teplotě. Před opětovnou instalací důkladně osušte.

Kdy mám vyměnit uhlíkový filtr?

Při použití recirkulačního režimu vyměňujte uhlíkový filtr každé 3-4 měsíce nebo když přestane účinně pohlcovat pachy. Není pratelný.

Proč moje digestoř nefunguje?

Nejprve zkontrolujte napájení a jistič. Ujistěte se, že je zástrčka pevně zasunuta. Pokud stále nefunguje, zkontrolujte pojistky nebo kontaktujte zákaznickou podporu.

Jak nastavím rychlost ventilátoru?

Stiskněte tlačítka rychlosti na ovládacím panelu. Obvykle jsou tři úrovně: nízká, střední a vysoká. Čím vyšší rychlost, tím hlasitější je hluk.

Vyžaduje digestoř vnější odvětrávání?

Lze ji použít buď s odtahovým větráním (doporučeno) nebo v recirkulačním režimu s uhlíkovým filtrem. Pro odtah připojte k vhodnému odtahovému potrubí.

Jak resetuji alarm filtru?

Po vyčištění nebo výměně filtrů stiskněte a podržte tlačítko reset (je-li jím vybaveno) asi na 3 sekundy, dokud kontrolka nezhasne.

Mohu čistit digestoř abrazivními čisticími prostředky?

Ne, použijte měkký vlhký hadřík s jemným čisticím prostředkem. Abrazivní čističe mohou poškrábat povrch z nerezové oceli. Vyhněte se rozpouštědlům nebo drátěnkám.

Jaká je hladina hluku?

Maximální hladina hluku je 65 dB(A) při nejvyšší rychlosti. Při nižších rychlostech je tišší. Normální provoz je kolem 50-55 dB(A).

Je digestoř dodávána s uhlíkovým filtrem?

Ne, uhlíkový filtr pro recirkulační režim je volitelný a musí být zakoupen samostatně. Digestoř obsahuje pouze hliníkový tukový filtr.

NÁVOD K OBSLUZE 523.90 Zelmer

Bezpečnostní pokyny 9

Technické údaje 10

Vlastnosti 11

Příslušenství 11

Montáž 12

Nastavení provozního režimu 13

Obsluha 13

Údržba a čištění 13

Přečtěte si prosím pečlivě tento návod k obsluze. Zvláštní pozornost věnujte pokynům týkajícím se bezpečnosti, aby během používání nedošlo k nehodám a poškození přístroje. Návod k obsluze si prosím uschovejte, abyste jej mohli použít i během pozdějšího používání přístroje.

BEZPEČNOSTNÍ POKYNY

- Před použitím přístroje se seznamte s obsahem celého návodu k použití.

- Odsávač vždy připojujte do zásuvky elektrické sítě (pouze střídavého proudu) vybavené ochranným kolíkem s napětím shodným s napětím uvedeném na výrobním štítku výrobku.

- Přístroj je určen pouze pro použití v domácnostech. V případě použití pro podnikání v gastronomii se záruční podmínky mění.

Nevytahujte zástrčku ze zásuvky tahem za napájecí kabel. –

Napájecí kabel se nemůže dotýkat horkých ploch. –

– Přístroj nezapínejte, je-li napájecí kabel nebo kryt zjevně poškozen.

Pokud dojde k poškození neoddělitelné přívodní šňůry, musí jej vyměnit výrobce, specializovaný servis nebo jiná kvalifikovaná osoba, aby nedošlo k ohrožení.

Opravy přístroje může provádět pouze proškolený personál. Neodborně provedena oprava může být pro uživatele příčinou vážného ohrožení. V případě vzniku závad se obrat’te na specializovaný servis.

- Odsávač slouží k odsávání kuchyňských výparů ven z místnosti a je potřeba je jej připojit k ventilačnímu kanálu (nelze připojovat ke komínovým, dýmovým nebo spalinovým vedením, která jsou používána).

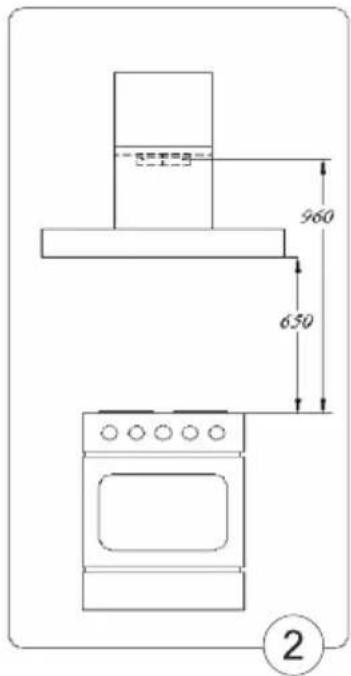

- Přístroj nutno namontovat ve výšce minimálně 650 mm od elektrické desky a 700 mm od plynového sporáku.

- Pod digestoří neponechávejte otevřený plamen. Při sundávání nádobí z hořáku ztlumte plamen na minimum.

- Pokrmy připravované na tucích musí stále sledovány, neboť přehřátý tuk se může snadno vznítit.

- Tukový filtr kuchyňského odsávače nutno čistit každé 2 měsíce, neboť prosycený tuky je snadno hořlavý.

- Před každým čištěním, výměnou filtru nebo před zahájením oprav, vyjměte zástrčku přístroje ze zásuvky.

– Je-li v místnosti kromě odsávače v provozu také jiné zařízení s neelektrickým napájením (například kotle na topné oleje, průtočné ohřívače, malé plynové ohřívače vody),

zajistěte nezbytnou ventilaci (přívod vzduchu). Bezpečný provoz je možný, pokud při současném provozu odsávače a topných přístrojů závislých vyžadujících vzduch v místnosti je místě umístění těchto zařízení podtlak maximálně 0,004 milibaru (tento bod neplatí, je-li odsávač používám pro odsávání pachů).

• Tukové filtry a filtry s aktivním uhlíkem musí být čištěny nebo vyměňovány podle doporučení výrobce nebo častěji v případě intenzívního používání (více než 4 hodiny denně).
• Vždy je nutno ověřit zda plamen nepřesahuji mimo nádobu, neboť tak dochází k nežá-doucím ztrátám energie a nebezpečnému hromadění tepla. Nepoužívejte odsávač pár k jiným účelům než ty, ke kterým je určen.
  – Nemyjte přístroj pod tekoucí vodou, neponořujte přístroj a napájecí kabel ve vodě.
• K mytí krytů nepoužívejte agresivní čisticí přípravky ve formě emulzí, mléka, past apod. Mohlo by dojít k odstranění informačních a grafických symbolů, jako jsou označení, výstražné symboly apod.
• Používání příslušenství jiných než výrobcem doporučených, může způsobit poškození přístroje.
• Přístroj není určen, aby jej obsluhovaly děti nebo osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí práce s přístrojem, nepoužívají-li jej pod dohledem nebo podle návodu k obsluze poskytnutému osobou odpovědnou za jejich bezpečnost.
  Věnujte pozornost, aby si děti s přístrojem nehrály. –

Ujistěte se, že výše uvedeným pokynům rozumíte.

TECHNICKÉ ÚDAJE

Typické vlastnosti	Typ odsávače523.60, 523.90
Napájecí napětí 230 V ~ 50 Hz
Motor ventilátoru 1
Osvětlení	Halogenové 2 × 20 W
Rychlostní stupně	3
Šířka [cm]	60/90
Hloubka [cm]	50
Výška [cm]	75–95
Vyvedení [ø mm]	150 (120)
Výkon [m3/h]	Max 650
Příkon [W]	160
Hlučnost [dBA]	Max 56
Druh provozu	Odsávacího zařízení nebo pohlcovač
Barva	Nerezová ocel INOX

Tento přístroj splňuje požadavky platných norem.

Přístroj je shodný s požadavky těchto směrnic:

Elektrická nízkonapěťová zařízení (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výrobek je označen symbolem CE na typovém štítku.

VLASTNOSTI

Odsávač pár ZELMER je určen k odstraňování kuchyňských výparů. Ke své funkci vyžaduje vývod odvádějící vzduch vně místnosti. Délka vedení (nejčastěji potrubí ∅ 150 mm, ∅ 120 mm) nemusí být delší než 4-5 m. Po instalaci filtru s aktivním uhlíkem (dostupné v obchodech) může odsávač pár pracovat jako pohlcovač zápachů. V tomto případě nevyžaduje instalace vedení pro odvádění vzduchu z místnosti, doporučuje se však montáž usměrňovače proudění vzduchu.

Je vybaven nezávislým osvětlením a odsávacím ventilátorem s možností nastavení jedné ze tří pracovních rychlostí.

Odsávač pár je určená k upevnění na svislé stěně nad plynovým nebo elektrickým sporákem.

Odsávač pár je zařízením třídy l. vybaveným napájecím kabelem s ochranným vodičem a vidlicí s ochranným kontaktem. Odsávač vždy připojujte do zásuvky elektrické sítě (pouze střídavého proudu) vybavené ochranným kolíkem s napětím shodným s napětím uvedeném na výrobním štítku výrobku.

PŘÍSLUŠENSTVÍ

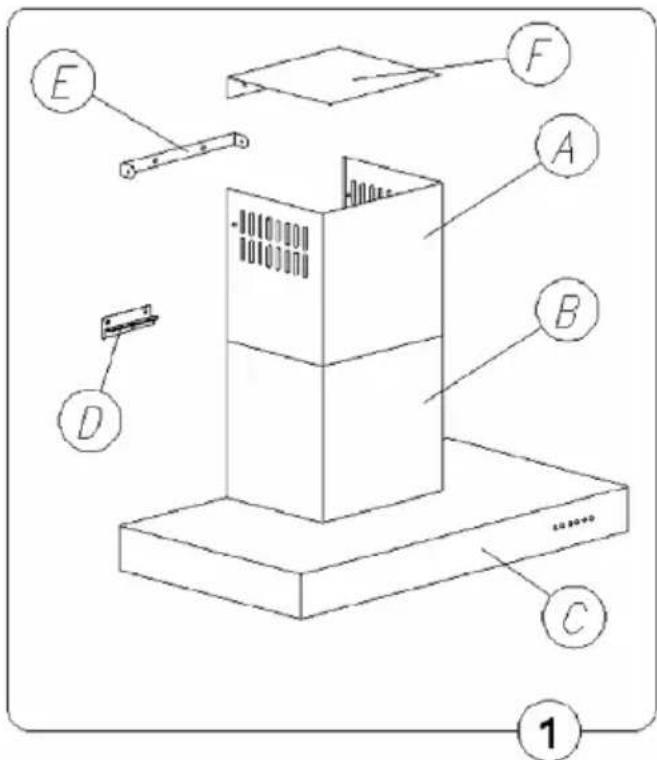

Odsávač sestává z následujících dílů (obr. 1):

Těla odsávače C s osvětlením a ventilátorem.

Dekorativní masky tvořené: horním dílem A a dolním dílem B komínu.

Nástěnným věšákem odsávače D a věšákem horního dílu komínu E. ●

Usměrňovače proudění vzduchu F. •

Redukce.

Sady montážních hmoždinek. •

Při montáži odsávače proved'te následující úkony:

1. Namontujte nástěnný věšák D v požadované výšce.
2. Zavěste tělo odsávač pár C na věšáku D.
3. Připojte odsávač k ventilačnímu vedení.
4. Připojte odsávač k elektrické síti.
5. V příslušné výšce namontujte horní věšák horní krytu E.
6. Namontujte výsuvný sloupec komínu A s B.

Montáž nástěnného věšáku

1. Vyznačte na stěně svislou linii vyznačující střed kuchyňské desky.

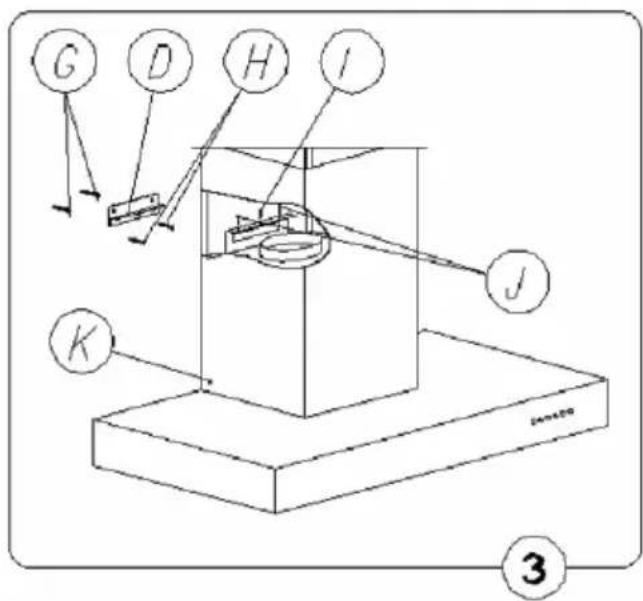

2. Přiložte ke stěně nástěnný věšák odsávače pár D (obr. 3), umístěte jej symetricky podle střední čáry, přičemž vzdálenost mezi otvory nástěnného věšáku odsávače pár D a varnou deskou musí činit min. 960 mm, předběžně jej dejte do váhy, vyznačte na stěně vzdálenost montážních otvorů.
3. Vyvrtejte na stěně vyznačené otvory s použitím vrtáku o průměru odpovídajícímu připojeným hmoždinkám, vložte hmoždinky do otvorů a následně přišroubujte ke stěně profil věšáku.

Montáž odsávače

1. Na připevněný nástěnný věšák odsávače pár D zavěste tělo odsávače C a šrouby J jej dejte do váhy, dotáhněte vrut pro zajištění odsávače proti sesunutí.
2. Je-li to nutné, namontujte příslušné vedení odvádějící vzduch do ventilačního kanálu.
3. Na zavěšený odsávač pár nasad'te horní díl komínu A a dolní díl B.
4. Horní díl A roztáhněte na požadovanou výšku, vyznačte její maximální vzdálenost na střední linii, díly krytu sundejte.
5. Ve vzdálenosti 65 mm od vyznačeného maximálního bodu přiložte ke střední linii věšák E horního krytu A, vyznačte na stěně vzdálenosti montážních otvorů a dle obrázku jej namontujte. Je-li to nutné, namontujte usměrňovač proudění vzduchu F (obr. 4) s použitím stejných montážních šroubů.

1. Opětovně nasadte sloupec krytu a pomoci vhodných vrutů jej připevněte k tělu odsávače a hornímu dílu.
2. Zapojte odsávač do elektrické sítě.

Připojení k elektrické síti a ověření funkčnosti

Po připojení zástrčky do zásuvky elektrické sítě (podle uvedených požadavků) ověřte zda funguje osvětlení odsávače a zda řádně pracuje jeho motor.

Po nainstalování odsávače pár musí být zásuvka přístupná za účelem odpojení zástrčky z napájení.

NASTAVENÍ PROVOZNÍHO REŽIMU

Nastavení režimu odsávání odsávače

V průběhu režimu odsávání odsávač je vzduch odváděn mimo místnost speciálním vedením. Při tomto použití odstraňte případné uhlíkové filtry.

Odsávač pár je připojen k otvoru pro odvádění vzduchu mimo místnost pomoci pevného nebo pružného vedení o průměru 150, 120 mm a příslušných svorek, které lze zakoupit v obchodech s instalačním příslušenstvím. Připojení zadejte kvalifikovanému instalatéru.

Nastavení odsávače v režimu pohlcovače pachů

V tomto případě je přefiltrovaný vzduch veden zpět do místnosti otvory v hlavním komínu. V případě tohoto nastavení nutno namontovat uhlíkový filtr a doporučuje se použití usměrňovače proudění vzduchu.

Rychlosti ventilátoru

Nejnižší a střední rychlost se používejte za normálních podmínek a při nízké koncentraci výparů, nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. během smažení, nebo grilovanání.

OBSLUHA

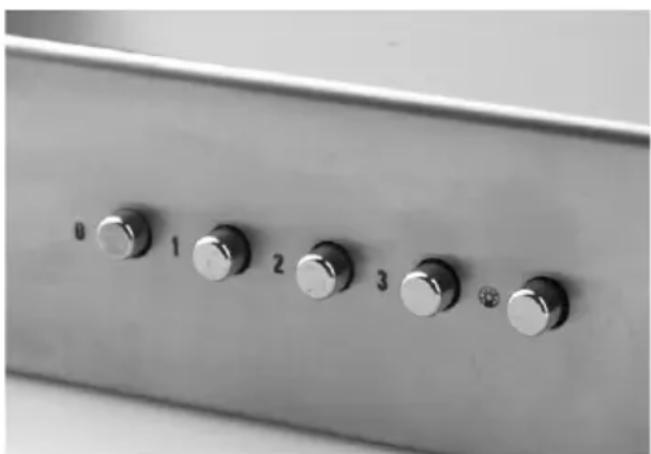

Ovládací panel

Odsávač pár může být ovládán kombinovaným přepínačem.

0 – vypínač motoru,

1 – první provozní rychlosti odsávače,

2 – druhá provozní rychlost odsávače,

3 – třetí provozní rychlost odsávače,

– zapínání / vypínání osvětlení.

Ovládání umožňuje zvolit optimální rychlost ventilátoru dle potřeb uživatele s minimální hlučností.

Pravidelná údržba a čištění přístroje zajistí dobrý a bezporuchový provoz odsávače pár a prodlouží jeho životnost. Věnujte zvláštní pozornost výměně hliníkových filtrů a filtrů s aktivním uhlíkem, aby byly vyměňovány v souladu s doporučeními výrobce.

Hliníkové tukové filtry musí být za normálního provozu odsávače čištěny každé dva měsíce v myčce nebo ručně s použitím mírného přípravku na nádobí nebo tekutého mýdla.

2. Výměna

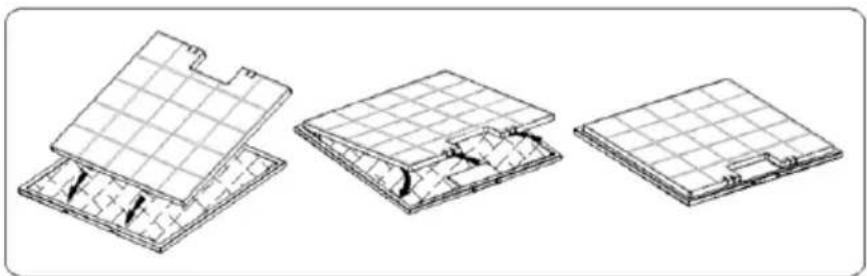

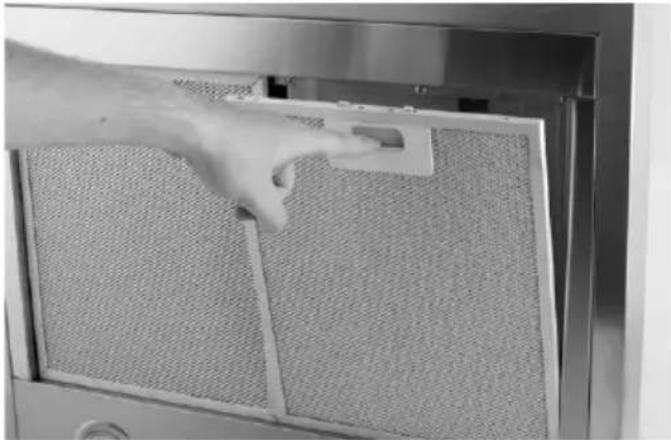

Postup demontáže filtrů:

a) Uvolněním západky zámku sun- dejte dolní kryt.

b) Vyjměte hliníkový tukový filtr.

Uhlíkový filtr (k dostání v obchodní síti)

1. Funkce

Uhlíkové filtry jsou používány tehdy, není-li odsávač připojen k ventilačnímu vedení. Filtry s aktivním uhlíkem pohlcují pachy do doby svého úplného nasycení. Nelze je mýt ani obnovovat, musí být proto vyměňovány jednou za 2 měsíce nebo častěji v případě výjimečně intenzívního používání.

2. Výměna

a) Sundejte hliníkový tukový filtr.

b) Sundejte uhlíkový filtr nacházející se uvnitř odsávač pár na krytu motoru (po jeho obou stranách) jeho přetočením.

c) Postupujte v opačném pořadí než je uvedené v bodě b a nasad'te nový filtr na kryt motoru, proti vypadnutí jej přitáhněte.

Osvětlení je tvořeno dvěma halogenovými zdroji světla o výkonu 20 W.

Postup výměny zdrojů světla:

a) Odpojte zástrčku z elektrické sítě.

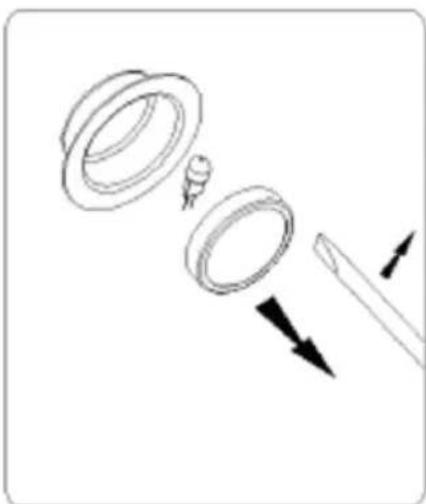

b) Nadzvedněte kroužek přidržující sklíčko halogenového svítidla pomoci plochého nástroje nebo šroubováku, přidržujte je a vytáhněte ven.
c) Vyměňte zdroj světla pomoci utěrky nebo papíru.
d) Poté opětovně namontujte kroužek se sklíčkem a postupujte v opačném pořadí.

Upozornění: Dbejte abyste se montovaného zdroje světla nedotýkali přímo prsty!

Při běžném čištění odsávače nepoužívejte:

namočených utěrek nebo houbiček ani proudu vody, • rozpouštědel nebo alkoholu, protože mohou zmatnět lakované povrchy, • agresívní, leptavé látky, zejména k čištění nerezových ploch, • tvrdou, drsnou utěrku. •

Doporučujeme použití vlhké utěrky a neutrálních mycích přípravků.

EKOLOGICKY VHODNÁ LIKVIDACE

Obalový materiál jednoduše neodhod'te. Obaly a balicí prostředky elektrospotřebičů Twist jsou recyklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému

příslušíte.

Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Dovozce/výrobce nezodpovídá za případné škody způsobené použitím zařízení v rozporu s jeho určením nebo chybnou obsluhou.

Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámení, upravovat za účelem přizpůsobení výrobku právním předpisům, normám, směrnicím nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Obsah

Bezpečnostné pokyny 16

Technické údaje....17

Vlastnosti 18

Príslušenstvo....18

Montáž 19

Údržba a čistenie....20

Nevyt'ahujte zástrčku zo siet'ovej zásuvky t'ahaním za kábel. –

Napájací kábel sa nesmie dotýkat' horúceho povrchu. –

- Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami, alebo s nedostatkom skúseností a vedomostí, pokial' im osoba zodpovedná za ich bezpečnost' neposkytne dohl'ad alebo ich nepoučila o použivani spotrebiča.

Dávajte si pozor, aby sa deti nehrali so zariadením. –

Uistite sa, že ste pochopili hore uvedené poznámky.

TECHNICKÉ ÚDAJE

Charakteristické vlastnosti	Typ digestora523.60, 523.90
Napájacie napätie 230 V ~ 50 Hz
Motor ventilátora 1
Osvetlenie Halogény 2 x 20 W
Rychlostné stupne	3
Šírka [cm]	60/90
HÍbka [cm]	50
Výška [cm]	75–95
Vývod [ø mm]	150 (120)
Výkonnost' [m3/h]	Max 650
Príkon [W]	160
Hlučnost' [dBA]	Max 56
Druh prevádzky	Vetranie alebo pohlcovanie pachov
Farba	Nehrdzavejúca ocel' INOX

Výrobok je označený označením CE na výrobnom štítku.

VLASTNOSTI

Je vybavený nezávislým osvetlením a ventilátorom na odvod vzduchu s možnost'ou nastavenia jednej z troch otáčkových rýchlostí.

Hliníkové tukové filtre

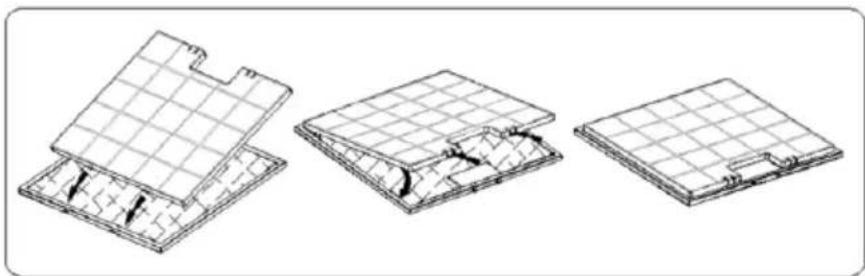

1. Čistenie
