KULLANIM KILAVUZU LS0816F MAKITA

Model: LS0816F
Bıçak çapı 216 mm
Delik çapı Avrupa ülkeleri 30 mm
	Avrupa dışındaki ülkeler 25,4 mm ya da 30 mm (ülkeye özgü)
Testere bıçağı maks. kesim kalınlığı 2,8 mm
Maks. gönye açısı Sol 47°, Sağ 47°
Maks. eğim açısı Sol 47°, Sağ 2°
Yüksüz hız (Devir/Dak) 5.000 min		-1
Ebat (U x G x Y) 705 mm x 476 mm x 521 mm
Net ağırlık 13,9 kg
Emniyet sınıfı		☐/II

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.
• EPTA-Prosedürü 01/2014 uyarınca ağırlık

ø 216 mm testere bıçağıyla kesme kapasiteleri (Y x G)

Gönye açısı Eğim açısı
	45° (sol)	0°	2° (sağ)
0°	36 mm x 305 mm	65 mm x 305 mm	60 mm x 305 mm
45° (sağ ve sol)	36 mm x 215 mm	65 mm x 215 mm	-

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun.

Çalışan lambaya bakmayın.

Sadece AB ülkeleri için

Ekipmanda tehlikeli bileşenler bulundu- ğundan dolayı eski elektrikli ve elektronik ekipmanlar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.

Elektrikli ve elektronik cihazları evsel atıklarla birlikte atmayın!

Atık elektrikli ve elektronik ekipmanlar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince eski elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve çevre koruma mevzuatına uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.

Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

Kullanım amacı

Bu alet, ahşap malzemede hassas düz ve gönye kesme yapmak için tasarlanmıştır. Uygun testere bileçakları ile alüminyum da kesilebilir. Ayrıntılar için KULLANIM kısmına bakın.

Güç kaynağı

Aletin, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdır ve topraklamasız prizlerle de kullanılabilir.

Gürültü

Tipik A-ağırlıklı gürültü düzeyi (EN IEC 62841-3-9 standardına göre belirlenen):

Ses basınç seviyesi ( L_pA ): 91 dB (A)

Ses gücü düzeyi ( L_WA ): 102 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI: Kulak koruyucuları takın.

⚠UYARI: Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.
⚠UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

GÜVENLİK UYARILARI

Genel elektrikli alet güvenliği uyarıları

⚠UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Çalışma alanı güvenliği

1. Çalışma alanını temiz tutun ve iyi aydınlatın. Karmakarışık ve karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli aletleri çabuk tutuşan sıvıların, gazların ya da tozların bulunduğu yerler gibi patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler tozları ya da dumanları tutuşturabilecek kıvılcımlar çıkarır.
3. Bir elektrikli aleti kullanırken çocukları ve seyredenleri uzak tutun. Dikkatinizin başka tarafa çekilmesi kontrolü kaybetmenize neden olabilir.

Elektrik Güvenliği

1. Elektrikli aletlerin fisleri prize uygun olmalıdır. Fişlerde herhangi bir şekilde değişiklik yapmayın. Topraklı elektrikli aletlerle fiş adaptörleri kullanmayın. Üstünde değişiklik yapılmamış fisler ve bunlara uygun prizler elektrik şoku riskini düşürür.
2. Topraklama yapılan borular, radyatörler, kuzineler ve buzdolapları gibi yüzeylere vücut temasından kaçının. Vücudunuz toprak hattıyla temas ederse elektrik şoku riski artar.
3. Elektrikli aletleri yağmura ve ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine su girmesi elektrik şoku riskini arttırır.
4. Kordonu kötü kullanmayın. Elektrikli aleti taşımak, çekmek ya da fişten çekmek için asla kordonunu kullanmayın. Kordonu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolaşık kordonlar elektrik şoku riskini arttırır.
5. Elektrikli aletleri açık havada kullanırken, açık havada kullanılmaya uygun bir uzatma kablosu kullanın. Açık havada kullanılmaya uygun bir uzatma kablosu kullanımı elektrik şoku riskini düşürür.
6. Eğer elektrikli bir aleti ıslak bir yerde kullan-manız kaçınılmazsa, artık akım cihazı (RCD) ile korunan bir güç kaynağı kullanın. Kaçak akım rölesi kullanımı elektrik şoku riskini azaltır.
7. Artık akım anma değeri 30 mA veya daha az olan bir RCD üzerinden güç kaynağı kullanılması tavsiye edilir.
8. Elektrikli el aletleri kullanıcıya zarar vermeyen elektromanyetik alanlar üretebilir. Bununla birlikte kalp pili veya benzeri tıbbi cihazlar kullanan kullanıcılar bu elektrikli el aletini kullanmadan önce tavsiye almak üzere cihaz üreticilerine ve/veya doktorlarına başvurmalıdır.
9. Elektrik fişine ıslak ellerle dokunmayın.
10. Kablo hasar görürse, tehlikeli bir durum oluşmaması için üretici ya da temsilcisi tarafından değiştirilmelidir.

Kişisel güvenlik

1. Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın. Yorgunken, uyuşturucu maddelerin, alkolün ya da ilaçların etkisi altındayken bir elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.
2. Kişisel koruyucu ekipman kullanın. Daima göz koruması kullanın. Uygun koşullarda toz maskeleri, altı kaymayan emniyetli ayakkabılar, sert başlıklar ya da kulak korumaları gibi koruyucu donanım kullanılması, yaralanmaları önler.
3. Aletin istem dışı çalışmasını önleyin. Güç kaynağını ve/veya pili devreye bağlamadan, aleti elinize almadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtarın üzerindeyken taşıma ya da anahtar açık konumundayken onlara güç verme kazalara davetiye çıkarır.

4. Elektrikli aleti çalıştırmadan önce üstünde ayar anahtarı varsa çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalan bir anahtar yaralanma sonucunu doğurabilir.

5. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu beklenmedik durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.

6. İşe uygun giyinin. Bol elbiseler ya da sallanan takılar kullanmayın. Saçlarını ve giysilerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar ya da uzun saçlar hareketli parçalara kapılabilir.
7. Toz çekme ve toplama kolaylaştırıcılarının bağlanması için aygıtlar sağlanmışsa bunların bağlanıp gerektiği şekilde kullanılmasını sağlayın. Toz toplama donanımı kullanılması toza bağlı tehlikeleri önleyebilir.
8. Aletlerin sık kullanımından kaynaklanan aşına-lık duygusunun rahat davranmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Dikkatsiz bir harekette bulunmak bir anda ciddi yaralanmalara neden olabilir.
9. Elektrikli aletleri kullanırken gözlerinizi korumak için daima koruyucu gözlük kullanın. Gözlüklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda'da, yüzünüzü korumanız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.

Alet operatörlerinin ve çalışma alanının yakınında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlanması, işverenin yükümlülüğündedir.

Elektrikli aletlerin kullanımı ve bakımı

1. Elektrikli aleti zorlamayın. Uygulamanız için doğru olan elektrikli aleti kullanın. Doğru elektrikli alet işin amaçlanan hızda daha iyi ve daha güvenli yapılmasını sağlar.
2. Anahtar açılıp kapanmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.
3. Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden ya da elektrikli aletleri saklamadan önce fişlerini prizden çekin ve/veya, eğer çıkartılabiliyorsa, batarya kutusunu çıkarın. Bu önleyici güvenlik önlemleri elektrikli aletin kazayla çalışma riskini azaltır.

4. Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kişilerin ellerinde tehlikeli olur.

5. Elektrikli aletleri ve aksesuarları bakımlı tutun. Hareketli parçaların ayar bozukluklarını ve takıl- malarını, parçalardaki kırıkları ve elektrikli alet- lerin işleyişlerini etkileyebilecek başka durum- lari kontrol edin. Elektrikli aleti, hasarlıysa, kullanmadan önce tamir ettirin. Birçok kazaya bakımı iyi yapılmamış elektrikli aletler neden olur.

6. Biçakları Temiz ve Keskin Tutun. Kesici kenarları keskin ve bakımı iyi yapılmış biçaklar daha az takılma yapar ve daha kolay kontrol edilir.
7. Elektrikli aleti, aksesuarlarını ve uçlarını, vb. yapılacak işi ve çalışma koşullarını göz önünde tutarak bu talimatlara uygun olarak kullanın. Elektrikli aletin kullanım amacı dışında kullanıl- ması tehlikeli bir durum ortaya çıkarabilir.
8. Tutamakları ve kavrama noktalarını kuru, temiz ve yağ ve gres bulaşmamış halde bulundurun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasını ve kontrol edilmesini zorlaştırır.
9. Aleti kullanırken dolanabilecek bez iş eldiveni takmayın. Bez iş eldivenlerinin hareketli parçalara dolanması yaralanmaya neden olabilir.

Servis

1. Elektrikli aletinize nitelikli bir onarım elemanı tarafından orijinal parçaları kullanılarak servis verilmesini sağlayın. Bu, elektrikli aletin güvenli kalmasını temin eder.
2. Yağlama ve aksesuar değiştirme talimatlarına uyun.

Gönye kesme testereleri için güvenlik talimatları

1. Gönye kesme testereleri ahşap veya ahşap benzeri ürünleri kesmek için tasarlanmıştır, çubuklar, rodlar, saplamalar, vb. gibi demir malzemeleri kesmek için aşındırıcı kesim diskleriyle kullanılamaz. Aşındırıcı toz alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesimden kaynaklanan kıvılcımlar alt siperi, kesim kanalı ve diğer plastik parçaları yakar.
2. Mümkün olan her durumda iş parçasını men-geneler kullanarak destekleyin. İş parçasını elle destekliyorsanız elini daima testere biçagının her iki tarafından en az 100 mm uzakta tutun. Bu testereyi, sabitlenemeyecek veya elle tutulamayacak kadar küçük parçaları kesmek için kullanmayın. Eliniz testere biçagina çok yakın yerleştirilirse yüksek oranda biçaga temas ederek yaralanma riski vardır.
3. İş parçası sabit olmalı ve mengene ile sabitlenmeli veya bariyer ve tezgaha dayanacak şekilde tutulmalıdır. İş parçasını “sabitlemeden” hiçbir şekilde bıçağa sürmeyin veya kesmeyin. Sabitlenmemiş veya hareket eden iş parçaları yüksek hızlarda fırlayarak yaralanmaya neden olabilir.

4. Testereyi iş parçası boyunca itin. Testereyi iş parçası boyunca çekmeyin. Kesim yapmak için testere kafasını kaldırın ve kesmeden iş parçasının üzerinden dışarı çekin, motoru çalıştırın, testere kafasını aşağı doğru bastırın ve testereyi iş parçası boyunca itin. Çekmek suretiyle kesim yapılması testere bıçağının iş parçasının üzerine tırmanmasına ve biçak takımını operatöre doğru şiddetle fırlatmasına neden olabilir.

5. Elinizi, testere bıçağının önünden veya arka- sından tasarlanan kesim çizgisinin öbür tarafa geçirmeyin. İş parçasının “çapraz şekilde” yani iş parçasını testere bıçağının sağında sol elinizde tuta- rak veya tersi şekilde desteklemek çok tehlikelidir.

▶ Şek.1

1. Biçak dönerken atık ahşap parçalarını kaldırmak veya başka herhangi bir nedenle testere bıçağının her iki tarafına 100 mm'den daha yakın olacak şekilde ellerinizle bariyerin arkasına uzanmayın. Dönen testere bıçağının elinize olan yakınlığı belli olmayabilir ve ciddi şekilde yaralanabilirsiniz.

2. Kesmeden önce iş parçanızı inceleyin. İş parçası eğri veya çarpık ise dış eğri kısmı bariyere gelecek şekilde mengene ile sabitleyin. Kesim çizgisi boyunca iş parçası, bariyer ve tezgah arasında boşluk kalmadığından daima emin olun. Eğri veya çarpık iş parçaları:dönebilir veya kayabilir ve kesim sırasında dönen testere bıça-ğına takılmasına neden olabilir. İş parçasında civi veya yabancı maddeler olmamalıdır.

3. Tezgahta iş parçası dışındaki tüm aletler, atık ahşap parçaları, vb. kaldırılmadan testereyi kullanmayın. Dönen bıçağa temas eden küçük atıklar veya gevşek ahşap parçaları ya da başka nesneler yüksek hızla fırlayabilir.

4. Tek seferde sadece bir adet iş parçası kesin. Üst üste dizilen birden fazla iş parçası yeteri kadar sabitlenemeyebilir veya desteklenemeyebilir ve kesim sırasında bıçağa takılabilir veya kayabilir.

5. Kullanmadan önce gönye kesme makinasının düz, sabit bir çalışma yüzeyine monte edildiğinden veya yerleştirildiğinden emin olun. Düz ve sabit çalışma yüzeyi gönye kesme makinasının dengesini yitirme riskini azaltır.

6. İşinizi planlayın. Eğitim veya gönye açısı ayarını her değiştirdiğinizde ayarlanabilir bariyerin iş parçasını destekleyecek şekilde doğru ayar-landığından ve biçak veya koruma siperi sistemine müdahale etmeyeceğinden emin olun. Aleti "Açık" konuma almadan önce ve tezgahta iş parçası yokken bariyere müdahale edilmeyeceğinden veya bariyerin kesilme tehlikesi olmadığından emin olmak için testere biçagını tam bir temsili kesim yapacak şekilde hareket ettirin.

7. Tezgahtan daha geniş veya uzun iş parçası için tezgah uzantıları, testere tezgahları, vb. gibi yeterli destek sağlayın. Gönye kesme makinasının tezgahından daha uzun veya daha geniş iş parça-ları emniyetli bir şekilde desteklenmezse devrilebilir. Kesilen parça veya iş parçası devrilirse alt siperi kaldırabilir veya dönen biçak tarafından fırlatılabilir.

8. Tezgah uzantısı veya ilave destek yerine başka bir kişiyi kullanmayın. İş parçasının dengesiz şekilde desteklenmesi kesim işlemi sırasında bıçağın takılmasına veya iş parçasının kaymasına neden olarak sizi veya yardım eden kişiyi dönen bıçağa kekebilir.

9. Kesilen parça dönen testere bıçağına dayanacak şekilde hiçbir biçimde sıkıştırılmamalı veya bastırılmamalıdır. Uzunluk dayanakları kullanarak sınırlandırılması durumunda kesilen parça bıçağa dayanıp kalarak şiddetli bir şekilde fırlayabilir.

10. Daima çubuklar veya borular gibi yuvarlak malzemeleri düzgün şekilde desteklemek üzere tasarlanmış mengene veya sabitleme aparatı kullanın. Çubuklar kesilirken dönme eğilimi gösterdiklerinden bıçak iş parçasını kavrayarak elinizle birlikte bıçağa çekilmesine neden olur.

11. İş parçasına temas ettirmeden önce bıçağın tam hıza çıkmasını bekleyin. Bu, iş parçasının fırlatılma riskini düşürecektir.
12. İş parçası veya bıçak sıkışırsa gönye kesme makinasını kapatın. Tüm hareketli parçaların durmasını bekleyin ve fişi elektrik prizinden çekin ve/veya bataryayı çıkarın. Daha sonra sıkışan malzemeyi çıkarmaya çalışın. Sıkışan iş parçası ile kesmeye devam etmek kontrol kaybına veya gönye kesme makinasının hasar görmesine neden olabilir.
13. Kesimi tamamladıktan sonra anahtarı bırakın, testere kafasını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Boşta dönen bıçağın yakınına elinizle uzanmak tehlikelidir.
14. Sadece alet üzerinde işaretli olan ya da kılavuzda belirtilen çapta testere biçağı kullanın. Yanlış boyutta bir testere biçağı kullanılması testere biçagının doğru şekilde korunmasını ya da siperin işleyişini etkileyebilir, bu da ciddi yaralanmalara neden olabilir.
15. Sadece hızı alet üzerinde işaretli olan hıza eşit ya da ondan daha yüksek olan testere biçaklarını kullanın.
16. Testereyi belirtilenin dışındaki malzemeleri kesmek için kullanmayın.
17. (Sadece Avrupa ülkeleri için) Ahşap veya benzeri malzemeleri kesmeyi planlıyorsanız her zaman EN847-1 standardına uygun biçak kullanın.

Ek talimatlar

1. Atölyeyi asma kilitlerle çocukların erişemeye- ceği hale getirin.
2. Hiçbir zaman aletin üzerine çıkmayın. Alet devrilir veya kesim aleti kazara temas ederse ciddi yaralanma meydana gelebilir.
3. Aleti hiçbir zaman çalışır durumda başı boş bırakmayın. Gücü kapatın. Tamamen durmadan aletin başından ayrılmayın.
4. Koruma siperlerini yerine takmadan testereyi kullanmayın. Her kullanımdan önce biçak siperinin doğru bir şekilde kapatılıp kapatılmadığını kontrol edin. Biçak siperi serbest bir şekilde hareket etmiyor ve anında kapanmıyorsa testereyi kullanmayın. Biçak siperini asla açık konumda kalacak şekilde sıkıştırmayın ve bağlamayın.
5. Ellerinizi testere bıçağının hareket alanından uzak tutun. Durana kadar boşta dönen testere bıçağına temastan sakının. Ciddi yaralanmalara sebep olabilir.
6. Yaralanma riskini azaltmak için her enine kesimden sonra taşıyıcıyı tam geri konuma döndürün.

7. Aleti taşımadan önce hareket eden tüm parçaları sabitleyin.

8. Kesici kafanın aşağı sabitlenmesini sağlayan sabitleme pimi veya durdurucu mandal sadece taşıma ve saklama amacıyla kullanılmalı, hiçbir kesim işlemi sırasında kullanılmamalıdır.

9. Kullanmadan önce testere bıçağında çatlak ya da hasar olup olmadığını dikkatlice kontrol edin. Çatlak veya hasarlı testere bıçağını hemen değiştirin. Testere bıçaklarının üzerinde sertleşen sakız ve odun katranı testereyi yavaşlatır ve geri tepme potansiyelini artırır. Testere bıçağını ilk önce aletten çıkarıp daha sonra sakız veya katran temizleyici, sıcak su veya gaz yağı ile temizleyerek temiz tutun. Testere bıçağını temizlemek için asla benzin kullanmayın.
10. Kızaklı kesim yaparken GERİ TEPME meydana gelebilir. GERİ TEPME, kesim işlemi sırasında testere bıçağı iş parçasına takıldığında ve testere bıçağı hızlı bir şekilde operatöre doğru sürüldüğünde meydana gelir. Kontrol kaybı ve ciddi yaralanmayla sonuçlanabilir. Kesim işlemi sırasında testere bıçağı takılmaya başlarsa kesime devam etmeyin ve düğmeyi hemen bırakın.
11. Sadece bu alete uygun olan flanşları kullanın.
12. Mil, flanş (özellikle montaj yüzeyi) ve civatalara zarar gelmemesine dikkat edin. Bu parçalara zarar gelirse biçak kırılabilir.
13. Dönüş kaidesinin iyice sabitlendiğinden, kullanım sırasında hareket etmeyeceğinden emin olun. Testereyi sabit bir çalışma platformuna veya tezgaha sabitlemek için kaide üzerindeki delikleri kullanın. Aleti, operatörün konumu biçimsiz olacak şekilde ASLA kullanmayın.
14. Anahtar açılmadan önce mil kilidinin serbest olduğundan emin olun.

15. Testere bıçağının en düşük konumda dönüş kaidesine temas etmediğinden emin olun.

16. Tutamağı elinizle sıkıca tutun. Başlatma ve durma sırasında testerenin hafifçe yukarı veya aşağı hareket ettiğini unutmayın.

17. Düğmeyi açmadan önce testere bıçağının iş parçasına temas etmediğinden emin olun.
18. Aleti gerçek bir iş parçası üzerinde kullanmadan önce bir süre boşta çalıştırın. İyi takılmamış veya tam dengelenmemiş bir testere bıçağının belirtileri olan titreşim ya da sallanma olup olmadığına bakın.
19. Anormal bir durum fark ederseniz kullanımı derhal durdurun.
20. Tetiği "Açık" konumda kilitlemeye çalışmayın.
21. Daima bu kılavuzda tavsiye edilen aksesuarları kullanın. Aşındırıcı disk gibi uygun olmayan aksesuarların kullanımı yaralanmaya sebep olabilir.
22. Bazı malzemeler zehirli olabilecek kimyasal maddeler içerir. Tozun solunmasını ve cilde temas etmesini önlemek için dikkatli olun. Malzeme tedarikçisinin güvenlik bilgilerini izleyin.

Çalışan lamba için ek güvenlik kuralları

1. Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin.

BU TALİMATLARI MUHAFAZA EDİNİZ.

⚠️UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusu-nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

▶ Şek.2

1 Ayar vidası (alt limit konumu için)		2	Durdurucu kol	3	Toz torbası	4	Ayar vidası (taşıyıcıyı kaydırmak için)
5	İşaretçi (eğim açısı için)	6	Eğim açısı ölçeği	7	Kızak çubuğu	8	Dikey mengene
9 Kayar bariyer 10 0° ayar cıvatası (eğim açısı için)				11 Kılavuz bariyeri 12 Alt kaide
13	Dönüş kaidesi	14	Gönye açısı ölçeği	15	İşaretçi (gönye açısı için)	16	Kesim kanalı
17 Ayar cıvatası (dönüş kaidesi için)		18 Kilitleme kolu (dönüş kaidesi için)		19 Kavrama kolu (dönüş kaidesi için)		20 Toz toplayıcı siperi
21	Bıçak siperi	22	Lamba	23	Tutamak (çalıştırmak için)	24 Anahtar tetik
25	Asma kilit deliği	26	Güvenlik kilidi düğmesi	27	Taşıma kolu	-	-

▶ Şek.3

1	Lamba düğmesi	2	Mil kilidi	3	Ayar cıvatası (maksi-mum kesme kapasitesi için)	4	Sabitleme pimi (taşıyıcı yüksekliği için)
5	Ayar plakası	6	Altıgen anahtar	7	45^ ayar cıvatası (eğim açısı için)	8	Kol (eğim açısı için)
9	Serbest bırakma düğ-mesi (eğim açısı için)	-	-	-	-	-	-

KURULUM

Tezgahın montajı

⚠UYARI: Aletin destek yüzeyinin üzerine gel-memesine dikkat edin. Gönye kesme makinasının kesim sırasında destek yüzeyine gelmesi, kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara sebep olabilir.

1. Kaideyi civatalarla vidalayarak düz ve stabil bir yüzeye sabitleyin. Bu, kaymayı ve olası yaralanmaları önlemeye yardımcı olacaktır.

▶ Şek.4: 1. Civata 2. Montaj deliği

1. Ayar civatasını saat yönünde veya saatin aksi yönde döndürerek aletin sabit durması için zemin yüzeyi ile temas etmesini sağlayın.

▶ Şek.5: 1. Ayar civatası

İŞLEVSEL NİTELİKLER

⚠UYARI: Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve fişin prizden çıkartılmış olduğundan daima emin olun. Aletin kapatılmaması ve fişin prizden çıkarılmaması istemsiz olarak aletin başlatılması sonucu ciddi yara-lanmalara neden olabilir.

Tutamak kilidi

ADIKKAT: Sabitleme pimini serbest bırakırken daima tutamağı tutun. Aksi takdirde kol sıçrar ve kişisel yaralanmalara neden olabilir.

Alet gönderildiğinde, tutamak sabitleme pimi ile aşağı indirilmiş konumda kilitlenmiştir. Tutamağı açmak için tutamağı hafifçe indirerek sabitleme pimini çekin.

▶ Şek.6: 1. Sabitleme pimi

Kaydırma kilidi

Taşıyıcının kayma hareketine izin vermek için kolun ayar vidasını gevşetin. Taşıyıcının kayma hareketini kilitlemek için taşıyıcıyı istediğiniz konuma taşıyın ve ardından ayar vidasını iyice sıkın.

▶ Şek.7: 1. Ayar vidası 2. Kol

Bıçak siperi

AUYARI: Bıçak siperini veya sipere bağlı olan yayı asla devre dışı bırakmayın ve çıkarmayın. Siperin devre dışı bırakılması sonucu açıkta kalan daire testere bıçağı kullanım sırasında ciddi yaralanmalara neden olabilir.

⚠UYARI: Bıçak siperi ya da yayı hasarlı, arızalı ya da çıkmış ise aleti asla kullanmayın. Hasarlı, arızalı ya da çıkmış bir siperle aletin kullanılması ciddi yaralanmalara neden olabilir.

⚠ DİKKAT: Güvenli çalışma için, biçak siperini daima iyi durumda muhafaza edin. Biçak siperinin işleyişinde herhangi bir düzensizlik olması durumunda kullanımı derhal durdurun. Siperin yaylı geri dönüş hareketini kontrol edin.

Kolu indirirken, bıçak siperi otomatik olarak kalkar. Siper yaylı olduğu için kesim tamamlanıp kol kaldırıldığında orijinal konumuna döner.

▶ Şek.8: 1. Biçak siperi

Temizleme

Şeffaf bıçak siperi kirlenirse ya da testereden çıkan tozların şeffaf bıçak siperine yapışması sonucu daire testere bıçağı ve/veya iş parçası kolayca görünür olmaktan çıkarsa, aletin fişini çekin ve siperi nemli bir bezle dikkatlice temizleyin. Plastik siper üzerinde çözücü ya da petrol bazlı temizleyiciler kullanmayın, aksi takdirde siper hasar görebilir.

Temizlik hazırlıkları kısmında listelenen adım adım talimatları izleyin.

1. Aletin kapalı ve fişinin çekili olduğundan emin olun.
2. Orta kapağı tutarken, altıgen soket cıvatayı aletle birlikte verilen altıgen anahtarla saatin aksi yönde çevirin.
3. Biçak siperini ve orta kapağı kaldırın.
4. Temizlik tamamlandığında, orta kapağı yerine takın ve yukarıdaki işlemleri tersten uygulayarak altıgen soket civatayı sıkılayın.

▶ Şek.9: 1. Altıgen anahtar 2. Altıgen soket civata 3. Orta kapak 4. Biçak siperi

⚠ UYARI: Biçak siperini tutan yayı çıkarmayın. Siper zamanla aşınır ya da UV ışınlara maruz kalma sonucu hasar görürse, yeni bir siper almak için Makita servisinize başvurun. SIPERİ DEVRE DIŞI BIRAKMAYIN VE ÇIKARMAYIN.

Kesim kanalını konumlandırma

Kesimin çıkış tarafından yarılmaları azaltmak için, bu alet dönüş kaidesi kesim kanalı ile birlikte sunulmuştur. Kesim kanalı, daire testere bıçağı kesim kanalına temas etmeyecek şekilde fabrikada ayarlanmıştır. Kullanmadan önce, kesim kanalını aşağıdaki gibi ayarlayın:

1. Aletin fişinin prizden çekili olduğundan emin olun. Ardından, kesim kanalını sabitleyen tüm vidaları (sağda ve solda üçer adet) gevşetin.

▶ Şek.10: 1. Kesim tahtası 2. Vida

1. Kesim tahtaları elle kolayca hareket ettirilebilecek kadar sıkılayın.
2. Tutamağı tam aşağıya indirin, ardından sabitleme pimi ile tutamağı bu pozisyonda kilitleyin.
3. Taşıyıcının kayma hareketini sabitleyen kol üzerindeki ayar vidasını gevşetin.

Taşıyıcıyı tamamen kendinize doğru çekin.

▶ Şek.11: 1. Ayar vidası 2. Kol

1. Kesim kanalını, testere biçağı dişlerinin yan yüzeylerine yakın olacak şekilde ayarlayın.

▶ Şek.12

▶ Şek.13: 1. Daire testere bıçağı 2. Bıçak dişleri
3. Kesim tahtası 4. Sola eğimli kesim
5. Düz kesim

1. Ön vidaları sıkılayın (çok fazla sıkıştırmayın).

2. Taşıyıcıyı kesim kanalının ön ucu ile kılavuz bariyerlerinin arasındaki konuma kaydırın. Kesim kanalını, testere biçağı dişlerinin yan yüzeylerine yakın olacak şekilde ayarlayın.

3. Orta vidaları sıkın (çok fazla sıkmayın).
4. Taşıyıcıyı kılavuz bariyerlerine doğru sonuna kadar itin ve ardından kesim kanalını, testere bıçağının dişlerinin yan yüzeylerine yakın olacak şekilde ayarlayın.
5. Arka vidaları sıkın (çok fazla sıkmayın).
6. Tutamak kilidi sabitleme pimini serbest bırakıp tutamağı kaldırın. Ardından tüm vidaları iyice sıkın.

ÖNEMLİ NOT: Eğim açısını ayarladıktan sonra kesim kanallarının doğru şekilde ayarlandığından emin olun. Kesim tahtalarının doğru bir şekilde ayarlanması; iş parçasının düzgün bir şekilde desteklenmesine ve iş parçasının aşınmasının en aza indirgenmesine yardımcı olur.

Maksimum kesme kapasitesinin sağlanması

Bu alet fabrikada, 216 mm daire testere biçağı için maksimum kesme kapasitesi sunacak şekilde ayarlanmıştır. Yeni bir daire testere biçağı takarken, daire testere biçagının alt limit konumunu her zaman kontrol edin ve gerekirse, aşağıdaki gibi ayarlayın:

1. Aletin fişini prizden çekin. Ardından, taşıyıcıyı kılavuz bariyerine doğru tam olarak itin ve tutamağı tam olarak aşağı indirin.
2. Ayar civatasını çevirmek için altıgen anahtarı (tornavida tarafını) kullanın ve daire testere bıçağını kılavuz bariyeri ile dönüş kaidesinin ön yüzünün keşistiği noktanın altından hafifçe uzanana kadar çevirin.

▶ Şek.14: 1. Ayar civatası 2. Kılavuz bariyeri
▶ Şek.15
3. Tutamağı sonuna kadar aşağıda tutarken daire testere bıçağının alt kaidenin herhangi bir parçasına dokunmadığına emin olmak için daire testere bıçağını elle döndürün. Gerekirse maksimum kesme kapasitesini yeniden ayarlayın.

AUYARI: Yeni bir daire testere bıçağı taktıktan sonra ve aletin fişi çekilmiş durumda, tutamak tam olarak aşağı indirildiğinde daire testere bıçağının alt kaidenin herhangi bir parçasına dokunmadığına her zaman emin olun. Daire testere bıçağı kaideye temas ederse geri tepmeye neden olabilir ve ciddi yaralanmalara yol açabilir.

▶ Şek.16

Durdurucu kol

Testere bıçağının alt limit konumu durdurucu kol ile kolayca ayarlanabilir. Alt limiti ayarlamak için, durdurucu kolu şekilde gösterildiği gibi ok yönünde çevirin. Ayar vidasını, tutamak sonuna kadar indirildiğinde testere bıçağı istenen konumda duracak şekilde çevirin.

▶ Şek.17: 1. Durdurucu kol 2. Ayar vidası

Gönye açısının ayarlanması

⚠ DİKKAT: Gönye açısını değiştirdikten sonra, kavrama kolunu iyice sıkıştırarak dönüş kaidesini sabitleyin.

ÖNEMLİ NOT: Dönüş kaidesini çevirirken, kolu tam olarak yukarı kaldırdığınızdan emin olun.

Dönüş kaidesini açmak için kavrama kolunu saatin aksi yönünde çevirin. Dönüş kaidesini hareket ettirmek için kilitleme kolunu yukarıda tutarken kavrama kolunu çevirin. İşaretçiyi gönye açısı ölçeğinde istenen açıya hizalayarak kavrama kolunu sıkın.

▶ Şek.18: 1. Kilitleme kolu 2. Kavrama kolu 3. İşaretçi

Pozitif durma fonksiyonu

Bu gönye kesme makinasında pozitif durma fonksiyonu kullanılır. 0°, 15°, 22,5°, 31,6° ve 45° sağ/sol gönye açısını çabucak ayarlayabilirsiniz. Bu fonksiyonu kullanmak için kilitleme kolunu yukarıda tutarken dönüş kaidesini istenilen pozitif durma açısına yaklaştıracak şekilde hareket ettirin. Daha sonra kilitleme kolunu bırakın ve dönüş kaidesini, kilitlenene kadar istediğiniz pozitif durma açısına alın.

Eğim açısının ayarlanması

⚠️ DİKKAT: Eğim açısını değiştirdikten sonra, mutlaka kolu saat yönünde sıkarak sabitleyin.

ÖNEMLİ NOT: Eğitim açısını ayarlamadan önce daima dikey mengeneyi çıkarın.

ÖNEMLİ NOT: Daire testere bıçağını yatırırken taşıyıcının sonuna kadar kaldırılmış olduğundan emin olun.

ÖNEMLİ NOT: Eğim açılarını değiştirirken, kesim kanalını konumlandırma kısmında açıklandığı üzere kesim kanalını uygun şekilde yeniden konumlandırdığınızdan emin olun.

ÖNEMLİ NOT: Kolu çok sert sıkmayın. Aksi takdirde eğim açısı kilitleme mekanizmasının arızalanmasına neden olabilir.

Daire testere bıçağının sola 0° - 45° yatırılması

1. Kolu saatin aksi yönde çevirin.
2. Tutamağı tutun ve taşıyıcıyı sola yatırım.
3. İşaretçiyi eğim açısı ölçeğinde istenen açıya hizalayın.
4. Kolu sabitlemek için saat yönünde döndürerek sıkın.
   ▶ Şek.19: 1. Kol 2. Tutamak 3. İşaretçi 4. Eğitim açısı ölçeği

Daire testere bıçağının sola 0° - 45°'yi geçecek şekilde yatırılması

1. Kolu saatin aksi yönde çevirin.
2. Tutamağı tutun ve taşıyıcıyı, sağ 2° tarafı için 0°'ye veya sol 47° tarafı için 45°'ye ayarlayın.
3. Taşıyıcıyı diğer tarafa hafifçe yatırım.
4. Serbest bırakma düğmesine basın.
5. Taşıyıcıyı, 0° - 45° aralığını geçen istenen konuma yatırım.
6. Kolu sabitlemek için saat yönünde döndürerek sıkın.

Taşıyıcıyı sağ 2°'ye yatırırken

▶ Şek.20: 1. Kol 2. Tutamak 3. Serbest bırakma düğmesi

Taşıyıcıyı sol 47°'ye yatırırken

▶ Şek.21: 1. Kol 2. Tutamak 3. Serbest bırakma düğmesi

Anahtar işlemi

AUYARI: Aleti fişe takmadan önce, anahtar tetiğin doğru şekilde çalışıp çalışmadığını ve bırakıldığında "KAPALI" konumuna dönüp dönmediğini mutlaka kontrol edin. Güvenlik kilidi düğmesine basmadan anahtar tetiği sıkıca çekmeyin. Bu, anahtarın kırılmasına neden olabilir. Anahtarı düzgün bir şekilde çalışmayan bir aletle işlem yapmak kontrolün kaybedilmesine ve ciddi yaralanmalara neden olabilir.
⚠UYARI: Anahtar tetiği tam olarak çalışmayan bir aleti ASLA kullanmayın. Anahtarı çalışmayan bir alet SON DERECE TEHLİKELİ'dir ve kullanıma devam edilmeden önce onarılmalıdır, aksi takdirde ciddi kişisel yaralanmalara yol açabilir.
⚠UYARI: Güvenlik kilidi düğmesini ASLA bantlayarak ya da başka bir yöntemle devre dışı bırak-maya çalışmayın. Güvenlik kilidi düğmesi devre dışı bırakılmış bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir.
⚠UYARI: Güvenlik kilidi düğmesine basmadan sadece anahtar tetik çekildiğinde çalışan bir aleti ASLA kullanmayın. Tamir edilmesi gereken bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir. Daha fazla kullanmadan ÖNCE doğru bir şekilde tamir ettirmek için aleti bir Makita servisine götürün.

Anahtar tetiğin kazara çekilmesini önlemek için, bir güvenlik kilidi düğmesi sunulmuştur. Aleti başlatmak için güvenlik kilidi düğmesine bastırın ve anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın. Anahtar tetikte, aleti kilitlemek için bir asma kilit deliği bulunur.

▶ Şek.22: 1. Anahtar tetik 2. Güvenlik kilidi düğmesi 3. Asma kilit deliği

⚠UYARI: Kanca ya da kablo çapı 6,35 mm'den küçük kilitler kullanmayın. Küçük bir kanca ya da kablo, aleti tam olarak kapalı konumda kilitleyemeyebilir ve istem dışı olarak çalışma sonucu ciddi yara-lanmalar oluşabilir.

Işıkla kesim çizgisi oluşturma

⚠️ DİKKAT: Lamba yağmur geçirmez değildir. Lambayı suda yıkamayın veya yağmur ya da ıslak alanda kullanmayın. Aksi takdirde elektrik çarpmasına ve dumana neden olabilir.
⚠ DİKKAT: Yanarken veya kapatıldıktan hemen sonra çok sıcak olduğundan lambanın lensine dokunmayın. Yanıklara neden olabilir.
⚠ DİKKAT: Lambaya hasar vermemesi veya kullanım ömrünü kısaltmaması için lambayı darbeye maruz bırakmayın.
⚠️ DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin.

LED lamba daire testere bıçağının üzerine bir ışık yayar ve testere bıçağının gölgesi iş parçasının üzerine düşerek kalibrasyon gerektirmeyen bir kesim çizgisi gös- tergesi işlevi görür. Işık tutmak için lamba düğmesine basın. Testere bıçağının iş parçası yüzeyi ile karşılaşacağı noktada bir çizgi belirir ve bu çizgi testere bıçağı indirildikçe yoğunlaşır.

▶ Şek.23: 1. Lamba düğmesi 2. Lamba 3. Kesim çizgisi

Gösterge, iş parçasına önceden kalemlle işaretlenmiş kesim çizgisi boyunca kesmeye yardımcı olur.

1. Tutamağı tutun ve daire testere bıçağını indirin, böylece iş parçasının yüzeyine testere bıçağının yoğun bir gölgesi düşer.
2. İş parçasına çizilen kesim çizgisini gölgesi düşen kesim çizgisi ile hizalayın.
3. Gerekirse gönye açılarını ve eğim açılarını ayarlayın.

NOT: Kullandıktan sonra lambayı mutlaka kapatın. Aksi takdirde lamba sıcak kalır.

MONTAJ

⚠️UYARI: Alet üzerinde işlem yapmadan önce mutlaka aletin kapalı ve fişinin çekili olduğundan emin olun. Aletin kapatılmaması ve fişinin prizden çekilmemesi ciddi yaralanmalara neden olabilir.

Altigen anahtarın saklanması

Kullanılmadığı zamanlarda, altıgen anahtarın kaybolmasını önlemek için anahtarı şekilde gösterildiği gibi saklayın.

▶ Şek.24: 1. Altigen anahtar

Sunta kesme bıçağının takılması veya çıkarılması

AUYARI: Daire testere bicağını takıp çıkarma- dan önce mutlaka aletin kapalı ve fişinin çekili olduğundan emin olun. Aletin istem dışı olarak başlatılması ciddi yaralanmalara neden olabilir.
⚠UYARI: Daire testere bıçağını takıp çıkarmak için sadece ürünle verilen Makita anahtarı kullanın. Anahtarın kullanılmaması altıgen soket civatanın aşırı derecede veya yetersiz sıkılmasına ve ciddi yaralanmalara neden olabilir.
⚠UYARI:Hiçbir zaman bu aletle verilmemiş parçaları kullanmayın veya değiştirmeyin. Bu tür parçaların kullanılması ciddi yaralanmaya sebep olabilir.
⚠UYARI: Daire testere bıçağını taktıktan sonra sıkı bir şekilde takıldığından mutlaka emin olun. Daire testere bıçağının gevşek takılması ciddi yaralanmaya sebep olabilir.

Daire testere bıçağının takılması veya çıkarılması için ortak hazırlıklar

1. Sabitleme pimini çekerek taşıyıcıyı açın, ardından taşıyıcıyı kaldırılmış konuma taşıyın.
2. Altıgen anahtarı kullanarak orta kapağı sabitleyen altıgen soket cıvatayı gevşetin. Ardından, biçak siperini ve orta kapağı kaldırın.

▶ Şek.25: 1. Altıgen anahtar 2. Altıgen soket civata 3. Orta kapak 4. Biçak siperi

Daire testere bıçağının takılması

⚠️DİK KAT: Daire testere bıçağını mutlaka daire testere bıçağı üzerindeki okun yönü bıçak kılıfı üzerindeki okun yönü ile aynı olacak şekilde takın. Aksi takdirde yaralanma, alet ve/veya iş parçası üzerinde hasar oluşabilir.

1. "Daire testere bıçağının takılması veya çıkarılması için ortak hazırlıklar" kısmındaki adımları tamamlayın.
2. İği kilitlemek için şaft kilidine bastırın ve altıgen soket civatayı saat yönünde çevirerek gevşetmek için altıgen anahtarı kullanın. Ardından altıgen soket civatayı, dış flanşı ve daire testere bıçağını çıkarın.

▶ Şek.26: 1. Altıgen soket civata (sol tarafta) 2. Dış flanş 3. Mil kilidi

1. Daire testere bıçağını dikkatli bir şekilde iç flavşın üzerine monte edin. Daire testere bıçağının yüzeyindeki okun yönünün bıçak kılıfı üzerindeki okun yönü ile aynı olduğundan emin olun.

▶ Şek.27: 1. Ok

1. Dış flanşı ve altıgen soket civatayı takın. Mil kilidine bastırarak, altıgen soket civatayı (sol) altıgen anahtarla saatin aksi yönde iyice sıkın.

▶ Şek.28: 1. Altıgen soket civata (sol) 2. Dış flanş 3. Daire testere biçağı 4. Bilezik 5. İç flanş 6. İğ
▶ Şek.29: 1. Altıgen soket civata (sol tarafta) 2. Dış flanş 3. Mil kilidi

1. Biçak siperini ve orta kapağı orijinal yerlerine takın. Ardından orta kapağı sabitlemek için altıgen soket civatasını sıkın.

Taşıyıcıyı indirin ve biçak siperinin düzgün hareket ettiğini kontrol edin.

▶ Şek.30: 1. Altıgen anahtar 2. Altıgen soket civata 3. Orta kapak 4. Biçak siperi

Daire testere bıçağının çıkarılması

1. "Daire testere bıçağının takılması veya çıkarılması için ortak hazırlıklar" kısmındaki adımları tamamlayın.
2. Mili kilitlemek için mil kilidine bastırın. Altıgen anahtar ile altıgen soket civatayı saat yönünde gevşetin. Ardından altıgen soket civatayı, dış flanşı ve daire testere bıçağını çıkarın.

▶ Şek.31: 1. Altıgen soket civata (sol tarafta) 2. Dış flanş 3. Mil kilidi

1. İç flanş çıkartılırsa, iç flanşı bıçak montaj parçası daire testere bıçağına bakacak şekilde için üzerine takın. Flanş yanlış takılırsa makineye sürtünür.
   ▶ Şek.32: 1. Altıgen soket civata (sol) 2. Dış flanş
2. Daire testere bıçağı 4. Bilezik 5. İç flanş
3. İğ

ÖNEMLİ NOT: Çıkarılan dış flanş ve altıgen soket cıvatayı kaybetmemeye dikkat edin.

Bir elektrikli süpürgenin bağlanması

Temiz kesim işlemi yapmak istediğinizde bir Makita elektrikli süpürge bağlayın.

ÖNEMLİ NOT: Kullanılan elektrikli süpürge ve hortuma bağlı olarak toz toplama ağızlığı toz toplayıcı siperi tarafından bloke edilerek toz toplamasını imkansız hale getirebilir. Bu durumda elektrikli süpürgenin emiş gücünü düşürün.

▶ Şek.33: 1. Toz toplayıcı siperi

Toz torbası

⚠ DİKKAT: Kesim yaparken tozla ilgili tehlikeleri önlemek için mutlaka toz torbasını takın veya bir elektrikli süpürge bağlayın.

Toz torbası kullanımı, kesim işlemlerinin temiz, toz toplamanın da kolay bir şekilde yapılmasını sağlar. Toz torbasını takmak için toz torbasını toz ağızlığına bağlayın.

▶ Şek.34: 1. Toz torbası 2. Toz ağızliği

Toz torbasının yarısı dolduğunda toz torbasını aletten ayırın ve bağlama elemanını çekip çıkarın. Toz torbasının içine yapılan ve daha fazla toplama yapılmasını engelleyebilecek olan parçacıkların çıkması için torbaya hafifçe vurarak içindekileri boşaltın.

▶ Şek.35: 1. Bağlama elemanı

İş parçasının sabitlenmesi

⚠UYARI: İş parçasını daima doğru tip vida kullanarak sabitlemek oldukça önemlidir. Aksi takdirde ciddi kişisel yaralanmalar, alet ve/veya iş parçası üzerinde hasar oluşabilir.
⚠UYARI: Bir kesme işleminden sonra testere bıçağı tam olarak durmadan bıçağı kaldırmayın. Boşta dönen testere bıçağının kaldırılması ciddi yaralanmalara ve iş parçasının zarar görmesine neden olabilir.
AUYARI: Gönye kesme makinasının destek kaidesinden daha uzun bir iş parçasını keserken, destek kaidesinin dışında kalan kısmın tamamının desteklendiğinden ve malzemeyi düz tutmak ile aynı yüksekliğin korunduğundan emin olun. İş parçasının doğru şekilde desteklenmesi bıçağın sıkışmasının ve yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur. İş parçasını sabitlemek için sadece dikey mengene yeterli olmayabilir. İnce malzemeler eğilebilir. Bıçağın sıkışmasını ve olası bir GERİ TEPMEYİ önlemek için iş parçasının tüm uzunluğu boyunca desteklendiğinden emin olun.

▶ Şek.36: 1. Destek 2. Dönüş kaidesi

Kılavuz bariyerleri

⚠️UYARI: Aleti çalıştırmadan önce kayar bariyerin sabitleme vidası ile iyice sabitlendiğinden emin olun.
AUYARI: Eğimli kesim yapmadan önce aletin hiçbir parçasının, özellikle daire testere bıçağının, tutamağı her durumda tam aşağı ve yukarı kaldırırken ve taşıyıcıyı tüm hareket aralığı boyunca hareket ettirirken bariyerlere temas etmediğinden emin olun. Alet veya daire testere bıçağı bariyere temas ederse bu, geri tepmeye veya malzemenin beklenmedik hareketine ve ciddi yaralanmalara neden olabilir.

Bu alet bir kayar bariyer ile donatılmıştır. Sola eğimli kesim yaparken sabitleme vidasını gevşetin ve kayar bariyeri, taşıyıcı hareketini engellemeyecek şekilde hareket ettirin. Sabitleme vidasını sıkarak kayar bariyeri sabitleyin.

▶ Şek.37: 1. Kayar bariyer 2. Kılavuz bariyeri 3. Sabitleme vidası

Dikey vida

⚠ UYARI: Tüm işlemler sırasında iş parçası dönüş kaidesine ve kılavuz bariyerine mengene ile sıkıca sabitlenmelidir. İş parçası bariyere dayanacak şekilde düzgün sabitlenmezse malzeme kesim işlemi sırasında hareket ederek testere bıçağının zarar görmesine, malzemenin fırlatılmasına ve kontrol kaybına neden olmak suretiyle ciddi yaralanmalara yol açabilir.

Dikey mengene kaidenin sol tarafındaki deliklere, kaidenin sağ tarafına veya alt kaidenin sol tarafına monte edilebilir.

İş parçasını kılavuz bariyere tam olarak bastırın ve kai- deyi döndürün. İş parçasını istenen kesim konumunda konumlandırın ve vidalı topuz ile sıkıştırarak sabitleyin. Tutamağı tam olarak aşağı indirdiğinizde aletin hiçbir parçasının dikey mengeneye temas etmediğinden emin olun. Bazı parçalar dikey mengeneye temas ederse dikey mengeneyi yeniden konumlandırın.

▶ Şek.38: 1. Delik 2. Mengene topuzu

Alt kaide

⚠️UYARI: Doğru bir kesim ve alet kontrolünün kaybedilmesi tehlikesini önlemek için uzun iş parçalarını daima dönüş kaidesinin üst yüzeyi ile aynı hizada olacak şekilde destekleyin. İş parçasının doğru şekilde desteklenmesi bıçağın sıkışmasının ve yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur.
⚠ UYARI: Kesme işleminden önce alt kaidelerin ayar vidalarıyla sabitlendiğinden daima emin olun.

Uzun iş parçalarını yatay olarak tutmak için aletin her iki tarafından alt kaideler sağlanmıştır. İş parçasını tutmak için ayar vidalarını gevşetin ve alt kaideleri uygun boyda uzatın. Ardından ayar vidalarını sıkın.

▶ Şek.39: 1. Alt kaide 2. Ayar vidası

Kesim yaparken iş parçasını kılavuz bariyerlerine düz dayanacak şekilde yerleştirin.

▶ Şek.40: 1. Kılavuz bariyeri 2. Alt kaide

KULLANIM

Bu alet, ahşap ürünlerini kesmek için tasarlanmıştır. Uygun Makita orijinal testere bıçaklarıyla aşağıdaki malzemeler de kesilebilir:

— Alüminyum ürünleri

Kesilecek materyalde kullanılacak doğru dairesel testere biçakları için web sitemize bakın veya Makita satıcınıza başvurun.

⚠️UYARI: Düğme açılmadan önce testere bıça- ğının iş parçasına veya başka bir yere temas etmediğinden emin olun. Testere bıçağı iş parça- sına temas ederken alet çalıştırılırsa geri tepme ya da ciddi yaralanmalar oluşabilir.

⚠UYARI: Bir kesme işleminden sonra testere bıçağı tam olarak durmadan bıçağı kaldırmayın. Boşta dönen testere bıçağının kaldırılması ciddi yaralanmalara ve iş parçasının zarar görmesine neden olabilir.

⚠️UYARI: Testere bıçağı dönerken alet üzerindeki kavrama kolunun, topuzun veya kolların döndürülmesi gibi hiçbir ayar yapmayın. Testere bıçağı dönerken ayar yapılması ciddi yaralanmalara neden olabilir.

⚠️DİK KAT: Testere kafasını tam aşağı konumdan kontrolsüz bırakmayın. Kontrolsüz testere kafası size vurabilir ve yaralanmaya neden olur.

ÖNEMLİ NOT: Kullanmadan önce mutlaka sabitleme pimini açın ve tutamağı alt konumdan serbest bırakın.

ÖNEMLİ NOT: Kesim sırasında tutamağa aşırı basınç uygulamayın. Fazla güç kullanılması motorun aşırı yüklenmesine ve/veya kesim etkinliğinin düşmesine neden olabilir. Yumuşak bir kesim ve biçak hızında önemli bir düşüş yaşanmaması için tutamağa sadece gereken oranda bir güçle aşağı doğru bastırın.

ÖNEMLİ NOT: Kesimi gerçekleştirmek için tutamağa hafifçe bastırın. Tutamağa güç kullanılarak basılırsa veya yatay güç uygulanırsa, testere bıçağı titreşebilir ve iş parçasında bir iz (testere izi) bırakabilir, kesimin hassasiyeti zarar görebilir.

ÖNEMLİ NOT: Kızaklı kesme sırasında, taşıyıcıyı durdurmadan kılavuz bariyerine doğru hafifçe itin. Kesim sırasında taşıyıcı hareketi durdurulursa, iş parçasında bir iz kalır ve kesimin hassasiyeti zarar görür.

Kalıp kesme

⚠️UYARI: Kalıp kesme yaparken taşıyıcının kızak hareketini mutlaka kilitleyin. Kilitlemeden kesim yapmak ciddi yaralanmalarla sonuçlanabilecek geri tepmelere neden olabilir.

İş parçaları 65 mm yüksekliği ve 80 mm genişliği aşmıyorsa, aşağıdaki yöntemle kesilebilirler.

1. Taşıyıcıyı kılavuz bariyerine doğru, durana kadar itin ve ayar vidası ile kilitleyin.
2. İş parçasını uygun tipteki vidayla sabitleyin.
3. Daire testere bıçağı hiçbir şeyle temas etmeyecek konumdayken aleti çalıştırın ve indirmeden önce daire testere bıçağının tam hıza ulaşmasını bekleyin.
4. İş parçasını kesmek için bıçağı yavaşça en alt konuma indirin.
5. Kesim tamamlandığında, aleti kapatın ve daire testere biçagını en üst konumuna döndürmeden önce daire testere biçagı tam olarak durana kadar bekleyin.
   ▶ Şek.41: 1. Ayar vidası

Kızaklı (itmeli) kesme (geniş iş parçalarını kesme)

⚠️UYARI: Kızaklı kesme yaparken, önce taşıyıcıyı tamamen kendinize doğru çekin ve kola bastırın, ardından taşıyıcıyı kılavuz bariyeri boyunca itin. Taşıyıcıı tamamen size doğru çekilmeden kesimi asla başlatmayın. Taşıyıcıyı tamamen kendinize doğru çekmeden kızaklı kesme yaparsanız beklenmeyen bir geri tepme meydana gelebilir ve ciddi kişisel yaralanmalar yaşanabilir.

⚠ UYARI: Kızaklı bir kesim yaparken taşıyıcıyı kendinize doğru çekmeye asla çalışmayın. Kesim sırasında taşıyıcıyı kendinize doğru çekmek beklenmeyen bir geri tepmeye ve ciddi kişisel yaralanmalara yol açabilir.

⚠️UYARI: Tutamak alt konumda kilitli iken asla kızaklı kesim yapmayın.

1. Ayar vidasını gevşeterek taşıyıcının serbestçe kaymasına izin verin.
2. İş parçasını uygun tipteki vidayla sabitleyin.
3. Taşıyıcıyı tamamen kendinize doğru çekin.
4. Daire testere bıçağı hiçbir şeyle temas etmeyecek konumdayken aleti çalıştırın ve testere bıçağının tam hızı ulaşmasını bekleyin.
5. Tutamağa bastırın ve taşıyıcıyı kılavuz bariyeri boyunca ve iş parçasına doğru ittirin.
6. Kesim tamamlandığında, aleti kapatın ve testere bıçağını en üst konuma döndürmeden önce testere bıçağı tam olarak durana kadar bekleyin.
   ▶ Şek.42: 1. Ayar vidası

Gönye kesme

Gönye açısının ayarlanması kısmına bakın.

Eğimli kesim

⚠UYARI: Testere bıçağını eğimli bir kesim için ayarladıktan sonra, aleti kullanmadan önce, taşıyıcının ve testere bıçağının kesilmek istenen alan boyunca serbest bir şekilde hareket ettiğinden emin olun. Kesme işlemi sırasında taşıyıcı ya da biçak hareketinin kesintiye uğraması geri tepmeye ve ciddi yaralanmalara neden olabilir.
AUYARI: Eğimli bir kesim yaparken ellerinizi testere bıçağının izlediği yoldan uzakta tutun.

Testere bıçağının açısı operatörün, bıçağın kesim işlemi sırasında izleyeceği yol konusunda yanılmasına yol açabilir ve testere bıçağıyla temas ciddi yaralanmalara neden olur.

⚠UYARI: Testere bıçağı tamamen durmadan yukarı kaldırılmamalıdır. Eğitimli kesim sırasında kesilen parça testere bıçağının önüne gelebilir. Testere bıçağı dönerken yukarı kaldırılırsa kesilen parça testere bıçağı tarafından fırlatılabilir ve malzemenin parçalanarak ciddi yaralanmalara yol açmasına neden olabilir.

ÖNEMLİ NOT: Tutamağı aşağı bastırırken testere bıçağına paralel basınç uygulayın. Dönüş kaidesine dik basınç uygulanırsa ya da kesim sırasında basıncın yönü değiştirilirse, kesimin hassasiyeti zarar görür.

1. Taşıyıcının temas etmesini önlemek için kayar bariyeri sola ayarlayın.
2. Sabitleme pimini açıp kol üzerindeki ayar vidasını gevşeterek taşıyıcının serbestçe yükseltilmesini ve kaydırılmasını sağlayın.
3. Eğitim açısını, eğim açısının ayarlanması kısmında anlatılan prosedüre göre ayarlayın. Ardından kavrama kolunu sıkın.
4. İş parçasını bir mengene ile sabitleyin.
5. Taşıyıcıyı tamamen kendinize doğru çekin.
6. Daire testere bıçağı hiçbir şöyle temas etmeyecek konumdayken aleti çalıştırın ve daire testere bıçağının tam hızı ulaşmasını bekleyin.
7. Daire testere bıçağına paralel basınç uygulayarak tutamağı hafifçe en alt konuma indirin ve iş parçasını kesmek için taşıyıcıyı kılavuz bariyerine doğru itin.
8. Kesim tamamlandığında, aleti kapatın ve testere bıçağını en üst konuma döndürmeden önce daire testere bıçağı tam olarak durana kadar bekleyin.

▶ Şek.43

Birleşik kesme

Birleşik kesme, bir iş parçası üzerinde gönye açısı ile kesme yapılırken aynı anda eğimli açı yapılması işlemidir. Birleşik kesme, tabloda gösterilen açılarda gerçekleştirililebilir.

Gönye açısı Eğitim açısı

Sol ve Sağ 0° - 45° Sol 0° - 45°

Birleşik kesme yaparken, kalıp kesme, kızaklı (itmeli) kesme, gönye kesme ve eğimli kesim kısmına başvurun.

Kartonpiyer ve iç bükey kartonpiyer kesme

Kartonpiyer ve iç bükey kartonpiyerler birleşik bir gönye kesme makinasında dönüş kaidesinin üzerine düz yatırılarak kesilebilir.

Yaygın olarak kullanılan iki tip kartonpiyer, bir tip de içbükey kartonpiyer uygulaması vardır. Bunlar; 52/38° duvar açılı kartonpiyer, 45° duvar açılı kartonpiyer ve 45° duvar açılı içbükey kartonpiyer.

▶ Şek.44: 1. 52/38° kartonpiyer 2. 45° kartonpiyer 3. 45° içbükey kartonpiyer

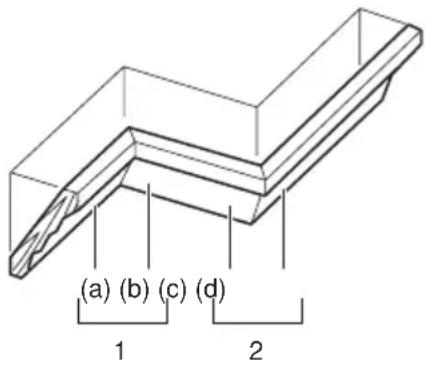

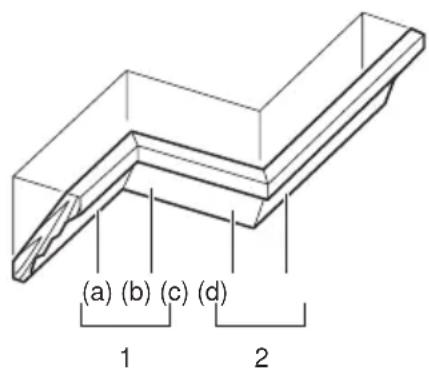

“İç” 90° köşelere uyan (şekilde (a) ve (b)) ve “Dış” 90° köşelere uyan (şekilde (c) ve (d)) kartonpiyer ve içbükey kartonpiyer bağlantıları bulunur.

Duvar genişliğini ölçün ve iş parçasını genişliğe göre ayarlayın. İş parçasının duvara temas eden kenarının genişliğinin duvarın uzunluğu ile aynı olduğundan emin olun.

▶ Şek.45: 1. İş parçası 2. Duvar genişliği 3. İş parçasının genişliği 4. Duvara temas eden kenar

Testere açısını kontrol etmek için deneme kesimleri yapmak üzere mutlaka birkaç parça kullanın.

Dış bükey ve iç bükey kartonpiyer kesimleri sırasında, eğim açısını ve gönye açısını tablo (A)'da gösterildiği gibi ayarlayın ve kartonpiyerleri tablo (B)'de gösterildiği gibi testere kaidesinin üst yüzeyine konumlandırın.

Sola eğimli kesimlerde

- Şekil- deki karton-piyer konumu		Eğim açısı Gönye açısı
		52/38° tipi	45° tipi	52/38° tipi	45° tipi
İç köşe için	(a) Sol	33,9°	Sol 30°	Sağ31,6°	Sağ35,3°
	(b) Sol			31,6°	Sol35,3°
Dış köşe için	(c)
	(d) Sağ			31,6°	Sağ35,3°

Tablo (B)

– Şekildeki kartonpiyer konumu		Kılavuz bariyerinin karşısındaki kartonpiyer kenarı	Tamamlan-mış parça
İç köşe için (a)	Tavana temas	edecek kenar kılavuz bariyerine dayanmalıdır.	Bitirilen parça daire testere bıçağının Sol tarafından yer alacaktır.
	(b) Tava	a temas edecek kenar kılavuz bariyerine dayanmalıdır.
Dış köşe için (c)	Bitirilen parça		daire testere bıçağının Sağ tarafından yer alacaktır.(d) Ta
		edecek kenar kılavuz bariyerine dayanmalıdır.

Örneğin:

Yukarıdaki şekilde (a) ile gösterilen konum için 52/38° dış bükey kartonpiyer keserken:

• Eğitim açısı ayarını 33,9° SOLA eğin ve ayarlayın.
• Gönye açısı ayarını 31,6° SAGA ayarlayıp sabitleyin.
• Dış bükey kartonpiyeri geniş arka (görünmeyen) yüzeyi dönüş kaidesinin üzerine, TAVANA TEMAS EDECEK KENARI makine üzerindeki kılavuz bariyerine dayanacak şekilde yerleştirin.
• Kesim yapıldıktan sonra kullanılacak bitmiş parça her zaman daire testere bıçağının SOL tarafından olacaktır.

Alüminyum doğramanın kesilmesi

Alüminyum doğramaları sabitlerken, alüminyumun deforme olmasını önlemek için ara blokları veya hurda parçalarını kullanın. Daire testere biçağı üzerinde alüminyum malzeme birikmesini önlemek için alüminyum doğramayı keserken bir kesim yağı kullanın.

⚠ UYARI: Kalın veya yuvarlak alüminyum doğramaları asla kesmeye çalışmayın. Kalın veya yuvarlak alüminyum doğramaların sabitlenmesi zor olabilir ve kesme işlemi sırasında gevşeyerek kontrolün kaybedilmesine ve ciddi yaralanmalara sebep olabilir.

▶ Şek.46: 1. Mengene 2. Ara blok 3. Kılavuz bariyeri 4. Alüminyum doğrama 5. Ara blok

Aynı uzunlukta yinelenen kesimler yapma

225 mm ile 350 mm arasında değişen aynı uzunlukta çok sayıda parça keserken, ayar plakasını şekilde gösterildiği gibi yukarı çekin.

İş parçasını kesim için yerine sabitleyin. Ayar plakası iş parçasının ucuna sıfır olacak şekilde sağ alt kaideyi kaydırın. Ardından ayar vidası ile alt kaideyi sabitleyin.

▶ Şek.47: 1. Ayar plakası 2. Ayar vidası

Oluk açma

⚠ UYARI: Bu tip kesimleri, daha geniş bıçaklar ya da dado bıçaklar kullanarak gerçekleştirmeye çalışmayın. Daha geniş bir bıçakla ya da dado bıçakla oluk açmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir.
⚠ UYARI: Oluk açma dışındaki işlemler sırasında durdurucu kolu orijinal konumuna döndürdüğünüzden emin olun. Durdurucu kol yanlış konumdayken kesim yapmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir.

Dado kesim yapmak için aşağıdaki prosedürü izleyin:

1. Ayar vidasını kullanarak daire testere bıçağının alt limit konumunu ve daire testere bıçağının kesim derinliğini kısıtlamak için durdurucu kolu ayarlayın. Durdurucu temas kol Rısmına bakın.
2. Daire testere bıçağının alt limit konumunu ayarladıktan sonra, kızaklı (itmeli) kesim kullanarak iş parçasının eni boyunca paralel oluklar açın.

▶ Şek.48: 1. Testere bıçağı ile oluk kesme

1. Oluklar arasındaki iş parçası malzemelerini bir keski ile kaldırın.

Aletin taşınması

Aleti taşımadan önce aletin fişinin çekildiğinden ve aletin tüm hareketli parçalarının sabitlendiğinden emin olun. Mutlaka aşağıdaki kileri kontrol edin:

• Aletin fişi prizden çekilmiş.
• Taşıyıcı 0° eğim açısı konumunda ve sabitlenmiş.
• Taşıyıcı indirilmiş ve kilitlenmiş.
• Taşıyıcı size doğru sonuna kadar kaydırılmış ve kilitlenmiş.
• Dönüş kaidesi tam sağ gönye açısı konumunda ve sabitlenmiş.

Aleti, taşıma kolunu ve alet kaidesinin bir tarafını tutarak ya da alet kaidesinin her iki tarafını tutarak taşıyın.

▶ Şek.49

▶ Şek.50

⚠UYARI: Taşıyıcı yüksekliği için olan sabitleme pimi sadece taşıma, saklama ve ayarlama amacıyla kullanılmalı, hiçbir kesim işlemi sırasında kullanılmamalıdır. Kesim işlemleri sırasında sabitleme piminin kullanılması daire testere bıçağının beklenmedik şekilde hareket etmesine, bu da geri tepme ya da ciddi yaralanmalara yol açabilir.

⚠️DİKKAT: Aleti taşımadan önce hareket eden tüm parçaları sabitleyin. Aletin parçaları taşıma sırasında hareket eder ya da kayarsa, kontrolün ya da dengenin kaybedilmesi sonucu ciddi yaralanmalar yaşanabilir.

⚠️DİKKAT: Taşıyıcı yüksekliğinin sabitleme pimi ile alt noktasında düzgün bir şekilde kilitlendiğinden emin olun. Sabitleme pimi düzgün geçirilmezse taşıyıcı aniden yukarı fırlayarak yaralanmaya neden olabilir.

BAKIM

AUYARI: Alet üzerinde kontrol veya bakım işlemlerine başlamadan önce mutlaka aletin kapalı ve fişinin çekili olduğundan emin olun. Aletin fişinin prizden çekilmemesi ve kapatılmaması aletin kazara çalışarak ciddi yaralanmalara neden olabilir.

⚠UYARI: En iyi ve en güvenli performans için testere bıçağının daima temiz ve keskin olduğundan emin olun. Kör ve/veya kirli bir testere bıçağıyla kesim yapmaya çalışmak, geri tepmeye yol açabilir ya da ciddi yaralanmalarla sonuçlanabilir.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Kesim açısının ayarlanması

Bu alet fabrikada dikkatli bir şekilde ayarlanmış ve hizalanmıştır fakat kötü bir şekilde taşımak hizalamayı bozabilir. Aletiniz doğru bir şekilde hizalanmamışsa aşağıdaki gerçekleştirin:

Gönye açısı

1. Taşıyıcıyı indirilmiş konumda sabitleme pimi ile kilitleyin. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için ayar vidasını sıkın.
2. Dönüş kaidesini, pozitif durma fonksiyonunu kul- lanarak 0° konumuna ayarlayın. (İşaretçi 0°'yi göstermi- yorsa olduğu gibi bırakın.)
3. Altıgen anahtarı kullanarak kılavuz bariyeri sabitleyen altıgen soket cívatalarını gevşetin.

▶ Şek.51: 1. Sabitleme pimi 2. Ayar vidası 3. Altıgen soket cívatalar

1. Üçgen cetvel veya ayarlı gönye kullanarak testere bıçağının yan yüzeyini kılavuz bariyerin yüzeyine dik duruma getirin. Ardından kılavuz bariyerinin üzerindeki altıgen soket cívataları sağ taraftan başlayarak sırayla iyice sıkın.

▶ Şek.52: 1. Kılavuz bariyeri 2. Üçgen cetvel

1. İşaretçi 0°'yi göstermiyorsa, işaretçiyi sabitleyen vidayı gevşetin ve işaretçi 0°'yi gösterecek şekilde işaretçiyi ayarlayın.

▶ Şek.53: 1. Vida 2. İşaretçi 3. Gönye açısı ölçeği

Eğim açısı

0° eğim açısı

1. Taşıyıcıyı indirilmiş konumda sabitleme pimi ile kilitleyin. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için ayar vidasını sıkın.
2. Kolu gevşetin. Ardından 0° ayar civatasını saatin aksi yönünde iki veya üç tur çevirerek daire testere bıçağını sağa yatırım.

▶ Şek.54: 1. Kol 2. 0° ayar civatası

1. Üçgen cetvel, ayarlı gönye, vb. kullanarak, 0° ayar cıvatasını saat yönünde çevirmek suretiyle dönüş kaidesinin üst yüzeyini testere bıçağının yan yüzeyi ile dikkatli bir şekilde dik duruma getirin. Ardından, ayarla-dığınız 0° açısından sabitlemek için kolu iyice sıkın.

▶ Şek.55: 1. Üçgen cetvel 2. Testere bıçağı 3. Dönüş kaidesinin üst yüzeyi

1. İşaretçi 0°'yi göstermiyorsa, işaretçiyi sabitleyen vidayı gevşetin ve 0°'yi gösterecek şekilde işaretçiyi ayarlayın.

▶ Şek.56: 1. Vida 2. İşaretçi 3. Eğitim ölçeği

45° eğim açısı

ÖNEMLİ NOT: 45° eğim açısını ayarlamadan önce 0° eğim açısı ayarını tamamlayın.

1. Ayar vidasını sıkarak taşıyıcıyı sabitleyin.
2. Kolu gevşetin. Ardından taşıyıcıyı sola sonuna kadar yatırımın.
   ▶ Şek.57: 1. Ayar vidası 2. Kol
3. İşaretçinin eğim açısı ölçeğinde 45° konumunu gösterip göstermediğini kontrol edin.
   İşaretçi 45° konumunu göstermiyorsa, 45° ayar civata- sını çevirerek 45° konumuyla hizalayın.
   ▶ Şek.58: 1.45° ayar civatası

Karbon fırçaların değişmesi

Karbon fırçaları düzenli olarak sökerek kontrol edin. 3 mm (1/8") uzunluğuna kadar aşındıklarında değiştirin. Karbon fırçaların temiz ve tutucular içinde serbestçe kayar durumda kalmalarını sağlayın. Her iki karbon fırça aynı anda değiştirilmelidir. Sadece özdeş karbon fırçaları kullanın.

▶ Şek.59

Fırça tutucu kapaklarını çıkarmak için bir tornavida kullanın. Aşınmış karbon fırçalarını dışarı çıkarın, yerlerine yenilerini geçirin ve fırça tutucu kapaklarını sıkıca takın.

▶ Şek.60: 1. Fırça tutucu kapağı

Kullanımdan sonra

Kullanımdan sonra, parçacıkları ve alete yapılan tozları nemli bir bez veya benzeri ile temizleyin. “Bıçak siperi” bölümünde anlatılan talimatlar uyarınca bıçak siperini temiz tutun. Paslanmayı önlemek için kızaklı bölümleri makine yağı ile yağlayın.

İSTEĞE BAĞLI AKSESUARLAR

⚠UYARI: Bu el kitabında belirtilen Makita aletiniz ile kullanılmaları için bu aksesuarlar ve ek parçalar tavsiye edilmektedir. Başka aksesuar ve ek parçaların kullanımı ciddi yaralanmalara yol açabilir.
⚠UYARI: Makita aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bir aksesuarın ya da ek parçanın hatalı kullanımı ciddi yaralanmalara yol açabilir.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Çelik ve Karbid uçlu testere bıçağı
• Dikey vida
• Toz torbası
• Üçgen cetvel
• Altigen anahtar
• Stant seti

NOT: Listedeki parçaların bazıları alet paketi içerisinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

FR CR

LS0816F-EU9-2311

EN, FR, DE, IT, NL,

ES, PT, EL, TR

20231107
