Modelo: LS0816F
Diâmetro da lâmina 216 mm
Diâmetro do furo Países europeus	30 mm
	Países além da Europa 25,4 mm	ou 30 mm (específico para o país)
Espessura máx. de corte da lâmina de serra 2,8 mm
Ângulo de esquadria máx. Para a esquerda em 47°, para a direita em 47°
Ângulo de bisel máx. Para a esquerda em 47°, para a direita em 2°
Velocidade sem carga (RPM) 5.000 min		-1
Dimensões (C x L x A) 705 mm x 476 mm x 521 mm
Peso líquido 13,9 kg
Classe de segurança		☐/II

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
• As especificações podem variar de país para país.
• Peso de acordo com o Procedimento EPTA 01/2014

Capacidades de corte (A x L) com lâmina de serra de 216 mm de ø

Ângulo de esquadria Ângulo de bisel
	45° (esquerda)	0°	2° (direita)
0°	36 mm x 305 mm	65 mm x 305 mm	60 mm x 305 mm
45° (esquerdo e direito)	36 mm x 215 mm	65 mm x 215 mm	-

Símbolos

A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certifique-se de que compreende o seu significado antes da utilização.

Não olhe fixamente para a lâmpada em funcionamento.

Apenas para países da UE Devido à presença de componentes perigosos no equipamento, o equipamento elétrico e eletrónico usado pode ter um impacto negativo no meio ambiente e na saúde humana. Não elimine aparelhos elétricos e eletrónicos juntamente com resíduos domésticos! De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos e a respetiva adaptação à legislação nacional, os equipamentos elétricos e eletrónicos usados devem ser recolhidos separadamente e entregues num ponto de recolha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental. Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento.

Utilização a que se destina

A ferramenta destina-se a efetuar cortes de precisão, retos e de esquadria em madeira. Com lâminas de serra apropriadas, também é possível serrar alumínio. Para obter informações, consulte a secção relativa à OPERAÇÃO.

Alimentação

A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma tensão da indicada na placa de características, e só funciona com alimentação de corrente alterna (CA) monofásica. Tem um sistema de isolamento duplo e pode, por isso, utilizar tomadas sem ligação à terra.

Ruído

A característica do nível de ruído A determinado de acordo com a EN IEC 62841-3-9:

Nível de pressão acústica (LpA) : 91 dB (A)

Nível de potência acústica (L _WA ) : 102 dB (A)

Variabilidade (K): 3 dB (A)

NOTA: O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

NOTA: O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO: Utilize protetores auriculares.

AVISO: A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

AVISO: Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Declarações de conformidade

Apenas para os países europeus

As Declarações de conformidade estão incluídas no Anexo A deste manual de instruções.

AVISOS DE SEGURANÇA

Avisos gerais de segurança para ferramentas elétricas

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O incumprimento de todas as instruções abaixo enumeradas pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

Ó termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Segurança da área de trabalho

1. Mantenha a área de trabalho limpa e bem iluminada. As áreas desordenadas e escuras convidam a acidentes.
2. Não opere as ferramentas elétricas em atmosferas explosivas, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas criam faíscas que podem inflamar as poeiras ou fumos.
3. Mantenha as crianças e outras pessoas presentes afastadas enquanto utiliza a ferramenta elétrica. As distrações podem fazê-lo perder o controlo.

Segurança elétrica

1. As fichas da ferramenta elétrica têm de corresponder à tomada. Nunca modifique a ficha de forma alguma. Não utilize nenhuma ficha adaptadora com ferramentas elétricas ligadas à terra (massa). As fichas não modificadas e as tomadas correspondentes reduzirão o risco de choque elétrico.
2. Evite o contacto do corpo com superfícies ligadas à terra ou à massa, como tubagens, radiadores, coberturas e arrefecedores. Há um risco aumentado de choque elétrico se o seu corpo estiver ligado à terra ou à massa.
3. Não exponha as ferramentas elétricas à chuva ou a condições de humidade. Se entrar água numa ferramenta elétrica aumenta o risco de choque elétrico.
4. Não force o cabo. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo afastado do calor, óleo, extremidades aguçadas ou peças em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.
5. Quando utilizar uma ferramenta elétrica no exterior, utilize um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque elétrico.
6. Se for inevitável utilizar uma ferramenta elétrica num local húmido, utilize uma alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.
7. Recomendamos sempre a utilização da alimentação de corrente através do RCD com uma corrente residual classificada em 30 mA ou menos.
8. As ferramentas elétricas podem produzir campos eletromagnéticos (CEM) que não são nocivos para o utilizador. Contudo, os utilizadores de marcapassos e de outros dispositivos médicos similares devem contactar o fabricante do seu dispositivo e/ou médico para obter aconselhamento antes de operar esta ferramenta elétrica.
9. Não toque na ficha elétrica as mãos molhadas.
10. Se o cabo estiver danificado, solicite a respetiva reparação por parte do fabricante ou respetivo representante de modo a evitar um perigo de segurança.

Segurança pessoal

1. Mantenha-se alerta, tome atenção ao que está a fazer e utilize o senso comum quando utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de uma ferramenta elétrica pode resultar em ferimentos pessoais graves.

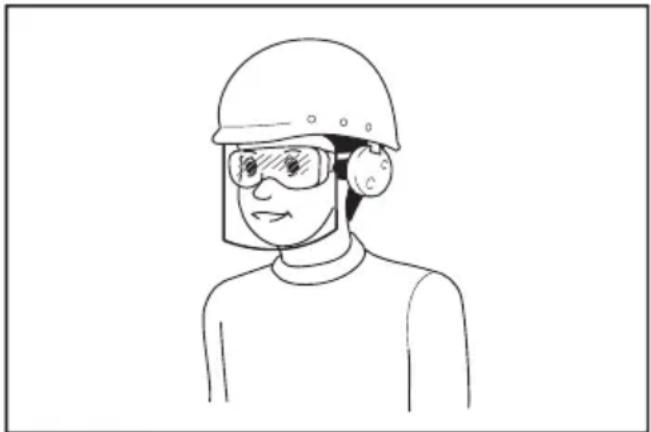

2. Utilize equipamento de proteção pessoal. Use sempre óculos de proteção. Os equipamentos de proteção, como uma máscara contra a poeira, calçado de segurança antiderrapante, capacete ou proteção auricular utilizados para as condições adequadas, reduzirão os ferimentos pessoais.
3. Previna o arranque não intencional. Certifique-se de que o interruptor está na posição de desligado antes de ligar a uma fonte de alimentação e/ou à bateria, pegar ou transportar a ferramenta. Transportar as ferramentas elétricas com o dedo no interruptor ou dar energia a uma ferramenta elétrica que tenha o interruptor ligado, pode dar origem a acidentes.
4. Remova qualquer chave de ajuste antes de fornecer eletricidade à ferramenta elétrica. Uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
5. Não se estique demasiado. Mantenha sempre os pés bem assentes e em equilíbrio. Isto permite um melhor controlo da ferramenta elétrica em situações inesperadas.
6. Vista-se adequadamente. Não use vestuário solto ou joalharia. Mantenha o cabelo e o vestuário afastados das peças em movimento. O vestuário solto, a joalharia ou o cabelo comprido pode ser apanhado pelas peças em movimento.
7. Se forem fornecidos dispositivos para a ligação da instalação de extração e recolha de poeiras, certifique-se de que estão corretamente ligados e que são utilizados adequadamente. A utilização de recolha de poeiras pode reduzir os perigos relacionados com as poeiras.
8. Não permita que a experiência conseguida com a utilização frequente das ferramentas o torne complacente e o fala ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode provocar ferimentos graves apenas numa fração de segundo.
9. Use sempre óculos de proteção para proteger os seus olhos contra lesões quando utilizar ferramentas elétricas. Os óculos de proteção devem cumprir os requisitos da ANSI Z87.1 nos EUA, EN 166 na Europa ou AS/NZS 1336 na Austrália/Nova Zelândia. Na Austrália/Nova Zelândia, é legalmente obrigatório o uso de um protetor facial para proteger o seu rosto também.

Cabe ao empregador a responsabilidade de impor o uso de equipamentos de proteção e segurança apropriados por parte dos operadores de ferramentas e por parte de outras pessoas na área de trabalho imediata.

Utilização e cuidados a ter com a ferramenta elétrica

1. Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a aplicação. A ferramenta elétrica correta fará o serviço melhor e de forma mais segura à velocidade para a qual foi concebida.
2. Não utilize a ferramenta elétrica se o interruptor não ligar e desligar a ferramenta. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e tem de ser reparada.
3. Desligue a ficha da fonte de alimentação e/ou remova o conjunto de baterias, caso removível, da ferramenta elétrica antes de proceder a ajustes, substituir acessórios ou guardar ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta elétrica.
4. Guarde as ferramentas elétricas que não estão a ser utilizadas fora do alcance das crianças e não permita que as pessoas que não estão familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação.
5. Realize a manutenção das ferramentas elétricas e acessórios. Verifique se as peças em movimento estão desalinhadas ou amolgadas, se as peças estão partidas, bem como se há outras condições que possam afetar o funcionamento da ferramenta elétrica. Se a ferramenta elétrica estiver danificada, mande repará-la antes da utilização. Muitos acidentes são provocados por ferramentas elétricas com uma má manutenção.
6. Mantenha as ferramentas de corte afiadas e limpas. Quando as ferramentas de corte com extremidades de corte afiadas recebem uma manutenção adequada, é menos provável que prendam e são mais fáceis de controlar.

7. Utilize a ferramenta elétrica, os acessórios e as brocas da ferramenta, etc. de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser realizado. A utilização da ferramenta elétrica para operações diferentes das pretendidas pode resultar em situações perigosas.

8. Mantenha secas, limpas e sem óleo e graxa as pegas e as superfícies onde vai agarrar a ferramenta. As pegas e as superfícies onde vai agar-rar a ferramenta escorregadias não permitem o manuseamento seguro e o controlo da ferramenta em situações inesperadas.

9. Quando utilizar a ferramenta, não use vestuário profissional ou luvas que possam ficar enredados. O enredamento de vestuário profissional ou luvas nas peças móveis poderá resultar em lesão física.

Assistência

1. A ferramenta elétrica deve receber assistência por parte de pessoal qualificado que utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida.
2. Siga as instruções para lubrificação e mudança de acessórios.

Instruções de segurança para serras de esquadria

1. As serras de esquadria destinam-se a cortar madeira ou produtos semelhantes a madeira, não podem ser utilizadas com rodas de corte abrasivas para cortar material ferroso, tal como barras, varões, pinos, etc. A poeira abrasiva provoca o encravamento de peças móveis, tais como o resguardo inferior. As faíscas do corte abrasivo queimam o resguardo inferior, a inserção de corte e outras peças de plástico.
2. Utilize braçadeiras para apoiar a peça de trabalho sempre que possível. Se apoiar a peça de trabalho manualmente, deve manter sempre as mãos afastadas pelo menos 100 mm de cada lado da lâmina de serra. Não utilize esta serra para cortar peças demasiado pequenas para serem apertadas ou seguras à mão. Se a sua mão estiver colocada demasiado próxima da lâmina de serra, existe um maior risco de lesão devido ao contacto com a lâmina.
3. A peça de trabalho deve estar fixa e apertada ou segura contra a placa e a mesa. Não alimente a peça de trabalho na lâmina nem corte "com as mãos livres" em qualquer direção. As peças sem fixação ou móveis podem ser projetadas a altas velocidades, causando ferimentos.
4. Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para realizar um corte, eleve a cabeça da serra e puxe-a para fora sobre a peça de trabalho sem realizar cortes, efetue o arranque do motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Cortar no tirante de puxar provavelmente faz com que a lâmina de serra suba para cima da peça de trabalho e atire violentamente a conjunto de lâmina na direção do operador.
5. Nunca cruze a sua mão sobre a linha de corte pretendida, tanto à frente como atrás da lâmina de serra. Apoiar a peça de trabalho “com as mãos cruzadas”, isto é, segurando a peça de trabalho do lado direito da lâmina de serra com a mão esquerda ou vice versa é muito perigoso.

▶ Fig.1

1. Não tente chegar mais próximo do que 100 mm por trás da placa com as duas mãos a partir dos dois lados da lâmina de serra para remover restos de madeira ou por qualquer outro motivo enquanto a lâmina estiver a rodar. A proximidade da lâmina de serra em rotação em relação à sua mão poderá não ser óbvia e poderá sofrer lesões graves.
2. Inspezione a sua peça de trabalho antes de realizar o corte. Se a peça de trabalho for encurvada ou deformada, aperte-a com a face encurvada exterior virada para a placa. Certifique-se sempre de que não existe nenhuma lacuna entre a peça de trabalho, a placa e a mesa ao longo da linha de corte. As peças de trabalho encurvadas ou deformadas podem torcer ou deslocar-se e causar emperra- mento na lâmina de serra em rotação durante o corte. A peça de trabalho não deve ter pregos ou objetos estranhos.
3. Não utilize a serra até que a mesa esteja desimpedida de todas as ferramentas, restos de madeira, etc., exceto da peça de trabalho. Os pequenos resíduos ou pedaços soltos de madeira ou outros objetos que estabeleçam contacto com a lâmina em rotação podem ser projetados a alta velocidade.
4. Corte apenas uma peça de trabalho de cada vez. As peças de trabalho múltiplas empilhadas não podem ser apertadas ou fixadas adequadamente e podem prender na lâmina ou deslocar-se durante o corte.
5. Assegure que a serra de esquadria está montada ou colocada numa superfície de trabalho nivelada e firme antes de ser utilizada. Uma superfície de trabalho nivelada e firme reduz o risco de a serra de esquadria se tornar instável.
6. Planeie o seu trabalho. Cada vez que altera a definição do ângulo de bisel e do ângulo de esquadria, certifique-se de que a placa ajustável está corretamente definida para apoiar a peça de trabalho e que não interfere com a lâmina ou o sistema de resguardo. Sem "LIGAR" a ferramenta e sem qualquer peça de trabalho na mesa, mova a lâmina de serra através de um corte simulado completo, de modo a assegurar que não haverá interferência ou perigo de corte da placa.
7. Assegure um apoio adequado, tal como extensões da mesa, cavaletes, etc. para uma peça de trabalho que é mais ampla ou mais comprida do que o topo da mesa. As peças de trabalho mais compridas ou mais amplas do que a mesa da serra de esquadria podem virar se não estiverem apoiadas em segurança. Se a peça cortada ou a peça de trabalho virarem, estas podem levantar o resguardo inferior ou serem projetadas pela lâmina em rotação.

8. Não utilize outra pessoa como substituição de uma extensão de mesa ou um suporte adicional. O apoio instável para a peça de trabalho pode fazer com que a lâmina fique presa ou a peça de trabalho se desloque durante a operação de corte, puxando-o a si e ao seu assistente na direção da lâmina em rotação.

9. A peça de corte não deve estar encravada ou ser pressionada por qualquer meio contra a lâmina de serra em rotação. Se estiver limitada, isto é, utilizando batentes de comprimento, a peça de corte pode ficar entalada contra a lâmina e ser projetada com violência.

10. Utilize sempre uma braçadeira ou uma fixação concebida para apoiar adequadamente material redondo, tal como varões ou tubagens. Os varões têm tendência de se enrolar enquanto são cortados, fazendo com que a lâmina “morda” e puxe a peça de trabalho com a sua mão para a lâmina.
11. Aguarde que o disco atinja a velocidade máxima antes de estabelecer contacto com a peça de trabalho. Isto reduz o risco de projeção da peça de trabalho.
12. Se a peça de trabalho ou a lâmina ficar encravada, desligue a serra de esquadria. Aguarde que todas as peças móveis parem e desligue a ficha da fonte de alimentação e/ou remova a bateria. Em seguida, trabalho para soltar o material encravado. A serração contínua com uma peça de trabalho encravada pode causar a perda de controlo ou danos na serra de esquadria.
13. Após concluir o corte, solte o interruptor, segure a cabeça da serra para baixo e aguarde que a lâmina pare antes de remover a peça de corte. É perigoso tentar alcançar a lâmina com a mão enquanto esta está a rodar por inércia.
14. Utilize a lâmina de serra apenas com o diâmetro que está marcado na ferramenta ou especificado no manual. A utilização de uma lâmina de serra de tamanho incorreto pode afetar o resguardo adequado da lâmina de serra ou o funcionamento do resguardo, o que pode resultar em ferimentos pessoais graves.
15. Apenas use lâminas de serra marcadas com uma velocidade igual ou superior à velocidade marcada na ferramenta.
16. Não utilize a serra para cortar materiais diferentes dos especificados.
17. (Apenas para países europeus) Utilize sempre a lâmina que esteja em conformidade com a EN847-1, se concebida para madeira e materiais similares.

Instruções adicionais

1. Feche a oficina com cadeados para segurança das crianças.
2. Nunca se coloque sobre a ferramenta. Podem ocorrer lesões graves se a ferramenta virar ou se estabelecer contacto inadvertamente com a ferramenta de corte.
3. Nunca deixa a ferramenta ligada sem supervisão. Desligue a ferramenta. Não deixe a ferramenta sem supervisão antes de estar completamente parada.

4. Não utilize a serra sem os resguardos montados. Verifique se o resguardo da lâmina se encontra devidamente fechado antes de cada utilização. Não trabalhe com a serra se o resguardo da lâmina não se movimentar livremente e fechar instantaneamente. Nunca fixe nem prenda o resguardo da lâmina em posição aberta.

5. Mantenha as mãos afastadas do percurso da lâmina de serra. Evite entrar em contacto com qualquer lâmina de serra enquanto está a rodar por inércia. Mesmo assim, esta pode provocar ferimentos graves.

6. Para reduzir o risco de lesão, reposicione o carreto na posição traseira completa após cada operação de corte transversal.
7. Fixe sempre os componentes móveis antes de proceder ao transporte da ferramenta.
8. O pino de bloqueio ou a alavanca de bloqueio que bloqueia a cabeça da serra para baixo serve apenas para fins de transporte e arma- zenamento e não para quaisquer operações de corte.
9. Verifique a lâmina de serra com cuidado quanto a fissuras ou danos antes da operação. Substitua imediatamente a lâmina de serra com fissuras ou danificada. A pastilha e o passo da madeira endurecidos nas lâminas de serra tornam a serra lenta e aumentam o potencial de recuo. Mantenha a lâmina de serra limpa, removendo-a primeiramente da ferramenta e, em seguida, limpando-a com removedor de pastilha e de passo, água quente ou querosene. Nunca utilize gasolina para limpar a lâmina de serra.
10. Enquanto efetua um corte corrediço pode ocorrer um RECUO. O RECUO ocorre quando a lâmina de serra prende na peça de trabalho durante uma operação de corte e a lâmina de serra é puxada rapidamente na direção do operador. Pode resultar na perda de controlo e em ferimentos pessoais graves. Se a lâmina de serra começar a prender durante uma operação de corte, não continue a cortar e solte o interruptor imediatamente.
11. Utilize exclusivamente as flanges especificadas para esta ferramenta.
12. Tenha cuidado para não danificar o eixo, as flanges (especialmente a superfície de instalação) ou o perno. Os danos nestes componentes podem provocar a quebra da lâmina de serra.
13. Certifique-se de que a base giratória está bem fixa, de modo a que não se movimente durante a operação. Utilize os furos na base para apertar a serra a uma plataforma de trabalho estável ou bancada. NUNCA utilize a ferramenta no caso em que o posicionamento do operador fosse considerado estranho.
14. Certifique-se de que soltou o travão do eixo antes de ligar o interruptor.
15. Certifique-se de que, na posição mais baixa, a lâmina de serra não fica em contacto com a base giratória.
16. Agarre na pega com firmeza. Tenha em conta que a serra se movimenta um pouco para cima e para baixo, durante o arranque e a paragem da ferramenta.

17. Certifique-se de que a lâmina de serra não está em contacto com a peça de trabalho antes de ligar o interruptor.

18. Antes de utilizar a ferramenta numa peça de trabalho efetiva, deixe-a funcionar por alguns instantes. Verifique se existem vibrações ou oscilações que possam indicar uma má instalação ou uma lâmina de serra mal equilibrada.

19. Pare a ferramenta de imediato se notar algo no funcionamento que não seja normal.
20. Não tente bloquear o gatilho na posição de ligado.
21. Utilize sempre os acessórios recomendados neste manual. A utilização de acessórios inadequados tais como rodas abrasivas podem dar origem a lesões.
22. Algum material contém produtos químicos que podem ser tóxicos. Tenha cuidado para evitar a inalação de poeira e o contacto com a pele. Respeite os dados de segurança do fornecedor do material.

Normas de segurança adicionais para a lâmpada em funcionamento

1. Não olhe diretamente para a luz ou para a fonte de iluminação.

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO permita que o conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua o cumprimento estrito das regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode provocar ferimentos pessoais graves.

DESCRIÇÃO DAS PEÇAS

▶ Fig.2

1 Parafuso de ajuste (para posição de limite inferior)	2	Placa de retenção	3	Saco do pó	4	Parafuso de orelhas (para deslizamento de carreto)
5 Ponteiro (para ângulo de bisel)	6 Escala do ângulo de bisel	7 Braçadeira deslizante 8 Torno vertical
9 Placa deslizante	10	Perno de ajuste de 0° (para ângulo de bisel)	11 Placa guia 12 Sub-base
13 Base giratória 14 Escala do ângulo de esquadria	15 Ponteiro (para ângulo de esquadria)	16 Placa de corte
17 Perno de ajuste (para base giratória)	18 Alavanca de bloqueio (para base giratória)	19 Punho (para base giratória)	20 Resguardo de recolha de pó
21 Resguardo da lâmina	22 Lâmpada	23 Pega (para operação)	24	Gatilho do interruptor
25 Furo para o cadeado	26 Botão de segurança	27 Pega de transporte	-	-

▶ Fig.3

1	Interruptor da lâmpada	2	Travão do eixo	3	Perno de regulação (para a capacidade máxima de corte)	4 Pino de bloqueio (para elevação de carreto)
5	Placa de apoio	6	Chave hexagonal	7	Perno de ajuste de 45° (para ângulo de bisel)	8 Alavanca (para ângulo de bisel)
9 Botão de libertação (para ângulo de bisel)		-	-	-	-	-

INSTALAÇÃO

Montagem da bancada

AVISO: Certifique-se de que a ferramenta não se move na superfície de suporte. O movimento da serra de esquadria sobre a superfície de suporte durante o corte pode resultar em perda de controlo e provocar ferimentos pessoais graves.

1. Fixe a base numa superfície nivelada e estável, aparafusando com os pernos. Isto ajuda a evitar que tombe e a evitar possíveis ferimentos.
   ▶ Fig.4: 1. Perno 2. Orifício de montagem
2. Rode o perno de regulação para a direita ou esquerda de modo a que fique em contacto com a superfície para manter a ferramenta estável.
   ▶ Fig.5: 1. Perno de regulação

DESCRIÇÃO FUNCIONAL

AVISO: Certifique-se sempre de que a ferramenta está desligada e retirada da tomada antes de regular ou verificar o funcionamento da ferramenta. Se não desligar a ferramenta e retirar a ficha da tomada pode resultar em lesões físicas graves devido ao arranque acidental.

Bloqueio da pega

PRECAUÇÃO: Segure sempre a pega quando soltar o pino de bloqueio. Caso contrário, a pega salta para cima e pode resultar em ferimentos pessoais.

Quando a ferramenta é enviada, a pega está bloqueada na posição inferior com o pino de bloqueio. Para desbloquear a pega, puxe o pino de bloqueio enquanto desce a pega ligeiramente.

▶ Fig.6: 1. Pino de bloqueio

Bloqueio contra deslizamento

Para permitir o movimento de deslizamento do carreto, solte o parafuso de orelhas no braço. Para bloquear o movimento de deslizamento do carreto, mova o carreto para a sua posição pretendida e, em seguida, aperte firmemente o parafuso de orelhas.

▶ Fig.7: 1. Parafuso de precisão 2. Braço

Resguardo da lâmina

AVISO: Nunca estrague nem remova o resguardo da lâmina ou a mola que está presa no resguardo. Se estragar o resguardo, a lâmina de serra circular exposta pode provocar ferimentos pessoais graves durante o funcionamento.
AVISO: Nunca utilize a ferramenta se o resguardo da lâmina ou a mola estiverem danificados, avariados ou removidos. O funcionamento da ferramenta com um resguardo danificado, avariado ou removido pode provocar ferimentos pessoais graves.
APRECAUÇÃO: Mantenha sempre o res-guardo da lâmina em boas condições para funcio-namento seguro. Pare a operação imediatamente se existirem irregularidades no resguardo da lâmina. Verifique para se assegurar que o retorno do resguardo com a mola funciona bem.

Ao descer a pega, o resguardo da lâmina sobe automaticamente. O resguardo dispõe de um dispositivo de mola pelo que volta à posição original depois de concluído o corte e quando se ergue a pega.

▶ Fig.8: 1. Resguardo da lâmina

Limpeza

Se o resguardo da lâmina transparente ficar sujo ou se aderir serradura ao resguardo da lâmina transparente de modo que a lâmina de serra circular e/ou a peça de trabalho deixem de ser facilmente visíveis, desligue a ferramenta da tomada e limpe cuidadosamente o resguardo com um pano húmido. Não utilize solventes nem quaisquer produtos de limpeza à base de petróleo no resguardo em plástico, pois tal pode causar danos no resguardo.

Siga as instruções passo a passo indicadas sobre como efetuar a preparação para a limpeza.

1. Certifique-se de que a ferramenta está desligada e retirada da tomada.
2. Rode o perno de encaixe hexagonal para a esquerda utilizando a chave hexagonal fornecida para segurar a cobertura central.
3. Levante o resguardo da lâmina e a cobertura central.
4. Quando a limpeza estiver concluída, volte a colocar a cobertura central e aperte o perno de encaixe hexagonal realizando os passos indicados acima pela ordem inversa.

▶ Fig.9: 1. Chave hexagonal 2. Perno de encaixe hexagonal 3. Cobertura central 4. Resguardo da lâmina

AVISO: Não remova a mola que prende o resguardo da lâmina. Se o resguardo ficar danificado com o decorrer do tempo ou pela ação dos raios UV, contacte um centro de assistência Makita para substituição. NÃO FORCE NEM DESMONTE O RESGUARDO.

Posicionar as placas de corte

Esta ferramenta é fornecida com placas de corte na base giratória para minimizar a produção de estilhaços no lado de saída de um corte. As placas de corte foram ajustadas na fábrica de modo que a lâmina de serra circular não entre em contacto com as placas de corte. Antes da utilização regule as placas de corte como se segue:

1. Certifique-se de que a ferramenta está desligada da tomada. Em seguida, desaperte todos os parafusos (três em cada lado esquerdo e direito) que prendem as placas de corte.
   ▶ Fig.10: 1. Placa de corte 2. Parafuso
2. Volte a apertá-los de modo que as placas de corte sejam facilmente movimentadas com a mão.
3. Desça completamente a pega e, em seguida, bloqueie a pega na posição inferior com o pino de bloqueio.
4. Solte o parafuso de orelhas no braço que prende o movimento de deslizamento do carreto.

Puxe o carreto completamente para si.

▶ Fig.11: 1. Parafuso de precisão 2. Braço
5. Ajuste as placas de corte de modo que fiquem perto dos lados dos dentes da lâmina de serra.
▶ Fig.12
▶ Fig.13: 1. Lâmina de serra circular 2. Dentes da lâmina 3. Placa de corte 4. Corte de bisel à esquerda 5. Corte direito

1. Aperte os parafusos da frente (não aperte demasiado).
2. Deslize o carreto para a posição entre a extremidade dianteira das placas de corte e as placas guia. Ajuste as placas de corte de modo que fiquem perto dos lados dos dentes da lâmina de serra.
3. Aperte os parafusos centrais (não aperte demasiado).
4. Empurre o carreto completamente em direção às placas guia e, em seguida, ajuste as placas de corte de modo que fiquem perto dos lados dos dentes da lâmina de serra.
5. Aperte os parafusos de trás (não aperte demasiado).
6. Solte o pino de bloqueio para o bloqueio da pega e eleve a pega. Em seguida, aperte todos os parafusos firmemente.

OBSERVAÇÃO: Depois de ajustar o ângulo de bisel, certifique-se de que as placas de corte estão corretamente ajustadas. O ajuste correto das placas de corte ajuda a proporcionar um suporte adequado à peça de trabalho, minimizando o desgaste da peça de trabalho.

Manter a máxima capacidade de corte

Esta ferramenta foi ajustada na fábrica para fornecer a máxima capacidade de corte para uma lâmina de serra circular de 216 mm.

Quando instalar uma nova lâmina de serra circular, verifique sempre a posição de limite inferior da lâmina de serra circular e, se necessário, ajuste-a como se segue:

1. Desligue a ferramenta da tomada. Em seguida, empurre o carreto em direção à placa guia até ao fim e desça a pega completamente.
2. Utilize a chave hexagonal (lado da chave de parafusos) para rodar o perno de ajuste até a lâmina de serra circular entrar ligeiramente abaixo da secção transversal da placa guia e da superfície superior da base giratória.

▶ Fig.14: 1. Perno de ajuste 2. Placa guia

▶ Fig.15

1. Rode a lâmina de serra circular com a mão enquanto agarra a pega completamente para baixo para se certificar de que a lâmina de serra circular não fica em contacto com qualquer parte da base inferior. Volte a ajustar a capacidade de corte máxima, se necessário.

AVISO: Depois de instalar uma nova lâmina de serra circular e com a ferramenta desligada da tomada, certifique-se sempre de que a lâmina de serra circular não fica em contacto com qualquer parte da base inferior quando a pega se encontra totalmente baixada. Se a lâmina de serra circular entrar em contacto com a base, tal pode causar um recuo e provocar ferimentos pessoais graves.

▶ Fig.16

Placa de retenção

A posição de limite inferior da lâmina de serra pode ser facilmente ajustada com a placa de retenção. Para ajustar o limite inferior, rode a placa de retenção na direção da seta conforme apresentado na figura. Rode o parafuso de ajuste de modo que a lâmina de serra pare na posição pretendida quando descer a pega completamente.

▶ Fig.17: 1. Placa de retenção 2. Parafuso de ajuste

Regulação do ângulo de esquadria

PRECAUÇÃO: Depois de mudar o ângulo de esquadria, prenda sempre a base giratória apertando firmemente o punho.

OBSERVAÇÃO: Ao fazer rodar a base giratória, certifique-se de que levanta a pega totalmente.

Rode o punho para a esquerda para desbloquear a base giratória. Rode o punho enquanto pressiona a alavanca de bloqueio para cima para mover a base giratória. Alinhe o ponteiro com o ângulo pretendido na escala do ângulo de esquadria e, em seguida, aperte o punho.

▶ Fig.18: 1. Alavanca de bloqueio 2. Punho 3. Ponteiro

Função de paragem positiva

Esta serra de esquadria utiliza uma função de paragem positiva. Pode ajustar rapidamente um ângulo de esquadria com 0°, 15°, 22,5°, 31,6° e 45° à direita/à esquerda. Para utilizar esta função, mova a base giratória próximo do ângulo de paragem positiva pretendido enquanto pressiona a alavanca de bloqueio para cima. Em seguida, solte a alavanca de bloqueio e mova a base giratória para o ângulo de paragem positiva pretendido até a base giratória ficar bloqueada.

Regulação do ângulo de bisel

PRECAUÇÃO: Depois de mudar o ângulo de bisel, prenda sempre o braço apertando a alavanca para a direita.

OBSERVAÇÃO: Remova sempre o torno vertical antes de ajustar o ângulo de bisel.

OBSERVAÇÃO: Quando inclinar a lâmina de serra circular, certifique-se de que o carreto está totalmente elevado.

OBSERVAÇÃO: Quando mudar os ângulos de bisel, certifique-se de que reposiciona as placas de corte corretamente conforme explicado na secção para posicionar as placas de corte.

OBSERVAÇÃO: Não aperte a alavanca em demasia. Se o fizer, pode causar uma avaria do mecanismo de bloqueio do ângulo de bisel.

Inclinar a lâmina de serra circular para a esquerda entre 0° - 45°

1. Rode a alavanca para a esquerda.
2. Segure a pega e incline o carreto para a esquerda.
3. Alinhe o ponteiro com o ângulo pretendido na escala do ângulo de bisel.
4. Aperte a alavanca para a direita para prender o braço.

▶ Fig.19: 1. Alavanca 2. Pega 3. Ponteiro 4. Escala do ângulo de bisel

Inclinar a lâmina de serra circular além do lado esquerdo entre 0° - 45°

1. Rode a alavanca para a esquerda.
2. Segure a pega e coloque o carreto a 0° para o lado de 2° à direita ou a 45° para o lado de 47° à esquerda.
3. Incline o carreto ligeiramente para o lado oposto.
4. Prima o botão de libertação.
5. Incline o carreto para a posição pretendida além do intervalo entre 0° - 45°.
6. Aperte a alavanca para a direita para prender o braço.

Quando inclinar o carreto para a direita em 2°

▶ Fig.20: 1. Alavanca 2. Pega 3. Botão de libertação

Quando inclinar o carreto para a esquerda em 47°

▶ Fig.21: 1. Alavanca 2. Pega 3. Botão de libertação

Ação do interruptor

AVISO: Antes de ligar a ferramenta à corrente elétrica, certifique-se sempre de que o gatilho do interruptor funciona corretamente e volta para a posição de desligado quando libertado. Não carregue a fundo o gatilho do interruptor sem pressionar o botão de segurança. Esta ação pode estragar o interruptor. Utilizar uma ferramenta com um interruptor que não opera devidamente, pode provocar a perda de controlo e resultar em ferimentos pessoais graves.

AVISO: NUNCA utilize a ferramenta sem que esta disponha de um gatilho totalmente operacional. Qualquer ferramenta com um interruptor inoperante é ALTAMENTE PERIGOSA e tem de ser reparada antes de ser utilizada novamente, caso contrário pode causar ferimentos pessoais graves.

AVISO: NUNCA tente anular o botão de desbloqueio dando-lhe pancadas para baixo nem por qualquer outro meio. Um interruptor com um botão de desbloqueio anulado pode resultar em operação não intencional e em ferimentos pessoais graves.

AVISO: NUNCA utilize a ferramenta se ela funcionar premindo apenas o gatilho, sem ter de carregar no botão de desbloqueio. Um interruptor que necessita de reparação pode resultar em operação não intencional e em ferimentos pessoais graves. Envie a ferramenta para um centro de assistência da Makita para receber uma reparação adequada ANTES de voltar a utilizá-la.

Para evitar que o gatilho do interruptor seja acidentalmente acionado, existe um botão de segurança. Para iniciar a ferramenta pressione o botão de segurança e carregue no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Há um furo no gatilho do interruptor para instalar um cadeado e travar a ferramenta.

▶ Fig.22: 1. Gatilho do interruptor 2. Botão de segurança 3. Furo para o cadeado

AVISO: Não utilize um cadeado com haste ou cabo inferior a 6,35 mm de diâmetro. Uma haste ou cabo menor pode não travar corretamente a ferramenta na posição de desligada e o funcionamento acidental pode provocar ferimentos pessoais graves.

Projetar uma linha de corte

PRECAUÇÃO: A lâmpada não é à prova de chuva. Não lave a lâmpada com água nem a utilize numa área exposta a chuva ou a humidade. Uma conduta desta natureza pode causar choque elétrico e fumo.

⚠ PRECAUÇÃO: Não toque na lente da lâmpada, dado estar muito quente enquanto está acesa ou logo após ser desligada. Tal pode provocar queimaduras.

PRECAUÇÃO: Não aplique impacto na lâmpada, o que poderá causar danos ou um tempo de serviço curto da mesma.

PRECAUÇÃO: Não olhe para a luz ou para a fonte de iluminação diretamente.

A lâmpada LED projeta uma luz sobre a lâmina de serra circular e uma sombra da lâmina de serra cai sobre uma peça de trabalho servindo como um indicador de linha de corte sem calibração. Prima o interruptor da lâmpada para iluminar. Surge uma linha onde a lâmina de serra entra em contacto com a superfície da peça de trabalho, ficando aprofundada à medida que a lâmina de serra é descida.

▶ Fig.23: 1. Interruptor da lâmpada 2. Lâmpada 3. Linha de corte

O indicador ajuda a cortar uma linha de corte existente marcada a lápis numa peça de trabalho.

1. Segure a pega e desça a lâmina de serra circular de modo que uma sombra densa da lâmina de serra seja projetada contra uma peça de trabalho.
2. Alinhe uma linha de corte traçada na peça de trabalho com a linha de corte sombreada.
3. Ajuste os ângulos de esquadria e os ângulos de bisel, se necessário.

NOTA: Certifique-se de que desliga o interruptor da lâmpada após a utilização. Caso contrário, a lâmpada fica quente.

MONTAGEM

AVISO: Certifique-se sempre de que a ferramenta está desligada e retirada da tomada antes de trabalhar na ferramenta. Se não desligar a ferramenta e retirar a ficha da tomada pode resultar em lesões físicas graves.

Armazenamento da chave hexagonal

Quando não a estiver a utilizar, guarde a chave hexagonal como indicado na figura para não a perder.

Instalar ou remover a lâmina de serra circular

AVISO: Certifique-se sempre de que a ferramenta está desligada e retirada da tomada antes de remover e instalar a lâmina de serra circular. O arranque acidental da ferramenta pode resultar em ferimentos pessoais graves.
AVISO: Utilize apenas a chave Makita fornecida para remover e instalar a lâmina de serra circular. Se não utilizar a chave pode resultar em aperto excessivo ou insuficiente do perno de encaixe hexagonal e em lesões físicas graves.
AVISO: Nunca utilize ou substitua as peças que não sejam fornecidas com esta ferramenta. A utilização de tais peças pode provocar ferimentos pessoais graves.
AVISO: Depois de instalar a lâmina de serra circular, certifique-se sempre de que está firmemente instalada. Um aperto insuficiente da lâmina de serra circular pode provocar ferimentos pessoais graves.

Preparativos comuns para instalar ou remover a lâmina de serra circular

1. Desbloqueie o carreto puxando o pino de bloqueio e, em seguida, mova o carreto para a posição elevada.
2. Solte o perno de encaixe hexagonal que prende a cobertura central utilizando a chave hexagonal. Em seguida, levante o resguardo da lâmina e a cobertura central.

▶ Fig.25: 1. Chave hexagonal 2. Perno de encaixe hexagonal 3. Cobertura central 4. Resguardo da lâmina

Instalar a lâmina de serra circular

PRECAUÇÃO: Certifique-se de que instala a lâmina de serra circular de modo que a direção da seta na lâmina de serra circular corresponda à direção da seta na caixa da lâmina. O incumprimento desta instrução pode resultar em ferimentos pessoais e causar danos na ferramenta e/ou na peça de trabalho.

1. Efetue os passos indicados em "Preparativos comuns para instalar ou remover a lâmina de serra circular".
2. Pressione o travão do veio para prender o eixo e utilize a chave hexagonal para libertar o perno de encaixe hexagonal para a direita. Em seguida, remova o perno de encaixe hexagonal, a flange exterior e a lâmina de serra circular.

▶ Fig.26: 1. Perno de encaixe hexagonal (rosca para a esquerda) 2. Flange exterior 3. Travão do eixo

1. Monte cuidadosamente a lâmina de serra circular na flange interior. Certifique-se de que a direção da seta na lâmina de serra circular corresponde à direção da seta na caixa da lâmina.
   ▶ Fig.27: 1. Seta
2. Instale a flange exterior e o perno de encaixe hexagonal. Aperte firmemente o perno de encaixe hexagonal (esquerdo) para a esquerda utilizando a chave hexagonal enquanto pressiona o travão do eixo.

▶ Fig.28: 1. Perno de encaixe hexagonal (lado esquerdo) 2. Flange exterior 3. Lâmina de serra circular 4. Anel 5. Flange interior 6. Veio
▶ Fig.29: 1. Perno de encaixe hexagonal (rosca para a esquerda) 2. Flange exterior 3. Travão do eixo
5. Volte a colocar o resguardo da lâmina e a cobertura central na sua posição original. Em seguida, aperte o perno de encaixe hexagonal da cobertura central para a prender.

Desça o carreto e verifique se o resguardo da lâmina se desloca corretamente.

▶ Fig.30: 1. Chave hexagonal 2. Perno de encaixe hexagonal 3. Cobertura central 4. Resguardo da lâmina

Remover a lâmina de serra circular

1. Efetue os passos indicados em "Preparativos comuns para instalar ou remover a lâmina de serra circular".
2. Pressione o travão do eixo para bloquear o veio. Solte o perno de encaixe hexagonal para a direita utilizando a chave hexagonal. Em seguida, remova o perno de encaixe hexagonal, a flange exterior e a lâmina de serra circular.

▶ Fig.31: 1. Perno de encaixe hexagonal (rosca para a esquerda) 2. Flange exterior 3. Travão do eixo
3. Se a flange interior for removida, instale-a no veio com a peça de montagem da lâmina voltada para a lâmina de serra circular. Se a flange for instalada incorretamente, a flange irá roçar contra a máquina.
▶ Fig.32: 1. Perno de encaixe hexagonal (lado esquerdo) 2. Flange exterior 3. Lâmina de serra circular 4. Anel 5. Flange interior 6. Veio

OBSERVAÇÃO: Tenha cuidado para não perder a flange exterior e o perno de encaixe hexagonal removidos.

Ligar um aspirador

Quando pretender realizar operações de corte limpo, ligue o aspirador Makita.

OBSERVAÇÃO: Dependendo do tipo de aspirador e mangueira utilizados, a entrada de recolha de pó pode ficar bloqueada pelo resguardo de recolha de pó, impossibilitando-a de recolher pó. Nesse caso, diminua a potência de sucção do aspirador.

▶ Fig.33: 1. Resguardo de recolha de pó

Saco do pó

⚠ PRECAUÇÃO: Quando realizar um corte, prenda sempre o saco do pó ou ligue um aspirador para evitar os perigos relacionados com o pó.

A utilização do saco do pó torna as operações de corte limpas e a recolha do pó fácil. Para prender o saco do pó, ligue o saco do pó ao bocal do pó.

▶ Fig.34: 1. Saco do pó 2. Bocal do pó

Quando o saco do pó se encontrar meio cheio, retire-o da ferramenta e tire o fecho. Esvazie o saco do pó, batendo-lhe ligeiramente para remover as partículas aderentes no interior que podem dificultar a recolha.

▶ Fig.35: 1. Fecho

Prender a peça de trabalho

AVISO: É de extrema importância prender sempre a peça de trabalho de maneira correta com o tipo de torno apropriado. A não observância desta instrução pode resultar em ferimentos pessoais graves e danificar a ferramenta e/ou a peça de trabalho.

AVISO: Depois de uma operação de corte, não levante a lâmina de serra até que esta esteja completamente parada. Levantar a lâmina de serra enquanto está a rodar por inércia pode causar ferimentos pessoais graves e danos na peça de trabalho.

AVISO: Ao cortar uma peça de trabalho mais comprida do que a base de suporte da serra de esquadria, o material deve ser apoiado em todo o seu comprimento, além da base de suporte e na mesma altura, a fim de manter o material nivelado. O apoio adequado da peça de trabalho ajuda a evitar o encravamento da lâmina e um possível recuo, o que pode resultar em ferimentos pessoais graves. Não confie apenas no torno vertical para fixar a peça de trabalho. O material fino tende a vergar. Apoie a peça de trabalho em todo o comprimento, para evitar o encravamento da lâmina e um possível RECUO.

▶ Fig.36: 1. Suporte 2. Base giratória

Placas guia

AVISO: Antes de operar a ferramenta, certifique-se de que a placa deslizante está firmemente fixada com o parafuso de aperto.

AVISO: Antes de efetuar o corte em bisel, certifique-se de que nenhuma parte da ferramenta, especialmente a lâmina de serra circular, estabelece contacto com as placas quando descer e levantar completamente a pega em qualquer posição e enquanto move o carreto ao longo do respetivo alcance completo de deslocação. Se a ferramenta ou a lâmina de serra circular entrar em contacto com a placa, tal pode provocar um recuo ou um movimento inesperado do material e ferimentos pessoais graves.

Esta ferramenta está equipada com a placa deslizante. Ao efetuar cortes de bisel à esquerda, solte o parafuso de aperto e mova a placa deslizante de modo que não impeça o movimento do carreto. Fixe a placa deslizante apertando o parafuso de aperto.

▶ Fig.37: 1. Placa deslizante 2. Placa guia 3. Parafuso de aperto

Torno vertical

AVISO: A peça de trabalho tem de ser fixa com segurança contra a base giratória, e a placa guia com o torno durante todas as operações. Se a peça de trabalho não estiver devidamente segura contra a placa, o material pode mover-se durante a operação de corte provocando eventuais danos na lâmina de serra, fazendo com que seja projetado e ocorra a perda de controlo, resultando em lesões pessoais graves.

O torno vertical pode ser instalado nos furos no lado esquerdo da base, no lado direito da base ou no lado esquerdo da sub-base.

Pressione a peça de trabalho direita contra a placa guia e a base giratória. Posicione a peça de trabalho na posição de corte desejada e fixe-a com firmeza aper- tando o botão do torno.

Certifique-se de que nenhuma parte da ferramenta entra em contacto com o torno vertical quando desce completamente a pega. Se alguma parte entrar em contacto com o torno vertical, volte a posicionar o torno vertical.

▶ Fig.38: 1. Furo 2. Botão do torno

Sub-base

AVISO: Suporte sempre as peças de trabalho compridas de forma que fiquem niveladas com a superfície superior da base giratória para obter cortes precisos e evitar o perigo de perda de controlo. O apoio adequado da peça de trabalho ajuda a evitar o encravamento da lâmina e um possível contragolpe, o que pode resultar em lesões pessoais graves.

AVISO: Antes da operação de corte, certifique-se sempre de que as sub-bases estão fixadas pelos parafusos de orelhas.

Para segurar peças de trabalho compridas na horizontal, a ferramenta possui sub-bases nos dois lados. Solte os parafusos de orelhas e estenda as sub-bases até o comprimento apropriado para fixar a peça de trabalho. Em seguida, aperte os parafusos de orelhas.

▶ Fig.39: 1. Sub-base 2. Parafuso de orelhas

Quando cortar, coloque a peça de trabalho direita contra as placas guia.

▶ Fig.40: 1. Placa guia 2. Sub-base

OPERAÇÃO

Esta ferramenta destina-se a cortar produtos de madeira. Se possuir lâminas da serra genuínas apropriadas da Makita, também pode serrar os seguintes materiais:

— Produtos de alumínio

Consulte o nosso website ou contacte o seu distribuidor Makita local para obter as lâminas de serra circulares corretas a utilizar para o material a cortar.

AVISO: Certifique-se de que a lâmina de serra não está em contacto com a peça de trabalho, etc., antes de ligar o interruptor. Ligar a ferramenta enquanto a lâmina de serra está em contacto com a peça de trabalho pode provocar um recuo e ferimentos pessoais graves.

AVISO: Depois de uma operação de corte, não levante a lâmina de serra até que esta esteja completamente parada. Levantar a lâmina de serra enquanto está a rodar por inércia pode causar ferimentos pessoais graves e danos na peça de trabalho.

AVISO: Não efetue qualquer ajuste, tal como rodar o punho, o botão e as alavancas na ferramenta enquanto a lâmina de serra estiver a rodar. A execução do ajuste enquanto a lâmina de serra estiver a rodar pode resultar em ferimentos pessoais graves.

▲PRECAUÇÃO: Não solte a cabeça da serra sem controlo da posição totalmente para baixo. A cabeça da serra sem controlo atinge-o e resulta em lesões físicas.

OBSERVAÇÃO: Antes de utilizar, certifique-se de que desbloqueia o pino de bloqueio e que solta a pega da posição inferior.

OBSERVAÇÃO: Não aplique pressão excessiva na pega enquanto corta. Força demasiada pode resultar em sobrecarga do motor e/ou diminuição de eficiência do corte. Empurre a pega para baixo só com a força necessária para um corte suave e sem diminuição significativa da velocidade da lâmina.

OBSERVAÇÃO: Pressione suavemente a pega para baixo para executar o corte. Se a pega for pressionada para baixo com força ou se aplicar força lateral, a lâmina de serra poderá vibrar e deixará uma marca (marca da serra) na peça de trabalho e a precisão do corte poderá ser afetada.

OBSERVAÇÃO: Quando executa corte corre- diço empurre o carreto suavemente na direção da placa guia sem parar. Se o movimento do carreto parar durante o corte, ficará uma marca na peça de trabalho e a precisão do corte será prejudicada.

Corte de pressão

AVISO: Bloqueie sempre o movimento corre-dço do carreto quando realizar um corte de pres-são. Realizar cortes sem bloqueio pode causar um eventual contragolpe, o qual pode resultar em lesões pessoais graves.

As peças de trabalho até 65 mm de altura e 80 mm de largura podem ser cortadas da seguinte forma.

1. Empurre o carreto completamente na direção da placa guia e bloqueie-o com o parafuso de orelhas.
2. Prenda a peça de trabalho com o tipo de torno apropriado.
3. Ligue a ferramenta sem que a lâmina de serra circular faça qualquer contacto e espere até que a lâmina de serra circular atinja a velocidade máxima antes de descer.
4. Desça a pega suavemente para a posição completamente descida para cortar a peça de trabalho.
5. Quando o corte está concluído, desligue a ferramenta e aguarde até a lâmina de serra circular parar completamente antes de voltar a colocar a lâmina de serra circular na sua posição totalmente elevada.

▶ Fig.41: 1. Parafuso de orelhas

Corte corrediço (empurrão) (corte de peças largas)

AVISO: Quando executa o corte corrediço, primeiro puxe os carretos completamente para si e pressione a pega para a posição mais baixa e, em seguida, empurre os carretos na direção da placa guia. Nunca inicie o corte sem que o carreto esteja completamente puxado para si. Se executar o corte corrediço sem puxar completamente o carreto para si, pode ocorrer um contragolpe inesperado e causar ferimentos pessoais graves.
AVISO: Nunca tente executar o corte corre-dço puxando o carreto para si. Puxar o carreto para si enquanto executa o corte pode provocar um contragolpe inesperado e provocar ferimentos pessoais graves.
AVISO: Nunca execute o corte corrediço com a pega bloqueada na posição inferior.

1. Solte o parafuso de orelhas para que o carreto possa deslizar livremente.
2. Prenda a peça de trabalho com o tipo de torno apropriado.
3. Puxe os carretos completamente para si.
4. Ligue a ferramenta sem que a lâmina de serra circular faça qualquer contacto e espere até que a lâmina de serra atinja a velocidade máxima.
5. Empurre a pega para baixo e empurre os carre- tos até à placa guia e ao longo da peça de trabalho.
6. Quando o corte está concluído, desligue a ferramenta e aguarde até a lâmina de serra parar completamente antes de voltar a colocar a lâmina de serra na sua posição totalmente elevada.

▶ Fig.42: 1. Parafuso de orelhas

Corte de esquadria

Consulte a secção para regular o ângulo de esquadria.

Corte de bisel

AVISO: Depois de regular a lâmina de serra para um corte de bisel, verifique, antes de operar a ferramenta, se o carreto e a lâmina de serra poderão se deslocar livremente por toda a distância do corte pretendido. A interrupção do deslocamento do carreto ou da lâmina durante a operação de corte pode provocar um recuo e ferimentos pessoais graves.

AVISO: Mantenha as mãos afastadas do percurso da lâmina de serra durante a execução de um corte de bisel. O ângulo da lâmina de serra pode confundir o operador com respeito ao percurso real da lâmina durante o corte, e o contacto com a lâmina de serra provocará ferimentos pessoais graves.

AVISO: A lâmina de serra não deve ser levantada até que esteja completamente parada. Durante um corte de bisel, o pedaço cortado pode ficar encostado à lâmina de serra. Se levantar a lâmina de serra enquanto está a rodar, o pedaço cortado pode ser ejetado pela lâmina de serra e fragmentar-se, o que pode provocar ferimentos pessoais graves.

OBSERVAÇÃO: Quando pressionar a pega para baixo, exerça pressão paralelamente com a lâmina de serra. Se a força for exercida perpendi-cularmente à base giratória ou se mudar a direção da pressão durante o corte, a precisão do corte será prejudicada.

1. Coloque a placa deslizante à esquerda para evitar que o carreto estabeleça contacto.
2. Desbloqueie o pino de bloqueio e solte o parafuso de orelhas no braço para que o carreto possa ser elevado e deslizado livremente.
3. Ajuste o ângulo de bisel de acordo com o procedimento explicado na secção para ajuste do ângulo de bisel. Em seguida, aperte o punho.
4. Prenda a peça de trabalho com um torno.
5. Puxe os carretos completamente para si.
6. Ligue a ferramenta sem que a lâmina de serra circular faça qualquer contacto e espere até que a lâmina de serra circular atinja a velocidade máxima.
7. Baixe suavemente a pega até à posição completamente descida ao mesmo tempo que aplica pressão em paralelo com a lâmina de serra circular e empurre o carreto em direção à placa guia para cortar a peça de trabalho.
8. Quando o corte está concluído, desligue a ferramenta e aguarde até a lâmina de serra circular parar completamente antes de voltar a colocar a lâmina de serra na sua posição totalmente elevada.

▶ Fig.43

Corte composto

Corte composto é o processo em que um ângulo de bisel é feito ao mesmo tempo em que um ângulo de esquadria é cortado na peça de trabalho. O corte composto pode ser executado no ângulo indicado na tabela.

Ângulo de esquadria Ângulo de bisel

Esquerdo e direito 0° - 45° Para a esquerda entre 0° - 45°

Quando executar o corte composto, consulte a secção para corte de pressão, corte corrediço (empurrão), corte de esquadria e corte de bisel.

Corte de sancas e molduras

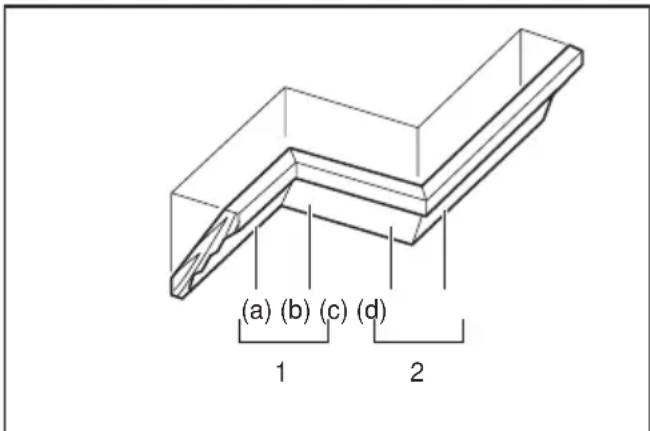

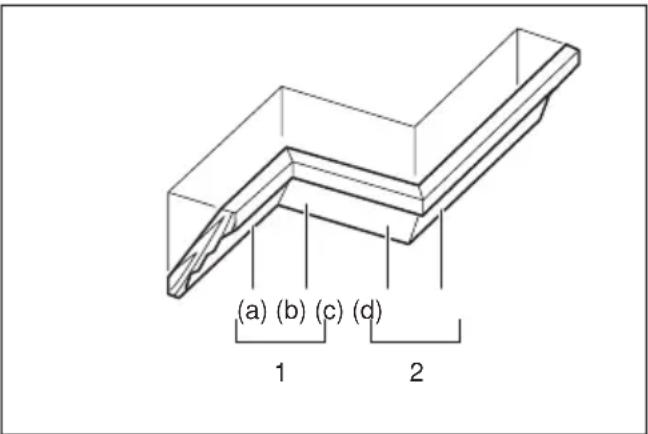

As sancas e molduras podem ser cortadas com uma serra de esquadria composta colocando-se as molduras retas na base giratória.

Há dois tipos comuns de molduras e um tipo de sanca; molduras com ângulos de 52/38° e 45° e sancas com ângulo de 45°.

▶ Fig.44: 1. Moldura do tipo 52/38° 2. Moldura do tipo 45° 3. Sanca do tipo 45°

Há juntas de sancas e molduras que são próprias para encaixar em cantos “internos” de 90° ((a) e (b) na figura) e cantos “externos” de 90° ((c) e (d) na figura).

Meça a largura da parede e ajuste a largura da peça de trabalho de acordo com a mesma. Certifique-se sempre de que a largura da extremidade de contacto da parede com a peça de trabalho é a mesma do comprimento da parede.

▶ Fig.45: 1. Peça de trabalho 2. Largura da parede 3. Largura da peça de trabalho 4. Extremidade de contacto da parede

Corte sempre vários pedaços para fazer cortes de teste a fim de verificar os ângulos da serra.

Ao cortar sancas e molduras, regule o ângulo de bisel e o ângulo de esquadria como indicado na tabela (A) e posicione as molduras na superfície superior da base da serra como indicado na tabela (B).

Corte de bisel para a esquerda

- Posição da mol-dura na figura		Ângulo de bisel Ângulo de esquadria
		Tipo 52/38°	Tipo 45°	Tipo 52/38°	Tipo 45°
Para canto interno	(a)	Esquerdo 33,9°	Esquerdo 30°	Direito 31,6°	Direito 35,3°
	(b)			Esquerdo 31,6°	Esquerdo 35,3°
Para canto externo	(c)			31,6°	Direito 35,3°
	(d) Direito

Tabela (B)

– Posição da moldura na figura		Borda da mol-dura contra a placa guia	Peça acabada
Para canto interno	(a)	A borda de contacto com o teto deve ficar contra a placa guia.	A peça acabada ficará no lado esquerdo da lâmina de serra circular.
	(b)	A borda de contacto com a parede deve ficar contra a placa guia.
Para canto externo	(c) A peça		bada ficará no lado direito da lâmina de serra circular.(c)
		contacto com o teto deve ficar contra a placa guia.

Exemplo:

Se cortar uma moldura do tipo 52/38° para a posição (a) na figura acima:

• Incline e prenda a regulação do ângulo de bisel em 33,9° para a ESQUERDA.
• Ajuste e prenda a regulação do ângulo de esquadria em 31,6º para a DIREITA.
• Coloque a moldura na serra com a superfície traseira mais larga (oculta) na base giratória e com a BORDA DE CONTACTO COM O TETO contra a placa guia.
• A peça acabada a ser utilizada ficará sempre no lado ESQUERDO da lâmina de serra circular depois de o corte ter sido realizado.

Corte de extrusão de alumínio

Quando fixar extrusões de alumínio, utilize blocos espaçadores ou pedaços de refugo, como indicado na figura, para evitar deformações do alumínio. Quando cortar extrusão de alumínio, utilize um lubrificante de corte para evitar a acumulação do material de alumínio na lâmina de serra circular.

AVISO: Nunca tente executar o corte de

extrusões em alumínio grossas ou redondas. As extrusões em alumínio grossas ou redondas podem ser difíceis de fixar e a peça de trabalho pode soltar durante a operação de corte, o que pode resultar na perda de controlo e em lesões pessoais graves.

▶ Fig.46: 1. Torno 2. Bloco espaçador 3. Placa guia 4. Extrusão de alumínio 5. Bloco espaçador

Corte do mesmo comprimento repetidamente

Quando cortar várias peças de material com o mesmo comprimento de 225 mm a 350 mm, puxe para cima a placa de apoio conforme apresentado na figura.

Fixe a peça de trabalho na posição para cortar. Deslize a sub-base direita de modo que a placa de apoio fique nivelada em relação à extremidade da peça de trabalho. Em seguida, fixe a sub-base com o parafuso de orelhas.

▶ Fig.47: 1. Placa de apoio 2. Parafuso de orelhas

Corte de ranhura

AVISO: Não tente executar este tipo de corte ando uma lâmina larga ou uma lâmina dado.

Tentar cortar ranhuras com uma lâmina larga ou uma lâmina dado pode resultar em cortes imprevistos bem como contragolpes, o que pode provocar ferimentos pessoais graves.

AVISO: Certifique-se que volta a colocar a aca de retenção na posição original quando ecuta cortes que não sejam de ranhuras. Tentar tatar com a placa de retenção na posição incorreta de resultar em cortes imprevistos e contragolpes, o e pode resultar em ferimentos pessoais graves.

Para um corte do tipo dado, realize o seguinte:

1. Ajuste a posição de limite inferior da lâmina de serra circular utilizando o parafuso de ajuste e a placa de retenção para limitar a profundidade de corte da lâmina de serra circular. Consulte a secção para a placa de retenção.
2. Depois de ajustar a posição de limite inferior da lâmina de serra circular, corte ranhuras paralelas ao longo da largura da peça de trabalho utilizando um corte corrediço (empurrão).

▶ Fig.48: 1. Corte de ranhuras com a lâmina de serra

1. Retire o material da peça de trabalho entre as ranhuras com um cinzel.

Transporte de ferramenta

Antes de transportar a ferramenta, certifique-se de que desliga a ferramenta da tomada e que todas as peças móveis da ferramenta estão fixadas. Verifique sempre o seguinte:

• A ferramenta está desligada da tomada.
• O carreto está numa posição de ângulo de bisel de 0° e fixo.
• O carreto está descido e bloqueado.
• O carreto está completamente deslizado na sua direção e bloqueado.
• A base giratória está na posição de ângulo de esquadria totalmente à direita e fixa.

Transporte a ferramenta segurando a pega de transporte e um lado da base da ferramenta ou segurando os dois lados da base da ferramenta.

▶ Fig.49
▶ Fig.50

AVISO: O pino de bloqueio para a elevação do carreto serve apenas para fins de transporte, armazenamento e ajuste e não para quaisquer operações de corte. A utilização do pino de bloqueio para operações de corte pode provocar movimento inesperado da lâmina de serra circular, resultando em recuo e em ferimentos pessoais graves.

⚠PRECAUÇÃO: Fixe sempre todos os componentes móveis antes de proceder ao transporte da ferramenta. Se componentes da ferramenta se moverem ou deslizarem durante o transporte, pode ocorrer a perda de controlo ou equilíbrio e resultar em ferimentos pessoais.
PRECAUÇÃO: Certifique-se de que a elevação do carreto está devidamente bloqueada na respetiva parte inferior pelo pino de bloqueio. Se o pino de bloqueio não estiver devidamente engatado, o carreto pode saltar subitamente e provocar ferimentos pessoais.

MANUTENÇÃO

AVISO: Certifique-se sempre de que a ferramenta está desligada e retirada da tomada antes de tentar realizar a inspeção ou manutenção. Se não desligar a ferramenta e retirar a ficha da tomada pode resultar no arranque acidental da ferramenta, o que pode resultar em lesões físicas graves.
AVISO: Certifique-se sempre de que a lâmina de serra se encontra afiada e limpa para obter o melhor e mais seguro desempenho. Tentar cortar com uma lâmina de serra não afiada e/ou suja pode causar um recuo e provocar ferimentos pessoais graves.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Regulação do ângulo do corte

Esta ferramenta foi cuidadosamente regulada e alinhada na fábrica, mas manuseamento pouco cuidado pode afetar o alinhamento. Se a sua ferramenta não estiver alinhada corretamente proceda como se segue:

Ângulo de esquadria

1. Bloqueie o carreto na posição descida através do pino de bloqueio. Empurre o carreto na direção da placa guia e aperte o parafuso de orelhas para fixar o carreto.
2. Coloque a base giratória na posição de 0° utilizando a função de paragem positiva. (Deixe como está, se o ponteiro não apontar para 0°.)
3. Solte os pernos de encaixe hexagonal que prendem a placa guia utilizando a chave hexagonal.
   ▶ Fig.51: 1. Pino de bloqueio 2. Parafuso de orelhas 3. Pernos de encaixe hexagonal
4. Coloque a parte lateral da lâmina de serra em esquadria com a superfície da placa guia utilizando uma régua triangular ou um esquadro. Em seguida, aperte firmemente os pernos de encaixe hexagonal na placa guia por esta ordem a partir do lado direito.
   ▶ Fig.52: 1. Placa guia 2. Régua triangular
5. Se o ponteiro não apontar para 0°, solte o para-fuso que prende o ponteiro e ajuste-o até apontar para 0°.
   ▶ Fig.53: 1. Parafuso 2. Ponteiro 3. Escala do ângulo de esquadria

Ângulo de bisel

1. Bloqueie o carreto na posição descida através do pino de bloqueio. Empurre o carreto na direção da placa guia e aperte o parafuso de orelhas para fixar o carreto.
2. Solte a alavanca. Em seguida, rode o perno de ajuste de 0° duas ou três voltas para a esquerda para inclinar a lâmina de serra circular para a direita.

▶ Fig.54: 1. Alavanca 2. Perno de ajuste de 0°

1. Coloque cuidadosamente a parte lateral da lâmina de serra em esquadria com a superfície superior da base giratória utilizando uma régua triangular, um esquadro, etc., rodando o perno de ajuste de 0° para a direita. Em seguida, aperte a alavanca firmemente para fixar o ângulo de 0° que definiu.

▶ Fig.55: 1. Régua triangular 2. Lâmina de serra 3. Superfície superior da base giratória
4. Se o ponteiro não apontar para 0°, solte o para-fuso que prende o ponteiro e ajuste-o até apontar para 0°.
▶ Fig.56: 1. Parafuso 2. Ponteiro 3. Escala de bisel

OBSERVAÇÃO: Antes de ajustar o ângulo de bisel de 45°, conclua o ajuste do ângulo de bisel de 0°.

1. Aperte o parafuso de orelhas para fixar o carreto.
2. Solte a alavanca. Em seguida, incline completamente o carreto para a esquerda.

▶ Fig.57: 1. Parafuso de orelhas 2. Alavanca

1. Verifique se o ponteiro indica a posição de 45° na escala do ângulo de bisel.

Se o ponteiro não indicar a posição de 45°, alinhe-o com a posição de 45° rodando o perno de ajuste de 45°.

▶ Fig.58: 1. Perno de ajuste de 45°

Substituir as escovas de carvão

Remova e verifique as escovas de carvão regularmente. Substitua quando apresentarem um desgaste de 3 mm (1/8") de extensão. Mantenha as escovas de carvão limpas e desimpedidas para deslizar nos suportes. As duas escovas de carvão devem ser substituídas ao mesmo tempo. Utilize apenas escovas de carvão idênticas.

▶ Fig.59

Utilize uma chave de parafusos para remover as tampas do suporte da escova. Retire as escovas de carvão gastas, insira as novas e fixe as tampas do suporte da escova.

▶ Fig.60: 1. Tampa do suporte da escova

Depois da utilização

Depois da utilização, limpe as aparas e o pó que aderiu à ferramenta com um pano ou material semelhante. Mantenha o resguardo da lâmina limpo conforme instruções constantes da anterior secção com o título "Resguardo da lâmina". Lubrifique os componentes deslizantes com óleo de máquina para evitar a ferrugem.

ACESSÓRIOS OPCIONAIS

A VISO: Estes acessórios ou extensões Makita são recomendados para utilização com a sua ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios ou extensões pode resultar em ferimentos pessoais graves.
AVISO: Utilize apenas um acessório ou extensão Makita para o fim a que se destina. A utilização inadequada de um acessório ou extensão pode resultar em ferimentos pessoais graves.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Lâmina de serra de aço com pontas de carboneto
• Torno vertical
• Saco do pó
• Régua triangular
• Chave hexagonal
• Conjunto de suporte

NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.

ΠΡΟΔΙΑΓΡΑΦΕΣ
