KULLANIM KILAVUZU GBC 64-G1 GBC BM TEKA

TR Kullanma ve muhafaza için kurulum talimatlari ve tavsiyeleri 65

Ocağın başka bir gaz tipine uyarlanması halinde, kurulum ve kullanım talimatlarına açıklanan şekilde hareket edin ve altındaki etiketi yedek parça torbasında mevcut olanla değiştirin.

UYARI: Cihaz ve çıkartılabilir parçalar, kullanım esnasında çok ısınabilir.

Isinan unsurlara dokunmama konusunda özen gösterilmelidir. 8 yaşın altındaki çocuklar, sürekli olarak gözetim altında tutulmadığı takdirde kesinlikle cihazdan uzak tutulmalıdır.

Cihaz, 8 yaş ve üzerindeki çocuklar ile düşük fiziksel, duyuşsal ve zihinsel yetersizlikleri olan veya cihazın güvenli kullanımı ve içerdiği tehlikeleri konusunda gözetim veya talimat alması halinde gerekli deneyim ve bilgiye sahip olmayan kişiler tarafından da kullanılabilir. Çocuklar kesinlikle cihazla oynamamalıdır. Temizlik ve kullanıcı bakımları, gözetim olmaksızın çocuklar tarafından yapılmamalıdır.

Bu setüstü ocak sadece yemek pişirme amacıyla kullanılmak üzere tasarlanmıştır: bunun dışında kalan tüm kullanım amaçları (örneğin bir odayı ısıtmak gibi) uygunsuz ve tehlikelidir.

PİŞİRME HOB AÇIKLAMA

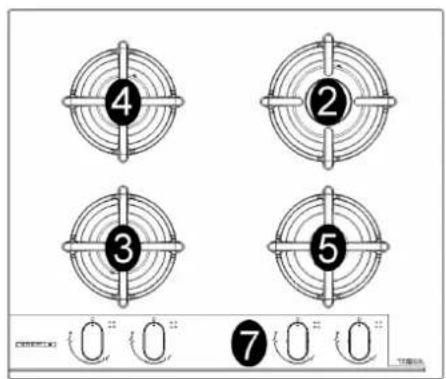

GBC 64-G1

4 2 3 5 7

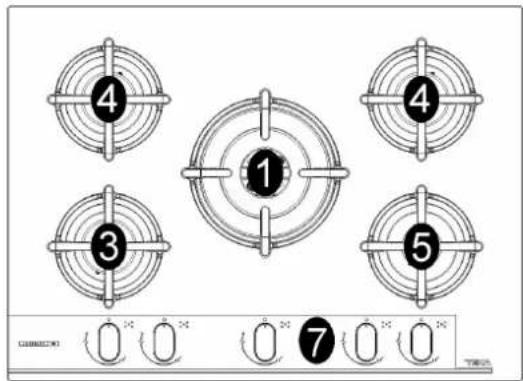

GBC 75-G1

① ② ③ ④ ⑤ ⑦

1. Ultra hızlı brülör 3500 W için
2. Hızlı yanma gözü 2500 W için
3. Yarım hızlı yanma azaltılmış 1400 W için
4. Yarım hızlı yanma 1750 W için
5. Yavaş yanma gözü 1000 W için
6. Kontrol düğmesi

Dikkat: bu ürün ev kullanımı için imal edilmiştir.

ÖNEMLİ GÜVENLİK UYARILARI

KULLANICI IÇIN ÖNEMLI UYARILAR:

UYARI: ocağın çalışması sırasında pişirme alanının yüzeylerinin ısısı yükselir: çocukları uzak tutunuz!

DİKKAT:

Ocak camının kırılması durumunda:

• tüm ocakları ve elektrikli ısıtma unsurlarını kapatınız, cihazın elektrik beslemesini kesiniz,
• cihaz yüzeyine dokunmayınız,
• cihazı kullanmayınız.

ÖNEMLİ!

Ocağın gereken şekilde takılması veya farklı gaz tiplerinin kullanımı için üzerinde değişiklik yapılması işlemleri YETKİN BİR KURULUM UZMANI tarafından yapılmalıdır: aksi takdirde cihazın garantisi geçersiz hale gelecektir.

ÖNEMLİ: cihaz imalatçı firmanın talimatlarına uygun şekilde takılmalıdır. İmalatçı firma hatalı kurulum nedeniyle insan, hayvan veya nesnelere gelebilecek zararlardan sorumlu değildir.

ÖNEMLİ! Cihazın kurulabilmesi için evinizin elektrik sisteminde değişiklik yapmak gerektiği veya kullanılacak olan priz cihazın fişine uygun olmadığı takdirde, bu işlemler yetkili ve ehliyetli bir kişi tarafından yapılmalıdır. Bu kişi özellikle prizin tel kesitlerinin cihaz tarafından tüketilen güce uygun olduğundan emin olmalıdır.

Pişirme esnasında mutfağınızda ısı ve nem oluşacaktır. Bunun sonucunda mutfağınız iyi bir şekilde havalandırılmalıdır. Bu işlem esnasında havalandırma boşluklarının önüne açık olmalı (bknz. ŞEK. 2) ve havalandırma cihazlarınız (davlumbazlar ya da merkezi havalandırma sistemleriniz Bknz. ŞEK. 3 ve ŞEK. 4) açık vaziyette olmalıdır. Sik ve uzun süreli pişirimlerde, ekstra havalandırma gerekebilir.

Bunun için pencere açılabilir ya da havalandırma cihazınızın gücü arttırılabilir.

Tehlikeli olması nedeniyle ürünün teknik özelliklerinde değişiklik yapmayınız.

Cihaz artık kullanılmayacağı (veya eski bir modeli yenisiyle değiştirdiğiniz) takdirde cihazı elden çıkarmadan önce, özellikle de çöpe atılmış cihazlarla oynayabilecek çocukların zarar görmemesi için yürürlükte olan sağlık ve çevre kanunlarına uygun şekilde kullanılmaz hale getiriniz.

DİKKAT:

• Cihaza ıslak veya nemli eller ya da ayaklarla temas etmeyiniz.
• Cihazı yalın ayakken kullanmayınız.
• Imalatçı firma cihazın uygunsuz, hatalı veya makul olmayan kullanımından doğabilecek zararlardan sorumlu değildir.
• Kullanım sırasında ve hemen sonrasında pişirme yüzeyinin bazı kısımları çok sıcak olacaktır: bu kısımlara dokumaktan kaçınınınız.
• Ocağı kullandıktan sonra düğmenin kapalı konumda olduğundan emin olunuz ve gaz hattının veya gaz tüpünün ana musluğunu kapatınız.
• Gaz muslukları doğru şekilde çalışmıyorsa Servis Bölümü'nü arayınız.
• Ocak çalışır konumdayken yakınında patlayici (sprey) ürünler bulundurmayınız.

Not: sürekli kullanım sırasında yüksek ısidan dolayı yanma gözleri renk değiştirebilir.

Cihazın ömrü boyunca Garanti Belgesi veya teknik veri kartını Kullanım kitapçığı ile birlikte saklayın. Bu, önemli teknik verileri içerir.

Cihazın ömrü boyunca Garanti Belgesi veya teknik veri kartını Kullanım kitapçığı ile birlikte saklayın. Bu, önemli teknik verileri içerir.

Dolayısıyla, ürün aşağıdaki konulara ilişkin yürürlükteki Avrupa Drektifleri'nce öngörülenlere uygundur:

• elektromanyetik uyumluluk (EMC);
• elektriksel güvenlik testleri (LVD);
• belirli tehlikeli maddelerin kullanımını sınırlandırma (RoHS);
• Eko dizayn (ERP).

Cihaz, Avrupa Direktifleri için alt yönetmelik hükümlerine uygundur:

- Yönetmelik (AB) 2016/426.

KULLANIM / TEMİZLİK

1) YANICI GÖZLER

Ön panelde bulunan kontrol dügmelerinin üzerinde görülen sekiller, ilgili dügmenin hangi yanici gözü kontrol ettigini belirtmektedir. Ana gaz girislerini açıktan sonra asagıda belirtildigi sekilde ocagınızı kullanabilirsiniz:

- Otomatik Elektrikli Ateşleme

Kullanmak istediğiniz yanma gözüne ait kontrol düğmesine basarak saatin tersi istikametine (bknz. ŞEK. 22) tam kapasiteye (Maksimum gaz verme pozisyonu) gelinceye kadar çevirin ve sonra atesleme düğmesini kullanarak ocağınızı ateşleyin.

- Gaz Kesme Emniyet Sistemi Bulunan Ocaklarda Ateşleme

Kullanmak istediginiz göze ait kontrol düğmesine saat yönünün tersine (bkz. Şekil 22) büyük alev isaretine gelinceye ve duruncaya kadar çeviriniz. Bu noktada dügmeye bastiriniz ve daha önce anlatilan islemleri tekrarlayiniz. Otomatik atesleme islemi gerçekleşecek ve ocak yanmaya baslayacaktır. Emniyet sisteminin devreye girebilmesi için dügmeyi 10 saniye daha basili tutmaniz gerekecektir.

Alevlerin kazara sönmesi halinde, bekin kumanda düğmesini kapatın ve en az 1 dakika tekrar yakmayı denemeyin.

YANICI GÖZLERİ NASIL KULLANIRSINIZ

Aşağıda belirtilen bilgiler ocağınızda minimum gaz sarfiyatıyla maximum verimi alabilmeniz için size sunulmuştur:

• her yanıcı göz için uygun ölçüdeki tencereleri kullanmanız gerekmektedir (bknz. ŞEK. 1 ve tablo).
• Tencere kaynamaya başladığında ateşi kısıniz.
• Her zaman tencerenin kapağını kapatınız.

UYARILAR:

• otomatik gaz kesme özelliği olmayan ocaklar ancak yakılmak istenen gözün düğmesinin maksimum konumuna getirilmesi halinde alev alırlar (Şekil 22).
• elektrik kesintilerinde Ocağı ateşlemek için kibrit kullanabilirsiniz.
• Çalışır vaziyette iken ocağınızın yanından ayrılmayin ve çocukları ocağa yaklaştırmayin. Tencere kulplarının doğru şekilde konuşlandırıldığına dikkat ediniz ve yağ ihtiva eden yemek pişirimlerinde, herhangi bir tasma halinde yağın çabuk alev alabileceği göz önünde bulundurarak dikkat ediniz.
• Eğer ocağinizin kapağı varsa, kapak üzerine dökülen yiyecekler kapak açılmadan önce temizlenmelidir. Cam kapağiniz varsa kapak kapaliyken ocağın yakılması camın isidan patlamasına sebep olabilir.

Yanıcılar	Tencere Çapi (cm)
Ultra hızlı brülö	24 ÷ 26
Hızlı	20 ÷ 22
Yari Hızlı azaltılmış	16 ÷ 18
Yari Hızlı	16 ÷ 18
Yavaş	10 ÷ 14

Kapağı kapatmadan önce ocağin söndürülmüş olduğundan emin olunuz.

Ocak çalışır konumdayken yakınında patlayici (sprey) ürünler bulundurmayınız.

- Plakanın kenarlarından taşan kapların kullanılması tavsiye edilmez.

DIKKAT:

her türlü temizlik işlemini gerçekleştirilmeden önce, aparatın gaz ve elektrik şebeke bağlantısını kesin.

2) PİŞİRME PLAKASI

Kristal cam yüzeyin parlak tutulmasının istenmesi halinde, her kullanım sonrasında ılık sabunlu su ile yıkanması, durulanması ve kurulanması çok önemlidir.

Emaye izgaraları, emaye kapakları "A", "B" ve "C", ve brülör "T" (ŞEK. 5 - 6) de yıkanmalıdır ve ateşleme elemanları "AC" ve alev sensörleri "TC" (ŞEK. 5) temizlenmesi gerekir gitti. Bulaşık makinesinde yıkayın etmeyin.

Gösterildiği gibi küçük bir naylon fırça ile hafifçe onları temizleyin (ŞEK. 7) ve tamamen kurumasını bekleyin. Temizlik, plaka ve komponentler sıcak olmadıklarında gerçekleştirilmelidir ve metal süngerler, toz halinde aşındırıcı maddeler veya korozif spreyler kullanılmamalıdır.

Sirke, kahve, süt, tuzlu su ve limon suyu veya domates suyunun uzun süre yüzeyler ile temas halinde kalmalarına izin vermeyin.

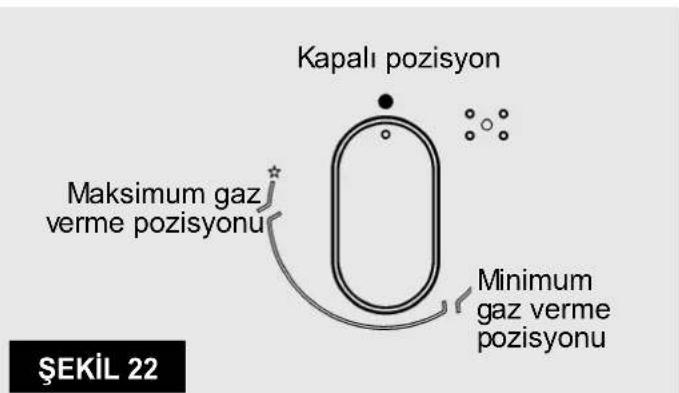

Kapalı pozisyon Maksimum gaz verme pozisyonu Minimum gaz verme pozisyonu ŞEKİL 22

TEMİZLİK / MONTAJ

UYARILAR:

komponentleri yeniden monte ederken, aşağıda belirtilmiş tavsiyelere uymanız rica edilir:

• bek kafalarının "T" deliklerinin (ŞEK. 5), yabancı cisimler tarafından tıkanmamış olduklarıı kontrol edin.
• Emaye kapağın “A - B - C” (ŞEK. 5 - 6), bek kafası üzerine doğru şekilde yerleştirilmiş olduğunu kontrol edin. Kafa üzerine yerleştirilmiş kapak mükemmel şekilde yerine oturmuş olduğunda bu şartın yerine getirilmiş olduğu kabul edilebilir.
• Tava desteklerinin tam stabilitesi için, flanşlarda bulunan kendi merkezleme nişlerine yerleştirildiklerini doğrulayın.
• Musluklardan birinin açma ve kapama hareketinin zor olması halinde zorlamayın, derhal ve acil olarak teknik servis müdahalesi talep edin.
• Aparatın temizlenmesi için buhar jetleri kullanmayın.
• Ateşleme güçlüklerini önlemek için bujileri (seramik ve elektrot) ve termokuplları periyodik olarak temizleyin.

YETKİLİ SERVİS İÇİN TEKNİK BİLGİLÉR

Montaj, kontrol ayarları ve bakım servisleri yetkili bir teknisyen tarafından yapılmalıdır.

Cihaz yürürlükte olan kanunların öngördüğü ve imalatçı firmanın talimatlarına uygun şekilde kurulmalıdır.

Yanlış montaj, şahısların, hayvanların ve evinizin zarar görmesine sebep olabilir ve üretici firma bundan sorumlu değildir.

Ürünün kullanımı süresince, cihaz üzerindeki tüm güvenlik ve ayarlama işlemleri üretici firma ya da yetkili bir servis tarafından yapılmalıdır.

3) OĞAGIN MONTAJI

Ürününüzü kutusundan çıkardıktan sonra hasarlı olup olmadığına dikkat ediniz. Herhangi bir süphe durumunda, ürünü kullanmayınız ve satın aldığınız bayi ile irtibata geçiniz. Montaji yapılan ürünler için iade işlemi yapılamaz.

Paketleme malzemelerini (kutular, poşetler, straforlar, vidalar, vb...) çocukların ulaşamayacağı yerlerde tutunuz.

Ocağınızın montajı için mutfak dolabınız üzerinde açılması gereken bosluk ölçülerini ŞEK. 18 de bulabilirsiniz. Mutlaka aşagida belirtilen ölçülere uyunuz (bknz. ŞEK. 18).

Ürününüz 3 no lu ürün sıralamasına aittir ve bu sıralamanin getirdiği tüm koşullara uygundur.

4) PLAKANIN SABİTLENMESİ

Plaka, tezgaha her türlü sıvı infiltrasyonunu önlemek üzere özel bir conta bant ile donatılmıştır. Bant şeklindeki bu contanın doğru şekilde uygulanması için aşağıda belirtilenlere titizlikle uyulması rica edilir:

• plakanın bütün seyyar kısımlarını çıkarın.
• Bandı, kristal camın 4 kenarı üzerine yerleştirecek şekilde, gerekli uzunluktaki 4 parçaya kesin.
• Plakayı ters çevirin ve bandın "E" (ŞEK.15) yapışkan tarafını contanın dış tarafi, camın dış çevre kenarı ile mükemmel şekilde kaçışacak şekilde yerleştirin. Bantların uçları, birbirleri üzerine binmeden uç uca gelmelidirler.

TESPİT KANCALARI

Modeller: GBC 75-G1 - GBC 64-G1

1. Aşama

• Krom kancaları kendi yerlerine yerleştirin, modele bağlı olarak delik no. 1'i yan konum için referans olarak kullanın (Şek. 8).
• "G" kancalarını "F" vidalarıyla sabitleyin (yan için Şek. 10).

2. Aşama

• Siyah kancaları yerleştirin, modele bağlı olarak delik no. 2'yi arka konumlar için kullanın (Şek. 9).
• "G" kancalarını "F" vidalarıyla sabitleyin (arka için Şek. 11).

3. Aşama

- Ocağı mutfak dolabında açılan yere yerleştirin (yön 1), hafifçe aşağı bastırın (2), kancaların (yan için Şek. 12 ve arka için Şek. 13) direncini aşmak için belirli bir miktarda güç uygulayın.

Plakanın işlemesi esnasında aşırı ısınmış plaka kutusunun yüzeyi ile olası kazara temasları önlemek için, tezgahtan minimum 70 mm'lik bir mesafede vidalar ile bloke edilmiş ahşap bir bölme uygulamak gerekir (res. 18).

Önlem: Hiçbir el sıyırmaz (A) Justo estaba, trabajo yüzeyini yükseltir. Bunu trabajo yüzeyi ile temas halinde tutan metal "taşıyıcı" (B) 'ye bakın (bkz. Şekil 16).

ÖNEMLİ MONTAJ UYGULAMALARI

Montaj elamanın önemli üzerinde durması gereken hususlarda biri ocagın montaj edileceği dolabin yan duvarlarının ocaktan yüksek olmaması gerekmektedir ve arka duvarların 90 °C ısıya dayanıklı olması gerekmektedir.

Mutfak dolabı kaplamasında kullanılan laminant plakaları yapıstirmak için kullanılan yapistiricin en az 150 °C ye kadar dayanıklı olması gerekmektedir.

Ocağınız, olası bir alev almayı söndürecek bir cihaza bağlı değildir. Bu koşulda size belirtilen montaj talimatlarına uymanız gerekmektedir.

Cihazınızın tam kapasite ile çalışabilmesi için ocağın montaj edildiği odanın iyi bir şekilde havalandırılması gerekmektedir. Odadaki gaz oranını dengelemek için gereken hava oranı 20 m³ ten az olmamalıdır. Hava doğal bir şekilde oda içinde bulunan havalandırma deliklerinde hareket etmeli ve havayı oda dışına atmalıdır (bknz. ŞEK. 2).

6) MONTAJ YERİ VE HAVALANDIRMA

Ocaklarda havalandırma sürekli olarak aspiratör ya da davlumbaz türü havalandırma aletleri ile yapılmalıdır ve bunlar direk olarak bacaya ya da dışarıya bknz. ŞEK. 3) bağlanmalıdır. Şayet bu koşullar sağlanamazsa cama yerleştirilecek bir elektrikli havalandırma aleti de kullanılabilir.

7) GAZ BAĞLANTISI

Ocağın bağlantısı yapılmadan önce ocağın alt kısmında bulunan tablodaki değerlerle evinizdeki gaz ve elektrik değerlerinin aynı olmasına dikkat ediniz.

Ocağınızin üstünde bulanan değerler; kullanmanız gereken gaz tipini ve basıncını belirtir.

Doğalgaz bağlantısında:

bakir boru veya gaz idaresinin önerdiği tipte boru kullanılması gerekmektedir.

UYARILAR:

cihazınızın gaz giriş borusunun 1/2" inch paralel gaz erkek tipli ve EN 10226 standartlarına uygun olduğunu unutmayınız.

8) ELEKTRİK BAĞLANTISI

Elektrik bağlantısı, yürürlükteki standartlar ve kanun hükümlerine uygun olarak gerçekleştirilmelidir.

- Bağlantıyı gerçekleştirmeden önce priz veya tesisin, yürürlükteki standartlar ve kanun hükümleri uyarınca etkili bir toprak bağlantısı ile donatılmış olduğunu kontrol edin. Üretici, bu

kurallara uyulmadığında her türlü sorumluluktan muaftır.

- Voltaj veri plakasında gösterilen değerlere tekabül etmeli, ayrıca elektrik sisteminin telleri yine veri plakasında gösterilen yükü taşıyabilecek kapasitede olmalıdır.

Besleme şebekesine bağlantı, priz aracılığı ile gerçekleştirilmiş olduğunda:

- donatılmamış olması halinde besleme kablosuna "C" (bakın res. 17), bilgi etiketi üzerinde belirtilmiş yüke uygun normalize edilmiş bir fiş uygulayın. Kabloları, aşağıda belirtilmiş karşılıklara dikkat ederek res. 17 'deki şema uyarınca bağlayın:

L harfi (faz) = kahverengi ufak kablo;

N harfi (nötr) = mavi renkli ufak kablo;

toprak sembolü = yeşil-sarı renkli ufak kablo.

• Besleme kablosu, hiçbir noktada 90 °C sıcaklığına ulaşmayacak şekilde konumlandırılmalıdır.
• Bağlantı için redüksiyonlar, adaptörler veya derivatörler kullanmayınız; bunlar, tehlikeli aşırı ısınma sonuçları ile kontak arızalarına neden olabilirler.
• Ankastre gerçekleştirildikten sonra priz erişilebilir olmalıdır.

Bağlantı doğrudan elektrik şebekesine yapıldığında:

• aparat ve şebeke arasına, geçerli kurma kuralları uyarınca, aparatın yüküne göre boyutlandırılmış, omnipolar bir anahtar yerleştirin.
• Toprak kablosunun anahtar tarafından kesilmemesi gerektiğine dikkat edin.
• Daha fazla güvenlik için elektrik bağlantısı, yüksek hassasiyetli diferansiyel bir anahtar ile de korunabilir.

Özel yeşil-sarı renkli toprak kablosunu, etkin bir toprak tesisine bağlamanız özellikle tavsiye edilir.

Cihazın elektrikli parçalarıyla ilgili herhangi bir işlem yapılmadan önce elektrik bağlantısı mutlaka kesilmelidir.

UYARI! Kurulum sırasında üründe veya bileşenlerinde yapılan tadilat veya değişikliklerden kaynaklı muhtemel hasarlarda üretici sorumlu olmayacaktır. Hatalı montaj veya kurulumdan kaynaklı muhtemel hasarlar veya arızalarda kurulum görevlisi sorumlu olacaktır. Ürünün kurulumundan kaynaklanabilecek hasarlarda yetkili kurulum görevlisiyle iletişime geçin.

AYARLAMALAR / ÇEVİRMELER

9) MUSLUKLAR

"Minimum" ayarı:

• beki yakın ve düğmeyi "Minimum" pozisyonuna (küçük alev res. 22) getirin.
• Çubuğun üzerine hafif bir basınçla sabitlenmiş "M" musluk başlığını çıkartın (şek. 19 ve 20). Düşük pozisyon ayarlama By-pass'l: musluğun yanında (şek. 19) ya da çubuğun içinde olabilir. Her durumda düzenleme için küçük bir vida musluğun yanındaki "D" bölümüne (şek. 19), ya da musluğun içinde bulunan "C" deliğine sokulur (şek. 20).
• Ateşi düşük pozisyona getirecek şekilde by-pass'ı sola ya da sağa çevirin.

"En Düşük" pozisyonunda aşırıya kaçmamak gerekir: Küçük ateş sürekli ve sabit olmalıdır. Bileşenleri tekrar yerlerine yerleştirin. Yukarıdaki ayarlama, sadece G20 ile işleyen bekler ile gerçekleştirilmeli, G30 veya G31 ile işleyen bekler ile ise vida, iyice sıkıştırılmış (saat yönüne) olmalıdır.

10) NOZÜLLERİ DEĞİŞTİRME

Bekler, kullanılan gaza uygun nozüller monte edilerek farklı gazlara uygulanabilirler. Bunu gerçekleştirmek için beklerin kafalarını çıkarmak ve düz bir anahtar ile nozülü çözmek (bakın res. 21) ve kullanılan gaza uygun bir nozül ile değiştirmek gerekir. Nozülü sıkı şekilde sıkıştırmanız tavsiye edilir. Yukarıdaki değiştirmeleri gerçekleştirdikten sonra teknisyen, paragraf 9'da belirtildiği gibi beklerin ayarına geçmeli, olası ayarlama veya ön ayarlama organlarını hermetik kapatmalı ve aparatın üzerine mevcut etiketin yerine aparat üzerinde gerçekleştirilmiş yeni gaz ayarına karşılık gelen etiketi uygulamalıdır. Bu etiket, yedek nozüllerin zarfında bulunur.

Kurucunun görevini kolaylaştırmak için kapasiteler, beklerin termik kapasiteleri, nozüllerin çapı ve çeşitli gazlar için çalışma basıncı ile aşağıda bir tablo yer almaktadır.

TABLO

GÖZLER		GAZ	NORMAL BASINÇ mbar	NORMAL DEGER		ENJEKTÖR ÇAPI 1/100 mm	NOMİNAL ISI GIRIŞI (W)
N°	AÇIKLAMA			gr/h	l/h		Min.	Max.	EE Quemadores*
1	ÜÇ HALKA (versiyon 3.5 kW)	G 30 - BÜTAN	30	254		88 X	1800	3500	57,6 %
		G 31 - PROPAN	30	250		88 X	1800	3500
		G 20 - DOĞALGAZ	20		333	145 H3	1800	3500
2	HIZLI	G 30 - BÜTAN	30	182		78	900	2500	62,5 %
		G 31 - PROPAN	30	179		78	900	2500
		G 20 - DOĞALGAZ	20		238	115 H2	900	2500
3	HORTA HIZLI AZALTILMIŞ	G 30 - BÜTAN	30	102		60	550	1400	64,7 %
		G 31 - PROPAN	30	100		60	550	1400
		G 20 - DOĞALGAZ	20		133	88 Z	550	1400
4	HORTA HIZLI	G 30 - BÜTAN	30	127		65	550	1750	66,7 %
		G 31 - PROPAN	30	125		65	550	1750
		G 20 - DOĞALGAZ	20		167	97 Z	550	1750
5	YAVAŞ	G 30 - BÜTAN	30	73		50	450	1000	N.A.
		G 31 - PROPAN	30	71		50	450	1000
		G 20 - DOĞALGAZ	20		95	72 X	450	1000

*Oldu G20 EN 30-2-1 son inceleme göre hesaplanan Direktif 2009/125/EC, performans (EEgas burner) uygulanması için sayılı Tüzük 66/2014 AB tedbirlere uygun olarak.

UYARI: BAKIM İŞLEMLERİ SADECE YETKİLİ KİŞİLER TARAFINDAN YAPILMALIDIR.

MUSLUK Lubrification Bir musluk engelleniyor gerektiğini, kuvvet ve Teknik Yardım sormayın.

SERVIS

KABLO TİPLERİ VE BÖLÜMLERİ

OCAĞIN TİPİ

KABLO TÍPÍ

TEK FAZLI GÜÇ HATTI

Gazli Ocak H05 RR - F Section 3 x 0.75 mm

2

DİKKAT!!!

Şayet montaj elamanı güç kablosunu değiştirmisse, toprak hattını (B) faz hatlarından daha uzun birakmalı (ŞEK. 14) ve paragraf 8 de belirtilen işlemler yapılmalıdır.

Kablosunda arıza veya kesintisi durumunda, kablo uzaklaşmaya ve dokunma etmeyiniz. Ayrıca cihaz takılı değil açık olmalıdır. sorunu çözmek için en yakın yetkili servis merkezini arayın.

TEKNİK SERVİS VE YEDEK PARÇALAR

Bu cihaz fabrikayı terk etmeden önce, en iyi sonuçları alabilmek için uzmanlar tarafından test edilmiş ve ayarlanmıştır.

Şayet gerekli ise cihazınızda yapılacak tüm onarımlar yetkili ve uzman bir kişi tarafından yapılmalıdır.

Bu durumlarda en yakınınızda bulunan teknik servisimize ya da Satış Sonrası Hizmetler Servisimize başvurunuz.

Herhangi bir yedek parça alımında Satış Sonrası Hizmetler Servisine başvurunuz.

Yukarıdaki bilgiler cihazınızın içinde bulunan etikette ve paketleme etiketinde bulunmaktadır.

CINS: ....

MODEL: ....

SERÍ: ....

Bu cihaz 2012/19/EC numarali Atik Elektrikli ve Elektronik Malzemeler Avrupa Yönetmeligi'ne (WEEE) uygun olduğunu belirtecek sekilde isaretlenmistir. Bu uygulama tüm Avrupa'da geçerlidir ve "Atik Elektrikli ve Elektronik Malzemeler" in tekrar kullanımini ve geri dönüşümünü saglar.

AVERTIZARE:
