MANUALE UTENTE GBC 64-G1 GBC BM TEKA

IT Istruzioni di installazione e raccomandazioni per l'uso e la manutenzione 20

In caso di adattamento del piano cottura ad altro tipo di gas, operare come descritto nelle istruzioni per l'uso e l'installazione e sostituire l'etichetta posta sul fondo con quella presente nel sacchetto di ricambio.

Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.

Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati.

I bambini non devono giocare con l'apparecchio.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

Non bisogna utilizzare un apparecchio a vapore per la pulizia.

TEKA GBC 64-G1 GBC BM - 1

Questo piano cottura è stato progettato per essere utilizzato solamente come apparecchio di cottura: ogni altro uso (come riscaldare ambienti) è da considerarsi improprio e pericoloso.

DESCRIZIONE PIANI DI COTTURA

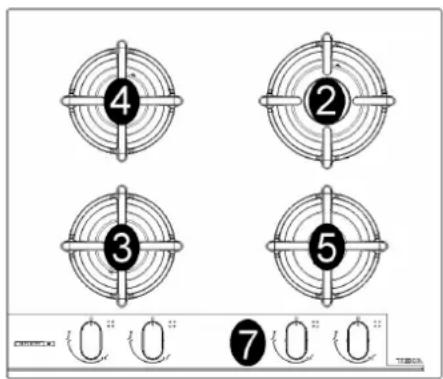

GBC 64-G1
TEKA GBC 64-G1 GBC BM - DESCRIZIONE PIANI DI COTTURA - 1

text_image ④ ② ③ ⑤ ⑦

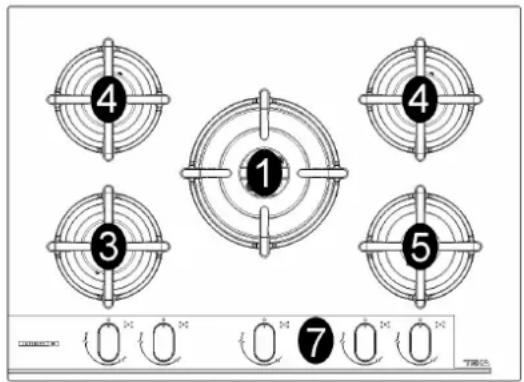

GBC 75-G1
TEKA GBC 64-G1 GBC BM - DESCRIZIONE PIANI DI COTTURA - 2

text_image ① ② ③ ④ ⑤ ⑦ T8005

1 Bruciatore ultrarapido di 3500 W
2 Bruciatore rapido di 2500 W
3 Bruciatore semirapido ridotto di 1400 W
4 Bruciatore semirapido di 1750 W
5 Bruciatore ausiliario di 1000 W
7 Manopola comando bruciatore

Attenzione: questo apparecchio è stato concepito per uso domestico, in ambienti domestici e da parte di soggetti privati.

TEKA GBC 64-G1 GBC BM - DESCRIZIONE PIANI DI COTTURA - 3

AVVERTENZE E CONSIGLI PER L'UTILIZZATORE:

Attenzione: durante il funzionamento il piano di lavoro diventa molto caldo sulle zone di cottura: tenere a distanza i bambini!

ATTENZIONE:

In caso di rottura del vetro del piano cottura:

-spegnere immediatamente tutti i fornelli e gli elementi riscaldanti elettrici, quindi scollegare l'alimentazione elettrica dell'apparecchio,
-non toccare la superficie dell'apparecchio,
-non utilizzare l'apparecchio.

IMPORTANTE: per una perfetta installazione, regolazione o trasformazione del piano di cottura all'uso di altri gas, è necessario ricorrere ad un INSTALLATORE QUALIFICATO: la mancata osservazione di questa norma provoca il decadere della garanzia.

IMPORTANTE: l'installazione deve essere effettuata secondo le istruzioni del costruttore. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

-Nel caso che l'installazione dovesse richiedere delle modifiche all'impianto elettrico domestico o in caso di incompatibilità tra la presa e la spina dell'apparecchio, far intervenire per la sostituzione personale professionalmente qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
- l'utilizzo di un apparecchio di cottura a gas produce calore ed umidità nel locale in cui è installato. Necessita pertanto assicurare una buona aerazione del locale mantenendo sgombre le aperture della ventilazione naturale (fig. 3) ed attivando il dispositivo meccanico di aerazione (cappa di aspirazione o elettroventilatore fig. 4).
-Un utilizzo intensivo e prolungato dell'apparecchio, può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra, oppure un'aerazione più efficace aumentando la potenza dell'aspirazione meccanica se esiste.
- Non tentare di modificare le caratteristiche tecniche del prodotto, in quanto può essere pericoloso.

-Qualora dovesse decidere di non utilizzare più questo apparecchio (o sostituire un vecchio modello) prima di portarlo al macero si raccomanda di renderlo inoperante nel modo previsto dalle normative vigenti in materia della tutela della salute e dell'inquinamento ambientale, rendendo inoltre innocue quelle parti pericolose, specialmente per i bambini, i quali potrebbero servirsi dell'apparecchio fuori uso per giocare.

CAUTION:

  • Non toccare l'apparecchio con mani o piedi bagnati o umidi.
  • Non usare l'apparecchio a piedi nudi.
  • Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli
  • Durante e immediatamente dopo il funzionamento alcune parti del piano di cottura raggiungono temperature molto elevate: evitare di toccarle.
  • Dopo aver utilizzato il piano cottura, assicurarsi che l'indice delle manopole sia in posizione di chiusura e chiudere il rubinetto principale del condotto di erogazione del gas o il rubinetto della bombola.
  • In caso di anomalie di funzionamento dei rubinetti gas chiamare il Servizio Assistenza.
    -Uso continuo potrebbe causare, in corrispondenza dei bruciatori, una colorazione diversa dall'originale, dovuta all'alta temperatura.

Conservare il Certificato di Garanzia o la scheda dei dati tecnici con il Libretto Istruzioni durante la vita dell'apparecchio.

Contiene dati tecnici importanti.

AVVERTENZE:

Tutti i nostri apparecchi sono conformi alle norme europee in vigore più relativi emendamenti.

L'apparecchio è inoltre conforme alle prescrizioni delle Direttive Europee in vigore relative a:

  • compatibilità elettromagnetica (EMC);
  • sicurezza elettrica (LVD);
  • restrizione dell'uso di determinate sostanze pericolose (RoHS);
  • progettazione ecocompatibile (ERP).

L'apparecchio è conforme alle disposizioni dei sub-regolamenti per le direttive europee:

- Regolamento (UE) 2016/426.

USO

1) BRUCIATORI TRADIZIONALI

Sulla superficie del piano è serigrafato sopra ad ogni manopola uno schema in cui è indicato a quale bruciatore la manopola stessa si riferisce. Dopo aver aperto il rubinetto della rete gas o della bombola gas, accendere i bruciatori come più sotto descritto:

- accensione elettrica automatica

Premere e ruotare in senso antiorario la manopola corrispondente al bruciatore da usarsi, portarla sulla posizione di "Massimo" (fiamma grande fig. 22) quindi premere la manopola a fondo.

- Accensione bruciatori dotati di termocoppia di sicurezza

Con i bruciatori dotati di termocoppia di sicurezza, si deve ruotare in senso antiorario la manopola corrispondente a bruciatore da usarsi, portarla sulla posizione di "Massimo (fiamma grande fig. 1) sino ad avvertire un piccolo fermo quindi premere la manopola. Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi. - Nel caso di estinzione accidentale della fiamma del bruciatore, chiudere la manopola di comando del bruciatore e non tentare una riaccensione per almeno 1 min.

Come usare i bruciatori

Per ottenere il massimo rendimento con il minimo consumo di gas è utile ricordare quanto sotto specificato:

- utilizzare per ciascun bruciatore pentole adeguate (vedi la tabella seguente e la fig. 1).

- Quando si è giunti all'ebollizione portare la manopola in posizione di "Minimo" (fiamma piccola fig. 22).

- Usare sempre pentole con coperchio.

AVVERTENZE:

  • l'accensione dei bruciatori con termocoppie di sicurezza può avvernire solamente quando la manopola è sulla posizione di Massimo (fig. 22).
  • Mancando l'energia elettrica è possibile accendere i bruciatori con i fiammiferi.
  • Durante l'uso dei bruciatori non lasciare incustodito l'apparecchio e fare attenzione che i bambini non siano nelle vicinanze. In particolare assicurarsi che le maniglie delle pentole siano posizionate in modo corretto e

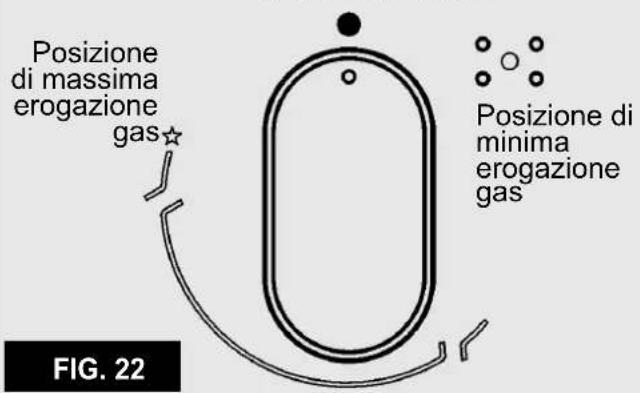

Posizione di chiuso
TEKA GBC 64-G1 GBC BM - AVVERTENZE: - 1

text_image Posizione di massima erogazione gas Posizione di minima erogazione gas FIG. 22
Bruciatori∅ Pentole cm
Ultrarapido24 ÷ 26
Rapido20 ÷ 22
Semirapido ridotto16 ÷ 18
Semirapido16 ÷ 18
Ausiliario10 ÷ 14

sorvegliare le cotture di cibi che utilizzano olii e grassi in quanto facilmente infiammabili.

  • Non utilizzare spray in prossimità dell'apparecchio quando è in funzione.
  • Se il piano di cottura è dotato di un coperchio, prima di aprirlo, eliminare tutti i residui d'alimenti traboccati sulla sua superficie. Se l'apparecchio verrà dotato di un coperchio in vetro, questo può scoppiare quando viene scaldato. Spegnere e lasciare raffreddare tutti i bruciatori prima di chiudere il coperchio.

- Non disporre pentole che fuoriescano dai bordi del piano.

- Non strisciare il pentolame sul piano in 1 cristallo poichè la superficie rimane graffiata.

ATTENZIONE: Prima di effettuare qualsiasi operazione di pulizia, disinserire l'apparecchio dalla rete d'alimentazione gas ed elettrica.

2) PIANO LAVORO

Se si vuole mantenere la superficie del piano brillante, si deve effettuarne la pulizia dopo ogni utilizzo. La pulizia deve essere eseguita quando il piano ed i suoi componenti si siano rafreddati e non si devono utilizzare spugnette metalliche, abrasivi in polvere o spray corrosivi. Periodicamente, le griglie, i coperchi smaltati "A - B - C", e le teste bruciatori "T" (vedi fig. 5-6) devono essere lavati con acqua saponata tiepida e asciugati bene, non devono essere lavarti in lavastoviglie. Gli elementi di accensione "AC" e i sensori di sicurezza "TC" (vedi fig. 5), devono essere puliti delicatamente con uno spazzolino di nylon come indicato (vedi fig.7) e lasciare asciugare completamente. Non permettere che aceto, caffè, latte, acqua salina e succo di limone o di pomodoro rimangano per lungo tempo a contatto delle superfici.

AVVERTENZE: nel rimontare i componenti si prega di attenersi alle sottonotate raccomandazioni:

  • Verificare che le fessurazioni delle teste bruciatori "T" (fig. 5-6) non siano otturate da corpi estranei.
  • Assicurarsi che il coperchietto smaltato "A - B - C" (fig. 5-6) sia posizionato correttamente sulla testa bruciatore. Questa condizione può ritenersi soddisfatta quando il coperchietto posizionato sulla testa risulta perfettamente stabile.
  • Le griglie di supporto pentola devono essere posizionate con l'aiuto dei pioli di centraggio o dal profilo di alluminio (se in dotazione) e verificare la perfetta stabilità.
  • Se la manovra di apertura e chiusura di qualche rubinetto è difficoltàosa, non forzare, ma richiedere con urgenza l'intervento dell'assistenza tecnica.
  • Non usare getti di vapore per la pulizia dell'apparecchio.

PULIZIA / INSTALLAZIONE

NOTIZIE TECNICHE DEDICATE AI SIGNORI INSTALLATORI

L'installazione, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale qualificato (legge n° 46 e D.P.R. 447). L'apparecchiatura deve essere installata correttamente, in conformità con le norme in vigore e secondo le istruzioni del costruttore. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile. I dispositivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.

3) INSERIMENTO DEL PIANO

Dopo aver tolto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità del piano. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale qualificato.

Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

Si deve praticare nel piano del mobile componibile, una apertura per l'incasso delle dimensioni indicate nella (fig. 18), assicurandosi che siano rispettate le dimensioni critiche dello spazio nel quale l'apparecchio deve essere installato (vedi fig. 18).

L'apparecchio deve classificarsi in classe 3 ed è pertanto soggetto a tutte le prescrizioni previste dalle norme per tali apparecchi.

Il piano è corredato di una speciale guarnizione al fine di evitare qualsiasi infiltrazione di liquido nel mobile. Per applicare correttamente questa guarnizione, si prega di attenersi scrupolosamente a quanto specificato più sotto:

  • togliere tutte le parti mobili del piano.
  • Tagliare la guarnizione in 4 parti della lunghezza necessaria in modo da posizionarla sui 4 bordi del cristallo.
  • Rovesciare il piano e posizionare correttamente il lato adesivo della guarnizione "E" (fig. 15) sotto il bordo dello stesso in modo che il lato esterno della guarnizione stessa combaci perfettamente con il bordo perimetrale esterno del vetro. Le estremità delle striscie devono combaciare senza sormontarsi.
  • Fare aderire al vetro la guarnizione in modo uniforme e sicuro, pressandola con le dita.

Fase 1

  • Posizionare i ganci cromati nelle rispettive posizioni. Usa il foro n. 1 come riferimento per la posizione laterale (figura 8) a seconda del modello.
  • Fissare i ganci "G" mediante le viti "F" (vedere Fig. 10 per i lati).

Fase 2

  • Posizionare i ganci neri utilizzando il foro n. 2 per le posizioni posteriori (vedi Fig. 9) a seconda del modello.
  • Fissare i ganci "G" mediante le viti "F" (vedere Fig. 11 per i posteriori).

Fase 3

- Inserire il piano cottura nel foro dell'armadio da cucina (direzione 1), esercitando una leggera pressione verso il basso (2) esercitando un certo livello di forza al fine di superare la resistenza dei ganci (fig. 12 laterale e fig.13 per la parte posteriore).

Al fine di evitare possibili contatti accidentali con la superficie della scatola del piano surriscaldata durante il funzionamento dello stesso, necessita applicare una separazione in legno bloccata da viti ad una distanza minima di 70 mm dal top (fig. 18).

IMPORTANTI PRESCRIZIONI D'INSTALLAZIONE

Si segnala all'installatore che le eventuali pareti laterali non devono superare in altezza il piano di cottura. Inoltre la parete posteriore e le superfici adiacenti e circostanti al piano devono resistere ad una temperatura di 90 °C. Il collante che unisce il laminato plastico al mobile, deve resistere a temperature non inferiori a 150 °C per evitare lo scollaggio del rivestimento stesso. L'installazione dell'apparecchio deve essere conforme a quanto prescritto dalle norme UNI 7129 e 7131. Questo apparecchio non è collegato ad un dispositivo d'evacuazione dei prodotti della combustione. Esso deve pertanto essere collegato conformemente alle regole d'installazione più sopra menzionate. Particolare attenzione si dovrà prestare alle sottonotate disposizioni applicabili in materia di ventilazione e di aerazione.

5) VENTILAZIONE LOCALI

E' indispensabile che il locale dove viene installato l'apparecchio sia permanentemente ventilato per garantire un corretto funzionamento dello stesso. La quantità d'aria necessaria è quella richiesta dalla regolare combustione del gas e dalla ventilazione del locale il cui volume non potrà essere inferiore a 20 m³.

INSTALLAZIONE

L'afflusso naturale dell'aria deve avvenire per via diretta attraverso aperture permanenti praticate sulle pareti del locale da ventilare che danno verso l'esterno con una sezione minima di 100 cm ^2 (vedi fig. 2). Queste aperture devono essere realizzate in modo che non possano essere ostruite. E' consentita anche la ventilazione indiretta mediante prelievo dell'aria da locali attigui a quello da ventilare, rispettando tassativamente quanto prescritto dalle norme UNI 7129 e 7131.

6) UBICAZIONE ED AERAZIONE

Gli apparecchi di cottura a gas devono sempre scaricare i prodotti della combustione a mezzo cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi fig. 3). In caso non esista la possibilità di applicazione della cappa, è tollerato l'utilizzo di un ventilatore installato su finestra o su parete affacciata all'esterno, da mettere in funzione contemporaneamente all'apparecchio (vedi fig. 4), purché siano tassativamente rispettate le disposizioni riguardanti la ventilazione elencate nelle norme UNI 7129 e 7131.

7) ALLACCIAMENTO GAS

Prima di collegare l'apparecchio accertarsi che i dati dell'etichetta segnaletica applicata nella parte inferiore del cassone siano compatibili a quelli della rete di distribuzione gas. Un'etichetta stampata di questo libretto ed una applicata sulla parte inferiore del cassone, indica le condizioni di regolazione dell'apparecchio: tipo di gas e la pressione d'esercizio. Quando il gas viene distribuito a mezzo canalizzazione, l'apparecchio deve essere allacciato all'impianto di adduzione gas:

  • Con tubo metallico rigido d'acciaio a norme UNI 8863, le cui giunzioni devono essere realizzate mediante raccordi filettati conformemente alla norma UNI EN 10226.
  • Con tubo di rame a norma UNI EN 1057, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI EN 1254.
  • Con tubo flessibile di acciaio inossidabile a parete continua, secondo la norma UNI EN 14800, con estensione massima di 2 metri e guarnizioni di tenuta conformi alla norma UNI EN 682. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati.

Quando il gas viene erogato direttamente da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma UNI EN 12864, deve essere allacciato:

  • Con tubo di rame a norma UNI EN 1057, le cui giunzioni devono essere realizzate mediante raccordi a tenuta meccanica a norma UNI EN 1254.
  • Con tubi flessibili di acciaio inossidabile a parete continua, secondo la norma UNI EN 14800, con estensione massima di 2 metri e guarnizioni di tenuta conformi a norma UNI EN 682. Questo tubo deve essere installato in maniera che non possa venire in contatto con parti mobili del modulo d'incasso (per esempio cassetti) e non deve attraversare vani che possono venire stipati. Si consiglia di applicare sul tubo flessibile lo speciale adattatore, facilmente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.

Ad allacciamento ultimato verificare la perfetta tenuta utilizzando una soluzione saponosa e mai una fiamma.

AVVERTENZE:

Si rammenta che il raccordo di entrata gas dell'apparecchio è filettato 1/2" gas conico maschio a norme serie UNI EN 10226.

L'apparecchio è conforme alle disposizioni dei sub-regolamenti per le direttive europee:

- Regolamento (UE) 2016/426.

8) ALLACCIAMENTO ELETTRICO

Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

Prima di effettuare l'allacciamento, verificare che:

  • La tensione corrisponda al valore indicato nella targhetta caratteristiche e che la sezione dei cavi dell'impianto elettrico possa sopportare il carico, indicato anch'esso nella targhetta.
  • La portata elettrica dell'impianto e delle prese di corrente sia adeguata alla potenza massima dell'apparecchio (vedi etichetta segnaletica applicata nella parte inferiore del cassone).
  • La presa o l'impianto sia munito di un efficace collegamento a terra secondo le norme e le disposizioni di legge attualmente in vigore. Si declina ogni responsabilità per l'inosservanza di queste disposizioni.

Quando il collegamento alla rete d'alimentazione è effettuato tramite presa:

- Applicare al cavo d'alimentazione "C" se sprovvisto (vedi fig. 17) una spina normalizzata adatta al carico indicato sull'etichetta segnaletica.

INSTALLAZIONE / REGOLAZIONI

- Allacciare i cavetti secondo lo schema della fig. 15 avendo cura di rispettare le sottonotate rispondenze:

Lettera L (fase) = cavetto colore marrone; Lettera N (neutro) = cavetto colore blu; Simbolo terra 12 = cavetto colore verdegiallo.

  • Il cavo d'alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura di 90 °C.
  • Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con conseguenti pericolosi surriscaldamenti.
  • Ad incasso avvenuto la presa deve essere accessibile.

Quando il collegamento è effettuato direttamente alla rete elettrica:

  • Interporre tra l'apparecchio e la rete un interruttore onnipolare, dimensionato al carico dell'apparecchio, con apertura minima fra i contatti di 3 mm.
  • Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.
  • Il collegamento elettrico può essere anche protetto con un interruttore differenziale ad alta sensibilità.

Si raccomanda vivamente di fissare l'apposito cavetto di terra colorato verde-giallo ad un efficiente impianto di terra.

In caso di mancata messa a terra dell'apparecchio, l'azienda costruttrice non risponde di eventuali danni.

Prima di effettuare un qualsiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare il collegamento alla rete.

AVVERTENZE:

Tutti i nostri apparecchi sono conformi alle norme europee in vigore più relativi emendamenti.

L'apparecchio è inoltre conforme alle prescrizioni delle Direttive Europee in vigore relative a:

  • Compatibilità elettromagnetica (EMC);
  • Sicurezza elettrica (LVD);
  • Restrizione dell'uso di determinate sostanze pericolose (RoHS);
  • Progettazione ecocompatibile (ERP).

Prima di eseguire qualsiasi regolazione togliere corrente all'apparecchio. Al termine delle regolazioni o preregolazioni, le eventuali sigillature devono essere ripristinate dal tecnico. La regolazione dell'aria primaria sui nostri bruciatori non è necessaria.

9) RUBINETTI

Regolazione del "Minimo":

  • Accendere il bruciatore e mettere la manopola sulla posizione di "Minimo" (fiamma piccola fig. 22).
  • Togliere la manopola “M” (fig. 19 e 20) del rubinetto fissata per semplice pressione sull’astina dello stesso. Il by-pass per la regolazione della portata minima può essere: a lato del rubinetto (fig. 19) oppure all’interno dell’astina. In ogni caso per la regolazione vi si accede mediante inserzione di un piccolo cacciavite “D” a lato del rubinetto (fig. 19), oppure nel foro “C” all’interno dell’astina del rubinetto (fig. 20).
  • Ruotare il by-pass a destra o sinistra regolando adeguatamente la fiamma nella posizione di portata ridotta.

Resta inteso che la regolazione suddetta va eseguita soltanto con bruciatori funzionanti a G20, mentre con bruciatori funzionanti a G30 o G31 la vite deve essere bloccata a fondo (ruotando in senso orario).

10) SOSTITUZIONE UGELLI

I bruciatori sono adattabili ai diversi gas montando gli ugelli corrispondenti al gas d'utilizzazione. Per fare questo è necessario togliere le teste dei bruciatori e con una chiave adeguata svitare l'ugello "A" (vedi fig. 21) e sostituirlo con un ugello corrispondente al gas d'utilizzazione.

Si consiglia di bloccare energicamente l'ugello. Dopo aver eseguito le suddette sostituzioni, il tecnico dovrà procedere alla regolazione dei bruciatori come descritto nel paragrafo 9, sigillare gli eventuali organi di regolazione o preregolazione ed applicare sull'apparecchio, in sostituzione di quella esistente, l'etichetta corrispondente alla nuova regolazione gas effettuata sull'apparecchio. Questa etichetta è contenuta nella busta degli ugelli di ricambio.

Per comodità dell'installatore riportiamo più sotto una tabella con le portate, le portate termiche dei bruciatori, il diametro degli ugelli e la pressione di esercizio per i vari gas.

AVVERTENZA! Il produttore non sarà responsabile per eventuali danni causati dall'alterazione o modifica del prodotto o dei suoi componenti durante l'installazione. L'installatore sarà responsabile per eventuali danni o guasti occorsi per il montaggio o l'installazione errati. Per eventuali danni derivanti dall'installazione del prodotto, contattare l'installatore autorizzato.

MANUTENZIONE

BRUCIATORIGASPRESSIONE DI ESERCIZIO mbarPORTATA TERMICADIAMETRO UGELLO Max.1/EB0gasburner*PORTATA TERMICA (W)
DENOMINAZIONEgr/h l/h Min.
1ULTRARAPIDO (3.5 kW)G30 - BUTANO28 - 3025488 X1800350057,6 %
G31 - PROPANO3725088 X18003500
G20 - NATURALE20333145 H318003500
2RAPIDOG30 - BUTANO28 - 3018278900250062,5 %
G31 - PROPANO37179789002500
G20 - NATURALE20238115 H29002500
3SEMIRAPIDO RIDOTTOG30 - BUTANO28 - 3010260550140064,7 %
G31 - PROPANO37100605501400
G20 - NATURALE2013388 Z5501400
4SEMIRAPIDOG30 - BUTANO28 - 3012765550175066,7 %
G31 - PROPANO37125655501750
G20 - NATURALE2016797 Z5501750
5AUSILIARIOG30 - BUTANO28 - 3073504501000N.A
G31 - PROPANO3771504501000
G20 - NATURALE209572 X4501000

*In accordo al Regolamento UE n° 66/2014 recante misura di esecuzione della Direttiva 2009/125/CE, il rendimento (EEgas burner) è stato calcolato conformemente alla EN 30-2-1 ultima revisione utilizzando G20.

AVVERTENZA: LA MANUTENZIONE DEVE ESSERE ESEGUITA SOLO ED ESCLUSIVAMENTE DA PERSONE AUTORIZZATE.

TIPI E SEZIONI DEI CAVI D'ALIMENTAZIONE

TIPO DI PIANO TIPO DI CAVOALIMENTAZIONE MONOFASE
Piano a gas H05 RR - F Sezione 3 x 0.75 mm ^2

ATTENZIONE!!!

Nel caso di sostituzione del cavo di alimentazione, l'installatore dovrà tenere il conduttore di terra "B" più lungo rispetto ai conduttori di fase (fig. 14) ed inoltre dovrà rispettare le avvertenze indicate nel paragrafo 8.

In caso di guasto o di taglio nel cavo, allontanarsi dal cavo e non toccarlo. Inoltre, il dispositivo deve essere scollegato e non acceso. Chiamare il centro di assistenza autorizzato più vicino per risolvere il problema.

ATTENZIONE:

Non appoggiare il cristallo (A) direttamente sul top, deve essere il fondo in metallo (B) ad appoggiarsi al top (figura 16).

ASSISTENZA TECNICA E RICAMBI

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da garantire i migliori risultati di funzionamento.

I ricambi originali si trovano solo presso i nostri Centri di assistenza Tecnica e negozi autorizzati.

Ogni riparazione, o messa a punto che si rendesse in seguito necessaria deve essere fatta con la massima cura ed attenzione da personale qualificato.

Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita od al nostro Centro di Assistenza più vicino specificando la marca, il modello, il numero di serie ed il tipo di inconveniente dell'apparecchiatura in Vostro possesso. I dati relativi sono stampigliati sull'etichetta segnaletica applicata sulla parte inferiore dell'apparecchio e sull'etichetta applicata alla scatola imballo.

Queste informazioni permettono all'assistente tecnico di munirsi degli adeguati pezzi di ricambio e garantire di conseguenza un intervento tempestivo e mirato. Si consiglia di riportare più sotto tali dati in modo da averli sempre a portata di mano:

MARCA:

MODELLO:

SERIE:

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

TEKA GBC 64-G1 GBC BM - ASSISTENZA TECNICA E RICAMBI - 1

WARNING:

Assistente manuale
Alimentato da Anthropic
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : TEKA

Modello : GBC 64-G1 GBC BM

Categoria : Cucina
