KULLANIM KILAVUZU X99 Extreme11 ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock X99 Extreme11 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

1.2 Özellikler

Platform

CPU

^TM i7 ve Xeon ^® 18 Çekirdek

İşlemci Ailesi Desteği

Yonga

X99

kümesi

Bellek

2933(OC)/2800(OC)/2400(OC)/2133/1866/1600/1333/1066 belleği destekler

* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)

ile birlikte ara belleksiz bellek /RDIMM desteği

Genişlet-

me Yuvası

PCIE5: tekli x16 (PCIE1); ikili x16 (PCIE1) / x16 (PCIE4); üçlü x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE4); dörtlü x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE4) / x16 (PCIE5))

^TM , 4-Way CrossFireX ^TM , 3-Way

CrossFireX ^TM ve CrossFireX ^TM , i destekler

^TM , 4-Way SLI ^TM ve SLI ^TM , 3-Way SLI ^TM ve

SLI ^TM , yi destekler

Altin Temas

Ses

Ses Codec Bileşeni)

Koruması)

• Nichicon Fine Gold Serisi Ses Kapakları
• Fark Yükselteci ile 115dB SNR DAC
• TI® NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
• Doğrudan Bağlantı Teknolojisi
• EMI Koruma Kapağı
• PCB Ayrı Koruma

LAN

Koruması)

Arka Panel

I/O

Spike Koruma))

Full Spike Koruması))

Destekkler (ASRock Full Spike Koruması))

(S_SATA3_3 bağlayıcısı ESATA1 bağlantı noktasıyla paylaşılır; (S_SATA3_1 bağlayıcısı ESATA2 bağlantı noktasıyla paylaşılır) (S_SATA3_2 bağlayıcısı M2_1 bağlantı noktasıyla paylaşılır; S_SATA3_0 bağlayıcısı M2_2 bağlantı noktasıyla paylaşılır) * RAID yalnızca SATA3_0 \~ SATA3_5 bağlantı noktalarında desteklenir.

ile konektörler, RAID desteği (RAID 0, RAID 1, RAID 1E ve RAID 10), NCQ, Tak Çıkar ve ASRock Sabit Disk Kaydedici Teknolojisi destekler

destekler

x4 (32 Gb/s) değerine kadar M.2 PCI Express modülünü destekler

* Eğer 28 şeritli CPU yüklerseniz, M2_2'nin PCIE işlevi devre dışı kalacaktır.

Bağlayıcı

(Akıllı Fan Hızı Kontrolü)

Bağlayıcısı)

(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

Korumasını Destekler (ASRock Full Spike Koruması)

BIOS

Özelliği

x Ana BIOS ve 1 x Yedek BIOS)

Ayan

Donanim

Monitörü

ayarlı kasa fanı hızı)

İç Voltajları

os

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows* 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows* 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows* tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short Open 1 2 3

CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 38)

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 25)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlaym. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 24)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

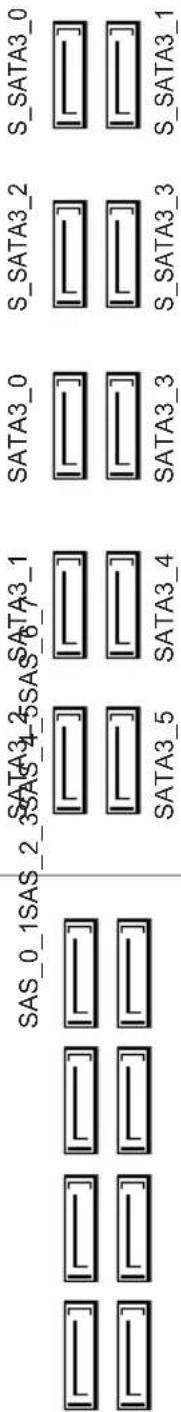

Seri ATA3 Bağlayıcıları

(S_SATA3_0_1:

bkz.sf.1,No.12)

(S_SATA3_2_3:

bkz. s.1 No. 13)

(SATA3_0_3:

bkz. sf.1, No. 14)

(SATA3_1_4:

bkz. s.1 No. 15)

(SATA3_2_5:

bkz. s.1 No. 16)

Bu on SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

*S_SATA3_3 bağlayıcısı ESATA1 bağlantı noktasıyla paylaşılır; S_SATA3_1 bağlayıcısı ES-ATA2 bağlantı noktasıyla paylaşılır. S_SATA3_2 bağlayıcısı M2_1 bağlantı noktasıyla paylaşılır; S_SATA3_0 bağlayıcısı M2_2 bağlantı noktasıyla paylaşılır.

* RAID yalnızca SATA3_0 \~ SATA3_5 bağlantı noktalarında desteklenir.

SAS Bağlayıcılar

(SAS_0_1:

bkz. sf.1, No. 17)

(SAS_2_3:

bkz.sf.1,No.18)

(SAS_4_5:

bkz.sf.1,No.19)

(SAS_6_7:

bkz.sf.1,No.20)

Bu sekiz SAS-3 bağlayıcı, dahili depolama aygıtları için SAS/SATA veri kablolarını destekler. Geçerli SAS-3 arabirimi 12,0 Gb/s hızına kadar veri aktarımı sağlar. Geçerli SATA3 arabirimi 6,0 Gb/s hızına kadar veri aktarımı sağlar. SAS sabit disklerin bağlanması için lütfen SAS veri kablosu bayileriyle iletişime geçin.

*DVD-ROM sürücünün SAS-3 bağlayıcılara bağlanması önerilmez.

USB 2.0 Bağlantıları

(9-pin USB4_5)

(bkz. sf.1, No. 31)

(9-pin USB6_7)

(bkz. sf.1, No. 32)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki dört USB

2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantıları

(19-pin USB3_5_6)

(bkz. sf.1, No. 10)

(19-pin USB3_7_8)

(bkz. sf.1, No. 9)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

Bu anakart üzerinde, I/O paneli üzerindeki dört USB

3.0 bağlantı noktasının yani sıra, iki adet bağlantı bulunmaktadır. Her

USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 35)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 21)

DUMMY SPEAKER

Lütfen kasa hoparlörünü

bu bağlantıya takın.

Kasa/güç/SB Fan Konektörü

(4-pin CHA_FAN1)

(bkz sf.1, No. 29)

(3-pin CHA_FAN2)

(bkz sf.1, No. 30)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. CHA_FAN fan hızı UEFI veya A-Tuning yoluyla kontrol edilebilir.

(3-pin CHA_FAN3)

(bkz sf.1, No. 11)

(3-pin PWR_FAN1)

(bkz sf.1, No. 36)

(3-pin SB_FAN1)

(bkz sf.1, No. 22)

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 6)

(3-pin CPU_FAN2)

(bkz sf.1, No. 7)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 8)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 3)

Bu anakart, 8-pin ATX

12V güç bağlayıcısı

sağlamaktadır. 4-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin 5'e

bağlayın.

PCIe Güç Bağlayıcısı

(4 pimli PCIE_PWR1)

(bkz. sf.1, No. 37)

Üçten fazla grafik kartı

takıldığında, lütfen bu bağlayıcıya

bir 4 pim molex güç kablosu

bağlayın.

(4 pimli PCIE_PWR2)

(bkz. sf.1, No. 34)

+12V DETECT

Sabit Disk Kaydedici

Bağlayıcısı

(4 pimli SATA_PWR_1)

(bkz. sf.1, No. 23)

Sabit diskin güç durumunu

yönetmek için lütfen bu

bağlayıcıya Sabit Disk Kaydedici

Kablosu bağlayın.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 33)

Bu COM1 bağlantısı seri

bağlantı yuvası modülünü

destekler.

1.5 Akıllı Anahtar

Anakartta dört adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi, CMOS Temizleme Düğmesi ve bir BIOS Seçim Anahtarı kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını, CMOS değerlerini temizlemelerini ya da farklı BIOS'tan yüklemelerini sağlar.

Güç Düğmesi

(PWRBTN)

(bkz. sf.1, No. 26)

Güç Düğmesi, kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını sağlar.

Sifirlama Düğmesi

(RSTBTN)

(bkz. sf.1, No. 27)

Sifırlama Düğmesi kullanıcıların sistemi hızlı bir şekilde sıfırlamalarını sağlar.

CMOS Temizleme

Düğmesi

(CLRCBTN)

(bkz. sf. 4, No. 15)

CMOS Temizleme

Düğmesi kullanıcıların

CMOS değerlerini hızlı bir şekilde temizlemelerini sağlar.

Bu işlev yalnızca bilgisayarınızı kapattığınızda ve fişini prizden çektiğinizde çalışır.

BIOS Seçim Anahtarı

(BIOS_SEL1)

(bkz. s.1, No. 28)

BIOS Seçim Anahtarı sistemin BIOS A veya BIOS B'den önyüklenmesini sağlar.

Bu anakartta sisteminizin güvenliğini ve kararlılığını artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS çipi vardır. Normalde sistem ana BIOS'ta çalışır. Ancak, ana BIOS bozuksa veya hasarlıysa, BIOS Seçimi Anahtarını "B"ye döndürün, sonraki sistem önyüklemesinde yedek BIOS çalışır. Ardından, BIOS dosyalarının çalışan bir kopyasını ana BIOS'a kopyalamak için UEFI Kurulum Yardımcı Programı'nda "Secure Backup UEFI"ı (Güvenli Yedekleme UEFI) kullanarak normal sistem çalışmasını sağlayın. Güvenlik nedeniyle, kullanıcılar yedek BIOS'u manuel olarak güncelleyemez. Kullanıcılar, o anda hangi BIOS'un (BIOS_A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak için BIOS LED'lerine bakabilirler.
