X99 Extreme11 - 마더보드 ASROCK - 무료 사용 설명서

사용 설명서 X99 Extreme11 ASROCK

ASRock X99 Extreme11 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU

세서 제품군 지원

침세트

메모리

1866/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

ECC/Intel® Xeon® 프로세서 E5 시리즈를 채택한 RDIMM 지원

용량:128GB(주의 참조)

확장 슬롯

PCIE4/PCIE5: x16 (PCIE1) 에 1 개, x16 (PCIE1) / x16 (PCIE4) 에 2 개, x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE4) 에 3 개, x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE4) / x16 (PCIE5) 에 4 개 )

^TM , 4 웨이 CrossFireX ^TM , 3 웨이 CrossFireX ^TM 및 CrossFireX ^TM 지원 ^TM , 4 웨이 SLI ^TM , 3 웨이 SLI ^TM 및 SLI ^TM 지원

PCIE4 및 PCIE5)

오디오

ALC1150 오디오 코덱)

-Nichicon Fine Gold 시리즈 오디오 캺
-디퍼렌셜 증폭기 포함 115dB SNR DAC
- TI® NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원 )
-다이렉트 드라이브 기술
-EMI 차폐 커버
-PCB절연 차폐

LAN

후면 패널 I/O

호 ))

호 ))

(ASRock 풀 스파이크 보호 ))

LED)

전면 스피커/마이크

저장 장치

RAID 5, RAID 10, Intel 빠른 저장 기술 13), NCQ, AHCI, 핫
플러그 및 ASRock HDD 세이버 기술을 지원
(S_SATA3_3 커넥터가 ESATA1 포트와 공유됨 ;
S_SATA3_1 커넥터가 ESATA2 포트와 공유됨 )
(S_SATA3_2 커넥터가 M2_1 포트와 공유됨 ;
S_SATA3_0 커넥터가 M2_2 포트와 공유됨 )
* RAID 는 SATA3_0 ~ SATA3_5 포트에서만 지원됩니다.

Gb/s/SATA3 6.0 Gb/s 커넥터가 RAID (RAID 0, RAID 1, RAID 1E 및 RAID 10), NCQ, 핫플러그 및 ASRock HDD 세이버 기술을 지원.

2 개, NCQ, AHCI 및 핫 플러그 지원

SATA3 6.0 Gb/s 모듈및 M.2 PCI Express 모듈 지원
* 레인이 28 개인 CPU 를 설치할 경우, M2_2 의 PCIE 기능이 비활성화됩니다 .

커넥터

제어)

(ASRock 풀 스파이크 보호 ))

원 (ASRock 풀 스파이크 보호))

BIOS 기능

BIOS 1 개 및 백업 BIOS 1 개)

하드웨어

모니터

자동 조절 )

부전압

os

832비트/864비트/732비트/764비트

인증

()

*사세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 실정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 성도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체계 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체계에는 그러 한 제한이 없습니다. ASRock XFast RAM 음 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 “단락” 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRCMOS1)

(1 페이지, 38 번 항목 참조 )

기본값

Clear CMOS

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씼우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씼우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,25번항목참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리 셋스위치,시스템 상태 표시득을 아래의 핀 할당에 따라이 헤더에 연결합니다.케이블을 연결하기 전에 양극 핀과 음 구 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끼는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 제시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 제시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼집 (S5) 상태에 있을 때는 LED 가꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다.

전원 LED 헤더

(3 핀 PLED1)

(1페이지,24번항목참조)

시스템 전원 상태를 나타 내려면 새시 전원 LED 를 이 헤더에 연결하십시오

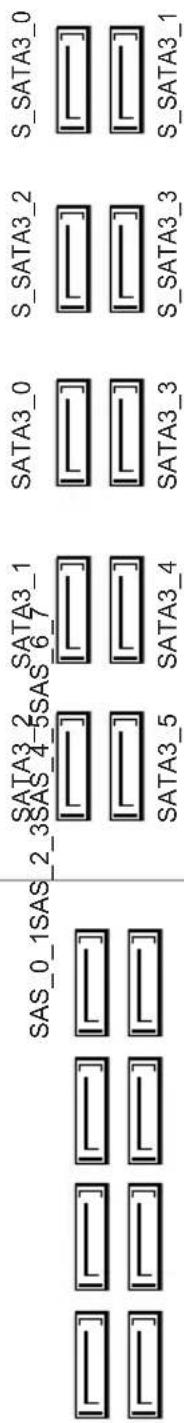

시리얼 ATA3 커넥터

(S_SATA3_0_1:

(1 페이지, 12 번 항목 참조 )

(S_SATA3_2_3:

(1페이지,13번항목참조)

(SATA3_0_3:

(1 페이지, 14 번 항목 참조)

(SATA3_1_4:

(1페이지,15번항목참조)

(SATA3_2_5:

(1 페이지, 16 번 항목 참조 )

SAS 커넥터

(SAS_0_1:

1페이지,17번항목참조)

(SAS_2_3:

1페이지,18번항목참 조)

(SAS_4_5:

1페이지,19번항목참 조)

(SAS_6_7:

1페이지,20번항목참 조)

이들 열 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이

터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

*S_SATA3_3 커넥터가 ESATA1 포트와 공유됨 ;

S_SATA3_1 커넥터가 ESATA2 포트와 공유됨

S_SATA3_2 커넥터가 M2_1 포트와 공유됨 ;

S_SATA3_0 커넥터가

M2_2 포트와 공유됨 .

*RAID 는 SATA3_0 \~

SATA3_5 포트에서만 지원됩니다.

이들 8 개의 SAS-3 커넥터는 내장형 저장장치의

SAS/SATA 데이터 케이블 을 지원합니다.현재의

SAS-3 인터페이스는 최

고 12.0 Gb/s 데이터 전송 속도를 가능하게 합니다

현재의 SATA3 인터페이 스는 최고 6.0 Gb/s 데이

터 전송 속도를 가능하게

합니다 . SAS HDD 를 연 결하려면 , SAS 데이터 케 이블 판매점에 문의하십 시오 .

*DVD-ROM 을 SAS-3 커 넷터에 연결하는 것은 권 장되지 않습니다.

USB 2.0 헤더

(9 핀 USB4_5)

(1페이지,31번항목참조)

(9 편 USB6_7)

(1페이지,32번항목참조)

USB PWR P- P+ GND DUMMY 1 P+ GND P- USB PWR

I/O 패널에 USB 2.0 포트 4 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 두 개가 탑재되어 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.0 헤더

(19 편 USB3_5_6)

(1 페이지, 10 번 항목 참조 )

(19 편 USB3_7_8)

(1페이지,9번항목참조)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vbus/Vbus IntA_PB_SSRX- GND IntA_PB_SSTX- GND IntA_PB_D+ Dummy 1

I/O 패널에 USB 3.0 포트 4 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 두 개가 탑재되어 있습니다. 각 USB 3.0 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,35번항목참조)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오페널에 연결 하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 을바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오페널을 사용할 경우 아래와 같은 절차를 따라 전번 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전번 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탐으로 가서 “Recording Volume(녹음 볼류)” 을 조성합니다.

새시 스피키 헤더

(4 핀 SPEAKER1)

(1페이지,21번항목참조)

DUMMY SPEAKER

새시 스피커를 이 헤더에 연결하십시오.

새시 / 전원 /SB 팬 키넥터

(4 편 CHA_FAN1)

(1페이지,29번항목참조)

(3 편 CHA_FAN2)

(1 페이지,30 번 항목 참조)

(3 핀 CHA_FAN3)

(1페이지,11번항목참조)

(3 핀 PWR_FAN1)

(1페이지,36번항목참조)

(3 편 SB_FAN1)

(1 페이지,22 번 항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1 페이지,6번 항목 참조)

(3 핀 CPU_FAN2)

(1페이지,7번항목참조)

ATX전원 커넥터

(24 편 ATXPWR1)

(1페이지,8번항목참조)

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시오 .CHA_FAN 팬 속도는 UEFI 또는 A-Tuning 를통하여 제어할 수 있습니다

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커 넥터가 탑재되어 있습니다 .3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연 결하십시오

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1 페이지, 3 번 항목 참조 )

이 마더보드에는 8 핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4 편

ATX 전원공급장치를 사

용하려면 편 1 과 편 5 을

따라 연결하십시오.

PCIe 전원 커넥터

(4 핀 PCIE_PWR1)

(1페이지,37번항목참조)

세 이상의 그래픽 카드가 설치

되어 있을 때 4핀 몰렉스 전원

케이블을 이 커넥터에 연결하 십시오.

(4 편 PCIE_PWR2)

(1페이지,34번항목참조)

+12V DETECT

HDD 세이버 커넥터

(4 핀 SATA_PWR_1)

(1 페이지,23 번 항목 참조)

HDD의 전원 상태를 관리하려

면 HDD 세이버 케이붙을 이 커넥터에 연결하십시오.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,33번항목참조)

이 COM1 헤더는 시리얼

포트 모듈을 지원합니다

1.5 스마트 스위치

마더보드에는 스마트 스위치 네 개가 탑재되어 있습니다: 전원 스위치, 리셋 스위치, CMOS 초기화 스위치 및 BIOS 선택 스위치 한 개. 이 스위치들로 시스템을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 다른 BIOS 로부팅할 수 있습니다.

전원 스위치

(PWRBTN)

(1페이지,26번항목참조)

전원 스위치로 시스템을 빨리 커거나 끝 수 있습니다.

리셋 스위치

(RSTBTN)

(1페이지,27번항목참조)

리셋 스위치로 시스템을 빨리 리셋할 수 있습니다.

CMOS 지우기 스위치

(CLRCBTN)

(4페이지,15번항목참조)

CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끌고 전원 플러그를 빼는 경우에 만 작동합니다.

BIOS 선택 스위치

(BIOS_SEL1)

(1페이지,28번항목참조)

BIOS 선택 스위치로 시스템을 BIOS A 또는 BIOS B 에서 부팅 할 수 있습니다.

이 마더보드는 두 개의 BIOS 침, 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑재하여 시스템의 안전 및 안정성을 더욱 강화했습니다. 평소에 시스템은 일차 BIOS로 동작합니다. 그러나 일차 BIOS 가 손상될 경우 BIOS 선택스위치를 “B” 위치로 설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다. 그런 다음 UEFI Setup Utility 에서 “Secure Backup UEFI(보안 백업 UEFI)” 를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다. 안전을 위해서, 사용자가 백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다. 사용자는 BIOS LED (BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다.
