KULLANIM KILAVUZU DA-90386 Digitus
Kurulum ve montaj işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyanya ilişkin sorularınız olursa lütfen destek için bolgentzdeki dağılıçıyla iletişime geçin.
DIKKAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayla sonuçlanacak dengesizliğe neden olabilir.
Destekler, montaj talimatlarında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
Güvenik tertibati ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
• Bu ürün ahşap, beton veya tugla duvarlara monte edilmek üzere tasarlanmıştır.
- Desteklevici yüzeyin, ekipmanın ve talılı tüm donanım ve parcaların toplam azırlığını emniyetli şekilde desteklediğinden emin olun.
Ürünle birlikte verilen montaj vidalarını kullanın ve montaj vidalarını AŞIRI ŞEKİLDE SIKMAYIN.
- Bu ürün, yutulduklarında boğulma tehlikesine neden olabilecek küçük parçalara sahiptir. Bu parçaları çocukardan uzak tutun.
• Bu ürün sadece iç mekanda kullanılmak üzere tasarlanmıştır. Bu ürün dış mekanda kullanılması, ürün arızasına ve kişisel yaralanmaya noden olabilir.
ÖNEMLİ: Montaj isleminden önce parça kontrol listesine göre tüm parçalara sahip olduğunuzdan emin olun.
Herhangi bir parça eksik veya hatalıysa değiştirmek üzere bölgenizdeki dağılıcıyla iletişime geçin.
KORUYUCU BAKIM: Dağlantı parçasının sağlam olduğunu ve kullanılmasının güvenli olduğunu düzenli aralıklarda kontrol edin (en az her üç ayda bir).
AUFBAU
TR Kurulum ve montal işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyarıya ilişkin sorularınız olursa lütfen destek için bölgenizdeki dağılıçıyla İletişime geçin.
DIKKAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayı sonuçlanacak dengesizlige neden olabilir.
- Destekler, montaj talimatlarında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
• Gövenlik tertibatı ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
Bu ürün ahşap, beton veya tugla duvarlara monte edilmek üzere tasarlanmıştır.
- Destekleyici yüzeyin, ekipmanın ve takılı tüm donanım ve parçaların toplam ağırlığını emmiyelli şekilde desteklediginden ermin olun.
• Ürünle birlikte verilen montai vidalarını kullanın ve montai vidalarını ASIRI SEKİLDE SIKMAYIN.
• Bu jirün, yutulduklarında bhäulma teblikesine peden olabilircek kiçük parcalara sabintir. Bu parcalan coguklardan uzak tutum
• Ru ürün sadece ic melkanda kullanılmak üzere tasarlanmıştır. Ru ürün dis melkanda kullanılması, ürün arızasına ve kisisel varalanmava neden olabilir.
ÖNEMLİ: Montai isleminden önce parça kontrol listesine göre tüm parcalara zahip olduğunuzdan emin olun.
Herhangi bir parça eksik veya hatalıysa değiştirmek üzere bölgenizdeki dağılıçıyla iletisime gecin.
KORUYUCU BAKIM: Bağlantı parçasının sağlam olduğunu ve kullanılmasının güvenli olduğunu düzenli aralıklarda kontrol edin fen az her üç ayda birt.
INSTALLATION
Kurulum ve montaj işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyarıya ilişkini sorulanmış olursa lütfen destek için bolgentzdeki dağılıçıyla iletişime geçin.
DIKKAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayla sonuçlanacak dengesizliğe neden olabilir.
Destekler, montaj talimatlarında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
Güvenik tertibati ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
- Bu ürün ahşap, beton veya tugla duvarlara monte edilmek üzere tasarlanmıştır.
- Desteklevici yüzeyin, ekipmanın ve talılı tüm donanım ve parcaların toplam azırlığını emniyetli şekilde desteklediğinden emin olun.
Ürünle birlikte verilen montaj vidalarını kullanın ve montaj vidalarını AŞIRI ŞEKİLDE SIKMAYIN.
- Bu ürün, yutulduklarında boğulma tehlikesine neden olabilecek küçük parçalara sahiptir. Bu parçalan çocuklardan uzak tutun.
• Bu ürün sadece iç mekanda kullanılmak üzere tasarlanmıştır. Bu ürün dış mekanda kullanılması, ürün arızasına ve kisisel yaralanmaya neden olabilir.
ÖNEMLİ: Montaj isleminden önce parça kontrol listesine göre tüm parçalara sahip olduğunuzdan emin olun.
Herhangi bir parça eksik veya hatalıysa değiştirmek üzere bölgenizdeki dağılıcıyla iletişime geçin.
KORUYUCU BAKIM: Dağlantı parçasının sağlam olduğunu ve kullanılmasının güvenli olduğunu düzenli aralıklarda kontrol edin (en az her üç ayda bir).
INSTALLAZIONE
TR Kurulum ve montaj işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyarıya ilişkin sorulannız olursa lütfen destek için bölgenizdeki dağı tıcıyla iletişime geçin.
DikkAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayla sonuçlanacak dengesizliğe neden olabilir.
Destekler, montaj talimatlanında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
Güvenik tertibati ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
• Bu ürün ahsap, beton vycva tuyla duvarlara monte edilmek üzere tasarlanmistr.
Destekleviri vizevin, skinmanın ve talı tüm donanım ve narrarın tonlam airlümlı emniivelli sekilde desteklediğinden emin alun.
Ürünle birlikte verilen montai vidalarını kullanın ve montai vidalarını ASIRI SEKİLDE SIKMAYIN.
• Bu lirün, vutulduklarında boğulma tehlikesine neden olaplıcesek küçük parcalara sahiptir. Bu parcalan çocuklardan uzak tutun.
- Ru lirün sadere ir mekanda kullanılmak übere taşarlanmıştır. Ru lirün dis mekanda kullanılması, lirün arızasına ve kisisel varalanmava neden olabilir.
ÖNEMLI: Montsüklominden önsa norsa kontrol listeringö röro tüm parcolara cahin okluflunurdan esmln plus
ONEMCI: Montajışlenindeh önce parça kontrömltesine göre cüml parçalıla sanıp olduğunduzdan Herhangi bir parça eksik veya hataliya değiştirmek üzere bölgenizdeki dajıtıcıyla ileti:sime gecin.
KORUYUCU BAKIM: Bağlantı parçasının sağlam olduğunu ve kullanımasının güvenli olduğunu düzenli aralıklarda kontrol edin (en az her üç ayda bir).
INSTALACIÓN
TR Kurulum ve montal işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyarıya ilişkin sorularınız olursa lutfen destek için bölgenizdeki dağıtıcıyla iletişime geçin.
DIKKAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayı sonuçlanacak dengesizlige neden olabilir.
- Destekler, montaj talimatlarında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
• Gövenlik tertibati ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
Bu ürün ahşap, beton veya tugla duvarlara monte edilmek üzere tasarlanmıştır.
- Destekleyici yüzeyin, ekipmanın ve takılı tüm donanım ve parçaların toplam ağırlığını emmiyelli şekilde desteklediginden ermin olun.
• Ürünle birlikte verilen montai vidalarını kullanın ve montai vidalarını ASIRI SEKILDE SIKMAYIN.
• Bu ürün, yutulduklarında boğulma tehlikesine neden olabilecek küçük parcalara sahiptir. Bu parcalan çocuklardan uzak tutun.
Bu ürün sadece iç melanda kullanılmak üzere tasarlanmıştır. Bu ürün dış melanda kullanılması, ürün arızasına ve kişisel yaralanmaya neden olabilir.
ÖNEMLİ: Montai isleminden önce parça kontrol listesine göre tüm parcalara sahip olduğunuzdan emin olun.
Herhangi bir parça eksik veya hatalıysa değiştirmek üzere bölgenizdeki dağılıçıyla iletisime gecin.
KORUYUCU BAKIM: Bağlantı parçasının sağlam olduğunu ve kullanılmasının güvenli olduğunu düzenli aralıklarda kontrol edin fen az her üç ayda birt.
INSTALACJA

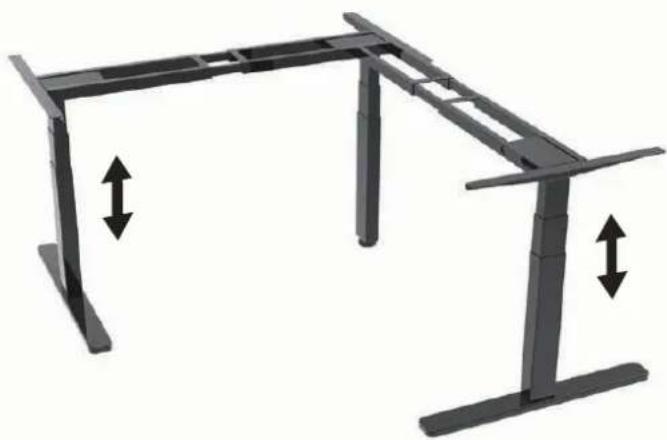

Elektrikli yüksekliği durma/oturma pozisyonuna göre ayarlanabilir çalışma masası 90° açılı (L-şeklinde)
Hızlı Kurulum Kılavuzu
DA-90386
| A | M5×16 vida(2 adet fazladan) | 27 adet | |
| B | M6×12 vida(2 adet fazladan) | 48 adet | |
| C | Mobilyaa keçesi | 5 adet | |
| D | Bağlantı plakası | 1 adet | |
| E | M6×35 vida | 6 adet | |
| F | S=4mm | 1 adet |
ÜRÜN TANITIMI
Yükseklik:
60-125cm
Ağırlık:
120 kg'a kadar
Renk:
beyaz
Masa Parçaları
| 1. Yar | Plakalar |  | 3 adet | |
| 2. Ayaklar |  | 2 adet | ||
| 3. | Bağlama çubukları |  | 4 adet | |
| 4. | Masanın ayakları |  | 3 adet | |
| 5. | Bağlantı hatları |  | 3 adet | |
| 6. iskelet 1 |  | 3 adet | ||
| 7. Kontrol |  | 1 adet | ||
| 8. | Güç Kablosu |  | 1 adet | |
| 9. | Masa aparatı bağlantı aparatı |  | 2 adet | |
 | İskâlatât | |||
 | Kontedelşanan | |||
 | Mažadetü ( | |||
(dahil depil
Köse masaları için tasarlanmış tamamı çelik konstrüksiyon ve sağlam 3 ayaklı destek sistemi. Tavsiye edilen masa üstü ölçüleri: Ana masa uzunluğu 130cm ila 200cm, dönüş masası uzunluğu 80 cm ila 150 cm, derinlik 70 ila 90 cm. Sistemin içinde dahili çoklu motorlar ve saniyede 1 inç kaldırma hızına sahip olan kaldırma mekanizması, çalışma ortamınızda yumuşak ve sessiz bir yükseklik geçişi sağlar. Teleskopik bir yükseklik ayar çubuğu, sadece kontrol paneline basmak suretiyle saniyeler içinde oturma pozisyonundan ayakta çalışma pozisyonuna geçmenize olanak sağlar. 4 hafızaya alınmış pozisyon ve yoğun iş gününüzde durmak veya oturmak istediğiniz zamanlarda kullanıcıının kişiselleştirebileceği yükseklik ayarları ile birlikte gelir. Çarpsma önleyici sensör, masanızın altında kalan herhangi bir engele çarptığında veya örneğin kablolar tamamen uzayamayacak kadar kısa olduğunda otomatik olarak durur.

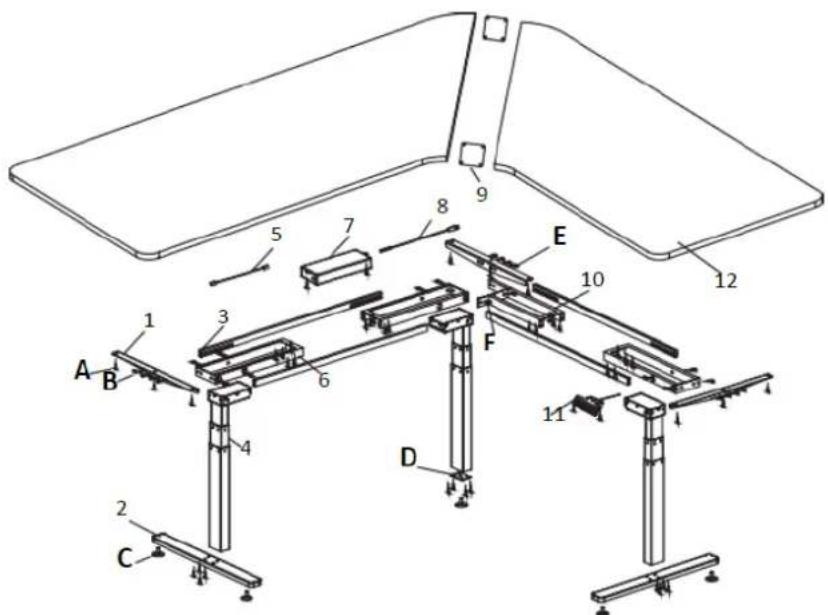

PAKETE DAHİL OLAN PARÇALAR

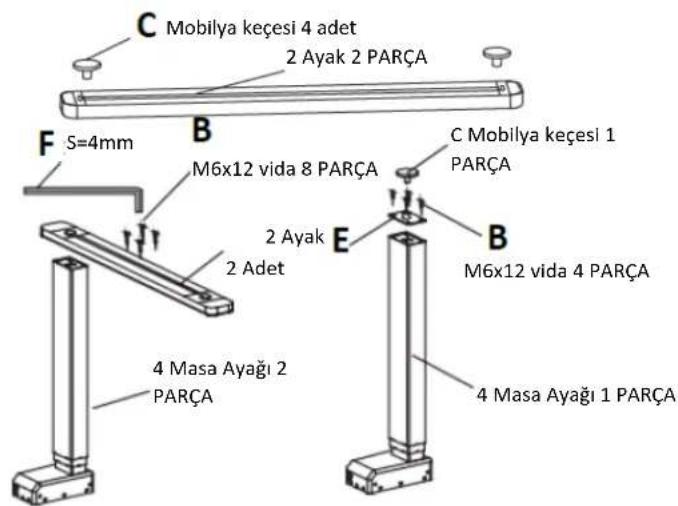

① Ayar ayağını (C) ayaklara (2) takın, masa ayağını (4) ayaklara (2) bağlayın ve vidayı (B) anahtarla (F) sıkın. Ayar ayağını (C) Bağlantı plakasına (D) vidalayın. Bağlantı plakasını (E) masa ayağı 2'ye yerleştirin ve vidayla (B) sıkın.


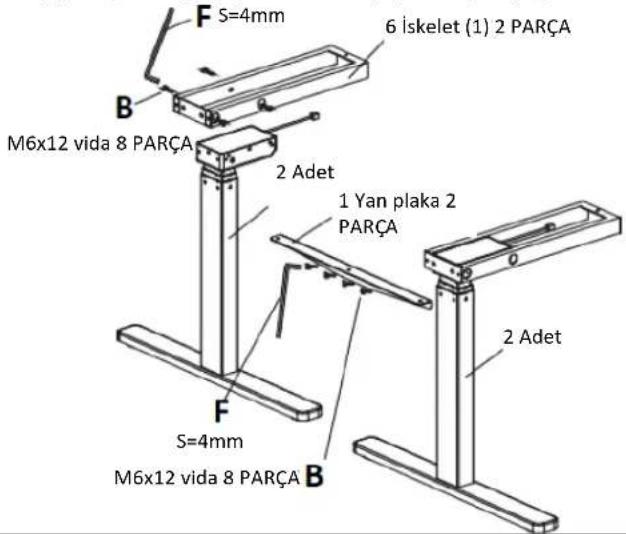

F S=4mm 6 İskelet (1) 2 PARÇA B M6x12 vida 8 PARÇA 2 Adet 1 Yan plaka 2 PARÇA F S=4mm M6x12 vida 8 PARÇA B 2 AdetUYARI MESAJLARI
TR Kurulum ve montal işlerine başlamadan önce kullanma kılavuzunun tamamını okuyun. Herhangi bir talimat veya uyarıya ilişkin sorularınız olursa lütfen destek için bölgenizdeki dağılıçıyla İletişime geçin.
DIKKAT: Belirtilen nominal ağırlıklardan daha ağır ürünlerle kullanmak, muhtemel yaralanmayı sonuçlanacak dengesizlige neden olabilir.
- Destekler, montaj talimatlarında belirtildiği gibi takılmalıdır. Yanlış montaj hasara veya ciddi kişisel yaralanmaya neden olabilir.
• Gövenlik tertibatı ve uygun aletler kullanılmalıdır. Bu ürün, sadece uzman kişiler tarafından monte edilmelidir.
Bu ürün ahşap, beton veya tugla duvarlara monte edilmek üzere tasarlanmıştır.
- Destekleyici yüzeyin, ekipmanın ve takılı tüm donanım ve parçaların toplam ağırlığını emniyelli şekilde desteklediginden ermin olun.
• Ürünle birlikte verilen montai vidalarını kullanın ve montai vidalarını ASIRI SEKILDE SIKMAYIN.
• Bu ürün, yutulduklarında boğulma tehlikesinc neden olabilecek küçük parcalara sahiptir. Bu parcaları çocuklardan uzak tutun.
• Bu ürün sadece iç melanda kullanılmak üzere tasarlanmıştır. Bu ürün dış melanda kullanılması, ürün arızasına ve kişisel yaralanmaya neden olabilir.
ÖNEMLİ: Montai isleminden önce parça kontrol listesine göre tüm parcalara sahip olduğunuzdan emin olun.
Herhangi bir parça eksik veya hatalıysa değiştirmek üzere bölgenizdeki dağılıçıyla iletisime gecin.
KORUYUCU BAKIM: Bağlantı parçasının sağlam olduğunu ve kullanılmasının güvenli olduğunu düzenli aralıklarda kontrol edin fen az her üç ayda birt.
KURULUM

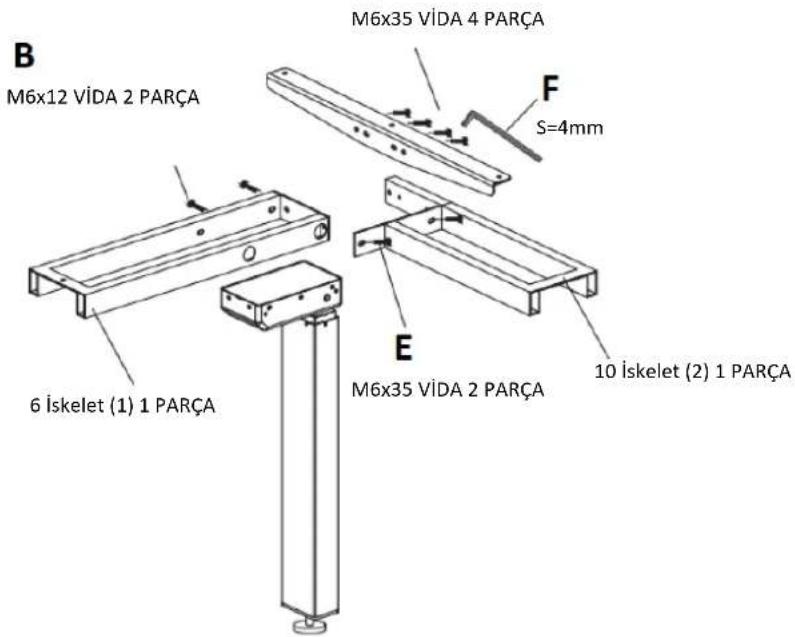

③ İskelet 1'i (6) vidalarla (B) sabitleyin İskelet 2'yi (10) vidalarla (E) sabitleyin Yan plakayı (1) vidalarla (E) sabitleyin
E


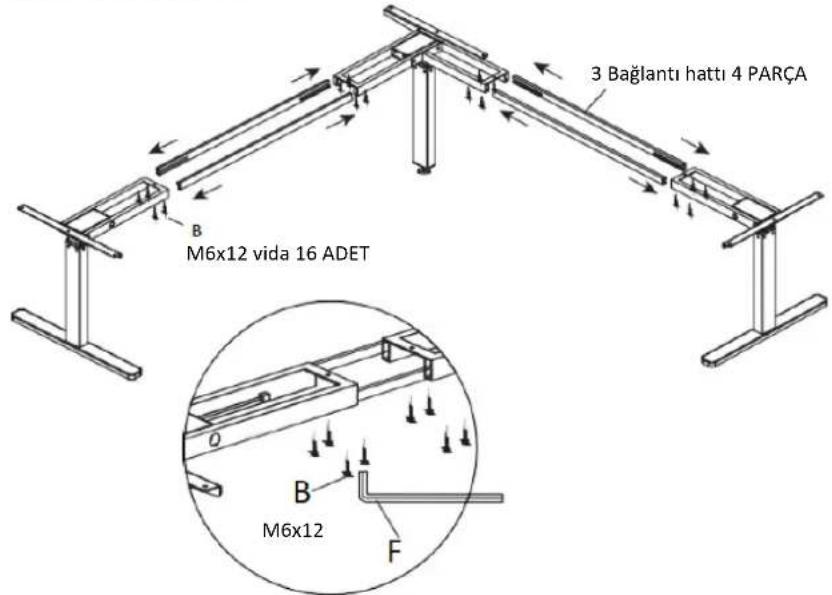

3 Bağlantı hattı 4 PARÇA B M6x12 vida 16 ADET B M6x12 F⑤ Masa üstünü (12) iki yan plakaya vidalarla (A) sabitleyin


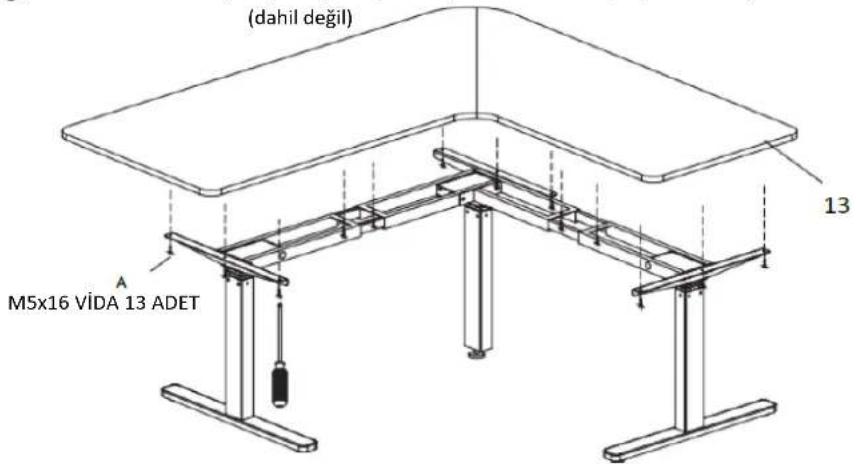

(dahil değil) 13 A M5x16 VİDA 13 ADET⑥ Kontrol kutusunu (7) masa üstünün altına (12) vidalarla (A) sabitleyin. Kontrol panelini (11) masa üstünün altına yerleştirmek için vidaları (A) kullanın. 2 masa aparatını bağlantı aparatına bağlayın (9).


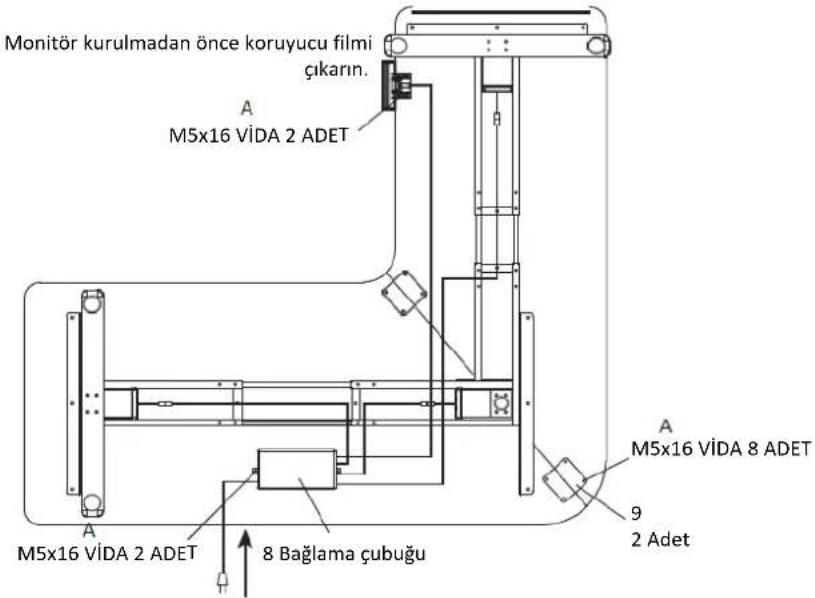

Monitor kurulmadan önce koruyucu filmi çikarın. A M5x16 VİDA 2 ADET A M5x16 VİDA 2 ADET 8 Bağlama çubuğu A M5x16 VİDA 8 ADET 9 2 Adet
| Basın ve gerçek yüksekliği görüntüleyin | |
| Basın ve gerçek yüksekliği görüntüleyin | |
| 1 görünene kadarbasılı tutun, düğmeyi bırakın, karşılık gelen yüksekliğe ulaşır ve geçerli konumu görüntüler. | |
| 2 görünene kadarbasılı tutun, düğmeyi bırakın, karşılık gelen yüksekliğe ulaşır ve geçerli konumu görüntüler. | |
| 3 görünene kadarbasılı tutun, düğmeyi bırakın, karşılık gelen yüksekliğe ulaşır ve geçerli konumu görüntüler. | |
| 4 görünene kadarbasılı tutun, düğmeyi bırakın, karşılık gelen yüksekliğe ulaşır ve geçerli konumu görüntüler. | |
| Kaydet düğmesi, yüksekliği kaydetme fonksiyonu için kullanılır. | |
| Hafızadaki pozisyon | basıldıktan sonra arayüz yanıp söner ve bellek konumunu ayarlar, H1 görünene kadarbasın, düğmeyi bırakın ve geçerli konumu görüntüler. |
| Sifırla | E2 durumunda veya temel yükseklik pozisyonundayken, 5 saniye boyuncabasılı tutun, RES'i görüntüleyin ve basmaya devam edin, böylece yükseklik en düşük seviyeye geri döner, sıfırlanır ve temel yüksekliği gösterir. |
| Koruma modu (otomatik kilit ekranı modu) | |
| Aşırı isınma koruması | Sıcak: 2 dakika boyunca çalıştığında alarm verir, 18 dakika dinlendikten sonra otomatik olarak silinir. |
| Sensörsüz alarm | E1: Motor hall etkisi sensörü tespit edilemediğinde alarm verir; sıfırladıktan veya yeniden başlatıktan sonra silin. |
| Aşırı yük | E2: Çalışırken aşırı yük alarmı, 3 saniye sonra otomatik olarak silin; çalışırken |
| koruması | aşırı yük alarmı, sıfırladıktan veya yeniden başlattıktan sonra silin. |
| Geri tepme koruması | E02: Çalışırken ters sıkıştırma anında alarm verir; geri tepme 4cm olduktan sonra otomatik olarak silinir; veya geri tepme sırasında silmek için herhangi bir tuşa basın. |
| Aşırı gerilim alarmı | E03: Voltaj limit değerden yüksek olduğunda alarm verir, voltaj ayarlanan değere düştükten sonra otomatik olarak silinir. |
| Düşük voltaj alarmı | E05: Voltaj sınır değerden düşük olduğunda alarm verir; voltaj ayarlanan değerden yüksek olduğunda otomatik olarak silinir. |
| Dengede sorun alarmı | E06: Sol ve sağ bacak arasındaki yükseklik farkı belirlenen değeri aştığında alarm verir, yeniden başlattıktan sonra silin. |
| Hasar koruması | Motor hatları veya manuel kontrol hatları çıkarıldığında veya yanlışlıkla bağlantısı kesildiğinde durur ve koruma durumuna geçer; yeniden bağlandıktan ve alarm durdurulduktan sonra normale döner. |
| Metrik ve İngiliz ölçü birimleri dönüşümü | 3 saniye boyunca basılı tutulursa --- görüntülenir, M düğmesi bırakılıp0 görünene kadar basın, düğmeyi bırakın ve geçerli yüksekliği görüntüler.(Metrik birim) |
| 3 saniye boyunca basılı tutulursa --- görüntülenir, M düğmesi bırakılıp1 görünene kadar basın, düğmeyi bırakın ve geçerli yüksekliği görüntüler.(İngiliz birim) | |
www.assmann.com | ASSMANN Electronic GmbH | Auf dem Schüffel 3 | 58513 Lüdenscheid | Germany
