MANUAL DE USUARIO DA-90386 Digitus

Lea todo el manual de instrucciones antes de comenzar la instalación y ensamble de la unidad. Si tiene alguna inquietud con respecto a las instrucciones o advertencias, comuníquese con su distribuidor local.

PRECAUCIÓN: utilizar con productos de mayor peso al indicado en los límites de peso podría ocasionar inestabilidad y posibles heridas personales. - Los soportes deben acoplarse tal como se indica en las instrucciones de ensamble. Una incorrecta instalación podría ocasionar daños y serías heridas personales. - Utilice las herramientas y equipo de seguridad adecuados. Este producto solo debe ser instalado por profesionales. - Este producto está diseñado para instalaciones en paredes de madera sólida, concreto sólido o bloques. - Asegúrese de que la superficie de fijación sostenga de manera segura el peso total del equipo y todos sus componentes y hardware. - Utilice los tornillos de ensamble suministrados y NO aplique demasiada tensión a los tornillos. - Este producto contiene piezas pequeñas que representan un riesgo de asfia. Mantenga estas piezas fuera del alcance de los niños. - Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría ocasionar fallas y heridas personales.

IMPORTANTE: Asegúrese de que haya recibido todas las piezas según la lista de verificación de componentes para la instalación. Si falta alguna de las partes, o está duñada, comuniquese con su distribuidor. MANTENIMIENTO: Comprucio periódicamente que el soporte esté asegurado y listo para usar (al menos cada tres meses).

ES Lea todo el manual de instrucciones antes de comenzar la instalación y ensamble de la unidad. Si tiene alguna inquietud con respecto a las instrucciones o advertencias, comuniquese con su distribuidor local.

PRECAUCIÓN: utilizar con productos de mayor peso al indicado en los límites de peso podría ocasionar instabilidad y posibles heridas personales.

Los soportes deben acoplarse tal como se indica en las instrucciones de ensamble. Una incorrecta instalación podría ocasionar daños y serías heridas personales.

- Odlice las herramientas y equipo de seguridad adecuados. Este producto solo debe ser instalado por profesionales. - Lista producto está diseñado para instalaciones en paredos da madera sólida, coquete sólido o blasquer.

Este producto esta diseñado para instalaciones en paredes de madera sonda, concreto solido o bloques.

Asegúrese de que la superficie de lijación sostenga de manera segura el peso total del equipo y todos sus componentes y hardware.

- Oluice los torrinos de enamble suministrados y NO spique demás tensión 5 los torrinos. - Esta producto contiene piezas pequeñas que representan un silojo de artuía. Montango este

Este producto contiene piezas pequeñas que representan un mesgo de asixia. Mamelenga estas piezas fuera del alcance de los niños. Este producto está diseñado para uso en interiores solamento. Utilizar este producto en exteriores podría acogionar fellas y horidas

Este producto esta diseñado para uso en interiores solamente. Oulizar este producto en exteriores poina ocasionar tallas y hieridas personales. IMPORTANTE: A comissero de que haya recibido todas las piezas según la lista de verificación de componentas para la instalación

IMPORTANTE: Asegúrese de que haya recibido todas las piezas sejam la lista de verificación de componentes para la instalación. Si falta alguna de las partes, o está dañada, comunigúneo con su distribuidor.

MANTENIMIENTO: Compruebe periódicamente que el sogarle este asegurado y listo para usar (al menos cada tres meses).

Lea todo el manual de instrucciones antes de comenzar la instalación y ensamble de la unidad. Si tiene alguna inquietud con respecto a las instrucciones o advertencias.

comuniquese con su distribuidor local.

PRECAUCIÓN: utilizar con productos de mayor peso al indicado en los límites de peso podría ocasionar inestabilidad y posibles heridas personales.

Los soportes deben acoplarse tal como se indica en las instrucciones de ensamble. Una incorrecta instalación podría ocasionar daños y serias heridas personales.

• Utilice las herramientas y equipo de seguridad adecuados. Este producto solo debe ser instalado por profesionales.

- Este producto está diseñado para instalaciones en paredes de madera sólida, concreto sólido o bloques.

- Asemirese de que la superficie de filación sostenza de manera segura el neso total del equipo y todos sus componentes y hardware

• Utiliza los tornillos de ansamble suministrados y NO anlque domasiela torsión a los tornillos.

Es la mencha de alfana elter, monolase una conocabla un clava de alfuta. Maunias ales elter finera dal alonca da las altes

Este producto contiene plazas pequembia que representan un riesgo de la mira. Mintenga cadas plazas ruchir detallante de los niños. Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría ocasionar fallas y heridas personales.

IMPORTANTE: Asegúrese de que haya recibido todas las piezas según la lista de verificación de componentes para la instalación. Si falta alguna de las partes, o está duñada, comuniquese con su distribuidor. MANTENIMIENTO: Comprucio periódicamente que el soporte esté asegurado y listo para usar (al menos cada tres meses).

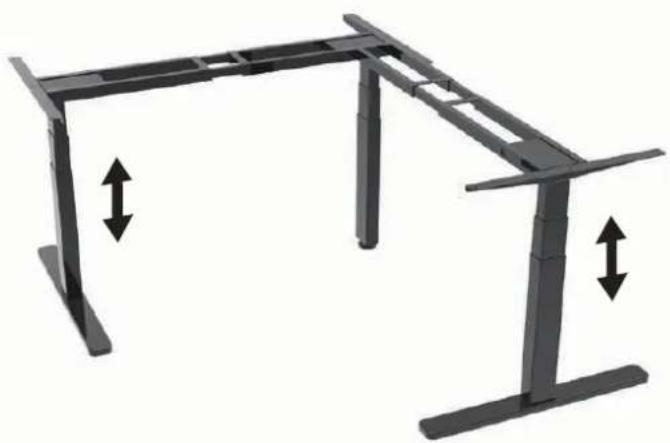

Estructura eléctrica ajustable en altura para escritorio de bipedestación en forma de ángulo de 90° (en forma de L)

Guía de instalación rápida

DA-90386

Entrada de alimentación 110-240 V Velocidad max. 25 mm/s Ruido de movimiento <55 db

PRECAUCIÓN: NO EXCEDA EL PESO MÁXIMO MENCIONADO. ¡PUEDEN PRODUCIRSE LESIONES GRAVES O DAÑOS MATERIALES!
TORNILLOS/SUJECIONES (BOLSA)

A	Tornillos M5×16(2 unidadesadicionales)		27unidades
B	Tornillos M6×12(2 unidadesadicionales)		48unidades
C	Almohadillas paralos pies		5unidades
D	Placa de conexión		1 unidad
E	Tornillos M6×35		6unidades
F	S = 4 mm		1 unidad

Altura:

60-125

Peso: hasta 120 kg 8. Cable de

Color:

blanco

3

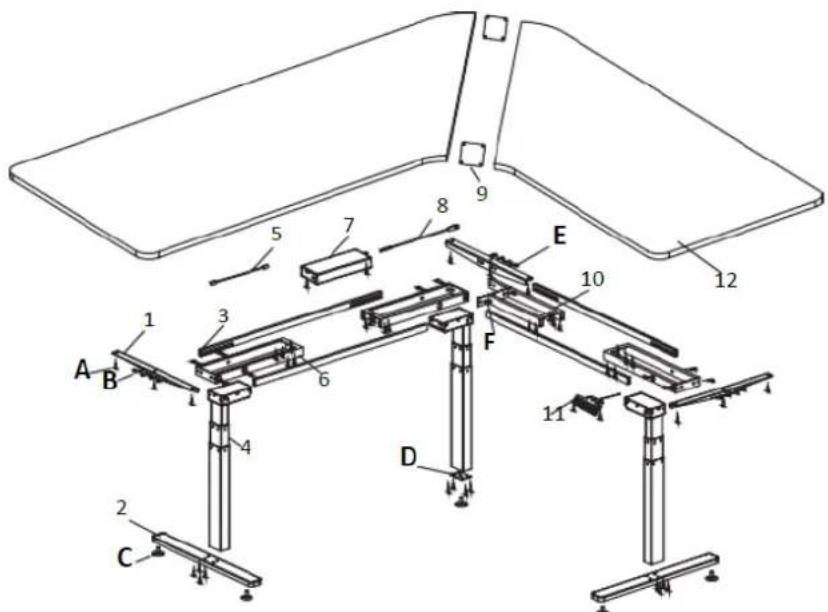

Piezas del escritorio

1. Placas laterales		3 unidades
2. Pies		2 unidades
3. Varillas de conexión		4 unidades
4. Patas de la mesa		3 unidades
5. Líneas de conexión		3 unidades
6. Estructuras 1		3 unidades
m	a de	doubridad
		1 unidad
	9. Tablero deconexiones	[3HTS]
10. Estructuras 2		1 unidad
11. Panel decontroladores		1 unidad
12. Escritorio (noincluido)		2 unidades

Estructura de acero y resistente sistema de soporte de 3 patas adaptado para escritorios de esquina grandes. Tamaño de tablero de mesa recomendado: Longitud de la mesa principal de 130 a 200 cm, longitud de la mesa de esquina de 80 a 150 cm, profundidad de 70 a 90 cm. El mecanismo de elevación accionado por motores múltiples internos ocultos y la velocidad de elevación de 2,5 cm (1 pulgada) por segundo crea una transición de altura suave y silenciosa para su lugar de trabajo. Una barra de ajuste de altura telescópica le permite pasar de estar sentado a estar de pie en segundos con solo presionar el panel de control. 4 posiciones memorizadas, permite configurar de forma personalizada la altura deseada para que el usuario permanezca de pie o sentado durante la ajetreada jornada. El sensor anticolisión se detiene automáticamente cuando golpea los obstáculos que están debajo de su escritorio o cuando, por ejemplo, los cables son demasiado cortos para extenderse por completo.

▶ PIEZAS INCLUIDAS

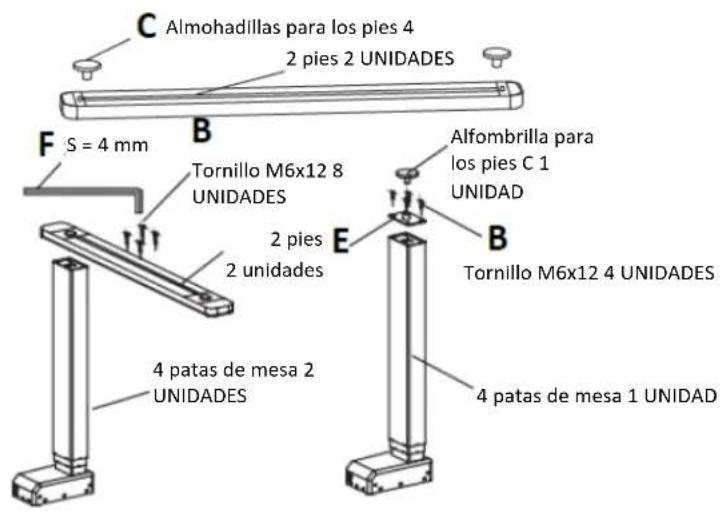

① Fije el pie de ajuste (C) a los pies (2), conecte la pata de la mesa (4) a los pies (2) y apriete el tornillo (B) con la llave (F). Atornille el pie de ajuste (C) a la placa de conexión (D). Coloque la placa de conexión (E) en la pata de la mesa 2 y apriétela con el tornillo (B).

C Almohadillas para los pies 4 2 pies 2 UNIDADES F S = 4 mm B Tornillo M6x12 8 UNIDADES 2 pies 2 unidades E Alfombrilla para los pies C 1 UNIDAD B Tornillo M6x12 4 UNIDADES 4 patas de mesa 2 UNIDADES 4 patas de mesa 1 UNIDAD

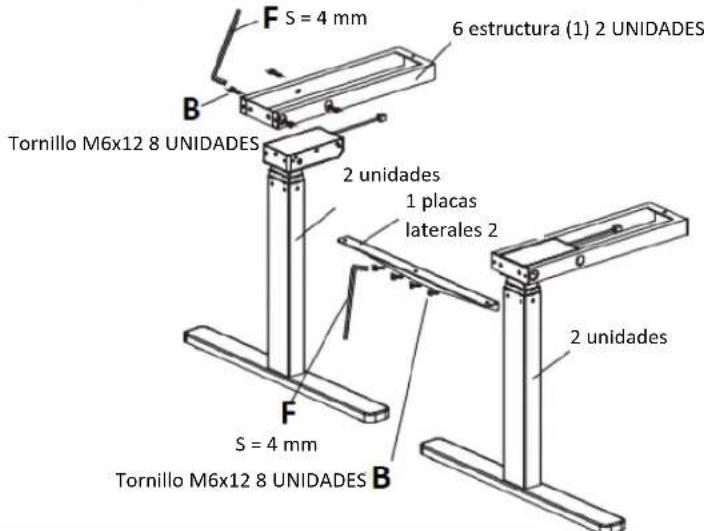

② Monte la estructura 1 (6) y use la llave (F) para bloquear el tornillo (B), fije el panel lateral (1) a la estructura (6) con el tornillo (B).

F S = 4 mm 6 estructura (1) 2 UNIDADES B Tornillo M6x12 8 UNIDADES 2 unidades 1 placas laterales 2 F S = 4 mm Tornillo M6x12 8 UNIDADES B 2 unidades

ADVERTENCIAS GENERALES

Lea todo el manual de instrucciones antes de comenzar la instalación y ensamble de la unidad. Si tiene alguna inquietud con respecto a las instrucciones o advertencias, comuniquíese con su distribuidor local.

PRECAUCIÓN: utilizar con productos de mayor peso al indicado en los límites de peso podría ocasionar inestabilidad y posibles heridas personales. - Los soportes deben acoplarse tal como se indica en las instrucciones de ensamble. Una incorrecta instalación podría ocasionar daños y serías heridas personales. - Utilice las herramientas y equipo de seguridad adecuados. Este producto solo debe ser instalado por profesionales. - Este producto está diseñado para instalaciones en paredes de madera sólida, concreto sólido o bloques. - Asocúrese de que la superficie de fijación sostenga de manera segura el peso total del equipo y todos sus componentes y hardware. - Utilice los tornillos de ensamble suministrados y NO aplique demasiada tensión a los tornillos. - Este producto contiene piezas pequeñas que representan un riesgo de asíxia. Mantenga estas piezas fuera del alcance de los niños. - Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría ocasionar fallas y heridas personales.

IMPORTANTE: Asegúrese de que haya recibido todas las piezas según la lista de verificación de componentes para la instalación. Si falta alguna de las partes, o está duñada, comuniquese con su distribuidor. MANTENIMIENTO: Comprucio periódicamente que el soporte esté asegurado y listo para usar (al menos cada tres meses).

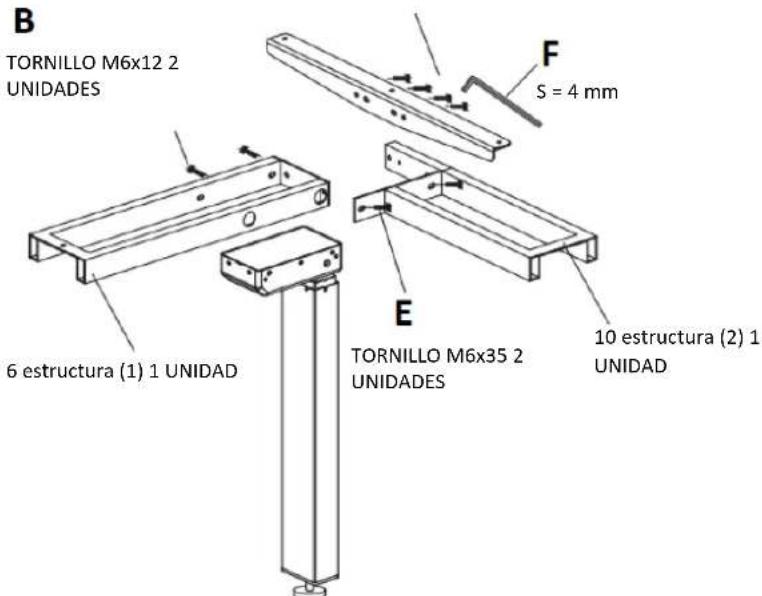

③ Fije la estructura 1 (6) con tornillos (B)

Fije la estructura 2 (10) con tornillos (E)

Fije la placa lateral (1) con tornillos (E)

E
TORNILLO M6x35 4 UNIDADES

B TORNILLO M6x12 2 UNIDADES F S = 4 mm E TORNILLO M6x35 2 UNIDADES 10 estructura (2) 1 UNIDAD 6 estructura (1) 1 UNIDAD

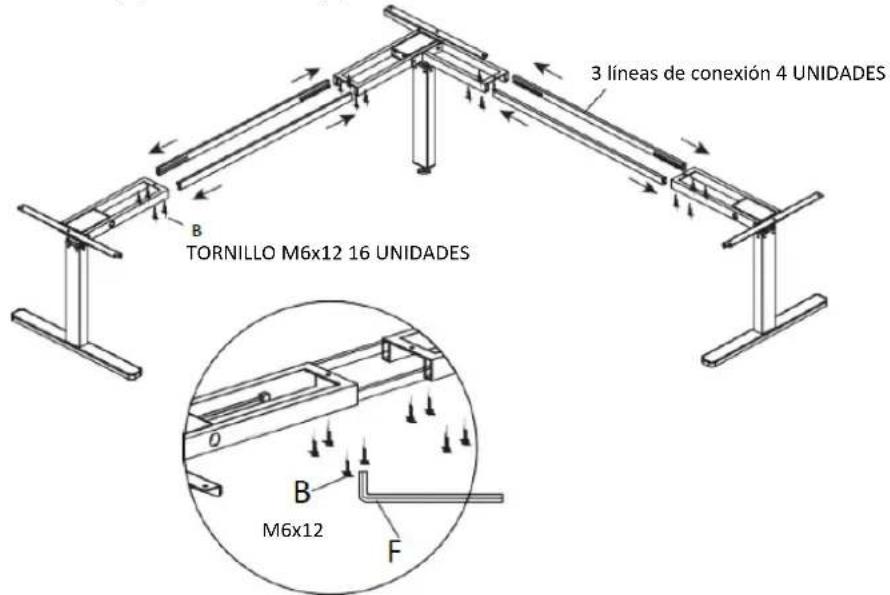

④ Inserte la varilla de conexión (3) en la estructura

Ajuste la distancia según el tamaño de la mesa y luego apriete el

tornillo (B) con la llave (F).

3 líneas de conexión 4 UNIDADES B TORNILLO M6x12 16 UNIDADES O B M6x12 F

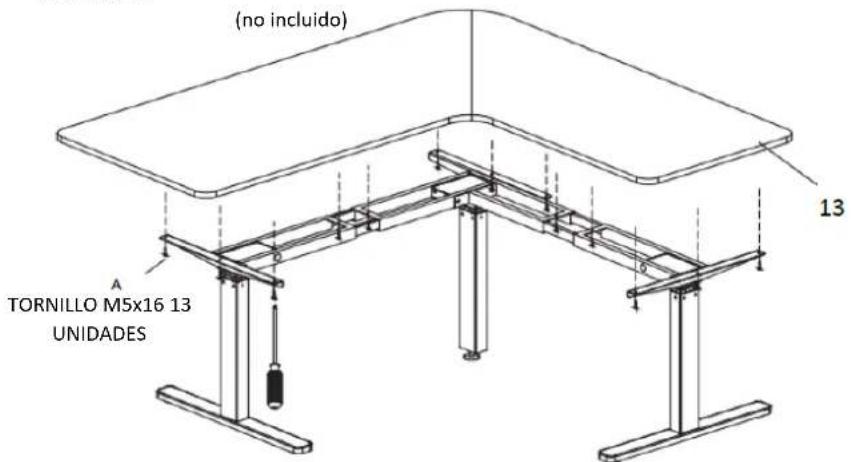

⑤ Monte el escritorio (12) con tornillos (A) en las dos placas laterales

(no incluido) 13 TORNILLO M5x16 13 UNIDADES

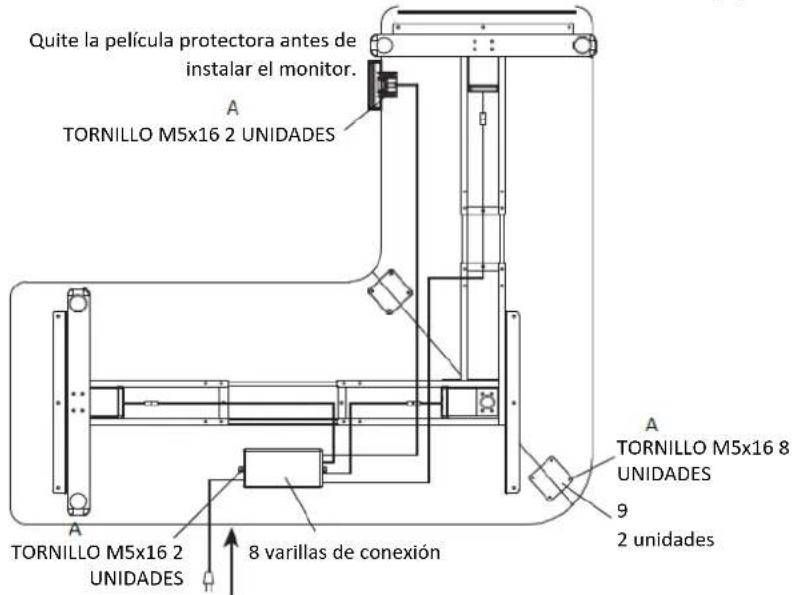

⑥ Instale la caja de control (7) debajo del escritorio (12) con los tornillos (A). Use los tornillos (A) para instalar el panel del controlador (11) debajo del escritorio. Conecte dos tableros de la mesa con el tablero de conexión del tablero de la mesa (9).

Quite la película protectora antes de instalar el monitor. TORNILLO M5x16 2 UNIDADES A TORNILLO M5x16 8 UNIDADES 9 2 unidades A TORNILLO M5x16 2 UNIDADES 8 varillas de conexión

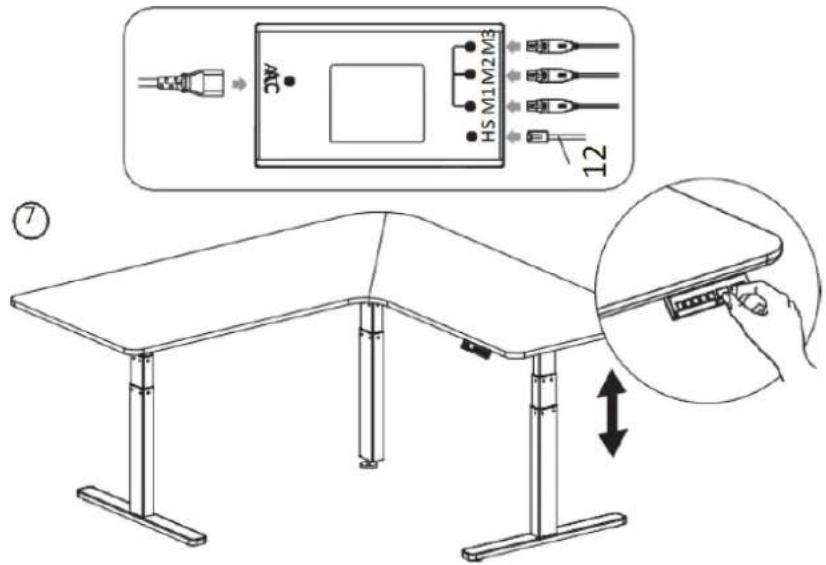

MC HS M1M2M3 12 ⑦

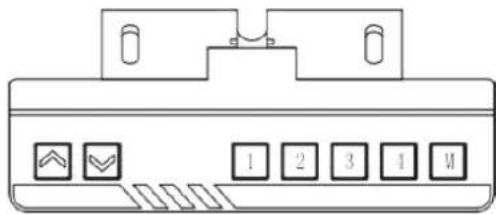

	Pulse y se muestra la altura real
	Pulse y se muestra la altura real
	Pulse hasta que aparezca 1, suelte el botón, se ejecuta hasta la altura correspondiente y muestra la posición actual.
	Pulse hasta que aparezca 2, suelte el botón, se ejecuta hasta la altura correspondiente y muestra la posición actual.
	Pulse hasta que aparezca 3, suelte el botón, se ejecuta hasta la altura correspondiente y muestra la posición actual.
	Pulse hasta que aparezca 4, suelte el botón, se ejecuta hasta la altura correspondiente y muestra la posición actual.
	Botón Guardar, se usa para introducir la función de guardar altura
Posición de memoria	Tras pulsar la interfaz parpadea y establece la posición de la memoria, presione hasta que aparezca H1, al soltar el botón se muestra la altura actual.
Reseteo	En posición E2 o en posición de altura básica, mantenga pulsado durante 5 segundos, aparece RES, manténgalo pulsado, baja hasta la altura más baja y rebota a cierta altura, finaliza el reinicio y se muestra la altura básica.
Modo de protección (modo de pantalla de bloqueo automático)
Protección contra sobrecalentamiento	Caliente: Suena la alarma cuando está en funcionamiento durante 2 minutos; se apaga automáticamente tras reposar 18 minutos.
Alarma sin sensor	E1: Suena la alarma cuando el valor del motor no se puede inspeccionar; se apaga tras pulsar restablecer o al volver a encenderlo.
Protección frente a sobrecarga	E2: Suena la alarma de sobrecarga cuando sube, se resuelve automáticamente tras 3 segundos; suena la alarma de sobrecarga cuando baja, se apaga tras presionar restablecer o volver a encenderlo.
Protección de rebote	E02: Suena la alarma en compresión invertida cuando está en funcionamiento; se apaga automáticamente tras rebotar 4 cm; o presione cualquier botón para apagarla cuando rebote.
Alarma de sobretensión	E03: Suena la alarma cuando el voltaje es más alto que el valor límite, se apaga automáticamente después de reducir el voltaje al valor establecido.
Alarma de baja tensión	E05: Suena la alarma cuando la tensión es inferior al valor límite; se apaga automáticamente después de que el voltaje vuelva a ser más alto que el valor establecido.
Alarma de desnivel	E06: Suena la alarma cuando la diferencia de altura entre la pata izquierda y la derecha supera el valor establecido; se apaga tras volver a encenderlo.
Protección contra roturas	Se detiene o entra en estado de protección cuando las líneas del motor se eliminan o se dañan accidentalmente; vuelve a la normalidad después de reconectarlo y de desactivar la alarma.
Conversión de unidades métricas e inglesas	Mantenga pulsado durante 3 segundos y se mostrará ---, suelte M, pulse hasta que aparezca 0, al soltar el botón se muestra la altura actual. (unidad métrica)
	Mantenga pulsado durante 3 segundos y se mostrará ---, suelte M, pulse hasta que aparezca 1, al soltar el botón se muestra la altura actual. (unidad inglesa)

www.assmann.com | ASSMANN Electronic GmbH | Auf dem Schüffel 3 | 58513 Lüdenscheid | Alemania
