MANUALE UTENTE DA-90386 Digitus

Leggere il manuale di istruzioni per intero prima di cominciare l'installazione e l'assemblaggio. In caso di domande relative alle istruzioni o alle avvertenze, vi preghiamo di contattare il distributore locale per assistenza.

CAUTELA: L'utilizzo combinato con prodotti più pesanti dei pesi indicati potrebbe causare installità e potenziali ferite. - I supporti devono essere collegati secondo le istruzioni di assemblaggio. Un'installazione errata può causare danni e ferite gravi alle persone. - È necessario usarcı un equipaggiamento di sicurezza e strumenti adats. Questo prodotto dov'essere installato da professionisti. - Questo prodotto è progettato per essere installato su parchi in legno, parchi in cemento o parchi in mattoni. - Assicurarsi che l'interfacci di supporto sustenga saldamente il peso combinato dell'equipaggiamento e di tutta la strumentazione e i componenti associati. - Usare le viti di montaggio in dotazioni SENZA AVVITARLE TROPPO SALDAMENTE. - Questo prodotto contiene componenti piccoli che potrebbero causare soffocamento se ingenti per sbaglio. Tenere questi componenti lontano dai bambini. - Questo prodotto dov'essere usato all'interno. L'uso di questo prodotto all'esterno può causare inefficienza e ferite alle persone. IMPORTANTE: Assicurarsi di aver riccvuto tutte le parleti secondo l'elenco in dotazione prima di procedere all'installazione. So qualche componento dovcesse mancare e risultare difettoso, chiamare il distributor locale per una sostituzione, MANUTENZIONE: Verificare che il supporto sia assicurato e saldo a intervali regolari (almeno una volta ogni tre mesi).

Leggere il manuale di istruzioni per intero prima di cominciare l'installazione e l'assemblaggio. In caso di domande relative alle istruzioni o alle avvertenze, vi preghiamo di contattare il distributore locale per assistenza.

CAUTELA: L'utilizzo combinato con prodotti più pesanti dei pesi indicati potrebbe causare instabilità e potenziali ferite.

• I supporti devono essere collegati secondo le istruzioni di assemblaggio. Un'installazione errata può causare danni e fente gravi alle persone.

- E necessario usare un equipaggiamento di sicurezza e strumenti adatti. Questo prodotto dev'essere installato da professionisti.

Questo prodotto e progettato per essere installato su pareti in legno, pareti in cemento o pareti in mattoni.

• Assicurarsiche l'interfaccia di supporto sostenga saldamente il peso combinato dell'equipaggiamento e di tutta la strumentazione e i componenti associati.

- Usare le viti di montaggio in dotazioni SENZA AVVITARLE TROPPO SALDAMENTE

Questo prodotto contiene componenti piccoli che potrebbero causare soffocamento se ingenti per sbaglio. Tenere questi componenti lontano dai bambini.

Questo prodotto deve essere usato all'interno. L'uso di questo prodotto all'esterno può causare inefficienza e tenite alle persone. IMPORTANTE: Al espiola di una parte di una parte di una parte di una parte di una parte di una parte

IMPORTANTE: Assicurarsi di aver ricevuto tutte le parati secondo l'elenco in dotazione prima di procedere all'installazione.

Se qualche componente dovesse mancare o risultare direttoso, chiamare il distributore locale per una sostituzione.

MANOTENZIONE: Verificare che il supporto sia assicurato e saldo a intervami regional (almeno una volta obi in tre mesi).

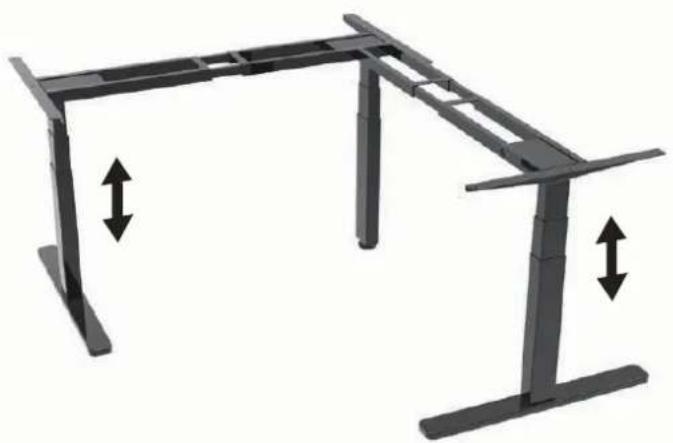

Telaio per scrivania elettrico regolabile in altezza con angolo a 90° (a L) per lavorare in piedi o stando seduti

Guida all'installazione rapida

DA-90386

Ingresso alimentazione 110-240 V Velocità max 25 mm/s Rumore durante il movimento

Portata nominale 120 kg

CAUTELA: NON SUPERARE LA PORTATA NOMINALE INDICATA. PERICOLO DI DANNI ALLE COSE E LESIONI GRAVI ALLE PERSONE!

VITI/DISPOSITIVI DI FISSAGGIO (SACCHETTO)

A	16 viti M5(2 pz. extra)			27pezzo
B	12 viti M6(2 pz. extra)			48pezzo
C	Cuscinetti piedi			5 pezzo
D	Piastra diconnessione			1 pezzo
E	35 viti M6			6 pezzo
F	S=4 mm			1 pezzo

INTRODUZIONE

Altezza:

60-125cm

Peso: fino a 120 kg

1. Cavo alimentazione

Colore:

bianco

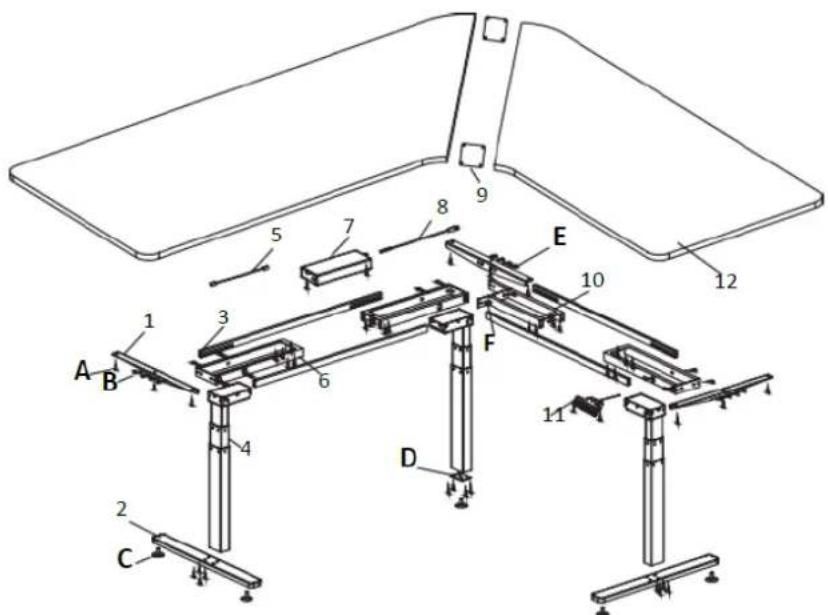

Elementi della scrivania

1. Piaestre laterali		3 pezzo
2. Piedi		2 pezzo
3. Bielle		4 pezzo
4. Gambe della scrivania		3 pezzo
5. Barre di collegamento		3 pezzo
6. Telaio 1		3 pezzo
	7. Cassetta di contro	1 pz.
	9.	1 pz.
		Tavola di cengagempezzo
		10. Telaipz2
		Padrizzo di
		Piatopeziva
	incluso)

controllo

nia (non

Costruzione tutta in acciaio e un robusto sistema di supporto a 3 gambe fatto su misura per grandi scrivania da angolo. Dimensioni consigliate per il piano scrivania: lunghezza del piano principale: 130 cm-200 cm; lunghezza del piano laterale: 80 cm-150 cm; profondità: 70 cm -90 cm. Il meccanismo di sollevamento azionato da motori multipli interni invisibili, e con una velocità di sollevamento di 1" al secondo, consente di modificare l'altezza della postazione di lavoro in modo uniforme e silenzioso. Una barra di regolazione dell'altezza telescopica consente di passare da seduti a in piedi in pochi secondi con la semplice pressione del pannello di controllo. Il sistema è dotato di 4 posizioni memorizzate e impostazioni personalizzabili, che permettono di cambiare altezza e posizione durante la giornata. Il sensore antiurto arresta automaticamente il movimento in caso di urto contro un qualsiasi oggetto lasciato sotto la scrivania o quando, ad esempio, i cavi sono troppo corti per estendere completamente il sistema.

COMPONENTI INCLUSI

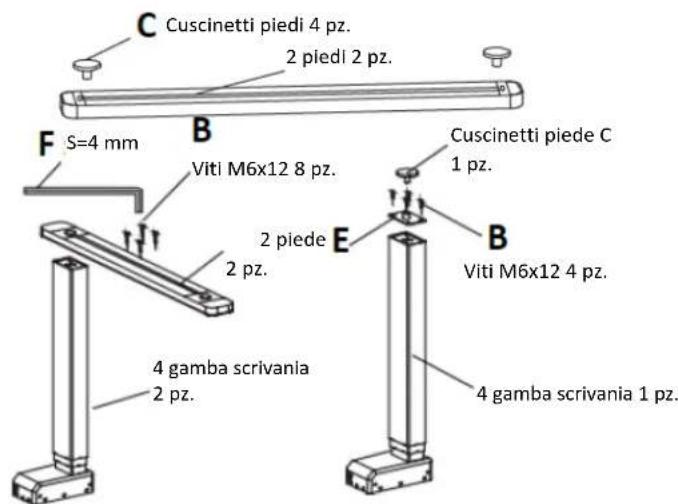

① Fissare il piede regolabile (C) al piede (2), collegare la gamba della scrivania (4) al piede (2), quindi stringere la vite (B) con la chiave esagonale (F). Avvitare il piede regolabile (C) alla piastra di connessione (D). Posizionare la piastra di connessione (E) sulla gamba della scrivania 2 e stringere con la vite (B).

Cuscinetti piedi 4 pz. 2 piedi 2 pz. S=4 mm F B Viti M6x12 8 pz. Cuscinetti piede C 1 pz. 2 piede 2 pz. E B Viti M6x12 4 pz. 4 gamba scrivania 2 pz. 4 gamba scrivania 1 pz.

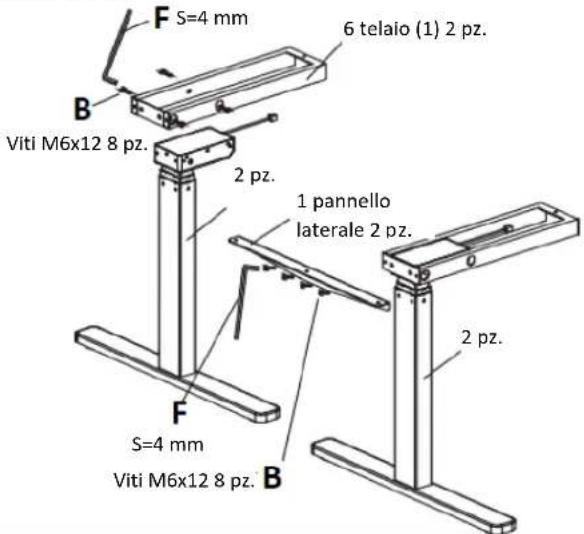

② Montare il telaio 1 (6) e utilizzare la chiave esagonale (F) per stringere la vite (B), quindi fissare il pannello laterale (1) al telaio (6) con la vite (B).

F S=4 mm 6 telaio (1) 2 pz. B Viti M6x12 8 pz. 2 pz. 1 pannello laterale 2 pz. 2 pz. F S=4 mm Viti M6x12 8 pz. B 2 pz.

AVVERTENZE

Leggere il manuale di istruzioni per intero prima di cominciare l'installazione e l'assemblaggio. In caso di domande relative alle istruzioni o alle avvertenze, vi preghiamo

di contattare il distributore locale per assistenza.

CAUTELA: L'utilizzo combinato con prodotti più pesanti dei pesi indicati potrebbe causare instabilità e potenziali ferite.

• I supporti devono essere collegati secondo le istruzioni di assemblaggio. Un'installazione errata può causare danni e ferite cravi alle persone.

• È necessario usare un equipaggiamento di sicurezza e strumenti adatti. Questo prodotto dev'essere installato da professionisti.

- Questo prodotto è progettato per essere installato su pareti in legno, pareti in cemento o pareti in mattoni.

Assicurarsi che l'interfaccia di supporto sostenga saldamente il peso combinato dell'equipaggiamento e di tutta la strumentazione e i componenti associati.

• Usare le viti di montaggio in dotazioni SENZA AVVITARLE TROPPO SALDAMENTE

- Questo prodotto contiene componenti piccoli che potrebbero causare soffocamento se innerti per sbailio. Tenere questi componenti lontano dai bambini.

- Questo prodotto dei'essere usato all'interno. L'uso di questo prodotto all'esterno può causare inefficienza e forite alle persone.

IMPORTANTE: Arrisupresi di cui risunuto tutto la parti corando l'alpere in dotazione prima di procedere all'installazione

1. 03/2012: Assicardisi di Wet. Il nonato tutte le perenti secondo il chieso in dotazione prima di procedere con risso

Se quichie componente dovesce manicare o risultare direcioso, chiamare il distributore locale per una sostituzione, MANUTENZIONE: Verificare che il supporto sia assicurato e saldo a intervalli regolari (almeno una volta ogni tre mesi).

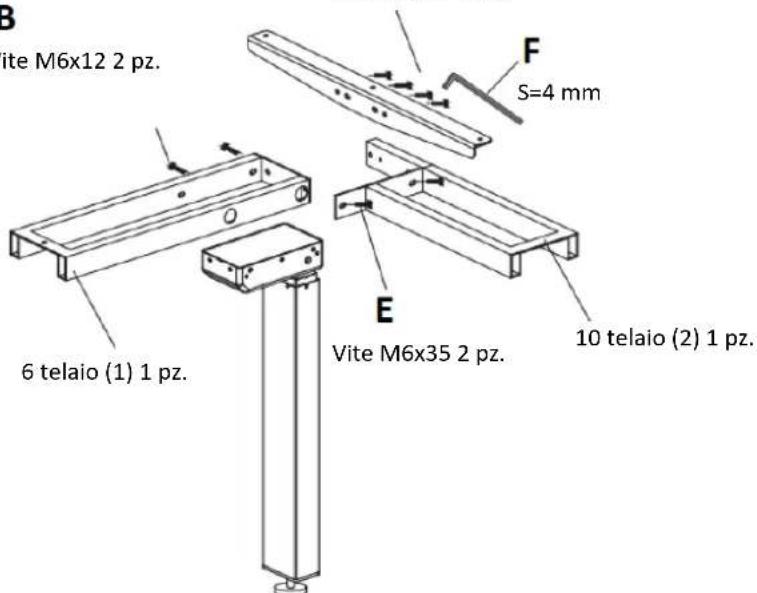

Fissare il telaio 1 (6) con le viti (B)

Fissare il telaio 2 (10) con le viti (E)

Fissare il pannello laterale (1) con le viti (E)

B
Vite M6x12 2 pz.

B Vite M6x12 2 pz. F S=4 mm E 6 telaio (1) 1 pz. Vite M6x35 2 pz. 10 telaio (2) 1 pz.

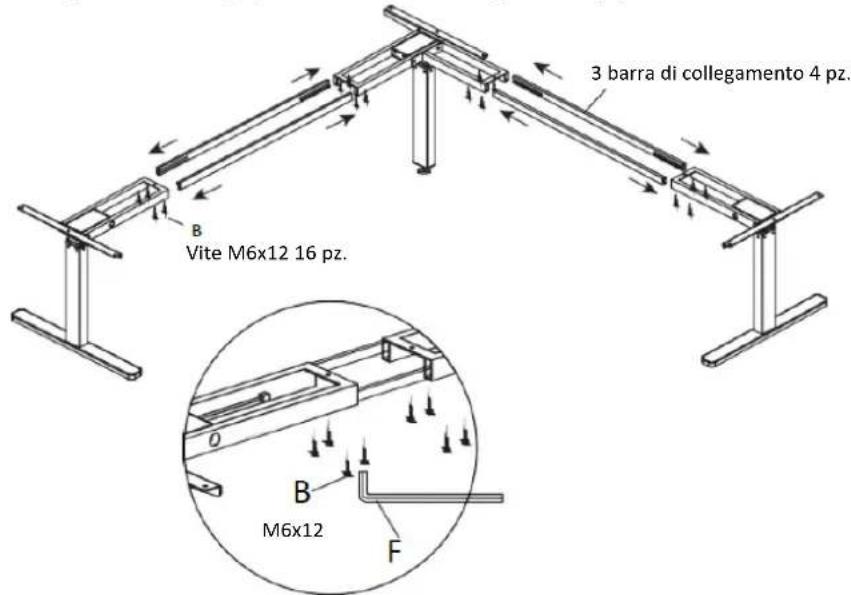

Inserire la biella (3) nel telaio.

Regolare la distanza in base alle dimensioni della scrivania, quindi

stringere la vite (B) con la chiave esagonale (F).

3 barra di collegamento 4 pz. B Vite M6x12 16 pz. B M6x12 F

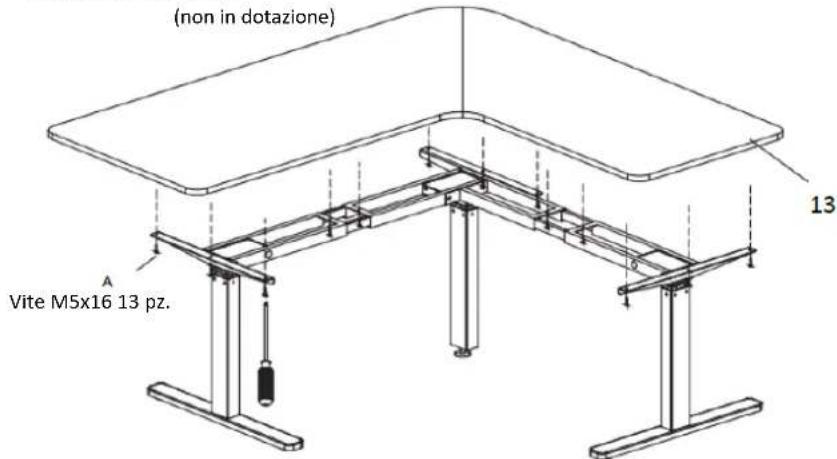

⑤ Montare il piano della scrivania (12) con le viti (A) sui due pannelli laterali

(non in dotazione) A Vite M5x16 13 pz. 13

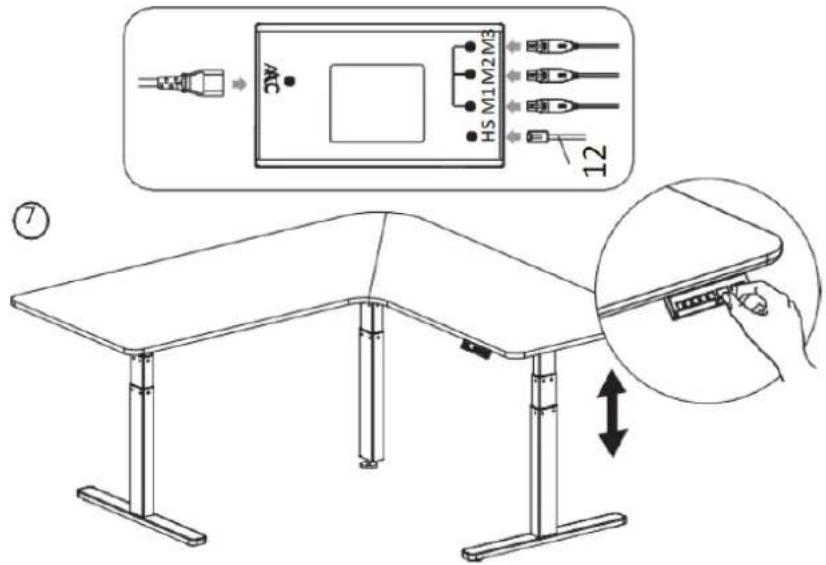

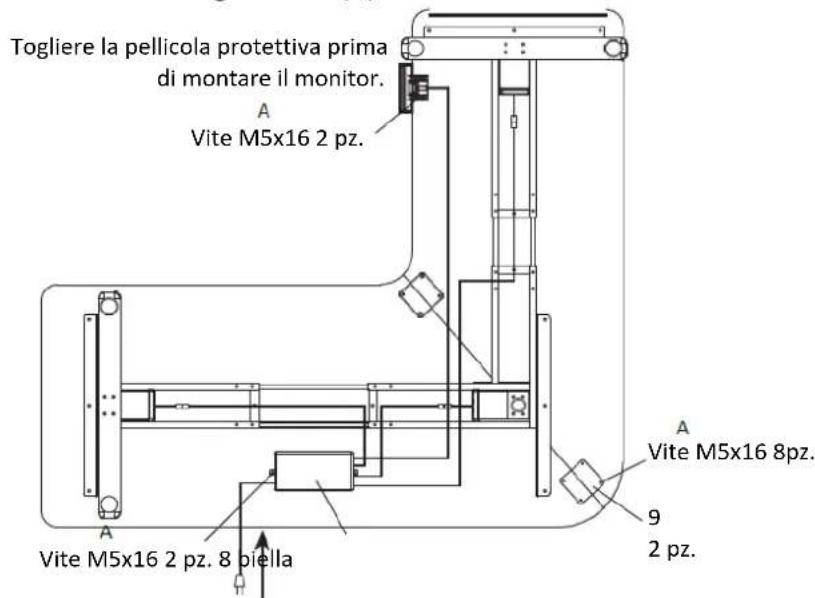

⑥ Montare la cassetta di controllo (7) sotto la scrivania (12) con le viti (A). Utilizzare le viti (A) per installare il pannello di controllo (11) sotto la scrivania. Collegare i due piani della scrivania con la tavola di collegamento (9).

Togliere la pellicola protettiva prima di montare il monitor. Vite M5x16 2 pz. Vite M5x16 2 pz. 8 piella 9 2 pz. Vite M5x16 8pz.

	Premere per visualizzare l'altezza reale
	Premere per visualizzare l'altezza reale
	Premere fino a quando non appare 1, quindi rilasciare il pulsante per raggiungere l'altezza corrispondente e visualizzare la posizione corrente.
	Premere fino a quando non appare 2, quindi rilasciare il pulsante per raggiungere l'altezza corrispondente e visualizzare la posizione corrente.
	Premere fino a quando non appare 3, quindi rilasciare il pulsante per raggiungere l'altezza corrispondente e visualizzare la posizione corrente.
	Premere fino a quando non appare 4, quindi rilasciare il pulsante per raggiungere l'altezza corrispondente e visualizzare la posizione corrente.
	Pulsante di memoria, utilizzato per accedere alla funzione di memorizzazione dell'altezza
Posizione di memoria	Dopo aver premuto l'interfaccia lampeggia e appare la posizione di memoria impostata. Premere fino a quando non compare H1, quindi rilasciare il pulsante per visualizzare l'altezza corrente.
Ripristino	Nello stato E2 o per impostare la posizione di altezza base, tenere premuto per 5 secondi: sul display appare RES; continuare a premere e la scrivania scenderà al livello più basso per poi aumentare di nuovo l'altezza. Al termine del ripristino appare l'altezza base.
Modalità di protezione(modalità di blocco automatico dello schermo)
Protezione da surriscaldamento	Caldo: viene emesso un allarme se il sistema funziona ininterrottamente per 2 minuti. L'allarme si disattiva automaticamente dopo 18 minuti di inattività del sistema.
Allarme senza sensore	E1: il sistema emette un allarme se non è possibile controllare il valore del sensore Hall del motore; premere il pulsante Reset o riavviare il sistema.
protezione da sovraccarico	E2: allarme sovraccarico durante la salita: si disattiva automaticamente dopo 3 secondi; allarme sovraccarico durante la discesa: premere il pulsante Reset o riavviare il sistema.
Protezione rimbalzo	E02: viene emesso un allarme in caso di compressione inversa. L'allarme si disattiva automaticamente dopo un rimbalzo di 4 cm oppure premendo un pulsante qualsiasi durante il rimbalzo.
Allarme di sovratensione	E03: il sistema emette un allarme quando la tensione supera il valore limite; si disattiva automaticamente quando la tensione torna al valore impostato.
Allarme di	E05: il sistema emette un allarme quando la tensione scende sotto il valore
sottotensione	limite; si disattiva automaticamente quando la tensione supera il valore impostato.
Allarme inclinazione	E06: il sistema emette un allarme se la differenza di altezza tra le gambe destra e sinistra supera il valore impostato; riavviare il sistema per disattivare l'allarme.
Allarme sconnessione	Il sistema si interrompe ed entra in modalità di protezione quando i cavi del motore o del controllo manuale sono vengono rimossi o accidentalmente scollegati. Il sistema torna alla modalità di funzionamento normale dopo aver ricollegato i cavi.
Sistema di misura metrico e imperiale	Premere per 3 secondi: sul display appare ---; rilasciare M, quindi premere fino a quando non appare 0. Rilasciare il pulsante per visualizzare l'altezza corrente. (sistema di misura metrico)
	Premere per 3 secondi: sul display appare ---; rilasciare M, quindi premere fino a quando non appare 1. Rilasciare il pulsante per visualizzare l'altezza corrente. (sistema di misura imperiale)
