KULLANIM KILAVUZU HWS77GDAUI HAIER

Şarap Soğutucusu Kullanıcı KılavuzuSafety information

HWS79GDG TR320 Teşekkürler

Teşekkürler Bir Haier Ürünü satın aldığınız için teşekkür ederiz. Lütfen bu cihazı kullanmadan önce bu talimatları dikkatlice okuyun. Talimatlar, cihazdan en iyi şekilde yararlanmanıza ve güvenli ve doğru kurulum, kullanım ve bakım sağlamanıza yardımcı olacak önemli bilgiler içerir. Bu kılavuzu, cihazın güvenli ve doğru kullanımı için her zaman başvurabileceğiniz uygun bir yerde saklayın. Cihazı satarsanız, başka birine verirseniz veya taşınırken geride bırakırsanız, yeni sahibinin cihaza ve güvenlik uyarılarına aşina olabilmesi için bu kılavuzu da teslim ettiğinizden emin olun.

Açıklama Uyarı - Önemli Güvenlik Bilgileri

Genel bilgiler ve ipuçları

Çevre bilgisi Bertaraf

Çevrenin ve insan sağlığının korunmasına yardımcı olun. Ambalajı geri dönüştürmek için uygun kaplara koyun. Elektrikli ve elektronik aletlerin atıklarının geri dönüştürülmesine yardımcı olun. Bu sembolle işaretlenmiş cihazları evsel atıklarla birlikte atmayın. Ürünü yerel geri dönüşüm tesisinize iade edin veya belediye ofisinizle iletişime geçin.

UYARI! Yaralanma veya boğulma tehlikesi! Soğutucu akışkanlar ve gazlar profesyonelce bertaraf edilmelidir. Uygun şekilde atılmadan önce soğutucu devresinin borularının hasar görmediğinden emin olun. Cihazı elektrik şebekesinden ayırın. Elektrik kablosunu kesin ve atın. Çocukların ve evcil hayvanların ciha

içinde kapanmasını önlemek için tepsileri ve çekmeceleri, kapı mandalını ve contaları çıkarın. Eski cihazların hala bir miktar kalıntı değeri vardır. Çevre dostu bir imha yöntemi, değerli ham maddelerin geri kazanılıp tekrar kullanılmasını sağlayacaktır. Ozona zararlı olmayan yanıcı bir madde olan siklopentan, yalıtım köpüğü için genleştirici olarak kullanılır. Bu ürünün doğru bir şekilde bertaraf edilmesini sağlayarak, aksi durumda ortaya çıkabilecek çevre ve insan sağlığı için potansiyel olumsuz sonuçların önlenmesine yardımcı olacaksınız. Bu ürünün profesyonellerce ele alınan geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen belediye meclisinize, evsel atık bertaraf servisinize veya ürünü satın aldığınız mağazaya başvurun.321

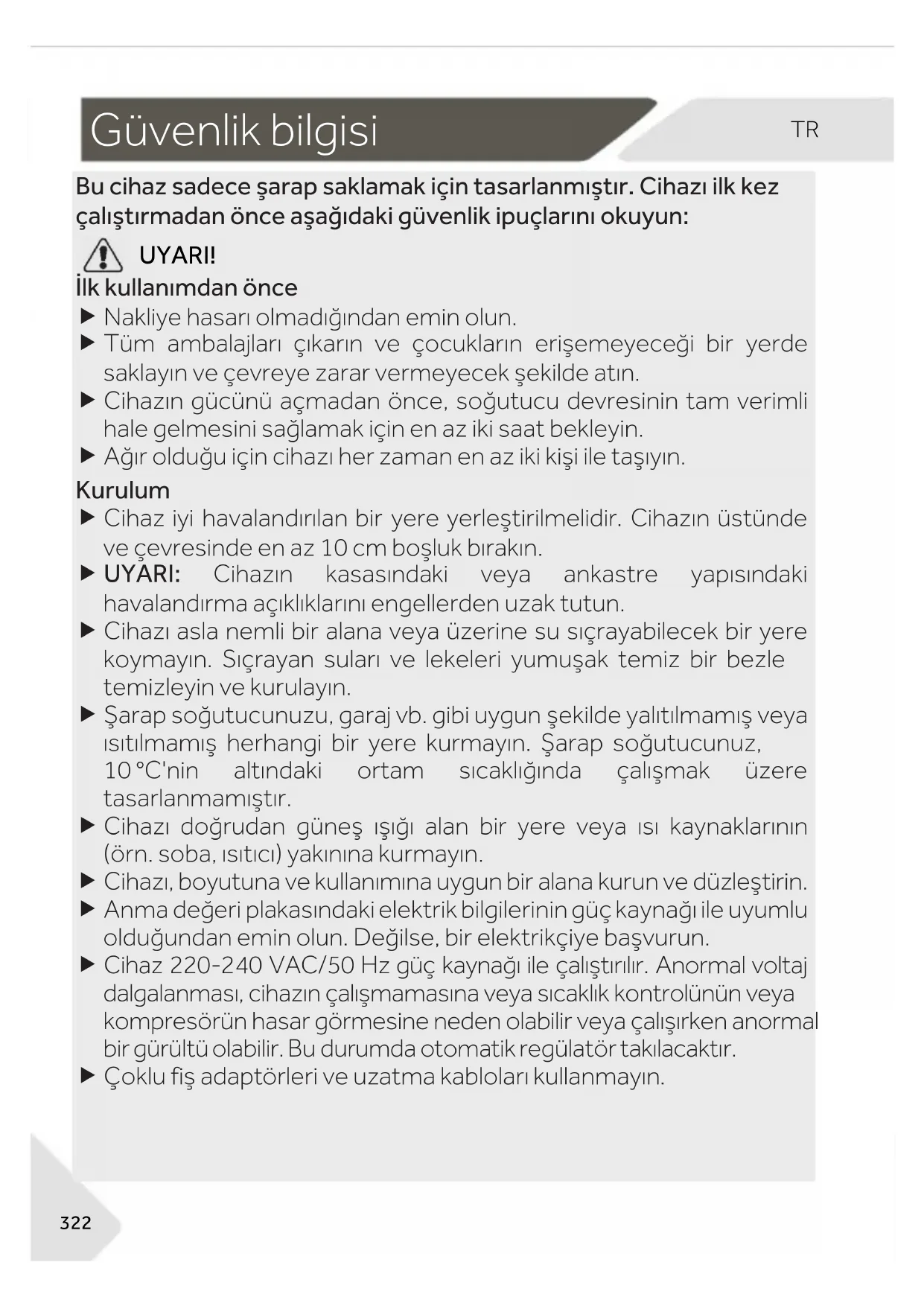

Güvenlik bilgisi Bu cihaz sadece şarap saklamak için tasarlanmıştır. Cihazı ilk kez çalıştırmadan önce aşağıdaki güvenlik ipuçlarını okuyun:

UYARI! İlk kullanımdan önce Nakliye hasarı olmadığından emin olun. Tüm ambalajları çıkarın ve çocukların erişemeyeceği bir yerde saklayın ve çevreye zarar vermeyecek şekilde atın. Cihazın gücünü açmadan önce, soğutucu devresinin tam verimli hale gelmesini sağlamak için en az iki saat bekleyin. Ağır olduğu için cihazı her zaman en az iki kişi ile taşıyın. Kurulum Cihaz iyi havalandırılan bir yere yerleştirilmelidir. Cihazın üstünde ve çevresinde en az 10 cm boşluk bırakın. UYARI: Cihazın kasasındaki veya ankastre yapısındaki havalandırma açıklıklarını engellerden uzak tutun. Cihazı asla nemli bir alana veya üzerine su sıçrayabilecek bir yere koymayın. Sıçrayan suları ve lekeleri yumuşak temiz bir bezle temizleyin ve kurulayın. Şarap soğutucunuzu, garaj vb. gibi uygun şekilde yalıtılmamış veya ısıtılmamış herhangi bir yere kurmayın. Şarap soğutucunuz, 10 °C'nin altındaki ortam sıcaklığında çalışmak üzere tasarlanmamıştır. Cihazı doğrudan güneş ışığı alan bir yere veya ısı kaynaklarının (örn. soba, ısıtıcı) yakınına kurmayın. Cihazı, boyutuna ve kullanımına uygun bir alana kurun ve düzleştirin. Anma değeri plakasındaki elektrik bilgilerinin güç kaynağı ile uyumlu olduğundan emin olun. Değilse, bir elektrikçiye başvurun. Cihaz 220-240 VAC/50 Hz güç kaynağı ile çalıştırılır. Anormal voltaj dalgalanması, cihazın çalışmamasına veya sıcaklık kontrolünün veya kompresörün hasar görmesine neden olabilir veya çalışırken anormal bir gürültü olabilir. Bu durumda otomatik regülatör takılacaktır. Çoklu fiş adaptörleri ve uzatma kabloları kullanmayın.323

UYARI! UYARI: Cihazın arkasına birden fazla portatif priz veya portatif güç kaynağı yerleştirmeyin. UYARI: Cihazı yerleştirirken, besleme kablosunun sıkışmadığından veya hasar görmediğinden emin olun. Güç kablosunun üzerine basmayın. Güç kaynağı için kolay erişilebilen ayrı bir topraklı priz kullanın. Cihaz topraklanmalıdır. Yalnızca İngiltere için: Cihazın güç kablosu, standart bir 3 kablolu (topraklı) prize uyan 3 kablolu (topraklı) fiş ile donatılmıştır. Üçüncü pimi (topraklama) asla kesmeyin veya sökmeyin. Cihaz kurulduktan sonra fiş erişilebilir olmalıdır. UYARI: Soğutucu devresine zarar vermeyin. Günlük kullanım Kapağın uzun süre açık kalması, cihazın bölmelerinde önemli ölçüde sıcaklık artışına neden olabilir. Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanımına ilişkin gözetim veya talimat verildiyse ve içerdiği tehlikeleri anlıyorlarsa kullanılabilir. Çocuklar cihazla oynamamalıdır.

3-8 yaş arası çocukların soğutma cihazlarını yüklemelerine ve boşaltmalarına izin verilir, ancak soğutma cihazlarını temizlemelerine ve kurmalarına izin verilmez. Sürekli gözetim altında olmadıkları sürece 3 yaşından küçük çocukları cihazdan uzak tutun. Temizlik ve kullanıcı bakımı yetişkin gözetimi olmadan çocuklar tarafından yapılamaz. Cihaz, fişe erişilebilecek şekilde yerleştirilmelidir. Cihazın yakınına kömür gazı veya başka bir yanıcı gaz sızıyorsa, sızan gazın vanasını kapatın, kapı ve pencereleri açın ve cihazın elektrik kablosunu prizden çekmeyin. Güç bağlantısı kesildikten sonra gücü yeniden bağlamak için en az 7 dakika bekleyin. Cihazı kapı kollarından kaldırmayın. Çocukların cihazın içinde kilitli kalmalarını önlemek için anahtarlar çocukların erişemeyeceği bir yerde tutulmalı ve cihazın yakınında olmamalıdır.324 Güvenlik bilgisi

Cihazın, 10 ile 38°C arasındaki özel ortam sıcaklığı aralığında çalıştırılmak üzere ayarlandığına dikkat edin. Cihaz, belirtilen aralığın üstünde veya altında bir sıcaklıkta uzun süre bırakılırsa düzgün çalışmayabilir. Düşmeden kaynaklanan kişisel yaralanmaları veya suyla temastan kaynaklanan elektrik çarpmasını önlemek için cihazın üzerine dengesiz nesneler (ağır nesneler, su dolu kaplar) koymayın. Kapıyı sadece kulplarla açıp kapatın. Kapı ve dolap arasındaki boşluk çok dardır. Parmaklarınızı sıkıştırmamak için ellerinizi bu alanlara koymayın. Cihaz kapılarını sadece kapı hareket alanı içinde çocuklar yokken açın veya kapatın. Cihazın içinde veya çevresinde yanıcı, patlayıcı veya aşındırıcı malzemeler saklamayın veya kullanmayın. Bu cihazda yanıcı itici gaz içeren aerosol kutuları gibi patlayıcı maddeler saklamayın. Cihazda ilaç, bakteri veya kimyasal maddeler saklamayın. Bu cihaz bir ev aletidir. Katı sıcaklık gerektiren malzemelerin saklanması önerilmez. Şarap dolabı bölmesinde gereksiz yere düşük sıcaklık ayarlamayın. Yüksek ayarlarda eksi sıcaklıklar oluşabilir. Dikkat: Şişeler patlayabilir Elleriniz yüzeyde donabileceğinden, çalışırken özellikle ıslak ellerle cihaz bölmesinin iç yüzeyine dokunmayın. Şarabın uygun şekilde soğutulması için cihazı aşırı yüklemeyin. Elektrik kesintisi durumunda veya temizlemeden önce cihazın fişini çekin. Sık çalıştırma kompresöre zarar verebileceğinden, cihazı yeniden başlatmadan önce en az 7 dakika bekleyin. UYARI: Üretici tarafından önerilen tipte olmadıkça, cihazın içinde elektrikli cihazlar kullanmayın. Riskleri önlemek için hasarlı bir güç kablosu müşteri hizmetleri tarafından değiştirilmelidir (garanti kartına bakın). Cihazın servis ömrünü uzatmak için kapatmayın. Cihazı asla yere yatay olarak yerleştirmeyin. Cihazı 45°'den fazla eğdikten sonra, fişi prize takmadan önce 24 saat bekleyin.325

Güvenlik İpuçları UYARI! Bakım/temizlik Temizlik ve bakım yaparken çocukların gözetim altında olduğundan emin olun. Herhangi bir rutin bakım yapmadan önce cihazın elektrik bağlantısını kesin. Sık çalıştırma kompresöre zarar verebileceğinden, cihazı yeniden başlatmadan önce en az 7 dakika bekleyin. Cihazın fişini prizden çekerken kablodan değil fişten tutun. Cihazı sert fırçalar, tel fırçalar, deterjan tozu, benzin, amil asetat, aseton ve benzeri organik solüsyonlar, asit veya alkali solüsyonlarla temizlemeyin. Hasarı önlemek için lütfen özel buzdolabı/dondurucu deterjanı ile temizleyin. En son ılık su ve kabartma tozu çözeltisi kullanın (bir litre suya yaklaşık bir yemek kaşığı kabartma tozu). Su ile iyice durulayın ve kurulayın. Temizleme tozları veya diğer aşındırıcı temizleyiciler kullanmayın. Çıkarılabilir parçaları bulaşık makinesinde yıkamayın. UYARI: Üretici tarafından önerilenler dışında, buz çözme işlemini hızlandırmak için mekanik cihazlar veya başka araçlar kullanmayın. Besleme kablosu hasarlıysa, bir tehlikeyi önlemek için üretici, servis acentesi veya benzer kalifiye kişiler tarafından değiştirilmelidir. Cihazı kendi başınıza tamir etmeye, parçalarına ayırmaya veya üzerinde değişiklik yapmaya çalışmayın. Onarım durumunda lütfen müşteri hizmetlerimizle iletişime geçin. Aydınlatma lambaları hasarlıysa, bir tehlikeyi önlemek için üretici, servis acentesi veya benzer kalifiye kişiler tarafından değiştirilmelidir. Yangın tehlikesini ve artan enerji tüketimini önlemek için ünitenin arkasındaki tozu yılda en az bir kez ortadan kaldırın.326 Güvenlik İpuçları

Temizlik sırasında cihaza bir şey püskürtmeyin veya onu yıkamayın. Cihazı temizlemek için su spreyi veya buhar kullanmayın. Soğuk cam kapıyı sıcak suyla temizlemeyin. Ani sıcaklık değişimi camın kırılmasına neden olabilir. Cihazınızı uzun süre kullanmayacaksanız, içinde koku ve hoş olmayan kokuların oluşmasını önlemek için açık bırakın. Soğutucu gaz bilgisi

UYARI! Cihaz, yanıcı soğutucu İZOBÜTAN (R600a) içerir. Nakliye veya kurulum sırasında soğutucu devresinin hasar görmediğinden emin olun. Sızan soğutucu, göz yaralanmalarına veya tutuşmaya neden olabilir. Bir hasar meydana gelirse, açık ateş kaynaklarından uzak tutun, odayı iyice havalandırın, cihazın veya başka bir cihazın güç kablolarını takmayın veya çıkarmayın. Müşteri hizmetlerini bilgilendirin. Soğutucu ile göz teması halinde, hemen akan su altında yıkayın ve hemen göz uzmanını arayın. UYARI: Soğutma sistemi yüksek basınç altındadır. Onu kurcalamayın. Yanıcı soğutucular kullanıldığından, lütfen cihazı kesinlikle talimatlara göre kurun, kullanın ve bakımını yapın ve cihazı imha etmek için profesyonel acente veya satış sonrası servisimizle iletişime geçin.327

Kullanım amacı Bu cihaz, aşağıdakiler gibi ev ve benzeri uygulamalarda kullanılmak üzere tasarlanmıştır: - mağazalar, ofisler ve diğer çalışma ortamlarındaki personel mutfak alanları; - çiftlik evleri ve oteller, moteller ve diğer konut tipi ortamlardaki müşteriler tarafından; - yatak ve kahvaltı tipi ortamlar; - catering ve benzeri perakende dışı uygulamalar. Şarabın güvenli bir şekilde muhafaza edilmesini sağlamak için lütfen bu kullanım talimatına uyun. Cihazın farklı bölmelerinde bulunabilecek sıcaklık dağılımı dikkate alınarak, belirli gıda türlerinin saklanacağı cihaz bölmesindeki en uygun kısım ile ilgili detaylar kılavuzun diğer bölümünde yer almaktadır. Cihazda değişiklik veya modifikasyon yapılmasına izin verilmez. Amaç dışı kullanım, tehlikelere ve teminat taleplerinin kaybına neden olabilir.328 Güvenlik İpuçları

Bertaraf Ürünün ve ambalajı üzerindeki sembolü, bu ürünün evsel atık olarak işlem göremeyeceğini göstermektedir. Bunun yerine, elektrikli ve elektronik ekipmanların geri dönüşümü için ilgili toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için potansiyel olumsuz sonuçların önlenmesine yardımcı olacaksınız, ürünün uygun olmayan şekilde atık işlemine tabi tutulması bunun aksine neden olacaktır. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen yerel belediyenize, evsel atık bertaraf servisinize veya ürünü satın aldığınız mağazaya başvurun. Yanıcı izolasyon üfleme gazları kullanıldığından, cihazı imha etmek için lütfen profesyonel acente veya satış sonrası servisimiz ile iletişime geçin. UYARI! Yaralanma veya boğulma tehlikesi! Soğutucu akışkanlar ve gazlar profesyonelce bertaraf edilmelidir. Uygun şekilde atılmadan önce soğutucu devresinin borularının hasar görmediğinden emin olun. Cihazı elektrik şebekesinden ayırın. Elektrik kablosunu kesin ve atın. Çocukların ve evcil hayvanların cihaz içinde kapanmasını önlemek için tepsileri ve çekmeceleri, kapı mandalını ve contaları çıkarın.329

Bakım UYARI: Temizlemeden önce cihazı güç kaynağından ayırın. Cihazı sert fırçalar, tel fırçalar, deterjan tozu, benzin, amil asetat, aseton ve benzeri organik solüsyonlar, asit veya alkali solüsyonlarla temizlemeyin. Hasarı önlemek için lütfen özel buzdolabı deterjanı ile temizleyin. Cihazı çok az şarap depolandığında veya hiç şarap depolanmadığında temizleyin. Sadece kirlendiğinde temizlenmesi gerekir. Cihazın içini ve muhafazasını ılık su ve nötr deterjanla nemlendirilmiş bir süngerle temizleyin.

Temiz ılık suyla durulayın ve yumuşak bir bezle kurulayın. Cihazın hiçbir parçasını bulaşık makinesinde yıkamayın. Sık çalıştırma kompresöre zarar verebileceğinden, cihazı yeniden başlatmadan önce en az 7 dakika bekleyin.

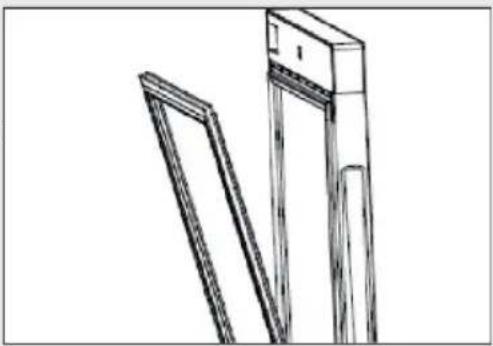

Kapı contasını temizleyin: Uygun bir sızdırmazlık sağlamak için kapı contaları her 3 ayda bir temizlenmelidir. Aşağıdaki gibi: Kaldırın: Tüm kapı contasını sırayla çıkarmak için kapı contasını kavrayın ve ok yönüne göre dışarı çekin. Fırçayı suya veya gıda kalitesinde alkole batırın, önce fırçayı ileri geri çekerek kapı conta oluğunu temizleyin. Ardından kapı conta yüzeyini suya veya gıda kalitesinde alkole batırılmış bir havluyla silin. Son olarak kapı contasını yıkayın ve temiz bir havluyla kurulayın.330 Bakım

Temizlik sonrası kapı contası montajı: Montajdan önce kapı contasında su olmadığından emin olun. Kapı contasını oluğa yerleştirin ve kapı contasının tamamı oluğa yerleşene kadar kapı contasını yukarıdan aşağıya doğru sıkıca bastırın. Rafların temizlenmesi: Tüm raflar temizlik için çıkarılabilir. Tüm şişeleri çıkarın. Her rafı biraz kaldırın ve çıkarın. Rafı yumuşak bir havluyla temizleyin. Yeniden yerleştirmeden önce rafların kurumasını bekleyin. UYARI: Güç bağlantısı kesildikten sonra gücü yeniden bağlamak için en az 7 dakika bekleyin.331

Aksesuarlar Bu listeye göre aksesuarları ve literatürü kontrol edin: izolasyonsuz.

Kullanım Kılavuzu Servis Kartı Raf Küçük raf Menteşe Kapağı Enerji Etiketi Anahtar Kapının sol kamı HWS77GDAU1 1 1 6 1 1 1 2 2 HWS42GDAU1 1 1 3 1 1 1 2 2 HWS79GDG 1 1 5 0 0 1 0 0332 Ürün açıklaması

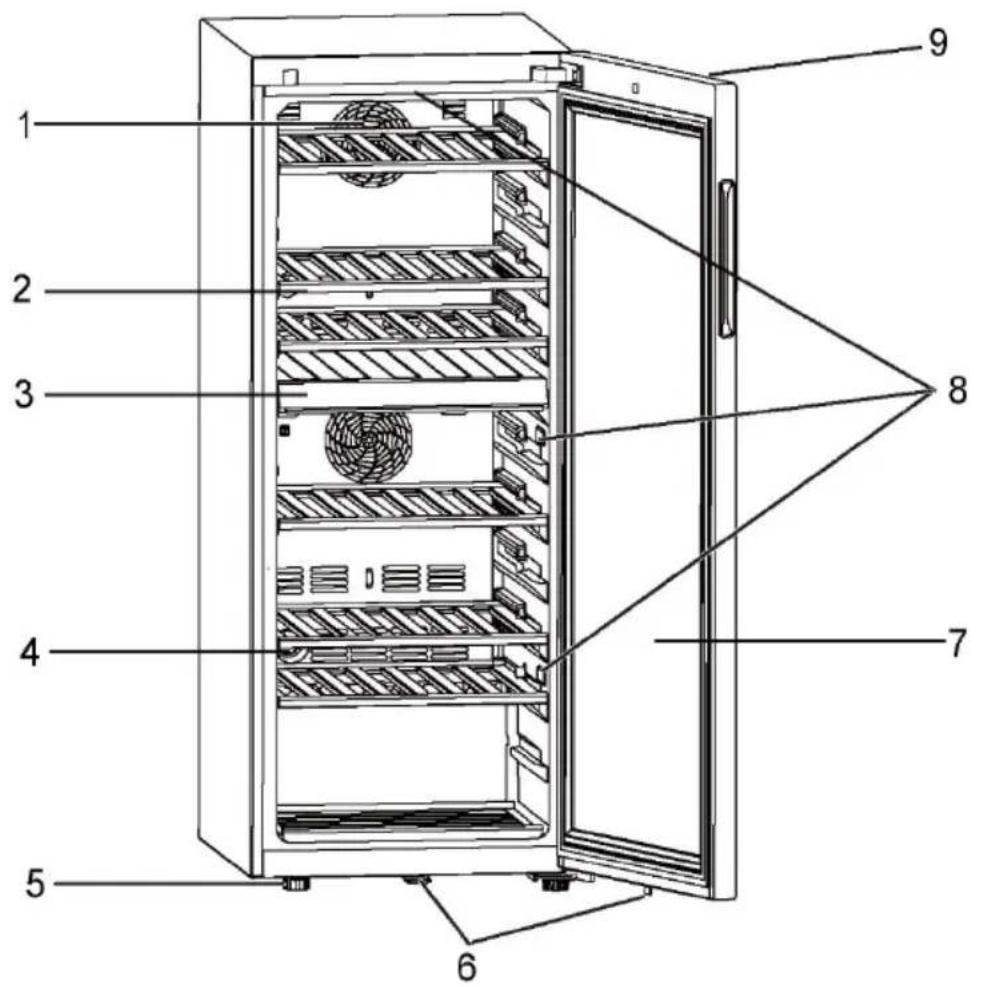

Ürün açıklaması Açıklama

Teknik değişiklikler ve farklı modeller nedeniyle bu kılavuzdaki bazı resimler sizin modelinizden farklı olabilir. Cihazın resmi

Aktif karbon filtresi Ayarlanabilir ayak

Kilit (HWS77GDAU1/HWS42GDAU1 için)

Ekran (kapının önünde)333

1. Ambalajın açılması

Cihazı ambalajından çıkarın. Köpük taban dahil tüm ambalaj malzemelerini ve aksesuarları tutan tüm yapışkan bantları çıkarın.

Cihazın içindeki sıcaklığı ve enerji tüketimini etkileyebileceğinden, oda sıcaklığı her zaman 10 °C ile 38 °C arasında olmalıdır. Cihazı izolasyonu olmayan diğer ısı yayan cihazların (fırınlar, buzdolapları) yanına kurmayın.

3. Alan gereksinimleri

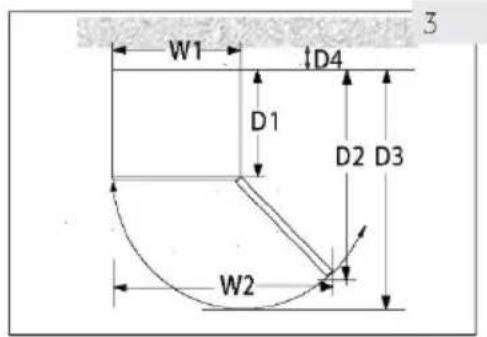

Kapıyı açmak için gerekli alan (Şekil 3):

mm cinsinden genişlik mm cinsinden derinlik mm cinsinden duvara uzaklık

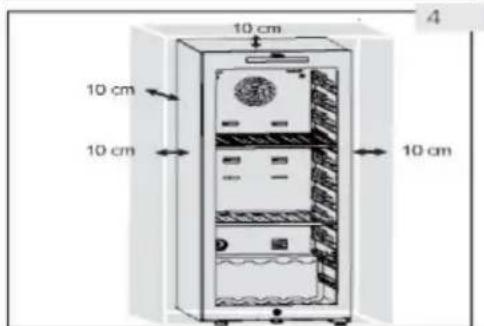

Havalandırma alanı Güvenlik ve enerji nedenleriyle, tüm yönlerde 10 cm'lik gerekli havalandırma mesafesine uyulmalıdır (Şekil 4).

Cihazdaki veya ankastre yapıdaki havalandırma deliklerini engelden uzak tutun. Bu soğutma cihazı, ankastre bir cihaz olarak kullanılmak üzere tasarlanmamıştır.

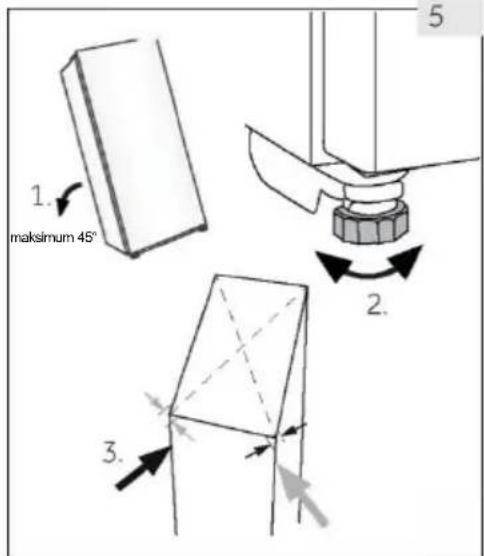

Cihazın hizalanması Cihaz düz ve sağlam bir yüzeye yerleştirilmelidir.

Cihazı hafifçe geriye doğru eğin (Şekil 5).

Ayarlanabilir ön ayakları çevirerek istediğiniz seviyeye ayarlayın.

Stabilite, köşegenlere dönüşümlü olarak çarpılarak kontrol edilebilir. Hafif sallanma her iki yönde de aynı olmalıdır. Aksi takdirde çerçeve bükülebilir; sonuç olarak kapı contaları sızdırabilir. Arkaya doğru düşük bir eğilim, kapının kapanmasını kolaylaştırır.

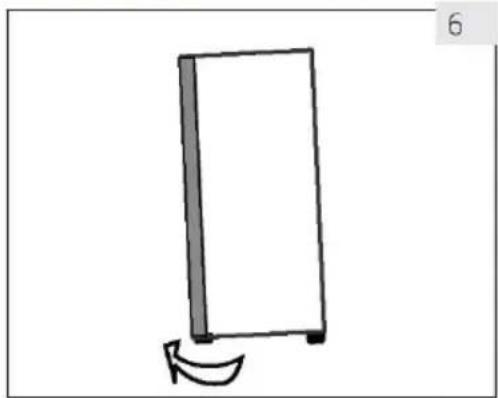

Kapının ince ayarı Ön taraftaki dengeleme ayakları kullanılırsa cihaz daha kolay kapanır: Ayarlanabilir ayakları (Şekil 6) yukarı veya aşağı çevirmek için çevirin:

Ayakları saat yönünde çevirmek cihazı kaldırır.

Ayakları saat yönünün tersine çevirerek cihazı indirin.

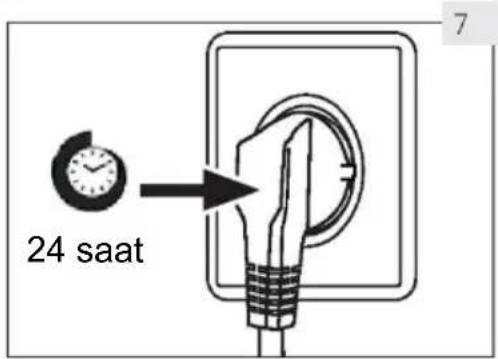

Bekleme süresi Bakım gerektirmeyen yağlama yağı, kompresörün kapsülünde bulunur. Bu yağ, cihaz devrilirse nakliye sırasında kapalı boru sisteminden geçebilir. Cihazı güç kaynağına bağlamadan önce, yağın tekrar kapsüle akması için 24 saat (Şekil 7) bekleyin.

8. Elektrik bağlantısı

Her bağlantıdan önce şunları kontrol edin: Güç kaynağı, priz ve sigortanın anma değeri plakasına uygun olduğunu. Elektrik prizinin topraklı olduğunu ve çoklu fiş veya uzatma olmadığını. Elektrik fişi ve prizin doğru şekilde takıldığını. Fişi uygun şekilde kurulmuş bir ev prizine takın. UYARI! Riskleri önlemek için hasarlı bir güç kablosu müşteri hizmetleri tarafından değiştirilmelidir (garanti kartına bakın).

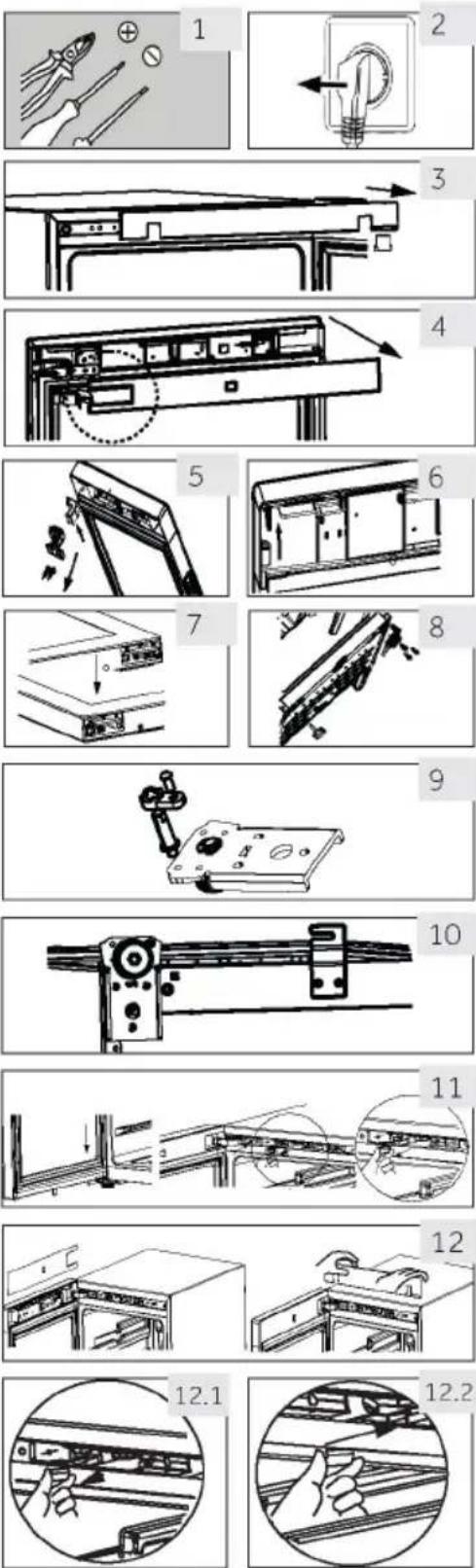

9. Kapı Çevrilebilirliği

Cihazı güç kaynağına bağlamadan önce, kurulum yeri ve kullanılabilirlik açısından gerekliyse, kapı salınımının sağdan (teslimatta olduğu gibi) sola değişmesi gerekip gerekmediğini kontrol etmelisiniz. UYARI!

Cihaz ağırdır. Kapıyı ters çevirmek için iki kişiye ihtiyacınız vardır. Herhangi bir işlem yapmadan önce cihazın fişini prizden çekin. Soğutma sisteminin hasar görmesini önlemek için cihazı 45°'den fazla eğmeyin.

(HWS77GDAU1/HWS42GDAU1 için)

Gerekli aracı sağlayın.

Cihazın fişini çekin.

Kapıyı açın, ön şeridi aşağı indirin ve sol tarafı çıkarmak ve boşluğun sağ tarafına yerleştirmek için ilgili şeridi bulun.

Bağlantı kablosunu çıkarın. Kapı contasının üst kısmını dışarı çekin ve kapı arka şeridini aşağı çekin. (Sol taraftaki açıklıktan çıkarın)

Üst menteşedeki 2 vidayı çıkarın.

Kapağı ve menteşeyi çıkarın, aks kapağını çıkarın, ardından diğer tarafa monte edin ve menteşeyi aksa takın.

Kamı ve kapı tutucuyu çıkarın, kapı tutucuyu kapının diğer tarafına hareket ettirin. Yeni kamı çantasından çıkarın ve takın.

Dolabı eğin (45°'den az), yedekleme için alt menteşeyi (3 vida) çıkarın.

Alt menteşe kamını ve menteşe milini çıkarın. Mili alt menteşenin sağ tarafına takın. Kamı talimat çantasından çıkarın ve alt menteşe miline takın.

Alt menteşeyi ve alt ayağı dolabın diğer tarafına takın. Kamı yağlayın.

Kapıyı alt menteşe miline takın ve üst menteşeyi iki vidayla dolaba sabitleyin. Sinyal kablolarını üst menteşe oluğunun ortasına sabitleyin ve talimat çantasındaki menteşe kapağını alın ve üst menteşeye sabitleyin.

Kapı contasını ve kapı şeridini kapıya takın. Kapı sinyal kablosunu takın, manyetik anahtarı (12.1) üst kiriş kutusunun sağ montaj yuvasına (12.2) getirin ve dolabın ön kaplamasını sabitleyin.

Kapının iyi bir şekilde açılıp kapanabildiğinden emin olun.336 Kulla nım

1. İlk kullanımdan önce

Tüm ambalaj malzemelerini çıkarın. Buna köpük taban ve şarap soğutucusu aksesuarlarını içeride ve dışarıda tutan tüm yapışkan bantlar dahildir. Bunları çocukların erişemeyeceği bir yerde saklayın ve çevreye zarar vermeyecek şekilde atın. İçine şarap koymadan önce cihazın içini ve dışını su ve hafif bir deterjanla temizleyin. Cihaz seviyelendirilip temizlendikten sonra, güç kaynağına bağlamadan önce en az 2 saat bekleyin. Şarap soğutucunuz herhangi bir nedenle eğilmişse, fişi prize takmadan önce 24 saat bekleyin. KURULUM bölümüne bakın. Üniteyi bir elektrik prizine taktıktan sonra, herhangi bir ayar yapmadan önce ünitenin ortama uyum sağlaması için en az 30 dakika çalışmasına izin verin. Sıcaklık otomatik olarak 12 °C'ye ayarlanmıştır. İstenirse, sıcaklığı manuel olarak değiştirebilirsiniz. Lütfen SICAKLIK bölümüne bakın.

2. Dokunmatik tuşlar

Kumanda panelindeki düğmeler, parmakla hafifçe dokunulduğunda tepki veren dokunmatik tuşlardır.

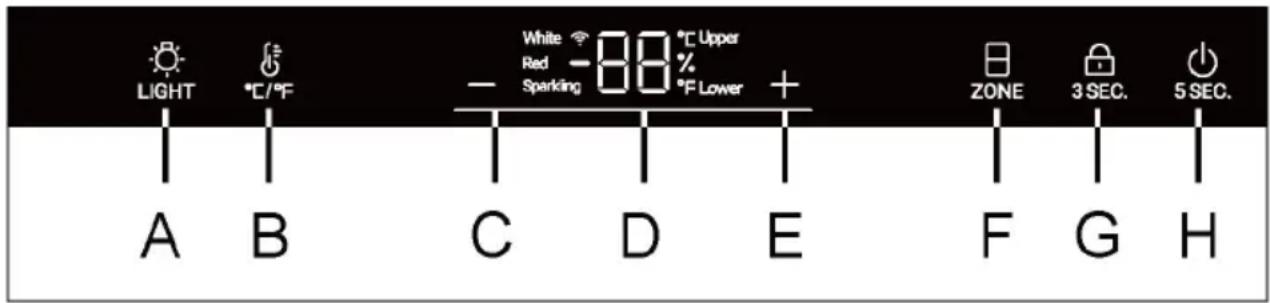

3. Kumanda paneli için açıklama

İç aydınlatma/Wi-Fi düğmesi

°C /°F dönüştürme düğmesi

Sıcaklık ayar düğmesi: aşağı D Ekran

Sıcaklık ayar düğmesi: yukarı

Sıcaklık bölgesi seçim düğmesi

Kilit tuşu H Güç düğmesi

4. Otomatik kilitleme işlevi

Kumanda paneli, etkinleştirildikten 30 saniye sonra herhangi bir tuşa basıldığında otomatik olarak kilitlenir, yanar. Tuş kilidini etkinleştirmek için düğmesine 3 saniye süreyle basın, kilitlendiğinde arkadan aydınlatmalı LED ışıklar kararır. A düğmesi kilitli değil.

5. Güç düğmesi işlevi

5 saniye boyunca H düğmesine basın, şarap soğutucusu gücü keser. Ardından 5 saniye boyunca H düğmesine basın, şarap soğutucusu açılır.337

Üniteyi bir elektrik prizine taktıktan sonra, herhangi bir ayar yapmadan önce ünitenin ortama uyum sağlaması için en az 30 dakika bekleyin.

Ana güç kaynağıyla bağlantısı kesildikten sonra cihaz açıldığında, doğru sıcaklıklara ulaşılması birkaç saat sürebilir. Kesin süre, ortama ve sıcaklık ayarına bağlı olarak değişir.

1. Sıcaklık bölgesi seçimi

Kilit açma durumunda, " " simgesi tamamen yanar. Mevcut ekran üst sıcaklık bölgesindeyse, üst simge açık ve alt simge kapalıdır. Bu sırada, " " tuşuna bastığınızda, alttaki simge yanar ve üstteki simge kapanır.

Kilit açma durumunda, "üst" simge açıkken, üst sıcaklık bölgesi sıcaklığı ayarlanabilir; Sıcaklığı artırmak veya azaltmak için, "Üst" ışık yandığında veya düğmesine basın. İstenen sıcaklığa ulaşıldığında, düğmeye basın. Bundan sonra sıcaklık ayarı tamamlanır ve 3 saniye sonra sıcaklık göstergesi alanı yanıp sönmeyi durdurur, ardından sıcaklık göstergesi mevcut sıcaklığı gösterir. Sıcaklık aralığı 5 ila 20 derecedir. "Alt" simgesi yandığında, alt sıcaklık bölgesindeki sıcaklık ayarlanabilir Önerilen sıcaklık ayarları Farklı şarap türleri için aşağıdaki içme sıcaklıkları önerilir. Kırmızı şarap + 13°C ila +20°C (+55°F ila + 68°C) Köpüklü şarap Prosecco +5°C ila +8°C (+41°F ila +47°F) Beyaz şarap +9°C ila +12°C (+48°F ila +54°F)

Şarabı uzun süre saklayacaksanız, +10°C ile +12°C (50°F ile +54°F) arasındaki bir sıcaklıkta saklanmalıdır.

Görüntü ekranı 30 saniye otomatik olarak kararır. Herhangi bir tuşa dokunulduğunda veya kapı açıldığında otomatik olarak yanar.

8. Aydınlatma modu ayarı

düğmesine basın. Dolaptaki ışıklar yandığında, ışıklar kademeli olarak yanacaktır. düğmesine bir kez daha bastığınızda ışıklar kademeli olarak kapanacaktır.338 Kullanım

Açıklama Sıcaklıklar üzerindeki etkiler Cihazın içindeki sıcaklık aşağıdaki faktörlerden etkilenir:

Kapı açma sıklığı Depolanan şişe miktarı

Cihazın konumu Varsayılan ayar 12°C'dir Ekranın yanıp sönmesi durduğunda, şarap soğutucusundaki mevcut sıcaklığı göstermeye geri döner. Ayarlanan sıcaklığa ulaşmak biraz zaman alacaktır.

düğmesine basın ve Fahrenheit ve Santigrat arasında geçiş yapın.

10. Kapanma Belleği işlevi

Elektrik kesintisi olursa, soğutucu ayarlanan sıcaklığı otomatik olarak kaydeder. Elektrik geri geldikten sonra, elektrik kesintisinden önce ayarlanan sıcaklığa göre çalışacaktır.

11. Düşük sıcaklık dengeleme işlevi

Şarap soğutucusu, sıcaklığın sabit kalmasını sağlamak için düşük sıcaklık dengeleme işlevine sahiptir: Ortam sıcaklığı ayarlanan sıcaklıktan daha düşük olduğunda, şarap soğutucusu otomatik olarak düşük sıcaklık dengelemeyi işlevini başlatır ve uygulamayı ısıtır. Uygulamadaki sıcaklık ayarlanan sıcaklığa ulaştığında, düşük sıcaklık telafisi işlevi otomatik olarak kapatılır.

12. Kapı açma alarmı

Kapının 1 dakikadan fazla açık kalması durumunda, kapı kapanana veya gösterge panelindeki herhangi bir tuşa basılabilene kadar sesli uyarı çalacak ve ardından sesli uyarı duracaktır.

" " düğmesini 3 saniye süreyle basılı tuttuğunuzda, gösterge panelinde nem yüzdesi görünecektir. Nem göstergesini kapatmak için "+" veya "-" düğmelerine basın. Açıklama Dolabın nemi EN 62552 Avrupa standardına göre test edilmiştir, dolap neminin test sonucu EN 62552 ve (EU) 2010/1060 gerekliliklerine uygun olan %50-80'dir.339

14. Wi-Fi modu ayarı (HWS77GDAU1/HWS42GDAU1 için)

Wi-Fi modülü nasıl etkinleştirilir:

• Wi-Fi'yi etkinleştirmek için ışık düğmesine 3 saniye basın

• Wi-Fi modülü açıldığında Wi-Fi simgesi yanıp sönmeye başlar

• Şarap soğutucusu kayıtlıysa ancak Wi-Fi kapalıysa simge yanıp söner

• Şarap soğutucusu kayıtlıysa ve bağlıysa Wi-Fi simgesi her zaman açıktır

• Wi-Fi'yi sıfırlamak için ışığa 3 saniye basın UYGULAMA EŞLEŞTİRME PROSEDÜRÜNDE Adım 1

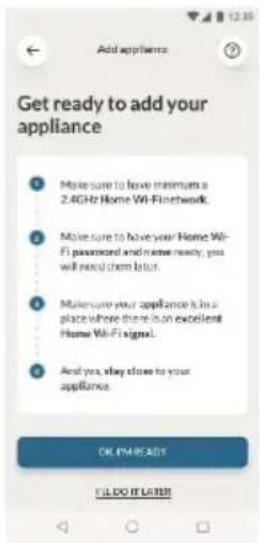

• Mağazalardan hOn uygulamasını indirin. Adım 2

• Oturum açın veya kaydolun. Adım 3

• Listeden şarap soğutucusunu seçerek yeni bir cihaz ekleyin.340 Kullanım

• QR kodunu tarayın veya seri numarasını manuel olarak girin. Adım 5

• Wi-Fi'yi etkinleştirmek için ürün üzerindeki ışık düğmesine 3 saniye basın. Adım 6

• Wi-fi simgesi yanıp söner, eşleştirme işlemi devam eder.

• Eşleştirme işlemini tamamlamak için 5 dakikanız vardır.

• İşlem tamamlandığında Wi-Fi simgesinin yanıp sönmesi duracak ve her zaman açık kalacaktır.

Enerji tasarrufu ipuçları

Enerji tasarrufu ipuçları

Enerji tasarrufu ipuçları Cihazın uygun şekilde havalandırıldığından emin olun (bkz. KURULUM).

Cihazı doğrudan güneş ışığı alan bir yere veya ısı kaynaklarının (örn. soba, ısıtıcı) yakınına kurmayın.

Cihazda gereksiz yere düşük sıcaklıktan kaçının. Enerji tüketimi, cihazdaki sıcaklık ne kadar düşük ayarlanırsa o kadar artar.

Cihaz kapağını mümkün olduğunca az ve kısa süreliğine açın.

Hava akışını engellememek için tasarlanan şişe miktarını aşmayın.

Kapının her zaman doğru şekilde kapanması için kapı contalarını temiz tutun.

En fazla enerji tasarrufu sağlayan konfigürasyon, çekmece, yiyecek kutusu ve rafların cihaza fabrikadan yeni çıkmış durumda yerleştirilmesini ve yiyeceklerin kanalın hava çıkışını engellemeden yerleştirilmesini gerektirir.342 Ekipman

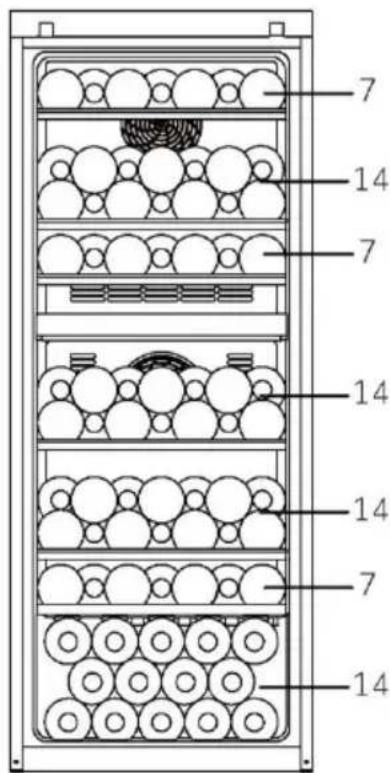

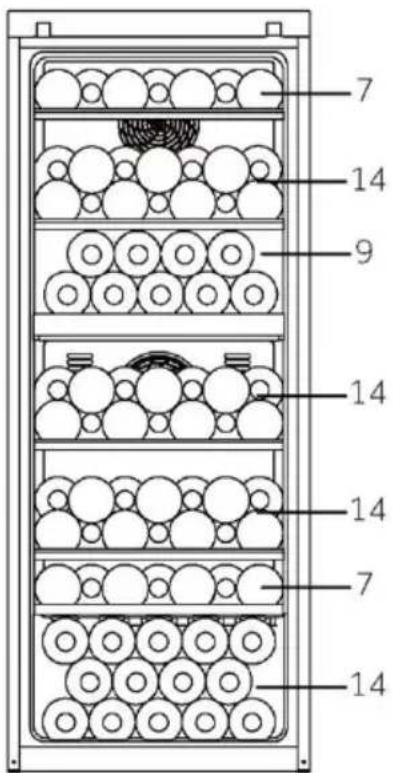

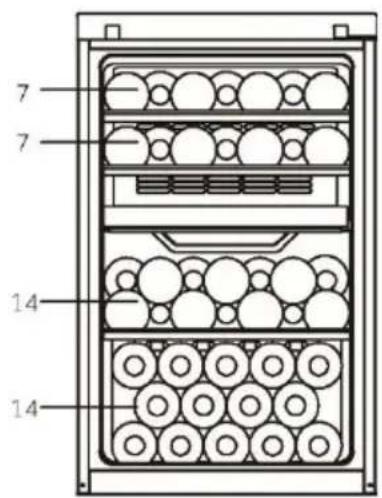

1. Raflar, şarabın kolay saklanması ve kolayca çıkarılması için tasarlanmıştır.

Yumuşak bir havluyla temizlenebilirler.

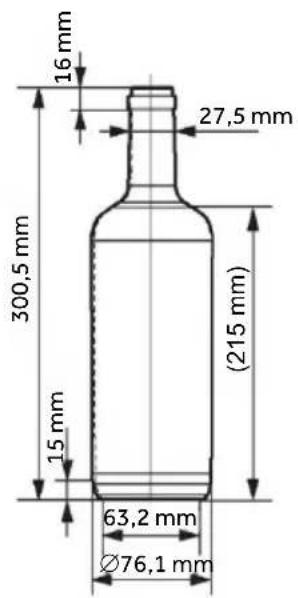

2. 76 mm çapındaki normal şişeler istiflenebilir.

3. Magnum şişeler alt rafa istiflenebilir.

4. Miktar, farklı bir şekilde istiflenmişlerse, gösterilen sayıdan veya şişelerden

farklı olabilir. Şarap soğutucunuzun düzeni için tavsiyeler Her rafta şarap şişesi sayısının iki katı, şarap raflarının taşıma kapasitesinin ise 20 kg'ı geçmemesini öneriyoruz. Şişeleri şarap soğutucusuna yerleştirmeden önce şarap raflarının tamamen sağlam olup olmadığını kontrol edin. Ayrıca şişelerin kapanırken cam kapağa çarpmasını önlemek için raflardan herhangi bir şişenin çıkıntı yapıp yapmadığını kontrol edin.

Kapı açıldığında LED iç aydınlatma yanar. Kapı kapalıyken ışığı yakmak için, düğmesine tekrar basın. Enerji verimliliğini artırmak için, şarap soğutucusuna bakılmadığında ışıklar kapatılmalıdır.

3. Kilit (HWS77GDAU1/HWS42GDAU1 için)

Şarap soğutucusunu kilitlemek için kapıyı kapatın ve anahtarı kilide sokun: Anahtarı saat yönünün tersine çevirerek kapıyı kilitleyin; Anahtarı saat yönünde çevirerek kapının kilidini açın.343

Şarap soğutucusunun buzunun çözülmesi otomatik olarak yapılır; manuel işlem gerekmez.

2. LED lambanın değiştirilmesi

Lamba, düşük enerji tüketimi ve uzun hizmet ömrü sunan ışık kaynağı olarak LED kullanır. Herhangi bir anormallik varsa, lütfen müşteri hizmetleri ile iletişime geçin. MÜŞTERİ HİZMETLERİ'ne bakın.

UYARI! LED lambayı kendiniz değiştirmeyin. Yalnızca üretici veya yetkili servis temsilcisi tarafından değiştirilmelidir. LED lamba parametreleri: Gerilim 12V; En yüksek güç: 8W (HWS77GDAU1/HWS79GDG için) Gerilim 12V; En yüksek güç: 5W (HWS42GDAU1 için)

3. Uzun süre kullanılmaması

Güç kablosunu çıkarın. Cihazı ve kapak contalarını yukarıda anlatıldığı gibi temizleyin. İçeride kötü kokuların oluşmasını önlemek için kapıyı açık tutun.

4. Cihazın taşınması

1. Tüm şişeleri çıkarın ve cihazın fişini çekin.

2. Şarap soğutucusundaki rafları ve diğer hareketli parçaları yapışkan bantla sabitleyin.

3. Soğutma sistemine zarar vermemek için şarap soğutucusunu 45°'den fazla eğmeyin.

5. Aktif karbon filtreli hava değişimi

Şarapların olgunlaşmaya devam etme şekli ortam koşullarına bağlıdır. Bu nedenle havanın kalitesi şarabın korunmasında belirleyicidir. İçeri giren havanın optimum kalitede kalmasını sağlamak için cihazın arka duvarının alt kısmına bir aktif karbon filtresi yerleştirilmiştir.

Filtreyi yılda bir kez değiştirmenizi öneririz. Filtreleri bayinizden temin edebilirsiniz. Filtreyi değiştirme:

Filtreyi tutma yerinden alın. Sola çevirin ve çıkarın.

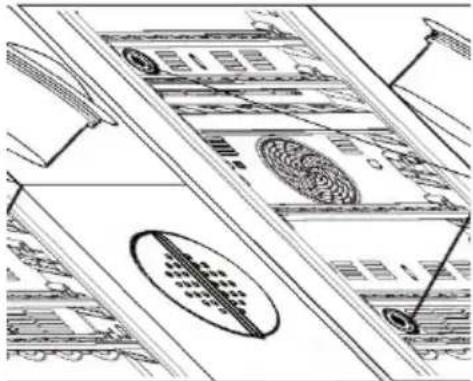

Filtrenin takılması:

Tutma yeri dikey konumda olacak şekilde yerleştirin. Sağa çevirin ve takın.344 Sorun Giderme

Sorun Giderme Ortaya çıkan birçok sorun, belirli bir uzmanlık olmadan kendi başınıza çözülebilir. Bir sorunla karşılaşırsanız, lütfen gösterilen tüm olasılıkları kontrol edin ve bir satış sonrası servisle iletişime geçmeden önce aşağıdaki talimatları izleyin. MÜŞTERİ HİZMETLERİ'ne bakın.

UYARI! Bakımdan önce cihazı devre dışı bırakın ve elektrik fişini elektrik prizinden çekin. Elektrikli ekipmanın servisi yalnızca kalifiye elektrik uzmanları tarafından yapılmalıdır, çünkü uygun olmayan onarımlar önemli ölçüde dolaylı hasarlara neden olabilir. Hasarlı bir besleme kablosu, bir tehlikeyi önlemek için yalnızca üretici, servis acentesi veya benzer kalifiye kişiler tarafından değiştirilmelidir.

Hata Kodu Neden Çözüm P2 Kapının açık kalma süresi çok uzun. Lütfen kapıyı kapatın. Üst sıcaklık bölgesinin sıcaklığı çok yüksek. Lütfen satış sonrası servisimiz ile iletişime geçin. Lütfen ortam sıcaklığının 10 °C ila 38 °C derecede olup olmadığını kontrol edin. Alt sıcaklık bölgesinin sıcaklığı çok yüksek. L2 Üst sıcaklık bölgesinin sıcaklığı çok düşük. L3 Alt sıcaklık bölgesinin sıcaklığı çok düşük. E6 Üst fan motoru hatası. Lütfen satış sonrası servisimiz ile iletişime geçin. E8 Alt fan motoru hatası.345

Sorun Olası Neden Olası Çözüm Kompresör çalışmıyor.

Elektrik fişi prize takılı değil.

Elektrik fişini bağlayın. Cihaz sık sık çalışıyor veya çok uzun süre çalışıyor.

• Dış ortam sıcaklığı çok yüksek.

• Bu durumda cihazın daha uzun süre çalışması normaldir.

Cihaz bir süredir kapalı durumda.

Normalde, cihazın tamamen soğuması biraz zaman alır.

Cihazın bir kapısı sıkıca kapatılmamış.

Kapağı kapatın ve cihazın düz bir zemine yerleştirildiğinden ve kapıyı sarsan yiyecek veya kap olmadığından emin olun.

Kapı çok sık veya çok uzun süre açıldı.

Kapıyı çok sık açmayın.

• Kapı contaları kirli, aşınmış, çatlamış veya uyumsuz.

• Kapı contasını temizleyin veya müşteri hizmetleri tarafından değiştirilmesini sağlayın.

Gerekli hava sirkülasyonu sağlanmamış.

Yeterli havalandırma sağlayın.

• Sıcaklık çok düşük ayarlanmış.

• İstenilen sıcaklığa ulaşıldığında sorun kendiliğinden çözülecektir. Şarap soğutucusunun içi kirli ve/veya kokuyor.

Şarap soğutucusunun içinin temizlenmesi gerekiyor.

Şarap soğutucusunun içini temizleyin. Cihazın içi yeterince soğuk değil.

• Sıcaklık çok yüksek ayarlanmış.

• Sıcaklığı sıfırlayın.

Şişeler yakın zamanda eklendi.

Yeni eklenen şişelerin istenen sıcaklığa ulaşması için zaman tanıyın.

• Cihazın bir kapısı sıkıca kapatılmamış.

• Kapı çok sık veya çok uzun süre açıldı.

• Kapıyı çok sık açmayın.

Kapı contaları kirli, aşınmış, çatlamış veya uyumsuz.

Kapı contasını temizleyin veya müşteri hizmetleri tarafından değiştirilmesini sağlayın. Cihazın içi çok soğuk.

• Sıcaklık çok düşük ayarlanmış.

• Sıcaklığı sıfırlayın. Soğutucu bölmesinin iç kısmında nem oluşumu.

• İklim çok sıcak ve çok nemli.

Cihazın bir kapısı sıkıca kapatılmamış.

• Kapı çok sık veya çok uzun süre açıldı.

• Kapıyı/çekmeceyi çok sık açmayın. Şarap soğutucusunun dış yüzeyinde nem birikiyor.

İklim çok sıcak ve çok nemli

Nemli iklimde bu normaldir ve nem azaldığında değişecektir.346 Sorun Giderme

• Kapı sıkıca kapatılmamış. Cihazdaki soğuk hava ve dışındaki sıcak hava yoğunlaşır.

• Kapının sıkıca kapatıldığından ve contaların düzgün şekilde kapatıldığından emin olun. Cihaz anormal sesler çıkarıyor
• Cihaz düz bir zemine yerleştirilmemiştir.
• Cihazı düzleştirmek için ayakları ayarlayın.

Cihaz etrafındaki bir nesneye dokunuyor.

Cihazın etrafındaki nesneleri kaldırın. Akan suya benzer hafif bir ses duyulacaktır.

İç aydınlatma veya soğutma sistemi çalışmıyor.

• Elektrik fişi prize takılı değil.

• Elektrik fişini bağlayın.

Güç kaynağı sağlam değil.

Odanın elektrik beslemesini kontrol edin. Yerel elektrik şirketini arayın.

• Lütfen değişim için servisi arayın. Soğutucunun kenarları ve kapı şeridi ısınıyor

Kapı düzgün kapanmıyor

• Cihazı dengeleme ayakları ile dengeleyin.

Şişeleri ve rafları tıkanıklık için kontrol edin. Teknik yardıma başvurmak için web sitemizi ziyaret edin: https://corporate.haier-europe.com/en/ "Web sitesi" bölümünün altında, ürününüzün markasını ve ülkenizi seçin. Teknik yardıma başvurmak için telefon numarasını ve formu bulabileceğiniz belirli bir web sitesine yönlendirileceksiniz.347

AB No. 2019/2016 yönetmeliğine göre ürün fişi Marka Haier Haier Haier Model adı / tanımlayıcı HWS42GDAU1 HWS77GDAU1 HWS79GDG Nominal şişe kapasitesi

Ev tipi soğutma kategorisi

Enerji verimliliği sınıfı

Yıllık enerji tüketimi (kWh/yıl)

İklim sınıfı: Bu cihaz, 10 °C ile 38 °C arasındaki bir ortam sıcaklığında kullanılmak üzere tasarlanmıştır. SN N ST SN N ST SN N ST Havadaki akustik gürültü emisyonları (db(A) re 1pW) C(37) C(37) C(37) Cihaz tipi Bağımsız Bağımsız Bağımsız Bu cihaz, yalnızca şarap depolamak için kullanılır. Evet Evet Evet Boyutlar (mm cinsiden D/W/H) 585/497/820 585/497/1270 585/497/1270 Açıklamalar: 1) 24 saat boyunca standart test sonuçlarına göre. Gerçek güç tüketimi, gerçek ortama, şişeleme miktarına, ayarlanan sıcaklığa, kapının açılıp kapanmasına vb. bağlıdır.

2) Nominal güç tüketimi, şarap dolabı iç ışığı yakmadığında standart teste göre elde edilen değerdir.

- genişletilmiş ılıman: 'bu soğutma cihazı 10 °C ila 32 °C arasında değişen ortam sıcaklıklarında kullanılmak üzere tasarlanmıştır'; - ılıman: 'bu soğutma cihazı 16 °C ila 32 °C arasında değişen ortam sıcaklıklarında kullanılmak üzere tasarlanmıştır'; - subtropikal: 'bu soğutma cihazı 16 °C ile 38 °C arasında değişen ortam sıcaklıklarında kullanılmak üzere tasarlanmıştır'; - tropikal: 'bu soğutma cihazı 16 °C ile 43 °C arasında değişen ortam sıcaklıklarında kullanılmak üzere tasarlanmıştır'; Standartlar ve direktifler Bu ürün, CE işareti sağlayan ilgili uyumlaştırılmış standartlarla birlikte geçerli tüm EC direktiflerinin gereksinimlerini karşılar.348 Müşteri Hizmetleri

Müşteri Hizmetleri Haier Müşteri Hizmetlerimizi ve orijinal yedek parça kullanımını öneriyoruz. Cihazınızla ilgili bir sorununuz varsa, lütfen önce SORUN GİDERME bölümüne bakın. Orada bir çözüm bulamazsanız, lütfen yerel bayinizle veya telefon numaralarını ve SSS'leri bulabileceğiniz ve hizmet talebini etkinleştirebileceğiniz ww.haier.com adresinden Hizmet ve Destek alanı ile iletişime geçin. Hizmetimizle iletişime geçmek için aşağıdaki verilere sahip olduğunuzdan emin olun. Bilgiler, anma değeri plakasında bulunabilir. Model

YEDEK PARÇA BULUNABİLİRLİĞİ: Termostatlar, sıcaklık sensörleri, baskılı devre kartları ve ışık kaynakları, modelin son ünitesinin piyasaya sürülmesinden sonra en az yedi yıl süreyle mevcuttur. Modelin son ünitesinin piyasaya sürülmesinden sonra en az yedi yıl kapı kolları, kapı menteşeleri, tepsi ve sepetler ve en az 10 yıl kapı contaları Asgari garanti: AB Ülkeleri için 2 yıl, Türkiye için 3 yıl, İngiltere için 1 yıl, Rusya için 1 yıl, İsveç için 3 yıl, Sırbistan için 2 yıl, Norveç için 5 yıl, Fas için 1 yıl, Cezayir için 6 ay, Tunus yasal garanti gerekli değildir. Ürün hakkında daha fazla bilgi için lütfen https://eprel.ec.europa.eu/ adresini ziyaret edin veya cihazla birlikte verilen enerji etiketindeki QR kodunu tarayın.349

Şarap şişesi istifleme
