KULLANIM KILAVUZU ActiveFinder One Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon/Kullanım

Kablolarda, prizlerde, ampul duylarında ve sigortalarda elektrik akımların (230 V AC) tespit edilmesi için test cihazı. Görsel ve sesli sinyallerle elektrik akımın bulunup bulunmadığı işaret edilir.

Emniyet Direktifleri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• 24 V/AC ve de 60 V/DC üzerinde voltajlar ile çalışıldığında daha da itinalı ve dikkatli olmak şarttır. Elektrik iletkenlerine dokunulduğunda bu voltajlarda dahi hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihaz nem veya diğer iletken kalıntılar ile ıslanmış ise voltaj altında çalışılamaz. > 24 V/AC ve de 60 V/DC ve üzeri voltajlarda nemden dolayı hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihazı kullanmadan önce temizleyin ve kurulayın.
• Diş mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Aşırı gerilim kategorisi III'e (CAT III – 1000 V) göre test cihazı ve toprak arasındaki gerilim 1000 V'u aşmamalıdır.
• Her ölçümden önce kontrol edilecek alanın (ms. kablo), kontrol cihazının ve kullanılan parçalarının (ms. bağlantı kablosu) arızasız durumda olduğundan emin olunuz. Cihazı bilinen bir voltaj kayangında (ms. AC kontrolü için 230 V'luk bir priz) test edin.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Cihazın uygun kullanımı ve olası emniyet donanımı (örn. elektrikçi eldivenleri) ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
• Elektrik tesislerinin tehlike sınırları yakınında yapılacak çalışmaları yalnız başınıza yapmayınız ve sadece sorumlu bir elektrik uzmanın talimatlarına uygun şekilde hareket ediniz.
• Bu ölçüm cihazı çift kutuplu gerilimsizlik denetimi yerine geçmez.

- Cihaz, yeterli güçteki elektrostatik alanların bulunup bulunmadığını ölçmektedir. Alan gücü çok düşükse, uyarı sinyali verilmese bile gerilim mevcut olabilir. Aşağıda yer alan, alan gücünü etkileyen faktörlerin listesinin eksiksiz olduğuna dair garantisi yoktur: Perdeleme, kablo izolasyonu (tür, güç), ölçüm aralığı; kullanıcı ve ölçüm alanı arasındaki izolasyon, prizin özel yapı şekli, test cihazının ve pillerin durumu.

Kullanıma dair ek bilgi

Elektrik tesisatlarında yapılan çalışmalar için geçerli güvenlik kurallarını dikkate alınız: 1. Güç kaynağından ayırın, 2. tekrar açılmasına karşı emniyete alın, 3. Voltaj olmadığını çift kutuplu kontrol edin, 4. topraklayın ve kısa devre yaptırın, 5. voltaj akımı olan komşu parçaları emniyete alın ve kapatın.

Emniyet Direktifleri

Elektromanyetik arızalarda yapılacaklar

• Ölçüm cihazı, 2014/35/EU Alçak Gerilim Yönetmeliği uyarınca güvenlik ve elektromanyetik uyumluluk kuralları ile sınır değerlerine ve ayrıca 2014/30/EUEMV Yönetmeliği uyarınca elektromanyetik uyumluluğa uymaktadır.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Semboller

Şekil B: Tehlikeli elektrik gerilim uyarısı: Cihazın içinde bulunan, korunmayan, elektrik taşıyan bileşenler, kişilere elektrik çarpmasına neden olabilecek tehlikelere neden olabilir.

Şekil C: Koruyucu sınıf II: Test cihazı, artırılmış ya da iki katlı bir yalıtma sahiptir.

Şekil D: Aşırı gerilim kategorisi III: Sabit tesislerde ve bileşenlerin güvenliği ve işlevselliğine özel gereksinimlerin bulunduğu durumlarda kullanılan bileşenler; örn. sabit tesisatlarda kullanılan şalterler ve sabit tesisata kalıcı bağlantı halinde bulunan endüstriyel kullanım amaçlı cihazlar gibi.

1 Pillerin takılması (bakınız şekil E)

Pil yuvasını açınız ve pili gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Cihaz izahatı (bakınız şekil F)

1 LED endüktörlü detektör ucu
(yeşil / kırmızı) /
İşletme göstergesi

2 Açma / Kapama

3 Cep klipsi

4 Pil yuvası

Cihazın işlevini, her kullanımdan önce cihazın çalışma aralığında bulunan elektrik taşıdığı bildiğiniz bir devre üzerinde kontrol ediniz.

2 ON / OFF (bakınız şekil A)

Laserliner

3 LED endüktörü / İşletme göstergesi

Detektör ucundaki (1) LED endüktörü aşağıdaki sinyalleri verir:

yeşil LED: Kontrol cihazı işletme hazır / gerilimsiz bölge

uyarı sinyalli kırmızı LED: Yakınlarda gerilimli hatlar bulunmakta

LED yok: Kontrol cihazı işletme hazır değil

4 Elektrik gerilimlerin tespit edilmesi

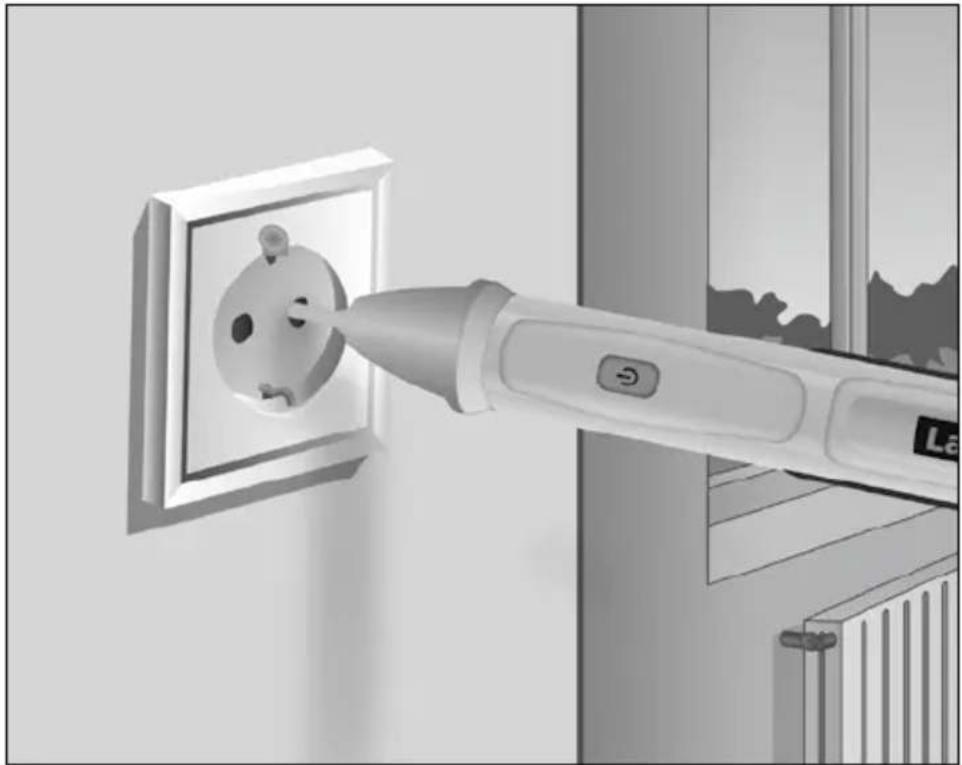

Şekil G: Detektör ucunu kontrol edilecek alana yerleştiriniz (örn. kablo, priz, vs.).

Şekil H: Gerilim varsa, detektör ucu kırmızı yanar ve bir sinyal duyulur.

Güvenliğiniz için tüm faz iletkenlerinin (L1, L2, L3) gerilim taşıyıp taşımadıklarını test ediniz!

Akustik sinyal zayıfladığında pilleri değiştirin.

Cihaz işaret vermediği halde hala gerilim bulunması ihtimalinin bulunduğu dikkat ediniz. Bağlantı kutusunun yapısal özellikleri veya yalıtımı türüne (kalınlık ve malzemesi) bağlı olarak işlevsellik etkilenebilir. Panel ve metalik kaplamaların ardından geçen elektrik gerilimleri tespit edilemez.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır. Rev18W41

Gösterge LED (kırmızı / yeşil)
Gerilim aralığı	50 VAC ~ 1000 VACFrekans 50 ... 60Hz
Aşırı gerilim kategorisi	CAT III - 1000 V (yoğuşmasız)Kirlenme derecesi 2
Güç kaynağı 2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Çalıştırma şartları	0°C ... 50°C, Hava nemi maks. 80 %rH,yoğuşmasız,Çalışma yüksekliği maks. 2000 m
Saklama koşulları	-10°C ... 60°C,Hava nemi maks. 80 %rH
Ebatlar (G x Y x D) 19 x 139 x 25 mm
Ağırlığı (piller dahil) 48 g

AB Düzenlemeleri ve Atık Aritma (K şekillerine bakınız)

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=action
