Ürün Tipi	Bipolar Gerilim Test Cihazı
Marka	Megger
Model	TPT320
Boyutlar (G x D x Y)	205 mm x 67 mm x 19 mm
Ağırlık	180 g
Güç Kaynağı	2 adet AAA / LR03 1,5 V pil (toplam 3 V)
Ölçülen Gerilim Aralığı	12 ila 690 V AC (16–400 Hz) ve DC (±)
Ekran	Dijital LCD + Gerilim ve polarite LED'i
Temel Fonksiyonlar	AC/DC gerilim testi, süreklilik testi (0–500 kΩ), tek kutuplu test, faz dönüşü testi, diyot testi, el feneri
Ölçüm Kategorisi	CAT IV 600 V / CAT III 1000 V
Koruma Sınıfı	IP64
Güvenlik Standardı	EN 61243-3:2010, DIN VDE 0682-401
Çalışma Sıcaklığı	-15 °C ila +55 °C
Bağıl Nem	%85 maks.
Maksimum Yükseklik	2000 m
Prob Kablosu Uzunluğu	1,2 m
Temin Edilen Aksesuarlar	GS38 uç başlıklar, plastik koruyucular, pil kapağı, kullanım kılavuzu
Pil Ömrü	Yaklaşık 80 mA tüketim
Otomatik Kapanma	Sinyal olmadığında 5 saniye sonra
El Feneri Sönme Süresi	Yaklaşık 10 saniye sonra
Tamir Edilebilirlik	Yetkili teknisyen tarafından onarım; iade için Megger ile iletişime geçin

Sık sorulan sorular - TPT320 Megger

TPT320 ile süreklilik nasıl test edilir?

Devrenin enerjisiz olduğundan emin olun. İki probu bağlayın. Süreklilik LED'i yanar ve direnç 500 kΩ altında olduğunda vibratör sürekli öter. LCD ekranda değer görüntülenmez.

AC veya DC gerilim nasıl ölçülür?

İki probu devreye bağlayın. Gerilim LED'ler ile gösterilir ve değer LCD ekranda görüntülenir. Yaklaşık 38 V AC veya 100 V DC üzerinde vibratör öter. Polarite + veya - LED'leri ile belirtilir.

'OL' görüntüsü ne anlama gelir?

'OL' (Over Load) görüntüsü, ölçülen gerilimin 690 V'u aştığı anlamına gelir. Test cihazı bu sınırın üzerinde kullanılmamalıdır.

Pillerin durumu nasıl kontrol edilir?

Prob uçlarını kısa devre yaparak otomatik test gerçekleştirin. Süreklilik LED'i yanar ve bip sesi duyulursa piller yeterlidir. LCD ekranda düşük pil göstergesi belirirse, pilleri iki adet AAA 1,5 V ile değiştirin.

Piller nasıl değiştirilir?

Prob cihazı herhangi bir devreden çıkarın. Pil kapağını sökün, eski pilleri çıkarın ve polariteye dikkat ederek iki adet AAA/LR03 1,5 V pil takın, ardından kapağı vidalayın.

Hangi güvenlik önlemlerine uyulmalıdır?

Cihazı nemli ortamda kullanmayın. Kullanımdan önce ve sonra test cihazını her zaman bilinen bir gerilim kaynağında kontrol edin. Ellerinizi koruyucu bariyerlerin arkasında tutun. Muhafaza hasarlıysa veya piller sızdırıyorsa cihazı kullanmayın.

Faz dönüşü nasıl test edilir?

Test cihazını ve uzak probu sıkıca tutun, eller bariyerlerin arkasında. İki probu 4 telli üç fazlı bir sisteme bağlayın. R LED'i sağ dönen alanı, L LED'i sol dönen alanı gösterir.

El feneri yanmazsa ne yapılmalı?

Fener anahtarına basın. Yanmazsa pilleri kontrol edin. Fener yaklaşık 10 saniye sonra otomatik olarak söner.

TPT320 ile diyot nasıl test edilir?

L1 (-) probunu anoda, L2 (+) probunu katoda bağlayın. Süreklilik LED'i yanar ve vibratör öter. Bağlantıları ters çevirin: sinyal yoksa diyot çalışıyordur.

TPT320 nasıl temizlenir ve bakımı yapılır?

Cihazı temiz ve kuru tutun. Çözücü kullanmayın. Oda sıcaklığında kuru bir yerde saklayın. Uzun süre kullanılmayacaksa pilleri çıkarın.

KULLANIM KILAVUZU TPT320 Megger

Herhangi bir teste başlamadan önce, pilleri kontrol etmek için probları birbirine değildirerek kısa devre yaptırın.

TPT320, yüksek derecede güvenlik sunmak üzere tasarlanmıştır. DIN VDE 0682-401 ve IEC/EN 61243-3

standartlarına uygundur. Cihazın güvenli şekilde çalıştırıldığından emin olmak için, cihazı kullanmadan önce lütfen aşağıdaki talimatları okuyun.

■ Ölçüm aletini nemli ortamda kullanmayın.

Gerilimli bir devreyi test etmeden önce, gerilim test cihazı, kullanımdan önce ve sonra bilinen bir gerilim kaynağına (örn., uygun bir 120 / 230 V priz ya da uygun bir test ünitesi) bağlanarak kontrol edilmelidir.

■ Gerilim testleri her iki kutup ile yapılmalıdır.

■ 50 V AC / 120 V DC üzeri gerilimleri test ederken çok dikkatli olunmalıdır.

Test cihazının sadece belirtilen ölçüm aralıkları içinde ve 690 V'a kadar alçak gerilim tesisatlarında vetasarlandığı ölçüm kategorisi içerisinde kullanıldığından emin olun.

■ Test ederken ellerin ana gövde ve uzak prob (Remote probe) üzerindeki bariyerlerin arkasında olduğundan emin olun.

■ Uçlara temas etmekten kaçının.

- Ölçüm aleti, iyi durumda, temiz, kuru olmalı ve kasasında kırık ya da uçta veya problarda hasar olmamalıdır.

Cihazı pil kapağı (Battery cap) takılı olmadan kullanmayın ve pilleri değiştirirken probların devrelere bağlı olmadığından emin olun.

■ Bir ya da daha fazla fonksiyon düzgün çalışmıyor ise, cihazı kullanmayın.

■ Gerilim uyarı üçgeni LED, test sırasında pillerin bitmiş olması halinde uçlarda gerilim olduğunu göstermek için yanar. Bu, ölçüm amacıyla kullanılmamalıdır.

Gürültülü ortamlarda duymayı sağlamak için sesli uyarı düşünülmelidir.

■ Test cihazı uzun süre kullanılmayacak ise, pilleri çıkarın.

Gerilim test cihazı ya da yorgun sızan pillerle kullanılmamalıdır. Elektrik çarpması tehlikesi!

Genel husus: Gerilim testleri TPT320 üzerinde önceliklidir. Probun ucunda (<10 V) hiçbir gerilim tespit edilmez ise, cihaz sürekli test modundadır.

Giriş

Megger TPT320 gerilim test cihazı, elektrikçiler ve elektrik mühendislerine gerilim değerini gösterir, fakat aynı zamanda ölçüm aletini çok yönlü kılan bazı ek fonksiyonlara/özelliklere sahiptir.

TPT320 gerilim test cihazı, 0 ila 500 kΩ arasında değişen bir süreklilik fonksiyonuna ek olarak 12 ila 690 volt arasında AC (Alternatif Akım) ve DC (Doğru Akım) gerilim ölçümü sağlayan hem LCD hem de LED ekran (Display) özelliğine sahiptir. Süreklilik ve gerilim ölçümleri, akustik iskandil ile yapılır.

Parlak LED feneri (LED torch), aydınlatması zayıf ortamlarda güvenli çalışma olanağı sağlar. Bir RCD, RCBO ve Emniyet Devre Kesicisi ile korunan bir devrede faz ve toprak arasında test gerçekleştirirken, TPT320 bu cihazları trip ettirmeyecektir.

Faz rotasyon göstergesi özelliği, bazı 2 kutuplu test cihazları tarafından uygulanan test probları çaprazlamasını önleyecek şekilde basitleştirilmiştir.

Güvenlik göz önüne alındığında, TPT320, kolay ve rahat bir kavrama sağlayan IP64 korumalı sağlam bir gövdeye sahip CAT IV 600 V yüksek gerilim korumasına sahiptir. GS38 kılıfları standart olarak sağlanmaktadır.

Cihaz, piller tükenmiş olsa dahi tehlikeli test gerilimlerinde operatörü uyaracak bir özelliği sahiptir.

Lütfen dikkat: GS38'e (minimum açık uç) uymak için, her çubuk üzerindeki metal başlıkların çıkarılması ve temin edilen plastik uç kılıfları ile değiştirilmesi gerekir.

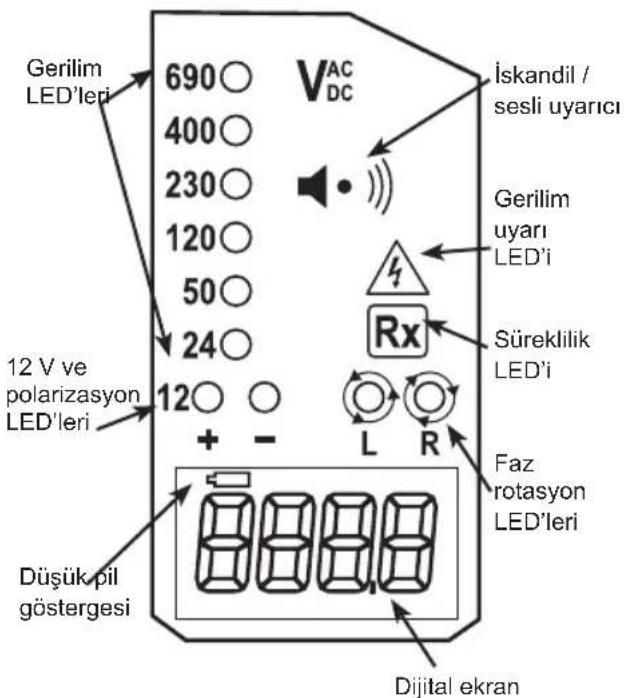

TPT320 Ekranı(Display)

Gerilim LED'leri 690○ 400○ 230○ 120○ 50○ 24○ 12 V ve polarizasyon LED'leri VAC DC İskandil / sesli uyarıcı Gerilim uyarı LED'i Rx Süreklilik LED'i L R Faz rotasyon LED'leri Düşük pil göstergesi Dijital ekran

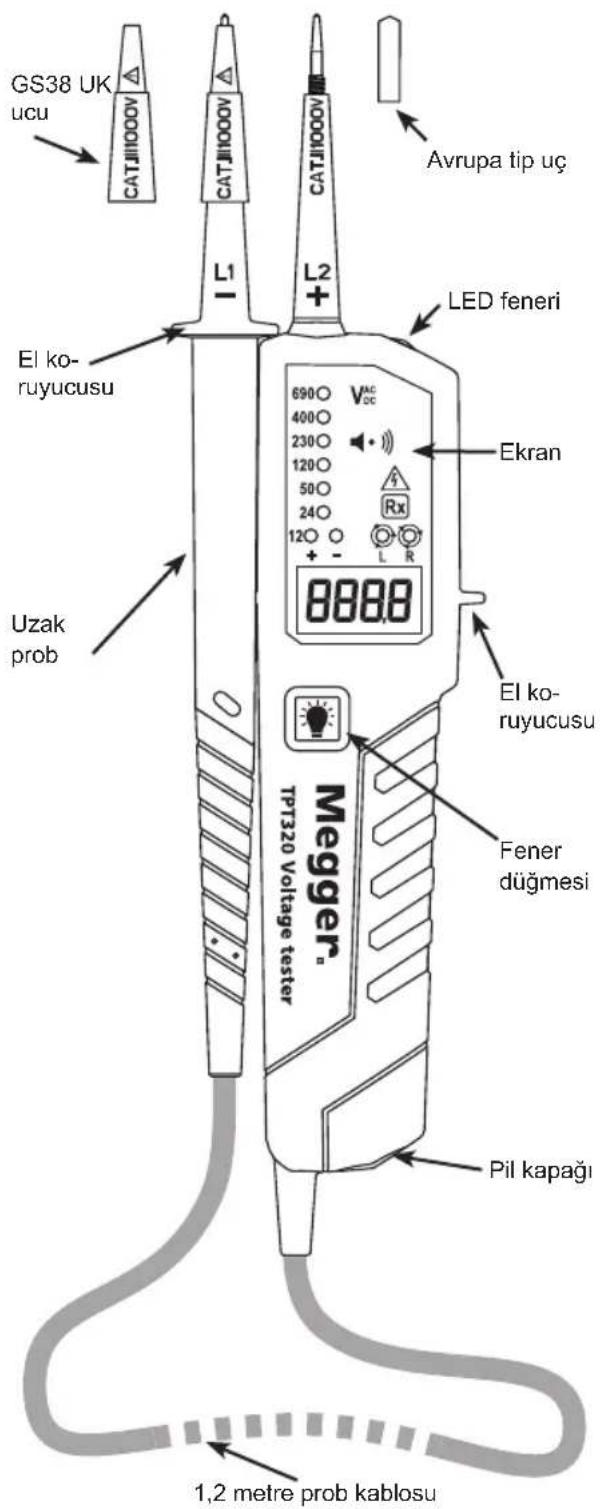

TPT320 Özelliği

GS38 UK ucu CATJII000V CATJII000V CATJII000V L2 L EVRA Ptp uç LED feneri Ekran El ko- ruyucusu Uzak prob Meggler TP1320 Voltage tester Fener düzmesi Pil kapağl 1,2 metre prob kablosu

Kullanma talimatları

Otomatik güç açma / kapatma

Test cihazı süreklilik, yaklaşık 10 V üzeri bir AC veya DC gerilim ya da L2 (tek kutup testi) üzerinde yüklü bir faz algıladığında açılır. Cihaz, fener ışık düğmesi ile de açılabilir.

Otomatik güç kapatma

Test cihazı, problar tarafından algılanan bir sinyal bulunmadığında 5 saniye sonra otomatik olarak kapanır. Fener ışığı, yaklaşık 10 saniye sonra kapanır.

Otomatik test

TPT320 ile herhangi bir ölçüme başlamadan önce, otomatik test gerçekleştirilmelidir. Prob uçlarını birbirine değildirik kısa devre yaptırın, süreklilik LED'i yanar ve sabit bir sinyal sesi duyulur. Bu prosedürde, pillerde gerilim testinin doğru şekilde yapılması için yeterli güç olup olmadığı kontrol edilir.

DİKKAT: Bu test, test cihazının doğru besleme gerilimini gösterme kapasitesine sahip olduğunu göstermez; cihazın gerilim ölçüm kapasitesini kontrol etmek için test öncesinde ve sonrasında bilinen yüklü bir besleme veya özel bir test ünitesi kullanılmalıdır.

Sadece gerilim uyarı LED'(Voltage warning LED)inin yanması (>50 VAC / >120 VDC) ve LCD ekranın (Display) boş olması halinde pilleri kontrol edin.

(Bu özellik, sürekli gerilim gösterge aracı olarak kullanılmamalıdır.)

LCD ekranda (Display) düşük pil göstergesi (Low battery indicator) belirir ise pilleri değiştirin.

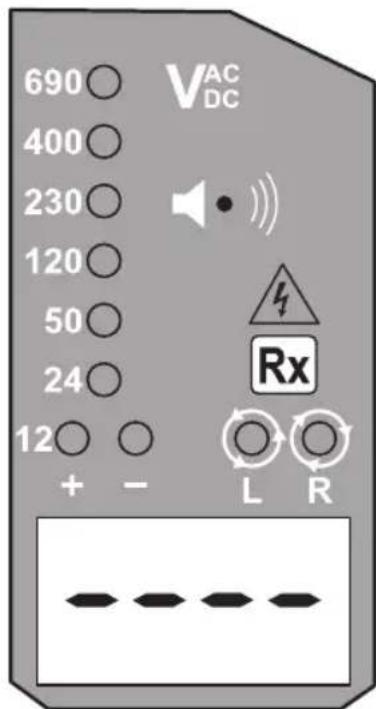

Süreklilik testi

Test edilecek devrede elektrik olmadığından emin olun. Her iki test probunu devreye bağlayın. Süreklilik LED'i (Continuity LED) yanar ve sesli uyarıcı <500 kΩ sürekliliği göstermek için sabit bir sesli uyarı verir. Not: LCD ekranda süreklilik ölçümü yoktur.

Diyot testi

L1 - probunu diyotun anoduna ve L2 + probunu katotuna bağlayın. Süreklilik LED'i yanar ve sesli uyarı

verilir. Bağlantıları ters bağlarsanız, süreklilik LED'i yanmaz ve sesli uyarı verilmez.

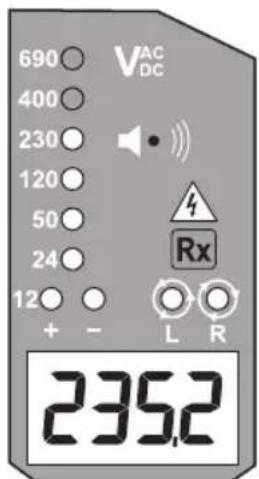

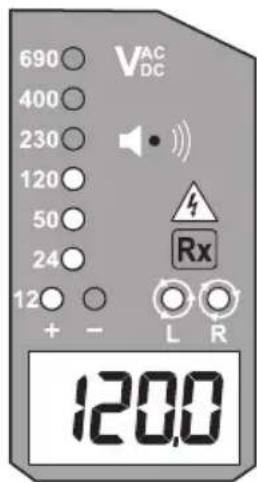

AC/DC Gerilim testi

690 VAC 400 DC 230 120 50 24 12 + - Rx L R 235.2

690 VAC DC 400 230 120 50 24 12 + - Rx L R 120.0

Her iki probu test edilecek devreye bağlayın. Gerilim LED'ler ve LCD ekran (Display) ile gösterilir.

Yaklaşık 38 VAC veya yaklaşık 100 VDC eşik gerilim aşıldığında sesli uyarı verilir.

Gerilim polaritesi aşağıdaki şekilde gösterilir.

AC: Hem + hem de - 12 V LED yanar.

+DC: +12 V LED yanar.

-DC: -12 V LED yanar.

L2 + probu pozitif (negatif) potansiyel olduğunda, Polarite gösterge LED'i "+DC" ("-DC") ibaresini gösterir.

Gerilim testi sırasında, L veya R LED'leri yanabilir.

690 V üzeri gerilimlerde LCD üzerinde 'OL' görüntülenecektir.

Test cihazını sıkıca elinizde tutun. "L2 +" probunu test edilecek nesneye bağlayın.

Gerilim uyarı LED'i yanar ve test edilen nesnede yaklaşık 100 V AC veya üzeri bir gerilim olduğunda sesli uyarı verilir.

(Pol ≥ 100 VAC)

Test edilen ekipman kullanıcısı veya ekipmanın yalıtım durumu / topraklama koşulları yeterince iyi değil ise, bu test fonksiyonu tam olarak gerçekleştirilemeyebilir.

Not: Gerilimli devrelerin doğrulaması sadece Tek kutuplu faz testine bağlı olmamalıdır.

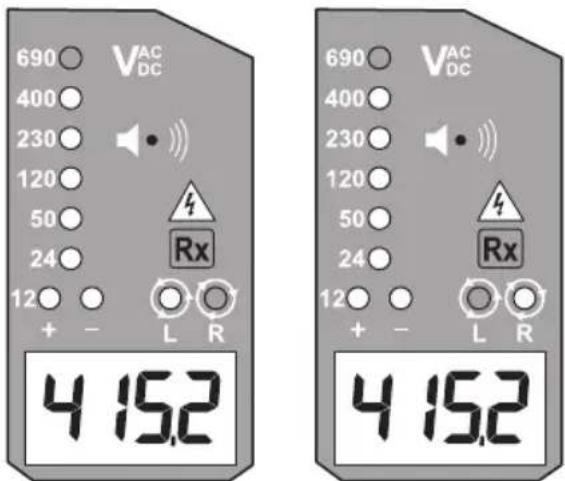

Faz rotasyon testi

690 VAC DC 400 230 120 50 24 12 + - Rx L R 4 15,2 690 VAC DC 400 230 120 50 24 12 + - Rx L R 4 15,2

Faz rotasyon testi için L LED'i ve R LED'i çeşitli kablolama sistemlerinde çalışabilir, fakat etkili bir test sonucu sadece üç-fazlı 4-telli sistemlerde elde edilebilir.

Bir elinizle test cihazını ve diğer elinizle uzak probu sıkıca tutun, ellerinizin el koruyucularının arkasında olduğundan emin olun ve her iki probu da test edilecek nesneye bağlayın. Faz-faz gerilimi, gerilim LED'leri (Voltage LEDs) ve LCD ekran (Display) ile gösterilir.

R LED'i, Sağ Döner alan için yanar. (L1, L2, L3)

L LED'i Sol döner alan için yanar. (L1, L3, L2)

Ölçüm prensibi: Ölçüm aleti, kullanıcıdan toprak olarak yararlanarak faz artış sırasını belirler. Test edilen ekipman kullanıcısı veya ekipmanın yalıtım durumu / topraklama koşulları yeterince iyi değil ise, bu test fonksiyonu tam olarak gerçekleştirilirilemeyebilir.

Fener ışığı

Fener ışığı düğmesine basıldığında ışık yanar ve yaklaşık 10 saniye sonra söner.

Pilleri Değiştirme

Pil kapağını (Battery cap) açmadan önce probları test noktasından çıkarın. Her iki prob da bağlı iken süreklilik testi gerçekleştirilemiyorsa piller bitmiştir. LCD ekranda (Display) bir pil sembolü düşük pil uyarısı gösterir.

Aşağıdaki prosedürü takip edin ve pilleri yenileri (tip AAA / IEC LR03 1,5 V) ile değiştirin.

Bir tornavida ile pil kapağını (Battery cap) sökün. Pil kapağını (Battery cap) çekin ve pilleri değiştirin. Pil kapağı (Battery cap) üzerindeki resme göre yeni pilleri takın ve pil kapağını (Battery cap) geri takın.

Ölçümlere başlamadan önce pil kapağının doğru şekilde kilitlendiğinden emin olun.

CE - Uygunluk sembolü, ölçüm aleti geçerli direktiflere uygundur. EMV-Direktifine (89/336/EEC) uygundur, EN 61326-1 Standardını karşılar. Ayrıca Düşük Voltaj Direktifine (73/23/EEC) uygundur, EN61243-3:2010 Standardını karşılar.

CAT IV - Ölçüm kategorisi IV: Bina dışında alçak gerilim şebeke kaynağı başlangıç noktası ve tüketim ünitesi arasına bağlı cihazlar.

CAT III - Ölçüm kategorisi III: Tüketim ünitesi ve elektrik prizleri arasına bağlı cihazlar.

CAT II - Ölçüm kategorisi II: Elektrik prizleri ve kullanıcı ekipmanı arasına bağlı cihazlar.

WEEE Direktifi

Ölçüm aleti ve piller üzerinde bulunan üzeri çizili tekerlekli çöp kutusu simgesi, pillerin kullanım ömrü sonunda genel atıklarla birlikte atılmaması gerektiğini göstermektedir.

Megger, İngiltere'de bir Elektrik ve Elektronik Ekipmanları Üreticisi olarak tescillidir. Tescil numarası; WEE/DJ2235XR.

İngiltere'de bulunan Megger ürünleri kullanıcıları, bunların imhası için www.

b2bcompliance.org.uk adresinden ya da 01691 676124 numaralı telefonu arayarak B2B Uyum Departmanı ile iletişime geçebilir.

AB'nin diğer bölgelerinde bulunan Megger ürünleri kullanıcıları, yerel Megger firması veya distribütörüne başvurmalıdır.

Pillerin İmhası

Bu ürün içerisindeki piller, Piller Direktifi kapsamında Taşınabilir Piller olarak sınıflandırılmıştır. Bu pillerin güvenli imhası ile ilgili talimatlar için Megger Ltd ile irtibata geçin.

AB'nin diğer bölgelerinde pillerin imhası için yerel distribütörünüz ile irtibata geçin.

Megger, İngiltere'de tescilli bir pil üreticisidir.

Tescil numarası BPRN01235'dir.

Daha fazla bilgi için www.megger.com adresini ziyaret edin.

Özellikler

Gerilim aralığı: 12...690 V AC (16...400

Hz), DC(±)

LED Nominal gerilimi: 12/24/50/120/230/

400 / 690 V, AC (16...

400 Hz), DC(±)

LED toleranslari: EN61243-3'e göre

Gerilim uyarı

LED göstergesi >50 VAC, >120 VDC

Tepki süresi: Her nominal gerilimin %100'de

< 1s

LCD Aralığı: 12...690 V, AC (16...

400 Hz), DC(±)

LCD Çözünürlüğü: 0,1 V

LCD Doğruluğu: ±%3±5dgt (12...690 V)

LCD Aralık üstü

göstergesi: "OL"

Maksimum akım: <3.5 mA (690 V'da)

Ölçüm Kapasitesi: 30 s (işlem zamanı),

240 s KAPALI (şarj

süresi)

Dahili batarya tüketimi:

Yaklaşık 80 mA

Tek kutuplu faz testi gerilim aralığı:

100..690 V AC

(50/60 Hz)

Faz rotasyon testi: 120...400 V toprak-

faz, AC 50/60 Hz

Süreklilik testi: 0...500 kΩ + %50

Pil: 3V AAA/LR03 1,5 V x 2)

Sıcaklık: -15...55 °C çalışma;

-20...70 °C depolama,

Yoğunlaşmasız

Nem: Maks. %85 BN

Rakım: 2000 m'ye kadar

Aşırı gerilim: CAT III / 1000 V/

CAT IV 600 V

Güvenlik Standardı: EN61243-3:2010

Kirlilik derecesi 2

Koruma: IP64

Boyutlar: 67 mm (G) x 205 mm (U)

19 mm (D)

Ağırlık: 180 g

ONARIM VE GARANTI

Bu ölçüm aleti, statik hassas cihazları içerir ve baskıli devre kartları ile çalışırken dikkat edilmelidir. Ölçüm aletinin koruması zarar görmüş ise, kullanılmamalı ve gerekli eğitimi almış nitelikli personel tarafından onarım için gönderilmelidir. Örneğin görünür hasar, planlanan ölçümlerin yapılamaması, elverişsiz koşullarda uzun süreli depolama ya da taşıma sırasında ciddi gerilimlere maruz kalma durumunda korumanın zarar görmesi muhtemeldir.

Not: Öncesinde izin alınmadan gerçekleştirilen her tür onarım veya ayarlama garantiyi otomatik olarak geçersiz kılacaktır.

Cihazın onarımı ve yedek parça

Megger ölçüm aletleri servis ihtiyacı halinde:

Megger Limited

Dover, Kent CT17 9EN

England

Tel: [phone]

ya da onaylı bir onarım şirketi ile iletişime geçin.

Ölçüm Aletinin Onarım İçin Geri Gönderilmesi

Ölçüm aletinin onarım için geri gönderilmesi gerekiyorsa, aşağıdaki adreslerden biri ile irtibata geçilerek bir İade İzin numarası alınmalıdır. Bu numara verilirken ölçüm aletinin seri numarası ve ilgili arıza gibi temel bilgileri vermeniz istenecektir. Bu şekilde Servis Departmanı ölçüm aletinizi teslim almadan önce gerekli hazırlıkları yapacak ve size mümkün olan en iyi hizmeti sunacaktır.

İade İzin numarası, ürün ambalajı dışında ve ilgili yazışmalarda açıkça belirtilmelidir. Ölçüm aleti, ilgili adrese nakliye ücreti ödenmiş olarak gönderilmelidir. Uygun olması durumunda, gümrükten çekme işlemlerini hızlandırmak için ürünle aynı anda havayolu posta hizmeti ile ürünün orijinal faturası ve sevk irsaliyesi de gönderilmelidir.

Garanti süresi dışında onarım gerektiren ölçüm aletleri için gerekli olması durumunda, ölçüm aleti üzerinde çalışmaya başlamadan önce ürünü gönderen müşteriye tahmini bir onarım süresi bildirilecektir.

Uygunluk Beyani

İşbu belge ile, Megger Instruments Limited, bu Kullanım Kılavuzunda açıklanan ve Megger Instruments Limited tarafından üretilmiş radyo ekipmanlarının 2014/53/EU Direktifine uygun olduğunu beyan eder. Megger Instruments Limited tarafından üretilmiş ve bu Kullanım Kılavuzunda açıklanan diğer ekipmanlar, duruma göre 2014/30/EU ve 2014/35/EU Direktiflerine uygundur.

Megger Instruments AB uygunluk beyanlarının tam metni, şu adreste mevcuttur: megger.com/eu-dofc.
