Producttype	Tweepolige spanningstester
Merk	Megger
Model	TPT320
Afmetingen (L x B x D)	205 mm x 67 mm x 19 mm
Gewicht	180 g
Voeding	2 AAA / LR03 1,5 V batterijen (3 V totaal)
Gemeten spanningsbereik	12 tot 690 V AC (16–400 Hz) en DC (±)
Display	Digitale LCD + spannings- en polariteits-LED
Belangrijkste functies	AC/DC spanningstest, continuïteitstest (0–500 kΩ), enkelpolige test, fasevolgordetest, diodetest, zaklamp
Meetcategorie	CAT IV 600 V / CAT III 1000 V
Beschermingsgraad	IP64
Veiligheidsnorm	EN 61243-3:2010, DIN VDE 0682-401
Gebruikstemperatuur	-15 °C tot +55 °C
Relatieve luchtvochtigheid	max. 85%
Max. hoogte	2000 m
Lengte meetsnoer	1,2 m
Meegeleverde accessoires	GS38 meetpennen, plastic beschermers, batterijklep, handleiding
Batterijduur	Ongeveer 80 mA stroomverbruik
Automatische uitschakeling	Na 5 seconden zonder signaal
Zaklamp uitschakeling	Na ongeveer 10 seconden
Repareerbaarheid	Reparatie door gekwalificeerde technicus; neem contact op met Megger voor retour

Veelgestelde vragen - TPT320 Megger

Hoe test ik de continuïteit met de TPT320?

Zorg ervoor dat het circuit spanningsloos is. Sluit beide sondes aan. De continuïteits-LED gaat branden en de vibrator geeft een continu geluid bij weerstand lager dan 500 kΩ. Er wordt geen waarde op het LCD-scherm weergegeven.

Hoe meet ik een AC- of DC-spanning?

Sluit beide sondes aan op het circuit. De spanning wordt aangegeven door de LED's en de waarde wordt op het LCD-scherm weergegeven. De vibrator klinkt boven ongeveer 38 V AC of 100 V DC. De polariteit wordt aangegeven door de + of - LED.

Wat betekent de weergave 'OL'?

De weergave 'OL' (Over Load) geeft aan dat de gemeten spanning hoger is dan 690 V. De tester mag niet boven deze limiet worden gebruikt.

Hoe controleer ik de toestand van de batterijen?

Voer een zelftest uit door de meetpennen kort te sluiten. Als de continuïteits-LED brandt en er een pieptoon klinkt, zijn de batterijen voldoende. Als de indicator voor lege batterijen op het LCD-scherm verschijnt, vervang dan de batterijen door twee AAA 1,5 V.

Hoe vervang ik de batterijen?

Verwijder de sondes van elk circuit. Draai de batterijklep los, vervang de oude batterijen door twee AAA/LR03 1,5 V batterijen met inachtneming van de polariteit, en draai de klep weer vast.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik het apparaat niet in een vochtige omgeving. Controleer de tester altijd op een bekende spanningsbron voor en na gebruik. Houd uw handen achter de beschermingsbarrières. Gebruik het apparaat niet als de behuizing beschadigd is of als de batterijen lekken.

Hoe test ik de fasevolgorde?

Houd de tester en de afstandsprobe stevig vast, handen achter de barrières. Sluit beide sondes aan op een 4-draads driefasensysteem. De LED R geeft een rechtsdraaiend veld aan, de LED L een linksdraaiend veld.

Wat moet ik doen als de zaklamp niet gaat branden?

Druk op de schakelaar van de zaklamp. Als hij niet gaat branden, controleer dan de batterijen. De zaklamp schakelt na ongeveer 10 seconden automatisch uit.

Hoe test ik een diode met de TPT320?

Sluit de sonde L1 (-) aan op de anode en L2 (+) op de kathode. De continuïteits-LED gaat branden en de vibrator klinkt. Keer de aansluitingen om: geen signaal duidt op een werkende diode.

Hoe reinig en onderhoud ik de TPT320?

Houd het apparaat schoon en droog. Gebruik geen oplosmiddelen. Bewaar het op een droge plaats bij kamertemperatuur. Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt.

GEBRUIKSAANWIJZING TPT320 Megger

Voordat met testen wordt begonnen, moeten de draden met elkaar worden kortgesloten om de accu's te controleren.

De TPT320 is ontworpen om een hoge veiligheidsgraad te bieden. Het voldoet aan normen DIN VDE 0682-401 en IEC/ EN 61243-3. Om ervoor te zorgen dat het apparaat veilig werkt, moet u vóór gebruik de volgende instructies lezen.

■ Niet gebruiken in een vochtige omgeving.

■ Voor het testen van een circuit onder spanning, moet het worden gecontroleerd met een bekende spanningsbron (bijv. een geschikt 120 /230 V stopcontact of een geschikt ijkingsapparaat) voor en na gebruik.
■ Spanningstesten moeten met beide polen worden uitgevoerd.
Bij testspanningen boven 50 V AC/120 V DC, moet extreem zorgvuldig te werk worden gegaan.
Zorg ervoor dat de tester alleen wordt gebruikt binnen de vermelde meetbereiken, in laagspanningsinstallaties tot 690 V en in de meetcategorie waarvoor het is ontworpen.
Zorg er bij het testen voor dat de handen zich achter de afscheidingen op het hoofdlichaam en de afstandssonde (Remote probe) bevinden. Raak de tips niet aan.
■ Het instrument moet in goede orde zijn, schoon, droog en zonder beschadigde behuizing of beschadigde kabels of sondes.
■ Het apparaat mag niet worden gebruikt met het batterijklep (Battery cap) verwijderd en bij het verwisselen van de batterijen mag de sonde niet aan een circuit zijn verbonden.
■ Het apparaat mag niet worden gebruikt als een of meer van de functies niet goed werkt.
■ De driehoekige spanningswaarschuwing-

LED zal branden om aan te geven dat er spanning op de tips staat in het geval van lege batterijen tijdens het testen. Dit mag niet worden gebruikt voor meetdoeleinden.

■ De geluidsalarm moet worden getest op hoorbaarheid in luidruchtige omgevingen.

Als de tester langere tijd niet wordt gebruikt moeten de batterijen uit de tester worden gehaald.

■ De spanningstester mag niet worden gebruikt met uitgeput of uitgelopen batterijen. Gevaar voor elektrische schok!

Algemeen punt: Op de TPT320 hebben spanningstesten prioriteit. Als bij de sondetip (<10 V) geen spanning wordt gedetecteerd, dan is het apparaat continu in testmodus.

Inleiding

De Megger TPT320 spanningstester biedt elektriciens en elektriciteitsmonteurs een spanningsindicatie, maar heeft ook aanvullende functies/eigenschappen die het instrument veelzijdiger maken.

De TPT320 heeft zowel LCD als LED-schermen die wisselstroom- en gelijkstroom-spanningsmetingen leveren van 12 tot 690 volt, en daarnaast een continuïteitsfunctie van 0 tot 500 kΩ. Continuïteit- en spanningsmetingen worden ondersteund door een akoestisch alarm.

Een heldere LED-lampfunctie (LED torch) biedt veilige werkomstandigheden in slecht verlichte omgevingen.

Bij het uitvoeren van een test tussen fasespanning en aarding, op een circuit dat wordt beschermd door een RCD, RCBO en zekering, zal de TPT320 deze apparaten niet inschakelen.

De faserotatie-aanduidingsfunctie is versimpeld, wat de kruising voorkomt van de testsondes die worden gebruikt door enkele 2-polige testers.

Met veiligheid in gedachten, is de TPT320 CAT IV 600 V geclassificeerd met een sterke behuizing van klasse IP64 die een eenvoudige en comfortabele grip biedt. Standaard worden GS38-beschermkappen geleverd.

Het apparaat heeft een functie die de operator waarschuwt voor gevaarlijke testspanningen, zelfs wanneer de batterijen leeg zijn.

Let op: Om te voldoen aan GS38 (minimaal blootgestelde tip), moeten de metalen doppen op elke draad worden losgeschroefd en vervangen met de geleverde plastic tipmantels.

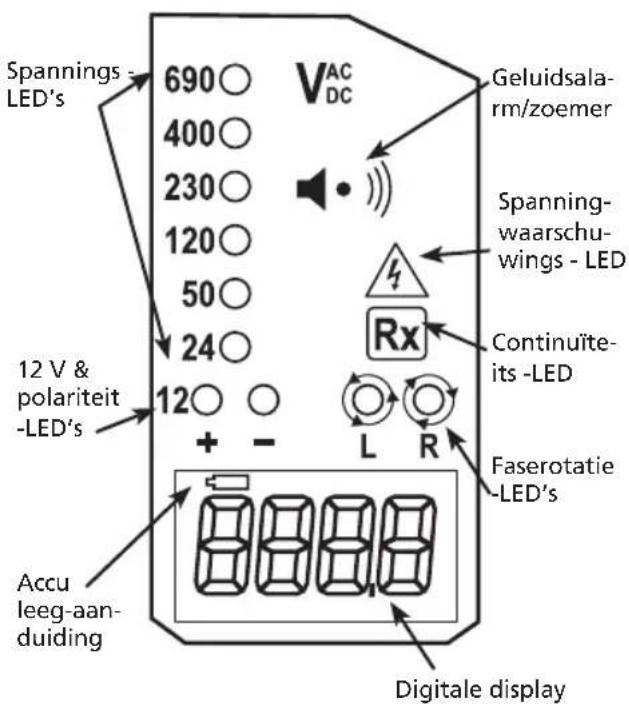

TPT320 Display

Spannings - LED's 690 ○ VAC DC 400 ○ 230 ○ 120 ○ 50 ○ 24 ○ 12 V & polariteit -LED's Accu leeg-aan-duiding Geluidsla- rm/zoemer Spanning-waarschu-wings - LED Continuïte- its -LED Rx L R Faserotatie -LED's Digitale display

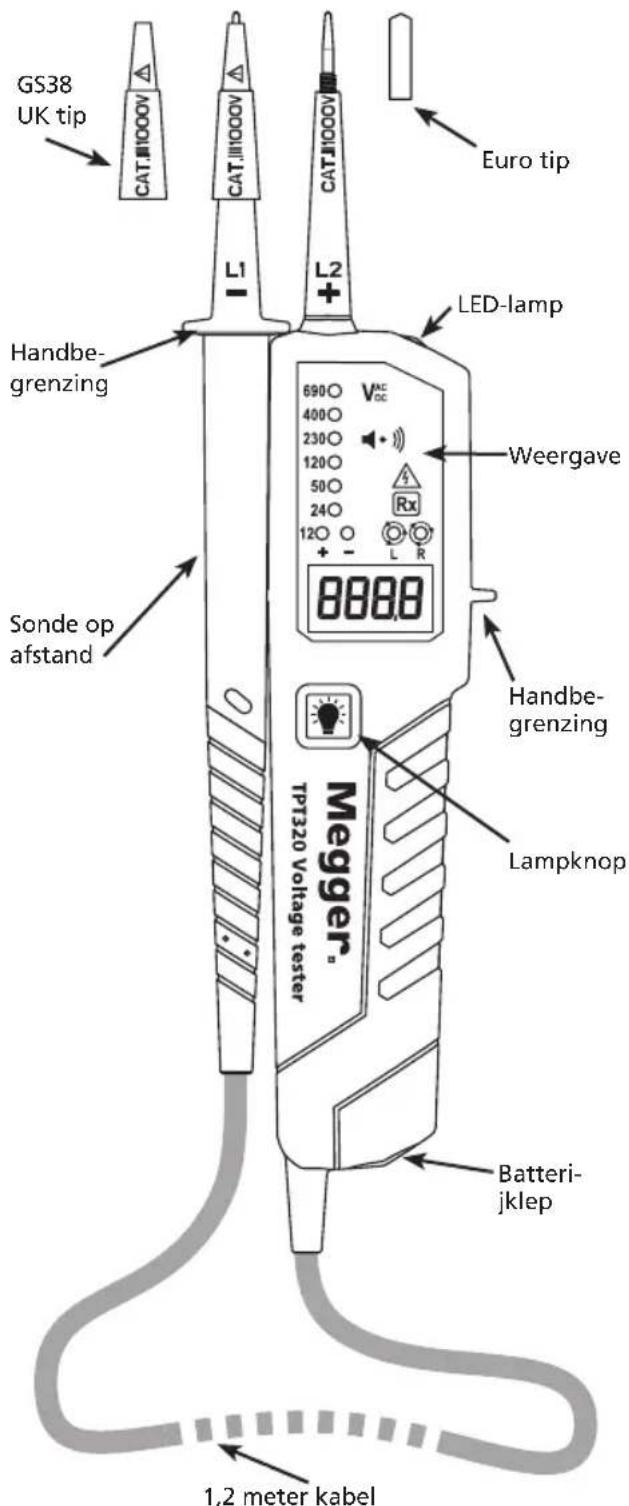

TPT320-functies

GS38 UK tip CAT.II1000V CAT.III1000V CAT.IJ1000V L2 L Handbegrenzing LED-lamp Euro tip 690° VAC 400° 230° 120° 50° 24° 12° L R 8888 Weergave Handbegrenzing Lampknop Megger™ TP1320 Voltage tester Batteri-jklep Sonde op afstand 1,2 meter kabel

Bedieningsaanwijzingen

De tester schakelt automatisch in wanneer het continuïteit, een wisselstroom- of gelijkstroomspanning detecteert boven ongeveer 10 V of een spanningsfase op L2 (enkelpolige test). Het kan ook worden ingeschakeld met de lampfunctie.

Automatische uitschakeling stroom

De tester wordt na 5 seconden automatisch uitgeschakeld als er door de sondes geen signaal wordt gedetecteerd. De lamp schakelt na ongeveer 10 seconden uit.

Zelftest

Voor het starten van metingen met de TPT320, moet een zelftest worden uitgevoerd. Maak kortsluiting met de sondetips; de continuïteits-LED (continuity LED) zal branden en er is een continu/doorgaande toon hoorbaar. Deze procedure controleert of de batterijen voldoende stroom hebben om de spanningstester correct te laten werken.

VOORZICHTIG: Deze test geeft niet aan of de tester de juiste voedingsspanning aangeeft; voor het controleren van de spanningsmeetcapaciteit van het apparaat, moet een bekende spanning of een toegewijd ijkingsapparaat worden gebruikt vóór en na het testen.

Als alleen de spanningswaarschuwing-LED (Voltage warning LED) gaat branden(<50 V AC /<120 V DC) en het LCD-display leeg is, moeten de batterijen worden gecontroleerd.

(Deze functie mag niet worden gebruikt als middel om spanningsaanduidingen te continueren.)

Als de batterij leeg-aanduiding (Low battery indicator) in het LCD-scherm verschijnt, moeten de batterijen worden verwisseld.

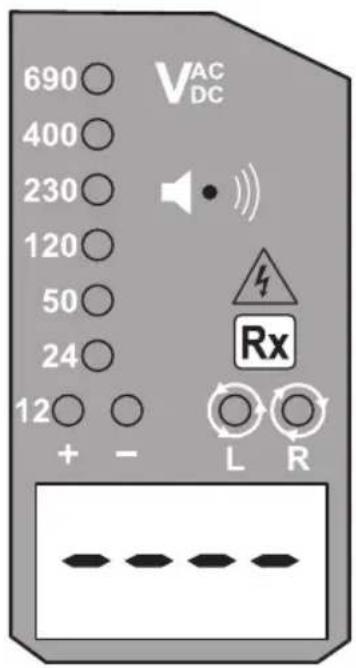

Continuïteitstest

Zorg ervoor dat het te testen circuit niet wordt ingeschakeld. Koppel beide testsondes aan het circuit. De continuïteits-LED (Continuity LED) gaat branden en de zoemer klinkt continu om continuïteit < 500 kΩ aan te geven. Let op: Op het LCD-scherm is geen continuïteitsmeting beschikbaar.

Diodetest

Koppel de L1 - sonde aan de anode van de diode en de L2 + sonde aan de kathode. De continuïteits-LED (continuity LED) zal gaan branden en de zoemer zal klinken. Bij het omkeren van de koppelingen zal de continuïteits-LED (continuity LED) niet gaan branden en zal er geen geluid klinken.

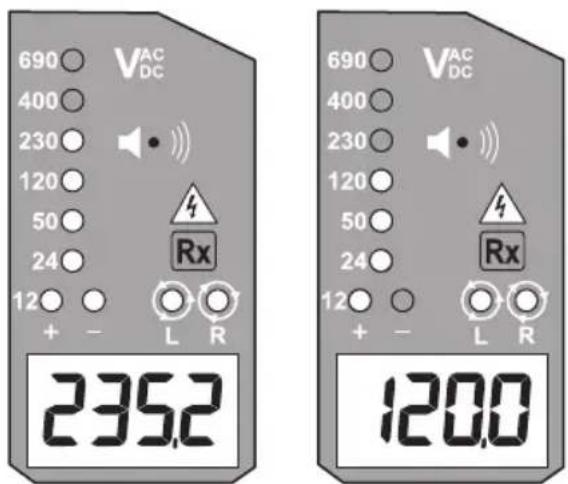

Wisselstroom/gelijkstroom spanningstest (AC/DC Voltage test)

Koppel beide sondes aan het te testen circuit. De spanning wordt aangegeven door LED's en het LCD-display.

De zoemer klinkt wanneer een drempelwaarde van ongeveer 38 V AC of ongeveer 100 V DC wordt overschreden.

De spanningspolariteit wordt op de volgende wijze aangegeven.

AC: Beide + en - 12 V LED's zijn aan.

+DC: +12 V LED is aan.

-DC: -12 V LED is aan.

Wanneer de L2 sonde + de positieve (negatieve) potentiaal is, geeft de polariteitaanduidings-LED "+DC" ("-DC") aan.

Tijdens een spanningstest kunnen L of R LED's gaan branden.

Voor spanningen van meer dan 690 V, toont het LCD 'OL'.

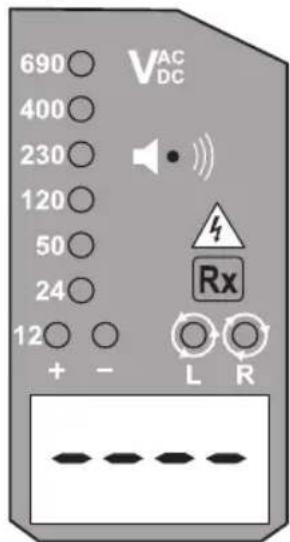

Enkelpolige fasetest

690 VAC 400 DC 230 120 50 24 12 + - L R Rx

Houd de tester stevig in uw hand. Koppel de "L2 +" aan het te testen object.

Als er een spanning van ongeveer 100 V AC bestaat in het te testen object, gaat het spanningwaarschuwings-LED (Voltage warning LED) branden en klinkt de zoemer.

(Pol ≥ 100 ~V AC)

De functie van deze test kan niet volledig worden bereikt als de isolatietoestand/aardingstoestanden van de gebruiker of de te testen apparatuur niet goed genoeg zijn.

Let op: Verificatie van het circuit onder spanning mag niet alleen afhankelijk zijn van de enkelpolige fasetest.

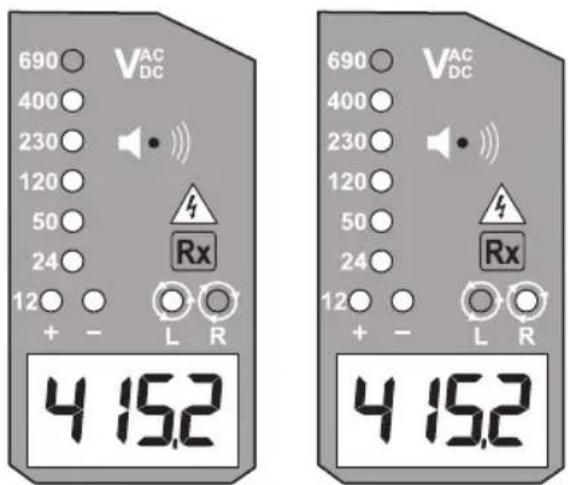

Faserotatietest

690 VAC DC 400 230 120 50 24 12 + - Rx L R 4 15,2 690 VAC DC 400 230 120 50 24 12 + - Rx L R 4 15,2

L-LED en R-LED's voor de faserotatietest kunnen werken op verschillende bedradingssystemen, maar een effectief testresultaat kan alleen worden verkregen op drie-fasen 4-kabelsystemen.

Houd de tester en de afstandssonde (Remote probe) stevig in elke hand, zorg ervoor dat uw handen achter de handbegrenzingen (Hand barrier) zijn, en koppel beide sondes aan het te testen object. Fase-naar-fase spanning wordt aangegeven voor spannings-LED's (Voltage LEDs) en het LCD-display.

R-LED gaat branden voor naar rechts draaiend veld. (L1, L2, L3)

L-LED gaat branden voor naar links draaiend veld. (L1, L3, L2)

Meetprincipe: Het instrument detecteert de fasestijging die de gebruiker aarding noemt. De functie van deze test kan niet volledig worden bereikt als de isolatietoestand/aardingstoestanden van de gebruiker of de te testen apparatuur niet goed genoeg zijn.

Lamp

Het indrukken van de lampknop zal de lamp inschakelen en na ongeveer 10s schakelt het zichzelf uit.

Vervanging van de batterij

Verwijder vóór het openen van het batterijklep (Battery cap), de sondes van een testpunt. Batterijen raken leeg wanneer de continuïteitstest met beide testsondes verbonden, niet meer kan worden uitgevoerd. Een batterijsymbool in het LCD-display geeft een lege batterij aan.

Volg onderstaande procedure en vervang de batterijen met nieuwe (type AAA/IEC LR03 1,5 V).

Schroef de batterijklep los (Battery cap), bijv.

met een schroevendraaier. Trek de batterijklep (Battery cap) los en vervang de batterijen. Plaats de nieuwe batterijen volgens de tekening op het batterijklep (Battery cap) en plaats het batterijklep (Battery cap) weer terug.

Controleer of het batterijklep (Battery cap) goed is afgesloten voordat u de metingen uitvoert.

CE- Conformiteitssymbool, het instrument voldoet aan de geldende richtlijnen. Het voldoet aan de EMV -richtlijn (89/336/EEC), Norm EN 61326-1 wordt gehaald. Het voldoet ook aan de laagspanningsrichtlijn (73/23/EEC), Norm EN61243-3:2010 wordt gehaald.

CAT IV - Meting categorie IV: Apparatuur aangesloten tussen de oorsprong van de laagspanningshoofdvoeding buiten het gebouw en de gebruikerseenheid.

CAT III - Meting categorie III: Apparatuur aangesloten tussen de gebruikerseenheid en de elektrische stopcontacten.

CAT II - Meting categorie II: Apparatuur aangesloten tussen de elektrische stopcontacten en de apparatuur van de gebruiker.

WEEE-richtlijn

Het symbool van de doorgehaalde vuilnisemmer op wielen dat men op het instrument ziet weergegeven, is een geheugensteuntje dat men dergelijke instrumenten aan het einde van hun levensduur niet bij het gewone huisvuil mag zetten.

Megger is in het Verenigd Koninkrijk geregistreerd als producent van elektrische en elektronische apparatuur. Het registratienummer is WEE/DJ2235XR.

Gebruikers van Megger-producten kunnen deze in het Verenigd Koninkrijk aan het eind van hun levensduur inleveren door contact op te nemen met B2B Compliance op www.b2bcompliance.org.uk of per telefoon op 01691 676124.

Gebruikers van Megger-producten in andere delen van de EU moeten contact opnemen met hun lokale Megger bedrijf of leverancier.

Afvalverwerking batterij

De batterijen in dit product zijn geclassificeerd als draagbare batterijen volgens de batterijenrichtlijn. Neem contact op met Megger Ltd. voor instructies betreffende veilige afvalverwerking van deze batterijen.

Neem voor afvalverwerking van de batterijen in andere landen van de EU contact op met uw plaatselijke distributeur.

Megger is in het Verenigd Koninkrijk geregistreerd als producent van batterijen.

Het registratienummer is BPRN01235.

Voor meer informatie, zie www.megger.com

Specificaties

Spanningsbereik: 12...690 V AC (16...400 Hz), DC(±)

LED nominale spanning: 12/24/50/120/230/ 400/690 V, AC (16... 400 Hz), DC(±)

LED toleranties: Volgens EN61243-3

Spanningwaarschuwing indicatie-LED <50 VAC, <120 VDC

Reactietijd: < 1s op 100% van elke nominale spanning

LCD-bereik: 12...690 V, AC (16...400 Hz), DC(±)

LCD-resolutie: 0,1 V

LCD-nauwkeurigheid: ±3%±5dgt (12...690 V)

LCD-buiten bereikaanduiding: "OL"

Piekspanning: Is<3,5 mA (at 690 V)

Meettaak: 30 s AAN (bedieningstijd), 240 s UIT (hersteltijd)

Inwendige batterij verbruik: Ongeveer 80 mA

Enkelpolige fase testspanningsbereik: 100..690 V AC (50/60 Hz)

Faserotatietest: 120...400 V aarde-tot-fase, wisselstroom 50/60 Hz

Continuïteitstest: 0...500 kΩ + 50%

Batterij: 3V AAA/LR03 1,5 V x 2)

Temperatuur: -15...55 °C werking; -20...70 °C opslag, Geen condensatie

Vochtigheid: Max 85 % RH

Hoogte: Tot 2000 m

Overspanning: CAT III/1000 V/ CAT IV 600 V

Veiligheidsnorm: EN61243-3:2010

Vervuilingsgraad 2

Bescherming: IP64

Afmetingen: 67 mm (B) x 205 mm (L) 19 mm (D)

Gewicht: 180 g

Reparatie en garantie

Het instrument bevat statisch gevoelige apparaten en tijdens het omgaan met de printplaat moet men voorzichtig zijn. Als de bescherming van een instrument defect raakt, mag het niet worden gebruikt en moet het voor reparatie naar een passend getraind en bevoegd persoon worden gestuurd. De bescherming is waarschijnlijk defect als, bijvoorbeeld; het instrument zichtbare schade toont; de bedoelde metingen niet uitvoert; onder ongunstige omstandigheden aan langdurige opslag is onderworpen, of aan ernstige transportspanningen is blootgesteld.

Let op: Elke onbevoegde voorafgaande reparatie of instelling maakt de garantie automatisch ongeldig.

Instrumentreparatie en reserveonderdelen Neem voor servicevereisten voor Megger-instrumenten contact op met:

Megger Limited

Dover, Kent CT17 9EN

England

Tel: [phone]

Fax: [phone]

Megger

of een goedgekeurd reparatiebedrijf.

Een instrument voor reparatie retourneren

Als een instrument moet worden opgestuurd voor reparatie, moet een retourmachtigingsnummer (returns autorisation) worden verkregen door contact op te nemen op een van de afgebeelde adressen. Wanneer het nummer wordt afgegeven zal u worden gevraagd om belangrijke informatie te geven, zoals het serienummer van het instrument en de gemelde storing. Dit zorgt ervoor dat de afdeling Service zich vooraf op het ontvangst van uw instrument kan voorbereiden en u de best mogelijke service kan bieden.

Het retourmachtigingsnummer moet duidelijk zijn aangegeven op de buitenzijde van de productverpakking en alle betreffende correspondentie. Het instrument moet franco naar het betreffende adres worden verzonden. Indien nodig, moet gelijktijdig via luchtpost een kopie van de originele factuur en de paklijst worden gestuurd om inklaring bij de douane vlotter te laten verlopen.

De verzender ontvangt, indien vereist, voordat de werkzaamheden aan het instrument worden uitgevoerd, een beraming voor de reparatie, voor instrumenten die moeten worden gerepareerd buiten de garantieperiode.

Conformiteitsverklaring

Hierbij verklaart Megger Instruments Limited dat de in deze gebruikershandleiding beschreven, door Megger Instruments Limited gemaakte radioapparatuur in overeenstemming is met richtlijn 2014/53/EU. Overige in deze gebruikershandleiding beschreven, door Megger Instruments Limited gemaakte apparatuur is in overeenstemming met richtlijn 2014/30/EU en richtlijn 2014/35/EU indien van toepassing.

De volledige EU-conformiteitsverklaringen van Megger Instruments zijn beschikbaar op het volgende internetadres: megger.com/eu-dofc.
