KULLANIM KILAVUZU Conventional EOH2H00BX AEG

Kullanma Kılavuzu Fırın

TR 130

2.5 Ndriçimi i brendshëm

PARALAJMËRIM!

Rrezik goditjeje elektrike.

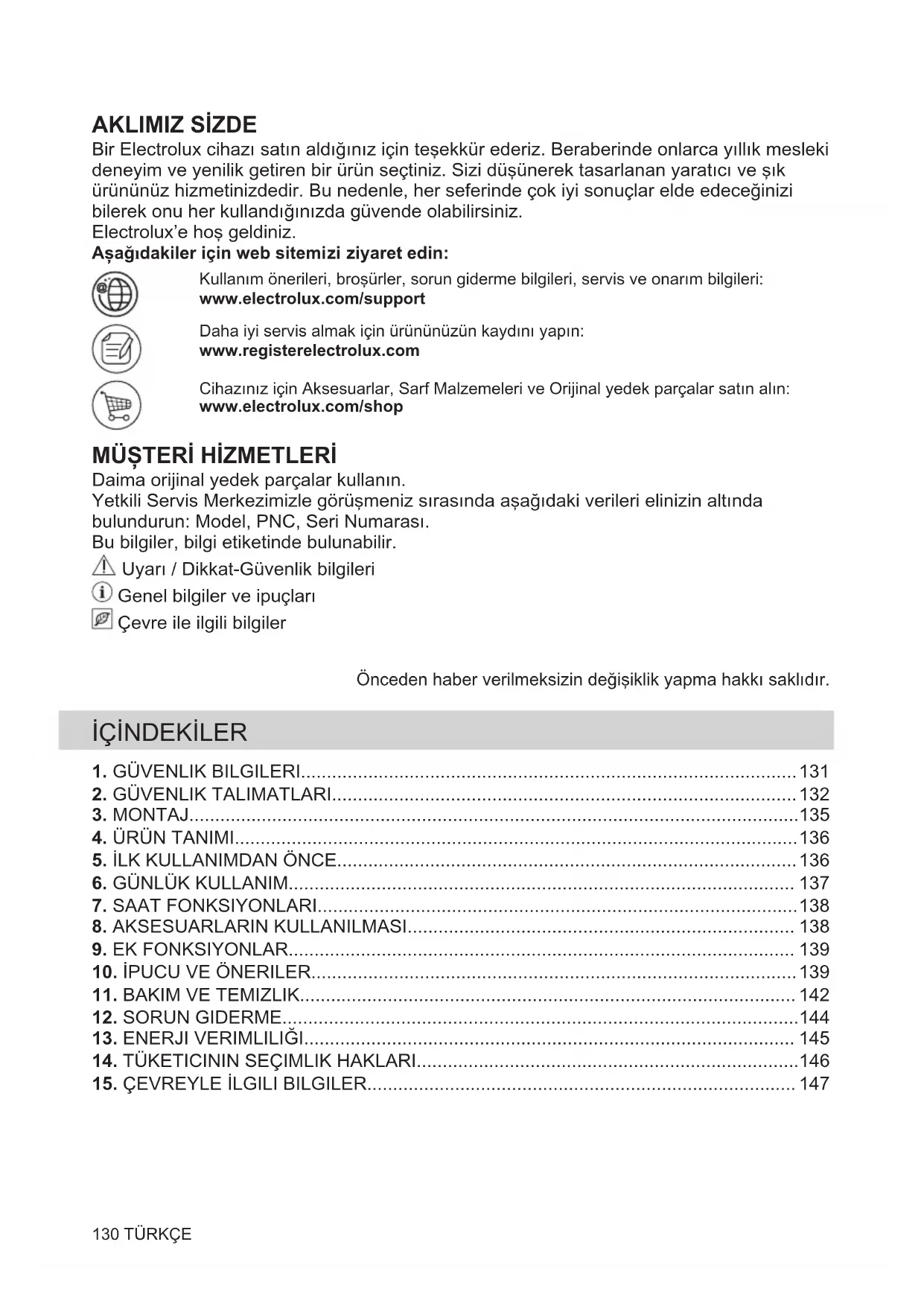

Bir Electrolux cihazı satın aldığınız için teşekkür ederiz. Beraberinde onlarca yıllık mesleki deneyim ve yenilik getiren bir ürün seçtiniz. Sizi düşünerek tasarlanan yaratıcı ve sık ürününüz hizmetinizdedir. Bu nedenle, her seferinde çok iyi sonuçlar elde edeceğinizi bilerek onu her kullandığınızda güvende olabilirsiniz.

Electrolux'e hoş geldiniz.

Aşağıdakiler için web sitemizi ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Daha iyi servis almak için ürününüzün kaydını yapın: www.registerelectrolux.com

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ

Daima orijinal yedek parçalar kullanın.

Yetkili Servis Merkezimizle görüşmeniz sırasında aşağıdaki verileri elinizin altında bulundurun: Model, PNC, Seri Numarası.

Bu bilgiler, bilgi etiketinde bulunabilir.

⚠️ Uyarı / Dikkat-Güvenlik bilgileri

① Genel bilgiler ve ipuçları

Çevre ile ilgili bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

iÇİNDEKİLER

1. GÜVENLIK BILGILERI....131
2. GÜVENLIK TALIMATLARI....132
3. MONTAJ....135
4. ÜRÜN TANIMI....136
5. İLK KULLANIMDAN ÖNCE....136
6. GÜNLÜK KULLANIM.... 137
7. SAAT FONKSIYONLARI....138
8. AKSESUARLARIN KULLANILMASI.... 138
9. EK FONKSIYONLAR.... 139
10. IPUCU VE ÖNERILER.... 139
11. BAKIM VE TEMIZLIK.... 142
12. SORUN GIDERME....144
13. ENERJI VERIMLILIĞI.... 145
14. TÜKETICININ SEÇIMLIK HAKLARI....146
15. ÇEVREYLE İLGILI BILGILER.... 147

1. ⚠GÜVENLIK BILGILERI

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve savunmasız kişilerin güvenliği

• Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.
• Cihazlaoynamamalarını sağlamak için çocukların gözetim altında bulundurulması gerekmektedir.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• UYARI: Cihaz çalışırken veya soğumaya alındığında, çocukları ve hayvanları cihazdan uzak tutun. Cihazın erişilebilir kısımları kullanım esnasında sıcak olabilir.
• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.
• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece pişirme amaçlıdır.
• Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.
• Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür

kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.

• Cihazın montajı ve kablo değişimi yalnızca kalifiye bir kişi tarafından yapılmalıdır.
• Cihazı, yerleşik yapıya kurmadan kullanmayın.
• Herhangi bir bakım işleminden önce cihazın fişini prizden çekin.
• Elektrik kablosunun zarar görmesi durumunda elektrik nedeniyle bir tehlike oluşmasına engel olmak için bu kablo; üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.
• UYARI: Elektrik çarpması olasılığını ortadan kaldırmak için, lambayı değiştirmeden önce cihazı mutlaka kapayın.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isinir. Isıtma elemanlarına dokunmaktan kaçının.
• Aksesuarları veya fırın kaplarını çıkarırken veya yerine koyarken mutlaka fırın eldiveni kullanın.
• Cihazı temizlemek için buharlı temizleyici kullanmayın.
• Cam kapıyı silmek için sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Bu tip malzemeler yüzeyi çizebilir ve bunun neticesinde cam kırılabilir.

2. GÜVENLIK TALIMATLARI

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarını takip edin.
• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Cihazı kulpundan tutarak çekmeyin.
• Cihazı, kurulum gerekliliklerini karşılayan güvenli ve uygun bir yere yerleştirin.

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.

• Cihazı monte etmeden önce, fırın kapağının açılmasına bir engel olup olmadığını kontrol edin.

• Cihaz bir elektrikli soğutma sistemi ile donatılmıştır. Elektrik güç kaynağı ile çalıştırılmalıdır.

Kabin minimum yüksekliği 580 (600) mm (Tezgahın altındaki kabinin minimum yüksekliği)

Kabin genişliği 560 mm

Kabin derinliği 550 (550) mm

Cihazın ön yüksekliği 589 mm

Cihazın arkasının yüksekliği 570 mm

Cihazın ön genişliği 594 mm
Cihazın arka genişliği 558 mm
Cihazın derinliği 561 mm
Cihazın ankastre derinliği 540 mm
Kapak açıklken derinliği 1007 mm
Havalandırma açıklığı minimum boyutu. Alt arka taraf-ta bulunan açıklık	560x20 mm
Şebeke besleme kablosu uzunluğu. Kablo arka taraf-ta sağ köşede bulunur	1100 mm
Montaj vidaları 4x25 mm

2.2 Elektrik bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Anma değeri plakasındaki parametrelerinin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.
• Daima düzgün takılmış, elektrik çarpmasına karşı korumalı bir priz kullanınız.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.
• Elektrik fişine ve kablosuna zarar vermemeye özen gösterin. Cihazın ana kablosunun değiştirilmesi gerekirse, bu işlem Yetkili Servis tarafından yapılmalıdır.
• Şebeke kablolarının, özellikle çalışırken veya kapı sıcak olduğunda, cihazın kapağına veya cihazın altındaki yuvanın yakınına temas etmesine veya yanmasına izin vermeyin.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.

• Priz gevşemisse fişi takmayın.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fisten tutarak çekin.

• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.
• Bu cihazın paket içeriğinde bir elektrik fişi ve bir elektrik kablosu bulunmaktadır.

Avrupa için montaj veya değişime uygun kablo tipleri:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kablonun kesiti için bilgi etiketindeki toplam güce bakın. Tabloya da bakabilirsiniz:

Toplam güç (W) Kablo kesiti (mm²)

maksimum 1380 3 x 0.75

maksimum 2300 3 x 1

maksimum 3680 3 x 1.5

Topraklama kablosu (yeşil / sarı kablo) faz ve nötr kablolarından (mavi ve kahverengi kablolar) 2 cm daha uzun olmalıdır.

2.3 Kullanın

UYARI!

Yaralanma, yanma ve elektrik çarpması veya patlama riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.
• Her kullanımdan sonra cihazı kapayın.

• Cihaz çalışıyorsa cihazın kapağını açarken dikkatli olun. Sıcak hava çıkışı olabilir.

• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.

• Açık kapağın üzerine baskı uygulamayın.
• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.
• Cihazın kapağını dikkatlice açın. Alkollü içeriklerin kullanılması alkol ve havanın karışmasına neden olabilir.
• Kapağı açtığınızda kıvılcım veya çıplak alevlerin cihaza temas etmemesine dikkat edin.
• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski vardır.

- Emaye kaplamanın zarar görmesini veya renginin solmasını önlemek için:

– fırın kabını veya diğer eşyaları doğrudan cihazın alt kısmına koymayın.
– cihazın alt boşluğuna doğrudan alüminyum folyo koymayın.
– cihaz sıcakken içine doğrudan su koymayın.
– pişirme bitirdikten sonra nemli yemekleri ve yiyecekleri cihazın içinde tutmayın.
- aksesuarları çıkarırken veya takarken dikkatli olun.

• Emaye ya da paslanmaz çelik kısmın renginin solması cihazın performansını etkilemez.
• Pişirme sırasında cihazın kapağı daima kapalı olmalıdır.
• Cihaz bir mobilya panelinin (ör. bir kapağın) arkasına monte edilmişse, cihaz çalışırken bu kapağın kesinlikle kapalı olmamasına dikkat edin. Kapalı mobilya panelinin arkasında sıcaklık ve nem oluşabilir ve cihaza, muhafaza ünitesine veya zemine zarar verebilir. Cihazı kullandıktan sonra cihaz tamamen soğuyana kadar mobilya panelini kapatmayın.

2.4 Bakım ve temizlik

UYARI!

Yaralanma, yangın veya cihazın zarar görme riski söz konusudur.

• Bakım işleminden önce, cihazı devre dışı bırakın ve elektrik bağlantısını kesin.
• Cihazın soğuk olduğundan emin olun. Cam panellerin kırılma riski vardır.
• Hasar gördüklerinde kapağın cam panellerini hemen değiştirin. Yetkili Servis Merkezini arayın.

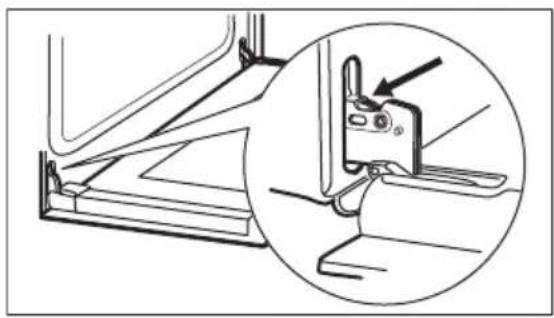

• Kapıyı cihazdan çıkarırken dikkatli olun. Kapı ağırdır!
• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.
• Fırın spreyi kullanıyorsanız paketinde belirtilen güvenlik talimatlarını takip edin.

2.5 Dahili ışık

UYARI!

Elektrik çarpması riski.

- Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun degillerdir.

• Bu ürün, enerji verimliliği sınıfı G olan bir ışık kaynağı içerir.
• Sadece aynı özelliklerdeki lambaları kullanın.

2.6 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.
• Yalnızca orijinal yedek parçaları kullanın.

2.7 Elden Çıkarma

UYARI!

Yaralanma ya da boğulma riski.

- Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.

• Cihazın fişini prizden çekin.
- Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.

- Çocukların veya evcil hayvanların cihaza sıkışmasını önlemek için kapı mandalını çıkarın.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

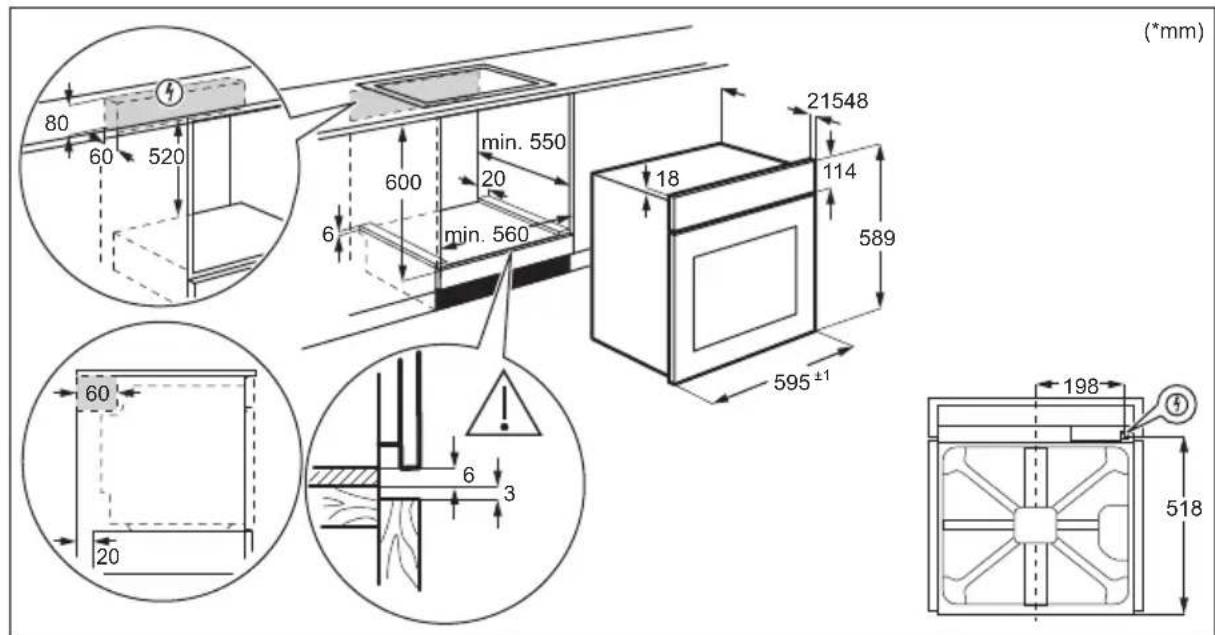

3.1 Ankastre montaj

(*mm) 80 60 520 min. 550 600 20 6 min. 560 18 21548 114 589 595±1 60 20 6 3 198 ④ 518

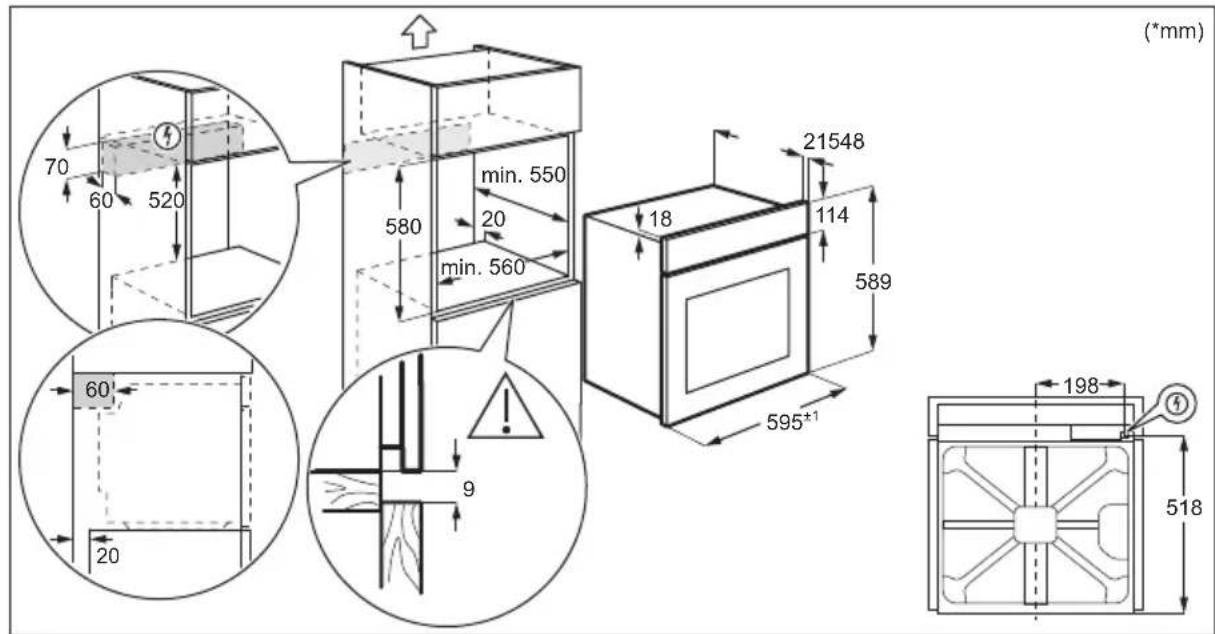

(*mm) 70 60 520 min. 550 580 20 min. 560 18 21548 114 589 595*1 60 20 9 198 ④ 518

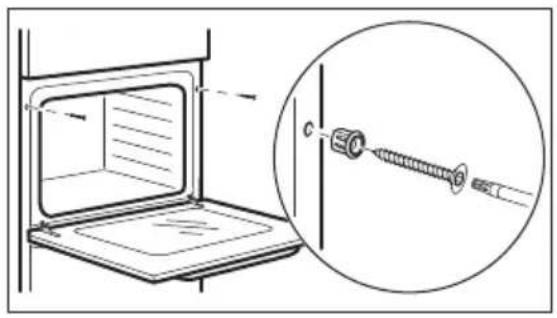

3.2 Cihazın mobilyaya sabitlenmesi

Pişirme kapları, kek kalıpları, kızartmalar için.

1 Kumanda paneli
2 Isıtma fonksiyonları düğmesi
3 Zamanlayıcı için döner düğme
4 Kontrol düğmesi (sicaklık için)
5 Sıcaklık göstergesi / sembolü
6 Soğutma fanı için havalandırma delikleri
7 Isitma elemanı
8 Lamba
9 Fan
10 Çukur hazne - Suyla temizleme haznesi
11 Raf konumları

• Tava/Pişirme kabı

Pişirmek ve fırınlamak için veya yağ toplama kabı olarak.

5. İLK KULLANIMDAN ÖNCE

UYARI!

Güvenlik bölümlerine bakın.

5.1 İlk kullanımdan önce

Ön ısıtma sırasında fırından koku ve duman çıkabilir. Odanın havalandırıldığından emin olun.

Adim 1

Adim 2

Fırını temizleyin Boş fırını önceden ısıtın

1. Fırından tüm aksesuarları çıkarın.

2. Fırın ve aksesuarları yumuşak bir bez, ılık su ve hafif deterjanla temizleyin.

3. Fonksiyon için maksimum sıcaklığa ayarlayın: Süre: 1 sa.

4. Fonksiyon için maksimum sıcaklığa ayarlayın: Süre: 15 dk.

Fırını kapatın ve soğuyana kadar bekleyin. Aksesuarları fırına koyun.

6. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

6.1 Ayarlamanın yapılışı: Isıtma fonksiyonu

1. Adım Bir ısıtma fonksiyonu seçmek için ısıtma fonksiyonları düğmesini çevirin.
2. Adım Sıcaklığı.
3. Adım Pişirme işlemi sona erDİğinde, fırını ka- patmak için düğmeleri kapalı konuma getirin.

6.2 Pişirme fonksiyonları

Isıtma fonk- Uygulama siyonu

Kapalı konum

Firin kapalıdır.

Fanlı pişirme

Yiyecekleri aynı pişirme sıcaklığında birden fazla rafta kokuları karışmadan fırınlamak veya fırında pişirmek içindir.

Turbo izgara

Büyük et parçalarını veya kemikli kümes hayvanlarını tek bir raf konumunda fırınlamak içindir. Graten yapmak ve üst yüzeyi kızartmak içindir.

Isitma fonk- Uygulama siyonu

Alt isitma

Gevrek tabanlı kekler pişirmek ve yi-yecekleri saklamak içindir.

Alt + Üst isit- ma / AquaC- lean Buharla Temizleme

Yiyecekleri bir rafta pişirmek ve kızartmak içindir. Aşağıdaki fonksiyonlar hakkında daha fazla bilgi edinmek için "Bakım ve temizlik" bölümüne bakın: Suyla Temizlik.

Izgara

İnce yiyecek parçalarını veya tost ekmeğini ızgara yapmak içindir.

Buz çözme

Dondurulmuş yiyeceklerin (sebze ve meyve) buzunu çözmek içindir. Buz çözme süresi dondurulmuş gıdanın miktarına ve boyutuna bağlıdır.

Fanlı Pişirme (Nemli)

Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için tasarlanmıştır. Bu fonksiyonu kullandığınızda fırın içi sıcaklık ayarlanan sıcaklıktan farklı olabilir. Isıtma gücü düşürülebilir. Daha fazla bilgi için "Günlük Kullanım" bölümdeki Pizza: Fanlı Pişirme (Nemli).

6.3 Notlar: Fanlı Pişirme (Nemli)

Bu fonksiyon AB 65/2014 ve AB 66/2014 direktiflerinde belirtilen enerji verimliliği sınıfı ve çevreci tasarım gereksinimlerine uymak için kullanılır. EN 60350-1'e göre testler.

Fonksiyonun aksamadan çalışması ve fırının mümkün olduğunca verimli çalışması için pişirme sırasında fırın kapısı kapalı kalmalıdır.

Pişirme talimatları için Bölüm Fanlı Pişirme (Nemli), "İpuçları ve yararlı bilgiler" kısmına

bakın. Enerji tasarrufu ile ilgili genel öneriler için Enerji Tasarrufu başlıklı "Enerji Verimliliği" bölümüne bakın.

7.1 Ayarlamanın yapılışı: Pişirme Bitiş Saati

Fırın fonksiyonlarının kapanma zamanını ayarlamak içindir.

Adım 1 Pişirme fonksiyonunu ve sıcaklığı seçin.

Adım 2 Zamanlayıcı düğmesini tam aralığına çevirin.

Adım 3 Kapanma saatini ayarlamak için zamanlayıcı düğmesini çevirin. Ayarlanan süre sona erDİğinde sinyal sesi duyulur ve fırın kapanır.

Adım 4 Fırın fonksiyonlarının ve sıcaklık ayarının kontrol düğmelerini kapalı konuma getirin.

i Pişirme saati ayarlamadan bir ısıtma fonksiyonu belirlemek için zamanlayıcı düğmesini ilk pozisyonuna çevirin.

8. AKSE SUARLARIN KULLANILMASI

UYARI!

Güvenlik bölümlerine bakın.

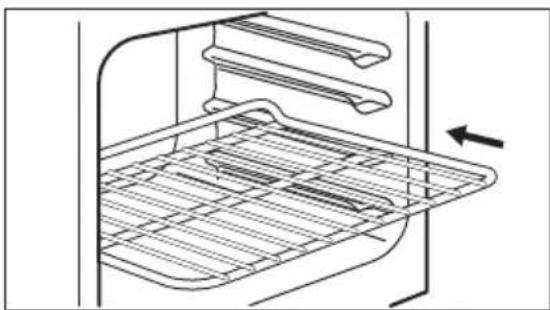

Tel raf:

Rafı, raf desteğinin kılavuz çubuklarının arasına itin ve ayakların aşağı doğru baktığından emin olun.

8.1 Aksesuarların yerleştirilmesi

Tepsiyi, raf desteğinin kılavuz çubuklarının arasına itin.

Fırın çalışırken, fırın yüzeyinin soğuk kalması için soğutma fanı otomatik olarak çalışır. Fırını kapatırsanız, soğutma fanı durur.

9.2 Güvenlik termostatı

Fırının hatalı kullanılması veya kusurlu bileşenler tehlikeli şekilde aşırı ısınmaya

neden olabilir. Bunun önüne geçmek için, fırında gücü kesen bir güvenlik termostatı bulunur. Sıcaklık düştüğünde fırın otomatik olarak tekrar çalışmaya başlar.

10. İPUCU VE ÖNERILER

Güvenlik bölümlerine bakın.

10.1 Pişirme önerileri

Fırında dört raf konumu mevcuttur.

Raf konumlarını fırının alt kısmından başlayarak sayınız.

Fırında daha öncekinden farklı bir şekilde pişirme ya da kızartma yapabilirsiniz.

Fırında kek pişirme

Fırın kapağını, pişirme süresinin 3/4'ü geçmeden açmayın.

Aynı anda iki tepsi kullanıyorsanız, aralarında bir raf boşluk bırakın.

Et ve balık pişirme

Çok yağlı yiyeceklerin fırında sürekli bir koku oluşturmasını önlemek için bir derin pişirme kabı kullanın.

Etleri işlemeden önce yaklaşık 15 dakika bekleyin, böylece et suyunu salmaz.

Kızartma sırasında fırında çok fazla duman oluşmasını önlemek için derin pişime kabına biraz su ekleyin. Duman yoğunlaşmasını önlemek için kuruduktan sonra her defasında su ekleyin.

Pişirme süreleri

Pişirme süreleri yemek tipine, diriliğine ve hacmine bağlıdır.

İlk başta, pişirirken fırının performansına bakın. Pişirme kaplarınız için en iyi ayarları (sicaklık ayarı, pişirme süresi vb.), tarifleri ve miktarları belirlemek için bu cihazı kullanabilirsiniz.

10.2 Fanlı Pişirme (Nemli) - önerilen aksesuarlar

Koyu ve yansıtma yapmayan kalıp ve kaplar kullanın. Açık renk ve yansıtma yapan kaplara kıyasla ısıyı daha iyi emerler.

Koyu, yansıtmayan 28 cm çap

Koyu, yansıtmayan 26 cm çap

Peynirli tartlar

Seramik 8 cm çap, 5 cm yükseklik

Koyu, yansıtmayan 28 cm çap

10.3 Fanlı Pişirme (Nemli)

En iyi sonucu almak için aşağıdaki tabloda listelenen önerileri takip edin.

		(°C) (dak)
Tatlı ruloları, 12 parça pişirme tepsisi veya damlalık tepisi		180 2 35 - 40
Ekmek, 9 parça pişirme tepisi veya damlalık tepisi		180 2 35 - 40
Pizza, dondurulmuş, 0,35 kg	tel raf 220 2 35 - 40
İsviçre rulosu pişirme tepisi veya damlalık tepisi		170 2 30 - 40
Brownie pişirme tepisi veya damlalık tepisi		180 2 30 - 40
Sufle, 6 parça tel raf üzerinde seramik pey-nirli tart		200 3 30 - 40
Turta tab.pand.kar. tel raf üzerinde tab.pand.kar. 170 2 20 - 30
Victoria sandviçi tel rafta pişirme tabağı 170 2 35 - 45
Buğulama balık, 0,3 kg pişirme tepisi veya damlalık tepisi		180 3 35 - 45
Bütün balık, 0,2 kg pişirme tepisi veya damlalık tepisi		180 3 35 - 45
Balık fileto, 0,3 kg tel raf üzerinde pizza kabı		180 3 35 - 45
Buğulama et, 0,25 kg	pişirme tepisi veya damlalık tepisi	200 3 40 - 50

		(°C) (dak)
Şiş kebap, 0,5 kg pişirme tepsisi veya damlalık tepsisi		200 3 25 - 35
Çerezler, 16 parça pişirme tepsisi veya damlalık tepsisi		180 2 20 - 30
Makaron, 20 parça pişirme tepsisi veya damlalık tepsisi		180 2 40 - 45
Muffin, 12 parça pişirme tepsisi veya damlalık tepsisi		170 2 30 - 40
Yufka tatlısı, 16 parça pişirme tepsisi veya damlalık tepsisi		170 2 35 - 45
Kurabiye hamurlu bis-küviler, 20 parça	pişirme tepsisi veya damlalık tepsisi	150 2 40 - 50
Küçük tartlar, 8 parça pişirme tepsisi veya damlalık tepsisi		170 2 20 - 30
Sebzeler, buğulama, 0,4 kg	pişirme tepsisi veya damlalık tepsisi	180 3 35 - 40
Vejetaryen omlet tel raf üzerinde pizza kabı 200 3 30 - 45
Akdeniz sebzeleri, 0,7 kg	pişirme tepsisi veya damlalık tepsisi	180 4 35 - 40

10.4 Test kuruluşlarına yönelik bilgiler

IEC 60350-1'e göre yapılan testler.

		(°C) (dk.)
Küçük kek-ler, bir tepsi-de 20 adet	Alt + Üst ıslıma Pişirme tep-sisi	3 170 20 - 30 -
Elmalı kek, 2 kalıp ∅20 cm	Alt + Üst ıslıma Tel raf 1 170 80 - 120 -
Pandispan-ya, kek kalıbı ∅26 cm	Alt + Üst ıslıma Tel raf 2 170 35 - 45 -
Kısa ekmek Alt + Üst ıslıma Pişirme tep-sisi		3 150 20 - 35 Fırkınceden 10 da-kika ıslıtn.
Kızarmış ek-mek, 4 - 6 adet	Izgara Tel raf 3 maks. 2 - 4 dakika ilk ta-raf; 2 - 3 dakika ikinci taraf	Fırını önceden 3 daki-ka ısıtın.
Sığır burger, 6 adet, 0,6 kg	Izgara Tel raf védamlalık tepsisi	3 maks. 20 - 30 Tel rafı üçüncü seviye-	ye, damlalık tepsisini fırının ikinci seviyesine koyun. Pişirme süresi-nin yarısına gelindiğin-de tabağı çevirin.Fırını önceden 3 daki-ka ısıtın.

11. BAKIM VE TEMIZLIK

UYARI!

Güvenlik bölümlerine bakın.

11.1 Temizlik hakkında açıklamalar

Temizlik Madde- leri

Fırının ön kısmını yumuşak bir bez ve deterjanlı ılık suyla temizleyin. Boşluk çerçevesi etrafındaki kapak contasını temizleyin ve kontrol edin.

Metal yüzeleri temizlemek için temizleme solüsyonu kullanın.

Lekeler orta derece etkili bir deterjanla temizlenmelidir.

Günlük Kullanım

Her kullanımdan sonra boşluğu temizleyin. Birikmiş yağlar ya da diğer artıklar yangına sebep olabilir.

Fırının içinde veya cam kapak panellerinde nemden buğulanma oluşabilir. Yoğunlaşmayı azaltmak için pişirmeye başlamadan önce fırını 10 dakika çalıştırın. Yemeği fırında 20 daki-kadan daha uzun bir süre bırakmayın. Her kullanımdan sonra iç kısmı bir bezle kurutun.

Aksesuarlar

Tüm aksesuarları her kullanımdan sonra temizleyin ve kurumalarını bekleyin. İlk su ve yumuşak deterjanlı yumuşak bir bez kullanın. Aksesuarları bulaşık makinesinde yıkamayın.

Yapışmaz aksesuarları aşındırıcı temizlik malzemesi ya da keskin uçlu nesneler kullanarak temizlemeyin.

11.2 Kullanım şekli: AquaClean Buharla Temizleme

Bu temizleme prosedürü nem kullanarak fırını kalan yağ ve yemek parçalarından arındırır.

Adım 1 Çukur hazneye su dökün: 150 ml.

Adım 2

Fonksiyonu ayarlayın:

Adım 3 Sıcaklığı 90 °C'ye ayarlayın.

Adım 4 Fırını 30 dakika boyunca çalıştırın.

Adım 5 Fırını kapatın.

Adım 6 Fırın soğuyana kadar bekleyin. İç kısmı yumuşak bir bezle kurutun.

11.3 Çıkarma ve takma: Kapak

Fırın kapağı iki cam panelden oluşur. Temizlemek için fırın kapağını ve iç cam panelini çıkarabilirsiniz. Cam panelleri çıkarmadan önce "Kapıyı sökme ve takma" talimatının tamamını okuyun.

DİKKAT!

Fırını cam panelleri olmadan kullanmayın.

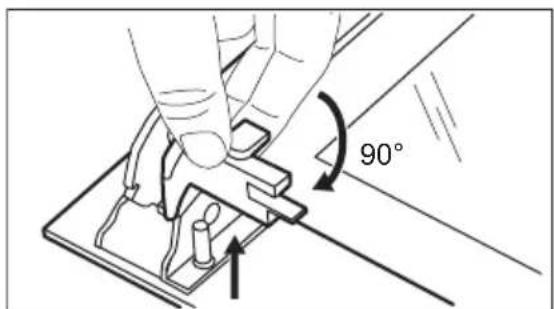

1. Adım Kapağı tam olarak açık ve her iki menteşeyi tutun.

2. Adım Her iki menteşedeki kolları kaldırım ve tam döndürün.

1. Adım Fırın kapağını ilk açılma pozisyonuna, yarıya kadar kapatın. Daha sonra kaldırın ve ileri doğru çekip kapağı yuvasından çıkarın.

2. Adım Sağlam bir zemin üzerine bir bez yer-leştirerek, kapağı bezin üzerine koyun ve iç cam panel çıkarmak için kilitleme sistemini serbest bırakın.

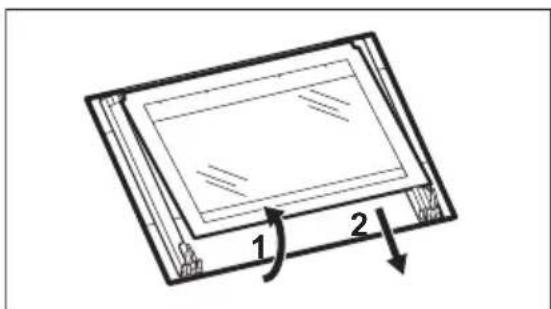

1. Adım Sabitleyicileri 90° döndürün ve yuvalarından çıkartın.

2. Adım Öncelikle dikkatlice kaldırın ve ardından cam paneli çıkartın.

90°

1 2

1. Adım Cam panelleri sabunlu suyla temizleyin. Cam panelleri dikkatlice kurulayın. Cam panelleri bulaşık makinesinde yıkamayın.

2. Adım Temizledikten sonra cam paneli ve fırın kapağını takın.

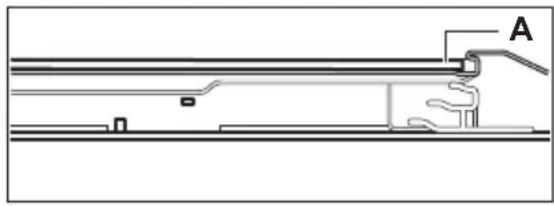

Doğru takıldığında kapı trimi yerine oturur. İç cam paneli yerine doğru bir şekilde taktığınızdan emin olun.

11.4 Değiştirme şekli: Lamba

UYARI!

Elektrik çarpması riski.

Lamba sıcak olabilir.

Lambayı değiştirmeden önce:
1. Adım 2. Adım 3. Adım

Fırını kapatın. Fırın soğuyana kadar bekleyin.

Fırının fişini prizden çekin. Fırın boşluğunun tabanına bir bez yerleştirin.

Arka lamba

Adım 1 Çıkarmak için cam kapağı döndürün.

Adım 2 Cam kapağı temileyin.

Adım 3 Bozulan lambayı 300 °C ısıya dayanıklı yeni bir lamba ile değiştirin.

Adım 4 Cam kapağı takın.

12. SORUN GIDERME

UYARI!

Güvenlik bölümlerine bakın.

12.1 Bu durumlarda ne yapmalı...

Bu tabloda bulunmaması halinde lütfen Yetkili Servis Merkezi'yle iletişime geçin.

Sorun Aşağıdakileri kontrol edin...

Fırın ısınmıyor. Sigorta atmıştır.

Sorun Aşağıdakileri kontrol edin...

Kapak contası hasar gör-müş.	Fırını kullanmayın. Yetkili Servis Merkezini arayın.
Pişirme Bitiş Saati - ayar-lanmamış.	Şunu ayarlayın: Pişirme Bitiş Saati. "Saat fonksi-yonları" bölümüne bakın.

Lamba çalışmıyor. Lamba yanmıştır.

12.2 Servis bilgileri

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun.

Servis merkezi için gerekli bilgiler, bilgi etiketinde bulunmaktadır. Bilgi etiketi fırının boşluğunun ön çerçevesinin üzerindedir. Fırın boşluğundaki bilgi etiketini çıkarmayın.

Bilgileri buraya yazmanızı öneririz:

Model (MOD.)

......

Ürün numarası (PNC)

......

Seri numarası (S.N.)

......

13. ENERJI VERIMLILIĞI

13.1 Ürün Bilgileri ve Ürün Bilgileri Sayfası\*

Model tanımlaması EOH2H00BX 944068237

Enerji Verimliliği Endeksi 94.9

Enerji verimliliği sınıfı A

Standart yüklü, geleneksek mod enerji tüketimi 0.89 kWsa/çevrim

Standart yüklü, fanlı modda enerji tüketimi 0.75 kWsa/çevrim

Fırın boşluğu sayısı 1

Isı kaynağı Elektrik

Hacim 58 l

Fırın tipi Ankastre Fırın

Kitle 27.3 kg

* AB Yönetmelikleri 65/2014 ve 66/2014'e göre Avrupa Birliği için. STB 2478-2017, Ek G; STB 2477-2017, Ek A ve B'ye göre Belarus Cumhuriyeti için. 568/32020'ye göre Ukrayna için.
Enerji verimliliği sınıfı Rusya için geçerli değildir.
EN 60350-1 - Ev tipi elektrikli pişirme cihazları - Bölüm 1: Ocaklar, fırınlar, buharlı fırınlar ve izgaralar - Performans ölçümü için yöntemler.

Fırının günlük yemek pişirme işlemleri sırasında enerji tasarrufu yapmanıza yardımcı olacak özellikleri bulunmaktadır.

Fırın çalışırken fırın kapağının kapalı olduğundan emin olun. Pişirme esnasında fırın kapağını sık sık açmaktan kaçının.

Kapak contasını temiz tutun ve yerine iyice sabitlendiğinden emin olun.

Enerji tasarrufu için metal kaplar kullanın.

Mümkünse, pişirme öncesinde fırını ısıtmayın.

Tek seferde birkaç yemek hazırladığınızda, pişirme işlemleri arasındaki süreyi olabildiğince kısa tutun.

Fan ile pişirme

Mümkünse, enerji tasarrufu için fanlı pişirme fonksiyonlarını kullanın.

Atilisi

Pişirme süresi 30 dakikadan fazla olduğunda pişirme süresinin dolmasından 3 -10 dakika önce fırın sıcaklığını minimuma indirin. Fırında kalan ısı pişirmeye devam edecektir.

Diğer yiyecekleri ısıtmak için atıl (kalan) ısıyı kullanın.

Yiyeceği sıcak tutun

Atıl (kalan) ısıyı kullanmak ve yemeği sıcak tutmak için mümkün olan en düşük sıcaklığı seçin.

Fanlı Pişirme (Nemli)

Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için tasarlanmıştır.

14. TÜKETICININ SEÇIMLIK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Orantisizliğin tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından

sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

2. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

3. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin

yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Üretici / İhracatçı :

İthalatcı: Electrolux Dayanıklı Tüketim

Mamulleri San. ve Tic. AŞ.

TR-34435 Taksim-Beyoğlu-İstanbul

Müşteri Hizmetleri: 0 850 250 35 89

[e-mail]

WEB: www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

AEEE Yönetmeliğine Uygundur.

15. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri dönüştürülebilir Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü bulunan

cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

AEEE Yönetmeliğine Uygundur.

CE

867369023-B-192022
