MANUALE UTENTE Conventional EOH2H00BX AEG

Istruzioni per l'uso Forno

IT 39

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.

Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

① Informazioni generali e suggerimenti

Informazioni ambientali

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA....40
2. ISTRUZIONI DI SICUREZZA....42
3. INSTALLAZIONE......45
4. DESCRIZIONE DEL PRODOTTO.... 46
5. PRIMA DEL PRIMO UTILIZZO....46
6. UTILIZZO QUOTIDIANO....47
7. FUNZIONI DEL TIMER....48
8. UTILIZZO DEGLI ACCESSORI.... 49
9. FUNZIONI AGGIUNTIVE....49
10. CONSIGLI E SUGGERIMENTI UTILI....49
11. PULIZIA E CURA....52
12. RISOLUZIONE DEI PROBLEMI....55
13. EFFICIENZA ENERGETICA....55
14. CONSIDERAZIONI SULL'AMBIENTE....57

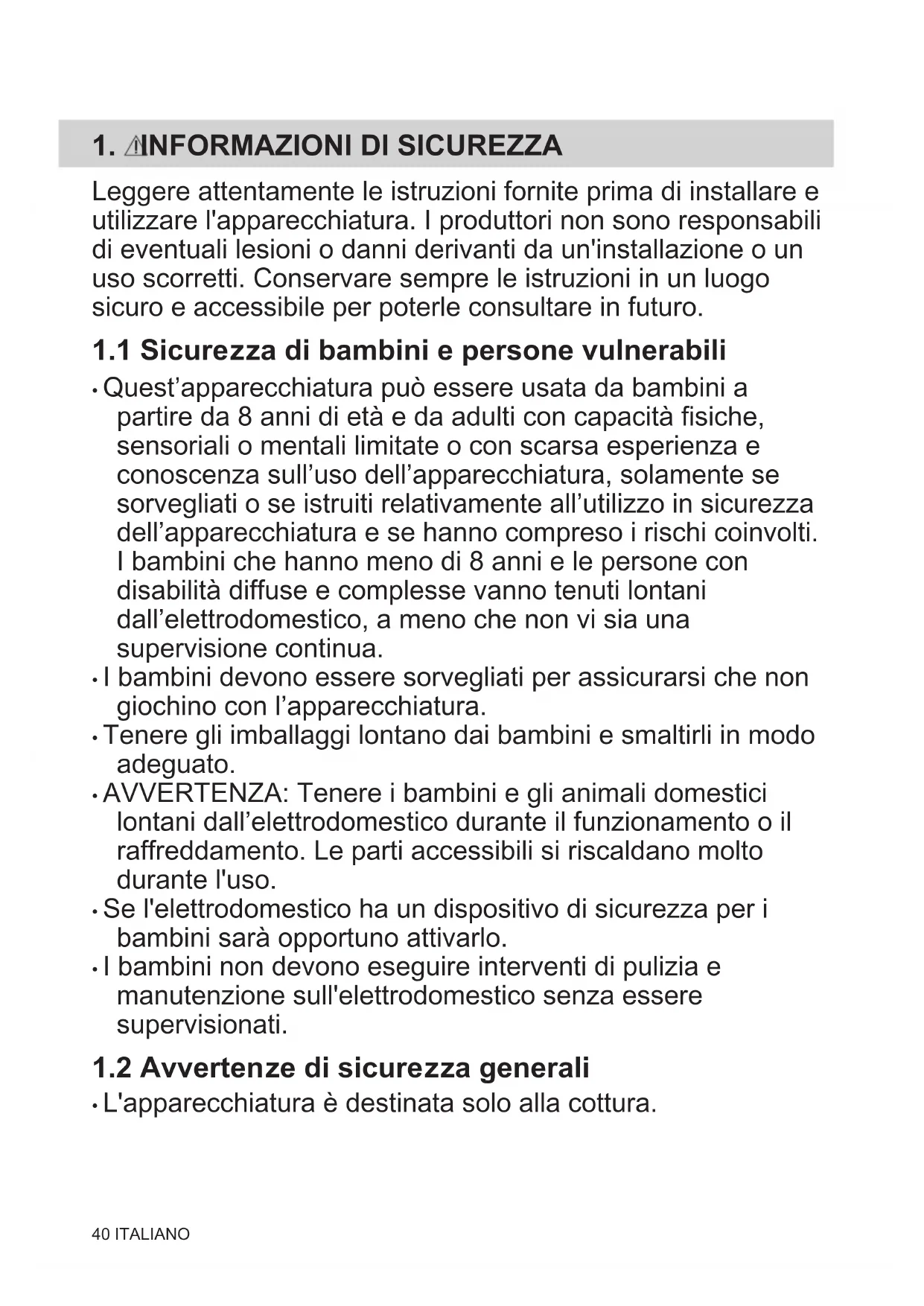

1. ⚠INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• AVVÉRTENZA: Tenere i bambini e gli animali domestici lontani dall'elettrodomestico durante il funzionamento o il raffreddamento. Le parti accessibili si riscaldano molto durante l'uso.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.

• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.
• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
• Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.
• Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione

dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non tirare l'apparecchiatura per la maniglia.
• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Prima di montare l'apparecchiatura controllare che la porta del forno si apra senza limitazioni.
• L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.

Altezza minima del mobi-letto (mobiletto sotto all'al-tezza minima del piano di lavoro)

580 (600) mm

Larghezza del mobiletto 560 mm

Profondità del moibiletto 550 (550) mm
Altezza della parte anterio-re dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	570 mm
Larghezza della parte anteriore dell'apparecchiatura	594 mm
Larghezza della parte posteriore dell'apparecchiatura	558 mm
Profondità dell'apparec-chiatura	561 mm

Profondità di incasso del-l'apparecchiatura	540 mm
Profondità con porta aperta 1007 mm
Dimensioni minime dell'a-pertura di ventilazione. Apertura collocata sul lato posteriore inferiore	560x20 mm
Lunghezza del cavo di ali-mentazione. Il cavo è collo-cato nell'angolo destro del lato posteriore	1100 mm
Viti di montaggio 4x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
  • L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione.

Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo, fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm²)

massimo 1.380 3 x 0.75

massimo 2.300 3 x 1

massimo 3.680 3 x 1.5

Il cavo di terra (verde/giallo) deve essere 2 cm più lungo dei cavi di fase e neutro (blu e marrone).

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

- Spegnere l'elettrodomestico dopo ogni utilizzo.

- Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.

- Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

- Non esercitare pressione sullo sportello aperto.

- Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

- Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.

- Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Per evitare danni o lo scolorimento dello smalto:

• Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
  – Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.

• Prestare attenzione in fase di rimozione o installazione degli accessori.

• Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

• Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.
• Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.

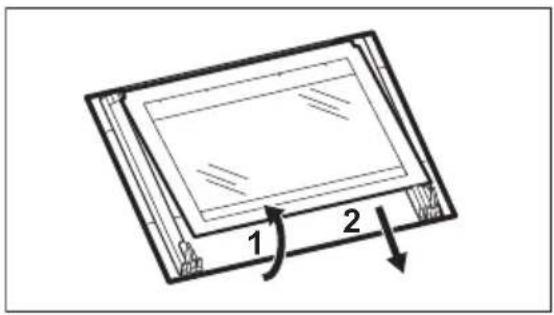

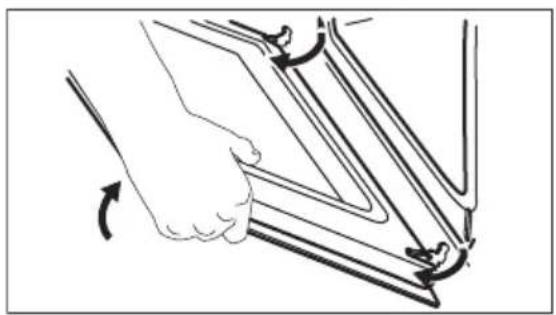

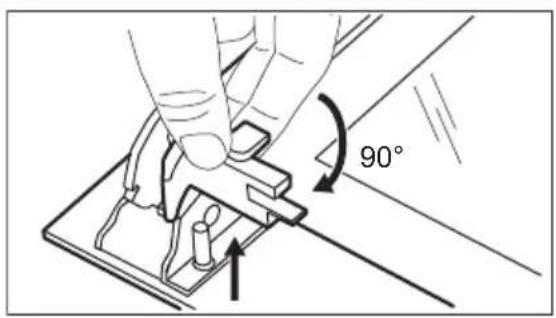

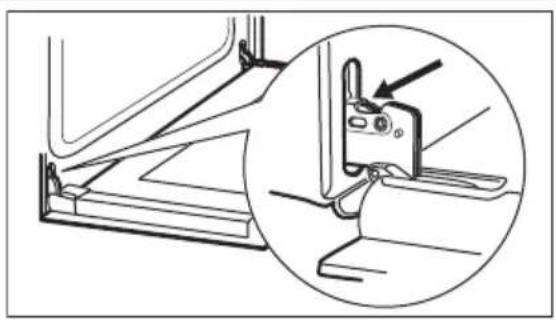

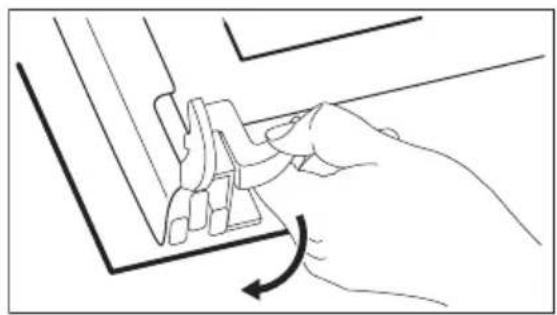

• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.6 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
• Utilizzare solo ricambi originali.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

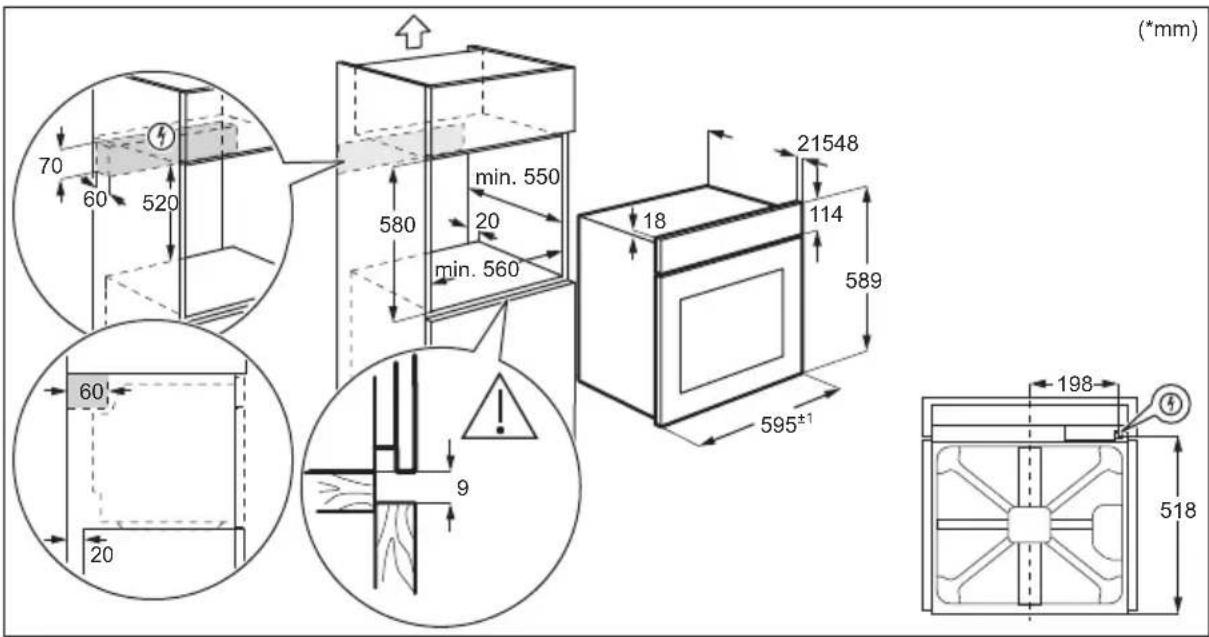

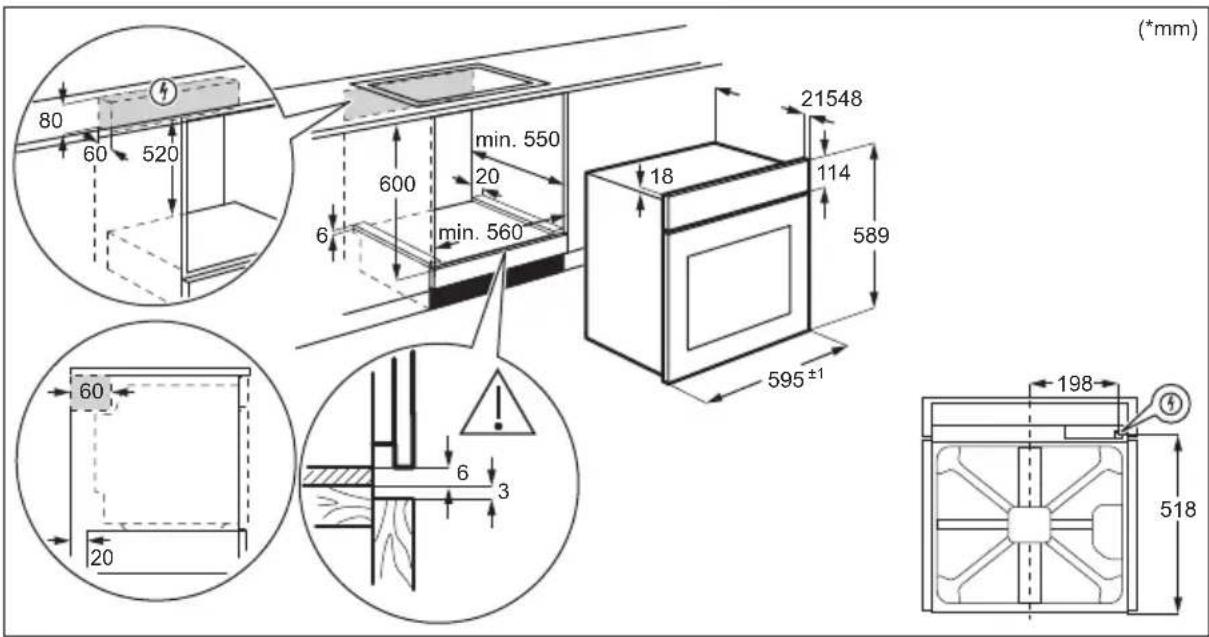

3.1 Incasso

(*mm) 80 60 520 min. 550 20 6 min. 560 18 21548 114 589 595±1 60 20 6 3 198 ① 518

(*mm) 70 60 520 min. 550 580 20 min. 560 18 21548 114 589 595±1 60 20 9 198 518

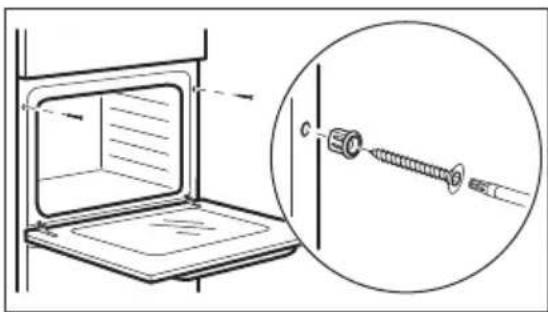

3.2 Fissaggio nel mobile

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica generale

1 4 6 7 8 9 10 11 2 3 4 5

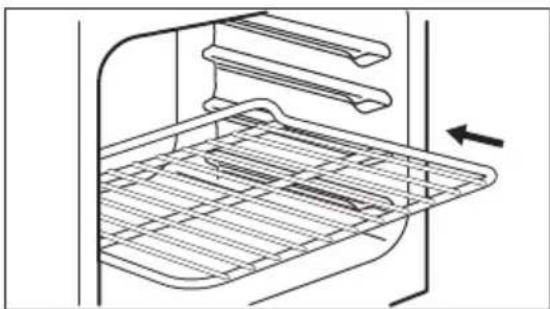

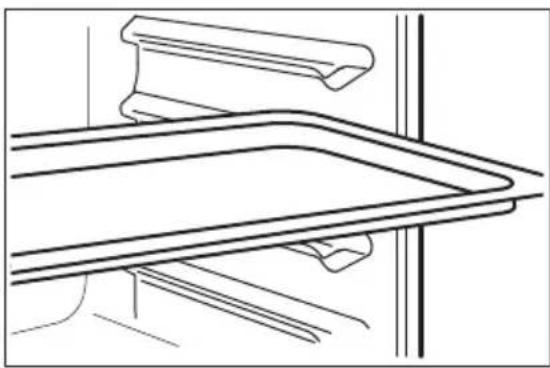

4.2 Accessori

• Ripiano a filo
  Per stoviglie, stampi per dolci, arrosti.
• Leccarda

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura
3 Manopola del timer
4 Manopola di regolazione (per la temperatura)
5 Indicatore/simbolo della temperatura
6 Aperture di ventilazione per la ventola di raffreddamento
7 Resistenza
8 Lampadina
9 Ventola
10 Goffratura della cavità - Contenitore della pulizia dell'acqua
11 Posizioni ripiano

Per cuocere al forno e arrostire o per raccogliere il grasso.

5. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Prima di utilizzare l'apparecchiatura per la prima volta

Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.

Fase 1

Fase 2

Pulire il forno Preriscaldare il forno vuoto

1. Rimuovere tutti gli accessori dal forno.

2. Pulire il forno e gli accessori con un panno morbi-do imbevuto di acqua tiepida e detergente delicato.

3. Impostare la temperatura massima per la funzione:

Tempo: 1 ora

1. Impostare la temperatura massima per la funzione:

Tempo: 15 min.

Spegnere il forno e attendere che si raffreddi. Mettere gli accessori nel forno.

6. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Come impostare: Funzione cottura

Fase 1 Ruotare la manopola delle funzioni di riscaldamento per selezionare una funzione di riscaldamento.

Fase 2 Ruotare la manopola di controllo per selezionare la temperatura.

Fase 3 Al termine della cottura, ruotare le manopole fino alla posizione off per spegnere il forno.

6.2 Funzioni cottura

Funzione cottura

Applicazione

Posizione di spento

Il forno è spento.

Funzione cottura

Applicazione

Cottura venti- lata

Per arrostire o arrostire e cuocere cibi che richiedono la stessa temperatura, utilizzando più di un ripiano senza trasferimento di sapori.

Turbo Grill

Per arrostire grandi tagli di carne o pollame con ossa su una posizione della griglia. Per gratinare e dorare.

Resistenza inferiore

Per dorare torte con base croccante e per conservare gli alimenti.

Cottura convenzionale / Pulizia con acqua

Per cuocere e arrostire alimenti su una sola posizione del ripiano. Rimandiamo al capitolo "Cura e pulizia" per ulteriori informazioni in merito: Pulizia con acqua.

Grill

Per grigliare alimenti di ridotto spessore e tostare il pane.

Funzione cottura

Applicazione

Scongelamen- to

Per scongelare gli alimenti (verdura e frutta). Il tempo di scongelamento dipende dalla quantità e dalle dimensioni del cibo congelato.

Cottura venti- lata umida

Questa funzione è progettata per il risparmio energetico durante la cottura. Quando viene usata questa funzione, la temperatura all'interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida.

6.3 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai

requisiti di ecodesign secondo la normativa UE 65/2014 e UE 66/2014. Test secondo la norma EN 60350-1.

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il forno funzioni con la più elevata efficienza energetica possibile.

Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.

7. FUNZIONI DEL TIMER

7.1 Come impostare: Fine della cottura

Per impostare l'ora di spegnimento delle funzioni del forno.

Passaggio Selezionare la funzione di cottura e regolare la temperatura. 1

Passaggio Ruotare la manopola del timer al massimo. 2

Passaggio Ruotare la manopola del timer all'ora di fine. 3 Quando il tempo impostato arriva alla fine, viene emesso un segnale e il forno si spegne.

Passaggio Ruotare la manopola delle funzioni del forno e la manopola della temperatura in posizione spento. 4

Per impostare una funzione di riscaldamento senza un tempo di cottura impostato, ruotare la manopola del timer sulla posizione iniziale.

8. UTILIZZO DEGLI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Griglia:

Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.

8.1 Inserimento di accessori

Spingere la lamiera tra le guide del supporto ripiano.

9. FUNZIONI AGGIUNTIVE

9.1 Ventola di raffreddamento

Quando il forno è in funzione, la ventola di raffreddamento si accende in modo automatico per tenere fresche le superfici del forno. Dopo aver disattivato il forno, la ventola di raffreddamento si ferma.

9.2 Termostato di sicurezza

Un utilizzo inappropriato del forno o componenti difettose possono provocare un

surriscaldamento pericoloso. Per evitare che questo accada, il forno è dotato di un termostato di sicurezza che interrompe l'alimentazione della corrente elettrica. All'abbassamento della temperatura, il forno si riaccende automaticamente.

10. CONSIGLI E SUGGERIMENTI UTILI

Fare riferimento ai capitoli sulla sicurezza.

10.1 Consigli di cottura

Il forno presenta quattro posizioni di inserimento.

Contare le posizioni della griglia dal basso del forno.

Il forno potrebbe cuocere o arrostire in modo diverso rispetto a quello utilizzato in precedenza.

Preparazione di dolci da forno

Non aprire la porta del forno prima che 3/4 del tempo di cottura impostato sia trascorso.

Se si utilizzano due lamiere dolci contemporaneamente, lasciare un livello vuoto tra di esse.

Cottura di carne e pesce

Utilizzare una leccarda per alimenti molto grassi per evitare la formazione di macchie potenzialmente permanenti nel forno.

Lasciar riposare la carne per circa 15 minuti prima di tagliarla in modo che il succo non fuoriesca.

Per evitare troppo fumo nel forno durante la cottura arrosto, aggiungere dell'acqua nella leccarda. Per evitare la condensazione di fumo, aggiungere acqua ogni volta che si asciuga.

Tempi di cottura

I tempi di cottura dipendono dal tipo di cibo, dalla sua consistenza e dal volume.

All'inizio, controllare il rendimento durante la cottura. Quando si utilizza questa apparecchiatura, trovare le impostazioni migliori (calore, tempo di cottura, ecc.) per le pentole, le ricette e le quantità.

10.2 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

Scura, non riflettente 28 cm di diametro

Scura, non riflettente 26 cm di diametro

Pirofile monopor- zione

Ceramica diametro 8 cm, al- tezza 5 cm

Scura, non riflettente 28 cm di diametro

10.3 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

(°C) (min.)

Roll dolci, 12 pezzi vassoio di cottura o leccarda 180 2 35 - 40

Panini, 9 pezzi vassoio di cottura o leccarda 180 2 35 - 40

Pizza surgelata, 0,35 ripiano a filo 220 2 35 - 40 kg

	(°C) (min.)
Rotolo con marmellata vassoio di cottura o leccarda 170 2 30 - 40
Brownie vassoio di cottura o leccarda 180 2 30 - 40
Soufflé, 6 pezzi stampini di ceramica sulla griglia	200 3 30 - 40
Base pan di Spagna teglia per timballo su griglia 170 2 20 - 30
Pan di Spagna piatto da forno su griglia 170 2 35 - 45
Pesce al vapore, 0,3 kg	vassoio di cottura o leccarda 180 3 35 - 45
Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 35 - 45
Filetto di pesce, 0,3 kg teglia per pizza su griglia 180 3 35 - 45
Carne al vapore, 0,25 kg	vassoio di cottura o leccarda 200 3 40 - 50
Shashlik, 0,5 kg vassoio di cottura o leccarda 200 3 25 - 35
Cookie, 16 pezzi vassoio di cottura o leccarda 180 2 20 - 30
Macarons, 20 pezzi vassoio di cottura o leccarda 180 2 40 - 45
Muffin, 12 pezzi	vassoio di cottura o leccarda 170 2 30 - 40
Pasta saporita, 16 pezzi	vassoio di cottura o leccarda 170 2 35 - 45
Biscotti di pasta frolla, 20 pezzi	vassoio di cottura o leccarda 150 2 40 - 50
Tortine, 8 pezzi vassoio di cottura o leccarda 170 2 20 - 30
Verdure, al vapore, 0,4 kg	vassoio di cottura o leccarda 180 3 35 - 40
Omelette vegetariana	teglia per pizza su griglia 200 3 30 - 45
Verdure alla mediterranea, 0,7 kg	vassoio di cottura o leccarda 180 4 35 - 40

10.4 Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

			(°C) (min.)
Dolcetti, 20 per lamiera dolci	Cottura con-venzionale	Lamiera dol-ci	3 170 20 - 30 -
Torta di me-le, 2 stampi ∅20 cm	Cottura con-venzionale	Ripiano a fi-lo	1 170 80 - 120 -
Sponge ca-ke, stampo per torta ∅26 cm	Cottura con-venzionale	Ripiano a fi-lo	2 170 35 - 45 -
Frollini al burro	Cottura con-venzionale	Lamiera dol-ci	3 150 20 - 35 Preriscaldare il forno	per 10 minuti.
Toast, 4 - 6 pezzi	Grill Ripiano a fi-lo		3 max 2 - 4 minuti sul pri-mo lato; 2 - 3 mi-nuti sul secondo lato	Preriscaldare il forno per 3 minuti.
Burger di manzo, 6 pezzi, 0,6 kg	Grill Su ripiano a filo e leccar-da		3 max 20 - 30 Sistemare il ripiano a	filo sul terzo livello e la leccarda sul secondo livello del forno. A me-tà cottura girare gli ali-menti.Preriscaldare il forno per 3 minuti.

11. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

11.1 Note sulla pulizia

Agenti di pulizia

Pulire la parte anteriore del forno con un panno morbido imbevuto di acqua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al telaio della cavità.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Pulire le macchie con un detergente delicato.

Uso quotidiano

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

L'umidità può formare condensa nel forno o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione il forno 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nel forno per più di 20 minuti. Asciugare la cavità con un panno morbido dopo ogni uso.

11.2 Istruzioni d'uso: Pulizia con acqua

Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residui di grasso e di cibo dal forno.

Fase 1 Versare l'acqua nella goffratura della cavità: 150 ml.

Passaggio 2

Impostare la funzione:

Passaggio 3	Impostare la temperatura a 90°C.
Passaggio 4	Lasciare in funzione il forno per 30 minuti.
Passaggio 5	Spegnere il forno.
Passaggio 6	Attendi che il forno si sia raffreddato.Asciugare la cavità con un panno morbido.

11.3 Come rimuovere e installare: Porta

La porta del forno è dotata di due pannelli in vetro. È possibile rimuovere la porta del forno e i pannelli interni in vetro per pulirli. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare il forno senza i pannelli in vetro.

Fase 1 Aprire completamente la porta e tenere le due cerniere.

Fase 2 Alzare e ruotare le levette completa- mente sulle due cerniere.

Fase 3 Chiudere la porta del forno fino alla prima posizione di apertura circa metà. Quindi sollevare e tirare in avanti la porta sfilandola dalla sua sede.

Fase 4 Appoggiare la porta su una superficie stabile e coperta da un panno morbido e sganciare il sistema di bloccaggio per rimuovere il pannello interno in vetro.

Fase 5 Ruotare di 90° le chiusure e sfilarle dalle loro sedi.

Fase 6 Prima di tutto sollevare facendo attenzione, quindi rimuovere il pannello in vetro.

90°

Fase 7 Pulire il pannello di vetro con dell'acqua saponata. Asciugare i pannelli di vetro facendo attenzione. Non pulire i pannelli in vetro in lavastoviglie.

1 2

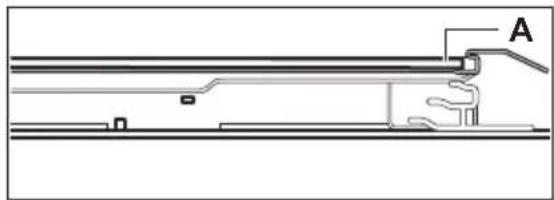

Fase 8 Al termine della pulizia, installare il pannello in vetro e la porta del forno.

Se installato correttamente, il profilo della porta emette un clic. Accertarsi di installare il pannello interno in vetro nelle sedi corrette.

11.4 Come sostituire: Lampadina

AVVERTENZA!

Pericolo di scosse elettriche. La lampada potrebbe essere calda.

Prima di sostituire la lampadina:

Passagio 1 Passagio 2 Passagio 3

Spegnere il forno. Attendere che il forno sia freddo.

Estrarre la spina dalla presa di corrente.

Appoggiare un panno sul fondo della cavità.

Lampadina posteriore

Passaggio Girare il rivestimento di vetro per toglierlo. 1

Passaggio Pulire il coperchio in vetro. 2

Passaggio Sostituire la lampadina con una resistente al calore fino a 300 °C. 3

Passaggio Installare il coperchio in vetro. 4

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Cosa fare se...

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

Problema Controllare se...

Il forno non scalda. È saltato il fusibile.

Problema Controllare se...

La guarnizione della porta è danneggiata.	Non utilizzare il forno.Contattare un Centro Assistenza Autorizzato.
Fine della cottura - non è impostato.	Impostare: Fine della cottura. Fare riferimento a “Funzioni dell'orologio”.
La lampadina non funziona.	La lampadina è bruciata.

12.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità del forno. Non rimuovere la targhetta dei dati dalla cavità del forno.

Consigliamo di annotare i dati qui:

Modello (Mod.) ....

Codice prodotto (PNC) ....

Numero di serie (S.N.) ....

13. EFFICIENZA ENERGETICA

13.1 Informazioni sul prodotto e scheda informativa sul prodotto\*

Nome del fornitore Electrolux

Identificazione modello EOH2H00BX 944068237

Indice di efficienza energetica 94.9

Classe di efficienza energetica A

Consumo energetico con carico standard, modalità tradizionale 0.89 kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazione d'aria forzata 0.75 kWh/ciclo

Numero di cavità 1

Fonte di calore Elettricità

Volume 58 l

Tipo di forno Forno da incasso

Massa 27.3 kg

* Per l'Unione europea secondo i regolamenti UE 65/2014 e 66/2014.
Per la Repubblica di Bielorussia ai sensi di STB 2478-2017, appendice G; STB 2477-2017, allegati A e B.
Per l'Ucraina secondo 568/32020.
La classe di efficienza energetica non è applicabile alla Russia.
EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.

13.2 Risparmio energetico

Il forno è dotato di funzioni che contribuiscono al risparmio energetico durante le operazioni di cottura di tutti i giorni.

Verificare che la porta del forno sia chiusa quando lo stesso è in funzione. Non aprire la porta del forno con eccessiva frequenza in fase di cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare il forno prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura del forno al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno del forno.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che

riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

НИЕ МИСЛИМЕ НА ВАС
