GA035GZ - Bahçe öğütücü MAKITA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Taşlama Makinası
Marka	Makita
Model	GA035GZ
Toplam Uzunluk	398 mm
Net Ağırlık	3,0 - 4,6 kg (bataryaya bağlı olarak)
Güç Kaynağı	Lityum-iyon pil 36 V - 40 V maks
Uyumlu Piller	BL4020, BL4025*, BL4040*, BL4040F*, BL4050F*, BL4080F*
Uyumlu Şarj Cihazları	DC40RA, DC40RB, DC40RC, DC40WA, BCC01, BCC02
Boşta Devir	9000 min⁻¹
Maks. Sıradan Taş Çapı	150 mm
Maks. Kesme Taşı Çapı	150 mm
Maks. Dairesel Tel Fırça Çapı	125 mm
Mil Dişi	M14 veya 5/8" (ülkeye göre)
Ses Basıncı Seviyesi (LpA)	85 dB(A)
Ses Gücü Seviyesi (LWA)	93 dB(A)
Titreşim (yüzey taşlama)	7,0 m/s² (normal tutamak) / 9,5 m/s² (titreşim önleyici)
Ana Fonksiyonlar	Taşlama, zımparalama, metal fırçalama, delik kesme, kesme
Güvenlik	Elektrikli fren, yumuşak başlatma, aşırı yük/aşırı ısınma/deşarj koruması, aktif geri tepme algılama
Bakım ve Temizlik	Havalandırma deliklerinin ve toz koruyucunun düzenli temizliği

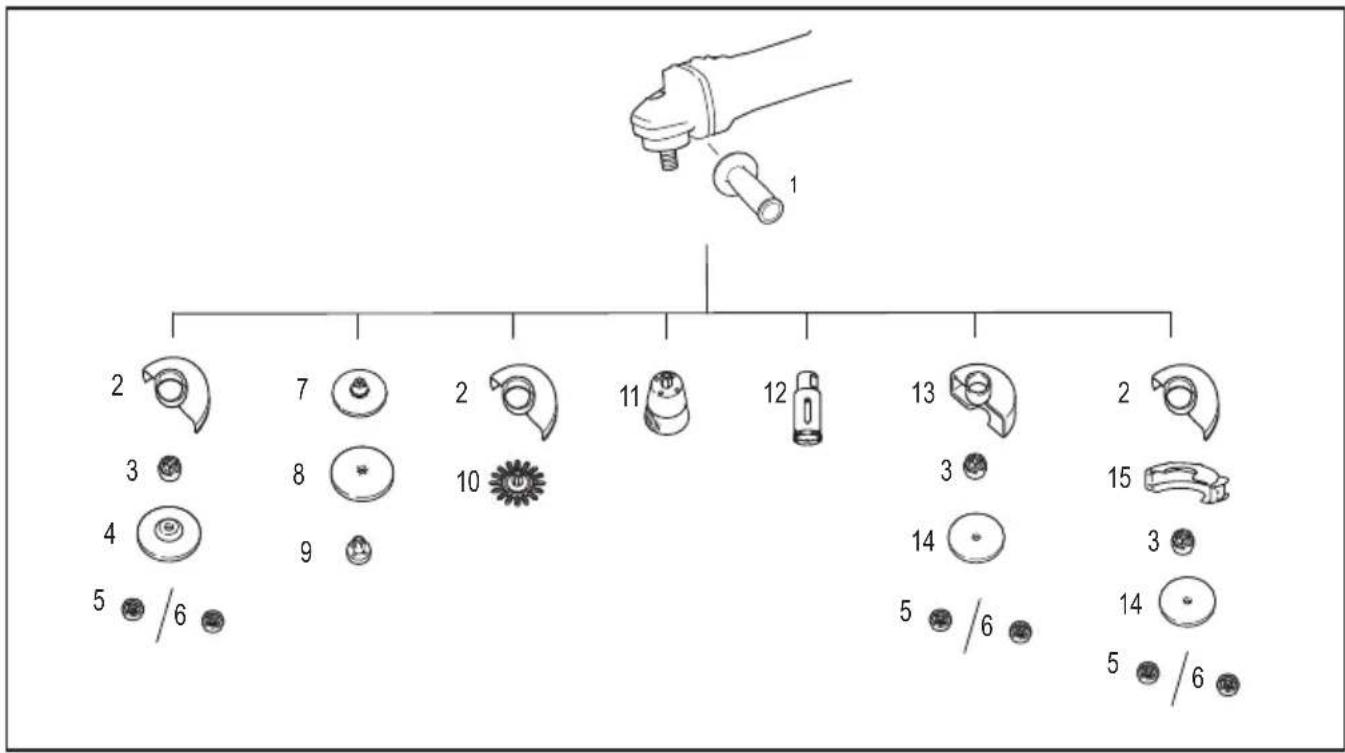

Yedek Parçalar ve Onarılabilirlik	Kılavuzda listelenen aksesuarlar; yetkili Makita servis merkezi tarafından onarım
Genel Bilgiler	EN62841-2-3 uyumlu; susuz kullanım; evsel atıklarla atmayın

Sık sorulan sorular - GA035GZ MAKITA

GA035GZ taşlama makinası ile hangi tip pil kullanılmalıdır?

Sadece listelenen Makita pillerini kullanın: BL4020, BL4025*, BL4040*, BL4040F*, BL4050F* veya BL4080F*. Diğer pillerin kullanımı yaralanma veya yangına neden olabilir.

Koruma kapağı nasıl takılır?

Kilit kolunu itin, kapağın çıkıntılı kısımlarını gövdedeki yuvalarla hizalayın, ardından kapağı istenen açıya ayarlamak için döndürün. Kolu bir deliğe hizalayarak kilitlendiğinden emin olun.

Taş sıkışması durumunda ne yapılmalı?

Aleti derhal kapatın ve tamamen durmasını bekleyin. Dönen taşı çıkarmaya çalışmayın. Yeniden başlatmadan önce sıkışmanın nedenini belirleyin.

Taşlama makinası nasıl temizlenir?

Havalandırma deliklerini metal olmayan bir aletle düzenli olarak temizleyin. Toz koruyucuyu çıkarın ve tıkalıysa temizleyin. Benzin veya solvent kullanmayın.

Aletin boşta devir hızı nedir?

Boşta devir hızı 9 000 min⁻¹'dır. Bu değer uygun aksesuarları seçmek için önemlidir.

Bu taşlama makinasını kesme için kullanabilir miyim?

Evet, kesme taşı için özel koruma kapağı ve uygun bir taş (aşındırıcı veya elmas) kullanmak şartıyla. Asla yan taşlama için kullanmayın.

Taş nasıl değiştirilir?

Pili çıkarın, mil kilidini etkinleştirin, verilen anahtarla somunu gevşetin, taşı değiştirin, ardından somunu saat yönünde çevirerek sıkın.

İlk pil göstergesinin yanıp sönmesi ne anlama gelir?

İlk gösterge, pil koruma sistemi aktif olduğunda yanıp söner. Bu aşırı yük, aşırı ısınma veya tam deşarj anlamına gelebilir. Soğumaya bırakın veya pili şarj edin.

Yumuşak başlatma işlevi nasıl kullanılır?

Bu işlev entegredir ve ilk darbeyi azaltmak için başlatma sırasında otomatik olarak etkinleşir. Ek bir işlem gerekmez.

Taşlama makinası nerede tamir ettirilir?

Tüm onarımlar, güvenlik ve güvenilirliği sağlamak için orijinal yedek parçalarla yetkili bir Makita servis merkezi tarafından yapılmalıdır.

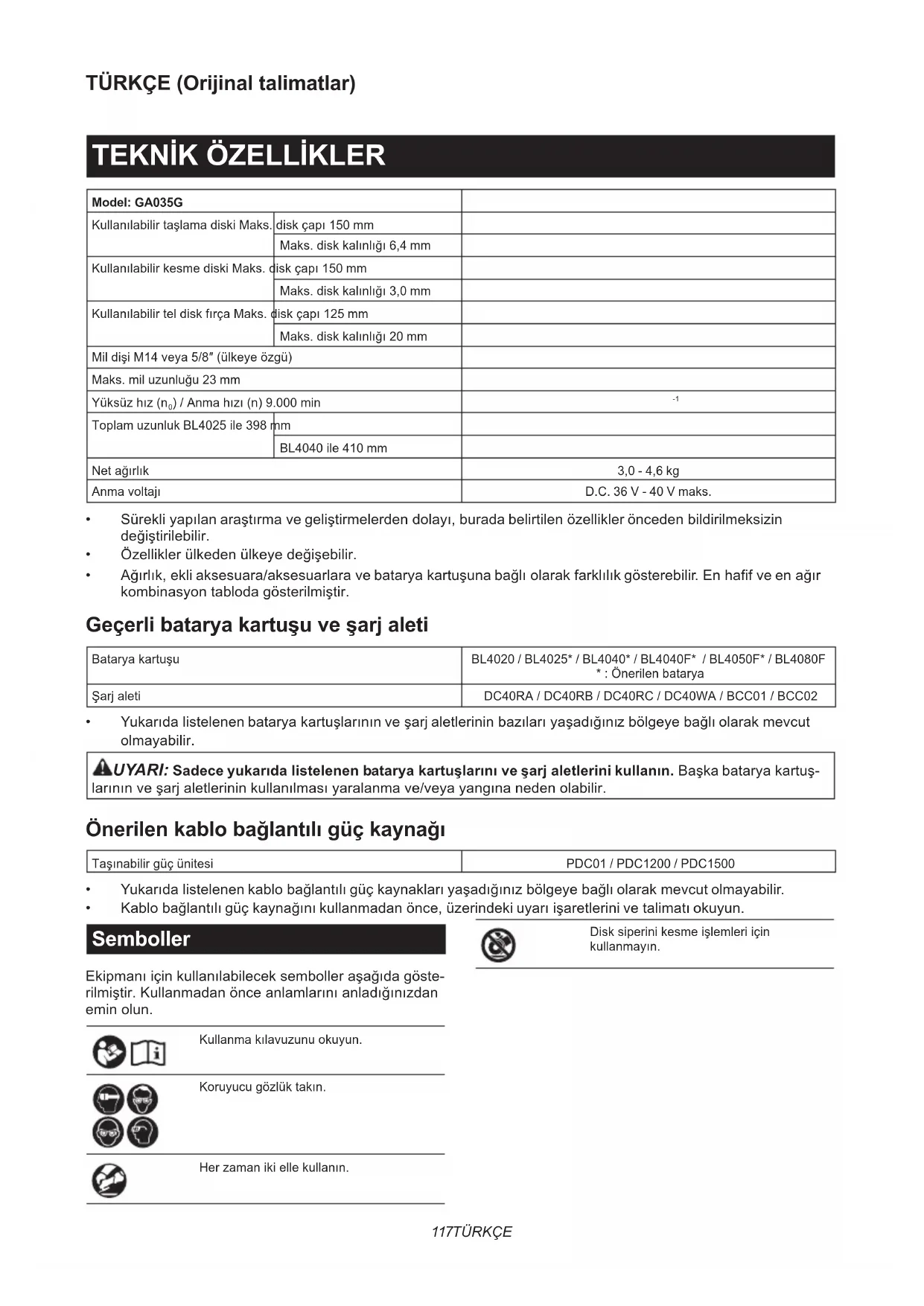

KULLANIM KILAVUZU GA035GZ MAKITA

Surekli yapilan araustirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin).. degistirilebilir.
Özellikler ülkeden ülke değişebilir.
- Ağırlik, ekli aksesuara/aksesuarlara ve batarya kartusuna®,开荒lıkıgpisterebilir. En hafif ve en ağır kombinasyon tabloda gosterilmışı.

Geçerli batarya kartuşu ve Şarj aleti

Batarya kartuș	BL4020 / BL4025* / BL4040* / BL4040F* / BL4050F* / BL4080F * : Önerilen batarya
Şarj aleti	DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

Yukarida listelenen batarya kartuslarin ve sarj aleterinin bazilari yaadiginiz bolgeye bagli olak mevcut olmayabilir.

UYARI: Sadece yukarida listelenen batarya kartuslarini ve sari aleterini kullanin. Baska batarya kartusnin ve sari aleterinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

Önerilen kablo böglantılı guç kaynabrı

Taşınabilir Güç ünitesi	PDC01 / PDC1200 / PDC1500
Yukaria listeleni kablo böglantılı Güç kaynak;lari yaşağıniz bölgeye®, olarak mevcut olmayabilir. Kablo böglantılı Güç kaynağınlı kullanmadanforces, üzerindeki uyari,isaretlerini ve talimat oluyun.
Semboller	Disk siperini kesme,islemleri,isn, kullanmayın.

Ekipmani icin kullanilabilecek semboller asagida goesterilmistir. Kullanmadan once anlamarini anladiginizdan emin olun.

Kullanma kilavuzunu okuyun.

Koruyucu gozluk takin.

Her zaman iki elle kullanin.

Sadece AB ükeleri icin
Ekipmanda tehlikeli bileşenler bulundugündan dolayi atik elektrik ve elektronik ekipmanlar, aküler ve bataryalar Çevre ve insanayo Üzerinde olumsuz etkiye yol acabilir.
Elektrik ve elektronik cihazlari vya bataryalar eysel atiklarla birlikte atmayin! Atik elektrik ve elektronik ekipmanlar ile akumulatörler ve bataryalar hakkindaki Avrupa Direktifi ve szo konus direktifin ulusal yasalara uyarlanması geregence atik elektrik elipmanlar, bataryalar ve akumulatörler ayrı olarak depolanmail ve Çevre koruma hakkindaki mevzuata uygun olarak faaliyet gösten ayrı bir kentsel atik toplama noktasina teslim edilmidlir. Bu husus, ekipmanin üzerine yerleşirilmı Üzerinde carpi isareti bulunan tekerlekli cop kovasi simgesi ile belirtilmistir.

Kullanim amaci

Bu alet, metal ve taş malzemelerin su kullanmadan taşlanması, zimparalanması, telleificantalanması, delik acilması ve kesilmesi amaciyla tasarlanmistir.

Gürültu

Tipik A-agrliki gurultu duzeyi (EN62841-2-3 standardina gore belirlen):

Model Ses basinci seviyesi (L	pA): (dB (A))	Ses güüseviyesi (LWA): (dB (A))	Belirsizlik (K): (dB (A))
GA035G 85 93 3

NOT: Began edilen gürultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olçumlustür ve bir aleti bir baskasıyla karsılaşirmak icin kullanilabilir.

NOT: Began edilen gurultu emisyonu deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

AUYARI: Elektrikli aletinGPCek kullanimi sirasindaki gurulttu emisyonu, aletin kullanim biçimlerine, özellikle islenen is parcasinin türüne baglı olarakBegan edilen deger(ler)den farkl olabilir.

AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operatru koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

AUYARI:ince saclarin veya buyuk yüzeyli kolayca titresen yapilarin taslanmasi beyan edilen gürultu emisyonu degerlerinden;cok daha yuksek (15 dB'ye kadar) toplam gürultu emisyonuna neden olabilir.

Ses yaymalarini engellemek icin bu i s parcalarina son derece esnek sonumlepe paspaslar vya benzeri malzemeler yerlestirin.

Artan gurultu emisyonunu hem gurultyu maruz kalma risk degerlendirmesi icin hem de uygun isitme korumasini secerken dikkate alin.

Titresim

Titresim toplam degeri (uc eksenli vektor toplami) (EN62841-2-3 standardina gore hesaplanan):

Çalışma modu: normal yan kavrama kol ile yüzey taşlama

Model Titreşim emisyonu (a)	h, A): (m/s2) Belirssizlik (K): (m/s2)
GA035G 7,0 1,5

Calisma modu: titresim onleyici yan kavrama kol ile yuzey taqlama

Model Titreşim emisyonu (a	h' AD: (m/s2) Belirssizlik (K): (m/s2)
GA035G 9,5 1,5

Calisma modu: normal yan kavrama kolu ile disk zimparalama

Model Titreşim emisyonu (a)	h, D9): (m/s2) Belirsizlik (K): (m/s2)
GA035G 4,5 1,5

Calisma modu: titresim onleyici yan kavrama kolu ile disk zimparalama

Model Titreşim emisyonu (a	h, DS) : (m/s2) Belirssizlik (K): (m/s2)
GA035G 4,0 1,5

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasilya karilastirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

AUYARI: Elektrikli aletinGPCK kullanimisirasindaki titresim emisyonu, aletin kulanim bicimlerine, ozellikle islenen isparcasinin turune bagl olarak bany edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operatru koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).
AUYARI: Began edilen titresim emisyon degeri bu elektrikli aletin basica uygulamalar icin kullanilir. Ancak, bu elektrikli alet baska uygulamalar icin kullanilrsa titresim emisyon degeri farkl olabilir.

Uygunluk Beyerlari

Sadece Avrupa ülkeleri icin

Uygunluk beyanlari bu kullanma kilavuzuna Ek A olarak eklenmişir.

GÜVENLIK UYARILARI

Genel elektrikli alet güvenligi uyarilari

AUYARI Bu elektrikli aletle birlikte verilen tum guvenlik uyarilarin, talimatlari, resimli aciklamalari ve teknik ozellikleri okuyun. Asagida listelenen talimatlarin herhangi birine uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarllardaki "elektrikli alet" terimi ile ya prizden calisan (kordonlu) elektrikli aletiniz ya da kendi akusu ile calisan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülu taşlama makinesiyle ilgili Güvenlik uyarılari

Taşlama, zımparalama, telle fırçalama veya kesme ilemleri icin ortak güvenlik uyarlıarı:

1. Bu elektrikli alet bir taşlama, zimparalama, tel fırça, delik acma veya kesme aleti olarak kullanilmak uzere tasarlanmistr. Bu elektrikli aletle birlikte verilen:tüm guvenlik uyarilarin, talimatlari, resimli aciklamari ve teknik Özellikleri okuyun. Asagida listelenen talimatlarin herhangi birine uyumlaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir.
2. Bu elektrikli aletle parlatma gibi islemler yapilmamalidir. Bu elektrikli aletin tasarim amacina uygun olmayan islemler tehlke olusturabilir ve yaralanmaya neden olabilir.

3. Bu elektrikli aleti, aletin imalatçılarafindan Özel olarak tasarlanmamış ve belirtilmemişbir seksilde calışacak bucimde donuşturmyein. Boyle bir donuşturme kontrlun kaybedilmesine neden olabilir ve ciddi yaralanmaya yol acabilir.

4. Aletin imalatçisi tarafindan Özel olarak tasar-lanmamis ve belirtilmemi aksesuarlari kullan-mayin. Bir aksesuarin yalinizca elektrikli aletinize takilabiliyor olması, onun güvenlı calişacagini garanti etmez.

5. Aksesuarin ana hizi en azindan elektrikli aletin üstunde belirtilen maksimum hija esit olmalidir. Anma hizlarindan daha hijl calisan aksesuarlar kiri bilibilir ve firlayibilir.
6. Aksesuarinizin dis capi ve kalinligi elektrikli aletinizin kasite degerleri dahilinde olmaldir. Dogru boyutta olmayan aksesuarlar yeterince korunamayabilir veya kontrl edilemeyebilir.
7. Aksesuar montaj boyutlari elektrikli aletin montaj donaniminin boyutlarina uygun olmadir. Elektrikli aletin montaj donanimina uymayan aksesuarlar dengesiz calisir, asiri titresim yapar ve kontrolün kaybedilmesine neden olabilir.
8. Hasarli bir aksesuari kullanmayin. Her kulla-nimdan once aksesuarlarda, orneigin asindirici disklerde kirlma veya catlak, disk altliginda catlak, kopma veya asiri asinma, tel fircalarda gevsek veya kirk tel kontrolu yapin. Elektrikli alet veya aksesuar duusurulurse, hasar kontrolu yapin veya hasarsiz bir aksesuar takin. Bir aksesuari kontrol ettikten ve taktiktan sonra, kendinizi ve civardaki insanlar doner aksesu-arin dizleminden uzak tutun ve elektriki aleti bir dakika boyunca maksimum yiksuz hizda calistirin. Bu test calistirmasi sirasinda hasarli aksesuarlar normalde kopar.
9. Kisisel koruyucu ekipman kullanin. Uygulamaya baglı olarak yüz siperleri veya güvenlik gozlukleri kullanin. UygunGORuldügü sekilde toz maskesi, kulak koruyuculari, eldiven ve kucuk asindirici parcalardan veya is parcasindan kapan kucuk parcalardan sizi koruyabilecek is onlugu takin. Goz koruyucu, ceşitli uygulamalarin uretececi siçrayan paracikları durdurabilecek nitelijke olmaldir. Toz maskesi veya solunum cihazi ilgili uygulamanin uretececi kucuk paracikları filtreleyebilecek nitelijke olmaldir. Uzun sure yuksek yogunlukta gürultüye maruz kalmak,isitme kaybina neden olabilir.
10. Civarda bulunanlari calisma alanindan guvenli bir uzaklikta tutun. Calisma alanina giren herkes kisisel koruyucu ekipman kullanmalidir. Is parcasinin veya kiran bin aksesuarin kinklari uzağa firlayip, calisma alaninin hemen ötesinde

yaralanmalaria neden olabilir.

1. Kesici parçanın,görünmenyen kablolara temas etme olasiligi bulunan yerlerde calisirken elektrikli aleti sadeceyalitimi kavrama yüzeylerinden tutun."Akimli"bir telle temas da elektrikli aletin yalitimsiz metal kismilarini "akimli" hale getirir ve kullanıciyi elektrik seksuna maruz birakabilir.
2. Aksesuar tamamen durmadan elektrikli aleti kesinlikle yere koymayin. Doner aksesuar yere surtunup, elektrikli aletin kontrolunj uz disinda firlamasina neden olabilir.
3. Elektrikli aleti yaninizda taşirken calistirmayın. Giysilerinizin kazayla DONER aksesuara temas etmesi giysinizin sikişmasina neden olarak akse-suari vucudunuza cekebilir.
4. Elektrikli aletin hava deliklerini duzenli olarak temizleyin. Motorun fani tozu govdenin icine ceker ve asiri toz metal birikimi elektrik tehlikele-rine neden olabilir.
5. Elektrikli aleti tutusabilen malzemelerin yakininda kullanmayin. Kivilcimlar bu malzemeleri tutusturabilitir.
6. Sivi sogutucu gerektiren aksesuarlar kullan-mayin. Su veya diger sivi sogutucularin kulla-nilmasi elektrik carpmasina veya seksuna neden olabilir.

Geri tepme ve ilgili uyarilar:

Geri tepme sikisan veya takilan bir doner diske, disk altigina, fircaya veya baska bir aksesuara verilen ani bir tepkidir. Sikisma veya takilma doner aksesuarin aniden durmasina ve bu da elektrikla aletin tutukluk noktasinda aksesuarin donme yonunun tersiogrultuda kontrolsuz sekilde itilmesine neden olur.

Ornegin, bir asindirici disk is parcasina takilir veya sikisira, sikisma noktasina giren diskin kenari malzeme yuzeyine batarak, diskin disari tirmanmasina veya tepmesine neden olabilir. Disk, sikisma noktasinda diskin hareket yonune bagli olarak operatore vya ondan uzaga dogru siprayabilir. Bu kosullarda asindirici diskler kirlabilir de.

Geri tepme elektrikli aletin yanlis kullanilmasinin ve/ veya yanlis kullanim usulleri veya kosullarin bir sonucudur ve asagida belirtildigi gibiogrdu onlemlerle onlenebilir.

1. Elektrikli aleti iki elinizle sikica kavrayin ve vucudunuzun ve kolunuzun durusunu geri tepme kuvvetlerine direnc gosterreichek sekilde ayarlayin. Ik calistirma sirasinda geri tepme veya tork etkisi uzerinde maksimum kontrol saglamak icin, eger varsa, daima yardimci sapi kullanin. Dogru onlemler alinirsa, operatör tork etkilerini veya geri tepme kuvvetlerini kontrol edebilir.
2. Elinizi kesinlikle doner aksesuarin yakinina koymayin. Aksesuar elinizin ustuneDOGRU geri tepebilir.
3. Vucudunuzu geri tepme halinde elektrikli aletin firlayacagi alanda bulundurmayin. Geri tepme aleti takilma noktasinda diskin hareketinin tersi yonunde iter.
4. Köselerde, keskin kenalarda, vb. calisirken azami ozen gosterin. Aksesuari ziplatmaktan ve takirmaktan kaçınin. Köselerde, keskin kenalarda veya ziplama halinde dōner aksesuarin

takilma eigilimi vardir ve kontrl kaybina ve geri tepmeye neden olur.

1. Zincir testere oyma biçagl, 10 mm'den fazla periferik boşluklu segmentli elmas disk ya da disli testere biçagl takmayin. Bu biçaklar sikçageri tepme ve kontrl kayib yaratir.

Taşlama ve kesme ilemlerine Özgü güvenlik uyarılı:

1. Sadece elektrikli aletiniz icin belirtilen diskleri ve secilen disk icin özel olarak tasarlanmīs speri kullanin. Elektrikli aletin tasarimina uygün olmayan diskler yeterli sekilde koruma alta alünmayabilir ve güvensizdir.
2. Merkezden basmai disklerin taşlama yüzeyi, siper kenari dizleminin alta monte edilmeli dir. Siper kenarinı uzerine.Doğruçikinti yapacak sekilde hatali monte edilmiş bir disk yeterli olçüde kapatlamaz.
3. Siper elektrikli alete sikica takilmali ve diskin operatore dokru açikta kalan kismi en az olacak sekilde(Maximum güvenlik icin konumlandirilmaldir. Siper, operatörun kirlan disk parçalarindan, kazayla diske temas etmekten ve giysileri tutusturabilecek kivilcimlardan korunmasina yardimci olur.
4. Diskler sadece belirtilen uygulamalar icin kullanilmaldir. Orneigin kesme diskinin yan tarafyla taşlama yapmayin. Asindirici kesme diskleri cevresel asindirmaya yöneliktir, bu disklere uygulanan yan kuvvetler parçalanmalarina neden olabilir.
5. Daima sectiginiz disk icinogrups boyut ve sekilde hasarsiz flanslar kullanin.Doogrflansl diki destekleyerek, disk kirlmasi olasiligi n azaltir.Kesme disklerinin flanslar taqlama disklerinin flanslarindan farkl olabilir.
6. Daha buyuk elektrikli aletlerin asinarak kuculmug disklerini kullanmayin. Daha buyuk elektrikli aletler icin tasarlanmis diskler kucuk aletlerin daha yuksek hizlarina uygun olmayabilir ve parcalanabilir.
7. Çift maksatlı diskler kullanırken her zamanGPCekleşirilen uygulama icinDOGRU speri kullanın. Doğru siperin kullanilmaması istenen seviyede koruma sekslamayabilir ve bu da ciddi yaralanmaya neden olabilir.

Kesme islemlerine ozgu ek guvenlik uyarilari:

1. Kesme diskini "sikistirmayin" veya diske asiri basinc uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kesik icinde bukulme veya takilmayatkinligini artirarak, geri tepme veya diskin kirlmasi olasili ginci yukseletbilar.
2. Vucudunuzu doner diskle ayni hizada ve diskin gerisinde tutmayin. Disk, calisma noktasinda, vucudunuzdan uzaga dokru hareket ederken, olasi bir geri tepme doner diski ve elektrikli aletiogrudan dokruya size dokru firlatabilir.
3. Disk takildigi veya herhangi bir nedenle kesmeyi durdurduğu zaman, elektrikli aleti kapatin ve disk tamamen duruncaya kadar hareketsiz sekilde tutun. Kesme diski donerken onu kesinlikle kesisiken cikarmaya calismayin aksi takdirde geri tepme olusabilir. Diskin takilma nedenini arastirip, ortadan kalirmak icin duzelti

islemleri yapin.

1. Kesme islemini is parcasinin icinde yeniden baslatmayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde tekrar kesiige sukun. Elektrikli alet is parcasi icinde tekrar calistirilrsa, disk takilabilir, yukari tirmanabilir veya geri tepebilir.
2. Diskin takilmasi ve geri tepme riskini en aza indirmek icin panelleri veya增長 buyuk is parçalarini destekleyin. Buyuk is parçaları kendi agriliklar altinda bel vermeye meyillidir. Destekler diskin her iki yaninda kesmehattina ve is parcasinin keharina yakın olarak, is parcasinin alta yerleştilimelidir.
3. Mevcut duvarlarin veya diger kör alanlarinicone "oyuk kesme" yaparken daha fazla dikkat gõsterin. Fazla ileri giden disk gaz veya su borlarini, elektrik kablorini veya geri tepmeye neden olabilecek nesneleri kesebilir.
4. Kavisli kesim yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kesik icinde bukulme veya takilma yatklinigi artirarak, geri tepme veya diskin kirlmasi olasiliigi yukseltebilir, bu da ciddi yaralanmaya neden olabilir.
5. Segmentli bir elmas diski kullanmadan once, elmas diskin segmentleriarasinda sadece negatif bir talas aciisi 10 mm veya daha az periferik boşluk oludgündan emin olun.

Zimparalama islemlerine ozgu guvenlik uyarilari:

1. Uygun boylu disk zimpara kagidi kullanin. Zimpara kagidi seçerken imalatçınin tavsiye-line uyun. Zimpara altılgini cok fazla asan buyuk zimpara kagidi yirtilma riski olusturur ve takil-maya, diskin kopmasina veya geri tepmeye neden olabilir.

Tel firca islemlerine ozgu guvenlik uyarilari:

1. Olaagan islemler sirasinda bile fircadan tellerin firlayabilegeini bilin. Fircaya asiri yuk uygu-layarak telleri asiri zorlamayin. Teller kolaylikla ince giysilere ve/veya cilde batabilir.
2. Tel fıca islemi icin bir siper kullanilmasi belirtilyorsa, tel diskin veya fıçanin sipere Müdahale etmesine izin vermeyin. Tel disk veya fıca is yüküne veya merkezkaç kuvvetlerine®, Olarak genisleyebilir.

Ek Güvenlik Uyarilari:

1. Merkezden basmali taşlama diskleri kullanırsanı, mutlaka sadece fiberglas takviyeli diskler kullanın.
2. Bu taslama makinesiye Taş Çanak tipi diskleri KESİNLİKLE KULLANMAYIN. Bu taslama makinesti bu tip disklerışı tasarlanmamıstir ve böyle bir ürün kullanıması ciddi yarıalanmalara neden olabilir.
3. Mile, flansa (ozellikle takma yüzeyine) veya kilit somununa zarar vermemeye dikkat edin. Bu kisislarin hasar gormesi diskin kırilmasi ile sonuçlanabilir.
4. Alet calistirilmadan once diskin is parcasina degmediginden emin olun.

5. AletiGPCBirisparcasi uzerinde kullanmadan once bir sure bosta calistirn.Diskin yanlis taklmis veya dengesiz oldugunu gosteren titreme ya da yalpalamalaradikkat edin.

6. Taslama yaparken diskin belirlenmis yüzeyini kullanin.

7. Aleti calisir durumda birakmayin. Aleti sadece elinizde tutarken calistirin.
8. Calismadan hemen sonra is parcasina dokunmayin; cok sicak olabilir ve cildinizi yakabilir.
9. Çalısmadan hemen sonra aksesuarlara dokunmayın;;cok sıçak olabilir ve cildinizi yakabilirler.
10. Disklerin ve aksesuararinogrups monte edilmesi ve kullanilmasi icin imalatcincin talimatlara uyun. Hatali montaj ve kullanim yaralanmaya neden olabilir.
11. Diskleri özenle kullanin ve saklayın.
12. Buyuk delikli asindirici diskleri uydurmak icin ayri reduksiyon nipel ya da adaptork kullanmayin.
13. Sadece bu alet icin belirtilen flanlari kullanin.
14. Deligi vida disli disk takilmak istenen aletlerde bu diskin dislerinin mil uzunlugün kabul edecek kadar uzun olması gereklidir.
15. Is parcasinin dokru desteklenip desteklenmedigini kontrl edin.
16. Diskin alet kapatildiktan sonra donmeye devam ettiğine dikkat edin.
17. Calisma yeri asiri sicak ve nemliyse ya da cok fazla iletken toz kirlili mevcutsa kullanicinnguvenligi icin bir kisa devre kesicisi (30mA) kullanin.
18. Bu aleti asbest iceren hiçbir malzeme üstände kullanmayin.
19. Kesme diski kullandiginiz zaman, yerel yonetmelikler gerektiriyorsa daima toz toplayici disk speri ile calisin.
20. Kesici diskleri yanal bir basinca maruz kalmamaldir.
21. Calisma sirasinda kumas is eldivenleri kullanmayin. Kumas eldivenlerin lifferi alete girebilir, bu da aletin bozulmasina neden olur.
22. Calisma oncesinde is parcasinda elektrik borusu, su borusu veya gaz borusu gibi gomuli nesneler olmadigiindan emin olun. Aksi takdirde elektrik carpmasina, elektrik kaçagina veya gaz sizintisina neden olabilir.
23. Diske conta takilysa contayi cikarmayin. Conta capi kilit somunu, diş flans ve ic flans-tan daha buyuk olmalidir.
24. Bir taslama diskini takmadan once conta kisminda kirk veya catlak gibi hisbir anormallik olmadigi ini kontrol edin.
25. Kilit somununu dizgün bir sekilde sikiin. Diskin aşiri sikilmasi kırilmaya, yetersiz sikma ise sallemaya neden olabilir.

BUTALIMATLARMUHAFAZAE DINIZ.

AUYARI: Ürünü kullanırken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-n ilgili ürünün güvenlik kuralları siki sikiya baglı kalmanın yerine gezmesine İZIN VERMEYİN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kuralları uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan.Once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayın veya kurcalamayın. Yangin, asiri isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri isinma, yanma riski hatta patlamaya neden olabilir.
4. Gózünüze elektrólit káçarsa, gożlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.
5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi baska metal nesnelere ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yağmura ya da suya maruz birakmayin.

Kisa devre, buyuk bir akim akisina, asini isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol acabilir.

1. Aleti ve batarya kartusunu sicutligin 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.
2. Asiri derecede hasar gormus ya da tamamen kullanilamaz durumda olsa bile batarya kartuşunu yakmayin. Batarya kartusu atese atilrsa patlayabilitir.

3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, duusirmeyin ya da batarya kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.

4. Hasarli bataryayi kullanmayin.

5. Aletin icerdigi lityum-yon bataryalar Tehlikeli Esyalar Yonetmeligin gereksinimlerine tabidir.
   Ticari nakliye islemleri icin, orneigin Üçuncu taraflar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalidir.
   Nakliyesi yapilacak urunun hazirlanmasi icin, tehlikeli maddeler konusunda uzman bir kisiye danisin. Lufen muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun.
   Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.
6. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel

duzenlemelere uyunuz.

1. Bataryaları sadece Makita tarafindan belirtilen ürünlerle kullanin. Bataryaların uyumsuz ürünere takilması; yangın, asiri—isınma, patlama ya da elektrolit szintisina neden olabilir.
2. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmalidir.
3. Kullanma sirasinda ve sonrasinda batarya kartugu isinarak yaniklara veya dinuk sicaklik yaniklarina yol açabilir. Sicak katarya kartus-lari ile islem yaparken dikkat edin.
4. Yaniklara neden olabilecek kadar sicut olabilegeinden kullandiktan hemen sonra aletin terminaline dokunmayin.
5. Batarya kartusunun terminallerine, deliklerine ve kanallarina mircir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve ariza-lanmasina neden olarak yaniklara veya yaralan-maya yol acabilir.
6. Alet yuksek gerilim elektrik guc hatlari yakininda kullanimi desteklemedigi surece batarya kartusunu yuksek gerilim elektrik guc hatlarin yakininda kullanmayin. Aletin veya bataryakartusunan arizalanmasina veya bozulmasina neden olabilir.
7. Bataryayi cocuklardan uzak tutun.

BUTALIMATLARI MUHAFAZA EDINIZ.

A DIKKAT: Sadece original Makita bataryalarini kullanin. Original olmayan Makita bataryaları ya da üzerinedehyşiklik yapilmısbataryalarin kullanimi bataryanin patlamasıva sonuc olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve Şarj aletinin Makita tarafindan sunulan garantisi de geleçersiz olur.

Maksimum batarya ömrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi fark ettiqinizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yaniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunk isaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sogumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (altı aydan daha fazla) kullan-madigüniz durumlarda batarya kartusunu sarj edin.

ISLEVSEL NITELIKLER

ADIKKAT: Alet üzerinde ayarlama veya isleyis kontrolü yapmadan once aletin kapali ve batarya kartusununairobi oldugundan daima emin olun.

Batarya kartuşunun takilması veçıkarilması

ADIKKAT: Batarya kartusunu takmadan ya da cikarmadan once aleti daima kapatin.
ADIKKAT: Batarya kartusunu takarken veya cikarirken aleti ve batarya kartusunu sikica tutun.

Aletin ve batarya kartusunun sikica tutulmaması bunlarin dusurulmesine sebep olabilir ve alet ve bataryakartusunun zarar gormesine ya da ciddi yaralanmasina yol acabilir.

Batarya kartusunu takmak icin, batarya kartusu uzerindeki dili yuvanin olugu ile hizalayin ve kartusu yerine oturtun. Kartusu, kucuk bir tik sesi ile yerine sabitlenenelek sonuna kadar ittin. Sekilde gosterildigi gibi kirmizi gostergeyi gorebiliyorsaniz tam olarak kilitlenmemis demektir.

Batarya kartusunu cikarmak icin, kartusun on tarafindaki dugmeyi kaydirarak kartusu aletten cikarin.

Sek.1: 1. Kirmizi gõsterge 2. Dügme 3. Batarya kartiusu

ADIKKAT: Batarya kartusunu daima kirmizi gõsterge görünmeyecek sekilde tam olarak takin. Yerine tam oturmazsa, aletten yaniligiiklareusebilir, sizin ya da cevrenizdeki kisilerin yaralanmasina neden olabilir.
ADIKKAT: Batarya kartusunu zorlayarak takma-yin. Kartus kolay bir sekilde kaymiryorsa dokru yerlestirilmemi demektir.

Kalan batarya kapasitesinin gösterilmesi

Kalan batarya kapasitesini gostermesi icin batarya kartusu uzerindeki kontrl dugmesine basin. Gostergelambalarbirkac saniye yanar.

Sek.2: 1. Gösterge lambalaria 2. Kontrol Dügmesi

Gösterge lambalari Kalan			kapasite
Yarıyor Kapali Yanı	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25

Gösterge lambalari Kalan			kapasite
Yarıyor Kapali Yanı	sönüyor
			Bataryaüncü Şarj edin.
			Batarya arizalanmiş olabilir.

NOT: Kullanim kosullarina ve ortam sicutligina baglilarak, gosterilen degerGPCkapasiteden birazfarklik gosterebilir.

NOT: llik (en soldaki) gosterreich lambasi, batarya koruma sistemi calistiginda yanip söner.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatilmistir. Bu system motora giden gucu otomatik olarak keserek uzun alet ve batarya omru saglar. Alet veya batarya icin asagidaki durumlardan biri sos konusu oldugunda aletin isleyisi otomatik olarak durur:

Aşırı yük koruması

Alet/batarya, anomal derecede yuksek akimcekmesine neden olacak sekilde kullanildiginda, alet hicbir belirti vermeden otomatik olarak durur. Bu durumda, aleti kapatin ve aletin asiri yuklenmesine neden olan uygulamayi durdurun. Ardindan yeniden baslatmak icin aleti calistirin.

Asiri isinma koruması

Alet/batarya asiri isindiginda, alet otomatik olarak durur. Aleti tekrar acmadan once soğumasini bekleyin.

Batarya kapasitesi yeterli olmadigianda, alet otomatik olarak durur. Bu durumda, bataryayi aletten cikarin ve bataryayi tekrar sarj edin.

Koruma kilidinin kaldirilmasi

Koruma sistemi art arda calistiginda alet kilitlenir. Bu durumda, alet kapatilip tekrar acilsa da alet calismaya baslamaz. Koruma kilidini kaldirmak icin, bataryayi cikarin, batarya sarj aletine takin ve sarj bitene kadar bekleyin.

Diger nedenlere karsti korumalar

Koruma sistemi, alete zarar verebilecek diger nedenler icin de tasarlanmistir ve aletin otomatik olarak durmasini saglar. Alet calisirken geci din durklama ve durma yaparsa nedenleri ortadan kaldirmak icin asagidaki tum adimlari uygulayin.

1. Tüm anahtarlarin kapali konumda olduklarindan emin olarak yeniden calistirmak icin aleti acin.
2. Bataryalari sarj edin veya sarjbl bataryalarla degistirin.
3. Aletin ve bataryalarin soğumasini bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedilemezse yerel Makita Servis Merkezinize basvurun.

Saft kilidi

AUYARI: Mil hareket halindeyken saft kilidini asla kullanmayin. Ciddi yaralanmaya veya alette hasara neden olabilir.

Akesesarlari takarken veya cikarirken milin donmesini onlemek icin saft kilidine basin.

Sek.3: 1. Saft kilidi

Anahtar islemi

ADIKKAT: Batarya kartusunu alete takmadan once, surgulu anahtarin dokru calistigindan ve anahtarin arka tarafi alcaligiinda "OFF" (kapali) konumuna geldigiinden emin olun.
ADIKKAT: Uzun sureli kullanim sirasinda kulla-nicin rahati icin anahtar "ON" (açık) konumunda kilitlenebilir. Anahtar "ON" (açık) konumunda kilitliyken dikkatli olun ve aleti siki kavrayin.

Aleti calistirmak icin, surgulu anahtarin arka tarafina basin ve ardindan "I" (ACIK) konuma kaydirin. Surekli kullanim icin, surgulu anahtarin on tarafina basarak anahtari kitleyin.

Sek.4: 1. Surgulu anahtar
Aleti durdurmak icin, surgülü anahtarin arka tarafina basarak "O" (KAPALI) konuma donmesini saglayin.
Sek.5: 1. Surgulu anahtar

Istemsiz yeniden baslatma onleyici ilev

Anahtar AÇIK konumda ilken batarya kartuşu takildı,ginda alet calismaz.

Aleti calistirmak icin anahtari kapatip yeniden acin.

Aktif Geri Besleme Algilama Teknolojisi

Alet, diskin ya da aksesuarin takilma riski oldugu durumlari elektronikormal algilar. Bu durumda, alet milin daha fazla donmesini engellemek icin otomatik olarak kapanir (geri tepmeyi engellemez).

Aleti yaniden baslatmak icin, once aleti kapatin, donus hizindaki ani dinusun nedenini ortadan kaldirin ve arindan aleti aqik konuma getirin.

Yumusak seksatma özelliği

Yumusak baslatma özelliigi baslatma tepkisini azaltir.

Elektrikli fremi

Elektrikli fren alet kapatildiktan sonra etkinlesir. Guc kaynagi kapali oldugunda, orneigin anahtar acik durumdayken batarya kazara cikarildiginda fren calismaz.

MONTAJ

DAKKAT: Alet uzerinde ayarlama veya isleyis kontrolu yapmadan once aletin kapali ve batarya kartusunun ayrilmis oldugundan daima emin olun.

Yan kavrama kolunun (tutamağın) takilması

ADIKKAT: Calismaya baslamadan once yan kavrama kolunun yerine saglam sekilde takilmis oldugundan daima emin olun.

Yan kavrama kolunu sekilde gosterildigi gibi alet ustundeki konumuna sikica vidalayin.

Sek.6

Disk siperinin takilması vyaçıkarilması (Merkezdenbasmali disk,flap disk,tel disk fırca / asindirici kesme diski,elmas disk icin)

UYARI: Merkezden basmali disk, flap disk veya tel disk firca kullanilirken; disk siperi, siperin kapali tarafinin yonu daima kullaniciyaogrubakacak sekilde takilmalidir.
UYARI: Disk siperinin disk speri üzerindeki deliklerden biri ile kilitleme kolu tarafindan sikica kilitlendiginden emin olun.
UYARI: Bir aşindirici kesme diski / elmas disk kullanıldigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullandgünizdan emin olun.

1. Kilitleme koluna bastirarak disk siperini, disk speri ustundeki*cikintilar yatak mahfazasi ustundeki centiklerle ayni hizada olacak sekilde monte edin.
   Sek.7: 1. Kilitleme kolu 2. Gentik 3. Cikinti
2. Kilitleme kolunu A'ya dokru bastirarak disk siperini, sekilde gosterildigi gibi B kisimarini tutarak itmek suretiyle sukun.
   Sek.8: 1. Disk speri 2. Delik

NOT: Disk siperini diz bir sekilde aşaqi ittinir. Aksi takdirde disk siperini tamamen ittiremezsiniz.

1. Kilitleme kolunu ve disk speri konumunu adim 2'de tarif edildigi gibi tutarken disk siperini C'yeogrdu dondurun ve arindan disk siperinin açisini operatör korunacak sekilde ise gore degistirin. Kilitleme kolunu disk siperindeki deliklerden biri ile hizalayin ve arindan kilitleme kolunu birakarak disk siperini kilitleyin.
   Sek.9: 1. Disk speri 2. Delik
   NOT: Disk siperini tamamen ittirin. Aksi takdirde disk siperini donduremezsiniz.

Disk siperini Çiçarmak icin, takma islemlerini tersinden uygulayin.

Klipsli kesme disk speri ek parçası

Istege bagli aksesuar

NOT: Kesme ilemleri icin disk siperi (taşlama diski icin) ile bir klipsli kesme disk siperi ek parçasi kullanilabilelir.

Bazi ülkernde mevcut degildir.

Sek.10

Merkezdenbasmali diskin veya flap diskin takilmasi veya cikarilmasi

Istege bagli aksesuar

AUYARI: Merkezden basmai bir disk veya flap disk kullanirken, disk siperi, siperin kapali tarafin yonu daima kullaniciyaogrubakacak sekilde takilmaldir.
AUYARI: Ic flansin montaj parcasinin merkezden basmaliskin / flap diskin ic capina tam olarak uyduugundan emin olun. Ic flansi yanlis tarafa monte etmek tehlikel titreşime neden olabilir.

Ic flans mile takin.

Ic flansin disli parcasini milin tabanindaki duz parcanin uzerine yerlestirdiginizden emin olun.

Merkezdenbasmaliski/flap diskiicflansinustunetakinve kilit somununu milin uzerine vidalayin.

Sek.11: 1. Kilit somunu 2. Merkezden basmali disk

Kilit somununu sikmak icin, milin donmemesini saglayacak sekilde saft kildine kuvvete bastirin, sonra kilit somunu anahtarini kullanarak saat yonunde iyice sikin.

Sek.12: 1. Kilit somunu anahtari 2. Saft kilidi

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Zimpara kagidi diskinin takilmasi veya cikarilmasi

Istege bagli aksesuar

Sek.13: 1. Zimpara kilit somunu 2. Zimpara kagidi diski 3. Kauçuk aktlik

1. Kauçuk altıgli mile takın.
2. Diski kauçuk altligin üzerine yerleştin ve zimpara kilit somununu mile vidalayin.
3. Mili saft kilidiyle tutun ve zimpara kilit somununu, kilit somunu anahtariyla saat yönunde cevirerek iyice siklayin.

Diski Çikarmak icin, takma ilemlerini tersinden uygulayin.

NOT: Bu kilavuzda belirtilen zimparalama aksesuarlarini kullanin. Bu aksesuarlar ayrica satin alinalidir.

Ezynut'in takilmasi veya Çikarilması

Istege bagli aksesuar

Sadece M14 mil disli alelter icin.

Ic flans, asindici disk ve Ezynut', Ezynut uzerindeki Makita logosu disa bakacak sekilde mile takin.

Sek.14: 1. Ezynut 2. Asindirici disk 3. Ic flans 4. Mil

Saft kildine sikica bastirin ve asindirici diski saat yonunde donebildigi son noktaya kadar cevirerek Ezynut'sikin.

Sek.15: 1. Saft kilidi

Ezynut' gevsetmek ici Ezynut'in di s bileziigini saatin aksi yonunde cevirin.

NOT: Ok*cikintiya baktiği surece Eznut elleGeVsetilebilir. Aksi takdirde gezsetmek icin kilit somunu anahtari gerekir. Anahtarin bir pimini bir delige dokun ve Eznut'i saatin aksi yönunde cevirin.

Sek.16: 1. Ok 2. Çikinti
Sek.17

Aşindirici kesme diskinin / elmas diskin takilması

Istege bagli aksesuar

AUYARI: Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullandiginizdan emin olun.
UYARI: Kenar taşlama icin ASLA kesme diski kullanmayın.

Sek.18: 1. Kilit somunu 2. Asindirici kesme diski / elmas disk 3. Ic flans 4. Asindirici kesme diski / elmas disk icin disk siperi

Takmak icin, merkezden basmal disk icin olan talimat
lar izleyin.
Kilit somununu ve ic flansi monte etme yonu disk tipi ve
kalinligina gore degisir.
Asagidaki sekillere bakin.

Asindirici kesme diskini takarken:

Sek.19: 1. Kilit somunu 2. Asindirici kesme diski (4 mm'den (5/32") ince) 3. Asindirici kesme diski (4 mm (5/32") veya daha kalin) 4. Ic flans

Elmas diski takarken:

Sek.20: 1. Kilit somunu 2. Elmas disk (4 mm'den (5 / 32^ ) ince) 3. Elmas disk (4 mm (5/32") veya daha kalin) 4. lg flans

Tel tas fircanin takilmasi

Istege bagl aksesuar

DIKKAT: Hasarli veya dengesiz tel tas fircalari kullanmayin. Hasarli tel tas firca kullanilmasi kirk firca tellerin temas etmesinden kaynaklanan yara-lanma riskini artirabilir.

Mile kolayca erismek icin aleti ters sekilde yerleistirin. Mil ustundeki aksesuarlari cikarin. Tel tas fircayi mile takin ve verilen anahtarla sikin.

Sek.21: 1. Tel das firca

Tel disk fürçanin takilmasi

Istege bagli aksesuar

ADIKKAT: Hasarli vya dengesiz tel disk fircalari kullanmayin. Hasarli tel disk firca kullanilmasi kirk firca tellerin temas etmesiyle yaralanma potansiyelini artirabilir.
ADIKKAT: Tel disk fircalarla birlikte DAImA, diskin capi siperin icinde kalacak sekilde, siper kullanin. Disk kullanim sirasinda kirilabilir ve siper kisel yaralanma olasiliigini azaltir.

Mile kolayca erismek icin aleti ters sekilde yerleştinir. Mil üstündeki aksesuarlariçkarin.Tel disk fircayi mile takin ve anahtarlarla sikin.

Sek.22: 1. Tel disk firca

Delik açınin takilması

Istege bagli aksesuar

Mile kolayca erismek icin aleti ters sekilde yerlestirin. Mil ustundeki aksesuarlari cikarin. Delik aciciyi mile vidalayin ve verilen anahtarla sikin.
Sek.23: 1. Delik aci ci

KULLANIM

AUYARI: Aletin hisbir zaman zorlanması gerek memelidir. Aletin ağırkı yeterli basınci uygular. Zorlama ve fazla basınç tehlükeli disk kırilmasın neden olabilir.
AUYARI: Taslama sirasinda alet dusurulurse diski DAIMA degistirin.
AUYARI: Diski ASLA uzerinde calisilan parcaya vurmayin ya da carpmayin.
AUYARI: Ozellike koserleri de, keskin kenarlarda, vb. alanlarda calisirken diski ziplatmaktan ve engellere takmaktan kaçınin. Bu, kontrl kaybina ve geri tepmye neden olabilir.
AUYARI: Bu aleti ASLA ahsap kesme buçaklari ve diger testere buçaklari ile kullanmayin. Bu buçaklar bir taşlama makinesiyle kullanildında sikca geri teper ve yaralanmaya yol acacak kontrol kaybina neden olur.

ADIKKAT: Is parçasi ile temas halindeyken aleti asla calistirmayin; bu, kullaniciin yaralanmasina neden olabilir.
ADIKKAT: Calisma sirasinda daima emniyet gozlukleri veya bir yuz speri kullanin.
ADIKKAT: Çalışmanı bitince daima aleti kapatın ve yere koymadan.Once diskin tamamen durmasınbekleyin.
ADIKKAT: Aleti DAIMA bir elinizle govdeden ve diger elinizle yan kavrama kolundan (saptan) sikica tutun.

Taşlama ve zümparalama ilelmi

Sek.24

Aleti calistirin ve diski is parcasina uygulayin.

Genel ordeal diskin kendarini is parcasinin yüzeyine yaklaşik 15 derecelik bir aciyla tutun.

Yeni bir diskin alistirma doneminde taşlama makinesini ileri yonde calistirmayin aksi takdirde disk is parcasini keser. Diskin kenari kullanilip yuvarlandıktan sonra, disk hem ileri hem de geri yonde kullanilabilir.

Asindirici kesme diski / elmas disk ile calisma

Istege bagl aksesuar

AUYARI: Diski "sikistirmayin" veya asiri basin uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kasik icinde bukulme veya takilma olasiliugini arttirak, geri tepmeye, diskin kirlmasina ve motorun asiri sinmasina neden olabilir.
UYARI: Is parcasinda kesme islemine baslamayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde kesisin icine girerek, aleti is parcasinin yüzeyi boyunca ileriogrulu ileletin.
Elektrikli aleit is parcasi icinde calistirilrsa, disk takilabilir, yukari tirmanabilir veya geri tepebilir.
UYARI: Kesme ilemleri sirasinda, diskin acisini kesinlikle degistirmeyin. Kesme diskine (taşlamada olduğu gibi) yan basın uygulanması diskin kırilmasin ve kopmasina neden olarak, ciddi yaralanmalara yol acabilir.
UYARI: Bir elmas disk kesilecek malzemeye dok olarak calistirilmaldir.

Kullanim orneigi: Asindirici kesme diski ile calisma Sek.25

Kullanim orneigi: elmas disk ile calisma

Sek.26

Tel tasirateya calisma

Istege bagli aksesuar

ADIKKAT: Tel tas fircanin onunde veya hiza-sinda hiç kimse olmadigiindan emin olarak, aleti yüksüz calistirip tel tas fircanin calismasini kontrol edin.

ÖNEMLİ NOT: Tel tas次会议，tellerin asiri bukulmesine neden akan asiri basinç uygula-mayin. Erken kırilmaya neden olabilir.

Kullanim orneigi: tel tas fircayla calisma

Sek.27

Tel disk firqayla calisma

Istege bagli aksesuar

ADIKKAT: Fircanin onunde veya hizasinda hiç kimse olmadigiindan emin olarak, aleti yüksüz calistirip tel disk fircanin calismasini kontrl edin.

ÖNEMLİ NOT: Tel diskkıçakullanirken,tellerin asiri bukulmesine neden olanaşiri basinc uygula-mayin. Erken kırilmaya neden olabilir.

Kullanim orneigi: tel disk fircayla calisma

Sek.28

Delik açici ile calisma

Istege bagli aksesuar

ADIKKAT: Delik açınin onunde seks kimse olmadıgpindan emin olarak, aleti yüksüz calistirip delik açınin calismasini kontrol edin.

ONEMLI NOT: Calisma sirasinda aleti egmeyin. Erken kirlmaya neden olabilir.

Kullanim orneigi: delik aci ci ile calisma Sek.29

BAKIM

DAKKAT: Muayene ya da bakim yapmadan once aletin kapali ve batarya kartusunun cikartilmis oldugundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon veya çatlaklar olusabilir.

Aleti EMNIYETLI ve CALIŞMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar-lamalar daima Makita yedek parçaları kullanıralak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafindan yapilmalDIR.

Hava deligiin temizlenmesi

Alet ve hava delikleri temiz tutulmaldir. Aletin hava deliklerini duzenli araliklarla veya delikler her tikanmaya,... bepladiinda temizleyin.

Sek.30: 1. Hava*cikma deligi 2. Hava alma deligi Toz kapaçini hava alma deliginden cikarin ve rahat bir hava sirkūlasyon icin temizleyin.
Sek.31: 1. Toz kapaqi

ÖNEMLİ NOT: Toz kapaşi toz ya da yabancı maddelerle tikandiğnda çikarip temizleyin. Tıkali bir toz kapaşi ile calişmaya devam etmek alete zarar verebilir.

UYGULAMA VE AKSESUAR KOMBINASYONU

Istege bagli aksesuar

ADIKKAT: Aletin hatali siperlerle kullanilmasi asagidaki gibi risklere neden olabilir.

• Bir kesme disk siperini yüzey taşlaması icin kullanırken disk siperi is parcasina Müdafale ederek zayif kontrole neden olabilir.
• Baglı asindirici diskler ve elmas disklerle kesme ilemleri icin bir taslama disk siperi kullanirken davon disklere,-SAICIKIMLara ve parçaciklara ve ayrca diskin Çatlamasi durumunda disk kırlikarına maruz kalma riski artar.
• Bir kesme disk siperini veya taşlama disk siperini kalınlıği “TEKNİK ÖZELLİKLER”de belirtilen maksum kalınlıktan daha kalın bir disk tipi telkıç ile kullanırken teller sipere takilarak tellerin kopmasina yol acabilir.

- Uygulama 150 mm modeli
1 - Yan kavrama kolu
2 - Disk Siperi (taşlama) disk:içın)
3 - lç flanç
4 Taşlama / Zımparalama Merkezden basmali disk / Flap disk
5 - Kilit somunu
6 - Ezynut *1
7 - Kauçuk allık 125
8 Zümparalama Zımpara kalık diki disk
9 - Zımpara kilit somunu
10	Telle:fıçalama	Tel disk:fıça
11	Telle:fıçalama	Tel tas:fıça
12	Delik:açma Delik:açüncü
13	-	Disk siperi (kesme disk:içın)
14	Kesme	Aşindirinci kesme diski / Elmas disk
15	-	Klipsli kesme disk siperi ek parçası*2
-	-	Kilit somunu anahtarı

NOT: 1 Sadece M14 mil disli aleltier icin.
NOT: 2 Klipsli kesme disk speri ek parcasi bazı ülkelerde mevcut degildir. Daha fazla bilgi icin klipsli kesme disk speri ek parcasi kullanma kilavuzuna bakin.

ISTEGE BAGLIAKSESUARLAR

ADIKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. HerhangiΒaska bir aksesuar ya da ek parca kullanilmasi insanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis,—olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

• Orijinal Makita batarya ve Şarj aleti
• "UYGULAMA VE AKSESUAR KOMBINASYONU" kisminda listelenaksesuarlar

NOT: Listedekiparçalarin bazilari alet paketi iceri-sinde standart aksesuar olarak dahil edilmis olabilir. Bunlar ülkeden ükye farklilik goztebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

885823D992

ENFRDEITNL

ES,PT,EL,TR

20250304
